Abus TVAC18010A User manual

TVAC18010A
D
Bedienungsanleitung
User guide
F
Notice d’utilisation
Gebruikershandleiding
I
Istruzioni per l’uso
Version 07/2014

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf
Seite 7.
This user guide contains important information on starting operation and using the device. Make sure
that this user guide is handed over when the product is given to other persons.
Keep this user guide to consult later
A list of contents with the corresponding page number can be found in the index on page 18.
Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en
service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené
à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur.
Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la
consulter à tout moment.
Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page
correspondante á la page 29.
Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening.
Houd hier rekening mee, ook als u dit product aan derden doorgeeft.
Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op
pagina 40.
Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull’utilizzo.
Vanno osservate anche in caso di cessione del prodotto a terzi.
La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione
futura.
Un elenco dei contenuti con l’indicazione delle pagine corrispondenti è riportato nell’indice a pagina 51.
Français
Italiano
Nederlands
Deutsch
English

TVAC18010A
Bedienungsanleitung
Wichtige Hinweise und FAQs zu diesem Produkt und weiteren
Produkten finden Sie auf der Internetseite
www.abus.com/plug-and-play
Version 07/2014
Originalbedienungsanleitung in deutscher Sprache.
Für künftige Verwendung aufbewahren!

4
Deutsch
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu
beziehen unter:
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des
Handbuchs angegebener Adresse mit
Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler
und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den
Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei
Garantie für den Inhalt dieses Dokuments übernommen.

5
Deutsch
Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen Schlag.
Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Wichtige Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.
Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.
Sicherheitshinweise
1. Stromversorgung
100-240 VAC Wechselspannung, 50 –60 Hz (über Steckernetzteil an 5 VDC)
Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie
sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung,
bevor Sie Wartungs- oder Installationsarbeiten durchführen.
2. Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu
einem Brand oder einem Stromschlag führen kann.
3. Flüssigkeiten
Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.
4. Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.
Das Gerät ist dabei vom Netz zu trennen.
5. Zubehör
Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu
Gefahrensituationen oder Schäden am Gerät kommen.
6. Aufstellungsort
Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich und für den Innenbereich
vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des
Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser
Bedienungsanleitung.
Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter
direkter Sonneneinstrahlung.
Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen
Umgebungstemperaturbereich -10° - 50°C.

6
Deutsch
7. Funkübertragung
Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen
Gegebenheiten am Montagort könne die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht
zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in Gebäuden
jedoch deutlich weniger.
Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate:
Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher
oder benachbarter Funk-Frequenz.
Warnungen
Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!
1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:
Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.
Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den
Stecker an.
Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu
verhindern, dass die Kunststoffummantelung schmilzt.
Das Netzgerät der Außenkamera muss vor Feuchtigkeit und Nässe geschützt werden.
2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:
Öffnen Sie niemals das Gehäuse oder das Netzteil.
Stecken Sie keine metallischen oder feuergefährlichen Gegenstände in das Geräteinnere.
Um Beschädigungen durch Überspannungen (z. B. Gewitter) zu vermeiden, verwenden Sie bitte
einen Überspannungsschutz.
3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.
Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern
überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz
oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für
andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden
werden können.
Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:
Nässe oder zu hohe Luftfeuchtigkeit
Temperaturen außerhalb des zulässigen Bereichs
Direkte Sonneneinstrahlung
Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
starke Vibrationen
starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors
führen.
Die Kamera darf nicht auf unbeständigen Flächen installiert werden.
Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und
informieren Sie den Lieferdienst.

7
Deutsch
Inhaltsverzeichnis
1. Bestimmungsgemäße Verwendung .....................................................................................................8
2. Lieferumfang...........................................................................................................................................8
3. Merkmale und Funktionen.....................................................................................................................8
4. Gerätebeschreibung ..............................................................................................................................8
4.1 Überblick ........................................................................................................................................8
4.2 Beschreibung der Kamera .............................................................................................................9
5. Installation.............................................................................................................................................10
5.1 Einlernen der Kamera an dem Rekorder....................................................................................10
5.2 Kameramontage.........................................................................................................................11
6. Wartung und Reinigung.......................................................................................................................12
6.1 Wartung........................................................................................................................................12
6.2 Reinigung .....................................................................................................................................12
7. Entsorgung ...........................................................................................................................................12
8. Technische Daten.................................................................................................................................13

8
Deutsch
1. Bestimmungsgemäße Verwendung
Diese IR Funk-Außenkamera 2,4 GHz ist ein optionales Zubehör für den Funkrekorder (TVAC18000A).
Sie haben die Möglichkeit bis zu 4 Kameras mit dem Rekorder zu verbinden. Mit dieser 2,4 GHz IR Funk-
Außenkamera können Sie problemlos Videosignale per Funk an den Funkrekorder übertragen.
Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist:
die Kamera überträgt das Videosignal drahtlos an den Rekorder. Aufgrund der Umwandlung in digitale
Signale können somit Störungen und Interferenzen vermieden werden.
Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

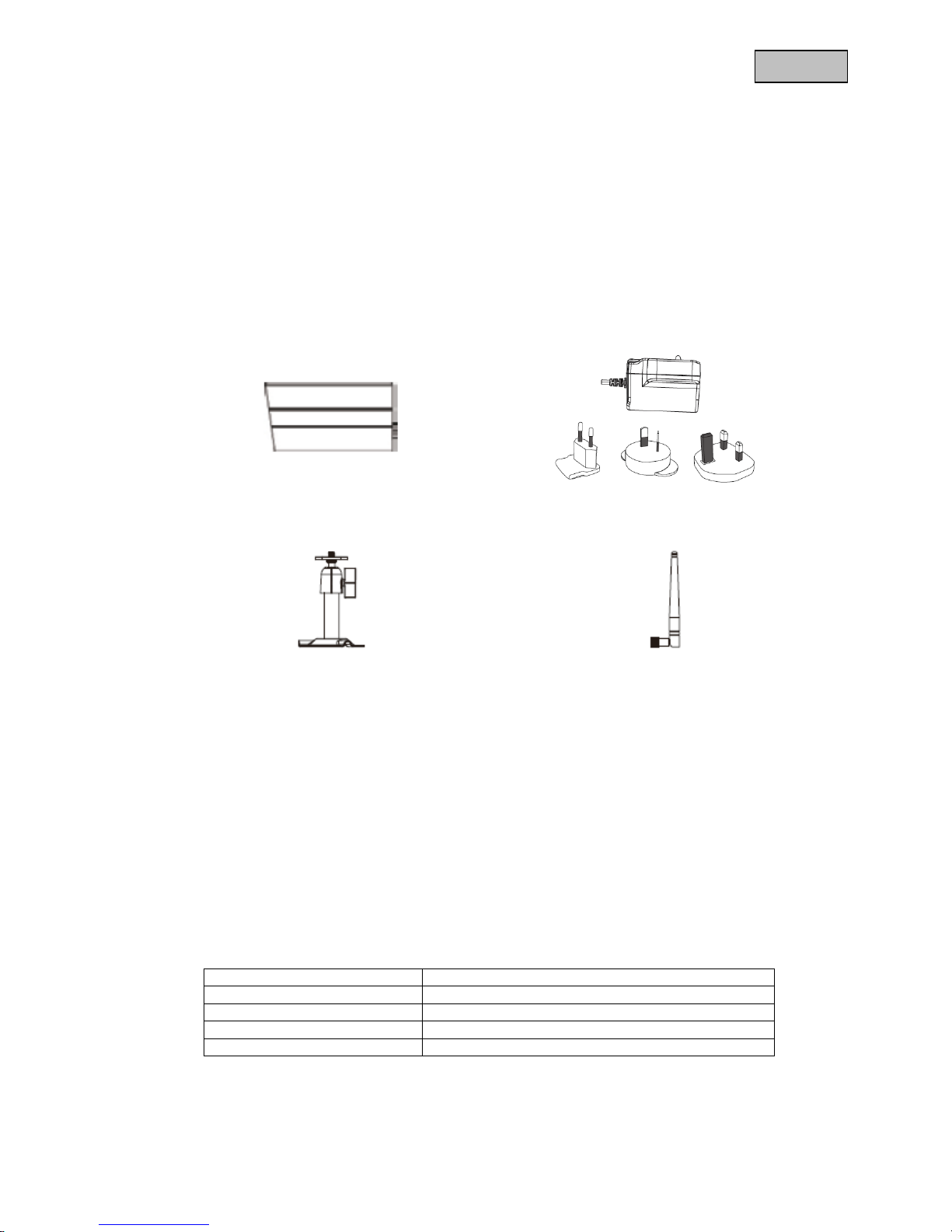

2. Lieferumfang
IR Funk-Außenkamera 2,4 GHz
Netzteil inkl. EU-, AU- und UK-Adapter
5 VDC / 1A
Kamerahalterung inkl. Montagematerial
Antenne
3. Merkmale und Funktionen
Kompakte IP66 Außenkamera mit Infrarot Nachtsichtfunktion
Integrierter digitaler 2,4 GHz Sender zur verschlüsselten kabellosen Übertragung von Videodaten
IR-Digitalfunk-Außenkamera für die Integration in TVAC18000A Funkrekorder
640 x 480 Pixel Auflösung, 3,6 mm Fixobjektiv
4. Gerätebeschreibung
4.1 Überblick
Artikelnummer
TVAC18010A
Auflösung
640 x 480 Pixel
IR

IR-Schwenkfilter (ICR)

Betriebsspannung
5VDC

9
Deutsch

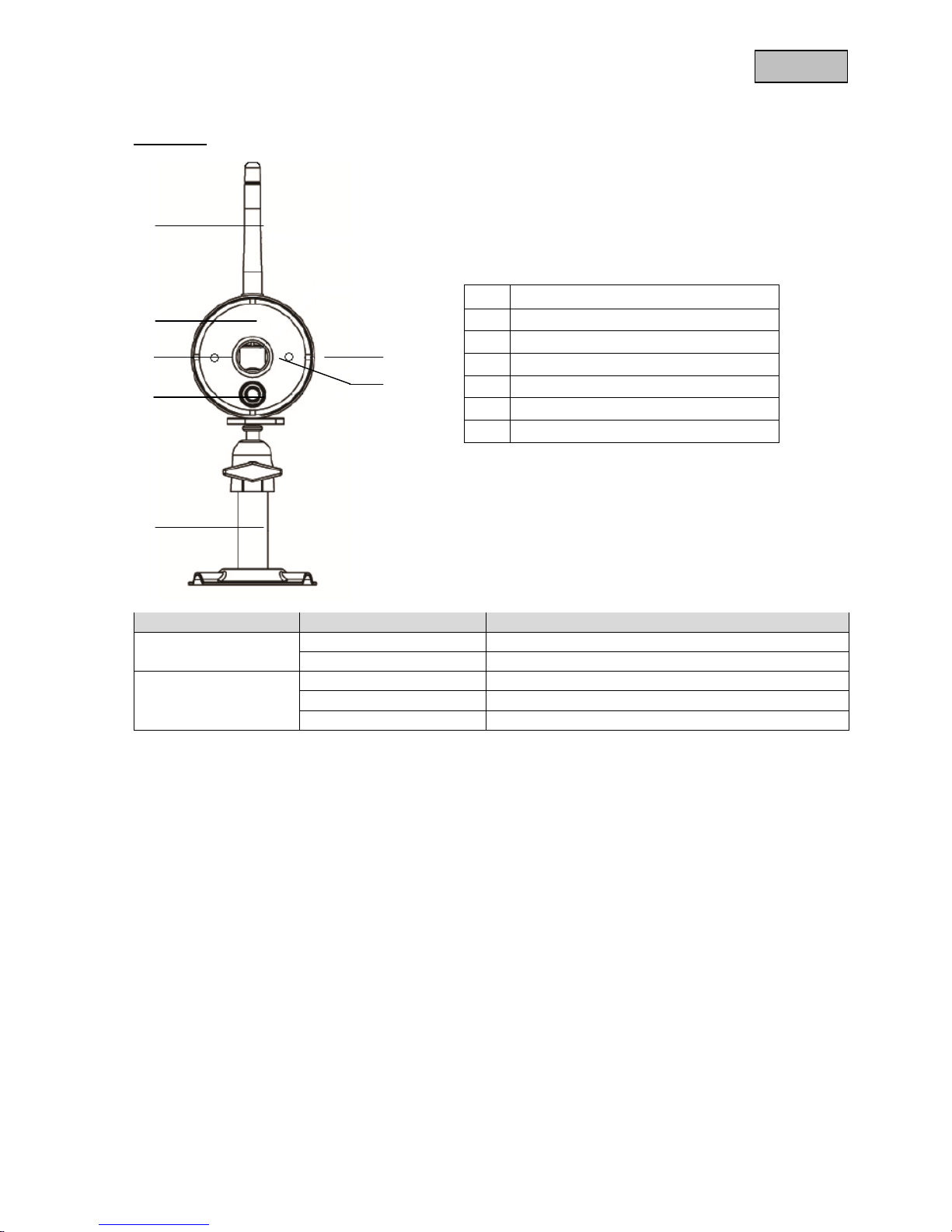

4.2 Beschreibung der Kamera
Vorderansicht:
LED
Status
Bedeutung
Power LED 
An (rot)
Kamera an
Aus
Kamera aus
Link LED
Blinken
Die Kamera ist im „Pairing-Mode“
An (grün)
Kamera hat Verbindung zum Rekorder
Aus
Kamera ist im Standby

Antenne

IR-LEDs

Power LED

PIR-Sensor

Kamerahalterung

Fix-Objektiv

Link LED








10
Deutsch
Rückansicht:
5. Installation
5.1 Einlernen der Kamera an dem Rekorder
Um eine Kamera mit dem Rekorder zu verbinden gehen Sie wie folgt vor:
1. Schließen Sie die Kamera und den Rekorder an die Netzteile an.
2. Wählen Sie im Menü des Rekorders „Kamera“, anschließend „Einlernen“ und die gewünschte
Kamera (1-4). Das System zählt von 60 Sekunden abwärts.
3. Drücken Sie während der 60 Sekunden kurz die PAIRING-Taste am Kabel der Kamera.
4. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft
Achtung:
Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

SMA Anschluss

Mikrofon

Pairing-Taste

Anschluss Spannungsversorgung





11
Deutsch

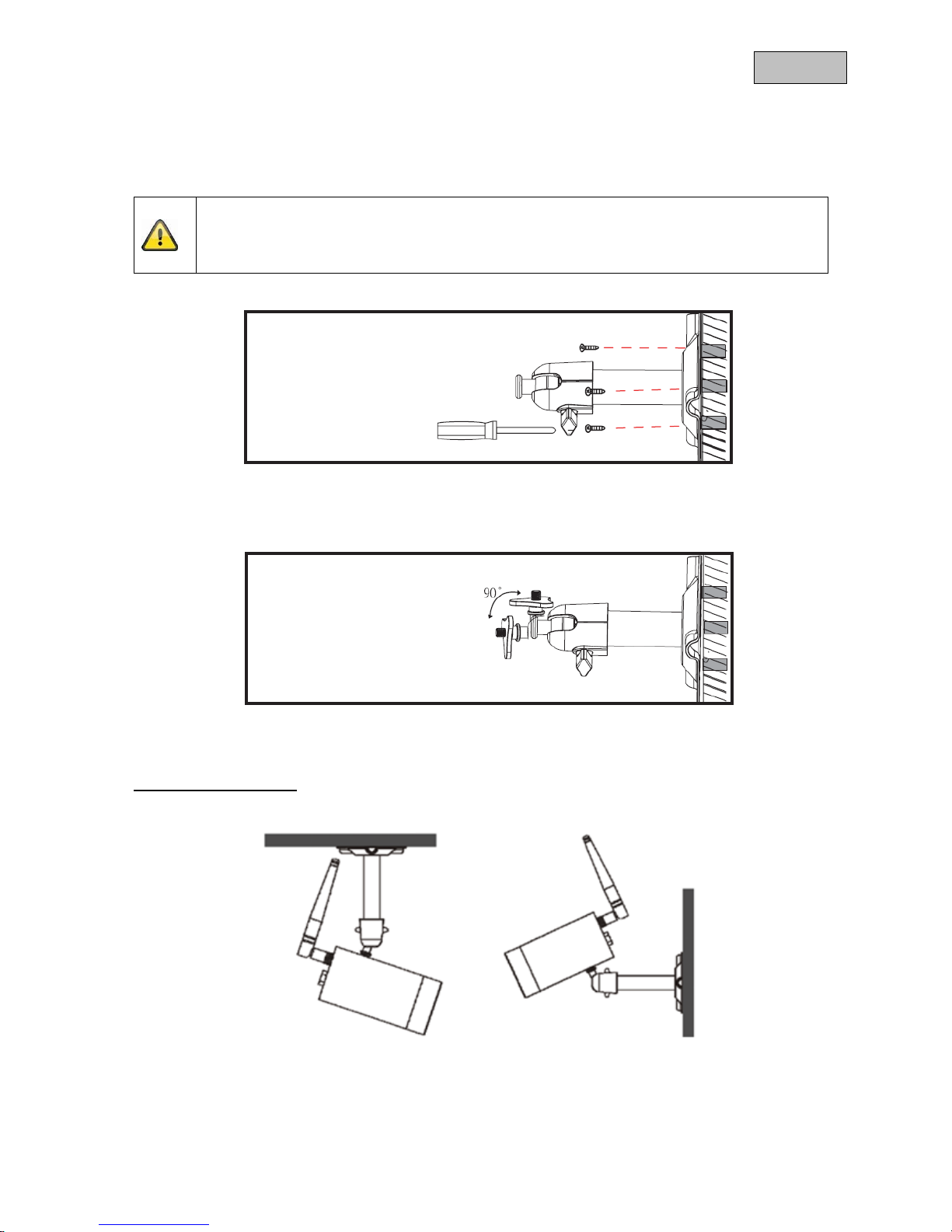

5.2 Kameramontage
Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun
die Bohrungslöcher auf dem Untergrund und bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten
Dübel ein und befestigen sie mit den Schrauben nun die Halterung.
Achtung:
Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funk-
übertragung am Ort der gewünschten Installation verfügbar ist.
Schrauben Sie hierzu die mitgelieferte Antenne schon zu Beginn an.
Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen.
Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren
Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.
Schrauben Sie im Anschluss die Kamera auf den Halter auf und verbinden Sie das Netzteil mit der Kamera.
Montagemöglichkeiten:
Deckenmontage
Wandmontage

12
Deutsch
6. Wartung und Reinigung
6.1 Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
das Gerät sichtbare Beschädigungen aufweist,
das Gerät nicht mehr funktioniert
6.2 Reinigung
Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann
das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.
Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.
Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses
(Verfärbungen).
7. Entsorgung
Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme,
Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol
bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner
Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom
Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts
kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen
Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten
über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen
Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen
Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle
Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.
Bitte beachten Sie:
Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende
Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

13
Deutsch
8. Technische Daten
Typennummer
TVAC18010A
Frequenz
2,4 GHz
Modulation
GFSK
Sendeleistung
15 +/- 2 dBm
Sensibilität
-80 dBm
Bildaufnehmer
1/4‘‘ CMOS
Auflösung
640 x 480 Pixel (VGA)
Anzahl IR LEDs
6 IR LEDs
Objektiv
3,6 mm
Blickwinkel
60° (H) / 43° (V)
Reichweite Nachtsichtfunktion
Ca. 5 - 8 m
IR-Schwenkfilter
Ja
IP Schutzgrad
IP66
Funkreichweite
Ca. 100m (freie Sicht)*
Spannungsversorgung
5V DC / 1A
Stromaufnahme
Max. 550 mA
Betriebstemperatur
-10°C –50° C
Abmessungen (L x B x H)
150 x 74 x 68 (ohne Antenne und Halterung)
Gewicht
390 g
* Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen,
Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.).
Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden!

TVAC18010A
User guide
You can find important information and FAQs about
this and other products on the website
www.abus.com/plug-and-play
Version 07/2014
English translation of the original German user guide.
Keep for future use.

15
English
Introduction
Dear Customer,
Thank you for purchasing this product.
This device complies with the requirements of the applicable EU directives. The declaration of conformity can
be ordered from:
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
To maintain this condition and to ensure risk-free operation, you as the user must observe these operation
instructions!
Before initial start-up, read through the complete operating instructions observing operating and safety
instructions.
All company and product names mentioned in this document are registered trademarks.
All rights reserved.
If you have any questions, please contact your installer or your local dealer!
Disclaimer
This user manual was prepared with greatest care. If you should notice omissions or inaccuracies, please
inform us about these on the back of this manual given address.
The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves
the right to make at any time modifications to the product or user manual without a previous announcement.
The company is not liable or responsible for direct and indirect subsequent damages which are caused in
connection with the equipment, the performance and the use of this product.
No guarantee for the content of this document is taken.

16
English
Icon explanation
A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.
An exclamation mark in the triangle points to an important note in this user manual which
must be minded.
This symbol can be found when you are to be given tips and information on operation.
Important safety advice
The warranty will expire for damage due to non-compliance with these operating
instructions. ABUS will not be liable for any consequential loss!
ABUS will not accept liability for damage to property or personal injury caused by
incorrect handling or non-compliance with the safety-instructions.
In such cases the warranty will expire.
The device has been manufactured in compliance with international safety standards. Please read these
safety advices carefully.
Safety advice
1. Mains supply
100–240 V AC, 50–60 Hz (via power adapter plug to 5 V DC)
Operate this product only from the type of power supply indicated on the marking label. If you are not sure
of the type of power supplied to your home, consult your local power company. Disconnect the product
from the mains before you start any maintenance or installation procedures.
2. Overloading
Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.
3. Liquids
Protect the device from any kind of liquids entering.
4. Cleaning
Disconnect the product from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust
the product.
5. Accessories
Do not use any unsupported accessories as these may be hazardous or cause damage the product.
6. Location
This device can be used in inside as well as outside.
The product will be damaged even it falls from a low height.
During the installation of the camera please take care that direct sunlight cannot fall onto the
image sensor of the device. Please follow the installation instructions in the corresponding
chapter of this user manual.
Do not place the device near a radiator or heat register.
Setup the device only in areas with the advised operating temperatures of -10° ~ 50°C.

17
English
7. Wireless transmission
The range of wireless transmission depends on various environmental factors. The local conditions at the
installation location can have a negative impact on the range. For this reason, if there is a clear line of
sight between the receiver and the transmitter, the range can be as much as 200 m, but in buildings it is
significantly less.
The following environmental factors impair both the range and the frame rate:
Mobile phone masts, high-tension electricity pylons, power lines, ceiling and walls, devices with the same
or similar radio frequency.
Warnings
Follow all safety and operating advises before starting-up the device!
1. Follow these directions in order to avoid damage of the power cord or plug:
Do not modify or process the power cord or plug arbitrarily.
Make sure to disconnect the power cord holding the plug.
Keep heating appliances as far as possible from the power cord in order to prevent the cover
vinyl from melting.
The outdoor camera’s power supply unit must be protected against humidity and damp.
2. Follow these directions. Failure to follow any of them may cause electrical shock:
Do not open the main body or the power supply.
Do not insert metal or inflammable objects inside the product.
In order to avoid any damage during lighting use a surge protection.
3. Do not use the product when it is out of order. If you continue to use the product when defective, serious
damage can be caused to it. Make sure to contact your local product distributor if the product is out of
order.
During the installation into an existing video surveillance system make sure that all devices are
disconnected from the low and supply voltage circuit.
If in doubt allow a professional electrician to mount, install and wire-up your device. Improper
electrical connection to the mains does not only represent at threat to you but also to other
persons.
Wire-up the entire system making sure that the mains and low voltage circuit remain separated
and cannot come into contact with each other in normal use or due to any malfunctioning.
Avoid using the device under the following unfavorable ambient conditions:
wetness or excessive air humidity
extreme cold or heat
direct sunlight
dust or combustible gases, vapors or solvents
strong vibration
strong magnetic fields, such as those found in the vicinity of machinery or loudspeakers
the camera must not be directed into the sun as this can destroy the sensor.
the camera may not be installed on unstable surfaces
Unpacking
While you are unpacking the device please handle it with utmost care.
If you notice any damage of the original packaging, please check at first the device.
If the device shows damages, please contact your local dealer.

18
English
Table of contents
1. Intended Use.........................................................................................................................................19
2. Scope of delivery..................................................................................................................................19
3. Features and functions........................................................................................................................19
4. Description of device...........................................................................................................................19
4.1 Overview ......................................................................................................................................19
4.2 Camera description......................................................................................................................20
5. Installation.............................................................................................................................................21
5.1 Pairing the camera to the recorder.............................................................................................21
5.2 Installing the camera....................................................................................................................22
6. Maintenance and cleaning...................................................................................................................23
6.1 Maintenance.................................................................................................................................23
6.2 Cleaning .......................................................................................................................................23
7. Disposal.................................................................................................................................................23
8. Technical data.......................................................................................................................................24

19
English
1. Intended Use
This IR 2.4 GHz wireless outdoor camera is an optional accessory for the wireless recorder
(TVAC18000A). You have the option to connect up to 4 cameras to the recorder. This IR 2.4 GHz wireless
outdoor camera allows you to easily transmit video signals wirelessly to the wireless recorder.
Wireless signal transmission is an advantage everywhere cables are not able to be laid: the camera
transmits the video signal wirelessly to the wireless recorder. The conversion to digital signals means that
malfunctions and interference can be prevented.
A detailed function description can be found in chapter 3 (“Description and functions”).
2. Scope of delivery
IR wireless outdoor camera, 2.4 GHz
Power supply unit including EU, Australian
and UK adapters
5 V DC/1 A
Camera mount including mounting material
Antenna
3. Features and functions
Compact IP66 outdoor camera with infrared night vision function
Integrated digital transmitter (2.4 GHz) for encrypted wireless transmission of video data
IR digital wireless outdoor camera for integrating in the TVAC18000A wireless recorder
640 x 480 pixel resolution, 3.6 mm fixed lens
4. Description of device
4.1 Overview
Item number
TVAC18010A
Resolution
640 x 480 pixel
IR

IR cut filter (ICR)

Operating voltage
5VDC

20
English
4.2 Camera description
Front view
LED
Status
Meaning
Power LED 
On (red)
Camera is switched on
Off
Camera is switched off
Link LED
Flashing
The camera is in the “Pairing Mode”.
On (green)
Camera is connected to the recorder
Off
Camera is in standby

Antenna

IR LEDs

Power LED

PIR sensor

Camera mount

Fixed lens

Link LED







