Abus TVIP20000-20550 User manual

1
Deutsch
TVIP20000-20550
TVIP21000-21550
D
DD
DKurzanleitung ………. 1


Quick Guide …………… 9
F
FF
FGuide rapide …..…… 17


Quick Guide ………… 24


Quick Guide ………… 33
Version 11/2009

2
Deutsch
1. Hinweise vor der Installation
•Entfernen Sie die Spannungsversorgung der
Kamera, wenn Sie eine Überhitzung oder
Rauchentwicklung feststellen!
Kontaktieren Sie in diesem Fall Ihren Fachhändler!
•Halten Sie die Kamera von
Wasser fern. Kommt der
Videoserver mit Feuchtigkeit in
Verbindung, so entfernen Sie
sofort das Netzkabel!
Kontaktieren Sie in diesem Fall
Ihren Fachhändler!
●Platzieren Sie die Kamera nie in der Nähe von
Hitzequellen, z.B. auf Fernsehgeräten oder
Heizgeräten!
•Beachten Sie die Angaben für die
Betriebstemperatur in der
Installationsanleitung!
•Halten Sie die Kamera fern von direkter
Sonneneinstrahlung!
•Platzieren Sie die Kamera nicht in
Umgebung mit hoher
Luftfeuchtigkeit!

3
Deutsch

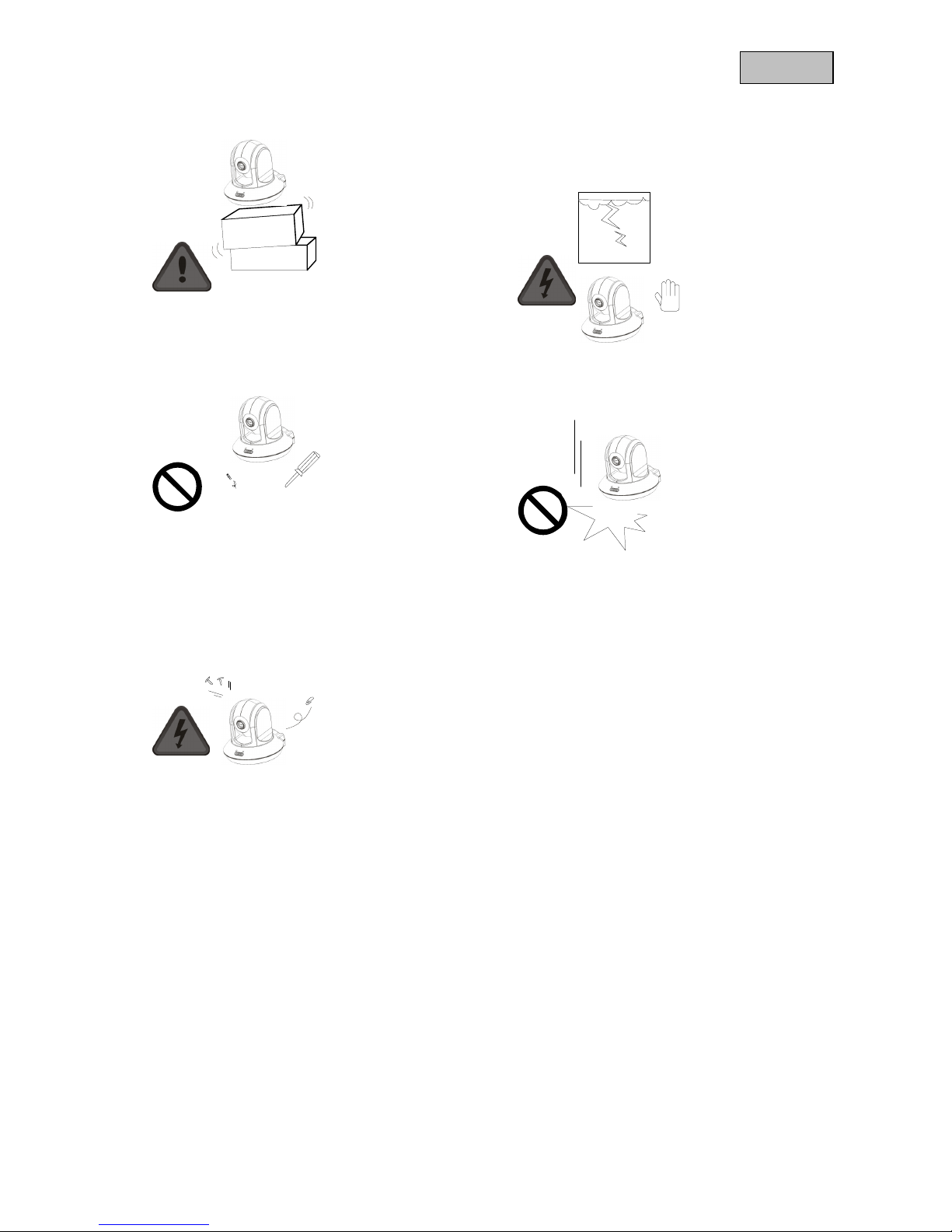

•Platzieren Sie die Kamera nicht auf unebenem
Untergrund!
•Berühren Sie die Kamera nicht
bei Gewitter bzw. wenn es blitzt!
•Demontieren Sie die Kamera
nicht!
•Lassen Sie die Kamera nicht
fallen!
•Führen Sie keine Gegenstände in die Kamera ein
(z.B. Nadeln)!

4
Deutsch
2. Lieferumfang
3. Beschreibung der Anschlüsse
TVIP20000 -
TVIP21550
Netzteil Software CD
Wandhalter WLAN Antenne
(TVIP20050, TVIP20550,
TVIP21050, TVIP21550)
1 Meter Ethernet Kabel
Spannungsversorun
g
Reset
Audioeingan
g
Audioausgan
g
LAN-Schnittstelle
Alarmein- / Ausgang
WLAN-Antenne
Power LED Netzwerk LED
Integriertes
Mikrofon
Fokus Ring

5
Deutsch
Fokus Ring: Verändern Sie den Kamerafokus durch drehen des Ringes, um die Bildschärfe einzustellen.
Power LED: Bei Betrieb leuchtet die LED
Netzwerk LED: Ist die Kamera mit einem Netzwerk verbunden, blinkt die LED bei Datenaustausch
Integriertes Mikrofon: Zur Aufnahme von Audiosignalen
Alarmein- / Ausgang: Ein Alarmausgang, ein Alarmeingang (siehe Abbildung unten).
LAN Schnittstelle: Zur Herstellung einer Netzwerkverbindung über RJ-45 Stecker
Audioausgang: Audioausgabe über angeschlossene Lautsprecher, 2-Way-Audio
Audioeingang: Anschluss eines separaten Mikrophones
Reset: Manueller Neustart oder Zurücksetzen der Werkseinstellungen (siehe Tabelle)
Spannungsversorgung: Anschluss für 12V-Netzteil
WLAN-Antenne: Zu Herstellung einer drahtlosen Netzwerkverbindung WLAN 802.11 b/g
Kamera Reset:
Reset-Knopf einmal kurz drücken Kamera wird neu gestartet
Reset-Knopf für 10 Sekunden gedrückt halten Die Kamera wird auf Werkseinstellungen
zurückgesetzt
Alarmeingänge / Alarmausgänge

6
Deutsch

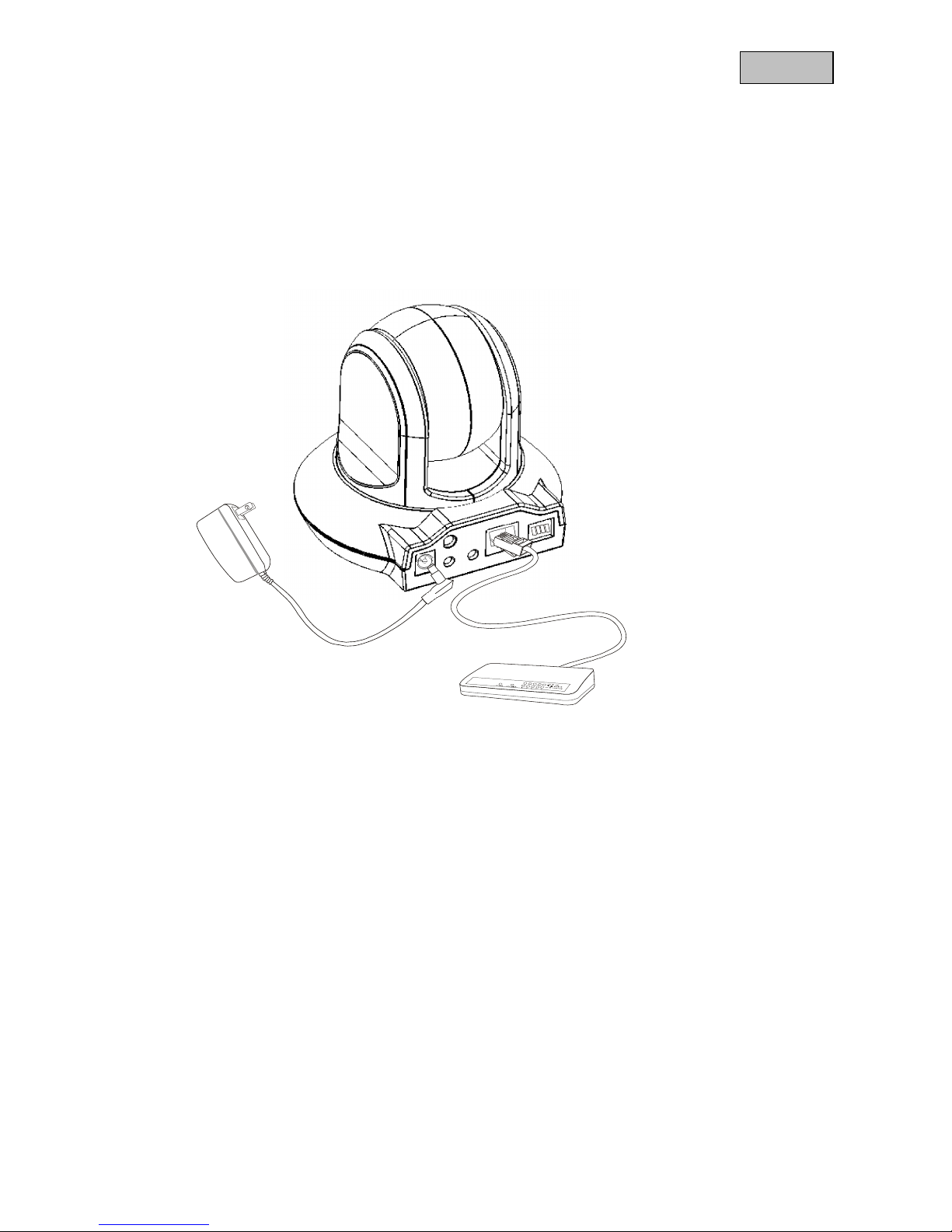

4. Anschluss der Netzwerkkamera
4.1 Verbinden Sie die Netzwerkkamera mit dem Netzwerk
4.2 Verwenden Sie ein Netzwerkkabel (CAT5) zum Anschluss der Kamera an einen Hub oder Switch. Die
Kamera verfügt über eine integrierte Erkennung der Gegenstelle. Wird die Kamera per Netzwerkkabel
direkt an einen PC / Laptop angeschlossen, werden die Sende- und Empfangsleitungen automatisch
in der Kamera vertauscht. Es wird für den direkten Anschluss kein gekreuztes Netzwerkkabel (Cross
over Kabel) benötigt.
Sie können für die Ersteinrichtung der Kamera, das beiliegende Netzwerkkabel zum direkten
Anschluss an einem PC / Laptop nutzen.
4.3 Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Videoserver und der 230VAC
Stromversorgung

7
Deutsch

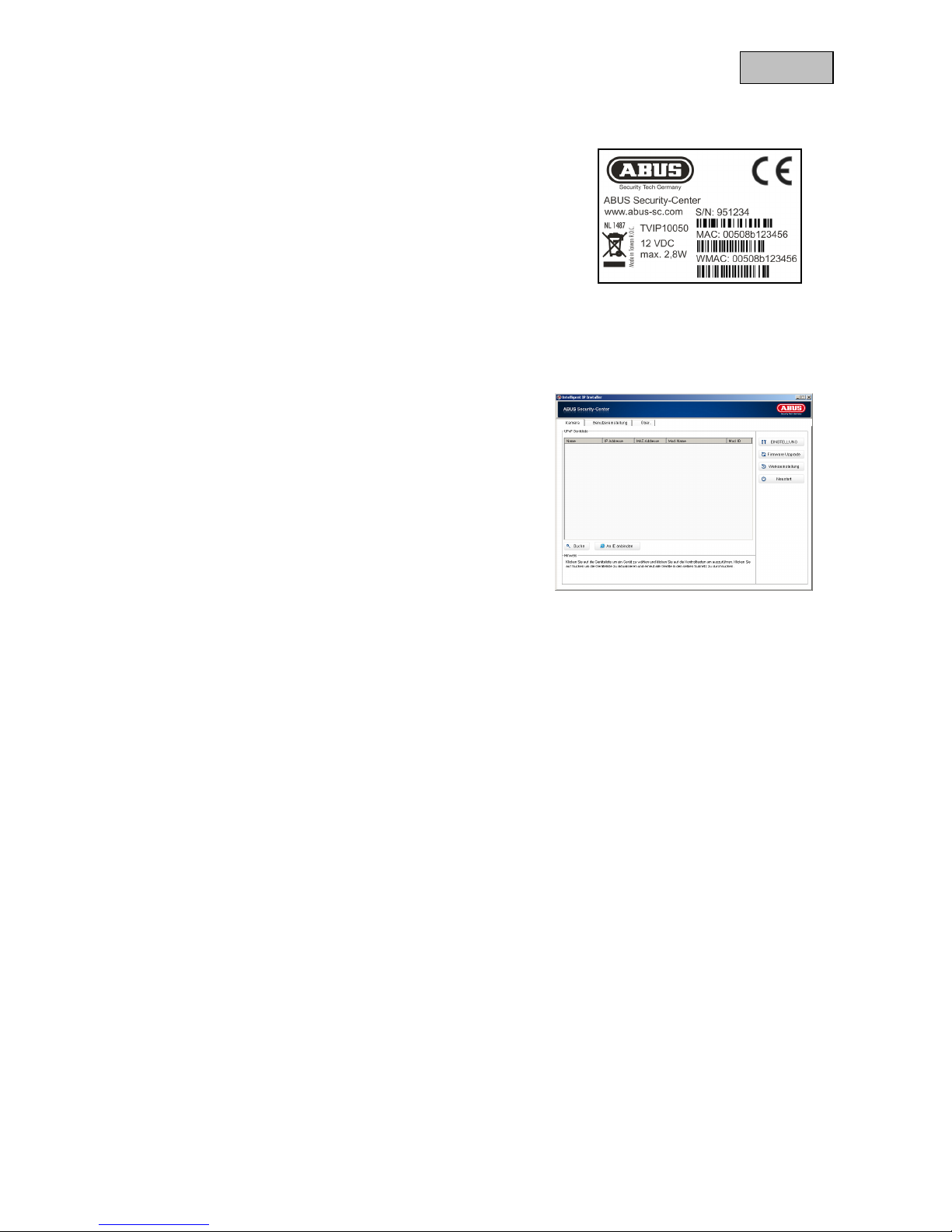

5. Zugang zur Kamera
5.1 Beachten Sie die Seriennummer auf dem Produktaufkleber.
Die Seriennummer entspricht der MAC-Adresse der
Netzwerkkamera (nicht IP-Adresse).
Beispiel: 0002D1000019 = 00-02-D1-00-00-19
5.2. Zuweisen der IP-Adresse
a) Installieren und starten Sie den „ABUS IP-Installer“ von der
beiliegenden Software-CD.
b) Das Programm durchsucht das Netzwerk nach angeschlossenen
eyseo.IP Netzwerkkameras.
5.3. Ist die Suche beendet, so erhalten Sie eine Liste der im Netzwerk
gefundenen Kameras. Durch Markieren des gewünschten
Listeneintrages und Anklicken der Schaltfläche „an IE anbinden“ wird eine Verbindung zur
Netzwerkkamera aufgenommen.
Ist kein DHCP-Server im Netzwerk verfügbar, versucht die Netzwerkkamera eine freie IP-Adresse im
Netzwerk zu finden. Hierbei wird der Adressbereich von 192.168.1.2 – 192.168.1.254 durchsucht. Ist
eine Adresse im angegeben Bereich frei, wird diese der Kamera zugeordnet.
6. Zugang über Internet Explorer
6.1. Geben Sie die IP-Adresse der Netzwerkkamera in die Adressleiste des Internet
Explorers ein (z.B. „http://192.168.1.2“).
6.2. Der Standart Zugriff zur Kamera erfolgt über ein Administratorkonto dessen werksseitig eingestellter
Benutzername „admin“ und Passwort „admin“ lautet. Sollten die Sicherheitseinstellungen des Internet
Explorers das Laden des notwendigen ActiveX-Plugins verhindern, so passen Sie bitte die
Sicherheitseinstellungen des Internetexplorers an (Internet Explorer / Extras /
Internetoptionen / Sicherheit).

8
Deutsch
7. Befestigung der Kamera
7.1 Deckenbefestigung
7.2 Wandbefestigung

9
English
TVIP20000-20550
TVIP21000-21550


Quick Guide

10
English

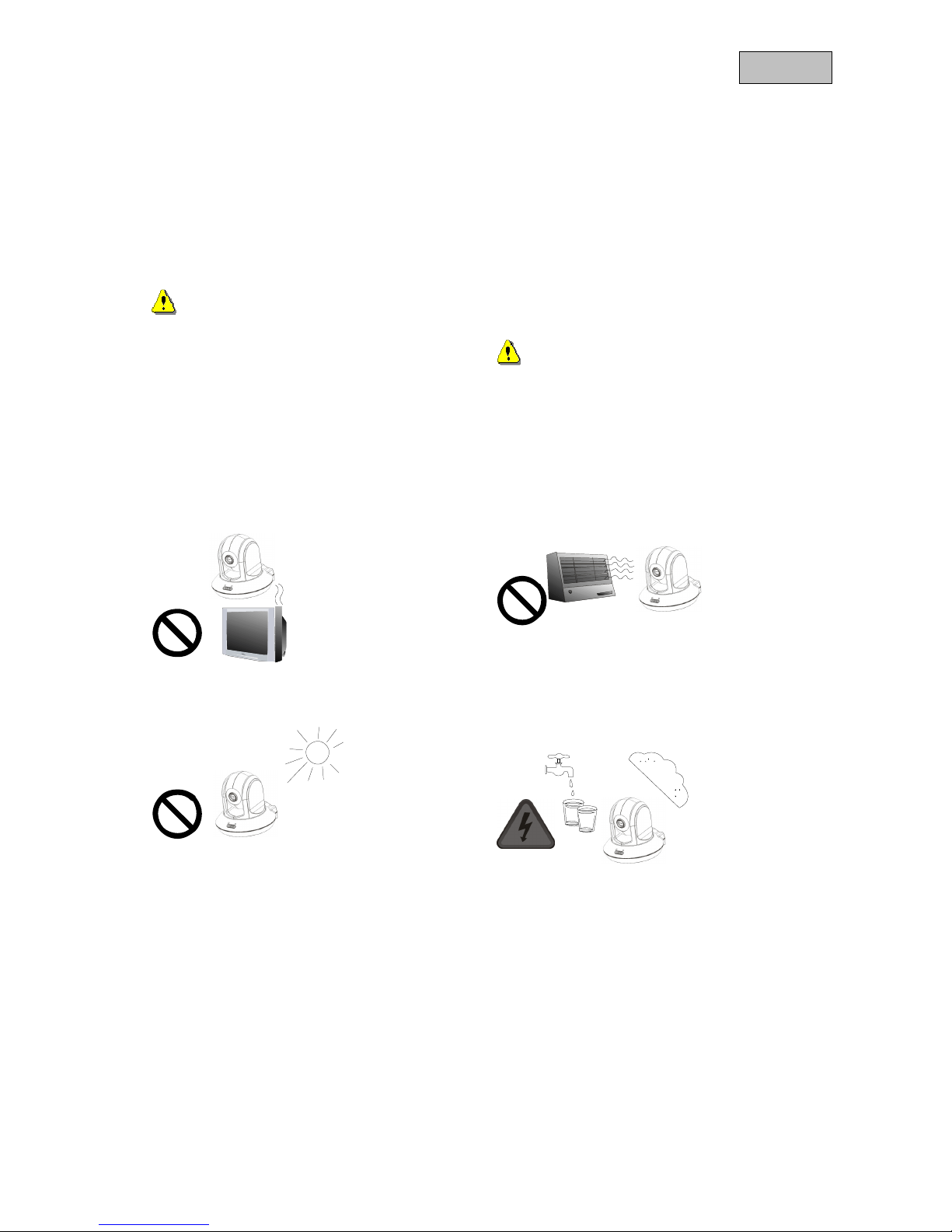

1. Installation notes
•Power down the network camera, if the camera gets
too hot or the camera is smoking.
Contact your distributor when such case happen.
•Keep the network camera away
from water. If the network camera
got wet, power off immediately.
Contact your distributor when
such case happen.
●Do not place the camera close to heat sources
such as television or heating.
•Refer to the user manual for the
operating temperature!
•Keep the network camera away from direct sunlight! •Do not place the camera in high
humid environment!

11
English

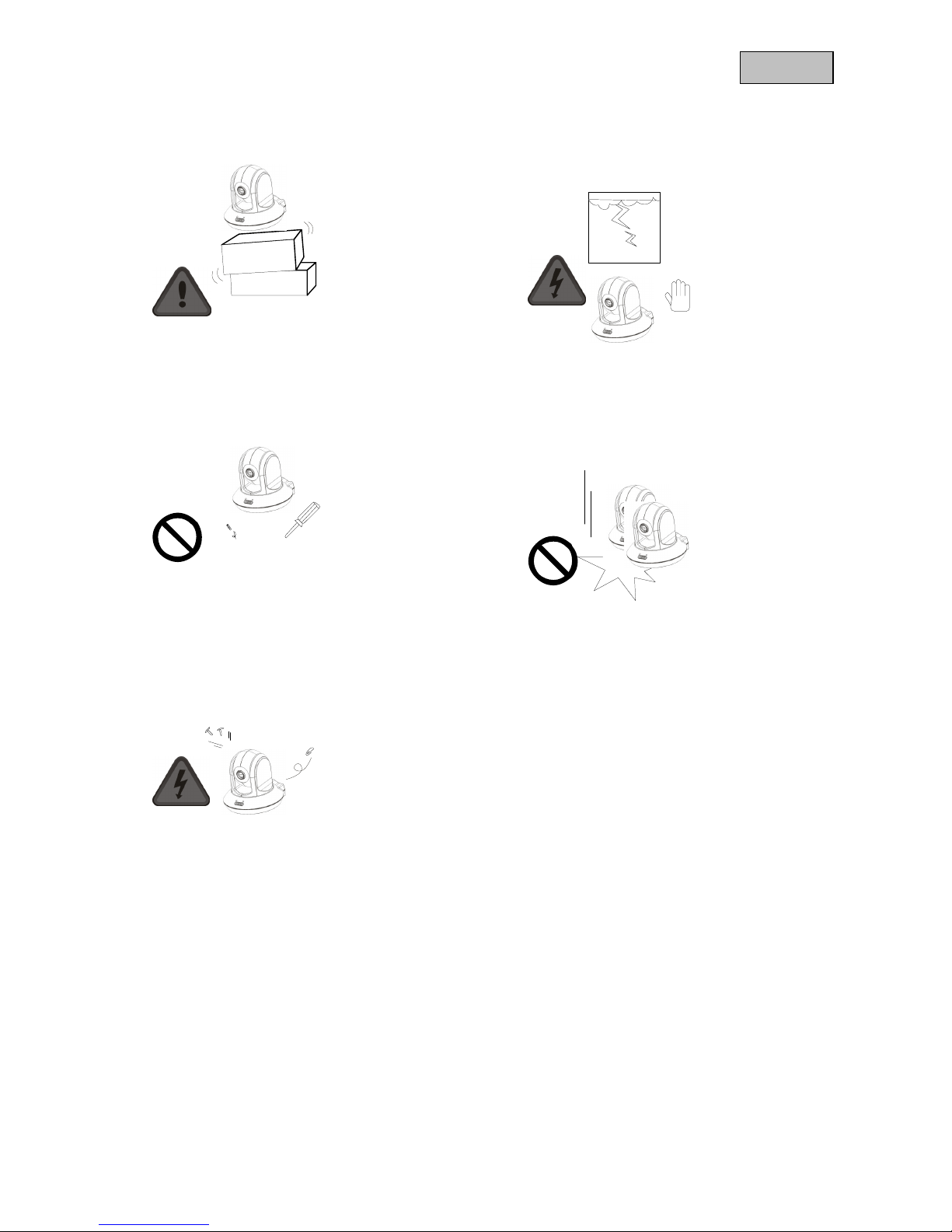

•Do not place the camera in unsteady places! •Do not touch the network camera
on lighting!
•Do not disassemble the network camera! •Do not drop the network camera!
•Do not insert any objects into the network camera,
such as needles!

12
English

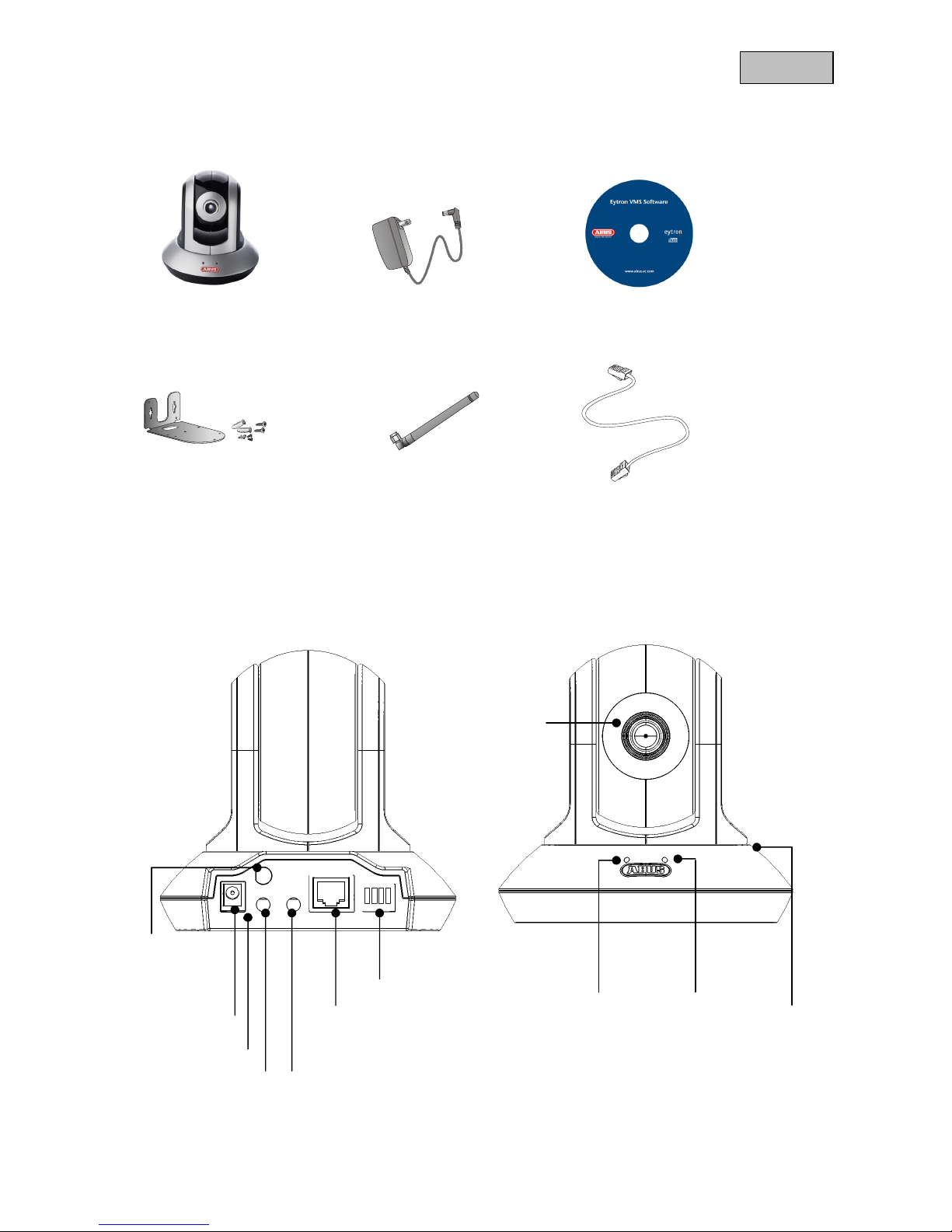

2. Content of delivery
3. Physical descriptions
TVIP20000 -
TVIP 21550 Power
supply Software CD
Bracket Antenna
(TVIP20050, TVIP20550,
TVIP21050, TVIP21550)
1 m ethernet cabel
Power
connector
Reset
Audio input Audio output
Ethernet
connector
Alarm input/output
Antenna
Power LED Network LED
Integrated
microphone
Fo
c
us
r
ing

13
English
Focus ring: To change the focus turn the focus ring left or right, until the best image sharpness is setup.
Power LED: This LED is turned on in normal camera working status.
Network LED: This LED is flashing on network communication.
Integrated microphone: Recording of audio signals
Alarm input/output: One relay output (MOSFET relay), one sensor input (please refer to the drawing below).
Ethernet connector: To connect the camera to the network using RJ45 connector.
Audio output: Connection of loud speakers
Audio input: Connection of an external microphone
Reset: Manual restart or reset to default settings. Please see the table below.
Power connector: Connection for 12 VDC power supply
Antenna: Used to establish a wireless network connection (WLAN 802.11 b/g)
Camera reset:
Push the reset button once Camera will be restarted
Push the reset button for 10 seconds The camera will be reset to default settings
Alarm input / output

14
English

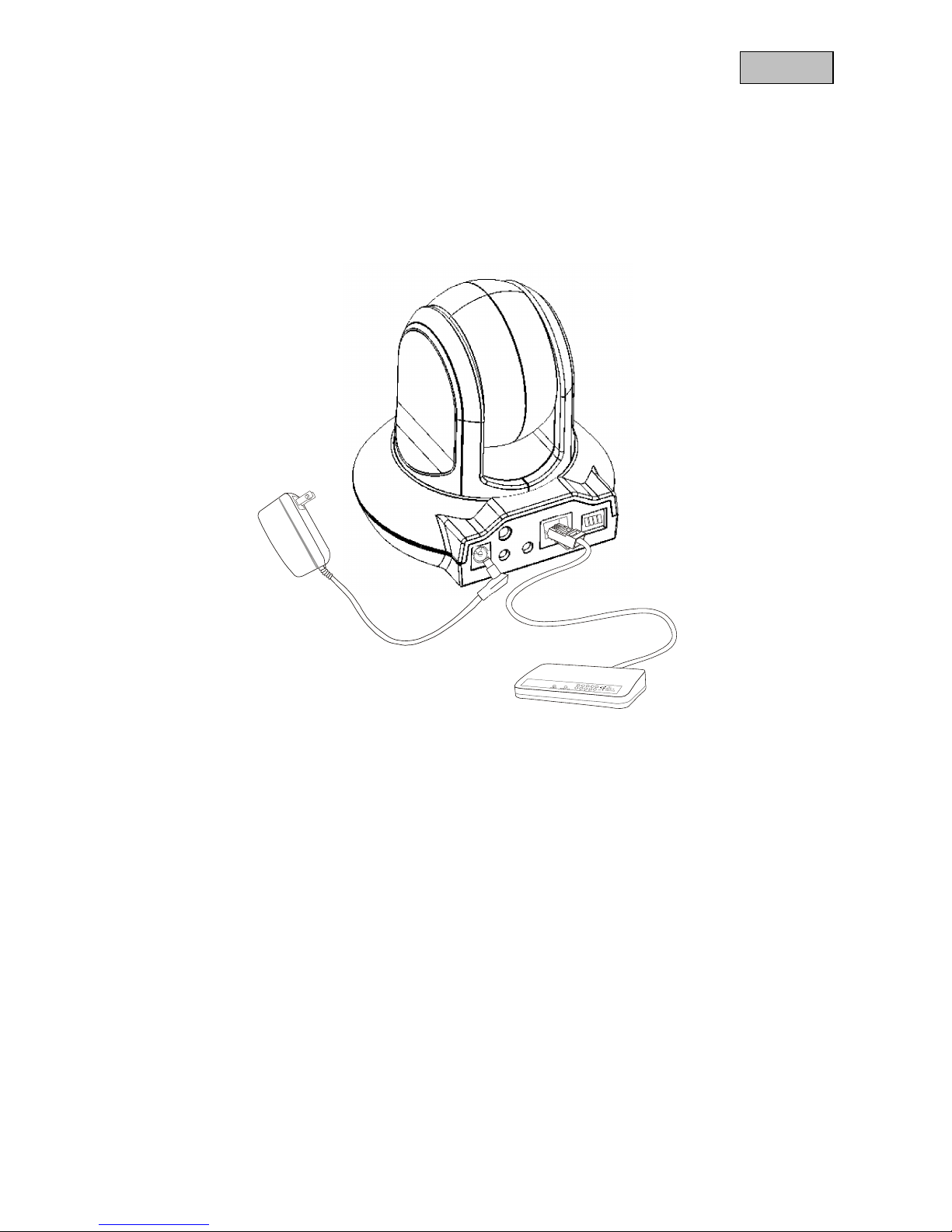

4. Connections
4.1 Connect the network camera to the network.
4.2 Please use a network cable (CAT5) to connet the camera to any Hub or Switch. The camera will
detect the connected device automatically. If the camera is connected directly to any PC or Notebook,
then the send and receive channels will be automatically exchanged. There is no need for a so called
Cross-Link-Cable.
For the initial setup you can use the supplied network cable out of the camera package.
4.3 Please connect now the supplied power supply to camera and 230VAC power socket.

15
English
5. Access to the camera
5.1 Please note the serial number on the product label.
The serial number is the same as the MAC address of
the network camera (NOT IP address).
Example: 00058b123456 = 00-05-8b-12-34-56
5.2. Assign an IP address
a) Please install and run the ABUS IP Installer from the supplied software CD.
b) The software will search for installed Eyseo IP devices on the same local network.
5.3. You will get a list of all found IP cameras and IP videoserver in your network.
Please mark one list entry and press „Connect to IE“ to connect tot he network camera.
If there is no DHCP server in the your network available (automatic assignment of IP addresses), then
the network camera will try to find a valid IP address in the range of 192.168.1.2 – 192.168.1.254.
6. Connect to the camera
6.1. Please type the IP address into the address bar of your Internet Explorer (e.g. „http://192.168.1.2“).
6.2. The standard procedure to connect to the camera is using the adminstrator account. The username
is „admin“ and the passord is „admin“. If the Internet Explorer blocks the download and installation oft
he needed ActiveX plugin, please lower the security setting of your internet explorer.

16
English

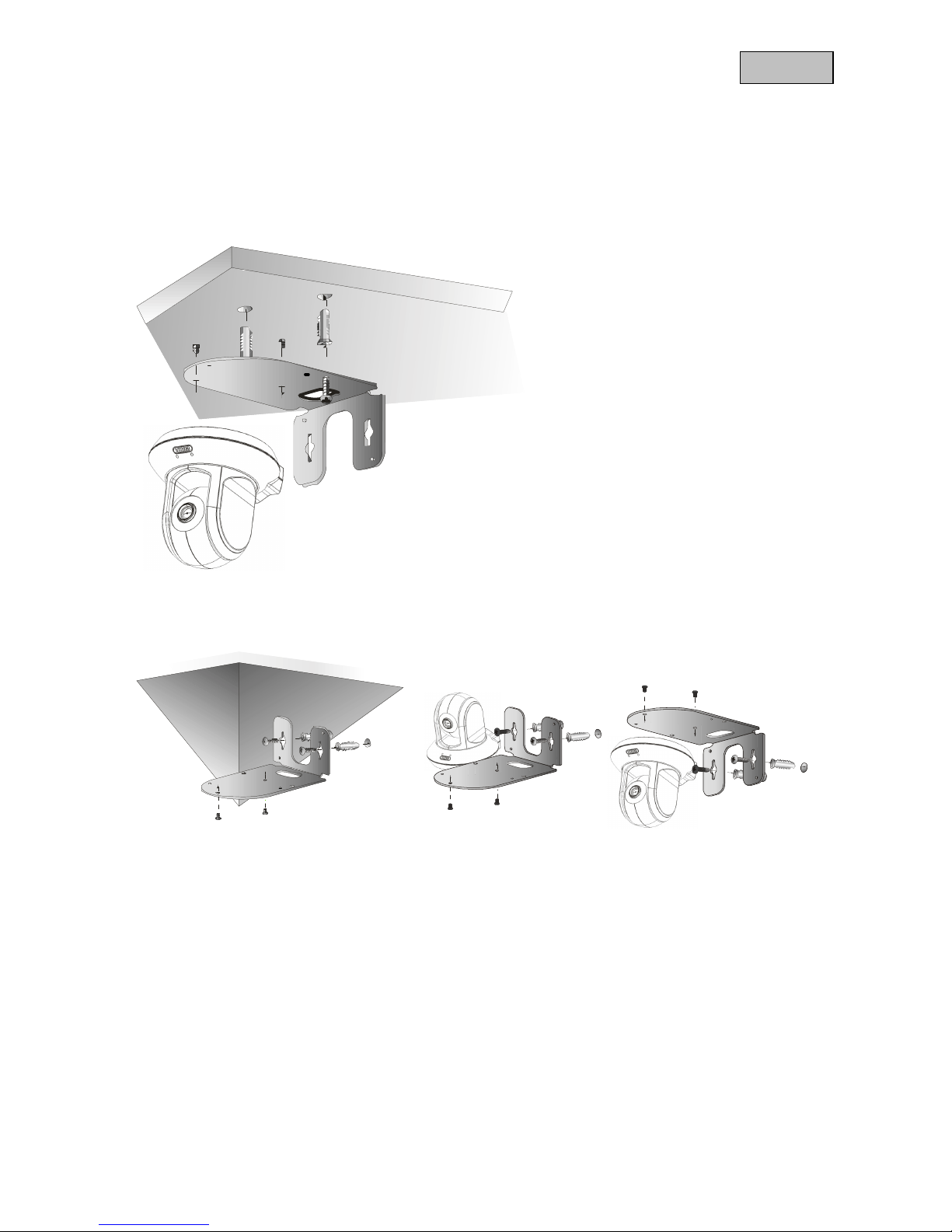

7. Mounting the camera
7.1 Ceilling mount
7.2 Wall mount

17
Français
TVIP20000-20550
TVIP21000-21550
F
FF
FGuide rapide

18
Français

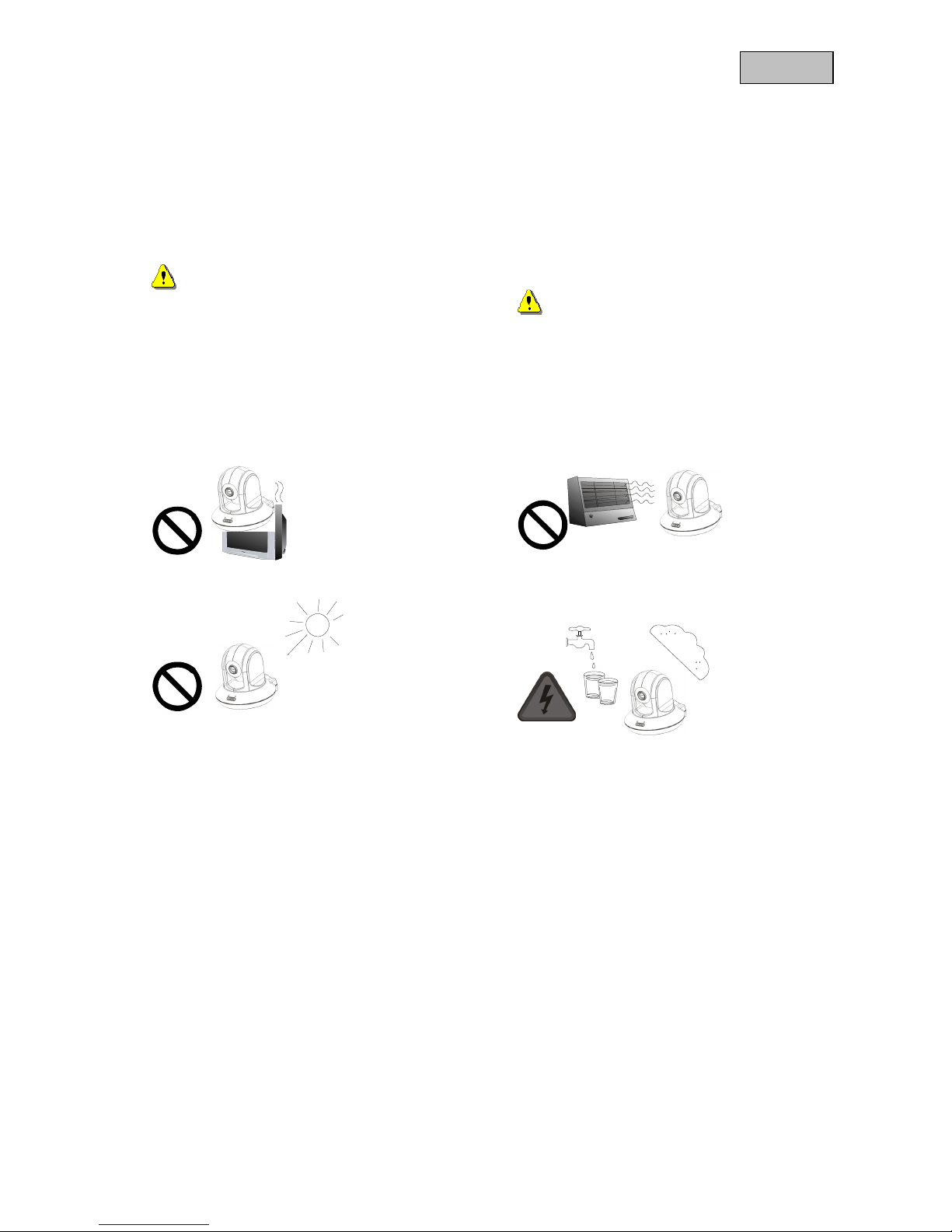

1. Instructions avant l‘installation
•Enlevez l’alimentation de la caméra, si vous
constatez une surchauffe ou un développement
de fumée!
Dans ce cas, contactez votre vendeur
spécialiste!
•Veillez que la caméra n’entre pas
en contact avec l‘eau. Si le
serveur vidéo entre en contact
avec l’humidité, enlevez
immédiatement le câble réseau!
Dans ce cas, contactez votre
vendeur spécialiste!
●Ne placez jamais la caméra à proximité de
sources de chaleur, ex. sur des téléviseurs ou
chauffages!
•Respectez les indications pour la
température d’exploitation dans le
guide d‘installation!
•Veillez que la caméra ne soit pas exposée à une
pénétration directe de soleil!
•Ne placez pas la caméra dans un
environnement avec haute
humidité!

19
Français
•Ne placez pas la caméra sur un sous-sol inégal! •Ne touchez pas la caméra en cas
d’orages ou en cas d‘éclair!
•Ne démontez pas la caméra! •Ne laissez pas tomber la caméra!
•N’introduisez pas d’objets dans la caméra (ex.
aiguilles)!

20
Français
2. Livraison
3. Description des branchements
TVIP20000 -
TVIP 21550
Alimentation
CD avec logiciel
Support mural
Antenne WLAN
(TVIP10050, TVIP10550,
TVIP11050, TVIP11550)
1 mètre de câble Ethernet
Alimentation de
tension
Redémarra
ge
Entrée audio
Sortie audio
Interface LAN
Entrée/Sortie d’alarme
Antenne WLAN
Courant LED
Réseau LED
Microphone
intégré
Anneau focus
