Abus Eyseo TV7400 User manual

Version 1.3 (03/2011)
Videoüberwachungskamera
Installationsanleitung
TV7400 TV7401
TV7402

2
Inhalt
1. Vorwort...................................................................................................... 3
2. Lieferumfang ............................................................................................. 4
3. Merkmale .................................................................................................. 5
4. Sicherheitshinweise ..................................................................................5
5. Montagehinweise ...................................................................................... 7
6. Installation.................................................................................................9

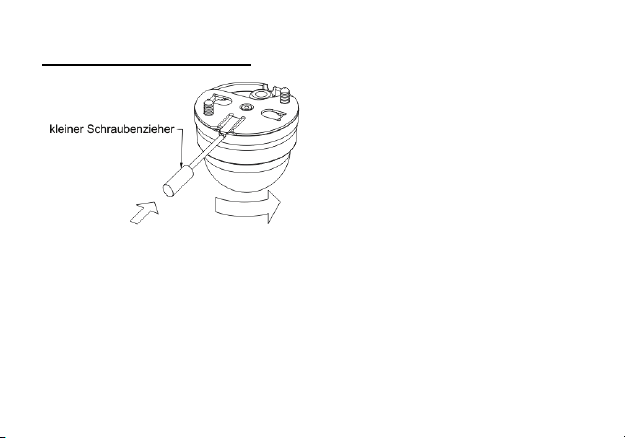

7. Entriegelung der Kamera ........................................................................ 12
8. Technische Daten ................................................................................... 13
© ABUS Security-Center, 03/2011
Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser
Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center
die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder
unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird,
dass er dadurch entstanden ist. Der Inhalt dieser Anleitung kann ohne vorherige
Bekanntgabe geändert werden.

3
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Super-Mini-Dome Kamera.
Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen
Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen
der geltenden europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind
beim Hersteller (www.abus-sc.com) hinterlegt. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Montageanleitung beachten!

4
Diese Kamera ist mit einem 1/4“ SONY Super HAD CCD und einem
digitalem Signalprozessor ausgestattet. Sie bietet daher höchstes Niveau
bei der internen Bildverarbeitung und garantiert eine lange Lebenszeit und
hohe Zuverlässigkeit. Diese Kameras verwenden erstklassige elektronische
Bauteile, die sich auch durch äußere elektro-magnetische Einflüsse nicht in
Ihrer Funktionseigenschaft beeinflussen lassen. Somit bieten diese
Kameras alle technischen Voraussetzungen für den Aufbau einer
professionellen Videoüberwachungsanlage.
2. Lieferumfang
- Super-Mini-Dome Kamera (siehe Typenbezeichnung)
- Befestigungsplatte
- Installationsanleitung
- Befestigungsschrauben

5
3. Merkmale
Alle Kameras der Super-Mini-Dome Serie haben folgende Funktionen:
a) Automatic Electronic Shutter (AES)
b) Verstärkerreglung (AGC)
c) Automatischen Weißabgleich (ATW)
d) Digitaler Signal Prozessor (DSP)
4. Sicherheitshinweise
Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen
Schlags oder den Verlust der Gerätegarantie zu vermeiden.

6
Regen und Feuchtigkeit vermeiden. Die Kamera nicht an nassen Orten
verwenden. Die Kamera ist nur für den Einsatz im Innenbereich
vorgesehen. Falls die Kamera nass wird, ist die Stromversorgung
unverzüglich zu unterbrechen. Die Kamera sollte dann vor der erneuten
Inbetriebnahme von einem Servicetechniker überprüft werden.
Die Kamera nicht auf die direkte Sonne richten. Vermeiden Sie es das
Objektiv der Kamera direktem Sonnenlicht auszusetzen. Dies kann zur
dauerhaften Zerstörung von einzelnen Bildaufnehmern führen, die als
weiße Punkte auf dem Bildschirm dargestellt werden.
Die Kamera nur innerhalb des vorgeschriebenen Temperatur-, Luft-
feuchtigkeits- und Leistungsbereichs betreiben. Ein Betrieb der Kamera
außerhalb des vorgeschriebenen Bereichs kann zu einer schnelleren
Alterung und zu einem vorzeitigen Versagen führen. Eine massive
Überschreitung des angegebenen Betriebsbereichs kann auch zu einem
Sofortausfall der Kamera führen. Alle Angaben hierzu finden Sie in den
technischen Daten.

7
Die Kamera vorsichtig behandeln. Achten Sie besonders bei der
Installation der Kamera darauf, diese nicht zu großen physischen
Belastungen (Schläge, Erschütterungen, etc.) auszusetzen. Die Montage
sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche
Handhabung und Transport kann zu Beschädigungen an der Kamera
führen.
5. Montagehinweise
Diese Kamera ist nur für Innenanwendungen vorgesehen. Wird die Kamera
im Außenbereich eingesetzt, kann es in Folge von Feuchtigkeit und
Temperaturüberschreitungen zu Beschädigungen der Kamera kommen. Im
Außenbereich ist diese Kamera daher in ein geeignetes Schutzgehäuse zu
installieren, das diese in auseichendem Maß gegen äußere
Witterungseinflüsse schützt und für die Einhaltung der Betriebsbedingungen
sorgt. Diese Kamera verfügt über keinen IR-Sperrfilter und ist daher für den
Einsatz in Verbindung mit IR-Scheinwerfern nicht geeignet.

8
Erstklassige Videobilder sind im hohen Maße von der verwendeten
Beleuchtung abhängig. Achten Sie beim Einsatz von künstlichem Licht auf
Leuchtmittel mit einem annähernd tageslichtähnlichen Spektralfarbanteil, da
es ansonsten bei Farbkameras zu Farbverfälschungen kommen kann.
Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabel-
verlegung verbunden. Achten Sie auf saubere Crimpstellen, vermeiden Sie
passive Videosignalverteiler, wählen Sie stets einen möglichst kurzen
Leitungsweg zwischen Kamera und den folgenden
Videoverarbeitungseinrichtung.

9

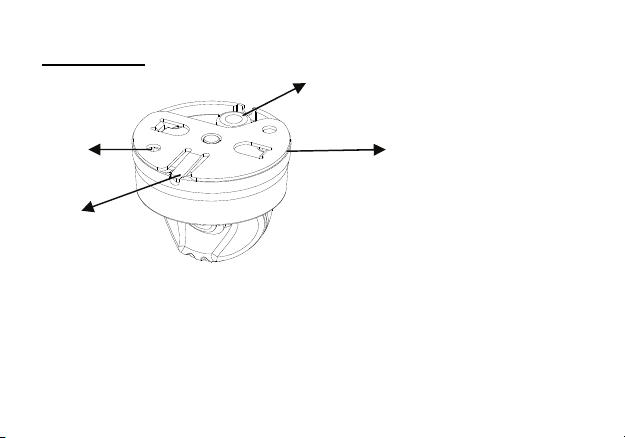

6. Installation
A
C
D
B
A. Öffnung für BNC /
Spannungskabel
B. Bohrung für
Befestigungsschrauben
C. Befestigungsplatte
D. Verriegelung

10

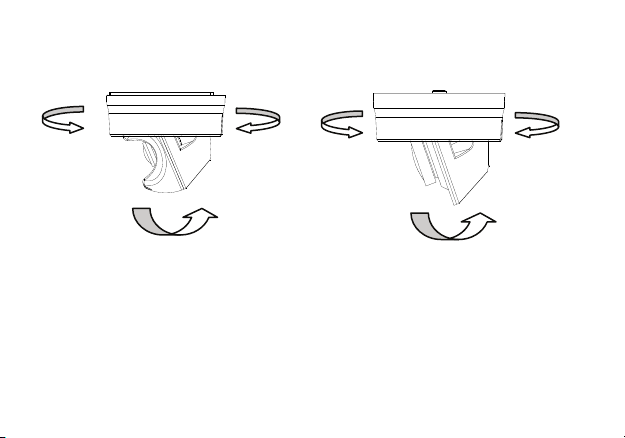

Montieren Sie die Befestigungsplatte mit den mitgelieferten Schrauben und
schrauben dann die Kamera auf die Befestigungsplatte um Sie zu fixieren.
