Abus TVIP41500 User manual

Tag/Nacht Mini HD 720p Netzwerkkamera: TVIP41500 | TVIP61500
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera.
Detaillierte Informationen erhalten Sie in der beiliegenden Bedienungsanleitung.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 1 09.12.13 13:24

131119-Quick-Guide-TVIP41500-Buch-ABr.indb 2 09.12.13 13:24

3
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten. Bei Fragen wenden Sie sich an Ih-
ren Fachhandelspartner!
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 3 09.12.13 13:24

4
Deutsch
Deutsch
Lieferumfang ......................... 6
Warnhinweise ......................... 7
Übersicht ......................... 8
Netzwerkeinbindung ......................... 10
Hardwareinstallation ......................... 12
English
Scope of delivery ......................... 18
Warnings ......................... 19
Overview ......................... 20
Network connection ......................... 22
Hardware installation ......................... 24
Français
Étendue de la livraison ......................... 30
Avertissements ......................... 31
Vue d‘ensemble ......................... 32
Intégration réseau ......................... 34
Installation matérielle ......................... 36
Nederlands
Leveringsomvang ......................... 42
Waarschuwingen ......................... 43
Overzicht ......................... 44
Netwerkverbinding ......................... 46
Hardware-installatie ......................... 48
Dansk
Leveringsomfang ......................... 54
Advarselshenvisninger ......................... 55
Oversigt ......................... 56
Netværksintegration ......................... 58
Hardwareinstallation ......................... 60
Svensk
Leveransomfång ......................... 66
Varningar ......................... 67
Översikt ......................... 68
Nätverksanslutning ......................... 70
Installation av hårdvara ......................... 72
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 4 09.12.13 13:24

5
Deutsch
Español
Volumen de entrega ......................... 102
Advertencias ......................... 103
Vista general ......................... 104
Conexión de red ......................... 106
Instalación del hardware ......................... 108
Pусский
Объем поставки ......................... 114
Предупреждения ......................... 115
Обзор ......................... 116
Подключение к сети ......................... 118
Установка оборудования ......................... 120
Polski
Zakres dostawy ......................... 78
Wskazówki ostrzegawcze ......................... 79
Przegląd ......................... 80
Integracja z siecią ......................... 82
Instalacja sprzętu ......................... 84
Italiano
Dotazione ......................... 90
Avvertenze ......................... 91
Panoramica ......................... 92
Collegamento in rete ......................... 94
Installazione dell’hardware ......................... 96
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 5 09.12.13 13:24

6
Deutsch
Lieferumfang
• IR HD 720p Netzwerk Außen-Domekamera
• IR HD 720p Netzwerk Außenkamera
• Netzteil (inkl. EU, AU, UK)
• 1 m Netzwerkkabel
• Befestigungsmaterial
• Kurzanleitung
• CD
Quick Guide
Soware
EU, AU, UK
TVIP41500
TVIP41500 TVIP61500
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 6 09.12.13 13:24

7
Deutsch
Warnhinweise
Betreiben Sie die Netzwerkkamera
nur mit einer geeigneten
Spannungsquelle.
Betreiben Sie die Netzwerkkamera
nur unter den vom Hersteller emp-
fohlenen Umgebungsbedingungen.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung bei Betrieb
mit permanenter Spannungsquelle.
Halten Sie starke Magnetfelder
von der Netzwerkkamera fern.
Führen Sie keine Gegenstände in
die Kamera (z.B. Nadeln).
Achten Sie darauf, dass die Netz-
werkkamera sicher montiert ist.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 7 09.12.13 13:24

8
Deutsch
Übersicht
Bodenplatte
Objektiv
Innenliegende Reset-Taste
(beim Kamera-Reset für
ca. 30 Sekunden
gedrückt halten)
IR-LEDs
Lichtsensor für Tag/Nacht-Umschaltung
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 8 09.12.13 13:24

9
Deutsch
Sonnendach
Kamerahalter
IR-LEDs
Objektiv
Lichtsensor für Tag-/
Nacht-Umschaltung
Reset-Taste (beim Kamera-Reset für
ca. 30 Sekunden gedrückt halten)
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 9 09.12.13 13:24

10
Deutsch
Netzwerkeinbindung
Direkter Anschluss der Netzwerkkamera an einen
PC/Laptop
• Verwenden Sie das beiliegende Netzwerkkabel um
Kamera und PC/Laptop miteinander zu verbinden.
• Schließen Sie die Spannungsversorgung der
Netzwerkkamera an. Die Netzwerkkamera erkennt
automatisch ob eine direkte Verbindung zwischen
PC und Kamera hergestellt werden soll.
• Kongurieren Sie die Netzwerkschnittelle Ihres PCs/
Laptop auf die IP Adresse 192.168.0.2, das Default
Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 3, um die Ersteinrichtung
abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.
Es gibt 2 Möglichkeiten der Netzwerkeinrichtung:
Variante 1:
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 10 09.12.13 13:24

11
Deutsch
Variante 2: Anschluss der Netzwerkkamera an einen Router/Switch
• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.
• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische
IP-Adressen Vergabe durch den Router) verfügbar ist, stellen
Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse
automatisch beziehen“.
• Sollte kein DHCP-Server verfügbar sein, kongurieren Sie die
Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das
Default Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 3, um die Ersteinrichtung
abzuschließen und die Verbindung zur Netzwerkkamera
aufzubauen.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 11 09.12.13 13:24

12
Deutsch
Hardwareinstallation
21
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 12 09.12.13 13:24

13
Deutsch
1 2
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 13 09.12.13 13:24

14
Deutsch
3

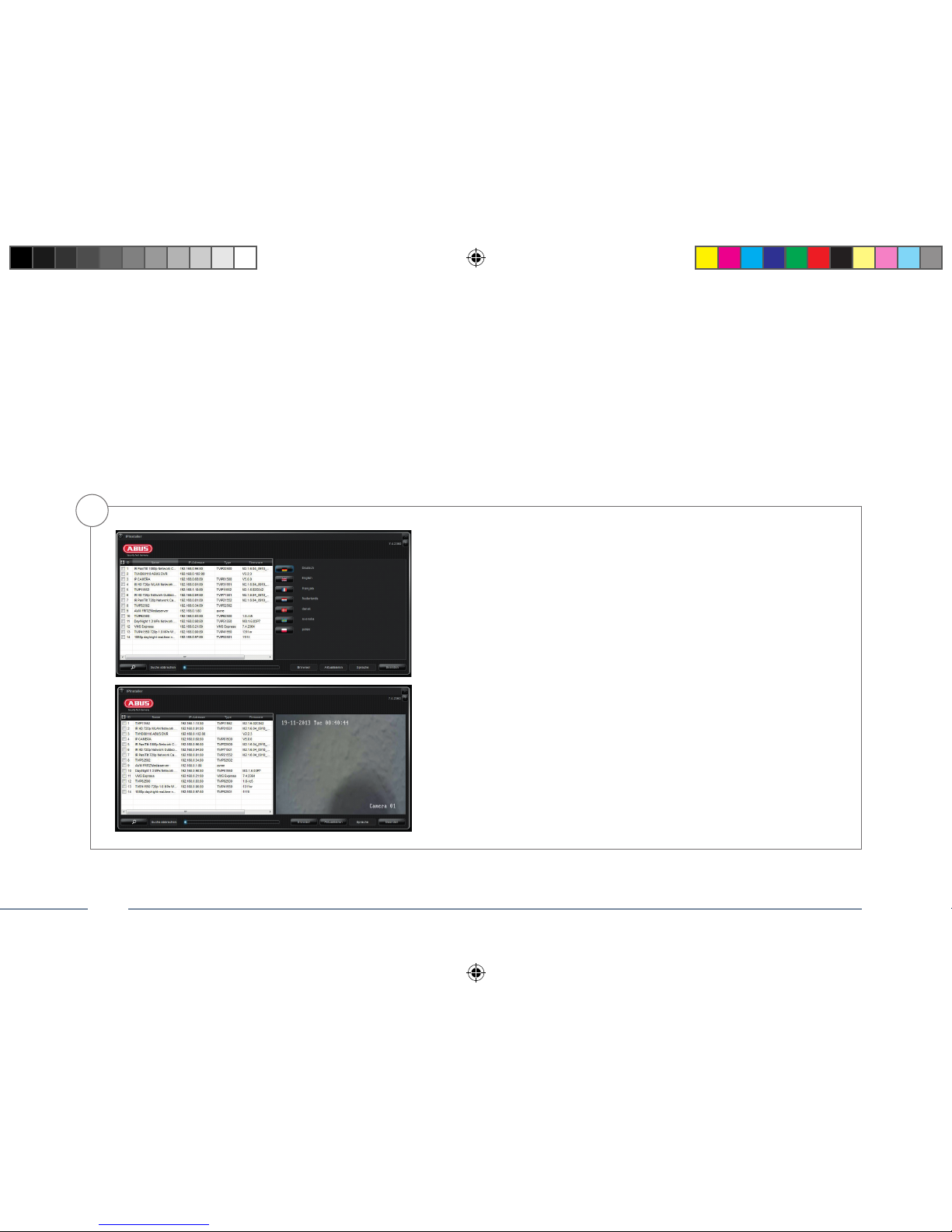

Erster Zugang zur Netzwerkkamera
• Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung
des ABUS IP Installers.
• Nach dem Start des Assistenten sucht dieser nach allen
angeschlossenen Netzwerkkameras und Videoservern in Ihrem
Netzwerk.
• Sie nden das Programm auf der beiliegenden CD-ROM. Installieren
Sie das Programm auf Ihr PC-System und führen Sie es aus.
• Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die
Vergabe der IP-Adresse sowohl für Ihren PC/Laptop, als auch der
Netzwerkkamera automatisch.
• Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera
automatisch folgende IP Adresse ein: 192.168.0.100.
• Ihr PC-System muss sich im selben IP-Subnetz benden, um eine
Kommunikation zur Netzwerkkamera herstellen zu können.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 14 09.12.13 13:24

15
Deutsch
4
Passwortabfrage
• Ab Werk ist in der Netzwerkkamera ein Administratorkennwort
vergeben. Aus Sicherheitsgründen sollte jedoch umgehend ein
neues Passwort vergeben werden. Nach dem Speichern eines
solchen Administrator-Passworts fragt die Netzwerkkamera vor
jedem Zugang nach dem Benutzernamen und dem Passwort.
• Das Administratorkonto ist werksseitig wie folgt voreingestellt:
Benutzername „admin“ und Passwort „12345“.
• Für die Eingabe des Benutzernamens und Passwortes gehen Sie
bitte wie folgt vor: Önen Sie den Internet Explorer und geben
Sie die IP-Adresse der Kamera ein (z. B. „http://192.168.0.100“).
• Sie werden aufgefordert sich zu authentizieren: Sie sind nun
mit der Netzwerkkamera verbunden und sehen bereits einen
Videostream.
admin
12345
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 15 09.12.13 13:24

Dear customers,
Thank you for purchasing this product. This product com-
plies with current domestic and European regulations.
Conformity has been proven, and all related certications
are available from the manufacturer on request (ABUS
Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444
Ang).
To maintain this status and to guarantee safe operation, it
is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting
the product into operation. Pay attention to all operating
and safety information! All company names and product
descriptions are trademarks of the corresponding owner. All
rights reserved.
If you have any questions, please contact your specialist
dealer.
16
English
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 16 09.12.13 13:24

Day & night mini HD 720p network camera: TVIP41500 | TVIP61500
This quick start guide describes the initial installation steps for your network camera.
More detailed information can be found in the accompanying user guide.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 17 09.12.13 13:24

18
English
Scope of delivery
• IR mini HD 720p network
outdoor dome camera
• IR HD 720p network outdoor camera
• Power supply unit (incl. EU, AU, UK)
• 1 m network cable
• Installation material
• Quick start guide
• CD ROM
Quick Guide
Soware
EU, AU, UK
TVIP41500
TVIP41500 TVIP61500
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 18 09.12.13 13:24

19
English
Warnings
Only operate the network camera
with a suitable power source.
Only operate the network camera in
the ambient conditions recommen-
ded by the manufacturer.
Ensure an uninterrupted power
supply when operating the monitor
on a permanent voltage source.
Keep strong magnetic elds
away from the network camera.
Do not insert any objects into
the camera (e.g. needles).
Make sure that the network
camera is mounted securely.
131119-Quick-Guide-TVIP41500-Buch-ABr.indb 19 09.12.13 13:24

20
English
Overview
Base plate
Lens
Reset button (inside)
(Hold down for approx. 30
seconds when resetting
the camera)
IR-LEDs
Photo sensor for day/night switching
