ADCS AlcoConnect CA8060 User manual

AlcoConnect CA8060
Atemalkoholtester
Gebrauchsanweisung
Breathalyser
Instructions for use

2
INHALTSVERZEICHNIS
Verwendungszweck.....................................................02
Gebrauch.....................................................................03
Vorbereitung der Messung ..........................................04
Gerätebeschreibung....................................................04
Stromversorgung.........................................................05
Bedienung ...................................................................06
Fehler und Störungen..................................................08
Wichtige Hinweise .......................................................09
Spezifikation ................................................................10
Vorsichtsmaßnahmen.................................................. 11
Zubehör ....................................................................... 11
Elektronikgesetz .......................................................... 11
Gewährleistung............................................................12
VERWENDUNGSZWECK
Das AlcoConnect CA8060 dient zur Ermittlung der Blutal-
koholkonzentration (BAC) über den menschlichen Atem.
Bei kommerzieller und sehr häufiger Nutzung wird das
Gerät geschädigt.
Die Messung darf zu keiner therapeutischen Maßnahme
verwendet werden.
Technische Änderungen vorbehalten.

3
GEBRAUCH
Das Gerät wird vor Auslieferung kalibriert. Wenn das
Kalibrierdatum mehr als 6 Monate zurückliegt, empfehlen
wir, das Gerät erneut kalibrieren zu lassen, z. B. durch den
ADCS Service.
Nach der letzten Alkoholaufnahme sollte ca. 15–20 Minu-
ten gewartet werden, bevor eine Messung durchgeführt
wird. Der im Mund oder auf den Schleimhäuten verblie-
bene Alkohol kann zu einer Verfälschung des Messergeb-
nisses führen.
Die Einnahme von zuckerhaltigen Getränken (z. B. Frucht-
saft oder Cola), alkoholischen Mundsprays, medizinischen
Flüssigkeiten, Tabakrauch, sowie Aufstoßen oder Erbre-
chen, können ebenfalls zu falsch positiven Messwerten
führen.
Eine Mundspülung mit Wasser oder nicht alkoholischen
Flüssigkeiten ersetzt die Wartezeit nicht!
Zur Reinigung und Desinfektion darf kein alkoholisches
Reinigungs- oder Desinfektionsmittel verwendet werden.
Achten Sie darauf, dass keine Flüssigkeit in die Mund-
stücktülle des Gerätes gelangt.
Das Gerät darf nicht in direkter Nähe alkoholischer Rei-
nigungs- und Desinfektionsmittel gelagert werden (z. B.
Glasreiniger). Der verdampfende Alkohol diffundiert in das
Gerät und verfälscht die Messung.
Verwenden Sie nur Mundstücke mit einer Rückatemsper-
re, damit keine Luft aus dem Gerät eingesogen werden
kann. Das Mundstück ist ein Einmalartikel und muss nach
Gebrauch entsorgt werden. Bei Mehrfachverwendung wird
das Gerät durch Feuchtigkeit und Staub geschädigt.

4
VORBEREITUNG DER MESSUNG
Trinken Sie mindestens 15 Minuten vor der Messung
keinen Alkohol.
Verwenden Sie das Gerät nur bei Temperaturen zwischen
0 °C und 40 °C.

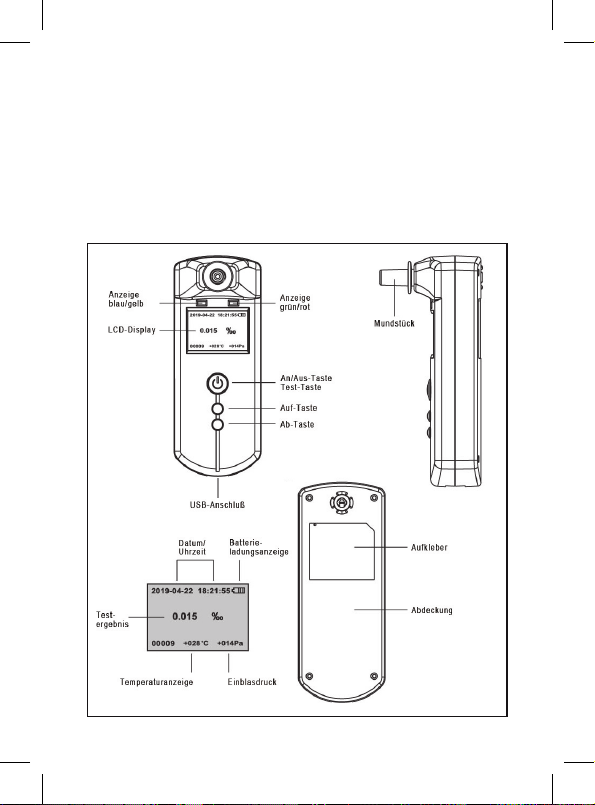

GERÄTEBESCHREIBUNG

5
STROMVERSORGUNG

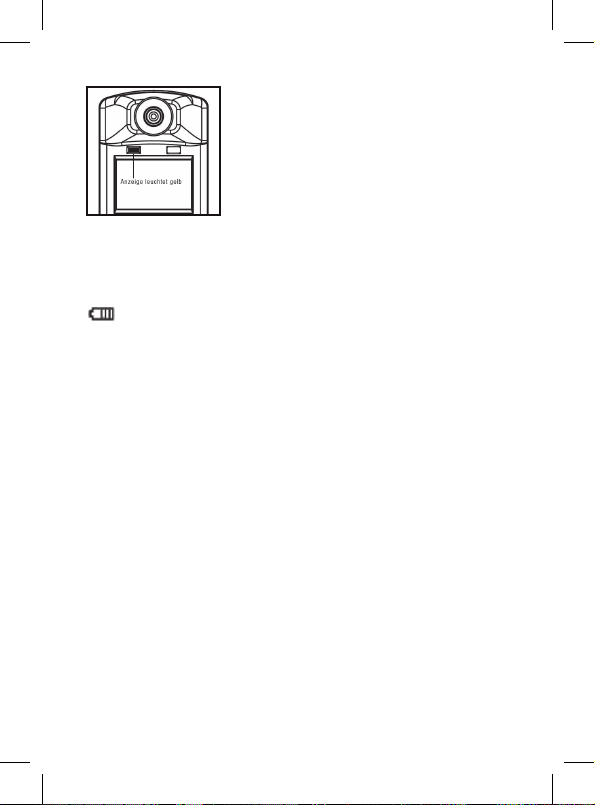

Der Ladezustand des Gerätes wird über ein Batteriesymbol
in der oberen rechten Ecke des Displays angezeigt.
Ist dieser zu gering, kann das Gerät mit dem beiliegenden
USB-Ladekabel geladen werden. Während des Ladevor-
gangs leuchtet die gelbe LED auf der Vorderseite des Ge-
rätes auf und erlischt, sobald der Akku vollständig geladen
ist. Eine Verwendung des Gerätes ist auch im Netzbetrieb
möglich.

6

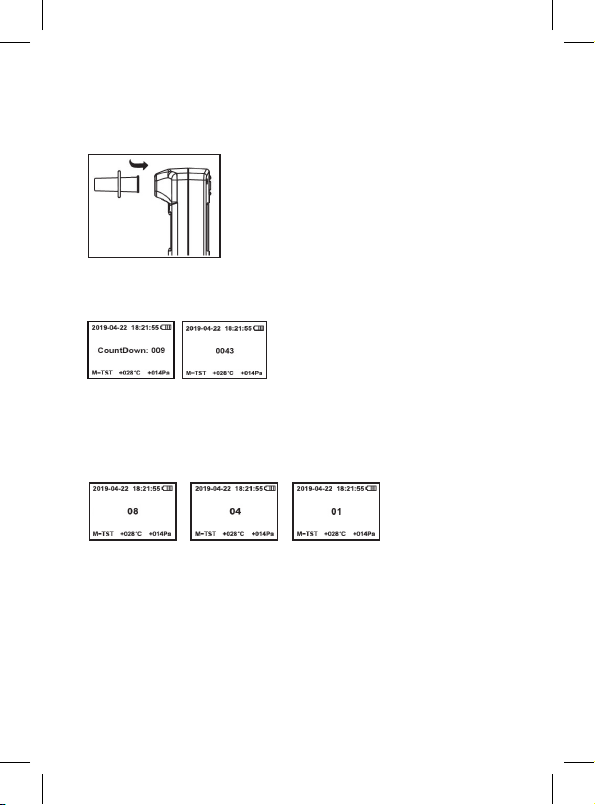

Das Gerät zählt von 08 bis 01 herunter.
Stecken Sie ein Mundstück in die
Mundstücktülle des Gerätes.
BEDIENUNG
Messmodus:
Das LCD-Display zeigt in der Startsequenz erst die verblei-
benden Tage bis zur nächsten Kalibrierung und anschlie-
ßend die Anzahl der durchgeführten Tests an.
Halten Sie die An/Aus-Taste gedrückt, bis sich das Gerät
einschaltet.

7

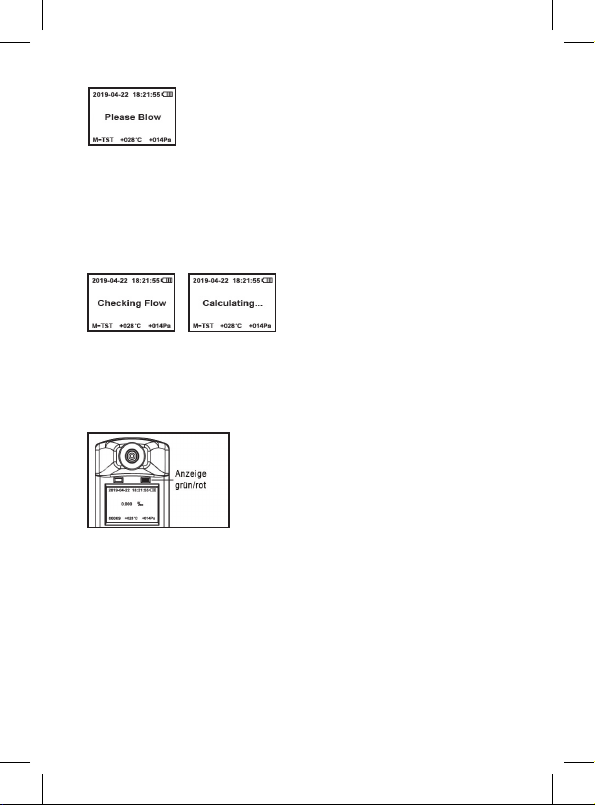

Auf dem Display wird Please Blow angezeigt.
Atmen Sie tief ein und pusten Sie gleichmäßig in das
Mundstück, solange der Signalton ertönt (etwa 6 Sekun-
den).
Das Gerät analysiert die Atemprobe (ca. 5 Sekunden).
Auf dem Display erscheint Calculating.
Nach der Analyse wird Ihr Messergebnis für 15 Sekunden
auf dem Display angezeigt. Die Anzeige leuchtet grün,
wenn das Ergebnis unter dem voreingestellten Grenzwert
(i.d.R. 0,5 ‰) liegt.
Die Anzeige leuchtet rot, wenn das Ergebnis über dem
voreingestellten Grenzwert (i.d.R. 0,5 ‰) liegt.
Wurde zu schwach oder unterbrochen gepustet, wird
Flow Off, Flow Error oder Blow Not Found angezeigt.

8
FEHLER UND STÖRUNGEN
FEHLER BESCHREIBUNG
Keine Anzeige – Drücken Sie die Test-Taste
für ca. 2 Sekunden bis
das Gerät eingeschaltet wird
– Laden Sie das Gerät auf
Auto-Aus – Niedrige Batteriespannung
– Maximaler Zeitraum fürs Standby
überschritten
Blow Not Found
Blow off
Flow Error
Found Suck
– Zu kurz oder zu lang gepustet
– Ungleichmäßig oder unterbro-
chen gepustet
– Keinen Probendurchfluss erkannt
TEMP. out – Umgebungstemperatur hat den
Testbereich (0 °C bis 40 °C) unter-
/überschritten
Bluetooth commu-
nication failed – Bluetooth-Verbindung überprüfen
Out of Range – Blutalkoholgehalt oberhalb des
Anzeigebereichs (5,00 ‰)
Low Battery – Schwache Batterieleistung
– Laden Sie das Gerät auf
Alarmton – Akkuleistung zu gering
– Messergebnis überschreitet
den voreingestellten Grenzwert
(i.d.R. 0,5 ‰)
– Kalibrierung erforderlich nach 300
Tests oder 182 Tagen

9
WICHTIGE HINWEISE
Trinken Sie mindestens 15 Minuten vor dem Test keinen
Alkohol.
Pusten Sie gleichmäßig in das Mundstück bis der Signal-
ton erlischt.
Bei zu kurzem oder unterbrochenem Pusten wird Found
Suck/Blow Not Found/Flow Off/Flow Error angezeigt.
Führen Sie den Test erneut durch.
Bei starken Temperaturänderungen warten Sie einige
Minuten bis zur Anwendung.
Verwenden Sie das Gerät nur in einem Temperaturbereich
von 0 °C bis 40 °C (32 °F bis 104 °F).
Damit die Messergebnisse im angegebenen Genauigkeits-
bereich liegen, sollte das Gerät alle 6 Monate kalibriert
werden.
Lagern Sie das Gerät niemals in einem Raum mit korro-
siven Gasen.
Lagern Sie das Gerät niemals unter Sonneneinstrahlung.
Vermeiden Sie Beschädigungen des Gerätes durch Stöße
oder Fallenlassen.

10
SPEZIFIKATIONEN
Europäischer elektrochemischer Sensor
Einblaszeit: > 3 Sekunden
Einblasdurchflussrate: 10 l/min
Anzeigebereich: 0,000 bis 5,000 ‰ BAC
Genauigkeit: +/-0,05 ‰ BAC bei 0,10 ‰ BAC
Speicher: 7500 Messungen
Mundstücke: 5 Stück
Aufwärmzeit: 10 Sekunden
Analysezeit: < 10 Sekunden
Wiederholungstest: < 60 Sekunden
Akustischer Alarm: ≥0,50 ‰ BAC
LED-Anzeige mit Status und Hintergrundbeleuchtung
Stromversorgung: Lithium-Polymer-Akku, aufladbar mit
USB-Kabel DC 5 V
Anzeige bei niedrigem Ladezustand
Automatische Abschaltfunktion nach 1 Minute
Betriebstemperatur: 0 °C bis 40 °C (32 °F bis 104 °F)
Lagerungstemperatur: -10 ºC bis 50 ºC (14 °F bis 122 °F)
Größe: 140 x 55 x 25 mm
Gewicht: 140 g
Kalibrierintervall: 182 Tage

11
VORSICHTSMASSNAHMEN
Der Blutalkoholgehalt (BAC) kann sich Minuten nach der
Messung ändern.
Um ungenaue Messungen zu vermeiden, sollte der Atem-
alkoholtester alle 6 Monate kalibriert werden.
Das Gerät dient nicht dazu, Ihre Fahrtauglichkeit festzu-
stellen.
Die Testergebnisse des Alkoholmessgerätes sind nicht vor
Gericht verwendbar.
Die Testergebnisse können nicht gegen behördliche Mes-
sungen verwenden werden.
ZUBEHÖR
– Mundstücke (5 Stück)
– Lithium-Polymer-Akku
– USB-Kabel (1 Stück)
– Netzstecker (1 Stück)
– Koffer (1 Stück)
ELEKTRO- UND ELEKTRONIKGESETZ –
ElektroG vom 16.03.2005
Entsprechend den Bestimmungen dieses Gesetzes sind
die Hersteller oder Importeure solcher Geräte zur korrekten
Entsorgung verpflichtet. Bei diesem Alkoholtester handelt
es sich um ein Gerät, das nach den Bestimmungen des
§ 2 /8 und 9 dieses Gesetzes unter die Verpflichtung fällt,
bei öffentlich rechtlichen Sammelstellen abgegeben zu
werden. ADCS ist offiziell bei der Stiftung EAR (Elekro-
Altgeräte-Register) unter WEEE-Reg.-Nr. DE 84953019
registriert und führt entsprechende Beiträge für die geset-
zeskonforme Entsorgung ab.

12
GEWÄHRLEISTUNG
Es bestehen die gesetzlichen Mängelhaftungsrechte.
Als Verbraucher werden Sie gebeten, die Ware bei Lieferung umgehend auf
Vollständigkeit, offensichtliche Mängel und Transportschäden zu überprüfen
und uns sowie dem Spediteur Beanstandungen schnellstmöglich mitzuteilen.
Kommen Sie dem nicht nach, hat dies keine Auswirkung auf Ihre gesetzlichen
Gewährleistungsansprüche.
Soweit Sie Unternehmer sind, gilt abweichend von den vorstehenden Gewähr-
leistungsregelungen:
– Als Beschaffenheit der Sache gelten nur unsere eigenen Angaben und
die Produktbeschreibung des Herstellers als vereinbart, nicht jedoch son-
stige Werbung, öffentliche Anpreisungen und Äußerungen des Herstellers.
– Bei Mängeln leisten wir nach unserer Wahl Gewähr durch Nachbesserung
oder Nachlieferung. Schlägt die Mangelbeseitigung fehl, können Sie nach
Ihrer Wahl Minderung verlangen oder vom Vertrag zurücktreten. Die
Mängelbeseitigung gilt nach erfolglosem zweiten Versuch als fehlge-
schlagen, wenn sich nicht insbesondere aus der Art der Sache oder des
Mangels oder den sonstigen Umständen etwas anderes ergibt. Im Falle
der Nachbesserung müssen wir nicht die erhöhten Kosten tragen, die
durch die Verbringung der Ware an einen anderen Ort als den Erfüllungs
ort entstehen, sofern die Verbringung nicht dem bestimmungsgemäßen
Gebrauch der Ware entspricht.
– Die Gewährleistungsfrist beträgt ein Jahr ab Ablieferung der Ware. Die
Fristverkürzung gilt nicht:
– für uns zurechenbare schuldhaft verursachte Schäden aus der Verlet-
zung des Lebens, des Körpers oder der Gesundheit und bei vorsätzlich
oder grob fahrlässig verursachten sonstigen Schäden;
– soweit wir den Mangel arglistig verschwiegen oder eine Garantie für die
Beschaffenheit der Sache übernommen haben;
– bei Sachen, die entsprechend ihrer üblichen Verwendungsweise für ein
Bauwerk verwendet worden sind und dessen Mangelhaftigkeit verur-
sacht haben;
– bei gesetzlichen Rückgriffsansprüchen, die Sie im Zusammenhang mit
Mängelrechten gegen uns haben.

13
TABLE OF CONTENTS
Intended use................................................................13
Use ..............................................................................14
Preparing the measurement........................................15
Device description .......................................................15
Power supply...............................................................16
Operation.....................................................................17
Errors and malfunction ................................................19
Important notes............................................................20
Specifications ..............................................................21
Precautions..................................................................22
Accessories .................................................................22
Warranty ......................................................................23
INTENDED USE
The AlcoConnect CA8060 is designed to determine the
blood alcohol concentration (BAC) via the human breath.
Commercial and frequent use will damage the device.
The measurement must not be used for any therapeutic
measure.
Subject to technical changes.

14
USE
The device has been calibrated before delivery.
If the calibration date is more than 6 months ago, we re-
commend the recalibration of the device, e.g. by the ADCS
service.
After the last alcohol intake, wait for about 15–20 minutes
before taking a measurement. The alcohol remaining in
the mouth or on the mucous membranes can lead to a
falsification of the measurement result.
Ingestion of sugary drinks (e.g. fruit juice or coke), alco-
holic mouth sprays, medical liquids, and tobacco smoke,
as well as belching or vomiting, can result in false positive
readings.
A mouth rinse with water or non-alcoholic liquids does not
replace the waiting time!
Do not use alcoholic cleaning agents or disinfectants for
cleaning and disinfection.
Make sure that no liquid seeps into the mouthpiece nozzle
of the device.
The device must not be stored in the direct vicinity of alco-
holic detergents and disinfectants (e.g. glass cleaner). The
evaporating alcohol diffuses into the device and falsifies
the measurement.
Only use mouthpieces with a non-return valve to prevent
air from being sucked in from the device.
The mouthpiece is a single-use article which must be
disposed after use. If used multiple times the device will be
damaged by moisture and dust.

15
PREPARING THE MEASUREMENT
Do not drink alcohol at least 15 minutes before starting the
measurement.
Use the device only at temperatures between 0 °C and
40 °C.
DEVICE DESCRIPTION

16
POWER SUPPLY
The charging status of the device is indicated by a battery
symbol in the upper right corner of the display. If the
battery level is too low, the unit can be charged with the
enclosed USB charging cable. During charging, the yellow
LED on the front of the device lights up and turns off as
soon as the battery is fully charged. The device can also
be used in mains operation.

17
During the starting sequence the LCD display first shows
the remaining days to the next calibration and then the
number of tests performed.
The device counts down from 08 to 01.
Press the On/Off button until the device switches on.
Insert a mouthpiece into the mouth-
piece nozzle of the device.
OPERATION
Measuring mode:

18
Please Blow appears on the display.
Take a deep breath and blow evenly into the mouthpiece
as long as you hear the beep sound (about 6 seconds).
Memory mode:
The device analyses the breath sample (approx. 5 se-
conds). Calculating appears on the display.
After the analysis, your test result is shown on the display
for 15 seconds. The display lights up green if the result is
below the preset alcohol limit (usually 0.5 ‰).
The indicator lights up red if the result is above the the
preset alcohol limit (usually 0.5 ‰).
If blowing was too weak or interrupted, the display shows
Flow Off, Flow Error or Blow Not Found.

19
ERRORS AND MALFUNCTIONS
ERROR DESCRIPTION
No display – Press and hold the Test button
for approx. 2 seconds until
the device has been switched on
– Charge the battery
Auto off – Low battery voltage
– Period of the test phase exceeded
Blow Not Found
Flow off
Flow Error
Found Suck
– Blowing-in time too short or too
long
– Blowing-in unevenly or inter-
rupted
– No sample flow detected
TEMP. out – Ambient temperature has fallen
below or exceeded the test range
(0 °C to 40 °C)
Bluetooth commu-
nication failed – Bluetooth connection failed
Out of Range – Blood alcohol level above display
range (5.00 ‰)
Low Battery – Low battery power
– Charge the device
Alarm Sound – Battery power too low
– Measuring result exceeds the pre-
set alcohol limit (usually 0.5 ‰)
– Calibration required after 300 tests
or 182 days

20
IMPORTANT NOTES
Do not drink alcohol at least 15 minutes before testing.
Blow evenly into the mouthpiece until the signal tone stops.
If the blowing-in is too short or interrupted, Found Suck/
Blow Not Found/Flow off/Flow Error is displayed. Re-
peat the test.
If the temperature changes considerably, wait a few min-
utes before using the device.
Only use the device in a temperature range of 0 °C to
40 °C (32 °F to 104 °F).
To ensure that the measurement results are within the
specified accuracy range, the device should be calibrated
every 6 months.
Never store the device in a room with corrosive gases.
Never store the device under sunlight.
Avoid damage to the device by shocks or dropping.
