AEG WS 8-100 User manual

Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimatı
Původním návodem k používání
Pôvodný návod na použitie
Instrukcją oryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijâm oriěinâlvalodâ
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство по
эксплуатации
Оригинално ръководство за
експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа
Оригінал інструкції з експлуатації
WS 8-100, WS 8-115, WS 8-115 K,
WS 8-125, WS 8-125 K

Technical Data,Safety Instructions, Specied Conditions of Use,
Mains connection, Maintenance, Symbols Please read and save these instructions!
English
11
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
Netzanschluss, Wartung, Symbole Bitte lesen und aufbewahren!
Deutsch
15
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Branchement secteur, Entretien, Symboles A lire et à conserver soigneusement
Français
20
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Collegamento alla rete,
Manutenzione, Simboli Si prega di leggere e conservare le istruzioni!
Italiano
25
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad,
Conexión eléctrica, Mantenimiento, Símbolos Lea y conserve estas instrucciones por favor!
Español
30
Características técnicas, Instruções de segurança, Utilização autorizada,
Ligação à rede, Manutenção, Symbole Por favor leia e conserve
em seu poder!
Português
35
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, Netaansluiting,Onderhoud, Symbolen Lees en let goed op deze adviezen!
Nederlands
40
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål, Nettilslutning,
Vedligeholdelse, Symboler Vær venlig at læse og Opbevare!
Dansk
45
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
Nettilkopling, Vedlikehold, Symboler Vennligst les og oppbevar!
Norsk
50
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
Nätanslutning, Skötsel, Symboler Läs igenom och spara!
Svenska
55
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Verkkoliitäntä, Huolto, Symbolit Lue ja säilytö!
Suomi
60
Τεχνικά στοιχεία, Ειδικές υποδείξεις ασφάλειας, Χρήση σύμφωνα με το σκοπό
προορισμού, Μπαταρίες, Χαρακτηριστικά, Συντήρηση, Σύμβολα.
Ελληνικά
65
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, Şebeke bağlantisi,
Bakim, Semboller Lütfen okuyun ve saklayın
Türkçe
70
Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Připojení na sít, Údržba, Symboly Po přečtení uschovejte
Česky
75
Technické údaje, Špeciálne bezpčènostné pokyny, Použitie podl’a predpisov,
Siet’ová prípojka, Údrzba, Symboly Prosím prečítať a uschovať!
Slovensky
80
Dane techniczne, Specjalne zalecenia dotyczące bezpiecze´nstwa,
Użytkowanie zgodne z przeznaczeniem, Podłączenie do sieci, Gwarancja, Symbole Należy uważnie przeczytać i
zachować do wglądu!
Polski
85
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és őrizze meg
Magyar
90
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Omrežni priključek, Vzdrževanje, Simboli Prosimo preberite in shranite!
Slovensko
95
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
Priključak na mrežu, Održavanje, Simboli Molimo pročitati i sačuvati
Hrvatski
100
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Tīkla pieslēgums, Apkope, Simboli Pielikums lietošanas pamācībai
Latviski
105
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirti,
Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai Prašome perskaityti ir neišmesti!
Lietuviškai
110
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
Võrku ühendamine, Hooldus, Sümbolid Palun lugege läbi ja hoidke alal!
Eesti
115
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Îáñëóæèâàíèå, Ñèìâîëû Пожалуйста прочтите и
сохраните эту инструкцию.
Pусский
120
Òåõíè÷åñêè äàííè, Ñïåöèàëíè óêàçàíèÿ çà áåçîïàñíîñò, Èçïîëçâàíå ïî
ïðåäíàçíà÷åíèå, Ñâúðçâàíå êúì ìðåæàòà, Ïîääðúæêà, Ñèìâîëè Моля прочетете и запазете!
Български
126
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate,
Acumulatori, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi aceste instrucţiuni
Română
131
Òåõíè÷êè Ïîäàòîöè, Óïàòñòâî Çà Óïîòðåáà, Ñïåöèôèöèðàíè Óñëîâè
Íà Óïîòðåáà, БАТЕРИИ, Îäðæóâàњå, Ñèìáîëè
Ве мoлиме прочитаjте го и
чувајте го ова упатство!
Мaкeдohcки
136
Технічні характеристики, Вказівки З Техніки Безпеки, Використання за призначенням,
Підключення до мережі, Обслуговування, Символи Прочитайте та збережіть цю інструкцію.
Українська
141
                

               
    


150

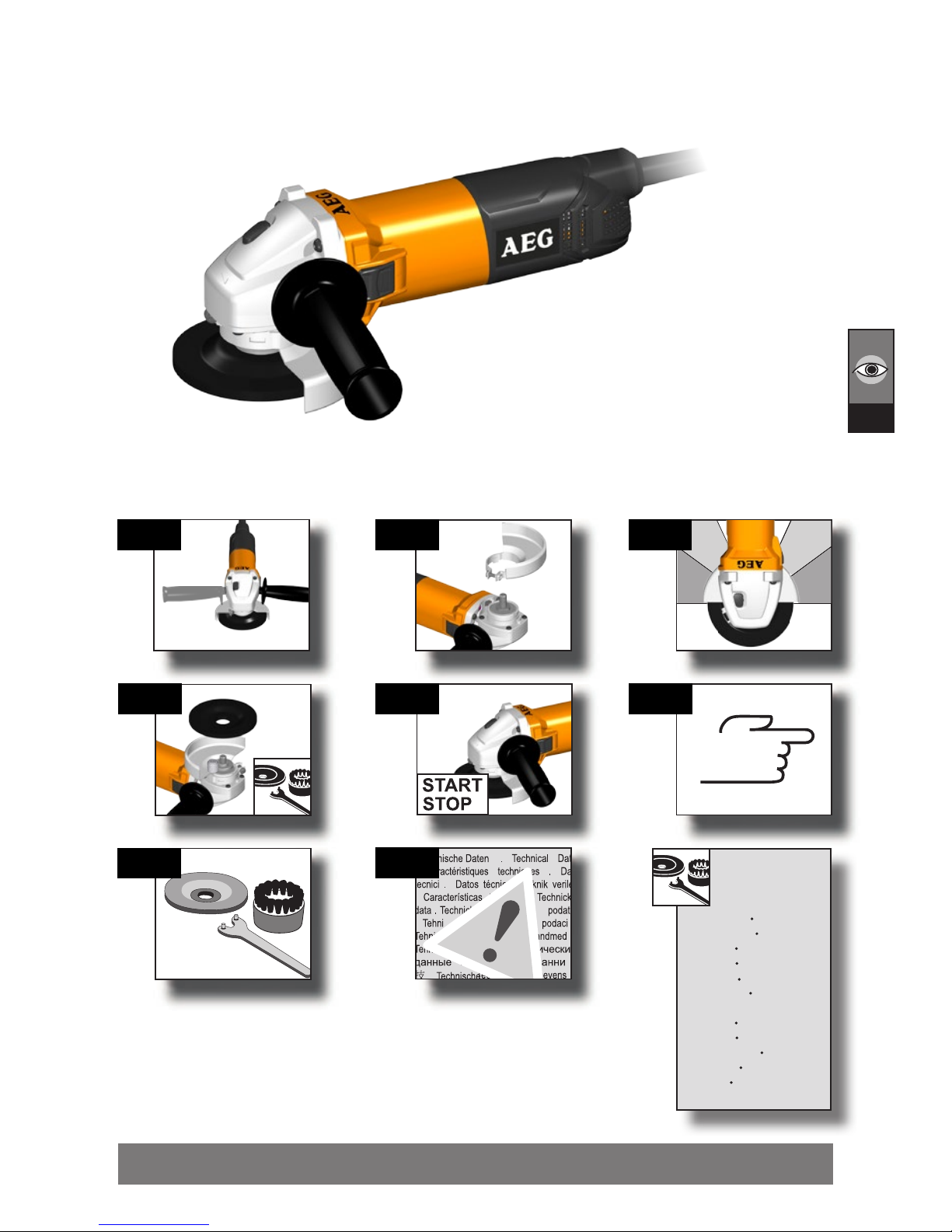

TIP
VI
VIII
V
IV
VII
I II III
Accessory
Zubehör
Accessoires
Accessorio
Accessorio Acessório
Toebehoren Tilbehør
Tilbehør Tillbehör
Lisälaite 
Aksesuar Příslušenství
Príslušenstv 
Azokat a tartozékokat
Oprema Piederumi
Priedas Tarvikud
Äîïîëíèòåëü

Accesoriu 
 


2

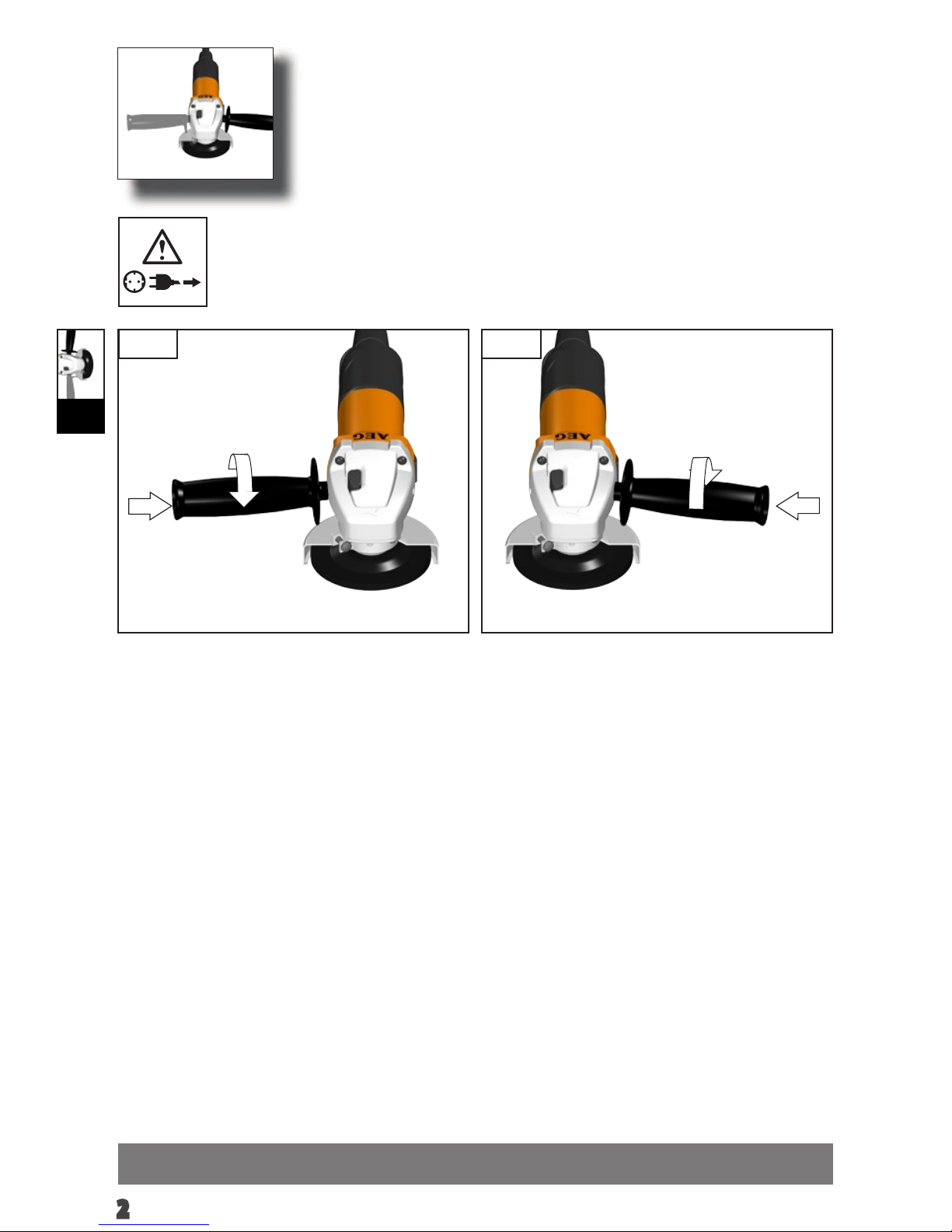

I
A B

3

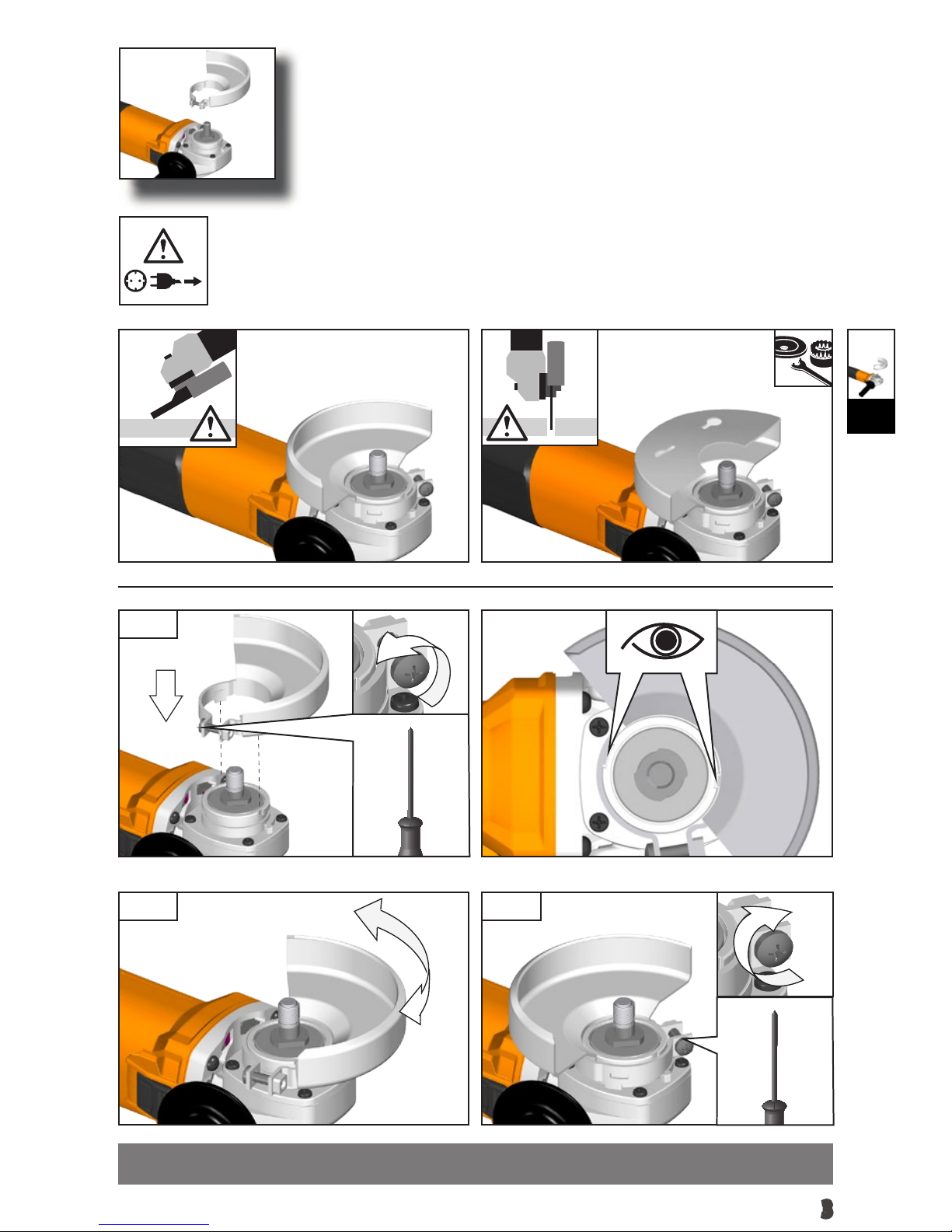

II
1.
3.2.
2
1

4
III
0°
30°
60° 60°
30
°
60
°
30
°
60
°
0
°
30°

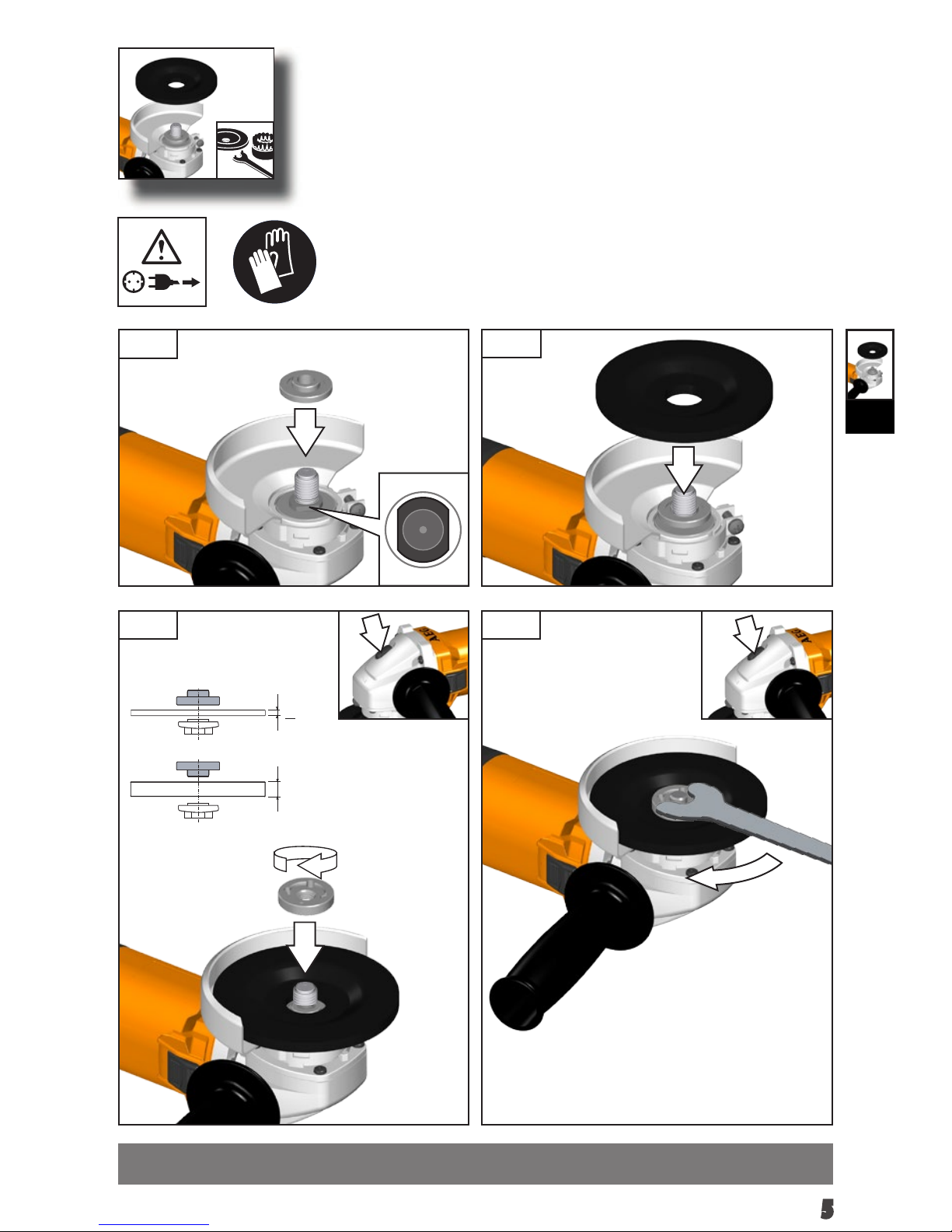

5

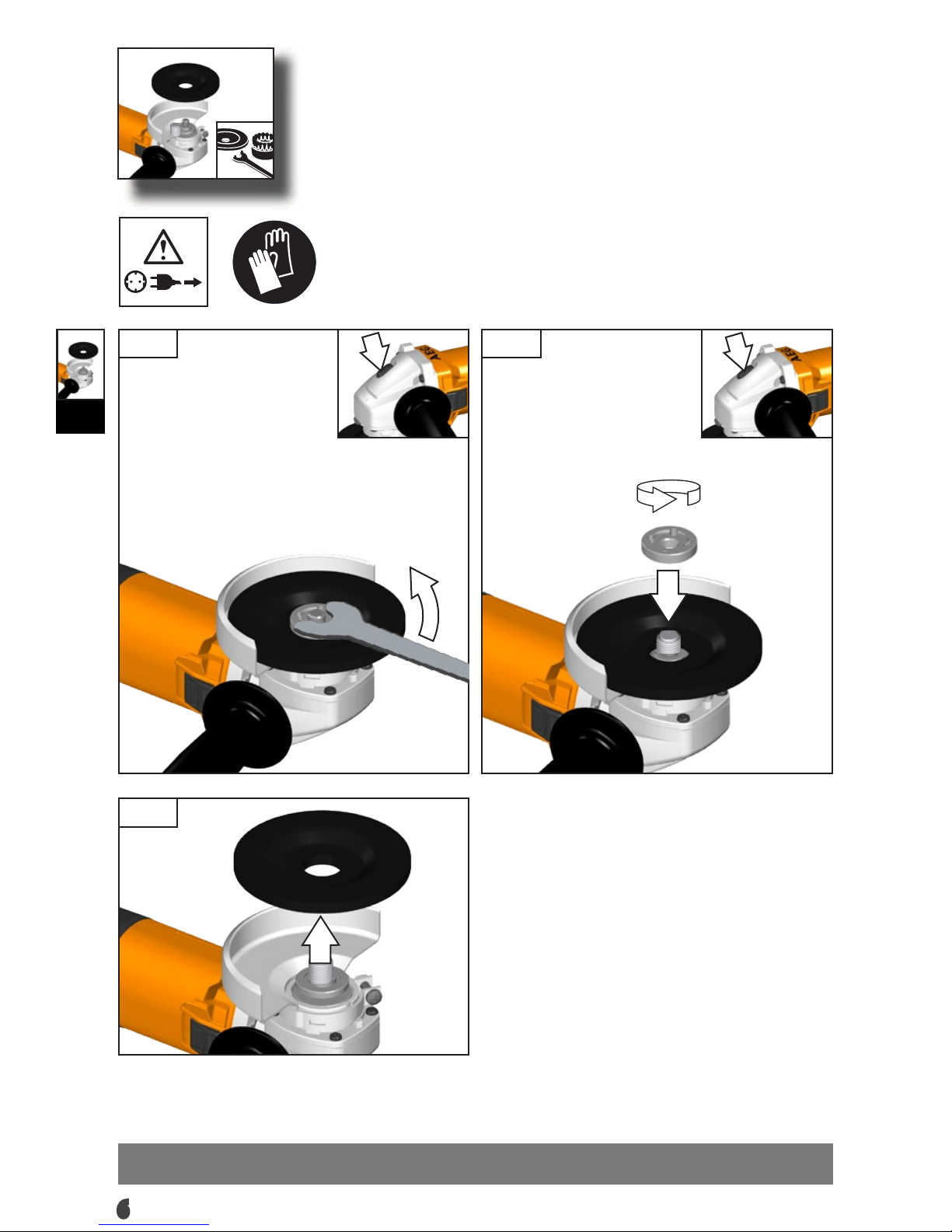

IV
2.
1.
3.
< 6 mm
> 6 mm
4.

6
IV
3.
2.1.

7
V
Stop
Start

8

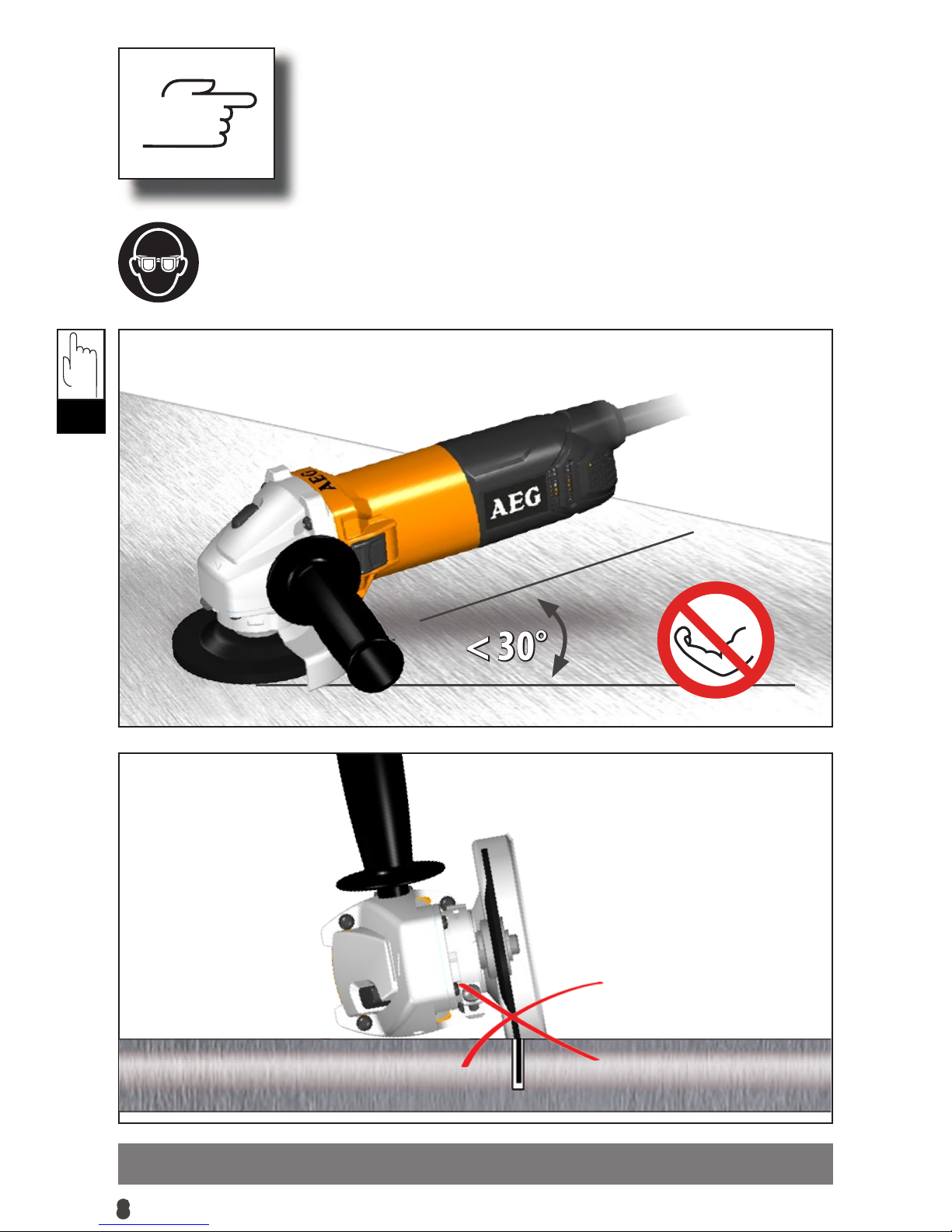

TIP
< 30°
TIP
TIP
VII

9
VIII
1. 2.
1. 2.
Accessory
Zubehör
Accessoires
Accessorio
Accessorio
Acessório
Toebehoren
Tilbehør
Tilbehør
Tillbehör
Lisälaite

Aksesuar

Príslušenstv

Tartozékokat
Oprema
Piederumi
Prieda
Tarvikud
Aksessuaarid
Äîïîëíèòåëü

Accesoriu




10
VII
1.
2.
2.
1.
Accessory
Zubehör
Accessoires
Accessorio
Accessorio
Acessório
Toebehoren
Tilbehør
Tilbehør
Tillbehör
Lisälaite

Aksesuar

Príslušenstv

Tartozékokat
Oprema
Piederumi
Prieda
Tarvikud
Aksessuaarid
Äîïîëíèòåëü

Accesoriu




D
Deutsch
11
GB
English

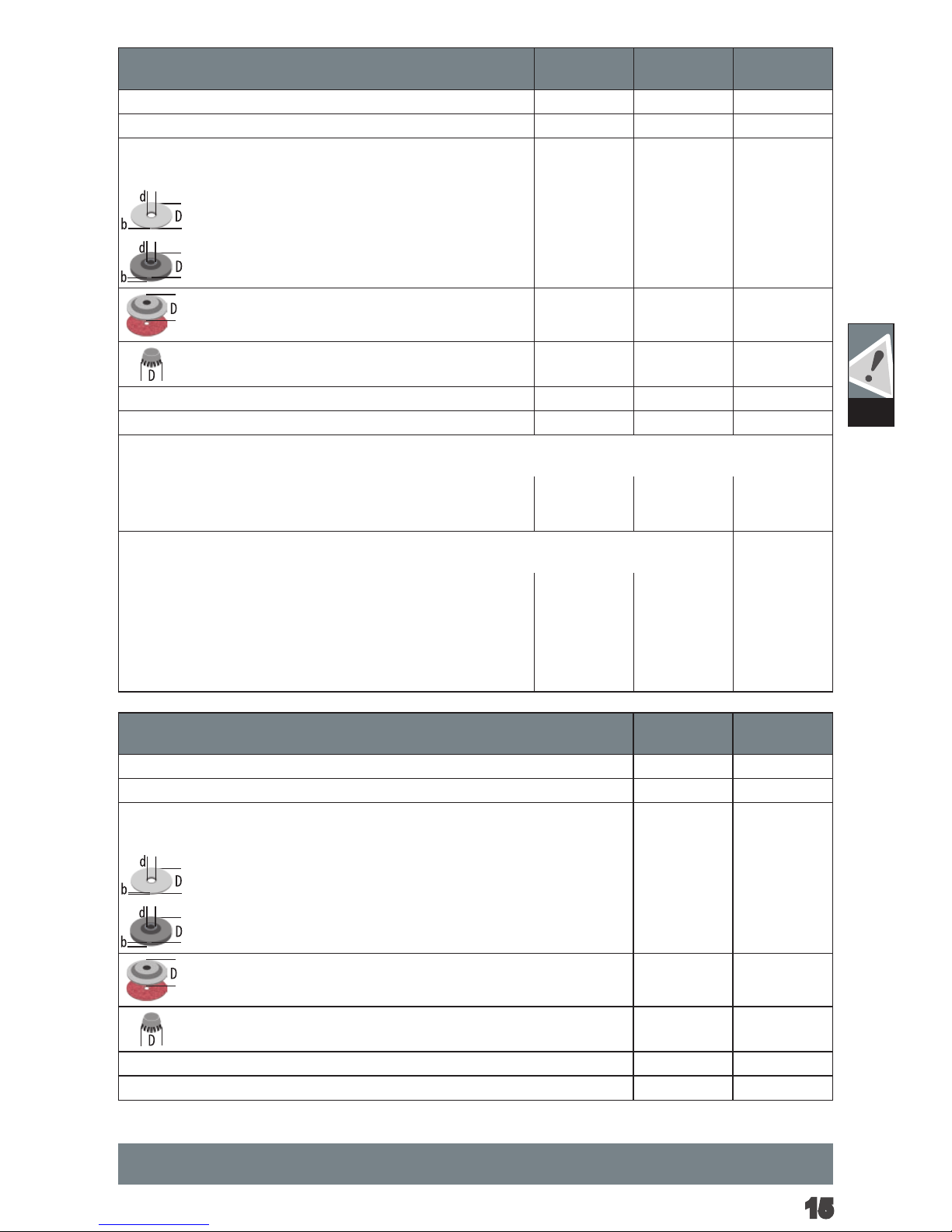

TECHNICAL DATA
Angle Grinder WS 8-100 WS 8-115 WS 8-115 K
Rated input 800W 800 W 800 W
Rated speed 12000 min -1 12000 min -1 12000 min -1
D= Grinding disk diameter max.
d= Grinding disk hole diameter
100 mm
16 mm 115 mm 22,2 mm 115 mm 22,2 mm
b= Cutting disk thickness min. / max. 1/3 mm 1/3 mm 1/3 mm
b= Grinding disk thickness max. 6 mm 6 mm 6 mm
D= Grinding surface diameter max. 100 mm 115 mm 115 mm
D= Wiring brush diameter max. 65 mm 75 mm 75 mm
Thread of work spindle M 10 M 14 M 14
Weight according EPTA-Procedure 01/2003 1,8 kg 1,9 kg 1,9 kg
Noise information
Measured values determined according to EN 60745. Typically, the A-weighted noise levels of the tool are:
Sound pressure level (Uncertainty K=3dB(A)) 86,3 dB (A) 86,3 dB (A) 86,3 dB (A)
Sound power level (Uncertainty K=3dB(A)) 97,3 dB (A) 97,3 dB (A) 97,3 dB (A)
Wear ear protectors!
Vibration information
Vibration total values (triaxial vector sum) determined according to EN 60745
Surface grinding:
Vibration emission value ah,SG
Uncertainty K=
4,2m/s2
1,5m/s2
4,2m/s2
1,5m/s2
4,2m/s2
1,5m/s2
Disk sanding:
Vibration emission value ah,DS
Uncertainty K=
4,2 m/s2
1,5m/s2
4,2 m/s2
1,5m/s2
4,2 m/s2
1,5m/s2
TECHNICAL DATA
Angle Grinder WS 8-125 WS 8-125 K
Rated input 800W 800 W
Rated speed 12000 min -1 12000 min -1
D= Grinding disk diameter max.
d= Grinding disk hole diameter
125 mm
22,2 mm 125 mm 22,2 mm
b= Cutting disk thickness min. / max. 1/3 mm 1/3 mm
b= Grinding disk thickness max. 6 mm 6 mm
D= Grinding surface diameter max. 125 mm 125 mm
D= Wiring brush diameter max. 75 mm 75 mm
Thread of work spindle M 14 M 14
Weight according EPTA-Procedure 01/2003 1,9 kg 1,9kg

D
Deutsch
12
GB
English
Noise information
Measured values determined according to EN 60745. Typically, the A-weighted noise levels of the tool are:
Sound pressure level (Uncertainty K=3dB(A)) 86,3 dB (A) 86,3 dB (A)
Sound power level (Uncertainty K=3dB(A)) 97,3 dB (A) 97,3 dB (A)
Wear ear protectors!
Vibration information
Vibration total values (triaxial vector sum) determined according to EN 60745
Surface grinding:
Vibration emission value ah,SG
Uncertainty K=
4,2m/s2
1,5m/s2
4,2m/s2
1,5m/s2
Disk sanding:
Vibration emission value ah,DS
Uncertainty K=
4,2 m/s2
1,5m/s2
4,2 m/s2
1,5m/s2
For other applications, e.g. Abrasive Cutting-O Operations or Wire Brushing other vibration values could occur.
WARNING!
The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745
and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main applications of the tool. However if the tool is used for dierent applications,
with dierent accessories or poorly maintained, the vibration emission may dier. This may signicantly increase the exposure level over
the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched o or when it is
running but not actually doing the job. This may signicantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the eects of vibration such as: maintain the tool and the accessories,
keep the hands warm, organisation of work patterns.
WARNING!
Read all safety warnings and all instructions. Failure to follow
the warnings and instructions may result in electric shock, re and/
or serious injury.
Save all warnings and instructions for future reference.
ANGLE GRINDER SAFETY WARNINGS
Safety Warnings Common for Grinding, Sanding, Wire
Brushing or Abrasive Cutting-O Operations:
a) This power tool is intended to function as a grinder,
sander, wire brush or cut-o tool. Read all safety warnings,
instructions, illustrations and specications provided with
this power tool. Failure to follow all instructions listed below may
result in electric shock, re and/or serious injury.
b) Operations such as polishing are not recommended
to be performed with this power tool.Operations for which
the power tool was not designed may create a hazard and cause
personal injury.
c) Do not use accessories which are not specically
designed and recommended by the tool manufacturer. Just
because the accessory can be attached to your power tool, it does
not assure safe operation.
d) The rated speed of the accessory must be at least equal
to the maximum speed marked on the power tool. Accesso-
ries running faster than their rated speed can break and y apart.
e) The outside diameter and the thickness of your
accessory must be within the capacity rating of your power
tool. Incorrectly sized accessories cannot be adequately guarded
or controlled.
f) Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted by anges,
the arbour hole of the accessory must t the locating
diameter of the ange. Accessories that do not match the
mounting hardware of the power tool will run out of balance,
vibrate excessively and may cause loss of control.
g) Do not use a damaged accessory. Before each use inspect
the accessory such as abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or accessory is dropped,
inspect for damage orinstall an undamaged accessory. After
inspecting andinstalling an accessory, position yourself and
bystanders away from the plane of the rotating accessory
and run the power tool at maximum no-load speed for one
minute. Damaged accessories will normally break apart during this
test time.
h) Wearpersonal protective equipment. Depending on
application, use face shield, safety goggles orsafety glasses.
As appropriate, wear dust mask, hearing protectors, gloves
and shop apron capable of stopping smallabrasive or
workpiecefragments.The eye protection must be capable of
stopping ying debris generated by various operations. The dust
mask or respirator must be capable of ltrating particles generated
by your operation. Prolonged exposure to high intensity noise may
cause hearing loss.
i) Keep bystanders a safe distance away from work area.
Anyone enteringthe workareamust wearpersonalprotec-
tiveequipment.Fragments of workpiece or of a broken accessory
may y away and cause injury beyond immediate area of operation.
j) Hold the power tool by insulated gripping surfaces only,
when performing an operationwhere the cutting accessory
may contact hidden wiring or its own cord. Cutting accessory
contacting a “live”wire may make exposed metal parts of the power
tool “live”and could give the operator an electric shock.
k) Positionthe cordclearofthe spinning accessory. If you lose
control, the cord may be cut or snagged and your hand or arm may be
pulled into the spinning wheel.

D
Deutsch
13
GB
English
l) Never lay the power tool down until the accessory has
come to a complete stop. The spinning accessory may grab the
surface and pull the power tool out of your control.
m) Do not run the power tool while carrying it at your side.
Accidental contact with the spinning accessory could snag your
clothing, pulling the accessory into your body.
n) Regularly clean the power tool’s air vents. The motor’s fan
will draw the dust inside the housing and excessive accumulation of
powdered metal may cause electrical hazards.
o) Do not operate thepowertool near ammablematerials.
Sparks could ignite these materials.
p) Donot use accessoriesthatrequire liquid coolants.Using
water or other liquid coolants may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged rotating
wheel, backing pad, brush or any other accessory. Pinching or snag-
ging causes rapid stalling of the rotating accessory which in turn
causes the uncontrolled power tool to be forced in the direction
opposite of the accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched by the
workpiece, the edge of the wheel that is entering into the pinch
point can dig into the surface of the material causing the wheel
to climb out or kick out. The wheel may either jump toward or
away from the operator, depending on direction of the wheel’s
movement at the point of pinching. Abrasive wheels may also break
under these conditions.
Kickback is the result of power tool misuse and/or incorrect opera-
ting procedures or conditions and can be avoided by taking proper
precautions as given below.
a) Maintain a rm grip on the power tool and position your
body and arm to allow you to resist kickback forces. Always
use auxiliary handle, if provided, for maximum control over
kickback or torque reaction during start-up. The operator can
control torque reactions or kickback forces, if proper precautions
are taken.
b) Never place your hand near the rotating accessory.
Accessory may kickback over your hand.
c) Do not position your body in the area where power tool
will move if kickback occurs. Kickback will propel the tool
in direction opposite to the wheel’s movement at the point of
snagging.
d) Use special care when working corners, sharp edges etc.
Avoid bouncing and snagging the accessory. Corners, sharp
edges or bouncing have a tendency to snag the rotating accessory
and cause loss of control or kickback.
e) Do not attach a saw chain woodcarving blade or toothed
saw blade. Such blades create frequent kickback and loss of control.
Safety Warnings Specic for Grinding and Abrasive Cutting-
O Operations:
a) Use only wheel types that are recommended for your
power tool and the specic guard designed for the selected
wheel. Wheels for which the power tool was not designed cannot
be adequately guarded and are unsafe.
b) The guard must be securely attached to the power tool
and positioned for maximum safety, so the least amount
of wheel is exposed towards the operator. The guard helps
to protect the operator from broken wheel fragments, accidental
contact with wheel and sparks that could ignite clothing.
c) Wheels must be usedonly for recommended applications.
For example: do not grind with the side of cut-o wheel.
Abrasive cut-o wheels are intended for peripheral grinding, side
forces applied to these wheels may cause them to shatter.
d) Always use undamaged wheel anges that are of correct
size and shape for your selected wheel. Proper wheel anges
support the wheel thus reducing the possibility of wheel breakage.
Flanges for cut-o wheels may be dierent from grinding wheel
anges.
e) Do not use worn down wheels from larger power tools.
Wheel intended for larger power tool is not suitable for the higher
speed of a smaller tool and may burst.
Additional Safety Warnings Specic for Abrasive Cutting-O
Operations:
a) Do not “jam”the cut-o wheel or apply excessive pressure.
Do not attempt to make an excessive depth of cut. Overstressing
the wheel increases the loading and susceptibility to twisting or
binding of the wheel in the cut and the possibility of kickback or wheel
breakage.
b) Do not position your body in line with and behind the
rotating wheel.When the wheel, at the point of operation, is moving
away from your body, the possible kickback may propel the spinning
wheel and the power tool directly at you.
c) When wheelis binding orwhen interruptinga cut for any
reason, switch o the power tool and hold the power tool
motionless until the wheel comes to a complete stop. Never
attempt to remove thecut-o wheel from the cut whilethe
wheel is in motion otherwise kickback may occur. Investigate
and take corrective action to eliminate the cause of wheel binding.
d) Do not restart the cutting operation in the workpiece. Let
the wheel reach full speed and carefully re-enter the cut. The
wheel may bind, walk up or kickback if the power tool is restarted in
the workpiece.
e) Support panels or any oversized workpieceto minimize the
risk of wheel pinching and kickback. Large workpieces tend to sag
under their own weight. Supports must be placed under the workpiece
near the line of cut and near the edge of the workpiece on both sides
of the wheel.
f) Use extra caution when making a “pocket cut” into existing
wallsor otherblind areas.The protruding wheel may cut gas or
water pipes, electrical wiring or objects that can cause kickback.
Safety Warnings Specic for Sanding Operations:
a) Do not use excessively oversized sanding disc paper.
Follow manufacturers recommendations, when selecting
sanding paper. Larger sanding paper extending beyond the
sanding pad presents a laceration hazard and may cause snagging,
tearing of the disc or kickback.
Safety Warnings Specic for Wire Brushing Operations:
a) Be aware that wire bristles are thrown by the brush
even during ordinary operation. Do not overstress the wires
by applying excessive load to the brush. The wire bristles can
easily penetrate light clothing and/or skin.
b) If the use of a guard is recommended for wire brushing,
do not allow any interference of the wire wheel or brush
with the guard. Wire wheel or brush may expand in diameter due
to work load and centrifugal forces.
Additional Safety and Working Instructions
When grinding metal, ying sparks are produced. Take care that
no persons are endangered. Because of the danger of re, no

D
Deutsch
14
GB
English
combustible materials should be located in the vicinity (spark ight
zone). Do not use dust extraction.
Avoid ying sparks and sanding dust hit your body.
Never reach into the danger area of the machine when it is running.
Immediately switch o the machine in case of considerable vibra-
tions or if other malfunctions occur. Check the machine in order to
nd out the cause.
Under extreme conditions (e.g. smooth-grinding metals with
the arbour and vulcanized bre grinding disk), signicant
contamination can build up on the inside of the angle grinder. For
safety reasons, in such conditions a ground fault interrupter must
be connected in series. If the ground fault interrupter trips the
machine must be sent for service.
Chips and splinters must not be removed while the machine is
running.
MAINS CONNECTION
Connect only to single-phase AC system voltage as indicated on
the rating plate. It is also possible to connect to sockets without an
earthing contact as the design conforms to safety class II.
Appliances used at many dierent locations including wet room
and open air must be connected via a residual current device (FI,
RCD, PRCD) of 30mA or less.
Only plug-in when machine is switched o.
Do not let any metal parts enter the airing slots - danger of short
circuit!
Inrush currents cause short-time voltage drops. Under unfavoura-
ble power supply conditions, other equipment may be aected. If
the system impedance of the power supply is lower than 0,2 Ohm,
disturbances are unlikely to occur.
SPECIFIED CONDITIONS OF USE
The angle grinder is intended for grinding and cutting metal, stone
and ceramicmaterials as well as sanding and wire brushing.
Use the cutting guard from the accessories range for cutting
application.
Please refer to the instructions supplied by the accessory
manufacturer.
The machine is suitable only for working without water.
WORKING INSTRUCTIONS
For accessories intended to be tted with threaded hole wheel,
ensure that the thread in the wheel is long enough to accept the
spindle length.
Always use and store the cutting and grinding disks according to
the manufacturer‘s instructions.
Always use the correct guard for cutting and grinding.
The grinding surface of the centre depressed disks must be moun-
ted min. 2 mm below the plane of the guard lip.
The adjusting nut must be tightened before starting to work with
the machine.
Always use the auxiliary handle.
The workpiece must be xed if it is not heavy enough to be steady.
Never move the workpiece towards the rotating disk by hand.
The ange nut must be securely tightened before the machine is
started.
If the tool is not securely tightened with the ange nut, it is pos-
sible that the tool will lose the required clamping force when it is
decelerated.
In the event that a power failure occurs whilst the machine is
operating, the brake function will be inoperative.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all times.
If the supply cord of this power tool is damaged, it must be
replaced by a specially prepared cord available through the service
organization.
Use only AEG accessories and spare parts. Should components need to
be replaced which have not been described, please contact one of our
AEG service agents (see our list of guarantee/service addresses).
If needed, an exploded view of the tool can be ordered. Please state
the Article No. as well as the machine type printed on the label
and order the drawing at your local service agents or directly at:
Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnen-
den, Germany.
SYMBOLS
CAUTION! WARNING! DANGER!
Please read the instructions carefully before starting the
machine.
Always wear goggles when using the machine.
Wear gloves!
Always disconnect the plug from the socket before
carrying out any work on the machine.
Do not use force.
Only for cutting work.
Only for grinding.
Accessory - Not included in standard equipment, availa-
ble as an accessory.
Do not dispose of electric tools together with household
waste material.Electric toolsand electronic equipment
that have reached the end of their life must be collected
separately andreturnedto an environmentallycompatible
recycling facility. Check with your local authority or retailer
for recycling adviceand collectionpoint.
Class II tool. Tool in which protection against electric
shock does not rely on basic insulation only, but in which
additional safety precautions, such as double insulation
or reinforced insulation, are provided. There being
no provision for protective earthing or reliance upon
installation conditions.
UkrSEPRO Conformity Mark
EurAsian Conformity Mark

D
Deutsch
15
D
Deutsch
TECHNISCHE DATEN
Winkelschleifer WS 8-100 WS 8-115 WS 8-115 K
Nennaufnahmeleistung 800 W 800W 800 W
Nenndrehzahl 12000 min -1 12000 min -1 12000 min -1
D= Schleifscheibendurchmesser max.
d= Bohrungsdurchmesser
100 mm
16 mm 115 mm 22,2 mm 115 mm 22,2 mm
b= Trennscheibendicke min. / max. 1/3 mm 1/3 mm 1/3 mm
b= Schleifscheibendicke max. 6 mm 6 mm 6 mm
D= Schleiächendurchmesser max. 100 mm 115 mm 115 mm
D= Topfbürstendurchmesser max. 65 mm 75 mm 75 mm
Spindelgewinde M 10 M 14 M 14
Gewicht nach EPTA-Prozedur 01/2003 1,8 kg 1,9 kg 1,9 kg
Geräuschinformation
Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A)) 86,3 dB (A) 86,3 dB (A) 86,3 dB (A)
Schallleistungspegel (Unsicherheit K=3dB(A)) 97,3 dB (A) 97,3 dB (A) 97,3 dB (A)
Gehörschutz tragen!
Vibrationsinformationen
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Oberächenschleifen:
Schwingungsemissionswert ah,SG
Unsicherheit K=
4,2m/s2
1,5m/s2
4,2m/s2
1,5m/s2
4,2m/s2
1,5m/s2
Schleifen mit Schleifblatt:
Schwingungsemissionswert ah,DS
Unsicherheit K=
4,2 m/s2
1,5m/s2
4,2 m/s2
1,5m/s2
4,2 m/s2
1,5m/s2
TECHNISCHE DATEN
Winkelschleifer WS 8-125 WS 8-125 K
Nennaufnahmeleistung 800 W 800W
Nenndrehzahl 12000 min -1 12000 min -1
D= Schleifscheibendurchmesser max.
d= Bohrungsdurchmesser
125 mm
22,2 mm 125 mm 22,2 mm
b= Trennscheibendicke min. / max. 1/3 mm 1/3 mm
b= Schleifscheibendicke max. 6 mm 6 mm
D= Schleiächendurchmesser max. 125 mm 125 mm
D= Topfbürstendurchmesser max. 75 mm 75 mm
Spindelgewinde M 14 M 14
Gewicht nach EPTA-Prozedur 01/2003 1,9 kg 1,9kg

D
Deutsch
16
D
Deutsch
Geräuschinformation
Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel (Unsicherheit K=3dB(A)) 86,3 dB (A) 86,3 dB (A)
Schallleistungspegel (Unsicherheit K=3dB(A)) 97,3 dB (A) 97,3 dB (A)
Gehörschutz tragen!
Vibrationsinformationen
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.
Oberächenschleifen:
Schwingungsemissionswert ah,SG
Unsicherheit K=
4,2m/s2
1,5m/s2
4,2m/s2
1,5m/s2
Schleifen mit Schleifblatt:
Schwingungsemissionswert ah,DS
Unsicherheit K=
4,2 m/s2
1,5m/s2
4,2 m/s2
1,5m/s2
Bei anderen Anwendungen, wie z.B. Trennschleifen oder Schleifen mit der Stahldrahtbürste können sich andere Vibrationswerte ergeben!
WARNUNG!
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläuge
Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:
Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER
Gemeinsame Sicherheitshinweise zum Schleifen,
Sandpapierschleifen, Arbeiten mit Drahtbürsten und
Trennschleifen:
a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer,
Sandpapierschleifer, Drahtbürste und Trennschleifma-
schine. Beachten Sie alle Sicherheitshinweise, Anwei-
sungen, Darstellungen und Daten, die Sie mit dem Gerät
erhalten. Wenn Sie die folgenden Anweisungen nicht beachten,
kann es zu elektrischem Schlag, Feuer und/oder schweren Verlet-
zungen kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet zum Polieren.
Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist,
können Gefährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Zubehör, das vom Hersteller nicht
speziell für dieses Elektrowerkzeug vorgesehen und emp-
fohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerk-
zeug befestigen können, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs muss
mindestens so hoch sein wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl. Zubehör, das sich schneller als
zulässig dreht, kann zerbrechen und umheriegen.
e) Außendurchmesser und Dicke des Einsatzwerkzeugs
müssen den Maßangaben Ihres Elektrowerkzeugs
entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht
ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz müssen genau
auf das Gewinde der Schleifspindel passen. Bei Ein-
satzwerkzeugen, die mittels Flansch montiert werden,
muss der Lochdurchmesser des Einsatzwerkzeugs zum
Aufnahmeansch des Flansches passen. Einsatzwerkzeuge,
die nicht genau am Einsatzwerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können zum Verlust der
Kontrolle führen.
g) VerwendenSie keine beschädigten Einsatzwerkzeuge.
KontrollierenSievorjeder VerwendungEinsatzwerk-
zeuge wieSchleifscheiben auf Absplitterungen undRisse,
Schleifteller auf Risse, Verschleiß oder starkeAbnutzung,
Drahtbürsten auf lose oder gebrochene Drähte. Wenn das
Elektrowerkzeug oder dasEinsatzwerkzeugherunterfällt,
überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein
unbeschädigtesEinsatzwerkzeug.WennSie das Einsatzwerk-
zeug kontrolliert undeingesetzt haben, haltenSie und in
der Nähebendliche Personen sich außerhalbder Ebene des
rotierenden Einsatzwerkzeugs auf und lassen Sie das Elek-
trowerkzeug eine Minutelangmit Höchstdrehzahl laufen.
Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie
je nach Anwendung Vollgesichtsschutz, Augenschutz oder
Schutzbrille.Soweit angemessen,tragen Sie Staubmaske,

D
Deutsch
17
D
Deutsch
Gehörschutz, Schutzhandschuhe oder Spezialschürze, die
kleine Schleif- undMaterialpartikel von Ihnenfernhält.
Die Augen sollen vor herumiegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendungen entstehen. Staub- oder
Atemschutzmaske müssen den bei der Anwendung entstehenden
Staub ltern. Wenn Sie lange lautem Lärm ausgesetzt sind, können
Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf sicheren Abstand zu
Ihrem Arbeitsbereich. Jeder, der denArbeitsbereich betritt,
musspersönlicheSchutzausrüstung tragen.Bruchstücke des
Werkstücks oder gebrochener Einsatzwerkzeuge können wegiegen
und Verletzungen auch außerhalb des direkten Arbeitsbereichs
verursachen.
j) Halten Sie das Elektrowerkzeug nur an den isolierten
Griächen,wennSieArbeiten ausführen,beidenen das Ein-
satzwerkzeug verborgene Stromleitungen oderdas eigene
Netzkabel treen kann.Der Kontakt mit einer spannungsführen-
den Leitung kann auch metallene Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag führen.
k) HaltenSie dasNetzkabelvonsichdrehendenEinsatz-
werkzeugen fern. Wenn Sie die Kontrolle über das Elektrowerk-
zeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden
und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug
geraten.
l) Legen Sie dasElektrowerkzeugniemals ab, bevordas
Einsatzwerkzeug völligzum Stillstand gekommen ist. Das
sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablageäche
geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug
verlieren können.
m) Lassen Sie dasElektrowerkzeugnicht laufen,während
Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem
sich drehenden Einsatzwerkzeug erfasst werden und das Einsatz-
werkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres
Elektrowerkzeugs.Das Motorgebläse zieht Staub in das Gehäuse,
und eine starke Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe
brennbarer Materialien.Funken können diese Materialien
entzünden.
p) Verwenden Siekeine Einsatzwerkzeuge, dieüssige
Kühlmittelerfordern. Die Verwendung von Wasser oder anderen
üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder
blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe,
Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu
einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch
wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung
des Einsatzwerkzeugs an der Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert,
kann sich die Kante der Schleifscheibe, die in das Werkstück ein-
taucht, verfangen und dadurch die Schleifscheibe ausbrechen oder
einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann
auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung
der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben
auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften
Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete
Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert
werden.
a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie
Ihren Körper und Ihre Arme in eine Position, in der Sie die
Rückschlagkräfte abfangen können. Verwenden Sie immer
den Zusatzgri, falls vorhanden, um die größtmögliche
Kontrolle über Rückschlagkräfte oder Reaktionsmomente
beim Hochlauf zu haben. Die Bedienperson kann durch geeignete
Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte
beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Ein-
satzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag
über Ihre Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in den das
Elektrowerkzeug bei einem Rückschlag bewegt wird. Der
Rückschlag treibt das Elektrowerkzeug in die Richtung entgegenge-
setzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken,
scharfen Kanten usw. Verhindern Sie, dass Einsatzwerk-
zeuge vom Werkstück zurückprallen und verklemmen. Das
rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder
wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen
Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt.
Solche Einsatzwerkzeuge verursachen häug einen Rückschlag oder
den Verlust der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise zum Schleifen und
Trennschleifen:
a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug
zugelassenen Schleifkörper und die für diese Schleifkörper
vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elekt-
rowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt
werden und sind unsicher.
b) Die Schutzhaube muss sicher am Elektrowerkzeug ange-
bracht und für ein Höchstmaß an Sicherheit so eingestellt
sein, dass der kleinstmögliche Teil des Schleifkörpers oen
zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson
vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie
Funken, die Kleidung entzünden könnten, zu schützen.
c) Schleifkörperdürfennur fürdie empfohlenen Einsatzmög-
lichkeitenverwendet werden.Zum Beispiel:Schleifen Sie nie
mitder Seitenäche einerTrennscheibe.Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche
Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
d) Verwenden Sie immer unbeschädigte Spannanschein
der richtigen Größe und Form für die von Ihnen gewählte
Schleifscheibe.Geeignete Flansche stützen die Schleifscheibe und
verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für
Trennscheiben können sich von den Flanschen für andere Schleifschei-
ben unterscheiden.
e) Verwenden Sie keine abgenutzten Schleifscheiben von
größeren Elektrowerkzeugen. Schleifscheiben für größere Elek-
trowerkzeuge sind nicht für die höheren Drehzahlen von kleineren
Elektrowerkzeugen ausgelegt und können brechen.
Weitere besondere Sicherheitshinweise zum Trennschleifen:
a) Vermeiden Sie einBlockieren der Trennscheibe oder zu
hohen Anpressdruck. Führen Sie keine übermäßig tiefen
Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren

D
Deutsch
18
D
Deutsch
Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren
und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereichvor undhinter der rotierenden
Trennscheibe.Wenn Sie die Trennscheibe im Werkstück von sich
wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug
mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Fallsdie Trennscheibeverklemmt oderSie dieArbeitunter-
brechen, schalten Sie das Gerätaus und halten Sie esruhig, bis
die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie,
die noch laufendeTrennscheibe aus dem Schnitt zu ziehen,
sonst kannein Rückschlagerfolgen.Ermitteln und beheben Sie
die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeugnicht wieder ein, solange
es sich imWerkstück bendet. Lassen Siedie Trennscheibe
erst ihre volle Drehzahl erreichen,bevor Sie den Schnitt
vorsichtigfortsetzen.Anderenfalls kann die Scheibe verhaken, aus
dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab, um das
RisikoeinesRückschlagsdurcheineeingeklemmte Trenn-
scheibezu vermindern.Große Werkstücke können sich unter ihrem
eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten
abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als
auch an der Kante.
f) Seien Sie besonders vorsichtigbei „Taschenschnitten“ in
bestehende Wände oderandere nichteinsehbare Bereiche.
Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder andere Objekte einen
Rückschlag verursachen.
Besondere Sicherheitshinweise zum Sandpapierschleifen:
a) Benutzen Sie keine überdimensionierten Schleifblätter,
sondern befolgen Sie die Herstellerangaben zur Schleif-
blattgröße. Schleifblätter, die über den Schleifteller hinausragen,
können Verletzungen verursachen sowie zum Blockieren, Zerreißen
der Schleifblätter oder zum Rückschlag führen.
Besondere Sicherheitshinweise zum Arbeiten mit
Drahtbürsten:
a) Beachten Sie, dass die Drahtbürste auch während des
üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie
die Drähte nicht durch zu hohen Anpressdruck. Wegiegende
Drahtstücke können sehr leicht durch dünne Kleidung und/oder die
Haut dringen.
b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass
sich Schutzhaube und Drahtbürste berühren können. Teller-
und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte
ihren Durchmesser vergrößern.
Weitere Sicherheits- und Arbeitshinweise
Beim Schleifen von Metallen entsteht Funkenug. Darauf achten,
dass keine Personen gefährdet werden. Wegen der Brandgefahr
dürfen sich keine brennbaren Materialien im Funkenugbereich
benden. Keine Staubabsaugung verwenden.
Vermeiden Sie, dass Funkenug und Schleifstaub den Körper
treen.
Nicht in den Gefahrenbereich der laufenden Maschine greifen.
Gerät sofort ausschalten, wenn beträchtliche Schwingungen
auftreten oder andere Mängel festgestellt werden. Überprüfen Sie
die Maschine, um die Ursache festzustellen.
Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von
Metallen mit Stützteller und Vulkaneber-Schleifscheibe) kann
sich eine starke Verschmutzung im Inneren des Winkelschleifers
(Metallablagerungen) aufbauen. Bei solchen Einsatzbedingungen
ist aus Sicherheitsgründen das Vorschalten eines Fehlerstrom-
Schutzschalters zwingend erforderlich. Nach Ansprechen des
FI-Schutzschalters muss die Maschine zur Wartung eingesandt
werden.
Späne oder Splitter dürfen bei laufender Maschine nicht entfernt
werden.
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungs-
schild angegebene Netzspannung anschließen. Anschluss ist auch
an Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der
Schutzklasse II vorliegt.
Steckdosen in Feuchträumen und Außenbereichen müssen mit
Fehlerstrom-Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein. Das
verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte
beachten Sie das bei der Verwendung unseres Gerätes.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Wegen Kurzschlussgefahr dürfen Metallteile nicht in die Lüftungs-
schlitze gelangen.
Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen.
Bei ungünstigen Netzbedingungen können Beeinträchtigungen
anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,2 Ohm
sind keine Störungen zu erwarten.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Winkelschleifer ist bestimmt zum Schleifen und Trennschleifen
von Metall-, Stein- undKeramikwerkstoen sowie zumSandpa-
pierschleifenund Arbeiten mitDrahtbürsten.
Für Trennarbeiten geschlossene Schutzhaube aus dem Zubehörpro-
gramm verwenden.
Beachten Sie auch die Hinweise der Zubehörhersteller.
Das Elektrowerkzeug ist nur für Trockenbearbeitung geeignet.
ARBEITSHINWEISE
Vergewissern Sie sich bei Schleifwerkzeugen mit Gewindeein-
satz, dass das Gewinde lang genug ist, um die Spindellänge
aufzunehmen.
Trenn- und Schleifscheiben stets gemäß den Angaben des Herstel-
lers verwenden und aufbewahren.
Beim Schruppen und Trennen immer mit Schutzhaube arbeiten.
Gekröpfte Schleifscheiben müssen so montiert werden,dass ihre
Schleiäche mind. 2 mm unter der Ebene desSchutzhaubenrandes
endet.
Die Flanschmutter muss vor Inbetriebnahme der Maschine
angezogen sein.
Stets den Zusatzhandgri verwenden.
Das zu bearbeitende Werkstück muss festgespannt werden, sofern
es nicht durch sein Eigengewicht hält. Niemals Werkstück mit der
Hand gegen die Scheibe führen.
Die Flanschmutter muss vor Inbetriebnahme der Maschine fest
angezogen sein.
Sollte das Einsatzwerkzeug mit der Flanschmutter nicht fest
angezogen werden, besteht die Möglichkeit, dass das Einsatz-
werkzeug beim Abbremsen die notwendige Spannkraft verliert.
Bei einer Stromunterbrechung und noch eingeschalteter Maschine
ist die Bremsfunktion nicht gegeben.
