afx light STROBE-FX User manual

©Copyright LOTRONIC 2015 STROBE-FX 1
STROBE Light effect
STROBE-FX Code 15-1722
User Manual
Manuel d’Utilisation
Bedienungsanleitung
Handleiding
Manual de utilizare
Navodila za uporabo
Manual de uso
Instrukcja obsługi

©Copyright LOTRONIC 2015 STROBE-FX 2
1. Safety Instructions
•Please keep this User Manual for future reference. If you sell the unit to another user, be sure that he also receives
this instruction booklet.
•Unpack and check the unit carefully that it has not been damaged during transport before using the unit.
•Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit.
•The unit should be connected to a main socket outlet with a protective earth connection
•The unit is for indoor use only in a dry location.
•The unit must be installed in a location with adequate ventilation, at least 0.5m from adjacent surfaces. Be sure that
no ventilation slots are blocked.
•Disconnect mains power before fuse replacement or servicing.
•Replace fuse only with the same type.
•Make sure there are no inflammable materials close to the unit during operation.
•Use safety cable when fixing this unit.
•In the event of serious operating problem, stop using the unit immediately.
•Never try to repair the unit by yourself. Repair carried out by unskilled people can lead to damage or malfunction.
Please contact the nearest authorized technical assistance center and always use the same type of spare parts.
•Do not touch any wires during operation as high voltage might be causing electric shock.
•The product is for decorative purposes only and not suitable as a household room illumination.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain
readily operable.
2. Specifications
Supply Voltage: .............................................................................................................................. AC100～240V 50/60HZ
Power: ..........................................................................................................................................................................48W
Light source: .........................................................................................................................................98x white SMD LED
Fuse: ................................................................................................................................................................................3A
Operating modes：...........................................................DMX, Auto-run, Sound Control, Master-slave + remote control
Dimensions: .........................................................................................................................................245 x 218 x 123mm
Weight: .................................................................................................................................................................... 1.45kg
3. Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid
vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and
able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times the weight
of the unit when installing the fixture.
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can pass
by or under it.
GB

©Copyright LOTRONIC 2015 STROBE-FX 3
4. How To Control The Unit
Master mode: any unit cans work for master fixture,
Slave mode: must be setting DMX address value for Slave.
DMX code setting: d1~d512

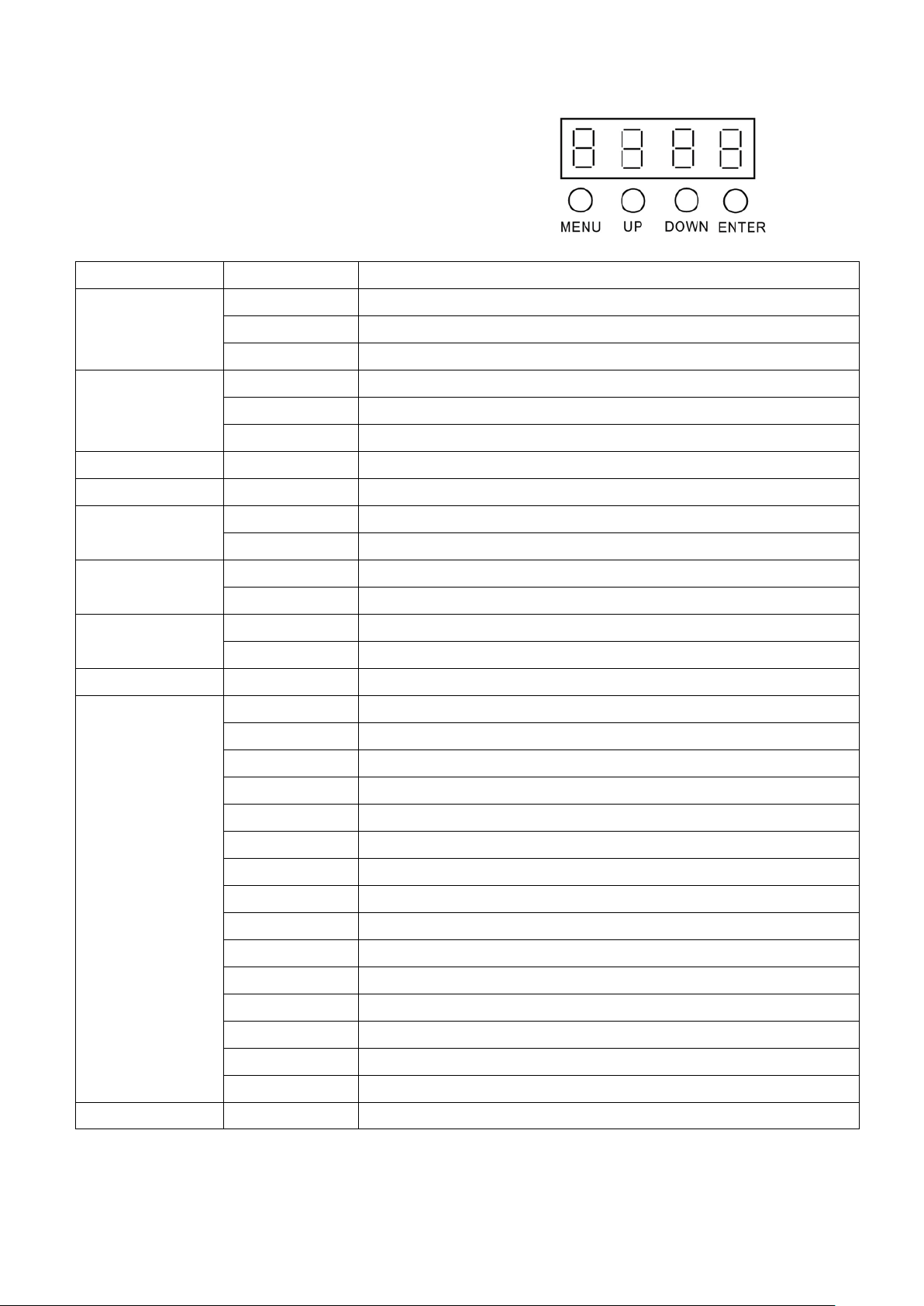

SETTING MENU LED DISPLAY:
Mode Program Description
Auto
Au-1 Auto program 1
Au-2 Auto program 2
Au-3 Auto program 3
Sound
So-1 Sound program 1
So-2 Sound program 2
So-3 Sound program 3
Speed SP1—SP9 Speed value for program adjustable
Sensitivity Se1—Se9 MIC value adjustable
Silent scene OFF The fixture is open light on music by Sound program
ON The fixture is closed light on music by Sound program
InFr ON Enable IR remote controller signal receiving.
OFF Disenable IR remote controller signal receiving.
Addr 4CH 4 channels DMX mode
9CH 9 channels DMX mode
Slave Slav Slave
Color
C1 LED1
C2 LED2
C3 LED3
C4 LED4
C5 LED5
C6 LED1 + LED2
C7 LED2 + LED3
C8 LED3 + LED4
C9 LED4 + LED5
C10 LED1 + LED2 + LED3
C11 LED3 + LED4 + LED5
C12 LED1 + LED3 + LED5
C13 LED2 + LED3 + LED4
C14 LED1 + LED2 + LED4 + LED5
C15 LED1 + LED2 + LED3 + LED4 + LED5
Dimming Dim1 – dim9 Dimming value for program adjustable

©Copyright LOTRONIC 2015 STROBE-FX 4
4 Channel DMX values
CH1
0~9 No function
10~19 LED1
20~29 LED2
30~39 LED3
40~49 LED4
50~59 LED5
60~69 LED1 +LED2
70~79 LED1 + LED3
80~89 LED1 + LED4
90~99 LED1 + LED5
100~109 LED2 + LED3
110~119 LED2 + LED4
120~129 LED2 +LED5
130~139 LED3 + LED4
140~149 LED3 +LED5
150~159 LED4 +LED5
160~169 LED1 + LED2 + LED3
170~179 LED1 + LED2 + LED4
180~189 LED1 + LED2 + LED5
190~199 LED1 + LED3 + LED4
200~209 LED1 + LED3 + LED5
210~219 LED2 + LED3 + LED4
220~229 LED2 + LED3 + LED5
230~239 LED3 + LED4 + LED5
240~259 LED1 + LED2 + LED3 + LED4
250~255 LED1 +LED2 +LED3 + LED4 +LED5
CH2 10~255 LED Strobe (From slow to fast)
CH3 10~199 Auto DMX
200~255 Sound DMX
CH4 0~255 Auto DMX Speed (From slow to fast)
9 Channel DMX values
CH1 0~255 LED1
CH2 0~255 LED2
CH3 0~255 LED3
CH4 0~255 LED4
CH5 0~255 LED5
CH6 0~255 Dimming
CH7 10~255 LED Strobe (From slow to fast)
CH8 10~199 Auto DMX

©Copyright LOTRONIC 2015 STROBE-FX 5
200~255 Sound DMX
CH9 0~255 Auto DMX Speed (From slow to fast)

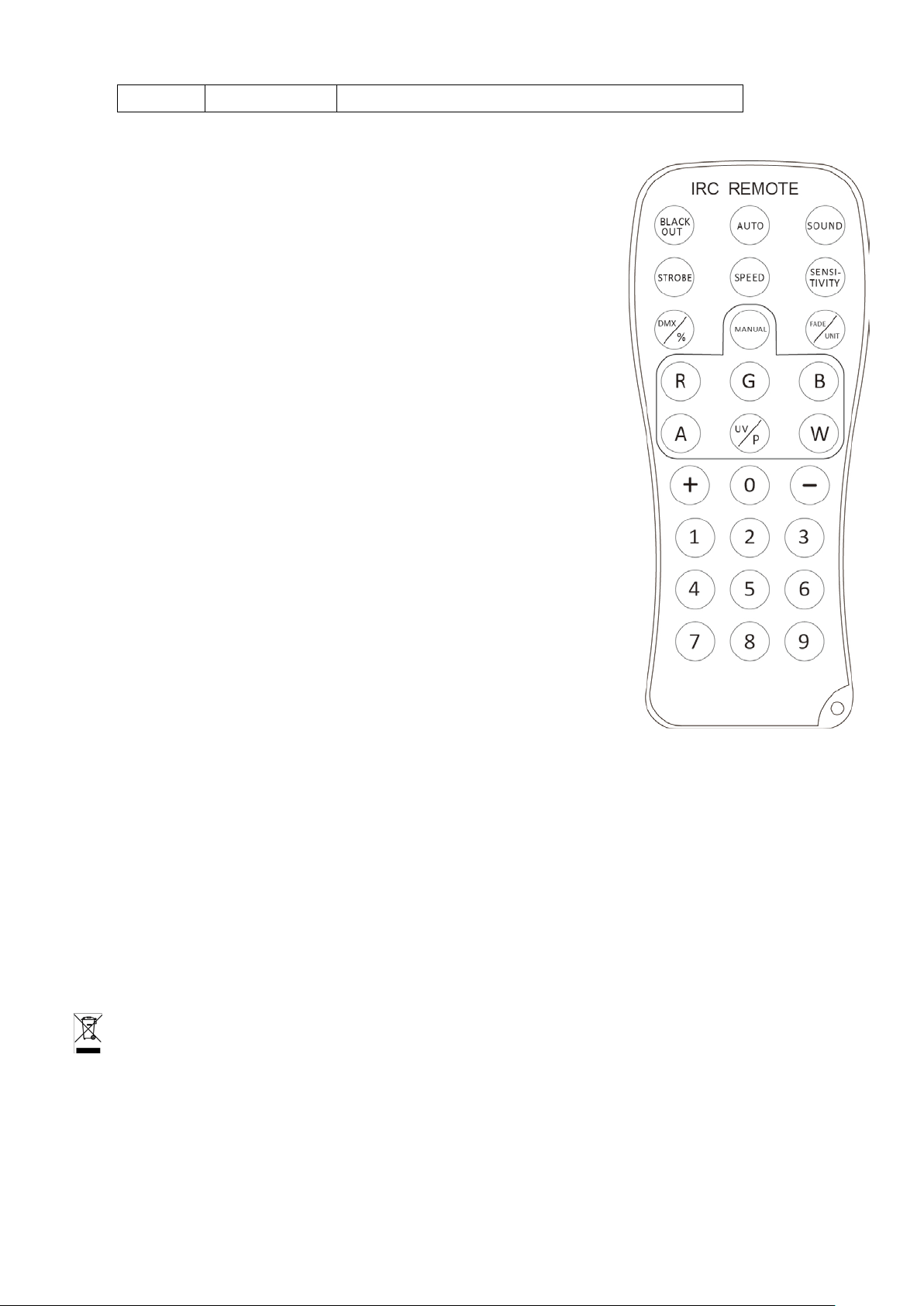

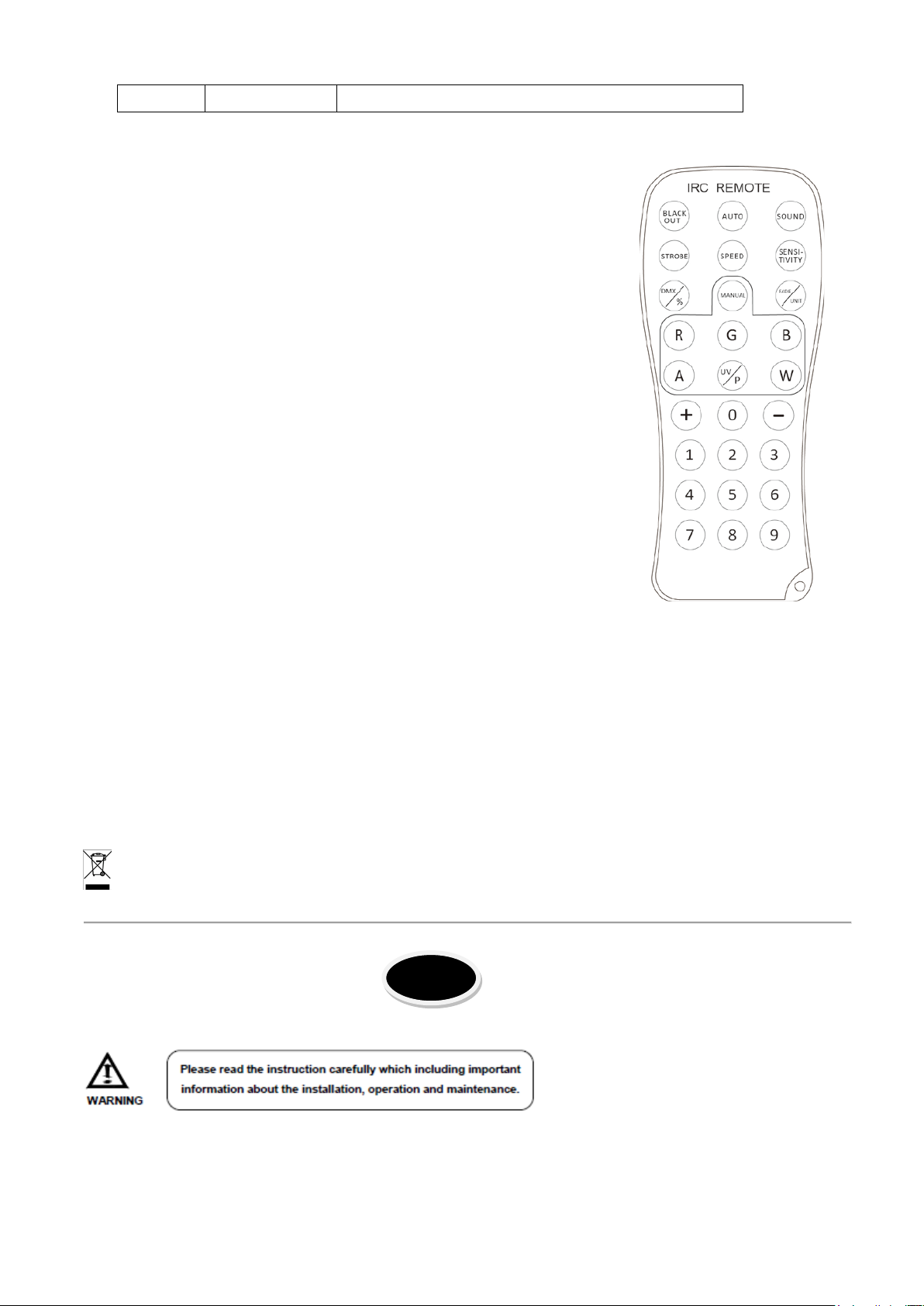

5. REMOTE CONTROLLED OPERATION
BLACK: OUT: light On / Off (return the present program)
AUTO:Press to select the automatic mode.
SOUND: Press to select the sound controlled mode.
STROBE:Press STROBE button and then + / - buttons to set the strobe speed.
SPEED:Press SPEED and then + / - buttons to set a different speed.
SENSITIVITY
To adjust sound sensitivity for in Sound-Active mode
1. Press <SENSITIVITY> on the IRC.
2. Press <+> or <–> to either increase or decrease sound sensitivity.
DMX/%
To enable DMX or disallow DMX on the product
Press <DMX> on the IRC, the product work on the DMX controlling modes.
MANUAL Mode
1. Press <MANUAL> on the IRC.
2. Press <R>, <G>, <B>, <W>, <A>, <UV> (red, green, blue .white or amber) to choose your
color.
FADE Mode
To adjust the FADE speed of the automatic program , the sound active program and the manual mode.
1. Press <FADE> on the IRC.
2. Press < FADE > again to turn off the FADE.
Number 1~9
To adjust the brightness value of the automatic program , the sound active program and Manual Mode.
1. Press digit <1> to <9> to change different brightness on the device.
6. Fixture Cleaning
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to optimize light
output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty
surrounding can cause greater accumulation of dirt on the unit’s optics.
•Clean with soft cloth using normal glass cleaning fluid.
•Always dry the parts carefully.
•Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days.
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling
centre. Ask your local authorities or your dealer about the way to proceed.

©Copyright LOTRONIC 2015 STROBE-FX 6
Lire attentivement les consignes de sécurité qui contiennent des
informations importantes concernant l’installation, le fonctionnement
1. Consignes de sécurité
•Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état.
•Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiquée sur la plaque signalétique de l’appareil.
•Uniquement pour utilisation à l’intérieur à un endroit sec!
•Installez l’appareil à un endroit bien ventilé à une distance minimum de 0,5m de toute surface. Assurez-vous que les
fentes de ventilation ne sont pas bloquées.
•Débranchez l’appareil du secteur avant toute manipulation ou entretien.
•Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes
caractéristiques que l’ancien.
•Vérifiez qu’aucun matériau inflammable ne se trouve à proximité de l’effet pendant le fonctionnement.
•Fixez l’appareil avec un câble de sécurité.
•En cas de dysfonctionnement, arrêtez immédiatement l’appareil et débranchez-le du secteur.
•N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des
dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux
pièces d’origine.
•Ne pas toucher de fils électriques pendant le fonctionnement car les tensions élevées peuvent provoquer une
électrocution.
•L’appareil fait partie des appareils électriques de CLASSE I ce qui signifie qu’il doit être relié à la terre. Il faut le brancher
sur une prise secteur pourvu d’un contact de terre.
•Le luminaire ne doit servir qu’à des fins décoratives et ne convient pas comme éclairage domestique normal.
DISPOSITIF DE COUPURE: Lorsqu’une fiche SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur,
ce dispositif doit rester facilement accessible à tout moment
2. Caractéristiques techniques
Alimentation: .................................................................................................................................AC100～240V 50/60HZ
Consommation: ...........................................................................................................................................................48W
LED: .................................................................................................................................................. 98 LED SMD blanches
Fusible: .......................................................................................................................................................................... F3A
Modes de fonctionnement：............ DMX, Automatique, contrôlé par la musique, Maître-esclave ou la télécommande
Dimensions: .........................................................................................................................................245 x 218 x 123mm
Poids: ....................................................................................................................................................................... 1,45kg
3. Installation
Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter des
vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer l’appareil
est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez toujours un câble
de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être installé par des
professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne ne peut passer
en-dessous.
F

©Copyright LOTRONIC 2015 STROBE-FX 7
4. Contrôle de l’appareil
Mode Maître: Chaque appareil peut être désigné comme maître
Mode esclave: il faut régler l’appareil comme Slave.
Adresse DMX: d1~d512
Menu de réglage:
Mode Programme Description
Auto
Au-1 Programme automatique 1
Au-2 Programme automatique 2
Au-3 Programme automatique 3
Sound
So-1 Programme active par le son 1
So-2 Programme active par le son 2
So-3 Programme active par le son 3
Speed SP1—SP9 Vitesse
Sensitivity Se1—Se9 Sensibilité du microphone
Silent scene OFF La lumière reste allumée pendant une période de silence en mode musical
ON La lumière est éteinte pendant une période de silence en mode musical
InFr ON Activation du récepteur du signal IR de la télécommande
OFF Désactivation du récepteur du signal IR de la télécommande
Addr 4CH Mode 4 canaux DMX
9CH Mode 9 canaux DMX
Slave Slav Esclave
Color
C1 LED1
C2 LED2
C3 LED3
C4 LED4
C5 LED5
C6 LED1 + LED2
C7 LED2 + LED3
C8 LED3 + LED4
C9 LED4 + LED5
C10 LED1 + LED2 + LED3
C11 LED3 + LED4 + LED5
C12 LED1 + LED3 + LED5
C13 LED2 + LED3 + LED4
C14 LED1 + LED2 + LED4 + LED5
C15 LED1 + LED2 + LED3 + LED4 + LED5
Dimming Dim 1 – dim 9 Variateur

©Copyright LOTRONIC 2015 STROBE-FX 8
4 canaux DMX
CH1
0~9 Pas de fonction
10~19 LED1
20~29 LED2
30~39 LED3
40~49 LED4
50~59 LED5
60~69 LED1 +LED2
70~79 LED1 + LED3
80~89 LED1 + LED4
90~99 LED1 + LED5
100~109 LED2 + LED3
110~119 LED2 + LED4
120~129 LED2 +LED5
130~139 LED3 + LED4
140~149 LED3 +LED5
150~159 LED4 +LED5
160~169 LED1 + LED2 + LED3
170~179 LED1 + LED2 + LED4
180~189 LED1 + LED2 + LED5
190~199 LED1 + LED3 + LED4
200~209 LED1 + LED3 + LED5
210~219 LED2 + LED3 + LED4
220~229 LED2 + LED3 + LED5
230~239 LED3 + LED4 + LED5
240~259 LED1 + LED2 + LED3 + LED4
250~255 LED1 +LED2 +LED3 + LED4 +LED5
CH2 10~255 Strobo à LED (lent->rapide)
CH3 10~199 DMXAutomatique
200~255 DMX contrôlé par le son
CH4 0~255 Vitesse DMX automatique (lent->rapide)
9 canaux DMX
CH1 0~255 LED1
CH2 0~255 LED2
CH3 0~255 LED3
CH4 0~255 LED4
CH5 0~255 LED5
CH6 0~255 Variateur
CH7 10~255 Strobo à LED (lent->rapide)
CH8 10~199 DMXAutomatique
200~255 DMX contrôlé par le son

©Copyright LOTRONIC 2015 STROBE-FX 9
CH9 0~255 Vitesse DMX automatique (lent->rapide)
5. TELECOMMANDE
AUTO : Appuyez sur la touche AUTO pour sélectionner le fonctionnement
automatique
SOUND : Appuyez sur SOUND pour sélectionner le mode d’activation audio
SPEED : Appuyez sur SPEED et ensuite sur + ou – pour régler la vitesse
BLACK OUT : Lumière Marche/Arrêt (retour au mode en cours)
FLASH : Appuyez sur FLASH et ensuite sur + ou – pour régler la vitesse des éclairs.
SENSITIVITY
Règle la sensibilité en mode audio
1. Appuyez sur <SENSITIVITY> sur la télécommande
2. Appuyez sur <+> ou <–> pour augmenter ou baisser la sensibilité.
DMX/%
Activation/désactivation de la fonction DMX
Appuyez sur <DMX> sur la télécommande et l’appareil fonctionne en DMX
MANUAL
1. Appuyez sur <MANUAL> sur la télécommande.
2. Appuyez sur <R>, <G>, <B>, <W>, <A>, <UV> (rouge, vert, bleu, blanc ou ambre)
pour choisir la couleur.
FADE
Réglage du fondu dans les programmes automatique, active par la musique et
manuel.
1. Appuyez sur <FADE> sur la télécommande.
2. Appuyez à nouveau pour désactiver la fonction.
Touches numériques 1~9
Réglage de la luminosité dans les programmes automatique, active par la musique
et manuel.
Appuyez sur les touches 1 à 9 pour changer la luminosité.
6. Nettoyage de l’appareil
Nettoyez régulièrement les lentilles internes et externes e/ou miroirs afin d’optimiser la puissance lumineuse. La
fréquence de nettoyage dépend des conditions d’utilisation. Un environnement humide, enfumé ou particulièrement sale
favorise l’accumulation de poussière sur les optiques.
• Utilisez un chiffon doux et du nettoyant à vitres classique.
• Séchez toutes les pièces soigneusement.
• Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2 mois.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères.
Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur
la façon de les recycler.

©Copyright LOTRONIC 2015 STROBE-FX 10
Aufmerksam die Sicherheitshinweise lesen. Sie enthalten wichtige Informationen bez. der
Installation, des Betriebs und der Instandhaltung.
1. Sicherheitshinweise
•Nach Empfang die Verpackung öffnen und prüfen, ob der Inhalt vollständig und in gutem Zustand ist.
•Prüfen, ob die Netzspannung der angegebenen Betriebsspannung entspricht.
•Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.
•Nur für Innengebrauch in einer trockenen Umgebung!
•Das Gerät an einem gut belüfteten Ort in einer Mindestentfernung von 0,5m zur nächsten Fläche anbringen. Die
Belüftungsschlitze dürfen weder blockiert noch verstopft sein.
•Das Gerät vor Reparatur- und Wartungsarbeiten vom Netz trennen.
•Die Sicherung nur durch eine Sicherung mit denselben technischen Daten ersetzen.
•Während des Betriebs dürfen sich keine brennbaren Materialien in der Nähe des Geräts befinden.
•Das Gerät zusätzlich mit einem Sicherheitskabel befestigen.
•Im Störfall sofort das Gerät ausschalten und vom Netz trennen.
•Niemals das Gerät selbst reparieren. Dadurch können Schäden und Betriebsstörungen entstehen. Das Gerät nur von
einem anerkannten Techniker reparieren lassen und nur Ersatzteile benutzen, die mit den Originalteilen identisch
sind.
•Während des Betriebs nicht das Gerät berühren, denn die hohen Spannungen können einen Stromschlag
verursachen.
•Der Lichteffekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.
Netztrennungsvorrichtungen
Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich bleiben
2. Technische Daten
Versorgung: ................................................................................................. AC100～240V 50/60HZ
Verbrauch: .................................................................................................................................48W
LED: ....................................................................................................................98 weiße SMD LEDs
Sicherung: ................................................................................................................................... F3A
Betriebsarten: ........................... DMX, Automatik, Musiksteuerung, Master-Slave, Fernbedienung
Abmessungen: ...................................................................................................245 x 218 x 123mm
Gewicht: ..................................................................................................................................1,45kg
3. Installation
Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und
Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das
Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel absichern,
dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann installiert werden.
Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand unter dem Montagebereich
stehen oder gehen kann.
D

©Copyright LOTRONIC 2015 STROBE-FX 11
4. Betrieb
Master Betrieb: Jedes Gerät kann als Master programmiert werden
Slave Betrieb: Die Slave Geräte müssen auf den DMX Wert für Slave eingestellt
werden.
DMX Adresse: d1~d512
EINSTELLMENÜ AUF DEM LED DISPLAY:
Mode Programm Beschreibung
Auto
Au-1 Automatikprogramm 1
Au-2 Automatikprogramm 2
Au-3 Automatikprogramm 3
Sound
So-1 Musiksteuerung 1
So-2 Musiksteuerung 2
So-3 Musiksteuerung 3
Speed SP1—SP9 Geschwindigkeit des Programms
Sensitivity Se1—Se9 Mikrofonempfindlichkeit
Silent scene OFF Im musikgesteuerten Betrieb leuchtet das Licht bei Stille
ON Im musikgesteuerten Betrieb schaltet sich das Licht aus bei Stille
InFr ON Aktivierung des IR Sensors für die Fernbedienung
OFF Deaktivierung des IR Sensors für die Fernbedienung
Addr 4CH 4 Kanal DMX Betrieb
9CH 9 Kanal DMX Betrieb
Slave Slav Slave
Color
C1 LED1
C2 LED2
C3 LED3
C4 LED4
C5 LED5
C6 LED1 + LED2
C7 LED2 + LED3
C8 LED3 + LED4
C9 LED4 + LED5
C10 LED1 + LED2 + LED3
C11 LED3 + LED4 + LED5
C12C LED1 + LED3 + LED5
C13 LED2 + LED3 + LED4
C14 LED1 + LED2 + LED4 + LED5
C15 LED1 + LED2 + LED3 + LED4 + LED5
Dimming Dim1 – dim9 Einstellung der Dimmerwerte
4 Kanal DMX Werte
CH1 0~9 Unbelegt
10~19 LED1

©Copyright LOTRONIC 2015 STROBE-FX 12
20~29 LED2
30~39 LED3
40~49 LED4
50~59 LED5
60~69 LED1 +LED2
70~79 LED1 + LED3
80~89 LED1 + LED4
90~99 LED1 + LED5
100~109 LED2 + LED3
110~119 LED2 + LED4
120~129 LED2 +LED5
130~139 LED3 + LED4
140~149 LED3 +LED5
150~159 LED4 +LED5
160~169 LED1 + LED2 + LED3
170~179 LED1 + LED2 + LED4
180~189 LED1 + LED2 + LED5
190~199 LED1 + LED3 + LED4
200~209 LED1 + LED3 + LED5
210~219 LED2 + LED3 + LED4
220~229 LED2 + LED3 + LED5
230~239 LED3 + LED4 + LED5
240~259 LED1 + LED2 + LED3 + LED4
250~255 LED1 +LED2 +LED3 + LED4 +LED5
CH2 10~255 LED Strobe (langsam -> schnell)
CH3 10~199 Auto DMX
200~255 Musikgesteuerter DMX Betrieb
CH4 0~255 Auto DMX Geschwindigkeit (langsam -> schnell)
9 Kanal DMX Werte
CH1 0~255 LED1
CH2 0~255 LED2
CH3 0~255 LED3
CH4 0~255 LED4
CH5 0~255 LED5
CH6 0~255 Dimming
CH7 10~255 LED Strobe (langsam -> schnell)
CH8 10~199 Auto DMX
200~255 Musikgesteuerter DMX Betrieb
CH9 0~255 Auto DMX Geschwindigkeit (langsam -> schnell)

©Copyright LOTRONIC 2015 STROBE-FX 13
5. FERNBEDIENUNG
AUTO: Wählt den Automatikbetrieb
SOUND : Wählt die musikgesteuerte Betriebsart
SPEED: Erst SPEED drücken und dann mit + und – die Geschwindigkeit einstellen
BLACK OUT : Licht ein/Aus (in der gewählten Betriebsart)
STROBE: Erst STROBE drücken und dann mit + bzw. – die Blitzgeschwindigkeit einstellen
SENSITIVITY: Stellt die Empfindlichkeit im musikgesteuerten Betrieb ein
Erst SENSITIVIY drücken und dann mit + und – die Empfindlichkeit einstellen
DMX/% : Aktiviert/deaktiviert die DMX Funktion
MANUAL: Manuelle Farbwahl
<R>, <G>, <B>, <W>, <A>, <UV> (rot, grün, blau, weiß oder bernsteingelb) wählen.
FADE:
Einstellung der Überblendgeschwindigkeit im automatischen, musikgesteuerten und
manuellen Betrieb.
1. <FADE> auf der Fernbedienung drücken.
2. Erneut drücken, um die Funktion zu deaktivieren.
Nummerntasten 1~9
Einstellung der Helligkeit im automatischen, musikgesteuerten und manuellen Betrieb.
Ziffer <1> bis <9> drücken, um die Helligkeit einzustellen.
6. Reinigung des Geräts
Regelmäßig die Linsen des Geräts reinigen, um eine optimale Leuchtkraft zu erhalten. Die Häufigkeit hängt von den
Betriebsumständen ab. In einer feuchten, rauchigen oder staubigen Umgebung sammelt sich mehr Schmutz an.
•Die Linsen mit einem weichen Tuch und normalem Glasreiniger abwischen.
•Alle Teile sorgfältig trocknen.
•Die Linsen mindestens einmal alle 3 Wochen reinigen. Die Innenseite der Linsen alle 1-2 Monate.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt
werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

©Copyright LOTRONIC 2015 STROBE-FX 14
Lees aandachtig de veiligheidsinstructies. Ze omvatten belangrijke informaties inzake installatie,
bediening en onderhoud.
1. Veiligheidsinstructies
•Bewaar deze handleiding ter latere raadpleging op. Indien u het toestel aan en andere gebruiker verkocht, wees
zeker dat hij deze handleiding ook ontvangt.
•Verwijder de verpakking en controleer dat het toestel niet tijdens transport wordt beschadigd alvorens u het toestel
gebruikt.
•Let erop dat de netspanning niet hoger is dan degene die wordt vermeld aan het einde van deze gebruiksaanwijzing..
•Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard.
•Alleen voor gebruik binnenshuis en in een droge ruimte.
•Installeer het toestel in een goed geluchte ruimte, in tenminste 0,5m afstand van andere oppervlakten. Wees zeker
dat de ventilatie openingen niet geblokkeerd zijn.
•Trek de stekker uit het stopcontact alvorens u het toestel reinigt of de zekering vervangt.
•Vervang de zekering alleen door een identieke zekering.
•Wees zeker dat geen ontvlambare materialen naast het toestel tijdens de werking zijn.
•Bevestig het toestel met veiligheidskabels
•Nooit het toestel zelf repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Alleen
originele onderdelen voor alle reparties gebruiken.
•Tijden de werking geen draden aanraken omdat hoge spanningen elektrische schokken kunnen veroorzaken.
•Het lichtnetsnoer van dit toestel is niet vervangbaar. Indien het beschadigd is, moet het toestel worden gegooid.
•Het product is voor decoratieve doeleinden en niet geschikt als huishoudelijke verlichting
Ontkoppeling van het net
Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
2. Specificaties
Aansluitspanning:.......................................................................................... AC100～240V 50/60HZ
Vermogen: .................................................................................................................................48W
Lichtbron: ............................................................................................................ 98x witte SMD LED
Zekering: ....................................................................................................................................... 3A
Werkingsmodi：............ DMX, automatisch, muziek gestuurd, master-slave, via afstandsbediening
Afmetingen: .......................................................................................................245 x 218 x 123mm
Gewicht: ..................................................................................................................................1,45kg
3. Installatie
Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en
afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer
het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht
kan dragen.
Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand
onder kan staan.
NL

©Copyright LOTRONIC 2015 STROBE-FX 15
4. Bediening
Master modus: elke toestel kan een master zijn
Slave modus: zet de DMX waarde op Slave.
DMX code instelling: d1~d512
INSTELMENU:
Mode Programma Omschrijving
Auto
Au-1 Auto programma 1
Au-2 Auto programma 2
Au-3 Auto programma 3
Sound
So-1 Sound programma 1
So-2 Sound programma 2
So-3 Sound programma 3
Speed SP1—SP9 Instelbare snelheid
Sensitivity Se1—Se9 Gevoeligheid van de microfoon
Silent scene OFF In sound programma is de licht bij stille ingeschakeld
ON In sound programma is de licht bij stille uitgeschakeld
InFr ON Activering van de IR sensor om het IR signaal van de afstandsbediening te ontvangen
OFF Deactivering van de IR sensor om het signaal van de afstandsbediening te ontvangen
Addr 4CH 4 kanaals DMX modus
9CH 9 kanaals DMX modus
Slave Slav Slave
Color
C1 LED1
C2 LED2
C3 LED3
C4 LED4
C5 LED5
C6 LED1 + LED2
C7 LED2 + LED3
C8 LED3 + LED4
C9 LED4 + LED5
C10 LED1 + LED2 + LED3
C11 LED3 + LED4 + LED5
C12 LED1 + LED3 + LED5
C13 LED2 + LED3 + LED4
C14 LED1 + LED2 + LED4 + LED5
C15 LED1 + LED2 + LED3 + LED4 + LED5
Dimming Dim1 – dim9 Dimming waarde

©Copyright LOTRONIC 2015 STROBE-FX 16
4 kanaals DMX waarden
CH1
0~9 Geen functie
10~19 LED1
20~29 LED2
30~39 LED3
40~49 LED4
50~59 LED5
60~69 LED1 +LED2
70~79 LED1 + LED3
80~89 LED1 + LED4
90~99 LED1 + LED5
100~109 LED2 + LED3
110~119 LED2 + LED4
120~129 LED2 +LED5
130~139 LED3 + LED4
140~149 LED3 +LED5
150~159 LED4 +LED5
160~169 LED1 + LED2 + LED3
170~179 LED1 + LED2 + LED4
180~189 LED1 + LED2 + LED5
190~199 LED1 + LED3 + LED4
200~209 LED1 + LED3 + LED5
210~219 LED2 + LED3 + LED4
220~229 LED2 + LED3 + LED5
230~239 LED3 + LED4 + LED5
240~259 LED1 + LED2 + LED3 + LED4
250~255 LED1 +LED2 +LED3 + LED4 +LED5
CH2 10~255 LED Strobe (traag->snel)
CH3 10~199 Auto DMX
200~255 Sound DMX
CH4 0~255 Auto DMX Speed (traag->snel)
9 kanaals DMX waarden
CH1 0~255 LED1
CH2 0~255 LED2
CH3 0~255 LED3
CH4 0~255 LED4
CH5 0~255 LED5
CH6 0~255 Dimming
CH7 10~255 LED Strobe (traag->snel)
CH8 10~199 Auto DMX
200~255 Sound DMX

©Copyright LOTRONIC 2015 STROBE-FX 17
CH9 0~255 Auto DMX Speed (traag->snel)
5. AFSTANDSBEDIENING
BLACK OUT : Licht aan/uit (in de gekozen modus)
AUTO : Kiest de automatische werking
SOUND : Kiest de geluidsgeactiveerde modus
STROBE : Eerst STROBE drukken en dan met + en – de flitssnelheid instellen.
SPEED : Eerst SPEED drukken en dan met + en – de snelheid instellen
SENSITIVITY: Instelling van de microfoon gevoeligheid voor de geluid geactiveerde
modus
Eerst SENSITIVITY drukken en dan met + en – de gevoeligheid instellen
DMX/% : Aktiveert/deaktiveert de DMX modus
MANUAL :Handmatige instelling van de kleuren
<R>, <G>, <B>, <W>, <A>, <UV (rood, groen, blauw, wit, amber) drukken, om de kleur
te kiezen
FADE: Instelling van de fade snelheid van het automatische programma, het geluid
geactiveerde programma en de handmatige werking.
1. Druk <FADE> op de afstandsbediening.
2. Druk opnieuw < FADE > om de functie uit te schakelen.
Cijfers 1~9: Instelling van de helderheid van het automatische programma, het geluid
geactiveerde programma en de handmatige werking. Druk cijfers <1> tot <9> om de
helderheid te veranderen.
6. Reiniging
Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De
reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving
veroorzaakt meer vuil op de optische delen.
•Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
•Droog de delen altijd zorgvuldig.
•Reinig de externe optische delen tenminste alle 20 dagen. Reinig de interne optische delen tenminste alle 30/60
dagen.
BELANGRIJKE OPMERKING De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren
daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
1. Instructiuni privind siguranta
•Pastrati manualul pentru referinte ulterioare. In cazul in care vindeti produsul unui alt utilizator, asigurati-va ca
acesta va primi si acest manual de instructiuni.
•Despachetati produsul si verificati aparatul cu atentie pentru a observa daca a fost sau nu deteriorat in timpul
RO

©Copyright LOTRONIC 2015 STROBE-FX 18
transportului.
•Inainte de punerea in functiune, asigurati-va ca tensiunea si frecventa retelei de alimentare corespunde
cerintelor aparatului.
•Este important sa legati conductorul galben/verde la pamantare pentru a evita riscul aparitiei unui soc electric.
•Aparatul este destinat utilizarii in interior, intr-un loc uscat.
•Aparatul trebuie instalat intr-un loc cu ventilatie corespunzatoare, la cel putin 0,5mde suprafetele adiacente.
Asigurati-va ca orificiile de aerisire nu sunt blocate.
•Deconectati de la reteaua de alimentare inainte de inlocuirea sigurantei sau de intretinerea aparatului.
•Inlocuiti siguranta doar cu una de acelasi tip si cu aceleasi caracteristici cu cea originala.
•Asigurati-va ca nu exista materiale inflamabile in apropierea aparatului in timpul functionarii.
•Folositi cablu de siguranta atunci cand fixati aparatul.
•In cazul unor probleme grave de functionare, incetati sa mai folositi aparatul.
•Nu incercati sa reparati aparatul. Reparatiile efectuate de catre persoane necalificate pot duce la deteriorarea sau
functionarea defectuoasa. Va rugam sa contactati cel mai apropiat centru autorizat de asistenta tehnica si folositi
mereu acelasi tip de piese de schimb, cu aceleasi caracteristici cu cele originale.
•Pe durata functionarii aparatului nu atingeti nici un fir – pericol de electrocutare.
•Nu atingeti nici un cablu in timpul functionarii deoarece tensiunea ridicata ar putea cauza un soc electric.
•Produsul este în scopuri decorative și nu potrivite ca o iluminare cameră gospodărie
DECONECTAREA DE URGENTA A APARATULUI:
In cazul in care aparatul trebuie deconectat urgent de la reteaua de alimentare, aceasta operatie trebuie sa se poata
efectua cu usurinta.
2. Specificatii
Alimentare: ............................................................................................... AC100～240V, 50/60HZ
Putere: .......................................................................................................................................48W
LED: ...................................................................................................................98 LED-uri SMD albe
Siguranta: .................................................................................................................................... F3A
Moduri de functionare：... DMX, functionare automata, control sunet, master-slave, telecomanda
Dimensiuni: ...................................................................................................... 245 x 218 x 123mm
Greutate: ............................................................................................................................... 1,45kg
3. Instalare
Aparatul trebuie montat cu ajutorul suruburilor pe suport. Intotdeauna asigurati-va ca aparatul este fixat ferm pentru a
evita vibratiile si alunecarea in timpul functionarii. Intotdeauna asigurati-va ca structura pe care ati atasat aparatul este
capabila sa suporte o greutate de 10 ori mai mare decat greutatea aparatului. De asemenea, folositi intotdeauna un cablu
de siguranta, care poate suporta de 12 ori greutatea aparatului atunci cand instalati dispozitivul de prindere.
Echipamentul trebuie sa fie fixat de catre profesionisti. Acesta trebuie sa fie fixat intr-un loc in care sa nu fie la indemana
oamenilor si nimeni sa nu poata trece pe sub el.
4. Modalitatea de control a aparatului
Master mode: any unit cans work for master fixture,
Slave mode: must be setting DMX address value for Slave.
DMX code setting: d1~d512

©Copyright LOTRONIC 2015 STROBE-FX 19
SETTING MENU LED DISPLAY:
Mod Program Descriere
Automat
Au-1 Program automat 1
Au-2 Program automat 2
Au-3 Program automat 3
Sunet
So-1 Program sunet 1
So-2 Program sunet 2
So-3 Program sunet 3
Viteza SP1—SP9 Viteza reglabila
Sensibilitate Se1—Se9 Reglare sensibilitate microfon
Scene silentioase
OPRIT Aparatul are lumina pornita la functionarea pe muzica de catre Sound
program
PORNIT Aparatul are lumina oprita la functionarea pe muzica de catre Sound
program
InFr PORNIT Activare receptie semnal IR .
OPRIT Dezactivare receptie semnal IR .
Addr 4CH 4 canale in modul DMX
9CH 9 canale in modul DMX
Slave Slav Slave
Culoare
C1 LED1
C2 LED2
C3 LED3
C4 LED4
C5 LED5
C6 LED1 + LED2
C7 LED2 + LED3
C8 LED3 + LED4
C9 LED4 + LED5
C10 LED1 + LED2 + LED3
C11 LED3 + LED4 + LED5
C12 LED1 + LED3 + LED5
C13 LED2 + LED3 + LED4
C14 LED1 + LED2 + LED4 + LED5
C15 LED1 + LED2 + LED3 + LED4 + LED5
Dimming Dim1 – dim9 Valoare dimming pentru program reglabil
4 Valori canale DMX
CH1
0~9 Nici o functie
10~19 LED1
20~29 LED2

©Copyright LOTRONIC 2015 STROBE-FX 20
30~39 LED3
40~49 LED4
50~59 LED5
60~69 LED1 +LED2
70~79 LED1 + LED3
80~89 LED1 + LED4
90~99 LED1 + LED5
100~109 LED2 + LED3
110~119 LED2 + LED4
120~129 LED2 +LED5
130~139 LED3 + LED4
140~149 LED3 +LED5
150~159 LED4 +LED5
160~169 LED1 + LED2 + LED3
170~179 LED1 + LED2 + LED4
180~189 LED1 + LED2 + LED5
190~199 LED1 + LED3 + LED4
200~209 LED1 + LED3 + LED5
210~219 LED2 + LED3 + LED4
220~229 LED2 + LED3 + LED5
230~239 LED3 + LED4 + LED5
240~259 LED1 + LED2 + LED3 + LED4
250~255 LED1 +LED2 +LED3 + LED4 +LED5
CH2 10~255 LED Stroboscop ( De la lent la rapid)
CH3 10~199 Auto DMX
200~255 Sunet DMX
CH4 0~255 Viteza auto DMX ( De la lent la rapid)
9 Valori canale DMX
CH1 0~255 LED1
CH2 0~255 LED2
CH3 0~255 LED3
CH4 0~255 LED4
CH5 0~255 LED5
CH6 0~255 Dimming
CH7 10~255 Stroboscop LED (De la lent la rapid)
CH8 10~199 Auto DMX
200~255 Sunet DMX
CH9 0~255 Viteza Auto DMX (De la lent la rapid)
