afx light 16-2706 User manual

GB - User Manual - p. 2
F - Manuel d'Utilisation - p. 5
D - Bedienungsanleitung - S. 9
NL - Handleiding - p. 13
E - Manual de Instrucciones - p. 17
WATERBAR
CODE: 16-2706
WATERBAR LIGHT EFFECT 120W - IP65
EFFET “MOUVEMENT D’EAU” PUISSANT 120W
- IP65
WATERBAR LICHTEFFEKT 120W - IP65
WATERBAR LICHT EFFECT 120W - IP65
EFECTO “MOVIMIENTO DE AGUA” POTENTE 120W - IP65
View the product on our website
Download the manual in other languages
Téléchargez le manuel dans les autres langues
Deutsche Anleitung von unserer Website herunterladen
Nederlandse handleiding van onze website downloaden
Descargue el manual en español de nuestro sitio web
FR

Assembled in PRC
Designed by LOTRONIC S.A.
Rue F. Englert 17 ·Bt 2
B - 1480 TUBIZE

USER MANUAL
UNPACKING INSTRUCTIONS
Immediately upon receiving a xture, carefully unpack the carton, check the contents to ensure
that all parts are present and have been received in good condition. Notify the freight company
immediately and retain packing material for inspection if any parts appear to be damaged from
shipping or the carton itself shows signs of mishandling. Keep the carton and all packing mate-
rials. In the event that a xture must be returned to the factory, it is important that the xture be
returned in the original factory box and packing.
CONTENTS OF THE CARTON
• 1 pc. WATERBAR
• 1 pc. user manual
• 1 pc. mains lead
EXPLANATION OF SYMBOLS ON THE SILKSCREEN
The triangle containing a lightning symbol is used to indicate whenever your health is at risk
(due to electrocution, for example).
An exclamation mark in a triangle indicates particular risks in handling or operating the ap-
pliance.
The unit complies with CE standards
0.5m
Minimum distance between the appliance and other objects
CAUTION
DO NOT OPEN THE HOUSING
SHOCK HAZARD
Please read this manual carefully before operating this product.
SAFETY RECOMMENDATIONS
• Please read these instructions carefully, they include important information about the installa-
tion, usage and maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that
he also receives this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you
are connecting to is not higher than that stated on the bottom of the xture.
• The appliance is part of class I and must exclusively connected to an earthed mains outlet.
• Make sure there are no ammable materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from
adjacent surfaces. Be sure that no ventilation slots are blocked.
• The minimum distance luminaire from that part of the luminaire or lamp to the lighted object is
0.5m.
0.5m
• The max. ambient temperature (Ta) is 40°C. Don’t operate the xture at higher temperatures.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair
the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction.
Please contact the nearest authorized technical assistance center. Always use the same type of
spare parts.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!.
• The product is for decorative purposes only and not suitable as a household room illumination.
• If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced
EN 2© Copyright LOTRONIC 2023

EN3
www.afx-light.com
by the manufacturer or his service agent or a similar qualied person in order to avoid a hazard.
• The appliance must be replaced if it is damaged or thermally deformed.
• The LED protection screen must be replaced if it is visibly damaged to the point of impairing its
effectiveness, for example due to cracks or deep scratches.
• The light source of this luminaire is not replaceable; when the light source reaches the end of its
life, the entire luminaire must be replaced.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect
device shall remain readily operable.
INSTALLATION
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is rmly
xed to avoid vibration and slipping while operating. Always ensure that the structure to which you
are attaching the unit is secure and is able to support a weight of 10 times of the unit’s weight.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate
safety rope.
Never stand directly below the device when mounting, removing or servicing the xture.
DMX CONNECTION
Connect an XLR cable to the male 3-pin XLR output of your controller and the other side to the fe-
male 3-pin XLR input of the light.You can chain multiple lights together through serial linking
The cable needed should be two core, screened cable with XLR input and output connectors.
DATA CABLING
To link xtures together you must use data cables. If you choose to create your own cable, please
use data-grade cables that can carry a high quality signal and are less prone to electromagnetic
interference.

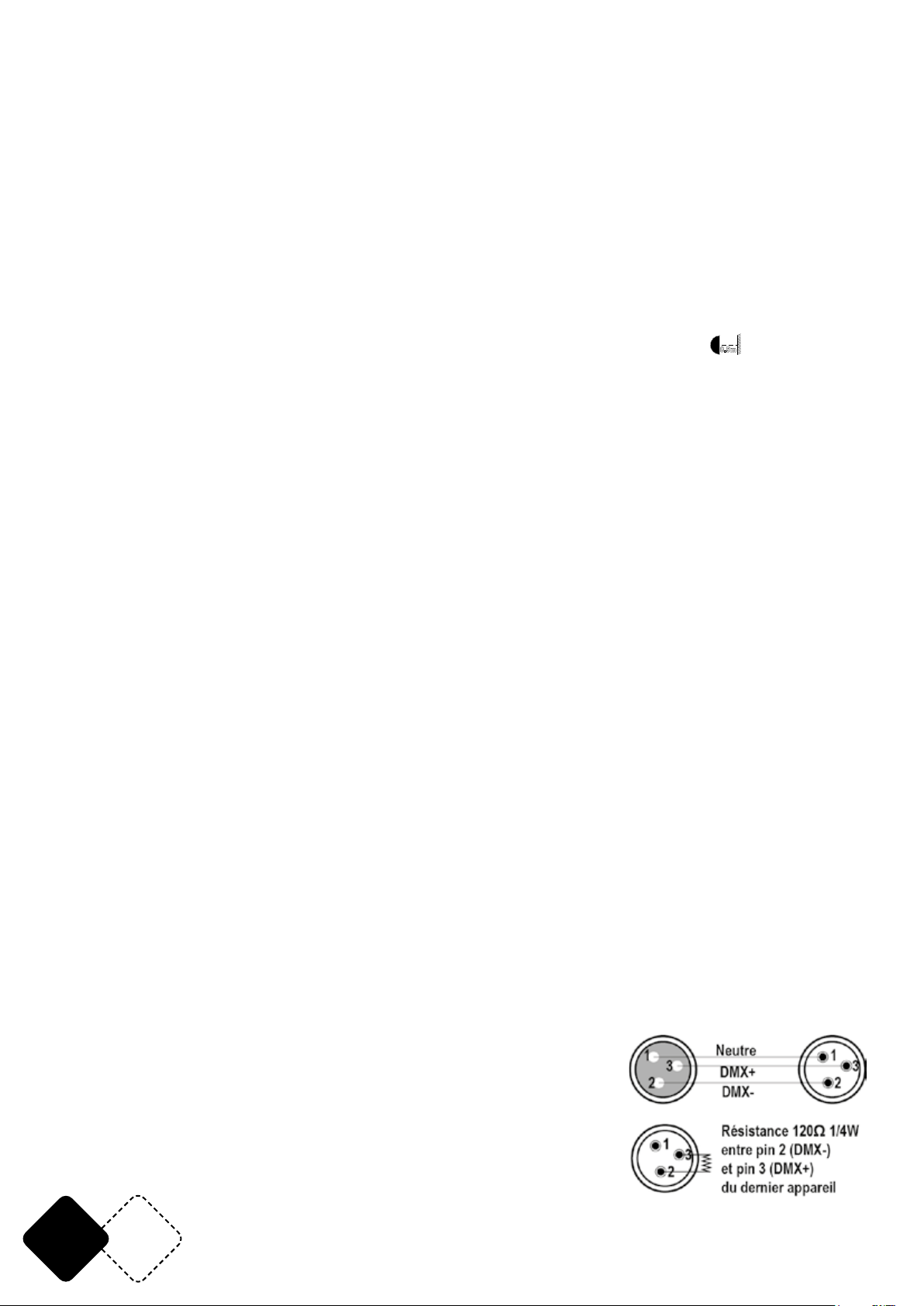

CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female
XLR connector on the other end.
Termination reduces signal errors. To avoid signal transmission
problems and interference, it is always advisable to connect a DMX
signal terminator.
CAUTION
Do not allow contact between the common and the xture’s chas-
sis ground. Grounding the common can cause a ground loop, and
your xture may perform erratically. Test cables with an ohm meter to check correct polarity and
to make sure the pins are not grounded or shorted to the shield or each other.
CONTROL PANEL
The control panel is the mechanism for conguring the settings. It has a small LCD screen and four
buttons, which are described below.
UP DO WN MEN U ENTER
8.8.8.8.
BUTTON FUNCTION
<MENU>: Scrolls through the rst level of options, or exits from the current menu or function
<UP>: Navigates upward through the menu list or increases the numeric value when in a function
<DOWN>: Navigates downward through the menu list or decreases the numeric value when in a

EN 4© Copyright LOTRONIC 2023
function
<ENTER>: Enables the currently displayed menu or sets the currently selected value in to the cur-
rent function
MENU STRUCTURE
LEVEL 1 MENU
Press the menu button once to access level 1 menu
NO. DISPLAY SETTING RANGE FUNCTION AND EXPLANATION
1A001 001- 512 DMX512 address code setting
2 R000 0-255 From dark to light
3 G000 0-255 From dark to light
4 B000 0-255 From dark to light
5 W000 0-255 From dark to light
6F000 0-255 Speed, slow to fast, foreward to reversal
7DE00 /Auto
LEVEL 2 MENU
Press the MENU button twice to access to level 2
NO. DISPLAY SETTING
RANGE
FUNCTION EXTENDED MENU
1T25.0 0-99.9 NTC tempera-
ture
R192 Red current
G210 Green current
B210 Blue current
W210 White current
2 0H05 999 Working time
3 1.05C /Software ver-
sion
L130 Limit the sum of 4 color channels to no
more than 130 x 4
T-60
T > 60°C : start reducing power;
T < = 60°C : power returned to normal;
Not connected to NTC: 3% power
Once you are in No. 1 of level 2, keep the ENTER button pressed for 3 seconds to access the
EXTENDED MENU where you can set the different colour brightness according to your needs.
DMX CHANNELS
CHANNEL FUNCTION VALUE EXPLANATION
CH1 Total dimming 0-255 0-100% linear dimming
CH2 Red 0-255 0-100% linear dimming
CH3 Green 0-255 0-100% linear dimming
CH4 Blue 0-255 0-100% linear dimming
CH5 White 0-255 0-100% linear dimming
CH6 Motor 0-130 Turning from slow to fast.
131-255 Reverse from slow to fast
TROUBLE-SHOOTING
1.The xture is not controlled by the console after normal reset.
Possible reason:
a) In the event of DMX signal cable failure or abnormal xture parameter setting, proceed as fol-

EN5
www.afx-light.com
lows:
If the DMX indicator is on but does not respond to channel control, check that the address code
setting is correct. If the DMX signal is intermittent, check that the DMX cable connector is properly
connected to the signal cable.
b) Connect a 120 ohm terminator between pin 2 and 3 of the DMX connector of the last xture.
c) Connect another DMX controller
2. Fixture cannot be started
Possible reason:
a) The fuse is blown. Replace the fuse
b) Make sure that the power input connector is rmly inserted into the socket.
c) Check if the mains outlet is working.
SPECIFICATIONS
Power supply .................................................................................................................100-240Vac 50/60Hz
Power consumption ................................................................................................................................. 120W
Light source ...................................................................................................................... 3 X40W RGBW LEDs
CRI .................................................................................................................................................................... 90
Projection angle ......................................................................................................................................... 120°
Input/output connectors ....................................................................................................................... 3p-XLR
Dimmer .................................................................................................................................................. 0-100%
Protection rating ......................................................................................................................................... IP65
Dimensions .......................................................................................................................1026 x 86 x 182mm
Weight ........................................................................................................................................................ 8.5kg
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local
authorities or your dealer about the way to proceed.
MANUEL D'UTILISATION
DÉBALLAGE
Dès réception de l’appareil, ouvrez le carton et vériez que le contenu est complet et en bon état.
Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de
mauvais traitements. Conservez le carton et tous les matériaux d’emballage an de pouvoir trans-
porter l’appareil en toute sécurité.
CONTENU DE L'EMBALLAGE
• 1 pc. WATERBAR
• 1 pc. mode d'emploi
• 1 pc. câble d'alimentation
EXPLICATION DES SYMBOLES SUR L'APPAREIL
L’éclair dans le triangle attire l’at-
tention sur un danger physique
(due à une électrocution p.ex.).
Le point d’exclamation dans le
triangle indique un risque dans la manipulation ou l’utilisation de l’appareil.
L'appareil est conforme à la norme CE
0.5m
Distance minimale entre l'appareil et d'autres objets
Lire attentivement ce manuel avant la première mise en service.
ATTENTION
NE PAS OUVRIR LE BOITIER
RISQUE DE CHOC ELECTRIQUE

FR 6© Copyright LOTRONIC 2023
CONSIGNES DE SECURITE
• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’uti-
lisation et l’entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assu-
rez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension
d’alimentation indiqué sur la plaque signalétique de l’appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur
avec terre.
• Assurez-vous qu’aucun objet inammable ne se trouve à proximité de l’appareil pendant son
fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface.
Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m..
0.5m
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des
températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer
l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys-
fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta-
chées identiques aux pièces d’origine.
• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou
son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..
• L’appareil doit être remplacé si celui-ci est endommagé ou déformé thermiquement.
• L’écran de protection des LEDs doit être remplacé s’il est visiblement endommagé au point de
nuire à son efcacité, par exemple en raison de ssures ou de rayures profondes.
• La source lumineuse de ce luminaire n'est pas remplaçable; lorsque la source lumineuse atteint
sa n de sa vie, le luminaire entier doit être remplacé.
• Ne pas exposer vos yeux à la source lumineuse.
DISPOSITIF DE COUPURE
Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce
dispositif doit rester facilement accessible à tout moment.
INSTALLATION
Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous que l’appareil est solidement
xé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce
que la structure qui accueille l’appareil, est sufsamment solide et capable de porter au moins 10
fois le poids propre de l’appareil.
Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation
sufsante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour
des travaux de maintenance et de nettoyage.
Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de tem-
pérature importants et présentant une ventilation limitée.
CONNEXION DMX
Branchez le câble XLR sur la sortie mâle de votre contrôleur et l'autre extrémité sur l'entrée femelle
de l'appareil. Vous pouvez ainsi brancher plusieurs appareil en série.
CONNECTEURS DE CABLE
Le câble doit posséder une che XLR mâle d’un côté et XLR femelle de
l’autre.
Une résistance de n de ligne réduit les erreurs de signal. Pour éviter
des problèmes de transmission des signaux, il est toujours conseillé
de brancher une résistance de n de ligne DMX.

FR7
www.afx-light.com
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la
masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d’une façon
étrange. Testez les câbles à l’aide d’un ohm-mètre an de vérier la polarité et de vous assurer que
les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement.
TABLEAU DE COMMANDE
Le panneau de commande est l'outil de conguration. Il s'agit d'un petit écran LCD avec quatre
boutons, décrits ci-dessous.
UP DOWN MENU EN TER
8.8.8.8.
FONCTION DU BOUTON:
<MENU>: Fait déler le premier niveau d'options ou quitter le menu ou la fonction en cours
<UP>: Navigue vers le haut dans la liste de menus ou augmente la valeur numérique dans une
fonction
<DOWN>: Navigue vers le bas dans la liste de menus ou diminue la valeur numérique dans une
fonction
<ENTER>: Active le menu actuellement afché ou dénit la valeur actuellement sélectionnée sur la
fonction actuelle
MENU
NIVEAU 1: Appuyez une fois sur la touche Menu pour accéder au menu de niveau 1.
NO. DISPLAY PLAGE DE REGLAGE FONCTION
1A001 001- 512 Réglage du code d'adresse DMX512
2 R000 0-255 Sombre -> clair
3 G000 0-255 Sombre -> clair
4 B000 0-255 Sombre -> clair
5 W000 0-255 Sombre -> clair
6F000 0-255 Vitesse lente -> rapide, avant -> arrière
7DE00 /Auto
NIVEAU 2: Appuyez 2x sur la touche MENU pour accéder au niveau 2.
NO. DISPLAY PLAGE DE
REGLAGE
FONCTION MENU ELARGI
1T25.0 0-99.9
Température
de déclenche-
ment du NTC
R192 Luminosité du rouge
G210 Luminosité du vert
B210 Luminosité du bleu
W210 Luminosité du blanc
2 0H05 999 Durée de fonctionnement
3 1.05C /Version du lo-
giciel
L130 Limiter la somme des 4 canaux de cou-
leur à un maximum de 130 x 4
T-60
T > 60°C : réduction de la puissance ;
T < = 60°C : la puissance revient à la nor-
male ;
Non connecté à NTC : 3% de puissance

FR 8© Copyright LOTRONIC 2023
Une fois que vous êtes dans le numéro 1 du niveau 2, maintenez la touche ENTER enfoncée pen-
dant 3 secondes pour accéder au MENU ELARGI où vous pouvez régler la luminosité des différentes
couleurs en fonction de vos besoins.
CANAUX DMX
CANAL FONCTION VALEUR EXPLICATION
CH1 Atténuation totale 0-255 0-100% Atténuation linéaire
CH2 Rouge 0-255 0-100% Atténuation linéaire
CH3 Vert 0-255 0-100% Atténuation linéaire
CH4 bleu 0-255 0-100% Atténuation linéaire
CH5 Blanc 0-255 0-100% Atténuation linéaire
CH6 Moteur 0-130 Rotation de lent à rapide.
131-255 Marche arrière de lent à rapide
DIAGNOSTIC DE DEFAILLANCE
Le projecteur n’est pas contrôlé par la console après une réinitialisation normale.
Cause possible : a) En cas de défaillance du câble DMX ou de paramétrage anormal du projecteur,
procédez comme suit :
Si l’indicateur DMX est allumé mais ne répond pas au contrôle du canal, vériez que le code
d’adresse est correct. Si le signal DMX est intermittent, vériez que le connecteur du câble DMX est
correctement connecté au câble de signal.
b) Connectez une résistance de n de ligne de 120 ohms entre les broches 2 et 3 du connecteur
DMX du dernier appareil.
c) Connectez un autre contrôleur DMX
2. Le projecteur ne s’allume pas
Cause possible :a) Le fusible est grillé. Remplacer le fusible
b) Assurez-vous que le connecteur d’alimentation est fermement inséré dans la prise.
c) Vérier que la prise de courant fonctionne.
CARACTÉRISTIQUES TECHNIQUES
Alimentation .................................................................................................................. 100-240Vac 50/60Hz
Consommation ......................................................................................................................................... 120W
Source lumineuse ............................................................................................................... 3 X40W RGBW LED
CRI .................................................................................................................................................................... 90
Angle de projection .................................................................................................................................... 120°
Connecteurs d’entrée/sortie ................................................................................................................. 3p-XLR
Dimmer ...................................................................................................................................................0-100%
Indice de protection .................................................................................................................................... IP65
Dimensions ....................................................................................................................... 1026 x 86 x 182mm
Poids ........................................................................................................................................................... 8.5kg
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler
là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

DE9
www.afx-light.com
BEDIENUNGSANLEITUNG
AUSPACKEN
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen
vollzählig und in einwandfreiem Zustand sein. Sofort die Transportrma benachrichtigen und das
Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial
auch für späteren Transport des Geräts aufbewahren.
VERPACKUNGSINHALT
• 1 x WATERBAR Lichteffektgerät
• 1 Powercon Netzkabel
• Bedienungsanleitung
ZEICHENERKLÄRUNG
Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des
Geräts hin.
Das Gerät entspricht der CE Norm
0.5m
Mindestabstand zwischen dem Gerät und anderen Gegenständen
VORSICHT
NICHT DAS GEHÄUSE ÖFFNEN
STROMSCHLAGGEFAHR
Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.
SICHERHEITSHINWEISE
• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informa-
tionen über Installation, Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite
des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt
angeschlossen werden.
• Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten
Fläche angebracht werden.
0.5m
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die
Sicherung nur durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen.
• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperatu-
ren betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Re-
paraturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile
müssen mit den Originalteilen identisch sein.
• Das Gerät muss entsorgt werden, wenn es beschädigt oder thermisch verformt ist.
• Der LED-Schutzschirm muss ausgetauscht werden, wenn er sichtbar so stark beschädigt ist,
dass seine Wirksamkeit beeinträchtigt wird, beispielsweise durch Risse oder tiefe Kratzer.
• Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Betriebsdauer der Lichtquelle
abgelaufen ist, muss die gesamte Leuchte ausgetauscht werden.
• Das Gerät nicht an ein Dimmerpack anschließen.

DE 10 © Copyright LOTRONIC 2023
• Das Netzkabel niemals quetschen oder beschädigen.
• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken. Das kann bei empndlichen Personen zu epileptischen
Anfällen führen.
• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geignet.
NETZTRENNUNGSVORRICHTUNGEN
a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht
zugänglich bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und
leicht zugänglich sein.
INSTALLATION
Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung
gesorgt ist. Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall behindert werden. Bei
der Wahl des Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und
Reinigungsarbeiten bleibt. Das Gerät muss fest und sicher installiert werden, um Erschütterun-
gen und Spielraum während der Bewegungen zu vermeiden. Die Montageäche muss stabil sein
und mindestens 10-mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer
zusätzlich durch ein Sicherheitskabel absichern. Das Gerät darf nur von einem Fachmann instal-
liert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und
niemand unter dem Montagebereich stehen oder gehen kann.
DMX VERBINDUNG
Ein XLR Kabel mit 3-pol. XLR Stecker an den Ausgang des Steuergeräts und die 3-pol. XLR Buchse
an den DMX Eingang des Geräts anschliessen. Auf diese Weise können mehrere Geräte hintereinan-
der in Serie geschlossen werden.
Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker auf der einen und eine XLR
Buchse auf der anderen Seite besitzen. S. nachstehende Abbildung:
Bei längeren Kabelwegen ist es empfehlenswert, einen
Endwiderstand zwischen Pin 2 und 3 zu löten, um Signalfehler zu
vermeiden.
Ein Endwiderstand von 120 Ohm 1/4W wird zwischen Pin 2 (DMX-)
und Pin 3 (DMX+) am letzten Gerät gelötet.
BEDIENFELD
Über das Bedienfeld werden die Einstellungen vorgenommen. Es besteht aus einem kleinen LCD-Dis-
play und 4 Tasten, die nachstehend beschrieben werden.
UP DO WN MEN U ENTER
8.8.8.8.
TASTENFUNKTIONEN
<MENU>: Durchlaufen der ersten Ebene der Optionen, bzw. Verlassen des Menüs oder der Funktion.
<UP>: Läuft aufwärts durch die Menüliste bzw. erhöht die Zahl oder den Wert einer Funktion
<DOWN>: Läuft abwärts durch die Menüliste bzw. verringert die Zahl oder den Wert einer Funktion
<ENTER>: Aktiviert den angezeigten Menüpunkt bzw. bestätigt den gewählten Wert in der Funktion

DE11
www.afx-light.com
MENÜ STRUKTUR
LEVEL 1 MENU
1 Mal die MENÜ Taste drücken, um in die 1. Menü Ebene zu gehen
NO. DISPLAY EINSTELLBE-
REICH
FUNKTION UND ERKLÄRUNG
1A001 001- 512 Einstellung des DMX512-Adresscodes
2 R000 0-255 Von dunkel nach hell
3 G000 0-255 Von dunkel nach hell
4 B000 0-255 Von dunkel nach hell
5 W000 0-255 Von dunkel nach hell
6F000 0-255 Geschwindigkeit, langsam bis schnell, vorwärts bis rückwärts
7DE00 /Auto
LEVEL 2 MENU
2 Mal die MENÜ Taste drücken, um in Ebene 2 zu gehen
NO. DISPLAY EINSTELL-
BEREICH
FUNKTION ERWEITERTES MENU
1T25.0 0-99.9 NTC-Tempera-
tur
R192 Roter Strom
G210 Grüner Strom
B210 Blauer Strom
W210 Weißer Strom
2 0H05 999 Betriebszeit
3 1.05C /Software-Ver-
sion
L130 Begrenzen Sie die Summe der 4 Farb-
kanäle auf nicht mehr als 130 x 4
T-60
T > 60°C : Beginn der Leistungsredu-
zierung;
T < = 60°C : Rückkehr zur normalen Leis-
tung;
Nicht mit NTC verbunden: 3% Leistung
Sobald Sie sich in Nr. 1 der Stufe 2 benden, halten Sie die ENTER-Taste 3 Sekunden lang gedrückt,
um das ERWEITERTE MENÜ aufzurufen, in dem Sie die verschiedenen Farbhelligkeiten entsprechend
Ihren Bedürfnissen einstellen können.
DMX KANÄLE
KANAL FUNKTION WERT BESCHREIBUNG
CH1 Dimmen 0-255 0-100% lineares Dimmen
CH2 Rot 0-255 0-100% lineares Dimmen
CH3 Grün 0-255 0-100% lineares Dimmen
CH4 Blau 0-255 0-100% lineares Dimmen
CH5 Weiß 0-255 0-100% lineares Dimmen
CH6 Motor 0-130 Drehen von langsam auf schnell.
131-255 Rückwärts Drehen von langsam auf schnell

DE 12 © Copyright LOTRONIC 2023
FEHLERDIAGNOSE
1. Das Gerät wird nach einem normalen Reset nicht von der Konsole gesteuert.
Mögliche Ursache:
a) Wenn das DMX-Signalkabel defekt ist oder die Geräteparameter nicht korrekt eingestellt sind,
gehen Sie wie folgt vor:
Wenn die DMX-Anzeige leuchtet, aber nicht auf die Kanalsteuerung reagiert, prüfen Sie, ob der
Adresscode korrekt eingestellt ist. Wenn das DMX-Signal unterbrochen ist, prüfen Sie, ob der
DMX-Kabelstecker richtig mit dem Signalkabel verbunden ist.
b) Schließen Sie einen 120-Ohm-Abschlusswiderstand zwischen Pin 2 und 3 des DMX-Anschlusses
des letzten Geräts an.
c) Schließen Sie eine andere DMX-Steuerung an.
2. Gerät kann nicht gestartet werden
Mögliche Ursache:
a) Die Sicherung ist durchgebrannt. Tauschen Sie die Sicherung aus.
b) Vergewissern Sie sich, dass der Netzstecker fest in die Steckdose eingesteckt ist.
c) Prüfen Sie, ob die Netzsteckdose funktioniert.
TECHNISCHE DATEN
Versorgung .....................................................................................................................100-240Vac 50/60Hz
Verbrauch .................................................................................................................................................. 120W
Leuchtmittel ..................................................................................................................... 3 X40W RGBW LEDs
CRI .................................................................................................................................................................... 90
Strahlenwinkel ............................................................................................................................................ 120°
Ein-/Ausgangsverbinder ....................................................................................................................... 3p-XLR
Dimmer .................................................................................................................................................. 0-100%
Schutzfaktor ................................................................................................................................................ IP65
Abmessungen ...................................................................................................................1026 x 86 x 182mm
Gewicht ....................................................................................................................................................... 8.5kg
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden.
Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!

NL13
www.afx-light.com
HANDLEIDING
UITPAKKEN
Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker
dat het toestel in geode toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak-
kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het
karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk
het toestel in zijn originele verpakking te versturen.
VERPAKKINGSINHOUD
• 1 st. WATERBAR
• 1 st. handleiding
• 1 st. Powercon voedingskabel
VERKLARING VAN DE TEKENS
De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid
gevaar loopt (bijvoorbeeld door elektrocutie).
Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van
het apparaat.
Het apparaat voldoet aan de CE-normen
Alleen voor gebruik binnenshuis
0.5m
Minimale afstand tussen het apparaat en andere objecten
LET OP
NIET DE BEHUIZING OPENEN
GEVAAR VOOR ELECTRISCHE SCHOKKEN
Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, ge-
bruik en onderhoud van dit toestel.
VEILIGHEIDSINSTRUCTIES
• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger
dan de op de zijde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-
voegde persoon moet de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochti-
gheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de
werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van op-
pervlakken.
• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik
alleen een zekering met dezelfde specicaties.
• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-
pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen
onderdelen met dezelfde specicaties.
• Het apparaat moet worden vervangen als het beschadigd of vervormd is.
• Het LED-beschermingsglas moet worden vervangen als het zichtbaar is beschadigd om de effec-
tiviteit ervan te beïnvloeden, bijvoorbeeld door barsten of diepe krassen.
• De lichtbronnen van de lichteffecten zijn niet vervangbaar. Als een lichtbron defect is, moet het

NL 14 © Copyright LOTRONIC 2023
lichteffect worden weggegooid.
• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.
• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan
(vooral bedoeld voor epileptica)
• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting
van de huiskamer.
ONTKOPPELING VAN HET NET
a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemak-
kelijk bereikbaar zijn
b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en
gemakkelijk bereikbaar zijn.
INSTALLATIE
De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is.
Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d ’ins-
tallatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reinigings-
doeleinden.
Gebruik altijd veiligheidskabels.
Bescherm het toestel tegen regen, vochtigheid en extreme temperatuurveranderingen. Kies een
plaats met voldoende ventilatie.
Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd
is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het
toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage,
gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.
Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van
mensen is en niemand onder kan staan.
DATA AANSLUITING
Gebruik een twee-aderige afgeschermde data kabels met XLR-ingangs- en uitgangsaansluitingen.
Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen
en niet gevoelig zijn voor elektromagnetische interferenties.
KABELCONNECTOREN
De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.
DMX CONNECTOR CONFIGURATIE
De eindweerstand vermindert signaalfouten. Om transmissie
problemen en storingen te voorkomen is het aanbevolen een
DMX signaal eindweerstand aan te sluiten.
LET OP
Geen contact maken tussen common en chassis massa. In-
dien de common op de massa aangesloten is kan een aardlus
ontstaan en het toestel werkt willekeurig. Controleer de kabels
d.m.v. een ohmmeter om de polariteit te controleren en te waarborgen dat de pins niet op aarde
aangesloten of met elkaar kortgesloten zijn.
OMSCHRIJVING VAN HET ACHTERPANEEL
1. POWER IN: sluit het meegeleverde netsnoer aan op deze connector en op een geschikt stopcontact.
2. DMX IN: verbind een DMX-kabel van de DMX-uitgang van een DMX-controller met deze DMX-in-
gang
3. Ingebouwde microfoon met instelbare gevoeligheid

NL15
www.afx-light.com
4. LED-display voor de menu-instellingen
5. DMX OUT: verbind deze uitgang met de DMX-ingangsconnector van een slave-eenheid
6. POWER OUT: verbind deze stroomuitgang met de POWER IN-connector van een slave-een-
heid
7. Veiligheidshaak: voor extra bevestiging van de unit aan een truss-systeem om te voorko-
men dat de unit per ongeluk valt.
CONTROLE PANEEL
De LED display heeft 4 toetsen: MENU / UP / DOWN / ENTER
Druk op MENU om de submenu's te openen. Beweeg met de toetsen OMHOOG en OMLAAG. Bevestig
uw keuze met ENTER.
UP DO WN MEN U ENTER
8.8.8.8.
MENU STRUCTUUR
LEVEL 1 MENU
Druk eenmaal op de menuknop om het menu van niveau 1 te openen
NO. DISPLAY INSTELBEREIK FUNCTIE EN VERKLARING
1A001 001- 512 DMX512 adrescode instellen
2 R000 0-255 Van donker naar licht
3 G000 0-255 Van donker naar licht
4 B000 0-255 Van donker naar licht
5 W000 0-255 Van donker naar licht
6F000 0-255 Snelheid, langzaam tot snel, vooruit tot achteruit
7DE00 /Auto
LEVEL 2 MENU
Druk twee keer op de knop MENU om naar niveau 2 te gaan.
NO. DISPLAY INSTELBE-
REIK
FUNCTIE UITGEBREID MENU
1T25.0 0-99.9 NTC tempera-
ture
R192 Rode stroom
G210 Groene stroom
B210 Blauwe stroom
W210 Witte stroom
2 0H05 999 Working time
3 1.05C /Software ver-
sion
L130 Beperk de som van 4 kleurkanalen tot
niet meer dan 130 x 4
T-60 T > 60°C : begin met reduceren van ver-
mogen;
T < = 60°C : vermogen weer normaal;
Niet aangesloten op NTC: 3% vermogen
Zodra u in nr. 1 van niveau 2 bent, houdt u de ENTER-knop 3 seconden ingedrukt om toegang te
krijgen tot het UITGEBREIDE MENU waar u de verschillende kleurhelderheden kunt instellen volgens
uw behoeften..

NL 16 © Copyright LOTRONIC 2023
DMX KANALEN
KANAAL FUNCTIE WAARDE VERKLARING
CH1 Total dimming 0-255 0-100% linear dimming
CH2 Rood 0-255 0-100% linear dimming
CH3 Groen 0-255 0-100% linear dimming
CH4 Blauw 0-255 0-100% linear dimming
CH5 Wit 0-255 0-100% linear dimming
CH6 Motor 0-130 Draaien van langzaam naar snel.
131-255 Achteruit draaien van langzaam naar snel
TROUBLE-SHOOTING
1. De armatuur wordt niet bestuurd door de console na een normale reset.
Mogelijke reden:
a) Ga als volgt te werk in het geval van een storing in de DMX-signaalkabel of een abnormale pa-
rameterinstelling van de armatuur:
Als de DMX indicator aan is maar niet reageert op kanaalbediening, controleer dan of de adres-
code-instelling juist is. Als het DMX-signaal intermitterend is, controleer dan of de DMX-kabel-
connector goed op de signaalkabel is aangesloten.
b) Sluit een terminator van 120 ohm aan tussen pin 2 en 3 van de DMX-connector van de laatste
armatuur.
c) Sluit een andere DMX-controller aan.
2. Armatuur kan niet worden gestart
Mogelijke reden:
a) De zekering is doorgebrand. Vervang de zekering
b) Controleer of de voedingsingang stevig in het stopcontact zit.
c) Controleer of het stopcontact werkt.
SPECIFICATIES
Voeding ...........................................................................................................................100-240Vac 50/60Hz
Opgenomen vermogen ............................................................................................................................ 120W
Lichtbron ........................................................................................................................... 3 X40W RGBW LEDs
CRI .................................................................................................................................................................... 90
Afstraalhoek ................................................................................................................................................. 120
In-/uitgangsconnectoren ...................................................................................................................... 3p-XLR
Dimmer .................................................................................................................................................. 0-100%
Beveiliging .................................................................................................................................................... IP65
Afmetingen .......................................................................................................................1026 x 86 x 182mm
Gewicht ....................................................................................................................................................... 8.5kg
BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er
centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren

ES17
www.afx-light.com
MANUAL DE INSTRUCCIONES
PREPARATIVOS
A la recepción del equipo, abra el embalaje y compruebe que todas las piezas están en buen estado
y que está todo el equipo completo. Conserve el embalaje, para poder trasladar el equipo con toda
seguridad.
DESEMBALAJE
• 1 Efecto de ilumnación
• 1 Cable de corriente Powercon
• 1 Manal de instrucciones
EXPLICACION DE LOS SIMBOLOS DEL EQUIPO
El rayo dentro de un triángulo avisa al usuario de un daño físico (Riesgo de electrocución, por
ejemplo).
El punto de exclamación dentro del triángulo indica un riesgo en la manipulación o instalación
del equipo.
El equipo es conforme a la norma CE
Únicamente para su uso en interiores
0.5m
Distancia mínima entre el equipo y otros objetos
ATENCION
NO ABRIR LA CARCASA
PELIGRO DE ELECTROCUCION
INSTRUCCIONES DE SEGURIDAD
Lea atentamente este manual que contiene informaciones importantes de la instalación, uso y
mantenimiento de este equipo.
• Conserve el manual para consultas futuras. Si el equipo cambia de propietario algún día ase-
gúrese de que recibe el manual.
• Asegúrese de que la tensión del enchufe, se corresponde con las necesidades del equipo y no su-
pera el Voltaje requerido por el equipo e indicado en la placa indicadora del mismo.
• Únicamente para ser usado en interiores!
• Para evitar cualquier riesgo de incendio o descarga eléctrica, no exponga el equipo a la lluvia o
la humedad. Asegúrese de que ningún objeto inamable se encuentra cerca del equipo durante
el funcionamiento del mismo.
• La distancia mínima entre el proyector y el objeto a iluminar debe ser superior a 0,5m.
0.5m
.
• Desenchufe el equipo de la corriente antes de cualquier manipulación o mantenimiento.
• La temperatura ambiente no debe pasar de 40°C. No haga funcionar el equipo a temperaturas
superiores.
• En caso de malfuncionamiento, pare inmediatamente el equipo. No intente jamás reparar usted
mismo el equipo. Una reparación mal efectuada, puede provocar daños y malfuncionamientos.
Contacte con un servicio autorizado. Haga que utilicen únicamente recambios originales.
• El aparato debe reemplazarse si está dañado o deformado térmicamente.
• La pantalla de protección LED debe reemplazarse si está visiblemente dañada hasta el punto de
afectar su efectividad, por ejemplo debido a grietas o rasguños profundos.
• La fuente de luz de esta luminaria no es reemplazable. Cuando la fuente de luz llega al nal de
su vida útil, se debe reemplazar toda la luminaria. Asegúrese de que le cable de corriente nunca
esté dañado o pellizcado.
• Jamás desenchufe el equipo tirando del cable, hágalo desde la propia clavija y con cuidado.
• No exponga los ojos a la fuente luminosa. En ciertas personas sensibles, la fuerte luminosidad
puede provocar una crisis de epilepsia

ES 18 © Copyright LOTRONIC 2023
• La luminaria no se ha de usar con nes decorativos y no es adecuada como iluminación domes-
tica normal.
DISPOSITIVO DE CORTE
Cuándo el cable de corriente o el interruptor del equipo, sean utilizados como método de des-
conexión, este dispositivo debe permanecer fácilmente accesible;
INSTALACION
Fije el equipo por medio de los agujeros de tornillo en el soporte. Asegúrese de que su equipo está
sólidamente jado para evitar vibraciones y movimientos durante el funcionamiento. Compruebe
siempre que la estructura que soporta el equipo sea sucientemente sólida y capaz de soportar al
menos 10 veces el peso del equipo.
El equipo debe ser jado por profesionales en un lugar dónde no está al alcance de las personas y
no pase nadie por debajo de el o encima de un camino de personas.
CONEXION DMX
CONEXIONADO DE MAS EFECTOS
Necesitará un cable de datos en serie para poder hacer funcionar más efectos por medio de una
controladora DMX512 o para hacer funcionar 2 o más efectos en modo Maestro/Esclavo. El núme-
ro combinado de canales requerido por el conjunto de equipos en un cable de datos en serie dene
el número de equipos que el cable de datos puede soportar.
Importante: Los equipos deben estar conectados en serie en una sola línea. La distancia máxima
recomendada es de 100m. El número máximo de equipos conectados en una red de datos es de 16.
CÂBLEADO
Para conectar los equipos juntos, debe de utilizar cables de transmisión de datos. Usted puede
comprar los cables DMX certicados directamente a su vendedor/distribuidor o construir sus pro-
pios cables. Si usted quiere construirlos usted mismo, utilice los cables de datos de alta calidad que
estarán más protegidos de las interferencias electromagnéticas.
CONECTORES DE CABLE
El cable debe de tener una conexión XLR macho en uno de los lados y una conexión XLR Hembra al
otro lado.
CONFIGURACIÓN DE LOS CONECTORES DMX
Una resistencia de nal de línea reduce los errores de señal. Para evitar
problemas de transmisión de señales, es aconsejable de conectar una
resistencia de n de línea DMX.
ATENCION
No debe de haber ningún contacto entre el común y la masa del chasis
del equipo. La conexión de la masa del común puede provocar un bucle de masa y su equipo fun-
cionará de manera extraña. Compruebe los cbles con la ayuda de un óhmetro para conrmar la
polaridad y asegurarse que las tomas no están conectadas a masa ni cortocircuitadas con el blin-
daje o mutuamente.
DESCRIPCION DE LA PARTE POSTERIOR
1. POWER IN: Conecte el cable de corriente incluido en esta toma y la otra extremidad en un en-
chufe adecuado.
2. DMX IN: Conecte un cable DMX de la salida de un controlador DMX en esta entrada DMX.
3. Micrófono con ajuste de sensibilidad
4. Display de LED para efectuar los ajustes de menú
5. DMX OUT: Conecte esta salida DMX en la entrada DMX de un equipo esclavo.
6. POWER OUT: Conecte esta salida Powercon en la entrada Powercon de un equipo esclavo.
7. Gancho de seguridad: Permite una jación suplementaria del equipo, para evitar cualquier acci-

ES19
www.afx-light.com
dente en caso de caída.
DISPLAY DE LED
El display cuenta con 4 botones: MENU / UP / DOWN / ENTER
Encienda la unidad, presione MENÚ para ingresar a los MENÚS SECUNDARIOS, presione UP / DOWN
para elegir un submenú, luego conrme su elección con ENTRAR.
UP DOWN MENU ENTER
8.8.8.8.
ESTRUCTURA DEL MENÚ
MENÚ DE NIVEL 1
Pulse el botón de menú una vez para acceder al menú de nivel 1
NO. DISPLAY SETTING RANGE FUNCIÓN Y EXPLICACIÓN
1A001 001- 512 Ajuste del código de dirección DMX512
2 R000 0-255 De oscuro a claro
3 G000 0-255 De oscuro a claro
4 B000 0-255 De oscuro a claro
5 W000 0-255 De oscuro a claro
6F000 0-255 Velocidad, de lento a rápido, de avance a retroceso
7DE00 /Auto
MENÚ DE NIVEL 2
Pulse dos veces el botón MENU para acceder al nivel 2
NO. DISPLAY SETTING
RANGE
FUNCIÓN MENÚ AMPLIADO
1T25.0 0-99.9 Temperatura
NTC
R192 Corriente roja
G210 Corriente verde
B210 Corriente azul
W210 Corriente blanca
2 0H05 999 Tiempo de trabajo
3 1.05C /Versión de sof-
tware
L130 Limitar la suma de 4 canales de color a
no más de 130 x 4
T-60
T > 60°C : empieza a reducir la potencia;
T < = 60°C : la potencia vuelve a ser nor-
mal;
No conectado a NTC: 3% de potencia
Una vez que se encuentre en el nº 1 del nivel 2, mantenga pulsado el botón ENTER durante 3 se-
gundos para acceder al MENÚ EXTENDIDO donde podrá ajustar los diferentes brillos de color según
sus necesidades.

ES 20 © Copyright LOTRONIC 2023
CANALES DMX
CANAL FUNCIÓN VALOR EXPLICACIÓN
CH1 Total dimming 0-255 0-100% de regulación lineal
CH2 Red 0-255 0-100% de regulación lineal
CH3 Green 0-255 0-100% de regulación lineal
CH4 Blue 0-255 0-100% de regulación lineal
CH5 White 0-255 0-100% de regulación lineal
CH6 Motor 0-130 Rotación hacia delante de lento a rápido
131-255 Giro inverso de lento a rápido
SOLUCIÓN DE PROBLEMAS
1. El aparato no es controlado por la consola después de un reinicio normal.
Posible causa:
(a) Proceder como sigue en caso de fallo del cable de señal DMX o ajuste anormal de los parámetros
de la luminaria:
Si el indicador DMX está encendido pero no responde al control del canal, compruebe que el ajuste
del código de dirección es correcto. Si la señal DMX es intermitente, compruebe si el conector del
cable DMX está correctamente conectado al cable de señal.
b) Conectar un terminador de 120 ohmios entre los pines 2 y 3 del conector DMX de la última lu-
minaria.
c) Conecte otro controlador DMX.
2. La luminaria no se puede encender
Posible causa:
(a) El fusible está fundido. Sustituya el fusible.
b) Compruebe que la entrada de alimentación está rmemente asentada en la toma.
c) Compruebe que el enchufe funciona.
CARACTERISTICAS TÉCNICAS
Alimentación ................................................................................................................. 100-240Vac 50/60Hz
Consumo ................................................................................................................................................... 120W
Fuente luminosa ................................................................................................................ 3 X40W RGBW LED
CRI .................................................................................................................................................................... 90
Angulo de proyección ................................................................................................................................ 120°
Conectores de entrada/salida .............................................................................................................. 3p-XLR
Dimmer ...................................................................................................................................................0-100%
Índice de protección .................................................................................................................................... IP65
Dimensiones ..................................................................................................................... 1026 x 86 x 182mm
Peso ............................................................................................................................................................ 8.5kg
ELIMINACIÓN DEL PRODUCTO
Este símbolo indica que este producto no debe desecharse en la basura doméstica en los países de la Comunidad Europea. Para
proteger el medio ambiente y / o la salud humana de la eliminación no controlada, debe reciclarse de manera responsable para apoyar
la reutilización sostenible de los recursos. Para reciclar el equipo usado, llévelo a un centro de recolección de electrodomésticos o comu-
níquese con el distribuidor donde adquirió el producto. Asegurarán el reciclaje ecológico del producto.
