agromaster BIG-BAG LIFTER Guide

BIG-BAG LIFTER
TAŞIMA LİFTİ
Operator’s Manual and Spare Parts
Kullanım Kılavuzu ve Yedek Parça
www.agromaster.com
BL
109.00.00

"We know the soil"

Kullanım Kılavuzu ve Yedek Parçalar
109.00.00
Operator’s Manual and Spare Parts
TR
EN

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
02
EN TR
1. GİRİ............................................................................................... 04
2. MAKİNE HAKKINDA TEMEL BİLGİLER.................................. 04
2.1. KULLANIM ALANLARI........................................................... 04
3. GARANTİ...................................................................................... 05
3.1. GARANTİNİN BİTİİ................................................................ 05
4. TEKNİK ÖZELLİKLER.............................................................................. 06
4. MAKİNE BOYUTLARI ............................................................................ 07
4.2. MAKİNENİN ANA PARÇALARI ............................................ 08
5. GÜVENLİK ÖNLEMLERİ....................................................................... 09
5.1. GÜVENLİK İARETLERİ..................................................................... 09
5.2. GÜVENLİK UYARILARI........................................................... 10
5.3. MAKİNE ÜZERİNDE BULUNAN UYARI ETİKETLERİ ..... 11
6. MAKİNENİN TRAKTÖRE BAĞLANMASI............................... 12
6.1. KARDAN AFTININ TAKILMASI VE AYARI........................ 12
6.2. MAKİNENİN TAINMASI VE TAIMA SIRASINDA TRAK-
TÖR VE MAKİNENİN DENGESİ.................................................... 12
7. MAKİNENİN KONTROLÜ ......................................................... 14
7.1. MAKİNENİN TRAKTÖRE ve GÜBRE SERPME
MAKİNESİNE BAĞLANMASI........................................................ 14
8. BAKIM............................................................................................ 15
1. INTRODUCTION .........................................................................04
2. DESCRIPTION OF THE MACHINE ..........................................04
2.1. AREAS OF USAGE ...................................................................04
3. GUARANTEE ................................................................................05
3.1. EXPIRY OF GUARANTEE .......................................................05
4. TECHNICAL SPECIFICATIONS ........................................................... 06
4.1. DIMENSIONS OF MACHINE .......................................................... 07
4.2. MAIN PARTS OF MACHINE .................................................08
5. SAFETY MEASURES .............................................................................. 09
5.1. SAFETY SYMBOLS ............................................................................ 09
5.2. SAFETY NOTICES ....................................................................10
5.3. SAFETY STICKERS ON THE MACHINE ..............................11
6. ATTACH OF MACHINE TO THE TRACTOR ...........................12
6.1. ADJUSTING AND ATTACHING OF THE
CARDAN SHAFT ..............................................................................12
6.2. TRANSPORTING OF MACHINE AND STABILITY OF TRA-
CTOR AND MACHINE DURING TRANSPORT .........................12
7. USAGE OF MACHINE ................................................................14
8. MAINTENANCE ...........................................................................15
8.1 LUBRICAT ...................................................................................15
INDEX
OPERATOR’S MANUAL
İÇİNDEKİLER
KULLANIM KILAVUZU

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
03
EN TR
Taıma Lft....................................................................................... 18Bg Bag Lfter ...................................................................................18
INDEX

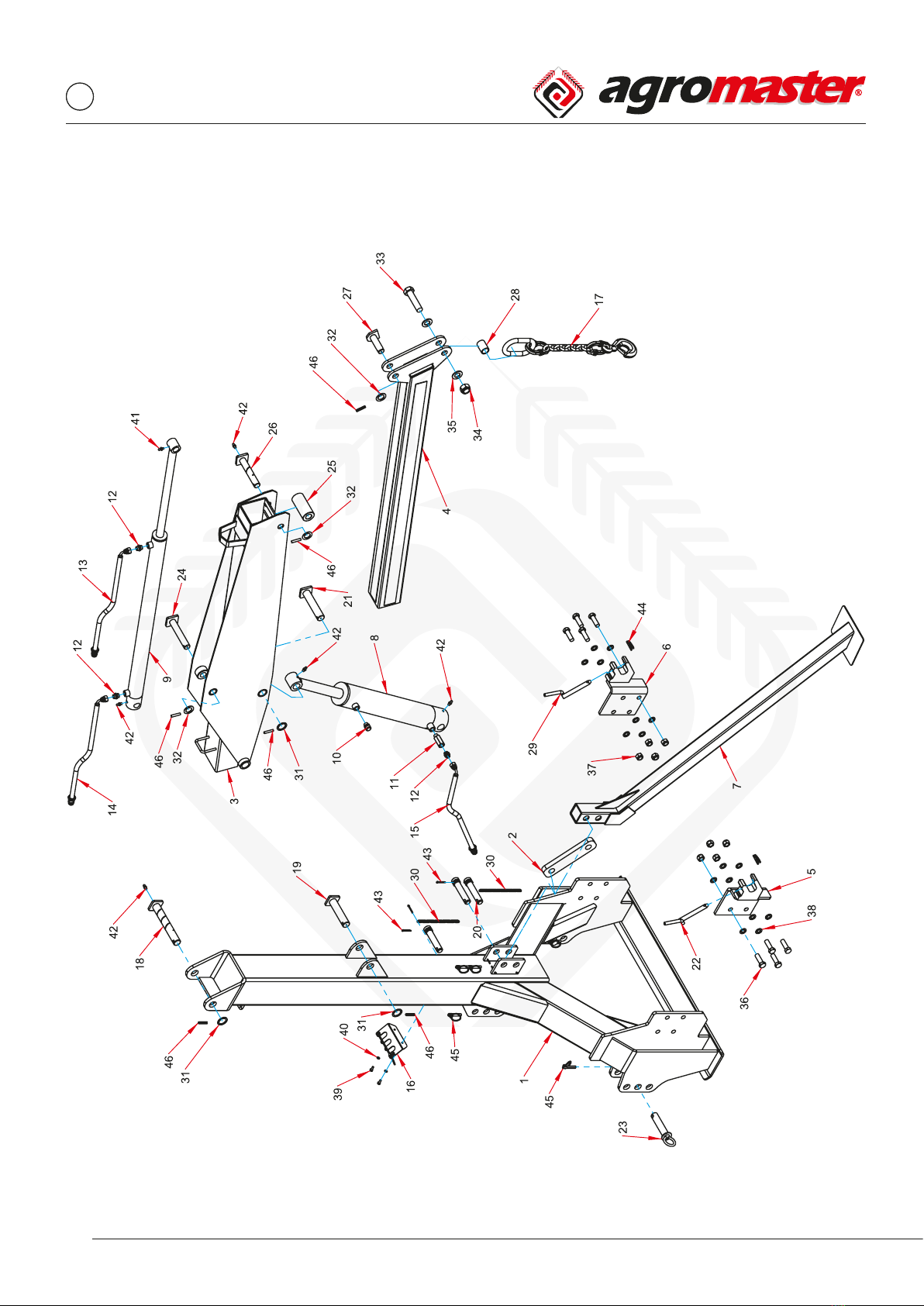

SPARE PARTS
İÇİNDEKİLER
YEDEK PARÇALAR

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
04
EN TR
1. INTRODUCTION
Ths manual s a part of machne and at the same tme
you can consult to manual for usng the machne safely and
ecently durng the entre duraton of use. Therefore t should
be stored carefully n a safe place.
Users must read and apply the rules for safety and prevent
from possble accdents. The machne must be used by
competent people who read the manual carefully. Usng the
machne wth favorable condtons for safety of people and
envronment s the responsblty of user.
2. DESCRIPTION OF THE MACHINE
BAG LIFTER that s manufactured n accordance wth 2nd
and 3rd category tractors s connected to the tractor by means
of the three pont lnkage system.
BAG LIFTER, beng desgned by our company n order to
enable the emptyng of large fertlzer bags nto the fertlzer
spreader wll provde you tme and convenence n your
busness.
BAG LIFTER, havng a lftng capacty of 1000 kg, wll ensure
a secure use.
2.1. AREAS OF USAGE
BAG LIFTER, produced by our company n accordance
wth varous types of fertlzer spreaders, whch s also able to
operate n combnaton wth these machnes, wll provde you
great convenence n emptyng your large fertlzer bags.
1. GİRİŞ
Bu ktap aynı zamanda maknenn br parçası olup, tüm
kullanım süres boyunca güvenl ve verml br kullanım
çn danıableceğnz ve blg ednebleceğnz br kaynak
ntelğndedr. Bu yüzden dama güvenl br yerde özenle
saklanmalıdır.
Kullanıcı ve müter, kend güvenlğ çn belrtlen güvenlk
ve olası kazalardan korunma kurallarını dkkatlce okumalı ve
uygulamalıdır. Bu yüzden her koulda makne, bu ktapta yer
alan teknk blgler kaza önlemlern tamamıyla ve dkkatlce
okuyan, yeterl blgye sahp uzman klerce kullanılmalıdır.
Unutulmamalıdır k maknenn nsan, çevre sağlığı güvenlğ
çn en uygun artlarda kullanıldığının takp edlmes ve
kontrolü, kullanıcının sorumluluğundadır.
2. MAKİNE HAKKINDATEMEL BİLGİLER
2. ve 3. Kategor traktörlere uygun olarak üretlm BAG
LIFTER üç nokta askı düzen le traktöre bağlanmaktadır.
Büyük gübre torbalarının gübre serpme maknes çne
dökülmes amacıyla frmamızca tasarlanılan BAG LIFTER
nzde sze zaman ve kolaylık sağlayacaktır.
1000 kg kaldırma kapastesne sahp BAG LIFTER güvenl br
eklde kullanım sağlayacaktır.
2.1. KULLANIM ALANLARI
Çetl tp ve kapastelerdek gübre serpme maknelerne
uygun olarak ve bu maknelerle kombne olarak çalıablen
BAG LIFTER büyük gübre torbalarınızı gübre serpme
maknenze boaltmakta sze büyük kolaylık sağlayacaktır.
WARNING
We have used ths symbol n all matters
concernng your safety. If the machne
s to be used by someone other than
you, nform about the safety and use.
WARNING
You must obey all mentoned rules n
ths book otherwse you can be njured
and your machne can be damaged.
DİKKAT
Emnyetnz lglendren tüm konularda
bu sembolü kullandık. Eger maknayı
szden baska br kullanacaksa emnyet
ve kullanım hakkında blglendrnz.
UYARI
Bu ktapta belrtlen kullanımların
dıında herhang br kullanım, makneye
zarar verebleceğ gb kullanıcı çn de
cddî tehlkelere sebep olablr.

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
05
EN TR
3. GARANTİ
•Teslm aldığınızda maknenn taıma sırasında hasar görüp
görmedğn, parçaların tam ve eksksz olduğunu kontrol
ednz.
•Alıcı, yalnızca garant kurallarına uyduğu takdrde
garantden yaralanablr.
•Malzemedenkaynaklanan arızalarakarı garant,maknenn
teslm tarhnden tbaren br yıl çn geçerldr.
•Garant, çalıma ve naklye ücretlern kapsamaz.
•İnsanlara ve eyalara olan zararlar garant kapsamı
dıındadır.
•Garant, arızalanan parçanın üretcnn talmatları
doğrultusunda onarılması veya değtrlmes le sınırlıdır.
•Bayler veya kullanıcılar, (çlk ve taıma masraarı, kusurlu
çlk, doğrudan veya dolaylı kazalar, çalıma esnasında
kazanç kaybetme gb) zararlardan dolayı üretcden herhang
br tazmnat talep edemezler.
3.1. GARANTİNİN BİTİŞİ
•Teknk tabloda gösterlen sınırlar aılırsa;
•Bu kılavuzda belrtlen talmatlar dkkatlce takp edlmezse;
•Hata kullanıcıdan kaynaklanırsa, makne yanlı kullanılırsa,
hatalı bakım yapılırsa;
•Orjnal parçalar kullanılmazsa, garant sona erer.
3. GUARANTEE
•On delvery, check that the equpment has not been
damaged durng transport and that the accessores are
ntegral and complete.
•The purchaser wll enforce hs rghts on the guarantee only
when he has respected condtons concernng the beneft of
guarantee.
•The guarantee s vald for one year, aganst all defects of
materal from the date of delvery of the equpment.
•The guarantee does not nclude workng and shppng
costs.
•Obvously, all damage to person or thngs are executed
from guarantee.
•The guarantee s lmted to the repar or replacement
of the defectve pece, accordng to the nstructons of the
Manufacturer.
•Dealers or users may not clam any ndemnty from the
Manufacturer for any damage they may suer (because of
costs for labour, transport, defectve workmanshp, drect or
ndrect accdents, lost of earnngs on the workng postons,
etc.)
3.1. EXPIRY OF GUARANTEE
Guarantee expres:
• If lmts set out n techncal data table are overshot.
• If nstructons set out n ths booklet have not been carefully
followed.
• If the equpment s used badly, defectve mantenance or
other errors by clent.
• If orgnal spare parts are not used.
ATTENTION
• The customer should nstruct
personnel on accdent rsks, on the
operator safety devces provded, on
nose emsson rsks and on general
accdent preventon regulatons
provded for by the nternatonal
drectves and by the law n the country n whch the
machnes are used.
• In any case, the machne should be used exclusvely by
sklled operators who wll be held to follow scrupulously
the techncal and accdent - preventon nstructons n
ths manual.
• It s the user’s responsblty to check whether the
machne s operated only n optmum condtons of
safety for people, anmals and property.
DİKKAT
• Müter, kaza rskler, verlen operatör
güvenlk chazları, gürültü emsyon
rsk konusunda ve uluslararası
drekter ve maknenn kullanıldığı
ülkenn kanunları doğrultusunda
düzenlenen genel kaza önleme
yönetmelkler le lgl personel blglendrmeldr.
• Her durumda, makne, bu kılavuzdak teknk ve kaza
önleme talmatlarını dkkatl takp edecek yetenekl
operatör tarafından kullanılmalıdır.
• Maknenn nsan, hayvan ve mal güvenlğ çn en y
koullarda çalıtırılıp çalıtırılmadığını kontrol etmek
kullanıcının sorumluluğundadır.

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
06
EN TR
4. TECHNICAL SPECIFICATIONS
* Manufacturer reserves rghts to change them wthout notce.
If the machne s handled by wnch, t must be lfted hookng
onto approprate holes wth sutable wnch or crane (Fg.1).
Because of danger nvolved, ths operaton should be carred
out by traned and responsble persons. The mass of machne
s mentoned on the dentfcaton plate.
4. TEKNİK ÖZELLİKLER
* Üretc bu verler üzernde blg vermeden değklk yapma hakkını saklı tutar.
Eğer makne br vnç aracılığı le kaldırılacaksa fabrkanın
konumlandırdığı kanca tarafından uygun boluğa uygun br
vnç veya yeterl kapastel caraskal le kaldırılmalıdır (ekl 1).
Bu lem tehlke arz ettğnden eğtml ve sorumlu personel
tarafından gerçekletrlmeldr. Maknenn kütles tanıtım
plakasının üzernde yazılıdır.
Technical Specifications*
Teknik Özellikler* Unit
Birim BL 1000 BBL LONG
Lifting capacity with extended boom
Kapasite (Uzatılmı Lift)
kg 1000 1300
lbs 2204 2866
Lifting capacity with shortened boom
Kapasite (Kısa Lift)
kg 600 900
lbs 1322 1984
Max. Lifting Height
Lift Yüksekliği (Maksimum)
mm 4500 5500
ft.n. 14’9” 18’
Fg. / ek. 1

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
07
EN TR
4.1. DIMENSIONS OF MACHINE 4. MAKİNE BOYUTLARI
* Manufacturer reserves rghts to change them wthout notce. * Üretc bu verler üzernde blg vermeden değklk yapma hakkını saklı tutar.
Technical Specifications*
Teknik Özellikler* Unit
Birim BL 1000 BBL LONG
Max. Lifting Height
Lift Yüksekliği (Maksimum)
mm 4500 5500
ft.n. 14’9” 18’
1372 mm
2302 mm
1173 mm
1739 mm
3997 mm
4563 mm
1935 mm
3339 mm
799 mm
1365 mm
4945 mm
5511 mm
Fg. / ek. 2

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
08
EN TR
4.2. MAKİNENİN ANA PARÇALARI
1. Üç Nokta Askı Sstem
2. Gübre Serpme Maknes İçn Üç Nokta Askı Sstem
3. Park Ayağı
4. Ana ase
5. Üst ase
6. Bom
7. Kanca
8. Lf Hdrolğ
9. Bom Hdrolğ
4.2. MAIN PARTS OF MACHINE
1. 3 Pont Htch
2. 3 Pont Htch for Spreader
3. Jack
4. Man Chasss
5. Üst ase
6. Boom
7. Hook
8. Lft Hydraulc Cylnder
9. Boom Hydraulc Cylnder
3
4
5
6
7
8
9
1
2
Fg. / ek. 3

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
09
EN TR
5. SAFETY MEASURES
5.1. SAFETY SYMBOLS
5. GÜVENLİK ÖNLEMLERİ
5.1. GÜVENLİK İŞARETLERİ
REVOLVING DEVICE
Ths symbol expresses the rsk of catchng and
grppng of revolvng devces.
DÖNEN MEKANİZMA
Bu aret dönen mekanzmaların kapma ve
yakalama rskn belrtr.
CAUTION
Ths sgn warns that the operatons
descrbed could cause damage to
machne, f they are not carred out
correctly.
İKAZ
Bu aret, lemlern doğru
uygulanmadığında maknede cdd
hasarlara sebep olableceğn belrtr.
WARNING
Ths sgn warns that the operatons
descrbed could cause serous lesons
or long term health rsks, f they are not
carred out correctly.
DİKKAT
Bu aret, lemlern doğru
uygulanmadığında ser lezyonlara
veya uzun vadel hastalık rskne sebep
olableceğn belrtr.
DANGER
Ths sgn warns that the operatons
descrbed could cause serous lesons,
death or long term health rsks, f they are
not carred out correctly.
TEHLİKE
Bu aret, lemlern doğru
uygulanmadığında cdd yaralanmalara,
ölüm veya uzun vadel hastalık rskne
sebep olableceğn belrtr.
READ USER’S MANUAL
Ths symbol expresses that t’s requred to read
the User’s Manual carefully.
KULLANIM KILAVUZUNU OKU
Bu aret kullanım kılavuzunun dkkatlce okunması
gerektğn belrtr.
USE GLOVES
Ths symbol expresses the requrement of usng
gloves for the safety durng the
run-tme.
ELDİVEN KULLAN
Bu aret ürünü kullanırken  güvenlğ amacıyla
eldven kullanılması gerektğn belrtr.
THE RISK OF FALLING DOWN
Ths symbol expresses the rsk of fallng down by
loosng the balance or because of other causes.
DÜŞME RİSKİ
Bu aret dengey kaybederek veya baka
nedenlerle düme rskn belrtr.
KEEP CHILDREN AWAY
Ths symbol expresses to keep the chldren away
aganst any rsk.
ÇOCUKLARI UZAK TUT
Bu aret her türlü rske karı çocukların uzak
tutulması gerektğn belrtr.
DO NOT STAND NEAR THE MACHINE WHILE IT IS
WORKING
Ths symbol expresses not to stand near the
machne whle t s workng to avod any njury.
ÇALIŞAN MAKİNENİN YANINDA DURMA
Bu aret her türlü rske karı çalıır durumdak
maknenn yanında durulmaması gerektğn
belrtr.

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
10
EN TR
5.2. SAFETY NOTICES
• Read the operaton and mantenance manual carefully
before frst start up and keep ths manual easy reachable place.
• Obey all rules, work ste and local regulatons whch aect
you and your machne.
• You can be njured f you don’t wear the proper clothng.
Loose clothng can get caught n the equpment. Wear
protectve clothng to sut the job. Examples of protectve
clothng are: a hard hat, safety shoes, safety glasses, a
wellfttng overall, ear-protectors and ndustral gloves. Keep
cus fastened. Don’t wear a neckte or scarf. Keep long har
restraned.
• Before start up the machne, control the all connecton
ponts, bolts and nuts. If necessary tghten them. If there s any
worn part replace to new one.
• Make sure that, equpment attached and adjusted
completely.
• Don’t transport people or anmals on the equpment.
• Always use orgnal parts
• Don’t stand on the operaton area of machne whle t s
workng.
• If your machine driven by shaft:
a) Change the shaft plastic protector if it is worn
b) Grease the shaft after working
c) Don’t go over the limit tractor PTO rotation which is
mentioned in this manual.
d) Detach the shaft while transporting of machine
• Only start workng wth equpment f all protectve devces
are n perfect postons, nstalled and n safe poston.
• Before workng, make sure that, there s not any person or
anmal around.
• Don’t leave from the drver’s seat whle tractor s workng.
• Carefully read all the nstructons before usng machne;
n doubt contact techncans of Manufacturer’s dealers.
Manufacturer declnes all responsblty for non-observance
of the safety and accdent preventon regulatons descrbed
below.
5.2. GÜVENLİK UYARILARI
• Makney kullanmadan önce kılavuzu dkkatlce
okuyunuz. üpheye düersenz malâtçı frmanın satıcısının
teknsyenlerne ulaınız.
• Aağıda tanımlanan güvenlk kuralları ve kaza koruması
talmatlarına uyulmadığı taktrde oluacak sonuçlardan
malâtçı frma sorumlu değldr.
• İe balamadan önce kullanım ve bakım ktapçığını yce
okuyun ve çalıırken ktapçığı kolay ulaableceğnz br yerde
tutunuz.
• Kendnzn güvenlğ ve maknenzn uzun ömürlü olması
çn ktapçıkta belrtlen tüm kurallara uyunuz.
Uygun olmayan elbseler hareketl parçalara takılablr.
Çalıırken uygun elbseler gynz. Örneğn kask, güvenl
ayakkabı, güvenlk gözlükler, üzernze bol olmayan elbseler,
kulak koruyucuları ve  eldvenler.
• Çalımaya balamadan önce makne veya ekpmanın
bağlantılarını kontrol edp tüm cıvata ve somunların yeternce
sıkılmı olduğundan emn olunuz. Aınan parça varsa
değtrnz.
• Ekpmanın doğru eklde takıldığını ve ayarlandığını
kontrol ednz.
• Parçalar kullanılamaz hale geldğ zaman mutlaka orjnal
parçalarla değtrnz.
• Hç br koulda nsan, hayvan ve eya makne üzernde
taınamaz.
• Maknenn hareket alanı çersnde kesnlkle bulunmayınız.
• Kullandığınız makine şaft ile çalışıyor ise:
a) Şaftın plastik muhafaza kılıarının parçalanması
halinde mutlaka yenileyiniz.
b) Şaftı kullanımdan sonra mutlaka iyi bir gres yağıyla
yağlayınız.
c) Kullanım kılavuzunda belirtilen traktör kuyruk mili
devrini hiçbir zaman geçmeyiniz.
d) Taşıma sırasında şaftı çıkarınız.
• Tüm aksamların tam olarak çalıtığından ve her eyn
yolunda olduğundan emn olduğunuzda çalımaya balayınız.
• Ekpmanı çalıtırmadan önce etrafta nsan veya hayvan
bulunmadığından emn olunuz.
• Traktör motoru çalıırken asla sürücü koltuğundan
ayrılmayınız.

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
11
EN TR
5.3. SAFETY STICKERS ON THE MACHINE
The sgns descrbed are reproduced on the machne (Fg.4).
Keep them clean and replace them f they should come o
or become llegble. Carefully read each descrpton and learn
ther meanngs by heart.
1. Before operatng, carefully read nstructon booklet.
2. Before carryng out mantenance, stop machne and
consult nstructon booklet.
3. Danger gettng squashed durng openng. Keep at a safe
dstance from machne.
4. Danger gettng trapped. Keep away from movng parts.
5. Do not operate wthout lubrcaton.
6. Identfcaton plate.
a- Producton Year
b- Seral No
c- Weght
d- Model
5.3. MAKİNE ÜZERİNDE BULUNAN UYARI ETİKETLERİ
Aağıda belrtlen aretler maknenn üzernde yer
almaktadır (ek. 4). Etketler temz tutunuz ve okunmaz veya
kullanılmaz se yenleynz.
Her br tanımı dkkatlce okuyunuz ve yce öğrennz.
1. Çalıtırmadan önce kullanım kılavuzunu dkkatlce
okuyunuz.
2. Bakıma almadan önce makney durdurunuz ve kullanım
kılavuzuna bavurunuz.
3. Makne çalıır durumda ken tehlkel olablr. Makne le
aranızdak güvenl mesafey koruyunuz.
4. Ezlme Tehlkes. Haraeketl parçalardan uzak durunuz.
5. Makney yağlamadan çalıtırmayınız.
6. Maden etket.
a- Üretm Yılı
b- Ser Numarası
c- Ağırlığı
d- Model
Fg. / ek. 4

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
12
EN TR
6. ATTACH OF MACHINE TO THE TRACTOR
1. The power of tractor should be convenent to machne whch
mentoned n techncal specfcaton.
2. Ar pressure n the tractor’s tres must be sucent.
3. It s nconvenence wthn moton area
of lftng levers.
4. It s absolutely forbdden to stand
between tractor and equpment whle
adjustng mddle lever.
5. It s absolutely forbdden n space
between tractor and equpment wth engne
runnng and wthout hand brake pulled.
6. If your machne has hydraulc system
the both sde of system should be under
pressure whle connectng the hydraulc
hoses of machne to tractor’s hydraulc
system.
7. If your machne has electrc system,
electrc and sensor connectons should be
connected safely (Fg. 5).
6.1. ADJUSTING AND ATTACHING OFTHE CARDAN
SHAFT
If your machne workng by cardan shaft; The cardan shaft that s
gven together wth machne s standard sze. If cardan shaft s longer,
you can cut t to shorten as shown n fgure 5 and fgure 6.
As shown n fgure 5, mnmum 15 cm part of cardan shaft must be
overlapped when shaft s pulled away.
As shown n fgure 6, mnmum 4 cm spaces must be kept when
shaft s engaged to the end.
6.2. TRANSPORTING OF MACHINE AND STABILITY OF
TRACTOR AND MACHINE DURING TRANSPORT
1. Comply wth transport regulatons and hghway lmts.
2. When drvng on publc roads, pay attenton trac lghts and
ndcators.
3. Any transport accessores must be provded wth sutable sgns
and guards.
4. It s very mportant to remember that road holdng capacty as
well as drecton and brakng capacty can be nuenced, sometmes
consderably by equpment beng ether carred or towed.
5. When takng bend, calculate centrfugal force and center of
gravty wll shft dependng on whether equpment s beng carred
or not.
6. For transport adjust and fasten sde lever chan. Lock hydraulc
lftng control lever.
7. For dsplacements beyond workng area, equpment must be
placed n transportaton poston.
8. When dmensons of carred or partally carred equpment
conceal tractor’s sgnalng and lghtng devces, these must also
be nstalled on equpment tself, n conformty wth regulatons of
hghway of country nvolved. When n operaton make sure that
lghtng system s n perfect workng order. It s also mportant to
remember that correct sgnalng sequence of headlghts ncludes.
6. MAKİNENİN TRAKTÖRE BAĞLANMASI
1. Traktörün gücü teknk özellklerde belrtlen maknenn gücüne
uygun olmalıdır.
2. Traktör lastk basıncı yeterl olmalıdır.
3. Traktör kaldırma kolları hareket alanı
çnde bulunmak kesnlkle sakıncalıdır.
4.Traktör orta kol yükseklk ayarı yaparken
traktör ve makne arasında durmamaya
özen gösternz.
5. Traktör le ekpman arasındak bolukta
motor çalıırken ve el fren çeklm değlken
durulması kesnlkle yasaktır.
6. Eğer maknenz hdrolk ssteml se
hdrolk hortumları traktör hdrolk sstemne
bağlarken her k tarafta da sstemn basınç
altında olmamasına dkkat ednz.
7. Eğer maknenz elektrk ssteml se
maknede elektk ve sensör bağlantılarını
emnyetl br eklde bağlayınız (ek.5).
6.1. KARDAN ŞAFTININ TAKILMASI VE AYARI
Eğer maknenz kuyruk ml le çalııyorsa; Makne le BERABER
verlen kardan aftı standart boydadır. Bu yüzden kardan aftının,
traktör veya makneye uyumunun sağlanması gerekmektedr.
Kardan aftı uzun se ekl 5’te görüldüğü gb ayarlanıp aft boyunun
keslmes le ölçüye getrlr (ek. 6).
Sağdak eklde görüldüğü gb kardan aftı sonuna kadar
çekldğnde en az 15 cm’lk kısmı üst üste bnyor olması gerekr.
Kardan aftı sonuna kadar kapalı durumunda soldak eklde
görüldüğü gb en az 4 cm’lk boluk olması gerekr.
6.2. MAKİNENİN TAŞINMASI VE TAŞIMA SIRASINDA
TRAKTÖRVE MAKİNENİN DENGESİ
1. Karayollarında taıma çn karayollarının kabul edebleceğ
sınırlarda kalmaya özen gösternz.
2. Devlet karayollarında hareket ederken trafk ıık ve aretlerne
uyunuz.
3. Traktör le taıma esnasında tüm ekpmanlar çn gerekl aret ve
koruma engellern koyunuz.
4. Traktör le taıma anında yükün ağırlığının yön ve fren kapastes
bata olmak üzere yol tutuu üzernde doğrudan etks olduğu
unutulmamalıdır.
5. Vraj dönülernde merkezkaç kuvvetnn traktörün yüklü veya
yüksüz olma durumuna göre değkenlk göstereceğn dkkate alınız.
6. Traktör le taıma anında yan kol zncrlernn ayarlı olduğuna
dkkat ednz. Hdrolk kaldırma kontrol kolunun kltl olmasına dkkat
ednz.
7. Ekpman çalıma alanından baka br yere götürülürken taıma
konumuna getrlmeldr.
8. Traktöre takılan ekpmanlar traktördek ııklandırma ve güvenlk
etketlern gzleyeblr. Bu durum karayolları kurallarına aykırıdır
ve güvenlk açısından sakıncalı sonuçlar doğurur. İaret ve ııkların
görülemedğ durumlarda yardımcı aret ve ııklar uygun yerlere
monte edlmeldr.
Fg. / ek. 5
Fg. / ek. 6

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
13
EN TR
When machne s jonted to tractor, t becomes an ntegral part of
t. Attached equpment’s weght s closely related wth road poston
and stablty of tractor.
In normal condtons, t s assumed that % 20 of tractor weght
s carred by front axle. In ths case, attached equpment’s weght
should not be greater than %30 of tractor weght. Ths factor can be
summarzed n followng formulas:
When machne s attached to tractor, front weghts should put
through above mentoned formula. These weghts should be
calculated accordng to capacty of tractor’s lftng weght and
packng.
Makne traktöre bağlandığı zaman traktör le bütün br parça
halne gelmtr. Bağlanan ekpmanın ağırlığı traktörün yol konumu
ve stabltes le yakından lgldr.
Normal artlarda traktör ağırlığının %20 ‘snn ön akslar tarafından
taındığı varsayılır. Bu durumda traktöre bağlanan ekepmanın ağırlığı
traktör ağırlığının %30’unu geçmemeldr. Bu faktör aağıdak formül
le özetlene-blr:
Makneytraktörebağladığımızdayukarıdakformüldoğrultusunda
ön ağırlıklar konmalıdır. Bu ağırlıklar traktörün ağırlık kaldırma ve çek
kapastes de dkkate alınarak hesaplanmalıdır..
MACHINE
MAKİNE
M x s ≤ 0,2 x T x i + Z x (d + i)
(M x s) - (0,2 x T x i)
(d + i)
Z ≥
M ≤ 0,3 x T
Symbol Unit Description
Mkg
Mass weghng on arms of host wth full load
Tkg Mass of tractor
Zkg Total massof ballast
 m Tractor wheelbase that s horzontal
dstance beetwen axles of tractor
d m Horzontal dstance between centre of
gravty of ballast and front axle of tractor
s m
Horzontal dstance between centre gravty
of operatng machne and rear axle of tractor
Sembol Birim Açıklama
Mkg
Tam yüklü çekc kolları üzerndek kütle
Tkg Traktör kütles
Zkg Traktör ön kütles
 m Traktör aksları arasındak yatay mesafe
d m Ağırlık merkez le traktörün ön aksı
arasındak yatay mesafe
s m
Makne ağırlık merkez le traktörün arka
aksı arasındak yatay mesafe
Fg. / ek. 7
Table/ Tablo 7

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
14
EN TR
7. USAGE OF MACHINE
7.1. CONNECTING THE MACHINE TO THE TRACTOR AND
FERTILIZER SPREADER
• Move the hydraulc arm to approprate
poston n order to connect the machne to the
tractor and approach the BAG LIFTER.
• Connect n accordance wth the three-pont
lnkage system and attach the pns.
• Adjust the md arm n approprate length.
• Connect the hydraulc hoses to the tractor.
• Remove the pns of the connecton jaw
n order to connect the BAG LIFTER that you
connected to the Tractor wth the fertlzer
spreader.
• Then, approach the tractor and fertlzer
spreader and connect the perno pns of the
fertlzer spreader to the perno jaws of the
BAG LIFTER as shown n the llustraton
and nsert the pns (Fg. 9).
• After havng connected the perno
jaws connect the adaptor part to the BAG
LIFTER and fertlzer spreader as shown n
the llustraton and nsert the pns (Fg. 10).
• Adjust the md arm accordngly.
• The machne s ready for use after
havng set the approprate heght.
7. MAKİNENİN KONTROLÜ
7.1. MAKİNENİN TRAKTÖRE ve GÜBRE SERPME
MAKİNESİNE BAĞLANMASI
• Makney traktöre baglamak çn hdrolk
kolları uygun konuma getrnz ve BAG LIFTER’a
yanaınız.
• Üç nokta askı düzenne uygun eklde
bağlayınız ve pmler takınız (Fg./ek.8).
• Orta kol’u uygun uzunlukta ayarlayınız.
• Hdrolk hortumları traktöre bağlayınız.
• Traktöre bağladığınız BAG LIFTER le gübre
serpme maknesn brbrne bağlamak çn
bağlantı çenes pmlern çıkartınız.
• Daha sonra traktörle gübre serpme
maknesne yanaınız ve gübre serpme
maknesnn perno pmlern BAG LIFTER n
perno çenelerne ekldek gb bağlayınız
ve pmler takınız (ek. 9)
• Perno çenelern bağladıktan sonra
adaptör parçayı BAG LIFTER le gübre
serpme maknesne ekldek gb bağlayıp
pmler takınız (ek. 10)
• Orta kolu uygun eklde ayarlayınız.
• Maknenz uygun yükseklğe
ayarladıktan sonra kullanıma hazırdır.
Fg. / ek. 8
Fg. / ek. 9
Fg. / ek. 10
WARNING
Followng process should be conducted
by experenced and competent personnel.
Personnel should use protectve gloves and
should work n clear area...
UYARI
Aağıda belrtlen tüm lemler, deneyml,
uzman personel tarafından yürütülmel,
koruyucu  eldven kullanılmalı, temz ve
tozsuz br ortamda çalıılmalıdır.

Operator’s Manual Kullanım Klavuzu
BL / TAŞIMA LİFTİ
15
EN TR
8. MAINTENANCE
8.1 LUBRICAT
8. BAKIM
8.1 YAĞLAMA

BL / BIG BAG LIFTER
Operator’s Manual Kullanım Klavuzu
16
EN TR

Spare Parts Yedek Parçalar
17
EN TR
BL / TAIMA LİFTİ
SPARE PARTS
YEDEK PARÇALAR

18
BL / BIG BAG LIFTER
11
