S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

CSD-EX180

• TYPE: LH

S/M Code No. 09–993–409–6T1

COMPACT DISC STEREO

RADIO CASSETTE RECORDER

ELECTRICAL MAIN PARTS LIST - 1/5

NOTE: The characters in the suffix column indicate the part usage.

LH .....................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 305 87-010-213-080 0E C-CAP,S 0.015-50 B AB..................

C 308 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 309 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 304 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 301 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 303 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 302 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 307 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................

C 306 87-010-546-080 0E CAP, ELECT 0.33-50V AB..................

C 319 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 312 87-010-213-080 0E C-CAP,S 0.015-50 B AB..................

C 317 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 318 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 313 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 314 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 316 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 315 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 310 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................

C 311 87-010-546-080 0E CAP, ELECT 0.33-50V AB..................

C 327 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 324 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 321 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 325 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 326 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 329 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 322 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 320 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 330 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 337 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 331 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 333 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 332 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 338 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 336 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 335 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 339 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 334 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 341 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 346 87-010-235-080 0E CAP,E 470-16 SME AB..................

C 348 87-010-235-080 0E CAP,E 470-16 SME AB..................

C 342 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 343 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 345 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 344 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 347 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 340 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 355 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 351 87-010-401-080 0E CAP, ELECT 1-50V AB..................

CN 320 87-049-469-010 0E CONN,4P V AB..................

CN 330 87-009-031-010 0E CONNECTOR, 3P AB..................

D 301 87-A40-466-080 0E ZENER,MTZJ2.7A AB..................

IC 302 87-A20-946-040 1D C-IC,MM1434XF AB..................

IC 301 87-A21-111-040 1C C-IC,M62495FP AB..................

IC 303 87-A21-193-010 1B IC,TA8227P AB..................

J 301 87-009-216-010 1A JACK, DIA 3.5 AB..................

Q 301 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................

Q 302 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................

S 301 87-A90-815-010 SW,PUSH 2-2-6 SPUN19-S-501 AB..................

C 202 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 204 87-010-221-080 0E CAP, ELECT 470-10V AB..................

C 206 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 205 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 203 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 210 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 212 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 213 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 211 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 220 87-016-495-090 1B CAP,E 3300-25 SMG AB..................

C 233 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 232 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 234 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 231 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 230 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 261 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 264 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 265 87-010-236-080 0E CAP,E 1000-10 SME AB..................

C 262 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 263 87-010-385-080 0E CAP, ELECT 220-25V AB..................

CN 210 87-049-919-010 0E CONN,3P EH V WHT AB..................

CN 220 87-049-469-010 0E CONN,4P V AB..................

CN 270 87-009-361-010 1A CONN,5P BTMK P-1R AB..................

CN 280 87-009-370-010 0E CONN 5P BTMK AB..................

D 204 87-017-148-080 0E ZENER,HZS6A1L AB..................

D 201 87-017-162-080 ZENER,HZS7C3L AB..................

D 205 87-070-345-080 0E DIODE,IN4148 AB..................

D 203 87-070-345-080 0E DIODE,IN4148 AB..................

ELECTRICAL MAIN PARTS LIST - 2/5

D 202 87-070-345-080 0E DIODE,IN4148 AB..................

D 206 87-070-345-080 0E DIODE,IN4148 AB..................

D 213 87-070-136-080 0E ZENER,MTZJ5.1B AB..................

D 211 87-070-345-080 0E DIODE,IN4148 AB..................

D 225 87-027-399-080 0E ZENER,HZ7A3L (200MA) ....................

D 225 87-027-607-080 0E ZENER,HZ7B3L AB..................

D 221 87-070-345-080 0E DIODE,IN4148 AB..................

D 222 87-070-345-080 0E DIODE,IN4148 AB..................

D 220 87-070-345-080 0E DIODE,IN4148 AB..................

D 261 87-017-139-010 0E ZENER,HZS15-2 AB..................

IC 260 87-070-416-010 1B IC,NJU7201 L55 AB..................

Q 201 87-026-291-080 1A TR,DTC124XS AB..................

Q 204 89-113-184-080 0E TR,2SA1318T AB..................

Q 207 89-113-184-080 0E TR,2SA1318T AB..................

Q 202 89-213-702-010 1A TR,2SB1370 (1.8W) AB..................

Q 203 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................

Q 206 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................

Q 205 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................

Q 211 87-026-463-080 0E TR,2SA933S (0.3W) AB..................

Q 210 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................

Q 226 87-026-291-080 1A TR,DTC124XS AB..................

Q 223 87-026-291-080 1A TR,DTC124XS AB..................

Q 222 87-026-463-080 0E TR,2SA933S (0.3W) AB..................

Q 225 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................

Q 260 89-320-011-080 0E TR,2SC2001 (15W) AB..................

Q 271 87-026-291-080 1A TR,DTC124XS AB..................

Q 270 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................

R 290 87-029-124-090 0E RESISTOR, FUSE 1/4W 2.2 AB..................

C 401 87-010-178-080 0E CHIP CAP 1000P AB..................

C 405 87-010-221-080 0E CAP, ELECT 470-10V AB..................

C 407 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 402 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 403 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 411 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................

C 419 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................

C 412 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 415 87-010-379-080 0E CAP, ELECT 22-16V AB..................

C 417 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 418 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 410 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 416 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 413 87-012-158-080 0E C-CAP,S 390P-50 CH AB..................

C 425 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................

C 426 87-010-186-080 0E CAP,CHIP 4700P AB..................

C 424 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 428 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 422 87-010-379-080 0E CAP, ELECT 22-16V AB..................

C 427 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 423 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 429 87-012-153-080 0E C-CAP,S 120P-50 CH AB..................

C 420 87-012-158-080 0E C-CAP,S 390P-50 CH AB..................

C 433 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................

C 434 87-010-186-080 0E CAP,CHIP 4700P AB..................

C 437 87-010-213-080 0E C-CAP,S 0.015-50 B AB..................

C 430 87-010-213-080 0E C-CAP,S 0.015-50 B AB..................

C 439 87-010-401-010 0E CAP, ELECT 1-50V AB..................

C 432 87-010-401-010 0E CAP, ELECT 1-50V AB..................

C 435 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 431 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 438 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 436 87-012-153-080 0E C-CAP,S 120P-50 CH AB..................

C 442 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 455 87-010-194-080 0E CAP, CHIP 0.047 AB..................

CN 410 87-049-469-010 0E CONN,4P V AB..................

CN 420 87-009-030-010 0E CONNECTOR 2P PH M _ AB..................

D 402 87-070-345-080 0E DIODE,IN4148 AB..................

D 403 87-070-345-080 0E DIODE,IN4148 AB..................

D 404 87-070-345-080 0E DIODE,IN4148 AB..................

D 410 87-070-345-080 0E DIODE,IN4148 AB..................

D 411 87-070-345-080 0E DIODE,IN4148 AB..................

IC 420 87-A21-145-040 C-IC,BA4560F-E2 AB..................

IC 430 87-A21-145-040 C-IC,BA4560F-E2 AB..................

L 401 87-007-342-010 0E COIL,OSC 85K BIAS AB..................

Q 408 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) AB..................

Q 407 87-026-463-080 0E TR,2SA933S (0.3W) AB..................

Q 406 87-026-463-080 0E TR,2SA933S (0.3W) AB..................

Q 409 89-110-155-080 0E TR,2SA1015(0.4W) AB..................

Q 403 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................

Q 401 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................

Q 402 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................

Q 411 89-110-155-080 0E TR,2SA1015(0.4W) AB..................

Q 410 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................

Q 421 87-026-496-080 0E FET,2SJ103GR AB..................

Q 420 87-026-496-080 0E FET,2SJ103GR AB..................

Q 432 89-110-155-080 0E TR,2SA1015(0.4W) AB..................

Q 431 89-328-786-080 0E TR,2SC2878B AB..................

Q 430 89-328-786-080 0E TR,2SC2878B AB..................

S 410 87-A91-173-010 0E SW,SL 2-2-3 SK23E01G04 AB..................

C 604 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 603 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 605 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 601 87-010-313-080 0E CAP, CHIP 18P AB..................

ELECTRICAL MAIN PARTS LIST - 3/5

C 602 87-010-313-080 0E CAP, CHIP 18P AB..................

C 612 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 611 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 686 87-010-317-080 0E C-CAP,S 39P-50 CH AB..................

C 686 87-010-319-080 0E C-CAP,S 56P-50 CH AB..................

C 690 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

CN 610 87-A60-057-010 0E CONN,11P V 9604S-11C AB..................

CN 630 87-009-030-010 0E CONNECTOR 2P PH M _ AB..................

CN 670 87-A60-058-010 0E CONN,10P V 9604S-10C AB..................

D 604 87-070-345-080 0E DIODE,IN4148 AB..................

D 605 87-070-345-080 0E DIODE,IN4148 AB..................

D 602 87-070-345-080 0E DIODE,IN4148 AB..................

D 603 87-070-345-080 0E DIODE,IN4148 AB..................

IC 601 8Z-CD5-636-010 1H IC,LC865508A-**** AB..................

Q 602 87-026-291-080 1A TR,DTC124XS AB..................

Q 604 87-026-291-080 1A TR,DTC124XS AB..................

Q 603 87-026-463-080 0E TR,2SA933S (0.3W) AB..................

Q 690 87-026-447-080 0E TR,2SC1740S R AB..................

X 601 87-030-273-010 1A VIB,XTAL 32.768K5PPM AB..................

X 602 87-030-376-080 1A VIB,CER CSA5.76MG200 AB..................

CN 620 87-099-753-010 CONN,11P H 9604 AB..................

CN 680 87-A60-077-010 0E CONN,10P H 9604S-10F AB..................

D 601 87-A91-172-010 1B LED, SA36-11HWA-11.0MM RED AB..................

D 611 87-A40-622-010 0E LED,L-34HDSL RED AB..................

D 614 87-A40-622-010 0E LED,L-34HDSL RED AB..................

D 613 87-A40-623-010 0E LED,L-34GDSL GRN AB..................

D 612 87-A40-623-010 0E LED,L-34GDSL GRN AB..................

Q 614 87-026-211-080 0E TR,DTA144EK AB..................

Q 610 87-026-235-080 0E CHIP-TR,DTC114EK AB..................

Q 612 87-026-235-080 0E CHIP-TR,DTC114EK AB..................

Q 613 87-026-235-080 0E CHIP-TR,DTC114EK AB..................

Q 611 87-026-235-080 0E CHIP-TR,DTC114EK AB..................

S 606 87-036-385-010 0E SW,TACT SKHHLM AB..................

S 608 87-036-385-010 0E SW,TACT SKHHLM AB..................

S 607 87-036-385-010 0E SW,TACT SKHHLM AB..................

S 603 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 601 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 604 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 605 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 602 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 611 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 620 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 621 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

C 501 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 504 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 509 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 503 87-010-221-080 0E CAP, ELECT 470-10V AB..................

C 502 87-010-221-080 0E CAP, ELECT 470-10V AB..................

C 508 87-010-236-080 0E CAP,E 1000-10 SME AB..................

C 507 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 506 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 510 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 511 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 516 87-010-545-080 0E CAP, ELECT 0.22-50V AB..................

C 515 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 514 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 513 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 525 87-010-176-080 0E C-CAP,S 680P-50 SL AB..................

C 527 87-010-186-080 0E CAP,CHIP 4700P AB..................

C 529 87-010-545-080 0E CAP, ELECT 0.22-50V AB..................

C 528 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 533 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 538 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 536 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 531 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 532 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 539 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 530 87-012-140-080 0E CAP 470P AB..................

C 540 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 545 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 548 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 547 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 546 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 541 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 543 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................

C 551 87-010-178-080 0E CHIP CAP 1000P AB..................

C 557 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 552 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 556 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 558 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 553 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 554 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 559 87-010-315-080 0E C-CAP,S 27P-50 CH AB..................

C 550 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 555 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................

C 566 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 561 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 562 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 565 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 560 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 569 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 563 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

ELECTRICAL MAIN PARTS LIST - 4/5

C 564 87-018-121-080 0E CAP, CER 150P-50V AB..................

C 567 87-018-127-080 0E CAP, CER 470P-50V AB..................

C 573 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 572 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 574 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 571 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 579 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 576 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 575 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 578 87-018-209-080 0E CAP, CER 0.1-50V AB..................

C 582 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 585 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 583 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 580 87-012-153-080 0E C-CAP,S 120P-50 CH AB..................

C 586 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 584 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 589 87-018-119-080 0E CAP, CER 100P-50V AB..................

C 587 87-018-119-080 0E CAP, CER 100P-50V AB..................

C 581 87-018-119-080 0E CAP, CER 100P-50V AB..................

C 593 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 591 87-018-119-080 0E CAP, CER 100P-50V AB..................

C 592 87-018-119-080 0E CAP, CER 100P-50V AB..................

C 590 87-018-119-080 0E CAP, CER 100P-50V AB..................

CN 520 87-A60-424-010 0E CONN,16P V TOC-B AB..................

D 501 87-070-345-080 0E DIODE,IN4148 AB..................

D 504 87-070-345-080 0E DIODE,IN4148 AB..................

D 503 87-070-345-080 0E DIODE,IN4148 AB..................

D 502 87-070-345-080 0E DIODE,IN4148 AB..................

D 505 87-070-345-080 0E DIODE,IN4148 AB..................

IC 501 87-A20-446-010 1E C-IC,LA9241ML AB..................

IC 502 87-A20-459-010 2A C-IC,LC78622ED AB..................

IC 503 87-A20-856-010 1D IC,BA6898S AB..................

L 501 87-003-102-080 0E COIL, 10UH AB..................

L 504 87-005-847-080 0E COIL,2.2UH(CECS) AB..................

L 505 87-008-372-010 0E FILTER, EMI BL OIRNI AB..................

L 502 87-008-372-010 0E FILTER, EMI BL OIRNI AB..................

Q 502 87-026-291-080 1A TR,DTC124XS AB..................

Q 504 87-026-463-080 0E TR,2SA933S (0.3W) AB..................

Q 501 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................

Q 503 89-113-184-080 0E TR,2SA1318T AB..................

SFR 501 87-024-276-080 0E SFR,100K DIA6 V TP AB..................

X 501 81-592-641-080 1A CERALOCK 16.93MHZ AB..................

C 902 87-A11-132-080 0E CAP,TC U 0.01-50 K B AB..................

C 904 87-A11-132-080 0E CAP,TC U 0.01-50 K B AB..................

C 903 87-A11-132-080 0E CAP,TC U 0.01-50 K B AB..................

C 901 87-A11-132-080 0E CAP,TC U 0.01-50 K B AB..................

CN 910 87-049-919-010 0E CONN,3P EH V WHT AB..................

D 903 87-A40-465-090 0E DIODE,FR202 AB..................

D 904 87-A40-465-090 0E DIODE,FR202 AB..................

D 901 87-A40-465-090 0E DIODE,FR202 AB..................

D 902 87-A40-465-090 0E DIODE,FR202 AB..................

F 901 87-A90-092-080 1A PROTECTOR,2.5A 491 AB..................

C 9 87-010-154-080 0E CAP CHIP 10P AB..................

C 8 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................

C 9 87-010-311-080 0E CAP 12P ....................

C 1 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 3 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 2 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 3 87-010-317-080 0E C-CAP,S 39P-50 CH ....................

C 2 87-010-318-080 0E C-CAP,S 47P-50 CH ....................

C 6 87-010-378-080 0E CAP, ELECT 10-16V AB..................

C 7 87-018-208-080 0E CAP 0.047-50F AB..................

C 13 87-010-148-080 0E CAP, CHIP S 75P SL AB..................

C 11 87-010-154-080 0E CAP CHIP 10P ....................

C 16 87-010-178-080 0E CHIP CAP 1000P AB..................

C 10 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 15 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 18 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 12 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 14 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 19 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................

C 17 87-016-669-080 0E C-CAP,S 0.1-25 K B AB..................

C 28 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 29 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 25 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 22 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 24 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 20 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 21 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................

C 26 87-016-460-080 0E C-CAP,S 0.22-16 B AB..................

C 27 87-016-460-080 0E C-CAP,S 0.22-16 B AB..................

C 32 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 33 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 34 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 30 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 35 87-010-314-080 0E C-CAP,S 22P-50V ....................

C 38 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................

C 38 87-010-321-080 0E CHIP CAPACITOR,82P(J) ....................

C 31 87-010-379-080 0E CAP, ELECT 22-16V AB..................

C 37 87-012-155-080 0E C-CAP 180P-50CH AB..................

C 46 87-010-175-080 0E CAP 560P ....................

C 41 87-010-318-080 0E C-CAP,S 47P-50 CH ....................

C 44 87-012-155-080 0E C-CAP 180P-50CH ....................

C 44 87-012-156-080 0E C-CAP,S 220P-50 CH ....................

CF 3 82-785-747-080 1A CF,MS2 GHY,R AB..................

CF 2 82-785-747-080 1A CF,MS2 GHY,R AB..................

CF 1 87-A90-128-010 0E FLTR,AM IF CFAL-455 AB..................

D 2 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 4 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 1 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 3 87-A40-226-080 0E VARI-CAP,SVC251SPA AB..................

IC 1 87-A20-955-010 1C IC,LA1828 AB..................

JR 2 87-010-178-080 0E CHIP CAP 1000P ....................

L 9 87-A50-334-010 1A COIL,FM DET (TOKO) AB..................

L 8 87-A50-335-010 1A COIL,FM IFT (TOKO) AB..................

L 7 87-A50-336-010 1A COIL,AM IFT (TOKO) AB..................

L 6 87-A50-337-010 1A COIL,AM OSC (TOKO) AB..................

L 5 87-A50-342-010 0E COIL,FM OSC D ....................

L 5 87-A50-343-010 COIL,FM OSC EX AB..................

L 4 87-A50-345-010 0E COIL,FM RF EX AB..................

L 2 87-A50-346-010 0E COIL,FM BPF D ....................

L 2 87-A50-347-010 0E COIL,FM BPF EX AB..................

L 3 87-A50-348-010 COIL,BAR ANT LW/MW (COI) ....................

L 3 87-A50-349-010 COIL,BAR ANT AMW (COI) AB..................

L 3 87-A50-350-010 COIL,BAR ANT AMN (COI) ....................

L 3 87-A50-448-010 COIL,BAR ANT MW HE(COI) ....................

L 10 87-003-102-080 0E COIL, 10UH AB..................

L 17 87-A50-337-010 1A COIL,AM OSC (TOKO) ....................

L 16 87-A50-337-010 1A COIL,AM OSC (TOKO) ....................

L 16 87-A50-339-010 COIL,LW OSC (TOKO) ....................

L 17 87-A50-340-010 COIL,SW OSC (TOKO) ....................

L 11 87-A50-341-010 COIL,SW ANT (TOKO) ....................

L 41 87-003-143-080 0E COIL 4.7 UH ....................

Q 3 87-026-215-080 0E TR,DTC114YS AB..................

Q 2 87-026-572-080 0E TR,DTA114TS AB..................

Q 4 89-109-521-080 0E TR,2SA952 (0.6W) ....................

Q 1 89-319-233-080 0E TR,2SC1923 (0.1W) AB..................

S 1 87-A91-174-010 0E SW,SL 2-4-2 SK42H01G06 AB..................

S 1 87-A91-175-010 SW,SL 2-4-3 SK43D01G06 ....................

TC 6 87-011-220-080 1A TRIMMER CAP 20P VTC ....................

TC 5 87-011-221-080 1A CAP, TRIMMER 30P ....................

VC 1 87-A91-315-010 TUN-CAP,40P-140P D(TWD) ....................

VC 1 87-A91-316-010 TUN-CAP,20P-160P U(TWD) AB..................

VC 1 87-A91-317-010 TUN-CAP,20P-335P H(TWD) ....................

VC 1 87-A91-318-010 TUN-CAP,20P-140P E(TWD) ....................

ELECTRICAL MAIN PARTS LIST - 5/5

MECHANICAL PARTS LIST - 1/2

NOTE: The characters in the suffix column indicate the part usage.

LH .....................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

84-CD8-083-010 0E BADGE,AIWA 30.5-5.2 2.5LEAD AB..................

88-CH6-019-010 PANEL,CD AB..................

8Z-CD8-001-010 CABI,FRONT AB..................

8Z-CD8-002-010 CABI,REAR AB..................

8Z-CD8-003-010 LID,CD AB..................

8Z-CD8-004-010 LID,CASS AB..................

8Z-CD8-005-010 CHAS,CD AB..................

8Z-CD8-006-010 PANEL,CONT AB..................

8Z-CD8-007-010 HLDR,CASS AB..................

8Z-CD8-008-010 LID,BATT AB..................

8Z-CD8-009-010 ARM,MAIN HANDL AB..................

8Z-CD8-010-010 COVER, HANDLE AB..................

8Z-CD8-012-010 WINDOW,DIAL AB..................

8Z-CD8-013-010 WINDOW,CD AB..................

8Z-CD8-014-010 WINDOW,CASS DOOR AB..................

8Z-CD8-016-010 POINTER,TUNER AB..................

8Z-CD8-036-010 GRILLE,SPKR L AB..................

8Z-CD8-037-010 GRILLE,SPKR R AB..................

8Z-CD8-041-010 CABI,FRONT D ....................

8Z-CD8-042-010 CABI,REAR D ....................

8Z-CD8-043-010 LID,CD D ....................

8Z-CD8-044-010 LID,CASS D ....................

8Z-CD8-045-010 PANEL,CONT D ....................

8Z-CD8-046-010 WINDOW,LED D ....................

8Z-CD8-047-010 WINDOW,DIAL D ....................

8Z-CD8-048-010 WINDOW,CD D ....................

8Z-CD8-052-010 WINDOW,DIAL EZ ....................

8Z-CD8-053-010 CABI,REAR EZ ....................

8Z-CD8-059-010 WINDOW,DIAL LH AB..................

8Z-CD8-060-010 CABI,REAR HE ....................

8Z-CD8-061-010 WINDOW,DIAL HE ....................

8Z-CD8-064-010 WINDOW,LED EX AB..................

8Z-CD8-017-010 KEY,CASS SET PAUSE AB..................

8Z-CD8-018-010 KEY,CASS SET STOP AB..................

8Z-CD8-019-010 KEY,CASS SET F F AB..................

8Z-CD8-020-010 KEY,CASS SET REW AB..................

8Z-CD8-021-010 KEY,CASS SET PLAY AB..................

8Z-CD8-022-010 KEY,CASS SET REC AB..................

8Z-CD8-023-010 KEY,Q SOUND AB..................

8Z-CD8-024-010 KEY,REPEAT AB..................

8Z-CD8-025-010 KEY,CD PLAY AB..................

8Z-CD8-026-010 KEY,CD SKIP AB..................

8Z-CD8-027-010 KEY,SET TAPE AB..................

8Z-CD8-028-010 KEY,SET TUNER AB..................

8Z-CD8-029-010 KEY,SET CD AB..................

8Z-CD8-030-010 KEY,VOL UP AB..................

8Z-CD8-031-010 KEY,VOL DOWN AB..................

8Z-CD8-032-010 KNOB,RTRY TUNING AB..................

8Z-CD8-033-010 KNOB,SL BAND AB..................

8Z-CD8-034-010 KNOB,SL BEAT AB..................

8Z-CD8-035-010 KEY,EQ AB..................

8Z-CD8-049-010 KEY,SET TAPE D ....................

8Z-CD8-050-010 KEY,SET TUNE D ....................

8Z-CD8-051-010 KEY,SET CD D ....................

8Z-CD8-038-010 PLATE,VOL SEL ....................

82-CD8-212-010 0E SPR-T,CAM CD AB..................

84-CD5-215-010 0E GEAR AB..................

84-CD5-216-010 0E BRACKET AB..................

84-CT5-209-010 PLATE,MAGNET AB..................

87-036-368-010 0E MAGNET AB..................

87-A90-147-010 COVER,AC SEL SW AB..................

87-CD7-206-010 DOOR,CD LOCKER AB..................

87-CD7-207-010 HLDR,LOCKER AB..................

88-CD8-207-010 SPR-T,LID CD AB..................

88-CD8-209-010 SPR-C,BATT AB..................

88-CD8-222-010 SPR-P,DAMP CD AB..................

88-CD9-207-010 COVER, AC SOCKET AB..................

88-CD9-210-010 1A BASE,CHUCK AB..................

88-CD9-211-010 RING,CHUCK AB..................

8Z-CD8-201-010 HLDR,DOOR CD AB..................

8Z-CD8-202-010 GEAR,PVC AB..................

8Z-CD8-203-010 HLDR,PVC AB..................

8Z-CD8-205-010 HLDR,KEY FUNCTION AB..................

8Z-CD8-206-010 HLDR,LED AB..................

8Z-CD8-207-010 W, TUNING AB..................

8Z-CD8-208-010 HLDR,SPKR AB..................

8Z-CD8-209-010 HLDR,HANDLE L AB..................

8Z-CD8-210-010 HLDR,HANDLE R AB..................

8Z-CD8-211-010 SPR-T,LID CASS AB..................

8Z-CD8-212-010 SPR-C,KEY VOL AB..................

8Z-CD8-215-010 HLDR,BAR ANT AB..................

8Z-CD8-216-010 GEAR,TU AB..................

8Z-CSA-202-010 HLDR,PCB AB..................

87-251-091-410 0E U+3-3 AB..................

87-261-032-410 0E V+2-3 GLD AB..................

87-261-096-410 0E SCREW,V+3-10 GLD AB..................

MECHANICAL PARTS LIST - 2/2

87-651-035-410 0E VT1 2-6 GLD AB..................

87-661-096-410 0E SCREW,VFT1+3-10 AB..................

87-741-074-410 0E UT2+2.6-8 AB..................

87-741-096-410 0E UT2+3-10 AB..................

87-741-102-410 0E UT2+3-20 AB..................

87-745-094-410 0E UT2+3-6 AB..................

87-751-034-410 0E SCREW VT2+2-5 AB..................

87-B10-102-010 0E UT2+3-15 W/O AB..................

81-590-677-010 1A SWITCH LEAF AB..................

87-043-116-010 1C ANT,WHIP AB..................

87-A60-178-010 JACK,AC E W/SW AB..................

87-A60-179-010 1A JACK,AC D W/SW ....................

87-A90-146-010 0E SW,SL 1-1-2 AB..................

8Z-CD8-617-010 PT,D ....................

8Z-CD8-619-010 PT,E ....................

8Z-CD8-621-010 FF-CABLE, 16P 1.0 130MM CD-RF AB..................

8Z-CD8-622-010 FF-CABLE, 10P 1.25 280MM FRONT AB..................

8Z-CD8-623-010 FF-CABLE, 11P 1.25 200MM FRONT AB..................

8Z-CD8-630-010 WIRE ASSY,210 26 FM-ANT AB..................

CNA 510 8Z-CD8-628-010 CONN ASSY,6P CD-MOTOR AB..................

CNA 640 8Z-CD8-633-010 CONN ASSY,15P MICOM AB..................

SP 2 88-CD8-622-010 1F SPKR,F 77 7OHM 3W AB..................

SP 1 88-CD8-622-010 1F SPKR,F 77 7OHM 3W AB..................

ACCESSORIES / PACKAGE LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

LH .....................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

8Z-CD8-901-010 IB,D(J)B ....................

8Z-CD8-906-010 IB,LH(ESP)B .B..................

8Z-CD8-907-010 IB,H(ECA)B ....................

8Z-CD8-908-010 IB,EZ(9L)B ....................

8Z-CD8-909-010 IB,K(E)B ....................

87-099-789-010 1B PLUG,ADPTR IR44 AB..................

87-099-811-010 1E PLUG,ADPTR CONV(K) ....................

87-A80-033-010 1C AC CORD SET,D BLK ....................

87-A80-081-010 1C AC CORD SET ASSY,EZ BLK AB..................

87-A80-119-010 1C AC CORD SET ASSY,AZ ....................

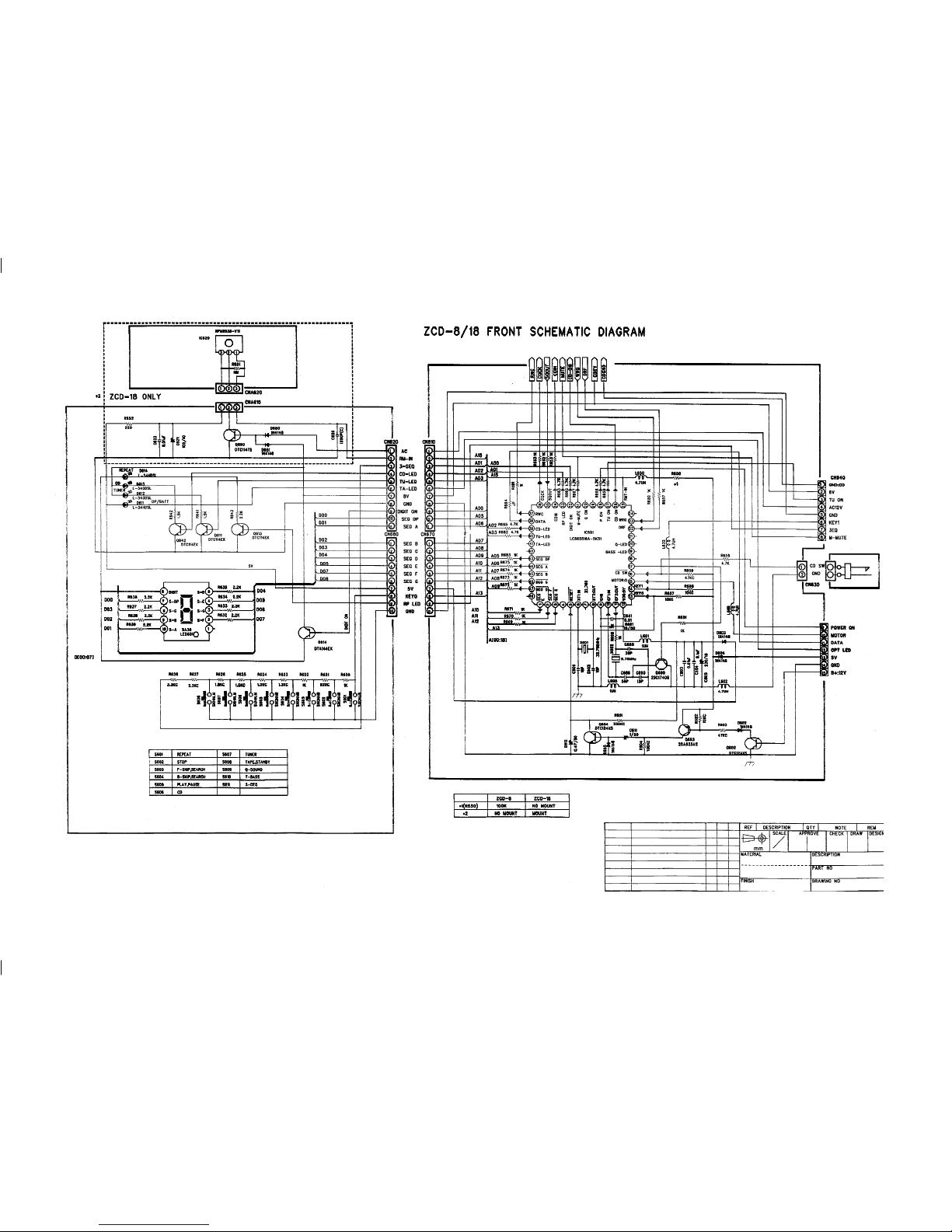

SCHEMATIC DIAGRAM _1 (MAIN)

Other manuals for CSD-EX180

Table of contents

Popular Cassette Player manuals by other brands

Ahuja

Ahuja CPA-360 Operation manual

Sony

Sony Pressman TCS-60DV Specifications

Philips

Philips AQ6485/14 Product information

Sony

Sony TCM-200DV - Cassette Recorder operating instructions

Nakamichi

Nakamichi BX-300 Service manual

Panasonic

Panasonic RQ-E25V operating instructions

Yamaha

Yamaha MT8X Operation manual

Sherwood

Sherwood Newcastle D-480 operating instructions

Manta

Manta MA408 user manual

GPO

GPO W0162B user guide

Marantz

Marantz CP230 Service manual

Sony

Sony HST-471 Service manual

Sharp

Sharp JC-AV1 Operation manual

Pioneer

Pioneer CT-W103 Service manual

Sony

Sony CFS-B15 - Am/fm Stereo Cassette Recorder operating instructions

Sony

Sony WMFS220 - Portable Sports AM/FM Cassette... operating instructions

Sanyo

Sanyo MCD-ZX700F Service manual

Sony

Sony Pressman TCM-465V operating instructions

Aiwa CSD-EX180 User manual

Popular Cassette Player manuals by other brands
