S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

HV-N15

• TYPE: D

VIDEO CASSETTE PLAYER

• BASIC VIDEO MECHANISM:K-N2EPN206P-C

S/M Code No. 09–98A–305–50A

ELECTRICALPARTSLIST-1/6

NOTE: The characters in the suffix column indicate the part usage.

ST .....................OO...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

85-JPC-205-110 0E HLDR,LED SENDOR ....................

85-JPC-206-110 0E HLDR,T/E SENSOR ....................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 ....................

87-A80-091-010 1C AC CORD ASSY,D BLK ....................

88-909-121-110 0E FF-CABLE,9P 12CM ....................

C 4 87-016-099-090 1C CAP,E 100-200 SME ....................

C 1 87-A10-374-010 1A CAP,M/P 0.1-275 K RMR ....................

C 9 87-A10-413-010 0E CAP,CER 2200P-4K M E KX ....................

C 5 87-A10-892-080 0E CAP,CER 68P-1K J SL ....................

C 13 87-A10-895-080 1A CAP,E 1000-10 M PJ ....................

C 12 87-A10-896-090 1B CAP,E 820-16 M PJ ....................

C 21 87-010-983-010 0E CAP,CER 0.01-500 KB ....................

C 22 87-A10-596-080 0E C-CAP,S 100P-100 J CH ....................

C 23 87-A10-843-080 0E CAP,CER 680P-1K K R ....................

C 106 87-010-073-080 0E CAP,E 3.3-50 5L ....................

C 104 87-010-151-080 0E C-CAP,S 7P-50 CH ....................

C 108 87-010-316-080 0E C-CAP,S 33P-50 CH ....................

C 109 87-010-497-080 0E CAP,E 4.7-35 5L ....................

C 107 87-012-155-080 0E C-CAP 180P-50CH ....................

C 116 87-010-180-080 0E C-CER 1500P ....................

C 112 87-010-193-080 0E CHIP CAPACITOR,0.033 ....................

C 111 87-016-461-080 0E C-CAP,S 0.47-16F ....................

C 120 87-010-198-080 0E CAP, CHIP 0.022 ....................

C 123 87-010-311-080 0E CAP 12P ....................

C 124 87-010-316-080 0E C-CAP,S 33P-50 CH ....................

C 125 87-010-316-080 0E C-CAP,S 33P-50 CH ....................

C 126 87-018-116-080 0E CAP, CER 56P-50V ....................

C 149 87-010-317-080 0E C-CAP,S 39P-50 CH ....................

C 152 87-010-068-080 0E CAP, ELECT 0.22-50 ....................

C 151 87-010-178-080 0E CHIP CAP 1000P ....................

C 156 87-010-320-080 0E CHIP CAP 68P ....................

C 154 87-010-321-080 0E CHIP CAPACITOR,82P(J) ....................

C 157 87-015-695-080 0E CAP,E 1-50 7L ....................

C 163 87-010-178-080 0E CHIP CAP 1000P ....................

C 164 87-010-198-080 0E CAP, CHIP 0.022 ....................

C 161 87-015-677-080 0E CAP,E 100-6.3 7L ....................

C 162 87-018-214-080 0E CAP TC U 0.1-50F ....................

C 186 87-010-151-080 0E C-CAP,S 7P-50 CH ....................

C 187 87-010-316-080 0E C-CAP,S 33P-50 CH ....................

C 183 87-010-553-080 0E CAP,E 47-16 ....................

C 180 87-012-157-080 0E C-CAP,S 330P-50 CH ....................

C 184 87-018-131-080 0E CAP, CER 1000P-50V ....................

C 185 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 ....................

C 309 87-010-805-080 0E CAP, S 1-16 ....................

C 308 87-015-677-080 0E CAP,E 100-6.3 7L ....................

C 326 87-010-198-080 0E CAP, CHIP 0.022 ....................

C 324 87-010-198-080 0E CAP, CHIP 0.022 ....................

C 323 87-010-311-080 0E CAP 12P ....................

C 321 87-010-312-080 0E C-CAP,S 15P-50 CH ....................

C 329 87-010-315-080 0E C-CAP,S 27P-50 CH ....................

C 327 87-010-318-080 0E C-CAP,S 47P-50 CH ....................

C 331 87-010-182-080 0E C-CAP,S 2200P-50 B ....................

C 338 87-012-145-080 0E CAP, CHIP S 270P CH ....................

C 335 87-012-154-080 0E C-CAP,S 150P-50 CH ....................

C 339 87-012-155-080 0E C-CAP 180P-50CH ....................

C 342 87-010-198-080 0E CAP, CHIP 0.022 ....................

C 359 87-010-178-080 0E CHIP CAP 1000P ....................

C 353 87-010-311-080 0E CAP 12P ....................

C 351 87-010-314-080 0E C-CAP,S 22P-50V ....................

C 352 87-010-315-080 0E C-CAP,S 27P-50 CH ....................

C 355 87-010-316-080 0E C-CAP,S 33P-50 CH ....................

C 357 87-010-320-080 0E CHIP CAP 68P ....................

C 354 87-010-320-080 0E CHIP CAP 68P ....................

C 367 87-010-322-080 0E C-CAP,S 100P-50 CH ....................

C 365 87-012-157-080 0E C-CAP,S 330P-50 CH ....................

C 362 87-012-157-080 0E C-CAP,S 330P-50 CH ....................

C 371 87-015-677-080 0E CAP,E 100-6.3 7L ....................

C 431 87-010-178-080 0E CHIP CAP 1000P ....................

C 459 87-010-175-080 0E CAP 560P ....................

C 453 87-010-180-080 0E C-CER 1500P ....................

C 454 87-010-186-080 0E CAP,CHIP 4700P ....................

C 458 87-010-264-080 0E CAP,E 100-10 5L ....................

C 455 87-010-415-080 0E CAP ELE SRE 10-50V ....................

C 462 87-010-244-080 0E CAP ELECT 16-22 ....................

C 460 87-010-412-080 0E CAP,E 10-25 5L ....................

C 461 87-010-805-080 0E CAP, S 1-16 ....................

C 605 87-010-154-080 0E CAP CHIP 10P ....................

C 606 87-010-154-080 0E CAP CHIP 10P ....................

C 609 87-010-178-080 0E CHIP CAP 1000P ....................

C 604 87-015-677-080 0E CAP,E 100-6.3 7L ....................

C 611 87-010-178-080 0E CHIP CAP 1000P ....................

C 610 87-010-178-080 0E CHIP CAP 1000P ....................

C 613 87-010-184-080 0E CHIP CAPACITOR 3300P(K) ....................

C 617 87-010-185-080 0E C-CAP,S 3900P-50 B ....................

C 614 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................

C 616 87-015-681-080 0E CAP,E 10-16 7L ....................

C 618 87-015-681-080 0E CAP,E 10-16 7L ....................

C 612 87-015-695-080 0E CAP,E 1-50 7L ....................

C 620 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................

C 628 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................

C 623 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................

C 622 87-010-805-080 0E CAP, S 1-16 ....................

C 635 87-010-197-080 0E CAP, CHIP 0.01 DM ....................

C 637 87-010-197-080 0E CAP, CHIP 0.01 DM ....................

C 633 87-010-197-080 0E CAP, CHIP 0.01 DM ....................

C 632 87-010-197-080 0E CAP, CHIP 0.01 DM ....................

C 631 87-015-680-080 0E CAP,E 47-10 7L ....................

C 636 87-015-684-080 0E CAP,E 47-16 7L ....................

C 634 87-015-684-080 0E CAP,E 47-16 7L ....................

C 699 87-010-184-080 0E CHIP CAPACITOR 3300P(K) ....................

C 703 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................

C 702 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................

CN 301 87-A60-634-010 0E CONN,4P V FEH-BT-V ....................

CN 603 81-557-779-010 0E CONN,2P IL-S ....................

CN 604 87-099-197-010 0E CONN, 9P 6216 V ....................

CN 602 87-A60-260-010 0E CONN,6P V TKC-G06P ....................

CN 605 87-A60-582-010 0E CONN,5P V BGE TKX-P05P-X1 ....................

CN 601 87-A60-583-010 1B CONN,10P V TKC-G10P ....................

CN 701 87-099-202-010 0E CONN,9P 6216 H ....................

CNA 402 88-JP9-624-110 1B CONN ASSY,5P AC ....................

CNA 602 88-JP6-623-010 1A CONN ASSY,7P MOTOR ....................

D 1 87-070-173-010 1A DIODE,S1WBA60 ....................

D 7 87-A40-184-090 1A DIODE,RK34(F) ....................

D 5 87-A40-291-080 0E DIODE,1N4148 (CPT) ....................

D 2 87-A40-368-080 0E DIODE,EG01C ....................

D 6 87-A40-369-090 1A DIODE,RN3Z ....................

D 3 87-A40-559-080 1B ZENER,P6KE110A-G23 ....................

D 321 87-A40-291-080 0E DIODE,1N4148 (CPT) ....................

D 322 87-A40-291-080 0E DIODE,1N4148 (CPT) ....................

D 402 87-A40-466-080 0E ZENER,MTZJ2.7A ....................

D 604 87-070-418-010 0E LED,LN66A ....................

D 603 87-A40-291-080 0E DIODE,1N4148 (CPT) ....................

D 602 87-A40-291-080 0E DIODE,1N4148 (CPT) ....................

D 605 87-A40-344-080 0E ZENER,MTZJ6.2C ....................

D 608 87-A40-553-080 0E DIODE,1N4003 LES ....................

D 607 87-A40-553-080 0E DIODE,1N4003 LES ....................

D 609 87-A40-553-080 0E DIODE,1N4003 LES ....................

D 706 87-017-350-080 0E LED,SEL1550CM ....................

D 707 87-017-350-080 0E LED,SEL1550CM ....................

D 709 87-017-350-080 0E LED,SEL1550CM ....................

D 705 87-017-350-080 0E LED,SEL1550CM ....................

D 708 87-017-350-080 0E LED,SEL1550CM ....................

D 703 87-017-733-080 0E LED,SEL1250SM ....................

D 710 87-017-350-080 0E LED,SEL1550CM ....................

D 711 87-017-350-080 0E LED,SEL1550CM ....................

D 712 87-017-350-080 0E LED,SEL1550CM ....................

F 1 87-035-401-010 0E FUSE 1.6A-250V UL ....................

FB 1 87-003-223-080 0E FERRITE BEAD BL02RN2 ....................

FC 2 87-A90-505-080 0E FUSE CLAMP,TP00351-51 ....................

FC 1 87-A90-505-080 0E FUSE CLAMP,TP00351-51 ....................

IC 2 87-A20-649-080 1A IC,HA17431VP ....................

IC 1 88-JPH-616-010 1H IC,TOP101Y ....................

IC 101 87-A20-216-110 2M C-IC,HA118201CF ....................

IC 102 87-A20-463-040 1E C-IC,MSM7476-76MS ....................

IC 201 87-070-427-080 1A IC,KIA78L05BP ....................

IC 301 87-070-424-040 1C IC,BA7180F ....................

IC 451 87-070-391-040 1A IC,BA4558F ....................

IC 602 87-001-982-010 1B IC,TA7291S ....................

IC 601 88-JP6-611-010 2M C-IC,M37776M5A-166GP ....................

IC 702 87-070-083-010 1C IC,GP1U281X ....................

IC 701 87-070-289-040 1B IC,BU 2092F ....................

J 203 87-099-366-010 1A JACK,2.5 LGK6501 ....................

J 201 87-A60-240-010 1A JACK,PIN 2P Y/B HTJ-033 ....................

L 2 87-A50-180-080 0E COIL,22UH K LHL10 ....................

L 3 87-A50-180-080 0E COIL,22UH K LHL10 ....................

L 4 87-A50-180-080 0E COIL,22UH K LHL10 ....................

L 101 87-003-282-080 0E COIL,12UH ....................

L 109 87-005-481-080 0E COIL,47UH J FLR50 ....................

L 105 87-005-481-080 0E COIL,47UH J FLR50 ....................

L 102 87-005-730-080 0E COIL,10UH J SP02 ....................

L 104 87-005-736-080 0E COIL,33UH J SP02 ....................

L 108 87-005-741-080 0E COIL,82UH J SP02 ....................

L 181 87-005-740-080 0E COIL,68UH J SP02 ....................

L 180 87-005-742-080 0E COIL,100UH J SP02 ....................

L 201 87-005-738-080 0E COIL,47UH J SP02 ....................

L 301 87-005-481-080 0E COIL,47UH J FLR50 ....................

L 326 87-005-729-080 0E COIL,8.2UH J SP02 ....................

L 323 87-005-730-080 0E COIL,10UH J SP02 ....................

L 321 87-005-730-080 0E COIL,10UH J SP02 ....................

L 324 87-005-731-080 0E COIL,12UH J SP02 ....................

L 325 87-005-736-080 0E COIL,33UH J SP02 ....................

L 322 87-005-741-080 0E COIL,82UH J SP02 ....................

L 358 87-005-481-080 0E COIL,47UH J FLR50 ....................

L 353 87-005-732-080 0E COIL,15UH J SP02 ....................

L 351 87-005-734-080 0E COIL,22UH J SP02 ....................

L 356 87-005-738-080 0E COIL,47UH J SP02 ....................

L 352 87-005-738-080 0E COIL,47UH J SP02 ....................

L 355 87-005-745-080 0E COIL,180UH J SP02 ....................

ELECTRICALPARTSLIST-2/6

L 359 87-005-746-080 0E COIL,220UH J SP02 ....................

L 403 87-005-739-080 0E COIL,56UH J SP02 ....................

L 602 87-005-481-080 0E COIL,47UH J FLR50 ....................

L 601 87-005-481-080 0E COIL,47UH J FLR50 ....................

LF 1 87-A90-869-010 1B FLTR,LINE LF2020-333 ....................

PS 1 87-A90-717-010 1A P-COUPLER,PC123FY2 ....................

PS 601 87-A90-834-010 1B SNSR,SG-258S ....................

PS 602 87-A90-834-010 1B SNSR,SG-258S ....................

PT 1 88-JP6-630-010 1E PT,KER SWT ....................

Q 3 89-109-340-480 0E TR,2SA934Q ....................

Q 1 89-109-521-080 0E TR,2SA952 (0.6W) ....................

Q 112 87-A30-063-080 0E C-TR,KRA104S ....................

Q 115 87-A30-063-080 0E C-TR,KRA104S ....................

Q 181 87-A30-061-080 0E C-TR,KTA1504GR ....................

Q 202 87-A30-061-080 0E C-TR,KTA1504GR ....................

Q 302 87-A30-061-080 0E C-TR,KTA1504GR ....................

Q 328 87-A30-063-080 0E C-TR,KRA104S ....................

Q 331 87-A30-061-080 0E C-TR,KTA1504GR ....................

Q 356 87-A30-062-080 0E C-TR,KRC104S ....................

Q 363 87-A30-062-080 0E C-TR,KRC104S ....................

Q 453 87-A30-062-080 0E C-TR,KRC104S ....................

Q 452 87-A30-062-080 0E C-TR,KRC104S ....................

Q 451 87-A30-063-080 0E C-TR,KRA104S ....................

Q 601 87-A30-060-080 0E C-TR,KTC3875GR ....................

Q 605 87-A30-060-080 0E C-TR,KTC3875GR ....................

Q 608 87-A30-060-080 0E C-TR,KTC3875GR ....................

Q 604 87-A30-060-080 0E C-TR,KTC3875GR ....................

Q 603 87-A30-060-080 0E C-TR,KTC3875GR ....................

Q 602 87-A30-061-080 0E C-TR,KTA1504GR ....................

Q 607 87-A30-141-010 0E P-TR,PN268NC-R ....................

Q 606 87-A30-141-010 0E P-TR,PN268NC-R ....................

R 8 87-A00-414-090 0E RES,M/F 8.2-1W J RNS1X ....................

R 11 87-022-629-080 0E RES,M/F 11K-1/6WF ....................

R 10 87-025-425-080 0E RES,M/F 12K-1/6W F ....................

R 12 87-A00-363-090 0E RES,M/F 68K-2W J RSS2X ....................

S 601 87-A90-873-080 0E SW,TACT SKQNAJ ....................

S 702 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

S 706 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

S 701 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

S 707 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

S 704 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

S 703 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

S 705 87-A90-164-080 0E SW,TACT SKQAB(N) ....................

SFR 601 87-024-177-080 0E SEMI-FIXED RESISTER, 220K ....................

TM 1 87-A60-317-010 0E TERMINAL, 1P MSC ....................

TM 2 87-A60-317-010 0E TERMINAL, 1P MSC ....................

X 102 86-JPS-614-080 VIB,XTAL 3.58MHZ ....................

X 601 87-A70-090-080 1B VIB,XTAL 16MHZ AT-49 ....................

C 7 87-A10-111-080 0E CAP,E 47-10 SSL ....................

C 19 87-016-574-080 0E CAP,E 100-16 SSL ....................

C 14 87-016-577-080 0E CAP,E 470-16 SSL ....................

C 16 87-016-577-080 0E CAP,E 470-16 SSL ....................

C 15 87-016-622-080 0E CAP,E 470-10 SSL ....................

C 18 87-016-624-080 0E CAP,E 10-16 SSL ....................

C 20 87-A10-112-080 0E CAP,E 100-10 SSL ....................

C 119 87-016-632-080 0E CAP,E 0.47-50 SSL ....................

C 113 87-016-634-080 0E CAP,E 2.2-50 SSL ....................

C 127 87-016-637-080 0E CAP,E 10-50 SSL ....................

C 131 87-016-630-080 0E CAP,E 0.22-50 SSL ....................

C 133 87-016-632-080 0E CAP,E 0.47-50 SSL ....................

C 136 87-016-634-080 0E CAP,E 2.2-50 SSL ....................

C 137 87-016-635-080 0E CAP,E 3.3-50 SSL ....................

C 135 87-016-637-080 0E CAP,E 10-50 SSL ....................

C 132 87-016-637-080 0E CAP,E 10-50 SSL ....................

C 130 87-A10-112-080 0E CAP,E 100-10 SSL ....................

C 143 87-016-635-080 0E CAP,E 3.3-50 SSL ....................

C 204 87-016-572-080 0E CAP,E 470-6.3 SSL ....................

C 201 87-016-574-080 0E CAP,E 100-16 SSL ....................

C 210 87-016-574-080 0E CAP,E 100-16 SSL ....................

C 211 87-A10-112-080 0E CAP,E 100-10 SSL ....................

C 341 87-016-637-080 0E CAP,E 10-50 SSL ....................

C 451 87-016-574-080 0E CAP,E 100-16 SSL ....................

C 457 87-016-637-080 0E CAP,E 10-50 SSL ....................

C 615 87-016-576-080 0E CAP,E 330-16 SSL ....................

C 619 87-A10-112-080 0E CAP,E 100-10 SSL ....................

C 629 87-016-582-080 0E CAP,E 47-25 SSL ....................

C 704 87-A10-112-080 0E CAP,E 100-10 SSL ....................

85-JPC-205-110 0E HLDR,LED SENDOR AB..................

85-JPC-206-110 0E HLDR,T/E SENSOR AB..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................

87-A80-091-010 1C AC CORD ASSY,D BLK .B..................

87-A80-099-010 1C AC CORD ASSY,NH BLK A...................

88-909-121-110 0E FF-CABLE,9P 12CM AB..................

C 7 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 4 87-016-099-090 1C CAP,E 100-200 SME .B..................

C 4 87-A10-003-090 1D CAP,E 100-400 M SME A...................

C 1 87-A10-374-010 1A CAP,M/P 0.1-275 K RMR AB..................

C 9 87-A10-413-010 0E CAP,CER 2200P-4K M E KX AB..................

C 5 87-A10-892-080 0E CAP,CER 68P-1K J SL AB..................

C 19 87-010-112-080 0E CAP, ELECT 100-16V AB..................

C 15 87-010-221-080 0E CAP, ELECT 470-10V AB..................

C 14 87-010-235-080 0E CAP,E 470-16 SME AB..................

ELECTRICALPARTSLIST-3/6

C 16 87-010-235-080 0E CAP,E 470-16 SME AB..................

C 18 87-010-378-080 0E CAP, ELECT 10-16V AB..................

C 13 87-A10-895-080 1A CAP,E 1000-10 M PJ AB..................

C 12 87-A10-896-090 1B CAP,E 820-16 M PJ AB..................

C 21 87-010-983-010 0E CAP,CER 0.01-500 KB AB..................

C 22 87-A10-596-080 0E C-CAP,S 100P-100 J CH AB..................

C 23 87-A10-843-080 0E CAP,CER 680P-1K K R AB..................

C 106 87-010-073-080 0E CAP,E 3.3-50 5L AB..................

C 104 87-010-151-080 0E C-CAP,S 7P-50 CH AB..................

C 108 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 109 87-010-497-080 0E CAP,E 4.7-35 5L AB..................

C 107 87-012-155-080 0E C-CAP 180P-50CH AB..................

C 116 87-010-180-080 0E C-CER 1500P AB..................

C 112 87-010-193-080 0E CHIP CAPACITOR,0.033 AB..................

C 119 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 113 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 111 87-016-461-080 0E C-CAP,S 0.47-16F .B..................

C 120 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 123 87-010-311-080 0E CAP 12P AB..................

C 125 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 124 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 127 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 126 87-018-116-080 0E CAP, CER 56P-50V AB..................

C 133 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 136 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 137 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................

C 135 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 132 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 131 87-010-545-080 0E CAP, ELECT 0.22-50V AB..................

C 149 87-010-317-080 0E C-CAP,S 39P-50 CH AB..................

C 143 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................

C 152 87-010-068-080 0E CAP, ELECT 0.22-50 AB..................

C 151 87-010-178-080 0E CHIP CAP 1000P AB..................

C 154 87-010-321-080 0E CHIP CAPACITOR,82P(J) .B..................

C 150 87-010-493-080 CAP,E 0.47-50 GAS A...................

C 157 87-015-695-080 0E CAP,E 1-50 7L AB..................

C 164 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 162 87-018-214-080 0E CAP TC U 0.1-50F AB..................

C 186 87-010-151-080 0E C-CAP,S 7P-50 CH AB..................

C 183 87-010-553-080 0E CAP,E 47-16 AB..................

C 180 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 184 87-018-131-080 0E CAP, CER 1000P-50V AB..................

C 185 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 201 87-010-112-080 0E CAP, ELECT 100-16V AB..................

C 205 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 204 87-010-371-080 0E CAP, ELECT 470-6.3V AB..................

C 321 87-010-312-080 0E C-CAP,S 15P-50 CH .B..................

C 329 87-010-315-080 0E C-CAP,S 27P-50 CH AB..................

C 327 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................

C 331 87-010-182-080 0E C-CAP,S 2200P-50 B .B..................

C 338 87-012-145-080 0E CAP, CHIP S 270P CH AB..................

C 335 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................

C 342 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 341 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 356 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 353 87-010-311-080 0E CAP 12P AB..................

C 351 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 355 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 357 87-010-320-080 0E CHIP CAP 68P AB..................

C 354 87-010-320-080 0E CHIP CAP 68P AB..................

C 368 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 369 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 367 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 362 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 365 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 370 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 371 87-015-677-080 0E CAP,E 100-6.3 7L AB..................

C 451 87-010-112-080 0E CAP, ELECT 100-16V AB..................

C 459 87-010-175-080 0E CAP 560P AB..................

C 453 87-010-180-080 0E C-CER 1500P AB..................

C 454 87-010-186-080 0E CAP,CHIP 4700P .B..................

C 452 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 458 87-010-264-080 0E CAP,E 100-10 5L AB..................

C 457 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 455 87-010-415-080 0E CAP ELE SRE 10-50V AB..................

C 462 87-010-244-080 0E CAP ELECT 16-22 AB..................

C 460 87-010-412-080 0E CAP,E 10-25 5L AB..................

C 461 87-010-805-080 0E CAP, S 1-16 AB..................

C 461 87-016-462-080 C-CAP,S 1-16 F A...................

C 605 87-010-154-080 0E CAP CHIP 10P .B..................

C 606 87-010-154-080 0E CAP CHIP 10P .B..................

C 613 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 617 87-010-185-080 0E C-CAP,S 3900P-50 B .B..................

C 614 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 615 87-010-375-080 0E CAP,E 330-10 SME AB..................

C 616 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 618 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 612 87-015-695-080 0E CAP,E 1-50 7L AB..................

C 628 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 620 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 623 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 629 87-010-260-080 0E CAP, ELECT 47-25V AB..................

ELECTRICALPARTSLIST-4/6

C 632 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 633 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 635 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 630 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 637 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 631 87-015-680-080 0E CAP,E 47-10 7L AB..................

C 636 87-015-684-080 0E CAP,E 47-16 7L AB..................

C 634 87-015-684-080 0E CAP,E 47-16 7L AB..................

C 699 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 702 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 703 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

CN 301 87-A60-634-010 0E CONN,4P V FEH-BT-V AB..................

CN 603 81-557-779-010 0E CONN,2P IL-S .B..................

CN 604 87-099-197-010 0E CONN, 9P 6216 V AB..................

CN 602 87-A60-260-010 0E CONN,6P V TKC-G06P AB..................

CN 605 87-A60-582-010 0E CONN,5P V BGE TKX-P05P-X1 AB..................

CN 601 87-A60-583-010 1B CONN,10P V TKC-G10P AB..................

CN 701 87-099-202-010 0E CONN,9P 6216 H AB..................

CNA 402 88-JP9-624-010 CONN ASSY,5P AC A...................

CNA 402 88-JP9-624-110 1B CONN ASSY,5P AC .B..................

CNA 602 88-JP6-623-010 1A CONN ASSY,7P MOTOR AB..................

D 1 87-070-173-010 1A DIODE,S1WBA60 AB..................

D 7 87-A40-184-090 1A DIODE,RK34(F) AB..................

D 5 87-A40-291-080 0E DIODE,1N4148 (CPT) AB..................

D 2 87-A40-368-080 0E DIODE,EG01C AB..................

D 6 87-A40-369-090 1A DIODE,RN3Z AB..................

D 3 87-A40-480-080 1A ZENER,P6KE150A-G23 A...................

D 3 87-A40-559-080 1B ZENER,P6KE110A-G23 .B..................

D 3 87-XM1-602-080 ZENER,P6KE91-G23 ....................

D 321 87-A40-291-080 0E DIODE,1N4148 (CPT) AB..................

D 322 87-A40-291-080 0E DIODE,1N4148 (CPT) AB..................

D 402 87-A40-466-080 0E ZENER,MTZJ2.7A AB..................

D 609 87-070-274-080 DIODE,1N4003 SEM A...................

D 608 87-070-274-080 DIODE,1N4003 SEM A...................

D 607 87-070-274-080 DIODE,1N4003 SEM A...................

D 604 87-070-418-010 0E LED,LN66A AB..................

D 602 87-A40-291-080 0E DIODE,1N4148 (CPT) AB..................

D 603 87-A40-291-080 0E DIODE,1N4148 (CPT) AB..................

D 605 87-A40-344-080 0E ZENER,MTZJ6.2C AB..................

D 609 87-A40-553-080 0E DIODE,1N4003 LES .B..................

D 608 87-A40-553-080 0E DIODE,1N4003 LES .B..................

D 607 87-A40-553-080 0E DIODE,1N4003 LES .B..................

D 706 87-017-350-080 0E LED,SEL1550CM AB..................

D 708 87-017-350-080 0E LED,SEL1550CM AB..................

D 705 87-017-350-080 0E LED,SEL1550CM AB..................

D 707 87-017-350-080 0E LED,SEL1550CM AB..................

D 709 87-017-350-080 0E LED,SEL1550CM AB..................

D 703 87-017-733-080 0E LED,SEL1250SM AB..................

D 710 87-017-350-080 0E LED,SEL1550CM AB..................

D 711 87-017-350-080 0E LED,SEL1550CM AB..................

D 712 87-017-350-080 0E LED,SEL1550CM AB..................

F 1 87-035-401-010 0E FUSE 1.6A-250V UL .B..................

F 1 87-035-413-010 FUSE T 1.6A 250V UL ....................

F 1 87-035-454-010 0E FUSE,1.6A 250V T W/C A...................

FB 1 87-003-223-080 0E FERRITE BEAD BL02RN2 .B..................

FC 2 87-A90-505-080 0E FUSE CLAMP,TP00351-51 AB..................

FC 1 87-A90-505-080 0E FUSE CLAMP,TP00351-51 AB..................

IC 2 87-A20-649-080 1A IC,HA17431VP AB..................

IC 1 88-JP6-616-010 1H IC,TOP224Y A...................

IC 1 88-JPH-616-010 1H IC,TOP101Y .B..................

IC 101 87-A20-216-110 2M C-IC,HA118201CF AB..................

IC 102 87-A20-463-040 1E C-IC,MSM7476-76MS AB..................

IC 201 87-070-427-080 1A IC,KIA78L05BP .B..................

IC 301 87-070-424-040 1C IC,BA7180F AB..................

IC 451 87-070-391-040 1A IC,BA4558F AB..................

IC 602 87-001-982-010 1B IC,TA7291S AB..................

IC 601 88-JP6-611-010 2M C-IC,M37776M5A-166GP AB..................

IC 702 87-070-083-010 1C IC,GP1U281X AB..................

IC 701 87-070-289-040 1B IC,BU 2092F AB..................

J 203 87-099-366-010 1A JACK,2.5 LGK6501 .B..................

J 201 87-A60-240-010 1A JACK,PIN 2P Y/B HTJ-033 AB..................

L 4 87-A50-180-080 0E COIL,22UH K LHL10 AB..................

L 3 87-A50-180-080 0E COIL,22UH K LHL10 AB..................

L 2 87-A50-180-080 0E COIL,22UH K LHL10 AB..................

L 101 87-003-282-080 0E COIL,12UH AB..................

L 105 87-005-481-080 0E COIL,47UH J FLR50 AB..................

L 109 87-005-481-080 0E COIL,47UH J FLR50 AB..................

L 102 87-005-730-080 0E COIL,10UH J SP02 AB..................

L 104 87-005-736-080 0E COIL,33UH J SP02 AB..................

L 108 87-005-741-080 0E COIL,82UH J SP02 AB..................

L 181 87-005-740-080 0E COIL,68UH J SP02 AB..................

L 180 87-005-742-080 0E COIL,100UH J SP02 AB..................

L 201 87-005-738-080 0E COIL,47UH J SP02 AB..................

L 301 87-005-481-080 0E COIL,47UH J FLR50 AB..................

L 326 87-005-729-080 0E COIL,8.2UH J SP02 AB..................

L 324 87-005-731-080 0E COIL,12UH J SP02 .B..................

L 322 87-005-741-080 0E COIL,82UH J SP02 AB..................

L 358 87-005-481-080 0E COIL,47UH J FLR50 AB..................

L 353 87-005-732-080 0E COIL,15UH J SP02 AB..................

L 351 87-005-734-080 0E COIL,22UH J SP02 AB..................

L 356 87-005-738-080 0E COIL,47UH J SP02 AB..................

L 352 87-005-738-080 0E COIL,47UH J SP02 AB..................

ELECTRICALPARTSLIST-5/6

L 355 87-005-745-080 0E COIL,180UH J SP02 AB..................

L 359 87-005-746-080 0E COIL,220UH J SP02 AB..................

L 403 87-005-739-080 0E COIL,56UH J SP02 AB..................

L 601 87-005-481-080 0E COIL,47UH J FLR50 AB..................

L 602 87-005-481-080 0E COIL,47UH J FLR50 AB..................

LF 1 87-A90-869-010 1B FLTR,LINE LF2020-333 AB..................

PS 1 87-A90-717-010 1A P-COUPLER,PC123FY2 AB..................

PS 602 87-A90-185-010 SNSR,SG-239S A...................

PS 601 87-A90-185-010 SNSR,SG-239S A...................

PS 601 87-A90-834-010 1B SNSR,SG-258S AB..................

PS 602 87-A90-834-010 1B SNSR,SG-258S AB..................

PT 1 88-JP6-630-010 1E PT,KER SWT AB..................

Q 4 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 2 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 3 89-109-340-480 0E TR,2SA934Q AB..................

Q 1 89-109-521-080 0E TR,2SA952 (0.6W) AB..................

Q 114 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 115 87-A30-063-080 0E C-TR,KRA104S AB..................

Q 181 87-A30-061-080 0E C-TR,KTA1504GR AB..................

Q 202 87-A30-061-080 0E C-TR,KTA1504GR AB..................

Q 302 87-A30-061-080 0E C-TR,KTA1504GR AB..................

Q 332 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 356 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 352 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 364 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 363 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 431 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 432 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 452 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 453 87-A30-062-080 0E C-TR,KRC104S AB..................

Q 451 87-A30-063-080 0E C-TR,KRA104S AB..................

Q 605 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 601 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 608 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 604 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 603 87-A30-060-080 0E C-TR,KTC3875GR AB..................

Q 602 87-A30-061-080 0E C-TR,KTA1504GR AB..................

Q 606 87-A30-141-010 0E P-TR,PN268NC-R AB..................

Q 607 87-A30-141-010 0E P-TR,PN268NC-R AB..................

R 9 87-025-408-080 RES,M/F 120K-1/6W F A...................

R 8 87-A00-414-090 0E RES,M/F 8.2-1W J RNS1X AB..................

R 11 87-022-629-080 0E RES,M/F 11K-1/6WF AB..................

R 10 87-025-381-080 RES,M/F 18K-1/6W F A...................

R 10 87-025-425-080 0E RES,M/F 12K-1/6W F .B..................

R 12 87-A00-363-090 0E RES,M/F 68K-2W J RSS2X AB..................

RF 201 83-JPC-616-010 2P MOD,RF VJ1108 TH A...................

S 601 87-036-267-080 SW,TACT SKHVBK A...................

S 601 87-A90-873-080 0E SW,TACT SKQNAJ .B..................

S 703 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 705 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 706 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 701 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 702 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 704 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 707 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

SFR 601 87-024-177-080 0E SEMI-FIXED RESISTER, 220K AB..................

TM 1 87-A60-317-010 0E TERMINAL, 1P MSC AB..................

TM 2 87-A60-317-010 0E TERMINAL, 1P MSC AB..................

X 102 86-JPS-614-080 VIB,XTAL 3.58MHZ AB..................

ELECTRICALPARTSLIST-6/6

NOTE: The characters in the suffix column indicate the part usage.

ST .....................OO...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

82-NE8-032-010 1A BADGE,AIWA 27.5 .B..................

84-JP9-202-010 0E SPR-T,DOOR .B..................

85-JPC-210-010 SPR-T,DOOR B ....................

88-JP6-006-010 1A WINDOW,DSPLY 1 .B..................

88-JP6-007-010 1A KEY,POWER .B..................

88-JP6-009-010 0E CAP, RING .B..................

88-JPK-001-010 CABI,FR ....................

88-JPK-001-110 CABI,FR .B..................

88-JPK-005-010 DOOR,CASS 3 ....................

88-JPK-005-210 DOOR,CASS 3 .B..................

88-JPK-008-010 1B KEY,CONT 3 .B..................

88-JPK-010-010 PLATE,WIN 3 .B..................

81-JUK-045-010 0E FELT,FOOT 8-8 .B..................

88-JP6-003-010 1F CABI,STEEL .B..................

88-JPK-004-010 PANEL,RE 3 .B..................

81-JUK-045-010 0E FELT,FOOT 8-8 ....................

82-NE8-032-010 1A BADGE,AIWA 27.5 ....................

84-JP9-202-010 0E SPR-T,DOOR ....................

85-JPC-207-010 0E HLDR,TS ....................

85-JPK-607-010 2A SENSOR,DEW S10R4 ....................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 A...................

87-067-688-010 0E BVTT+3-6 A...................

87-067-703-010 0E TAPPING SCREW, BVT2+3-10 A...................

87-067-761-010 0E TAPPING SCREW, BVT2+3-10 A...................

87-078-070-010 0E BVIT3B+4-12 A...................

88-JP6-003-010 1F CABI,STEEL A...................

88-JP6-006-010 1A WINDOW,DSPLY 1 ....................

88-JP6-007-010 1A KEY,POWER A...................

88-JP6-009-010 0E CAP, RING ....................

88-JPK-001-110 CABI,FR ....................

88-JPK-002-110 1D CABI,MAIN ....................

88-JPK-004-010 PANEL,RE 3 ....................

88-JPK-005-210 DOOR,CASS 3 ....................

88-JPK-008-010 1B KEY,CONT 3 ....................

88-JPK-010-010 PLATE,WIN 3 ....................

88-JPK-014-010 0E PANEL,RE 7 A...................

85-JPC-207-010 0E HLDR,TS .B..................

CS 601 85-JPK-607-010 2A SENSOR,DEW S10R4 .B..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 .B..................

87-067-688-010 0E BVTT+3-6 .B..................

87-067-703-010 0E TAPPING SCREW, BVT2+3-10 .B..................

87-067-761-010 0E TAPPING SCREW, BVT2+3-10 .B..................

87-078-070-010 0E BVIT3B+4-12 .B..................

82-NE8-032-010 1A BADGE,AIWA 27.5 A...................

84-JP9-202-010 0E SPR-T,DOOR ....................

84-LB3-024-010 PLATE FOOT A...................

84-LB3-024-110 0E PLATE FOOT KE ....................

85-JPC-210-010 SPR-T,DOOR B A...................

88-JP6-006-010 1A WINDOW,DSPLY 1 A...................

88-JP6-009-010 0E CAP, RING A...................

88-JP9-008-010 1B KEY,CONT 2 A...................

88-JP9-010-010 1A PLATE,WIN 2 A...................

88-JPH-005-010 DOOR,CASS 5 A...................

88-JPH-005-210 1A DOOR,CASS 5 ....................

88-JPK-011-010 CABI,FR A........=...........

88-JPK-011-110 1D CABI,FR ....................

81-JUK-045-010 0E FELT,FOOT 8-8 A...................

85-JPC-207-010 0E HLDR,TS A...................

85-JPC-205-110 0E HLDR,LED SENDOR ....................

85-JPC-206-110 0E HLDR,T/E SENSOR ....................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 ....................

87-A80-091-010 1C AC CORD ASSY,D BLK ....................

88-909-121-110 0E FF-CABLE,9P 12CM ....................

85-JPC-205-110 0E HLDR,LED SENDOR AB..................

85-JPC-206-110 0E HLDR,T/E SENSOR AB..................

87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................

87-A80-091-010 1C AC CORD ASSY,D BLK .B..................

87-A80-099-010 1C AC CORD ASSY,NH BLK A...................

MECHANICAL PARTS LIST-1/1

NOTE: The characters in the suffix column indicate the part usage.

ST .....................OO...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

88-JPK-901-010 IB,D-M .B..................

88-JPK-901-010 IB,D-M ....................

87-034-797-010 1E CORD,PIN 2P .B..................

88-JPK-670-010 RC UNIT,RC-8VP05 .B..................

83-JUP-662-010 RF CODE,NT RH A...................

87-034-797-010 1E CORD,PIN 2P ....................

87-B30-105-010 1C CORD,RF NTSC/UJ0501 ....................

88-JP9-670-010 2A RC UNIT,RC-8VP03 A...................

88-JPK-670-010 RC UNIT,RC-8VP05 ....................

ACCESSORIES / PACKAGE LIST-1/1

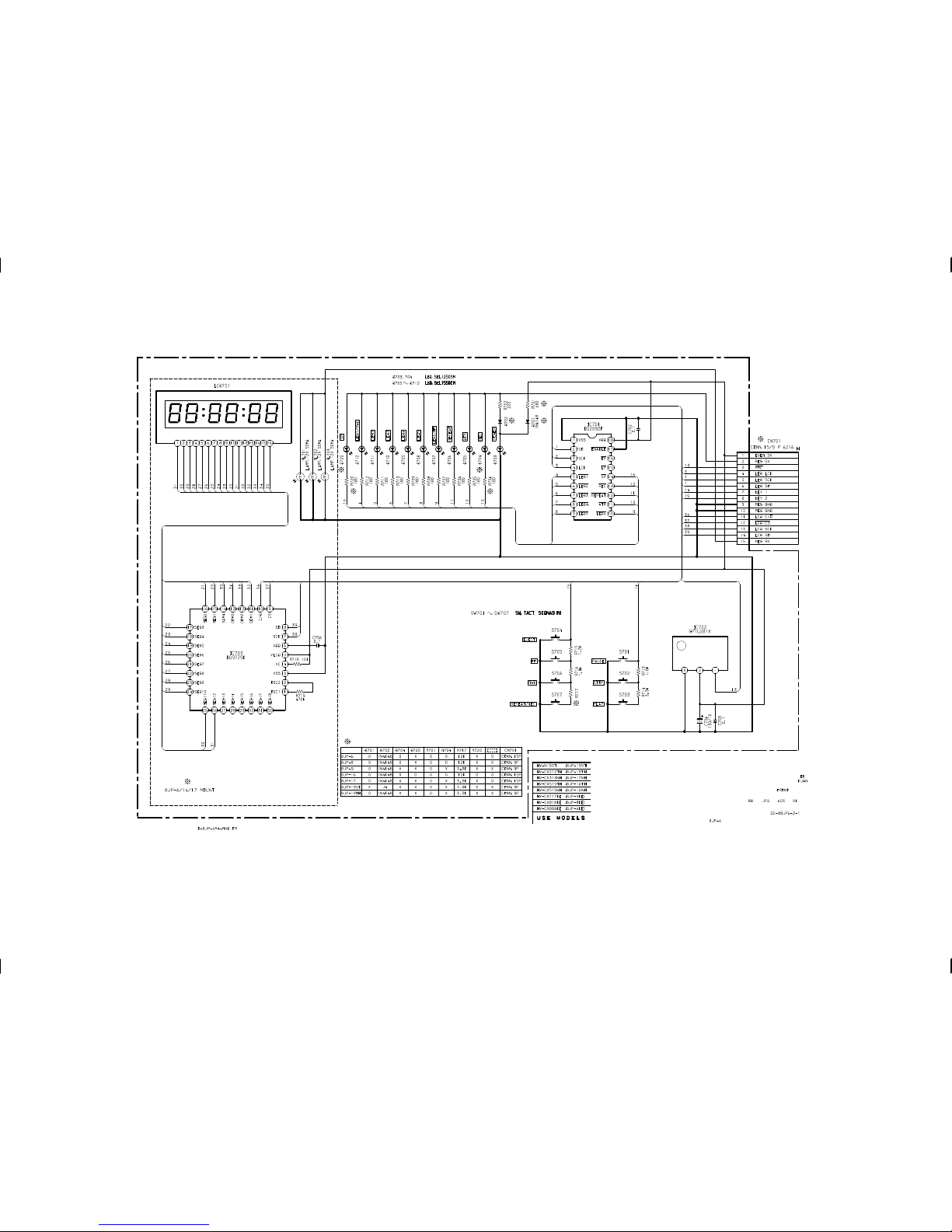

SCHEMATIC DIAGRAM _1 (VIDEO)

Table of contents

Popular Cassette Player manuals by other brands

Ahuja

Ahuja CPA-360 Operation manual

Sony

Sony Pressman TCS-60DV Specifications

Philips

Philips AQ6485/14 Product information

Sony

Sony TCM-200DV - Cassette Recorder operating instructions

Nakamichi

Nakamichi BX-300 Service manual

Panasonic

Panasonic RQ-E25V operating instructions

Yamaha

Yamaha MT8X Operation manual

Sherwood

Sherwood Newcastle D-480 operating instructions

Manta

Manta MA408 user manual

GPO

GPO W0162B user guide

Marantz

Marantz CP230 Service manual

Sony

Sony HST-471 Service manual

Sharp

Sharp JC-AV1 Operation manual

Pioneer

Pioneer CT-W103 Service manual

Sony

Sony CFS-B15 - Am/fm Stereo Cassette Recorder operating instructions

Sony

Sony WMFS220 - Portable Sports AM/FM Cassette... operating instructions

Sanyo

Sanyo MCD-ZX700F Service manual

Sony

Sony Pressman TCM-465V operating instructions

Aiwa HV-N15 User manual

Popular Cassette Player manuals by other brands
