S E R V I C E M A N U A L
SIMPLE MANUAL
•ReplacethisServiceManualwith"RevisionPublishing"whenitisissued.
NSX-A888
NSX-S888
• TYPE: U (A888),
LH (S888)
S/M Code No. 09–991–408–0T1
COMPACT DISC STEREO
CASSETTERECEIVER
ELECTRICAL MAIN PARTS LIST - 1/9
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 0 87-010-178-080 CHIP CAP 1000P AB..................
C 606 87-010-112-080 CAP, ELECT 100-16V AB..................
C 601 87-010-186-080 CAP,CHIP 4700P AB..................
C 605 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 607 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 603 87-010-320-080 CHIP CAP 68P AB..................
C 604 87-010-546-040 CAP,E 0.33-50 AB..................
C 602 87-015-699-040 CAP,E 10-50 7L AB..................
C 652 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 653 87-010-213-080 C-CAP,S 0.015-50 B AB..................
FB 601 87-A50-190-080 C-COIL,S BLM21A102S AB..................
J 601 87-A60-651-010 JACK,3.5MONO AB..................
J 602 87-A60-651-010 JACK,3.5MONO AB..................
Q 604 87-A30-075-080 C-TR,2SA1235F AB..................
Q 602 87-A30-076-080 C-TR,2SC3052F AB..................
Q 603 87-A30-076-080 C-TR,2SC3052F AB..................
Q 601 87-A30-087-080 C-FET,2SK2158 AB..................
8Z-NF5-207-010 HLDR,PWB PT AB..................
C 1 87-010-387-080 CAP,E 470-25 SME AB..................
C 9 87-016-520-090 CAP,E 3300-65 .B..................
C 8 87-016-520-090 CAP,E 3300-65 .B..................
C 9 87-016-657-090 CAP,E 3300-71 A...................
C 8 87-016-657-090 CAP,E 3300-71 A...................
C 5 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 4 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 6 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 3 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 31 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 32 87-A10-479-080 CAP,CER 2200P-250 M E KH AB..................
CN 1 87-A60-851-010 CONN,9P V VH AB..................
D 3 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 5 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 4 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 2 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 6 87-A40-547-090 DIODE,D5SBA20 .B..................
D 6 87-A40-549-090 DIODE,RBA-1002 A...................
D 32 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 31 87-020-465-080 DIODE,1SS133 (110MA) AB..................
PR 2 87-026-682-080 PROTECTOR,10A 60V491 A...................
PR 1 87-026-682-080 PROTECTOR,10A 60V491 A...................
PR 2 87-026-691-080 FUSE,10A 125V 251 .B..................
PR 1 87-026-691-080 FUSE,10A 125V 251 .B..................
PR 3 87-A91-276-080 FUSE,125MA 125V F 251 .B..................
PT 2 8Z-NF8-661-010 PT,SUB ZNF-8(U) .B..................
PT 2 8Z-NF8-662-010 PT,SUB ZNF-8(E) ....................
PT 2 8Z-NF8-663-010 PT,SUB ZNF-8(H) A...................
Q 31 87-026-245-080 TR,DTC114ES AB..................
Q 32 87-A30-198-080 TR,KTC3199GR AB..................
RY 2 87-A90-977-010 RELAY,AC12V DG12D1-O(M) .B..................
RY 1 87-A91-281-010 RELAY,AC DC12V OSA-SS-212DM5 A...................
S 1 87-A90-165-010 SW,SL 1-2-3 SWS2301 A...................
T 2 87-A60-317-010 TERMINAL, 1P MSC AB..................
T 1 87-A60-317-010 TERMINAL, 1P MSC AB..................
* 88-NF6-205-010 GUIDE,FL 40-150- 9 AB..................
* 8Z-NF6-202-010 GUIDE,FUN AB..................
* 8Z-NF6-203-010 GUIDE,OPE AB..................
C 103 87-010-178-080 CHIP CAP 1000P AB..................
C 106 87-010-311-080 CAP 12P AB..................
C 105 87-010-316-080 C-CAP,S 33P-50 CH AB..................
C 108 87-010-405-040 CAP,E 10-50 AB..................
C 107 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 114 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 115 87-010-198-080 CAP, CHIP 0.022 AB..................
C 116 87-010-493-040 CAP,E 0.47-50 GAS AB..................
C 117 87-010-498-040 CAP,E 10-16 GAS AB..................
C 112 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 118 87-A11-242-040 CAP,E 220-10 M 5L SRM AB..................
C 113 87-A11-242-040 CAP,E 220-10 M 5L SRM AB..................
C 122 87-010-178-080 CHIP CAP 1000P AB..................
C 124 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 126 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 123 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 125 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 121 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 153 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 154 87-010-264-040 CAP,E 100-10 5L AB..................
C 151 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 186 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 185 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 181 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 202 87-012-140-080 CAP 470P AB..................
C 223 87-010-408-040 CAP,E 47-50 SME AB..................
C 222 87-010-421-040 CAP,E 4.7-50 5L AB..................
C 221 87-010-421-040 CAP,E 4.7-50 5L AB..................
ELECTRICAL MAIN PARTS LIST - 2/9
C 224 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 383 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 385 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 381 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 387 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 384 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 382 87-012-158-080 C-CAP,S 390P-50 CH AB..................
C 402 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 401 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 404 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 403 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 405 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 408 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 407 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 406 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 702 87-A10-818-040 CAP,E 100-16 7LSRA SERIES AB..................
C 701 87-A10-818-040 CAP,E 100-16 7LSRA SERIES AB..................
CN 101 87-099-720-010 CONN,30P TYK-B(P) AB..................
CN 104 87-A60-140-010 CONN,15P V FE AB..................
CN 301 87-A60-131-010 CONN,6P V FE AB..................
CN 302 87-A60-154-010 CONN,6P H FE AB..................
CN 901 87-099-030-010 CONN,13P 6216H AB..................
D 103 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 108 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 104 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 101 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 107 87-A40-270-080 C-DIODE,MC2838 AB..................
D 109 87-A40-509-080 ZENER,MTZJ6.8C AB..................
D 111 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 301 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 306 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 307 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 303 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 308 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 305 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 304 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 302 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 309 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 313 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 318 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 315 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 316 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 310 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 312 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 314 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 311 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 320 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 328 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 327 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 325 87-020-465-080 DIODE,1SS133 (110MA) ....................
D 385 87-017-932-080 ZENER,MTJ6.2B AB..................
D 382 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 383 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 384 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 381 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 701 87-A40-269-080 C-DIODE,MC2836 AB..................
D 901 87-020-465-080 DIODE,1SS133 (110MA) ....................
FL 201 8Z-NF6-601-010 FL,BJ687GK-ZNF6 AB..................
IC 103 87-A20-951-010 IC,TSOP1838RF1 AB..................
IC 101 8Z-NF7-605-010 C-IC,LC876572W-**** AB..................
IC 380 87-A21-023-040 C-IC,BA3835F AB..................
IC 401 87-A21-021-040 C-IC,BU2099FV AB..................
IC 402 87-A21-021-040 C-IC,BU2099FV AB..................
L 101 87-A50-333-010 COIL,OSC 9.43MHZ AB..................
LED 293 87-A40-589-040 LED,SLR-56VCT31 RED AB..................
LED 409 87-017-350-080 LED,SEL1550CM AB..................
LED 406 87-017-350-080 LED,SEL1550CM AB..................
LED 408 87-017-350-080 LED,SEL1550CM AB..................
LED 407 87-017-350-080 LED,SEL1550CM AB..................
LED 401 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 403 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 404 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 405 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 402 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 414 87-017-350-080 LED,SEL1550CM AB..................
LED 410 87-017-350-080 LED,SEL1550CM AB..................
LED 411 87-017-350-080 LED,SEL1550CM AB..................
LED 413 87-017-350-080 LED,SEL1550CM AB..................
LED 412 87-017-350-080 LED,SEL1550CM AB..................
LED 415 87-017-350-080 LED,SEL1550CM AB..................
LED 417 87-A40-607-080 LED,SLR-56PTTB7 PG AB..................
LED 416 87-A40-607-080 LED,SLR-56PTTB7 PG AB..................
LED 418 87-A40-607-080 LED,SLR-56PTTB7 PG AB..................
LED 419 87-A40-607-080 LED,SLR-56PTTB7 PG AB..................
LED 420 87-A40-607-080 LED,SLR-56PTTB7 PG AB..................
LED 421 87-A40-607-080 LED,SLR-56PTTB7 PG AB..................
LED 434 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 433 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 435 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 436 87-A40-563-010 LED,SEL6515C-LF62 PGRN AB..................
LED 440 87-A40-608-040 LED,SLV-312VC RED AB..................
ELECTRICAL MAIN PARTS LIST - 3/9
LED 441 87-A40-608-040 LED,SLV-312VC RED AB..................
LED 442 87-A40-608-040 LED,SLV-312VC RED AB..................
LED 443 87-A40-609-040 LED,SLV-312MC PG AB..................
LED 447 87-A40-609-040 LED,SLV-312MC PG AB..................
LED 444 87-A40-609-040 LED,SLV-312MC PG AB..................
LED 446 87-A40-609-040 LED,SLV-312MC PG AB..................
LED 445 87-A40-609-040 LED,SLV-312MC PG AB..................
LED 448 87-A40-609-040 LED,SLV-312MC PG AB..................
LED 462 87-A40-564-010 LED,SEL6215S-LF62 RED AB..................
LED 461 87-A40-564-010 LED,SEL6215S-LF62 RED AB..................
LED 485 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 486 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 482 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 487 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 484 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 483 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 481 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
LED 488 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................
Q 102 87-026-610-080 TR,KTC3198GR AB..................
Q 108 87-A30-073-080 C-TR,RT1N 141C AB..................
Q 101 87-A30-087-080 C-FET,2SK2158 AB..................
Q 104 87-A30-087-080 C-FET,2SK2158 AB..................
Q 103 87-A30-087-080 C-FET,2SK2158 AB..................
Q 262 87-A30-159-080 C-TR,KTA1298Y AB..................
Q 301 87-A30-076-080 C-TR,2SC3052F AB..................
Q 703 87-A30-159-080 C-TR,KTA1298Y AB..................
Q 702 87-A30-159-080 C-TR,KTA1298Y AB..................
Q 701 87-A30-240-080 TR,CSA1585BC AB..................
R 209 87-012-157-080 C-CAP,S 330P-50 CH AB..................
S 101 87-A90-535-010 SW,RTRY EC16B24304 AB..................
S 102 87-A90-982-010 SW,RTRY REO121-30 AB..................
S 305 87-A91-024-080 SW,TACT KSH0611BT ....................
S 306 87-A91-024-080 SW,TACT KSH0611BT ....................
S 302 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 308 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 304 87-A91-024-080 SW,TACT KSH0611BT ....................
S 303 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 301 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 309 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 310 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 314 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 311 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 313 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 312 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 315 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 324 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 326 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 327 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 323 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 328 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 325 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 321 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 322 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 329 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 335 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 333 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 334 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 332 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 344 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 346 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 347 87-A91-024-080 SW,TACT KSH0611BT ....................
S 343 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 348 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 345 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 341 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 342 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 349 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 351 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 350 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 354 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 353 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 352 87-A91-024-080 SW,TACT KSH0611BT AB..................
S 355 87-A91-024-080 SW,TACT KSH0611BT AB..................
C 802 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 803 87-010-187-080 CAP CHIP S5600P AB..................
C 807 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 804 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 806 87-010-401-040 CAP,E 1-50 SME AB..................
C 809 87-012-155-080 C-CAP 180P-50CH AB..................
C 801 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 810 87-010-263-040 CAP,E 100-10 AB..................
C 811 87-010-382-080 CAP, ELECT 22-25V AB..................
C 812 87-010-405-040 CAP,E 10-50 AB..................
D 801 87-017-931-080 ZENER,MTZJ5.6B AB..................
IC 801 87-A21-051-040 C-IC,BU9990-03FS AB..................
L 801 87-A50-093-010 COIL,CLOCK 5.76MHZ AB..................
C 307 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 309 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 301 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 302 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 306 87-012-145-080 CAP, CHIP S 270P CH ....................
C 305 87-012-145-080 CAP, CHIP S 270P CH ....................
ELECTRICAL MAIN PARTS LIST - 4/9
C 303 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 306 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 305 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 304 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 313 87-010-178-080 CHIP CAP 1000P AB..................
C 314 87-010-178-080 CHIP CAP 1000P AB..................
C 315 87-010-178-080 CHIP CAP 1000P AB..................
C 316 87-010-178-080 CHIP CAP 1000P AB..................
C 314 87-010-179-080 CAP,CHIP S B1200P ....................
C 313 87-010-179-080 CAP,CHIP S B1200P ....................
C 310 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 312 87-010-198-080 CAP, CHIP 0.022 AB..................
C 311 87-010-198-080 CAP, CHIP 0.022 AB..................
C 319 87-012-141-080 CHIP-CAPACITOR,0.22-16F ....................
C 317 87-012-142-080 CAP, S 0.33-16 ....................
C 318 87-012-142-080 CAP, S 0.33-16 ....................
C 324 87-010-260-080 CAP, ELECT 47-25V AB..................
C 325 87-010-370-080 CAP,E 330-6.3 SME AB..................
C 328 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 327 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 320 87-012-141-080 CHIP-CAPACITOR,0.22-16F ....................
C 321 87-012-142-080 CAP, S 0.33-16 AB..................
C 322 87-012-142-080 CAP, S 0.33-16 AB..................
C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 339 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 332 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 335 87-010-401-080 CAP, ELECT 1-50V AB..................
C 336 87-010-401-080 CAP, ELECT 1-50V AB..................
C 340 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 354 87-010-175-080 CAP 560P AB..................
C 359 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 358 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 357 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 356 87-010-260-080 CAP, ELECT 47-25V AB..................
C 351 87-012-140-080 CAP 470P AB..................
C 352 87-012-140-080 CAP 470P AB..................
C 355 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
C 360 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 363 87-A10-292-080 CAP,M 5600P-50 J AB..................
C 372 87-010-175-080 CAP 560P ....................
C 371 87-010-175-080 CAP 560P ....................
C 373 87-010-179-080 CAP,CHIP S B1200P ....................
C 374 87-010-179-080 CAP,CHIP S B1200P ....................
C 370 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 378 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 379 87-010-382-080 CAP, ELECT 22-25V AB..................
C 375 87-010-545-080 CAP, ELECT 0.22-50V ....................
C 376 87-010-545-080 CAP, ELECT 0.22-50V ....................
C 373 87-016-083-080 C-CAP,S 0.15-16 RK AB..................
C 374 87-016-083-080 C-CAP,S 0.15-16 RK AB..................
C 385 87-010-184-080 CHIP CAPACITOR 3300P(K) ....................
C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 381 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 383 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 382 87-010-312-080 C-CAP,S 15P-50 CH AB..................
C 382 87-010-318-080 C-CAP,S 47P-50 CH ....................
C 380 87-010-382-080 CAP, ELECT 22-25V AB..................
C 384 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 387 87-012-145-080 CAP, CHIP S 270P CH AB..................
C 388 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 394 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 393 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 392 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 391 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 393 87-012-145-080 CAP, CHIP S 270P CH ....................
C 391 87-012-145-080 CAP, CHIP S 270P CH ....................
C 392 87-012-145-080 CAP, CHIP S 270P CH ....................
C 394 87-012-145-080 CAP, CHIP S 270P CH ....................
CN 301 87-099-827-010 CONN,3P S2M-3W AB..................
CN 351 87-099-832-010 CONN,8P S2M-8W AB..................
D 352 87-A40-269-080 C-DIODE,MC2836 AB..................
FB 301 87-008-372-080 FILTER, EMI BL OIRNI ....................
IC 302 87-A20-355-010 IC,CXA1553P ....................
IC 303 87-A20-783-040 C-IC,BA7762AFS AB..................
L 302 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 301 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 351 87-007-342-010 COIL,OSC 85K BIAS AB..................
Q 357 87-026-610-080 TR,KTC3198GR AB..................
Q 358 87-026-610-080 TR,KTC3198GR AB..................
Q 359 87-026-610-080 TR,KTC3198GR AB..................
Q 356 87-A30-076-080 C-TR,2SC3052F ....................
Q 354 87-A30-087-080 C-FET,2SK2158 AB..................
Q 351 87-A30-087-080 C-FET,2SK2158 AB..................
Q 353 87-A30-087-080 C-FET,2SK2158 AB..................
Q 355 87-A30-105-080 C-TR,RT1P 441C AB..................
Q 383 87-A30-075-080 C-TR,2SA1235F AB..................
Q 381 87-A30-076-080 C-TR,2SC3052F AB..................
Q 382 87-A30-076-080 C-TR,2SC3052F AB..................
SFR 305 87-A90-433-080 SFR,50K H NVZ6TLTA ....................
SFR 306 87-A90-433-080 SFR,50K H NVZ6TLTA ....................
SFR 302 87-A90-557-080 SFR,33K H HOKU ....................
SFR 304 87-A90-557-080 SFR,33K H HOKU ....................
ELECTRICAL MAIN PARTS LIST - 5/9
SFR 303 87-A90-557-080 SFR,33K H HOKU ....................
SFR 301 87-A90-557-080 SFR,33K H HOKU ....................
SFR 351 87-A90-433-080 SFR,50K H NVZ6TLTA AB..................
SFR 352 87-A90-433-080 SFR,50K H NVZ6TLTA AB..................
C 407 87-010-188-080 CAP,CHIP 6800P AB..................
C 408 87-010-188-080 CAP,CHIP 6800P AB..................
C 401 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 402 87-010-260-080 CAP, ELECT 47-25V AB..................
C 404 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 406 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 405 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 403 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 409 87-012-140-080 CAP 470P AB..................
C 415 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 416 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 419 87-010-260-080 CAP, ELECT 47-25V AB..................
C 412 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 414 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 411 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 413 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 417 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 418 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 410 87-012-140-080 CAP 470P AB..................
D 402 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 401 87-A40-269-080 C-DIODE,MC2836 AB..................
IC 401 87-A21-022-040 C-IC,BA3880FS AB..................
C 457 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 458 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 452 87-010-401-080 CAP, ELECT 1-50V AB..................
C 451 87-010-401-080 CAP, ELECT 1-50V AB..................
C 454 87-010-545-080 CAP, ELECT 0.22-50V A...................
C 453 87-010-545-080 CAP, ELECT 0.22-50V A...................
C 455 87-010-546-080 CAP, ELECT 0.33-50V A...................
C 456 87-010-546-080 CAP, ELECT 0.33-50V A...................
C 459 87-A10-301-080 CAP,M 0.033-50 J A...................
C 455 87-A10-305-080 CAP,M 0.068-50 J .B..................
C 456 87-A10-305-080 CAP,M 0.068-50 J .B..................
C 453 87-A11-012-080 CAP,M 0.15-50 J DE .B..................
C 454 87-A11-012-080 CAP,M 0.15-50 J DE .B..................
C 465 87-A10-298-080 CAP,M 0.018-50 J .B..................
C 466 87-A10-298-080 CAP,M 0.018-50 J .B..................
C 460 87-A10-300-080 CAP,M 0.027-50 J .B..................
C 460 87-A10-301-080 CAP,M 0.033-50 J A...................
C 466 87-A10-303-080 CAP,M 0.047-50 J A...................
C 465 87-A10-303-080 CAP,M 0.047-50 J A...................
C 4569 87-A10-300-080 CAP,M 0.027-50 J .B..................
IC 451 87-A21-031-040 C-IC,BU4551BF AB..................
87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................
C 4 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 6 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 5 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 3 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 2 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 1 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 9 87-016-658-090 CAP,E 4700-35 SMG AB..................
C 10 87-016-658-090 CAP,E 4700-35 SMG AB..................
C 29 87-010-247-080 CAP, ELECT 100-50V AB..................
C 26 87-010-263-080 CAP, ELECT 100-10V AB..................
C 28 87-010-263-080 CAP, ELECT 100-10V .B..................
C 21 87-010-385-080 CAP, ELECT 220-25V AB..................
C 22 87-010-385-080 CAP, ELECT 220-25V AB..................
C 23 87-010-385-080 CAP, ELECT 220-25V AB..................
C 24 87-010-385-080 CAP, ELECT 220-25V AB..................
C 25 87-010-430-080 CAP, ELECT 100-63 AB..................
C 27 87-012-140-080 CAP 470P AB..................
C 30 87-010-112-080 CAP, ELECT 100-16V AB..................
C 31 87-010-235-080 CAP,E 470-16 SME AB..................
C 61 87-010-260-080 CAP, ELECT 47-25V AB..................
C 62 87-010-496-080 CAP,E 3.3-50 5L AB..................
C 92 87-010-263-080 CAP, ELECT 100-10V AB..................
C 93 87-010-380-080 CAP, ELECT 47-16V AB..................
C 91 87-010-401-080 CAP, ELECT 1-50V AB..................
CN 1 87-A60-739-010 CONN,13P JL-BT AB..................
CN 91 87-A60-109-010 CONN,2P V S2M-2W AB..................
CNA 1 8Z-NF8-669-010 CONN ASSY,9P VH AB..................
D 9 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 8 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 6 87-070-274-080 DIODE,1N4003 SEM AB..................
D 5 87-070-274-080 DIODE,1N4003 SEM AB..................
D 4 87-070-274-080 DIODE,1N4003 SEM AB..................
D 3 87-070-274-080 DIODE,1N4003 SEM AB..................
D 7 87-A40-341-080 ZENER,MTZJ 36 A AB..................
D 1 87-A40-549-090 DIODE,RBA-1002 AB..................
D 10 87-A40-345-080 ZENER,MTZJ10C AB..................
D 64 87-070-274-080 DIODE,1N4003 SEM AB..................
D 63 87-A40-004-080 ZENER,MTZJ16A AB..................
D 62 87-A40-269-080 C-DIODE,MC2836 AB..................
D 61 87-A40-270-080 C-DIODE,MC2838 AB..................
D 91 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 92 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 2 87-026-609-080 TR,KTA1266GR AB..................
Q 1 87-026-609-080 TR,KTA1266GR AB..................
ELECTRICAL MAIN PARTS LIST - 6/9
Q 5 87-026-610-080 TR,KTC3198GR AB..................
Q 8 87-A30-075-080 C-TR,2SA1235F AB..................
Q 7 87-A30-075-080 C-TR,2SA1235F .B..................
Q 6 87-A30-076-080 C-TR,2SC3052F AB..................
Q 9 87-A30-234-080 TR,CSC4115BC AB..................
Q 66 87-A30-075-080 C-TR,2SA1235F AB..................
Q 64 87-A30-075-080 C-TR,2SA1235F AB..................
Q 65 87-A30-076-080 C-TR,2SC3052F AB..................
Q 63 87-A30-076-080 C-TR,2SC3052F AB..................
Q 67 87-A30-076-080 C-TR,2SC3052F AB..................
Q 92 87-026-609-080 TR,KTA1266GR AB..................
Q 91 87-A30-076-080 C-TR,2SC3052F AB..................
R 20 87-A00-261-080 RES,M/F 0.56-1W J .B..................
WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
C 101 87-010-178-080 CHIP CAP 1000P AB..................
C 102 87-010-178-080 CHIP CAP 1000P AB..................
C 124 87-010-176-080 C-CAP,S 680P-50 SL ....................
C 123 87-010-176-080 C-CAP,S 680P-50 SL ....................
C 129 87-010-191-080 C-CAP,S 0.015-50 F ....................
C 126 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 127 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 128 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 125 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 130 87-010-191-080 C-CAP,S 0.015-50 F ....................
L 101 87-003-383-010 COIL,1UH-S AB..................
L 102 87-003-383-010 COIL,1UH-S AB..................
Q 101 87-A30-257-080 C-TR,2SD1306E AB..................
Q 102 87-A30-257-080 C-TR,2SD1306E AB..................
Q 127 87-A30-075-080 C-TR,2SA1235F AB..................
R 146 87-A00-441-050 RES,270-1/2W J RP .B..................
R 145 87-A00-441-050 RES,270-1/2W J RP .B..................
R 144 87-A00-441-050 RES,270-1/2W J RP .B..................
R 143 87-A00-441-050 RES,270-1/2W J RP .B..................
R 144 87-A00-442-050 RES,330-1/2W J RP A...................
R 145 87-A00-442-050 RES,330-1/2W J RP A...................
R 143 87-A00-442-050 RES,330-1/2W J RP A...................
R 146 87-A00-442-050 RES,330-1/2W J RP A...................
C 203 87-010-177-080 C-CAP,S 820P-50 SL A...................
C 204 87-010-177-080 C-CAP,S 820P-50 SL A...................
C 209 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 204 87-012-140-080 CAP 470P .B..................
C 203 87-012-140-080 CAP 470P .B..................
C 210 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 229 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 234 87-010-190-080 S CHIP F 0.01 ....................
C 233 87-010-190-080 S CHIP F 0.01 ....................
C 232 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 231 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 237 87-010-322-080 C-CAP,S 100P-50 CH ....................
C 238 87-010-322-080 C-CAP,S 100P-50 CH ....................
C 230 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 235 87-016-285-080 CAP,E 47-100SME AB..................
C 236 87-016-285-080 CAP,E 47-100SME AB..................
C 256 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 254 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
CN 201 87-A60-739-010 CONN,13P JL-BT AB..................
D 212 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 213 87-020-465-080 DIODE,1SS133 (110MA) AB..................
J 203 87-033-240-010 TERMINAL,SP 4P32SV1-05 AB..................
J 201 87-A60-483-010 JACK,DIA6.3 BLK ST W/S KM AB..................
J 204 87-A60-750-010 JACK,PIN 4P R/W BLUE AB..................
L 202 87-003-383-010 COIL,1UH-S AB..................
L 201 87-003-383-010 COIL,1UH-S AB..................
Q 202 87-A30-257-080 C-TR,2SD1306E AB..................
Q 201 87-A30-257-080 C-TR,2SD1306E AB..................
Q 221 87-A30-073-080 C-TR,RT1N 141C AB..................
RY 201 87-045-382-010 RELAY,OUAZ-SH-112L AB..................
C 601 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 602 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 619 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 611 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 612 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 613 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 614 87-016-081-080 C-CAP,S 0.1-16 RK AB..................
C 620 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 627 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 628 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 622 87-010-401-080 CAP, ELECT 1-50V AB..................
C 621 87-010-401-080 CAP, ELECT 1-50V AB..................
C 625 87-010-401-080 CAP, ELECT 1-50V AB..................
C 626 87-010-401-080 CAP, ELECT 1-50V AB..................
C 629 87-010-405-080 CAP, ELECT 10-50V AB..................
C 624 87-A10-773-080 CAP,M 0.10-50 J AB..................
C 623 87-A10-773-080 CAP,M 0.10-50 J AB..................
C 637 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 634 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 635 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 630 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 632 87-010-263-080 CAP, ELECT 100-10V AB..................
C 633 87-010-263-080 CAP, ELECT 100-10V AB..................
C 636 87-010-992-080 C-CAP,S 0.047-25 B AB..................
C 631 87-010-992-080 C-CAP,S 0.047-25 B AB..................
ELECTRICAL MAIN PARTS LIST - 7/9
C 641 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 640 87-010-314-080 C-CAP,S 22P-50V AB..................
C 669 87-010-322-080 C-CAP,S 100P-50 CH ....................
C 672 87-010-322-080 C-CAP,S 100P-50 CH ....................
C 671 87-010-322-080 C-CAP,S 100P-50 CH ....................
C 670 87-010-322-080 C-CAP,S 100P-50 CH ....................
CN 604 87-099-570-010 CONN,13P TUC-P13P-B1 AB..................
CN 601 87-099-719-010 CONN,30P TYK-B(X) AB..................
CN 602 87-A60-131-010 CONN,6P V FE AB..................
CN 605 87-A60-189-010 CONN,16P V TUC-P16P-B1 ....................
D 601 87-A40-002-080 ZENER,MTZJ5.1C AB..................
D 603 87-A40-234-080 ZENER,MTZJ5.6A AB..................
D 602 87-A40-438-080 ZENER,MTZJ4.7A AB..................
IC 601 87-A21-202-040 C-IC,M62445AFP AB..................
J 601 87-A60-402-010 JACK,PIN 6P R/W HSP-246V30 AB..................
Q 604 87-026-444-080 C-TR,DTA123EK AB..................
Q 601 87-026-609-080 TR,KTA1266GR AB..................
Q 603 87-A30-087-080 C-FET,2SK2158 ....................
Q 602 87-A30-269-040 C-FET,2SJ461-T1 ....................
C 707 87-010-180-080 C-CER 1500P AB..................
C 702 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 706 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 708 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 709 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 701 87-010-263-080 CAP, ELECT 100-10V AB..................
C 704 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 703 87-010-319-080 C-CAP,S 56P-50 CH AB..................
C 705 87-012-393-080 C-CAP,S 0.22-16 R K AB..................
C 711 87-010-181-080 CAP,CHIP S 1800P AB..................
C 718 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 717 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 712 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 710 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 714 87-010-374-080 CAP, ELECT 47-10V AB..................
C 716 87-010-494-080 CAP ELECT GAS 1/50 AB..................
C 715 87-010-494-080 CAP ELECT GAS 1/50 AB..................
C 713 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 735 87-010-178-080 CHIP CAP 1000P AB..................
C 736 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 732 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 733 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 738 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 731 87-010-560-080 CAP,E 10-50 GAS AB..................
C 734 87-012-156-080 C-CAP,S 220P-50 CH AB..................
D 701 87-017-931-080 ZENER,MTZJ5.6B AB..................
IC 701 87-A20-613-040 C-IC,BU9262AFS AB..................
L 701 87-005-448-080 COIL 220UH,K AB..................
Q 732 87-A30-075-080 C-TR,2SA1235F AB..................
Q 731 87-A30-076-080 C-TR,2SC3052F AB..................
C 209 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 203 87-010-405-080 CAP, ELECT 10-50V .B..................
C 204 87-010-405-080 CAP, ELECT 10-50V .B..................
C 203 87-010-408-080 CAP, ELECT 47-50V A...................
C 207 87-010-408-080 CAP, ELECT 47-50V AB..................
C 208 87-010-408-080 CAP, ELECT 47-50V AB..................
C 204 87-010-408-080 CAP, ELECT 47-50V A...................
C 212 87-010-260-080 CAP, ELECT 47-25V AB..................
C 211 87-010-260-080 CAP, ELECT 47-25V AB..................
C 210 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 219 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 213 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 214 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 221 87-010-178-080 CHIP CAP 1000P AB..................
C 222 87-010-178-080 CHIP CAP 1000P AB..................
C 220 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 299 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 305 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 306 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 309 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 307 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 304 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 308 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 303 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 313 87-010-260-080 CAP, ELECT 47-25V AB..................
C 314 87-010-260-080 CAP, ELECT 47-25V AB..................
C 310 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 319 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 312 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 311 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................
C 322 87-010-186-080 CAP,CHIP 4700P AB..................
C 321 87-010-186-080 CAP,CHIP 4700P AB..................
C 320 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 502 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 501 87-016-299-080 CAP,E 10-100 SME AB..................
C 503 87-016-299-080 CAP,E 10-100 SME AB..................
CN 102 87-A60-727-010 CONN,13P JL-R AB..................
CN 101 87-A60-727-010 CONN,13P JL-R AB..................
D 205 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 206 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 201 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 202 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 209 87-020-465-080 DIODE,1SS133 (110MA) AB..................
ELECTRICAL MAIN PARTS LIST - 8/9
D 208 87-A40-488-080 DIODE,1SS244 AB..................
D 207 87-A40-488-080 DIODE,1SS244 AB..................
D 212 87-020-331-080 CHIP-DIODE,DAN202K AB..................
D 210 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 296 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 298 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 297 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 295 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 299 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 306 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 302 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 305 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 301 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 309 87-A40-488-080 DIODE,1SS244 AB..................
D 312 87-020-331-080 CHIP-DIODE,DAN202K AB..................
D 310 87-A40-488-080 DIODE,1SS244 AB..................
D 501 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 502 87-070-136-080 ZENER,MTZJ5.1B AB..................
D 506 87-A40-183-090 DIODE,RK36(F) AB..................
D 505 87-A40-183-090 DIODE,RK36(F) AB..................
D 503 87-A40-345-080 ZENER,MTZJ10C AB..................
D 509 87-A40-345-080 ZENER,MTZJ10C AB..................
D 510 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 511 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 512 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 513 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 514 87-020-465-080 DIODE,1SS133 (110MA) AB..................
Q 101 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 102 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 206 87-A30-076-080 C-TR,2SC3052F AB..................
Q 204 87-A30-076-080 C-TR,2SC3052F AB..................
Q 203 87-A30-076-080 C-TR,2SC3052F AB..................
Q 205 87-A30-076-080 C-TR,2SC3052F AB..................
Q 209 87-A30-190-080 TR,CC5551 AB..................
Q 208 87-A30-268-040 C-TR,2SA1514K(S) AB..................
Q 202 87-A30-268-040 C-TR,2SA1514K(S) AB..................
Q 201 87-A30-268-040 C-TR,2SA1514K(S) AB..................
Q 207 87-A30-268-040 C-TR,2SA1514K(S) AB..................
Q 219 87-A30-097-010 TR,FN 1016 A...................
Q 214 87-A30-098-010 TR,FP 1016 A...................
Q 213 87-A30-098-010 TR,FP 1016 A...................
Q 219 87-A30-137-010 TR,2SD2494 .B..................
Q 213 87-A30-138-010 TR,2SB1625 .B..................
Q 214 87-A30-138-010 TR,2SB1625 .B..................
Q 210 87-A30-190-080 TR,CC5551 AB..................
Q 223 87-A30-076-080 C-TR,2SC3052F AB..................
Q 226 87-A30-076-080 C-TR,2SC3052F AB..................
Q 225 87-A30-076-080 C-TR,2SC3052F AB..................
Q 224 87-A30-076-080 C-TR,2SC3052F AB..................
Q 220 87-A30-097-010 TR,FN 1016 A...................
Q 222 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 221 87-A30-106-070 C-TR,CMBT5551 AB..................
Q 220 87-A30-137-010 TR,2SD2494 .B..................
Q 298 87-A30-268-040 C-TR,2SA1514K(S) AB..................
Q 301 87-A30-075-080 C-TR,2SA1235F AB..................
Q 302 87-A30-075-080 C-TR,2SA1235F AB..................
Q 308 87-A30-075-080 C-TR,2SA1235F AB..................
Q 307 87-A30-075-080 C-TR,2SA1235F AB..................
Q 306 87-A30-076-080 C-TR,2SC3052F AB..................
Q 305 87-A30-076-080 C-TR,2SC3052F AB..................
Q 304 87-A30-076-080 C-TR,2SC3052F AB..................
Q 303 87-A30-076-080 C-TR,2SC3052F AB..................
Q 317 87-A30-119-080 C-TR,2SC3906K R AB..................
Q 318 87-A30-119-080 C-TR,2SC3906K R AB..................
Q 312 87-A30-190-080 TR,CC5551 AB..................
Q 311 87-A30-190-080 TR,CC5551 AB..................
Q 313 87-A30-255-010 TR,2SB1342 AB..................
Q 314 87-A30-255-010 TR,2SB1342 AB..................
Q 316 87-A30-256-010 TR,2SD1933 AB..................
Q 315 87-A30-256-010 TR,2SD1933 AB..................
Q 326 87-A30-076-080 C-TR,2SC3052F AB..................
Q 324 87-A30-076-080 C-TR,2SC3052F AB..................
Q 325 87-A30-076-080 C-TR,2SC3052F AB..................
Q 323 87-A30-076-080 C-TR,2SC3052F AB..................
Q 503 87-A30-072-080 C-TR,RT1P 144C AB..................
Q 506 87-A30-074-080 C-TR,RT1P 141C AB..................
Q 505 87-A30-075-080 C-TR,2SA1235F AB..................
Q 504 87-A30-076-080 C-TR,2SC3052F AB..................
Q 501 87-A30-162-010 FET,2SK2937 AB..................
Q 502 87-A30-162-010 FET,2SK2937 AB..................
Q 507 87-A30-268-040 C-TR,2SA1514K(S) AB..................
R 226 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 225 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 228 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 227 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 239 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 242 87-A00-262-080 RES,M/F 0.15-2W J AB..................
R 326 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 325 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 328 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 327 87-A00-258-080 RES,M/F 0.22-1W J AB..................
R 339 87-A00-258-080 RES,M/F 0.22-1W J AB..................
ELECTRICAL MAIN PARTS LIST - 9/9
R 340 87-A00-258-080 RES,M/F 0.22-1W J AB..................
TH 201 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 202 87-A91-042-080 C-THMS,100K 55001 AB..................
ELECTRICAL MAIN PARTS LIST - 1/3 (TUNER: ZZA-1)
NOTE: The characters in the suffix column indicate the part usage.
URTM ...................XX....................................C.................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 701 87-010-381-080 0E CAP, ELECT 330-16V ABC.................
C 702 87-010-404-080 0E CAP, ELECT 4.7-50V ABC.................
C 704 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 703 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 711 87-010-260-080 0E CAP, ELECT 47-25V ABC.................
C 711 87-010-553-080 0E CAP,E 47-16 ....................
C 712 87-010-831-080 0E C-CAP,U,0.1-16F ABC.................
C 718 87-012-179-080 0E C-CAP,U 20P-50 CH .BC.................
C 714 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 717 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 719 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 727 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABC.................
C 728 87-010-248-080 0E CAP, ELECT 220-10V ABC.................
C 721 87-012-176-080 0E CAP 15P ABC.................
C 722 87-012-176-080 0E CAP 15P ABC.................
C 720 87-012-195-080 0E C-CAP,U 100P-50CH ABC.................
C 729 87-012-274-080 0E CHIP CAP,U 1000P-50B ABC.................
C 725 87-018-131-080 0E CAP, CER 1000P-50V ....................
CN 701 87-A60-650-010 1A CONN,16P H GRY TUC-P16X-C1 ....................
CN 701 87-A60-700-010 0E CONN,13P H GRY TUC-P13X-C1 ABC.................
D 721 87-017-149-080 0E ZENER,HZS6A2L .BC.................
D 722 87-020-465-080 0E DIODE,1SS133 (110MA) ....................
D 721 87-A40-234-080 0E ZENER,MTZJ5.6A A...................
IC 721 87-070-127-110 1C IC,LC72131 D ABC.................
Q 713 87-A30-072-080 0E C-TR,RT1P 144C ....................
Q 712 87-A30-072-080 0E C-TR,RT1P 144C ....................
Q 711 87-A30-196-080 0E TR,2SC4115SRS A...................
Q 711 87-A30-234-080 0E TR,CSC4115BC .BC.................
X 721 87-A70-061-010 1A VIB,XTAL 4.500MHZ CSA-309 ABC.................
C 872 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
C 873 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 877 87-012-278-080 0E C-CAP,U 2200P-50 B AB..................
C 878 87-012-278-080 0E C-CAP,U 2200P-50 B AB..................
C 889 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 884 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 883 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 885 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 886 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 888 87-010-787-080 0E CAP, U 0.022-25 AB..................
C 881 87-012-141-080 0E CHIP-CAPACITOR,0.22-16F AB..................
C 882 87-012-172-080 0E CAPACITOR CHIP U 10P CH AB..................
C 887 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 885 87-016-460-080 0E C-CAP,S 0.22-16 B .B..................
C 886 87-016-460-080 0E C-CAP,S 0.22-16 B .B..................
IC 871 87-070-060-040 1F IC,TA2040AF AB..................
Q 873 87-026-226-080 0E CHIP-TR,DTA143EK AB..................
X 891 87-030-394-010 1B VIB,CER CSA3.6MGF228 AB..................
C 705 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 706 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 705 87-A10-592-080 0E C-CAP,S 0.015-50 J B .BC.................
C 706 87-A10-592-080 0E C-CAP,S 0.015-50 J B .BC.................
C 733 87-010-180-080 0E C-CER 1500P ....................
C 738 87-010-180-080 0E C-CER 1500P ....................
C 737 87-010-180-080 0E C-CER 1500P ....................
C 734 87-010-180-080 0E C-CER 1500P ....................
C 735 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 736 87-010-213-080 0E C-CAP,S 0.015-50 B ....................
C 736 87-010-987-080 0E C-CAP,S 1500P-50 CH .BC.................
C 733 87-010-987-080 0E C-CAP,S 1500P-50 CH .BC.................
C 735 87-010-987-080 0E C-CAP,S 1500P-50 CH .BC.................
C 734 87-010-987-080 0E C-CAP,S 1500P-50 CH .BC.................
C 734 87-012-280-080 0E CAP, U 3300P-50 ....................
C 733 87-012-280-080 0E CAP, U 3300P-50 ....................
C 738 87-A10-592-080 0E C-CAP,S 0.015-50 J B .BC.................
C 737 87-A10-592-080 0E C-CAP,S 0.015-50 J B .BC.................
C 752 87-010-220-080 0E C-CAP,S 0.018-25 B .B..................
C 751 87-010-220-080 0E C-CAP,S 0.018-25 B .B..................
C 758 87-012-167-080 0E C-CAP,U 5P-50 CH ABC.................
C 757 87-012-188-080 0E C-CAP,U 47P-50 CH ABC.................
C 753 87-012-195-080 0E C-CAP,U 100P-50CH ....................
C 752 87-012-282-080 0E CAP, U 4700P-50 ....................
C 756 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 751 87-012-365-080 0E C-CAP,S 0.027-25VBK ..C.................
C 752 87-012-365-080 0E C-CAP,S 0.027-25VBK ..C.................
C 766 87-010-197-080 0E CAP, CHIP 0.01 DM ....................
C 769 87-010-260-080 0E CAP, ELECT 47-25V ABC.................
C 768 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 765 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 764 87-012-337-080 0E C-CAP,U 56P-50 CH ABC.................
C 774 87-010-263-080 0E CAP, ELECT 100-10V ABC.................
C 771 87-010-383-080 0E CAP, ELECT 33-25V ABC.................
C 777 87-010-400-080 0E CAP, ELECT 0.47-50V ABC.................
C 775 87-010-404-080 0E CAP, ELECT 4.7-50V ABC.................
C 777 87-010-493-040 0E CAP,E 0.47-50 GAS ....................
C 777 87-010-493-080 0E CAP,E 0.47-50 GAS ....................
C 770 87-010-829-080 0E CAP, U 0.047-16 ABC.................
ELECTRICAL MAIN PARTS LIST - 2/3 (TUNER: ZZA-1)
C 780 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABC.................
C 786 87-010-401-080 0E CAP, ELECT 1-50V ABC.................
C 785 87-010-401-080 0E CAP, ELECT 1-50V ABC.................
C 786 87-010-405-080 0E CAP, ELECT 10-50V ABC.................
C 785 87-010-405-080 0E CAP, ELECT 10-50V ABC.................
C 785 87-010-494-080 0E CAP ELECT GAS 1/50 ....................
C 786 87-010-494-080 0E CAP ELECT GAS 1/50 ....................
C 787 87-012-275-080 0E C-CAP,U 1200P-50 B ABC.................
C 788 87-012-275-080 0E C-CAP,U 1200P-50 B ABC.................
C 784 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 796 87-010-403-080 0E CAP, ELECT 3.3-50V ABC.................
C 794 87-010-406-080 0E CAP, ELECT 22-50 ABC.................
C 795 87-010-596-080 0E CAP, S 0.047-16 ..C.................
C 793 87-012-273-080 0E C-CAP,U 820P-50 B ABC.................
C 797 87-012-276-080 0E CAP, CHIP SS 1500 PBK A...................
C 798 87-012-276-080 0E CAP, CHIP SS 1500 PBK A...................
D 771 87-020-465-080 0E DIODE,1SS133 (110MA) ABC.................
D 773 87-A40-291-080 0E DIODE,1N4148 (CPT) ....................
IC 771 87-A20-913-010 1D IC,LA1837NL ABC.................
L 771 87-A50-266-010 1A COIL,FM DET-2N(TOK) ABC.................
L 772 87-A90-052-010 1C FLTR,CFMT-450A(TOK) ....................
L 772 87-A90-053-010 1C FLTR,PCFMT-060(TOK) AB..................
L 772 87-A90-733-010 1A FLTR,PCFAZH-450 (TOK) ....................
L 772 87-A91-110-010 FLTR,PCFJZH-450 (TOK) ..C.................
L 781 87-005-847-080 0E COIL,2.2UH(CECS) ....................
L 792 87-A50-027-010 1A COIL,1 POLE MPX(TOK) ....................
L 791 87-A50-027-010 1A COIL,1 POLE MPX(TOK) ....................
X 771 87-030-354-010 1A VIB,CF BFU 450C ....................
C 859 87-012-286-080 0E CAP, U 0.01-25 ....................
C 865 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ....................
C 866 87-010-405-080 0E CAP, ELECT 10-50V ....................
C 864 87-010-405-080 0E CAP, ELECT 10-50V ....................
C 869 87-012-180-080 0E C-CAP,U 22P-50 CH ....................
C 868 87-012-184-080 0E C-CAP,U 33P-50 CH ....................
C 862 87-012-199-080 0E CAP 220P ....................
C 861 87-012-199-080 0E CAP 220P ....................
C 863 87-012-270-080 0E CAP, U 470P-50 ....................
C 867 87-012-286-080 0E CAP, U 0.01-25 ....................
IC 851 87-A20-440-040 1H C-IC,BU1920FS ....................
L 851 87-005-847-080 0E COIL,2.2UH(CECS) ....................
Q 853 87-A30-076-080 0E C-TR,2SC3052F ....................
X 851 87-A70-091-010 1B VIB,XTAL 4.332MHZ CSA-309 ....................
C 820 87-010-260-080 0E CAP, ELECT 47-25V ABC.................
C 942 87-012-172-080 0E CAPACITOR CHIP U 10P CH ....................
C 941 87-012-180-080 0E C-CAP,U 22P-50 CH ....................
C 947 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 940 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 944 87-014-049-080 0E CAP,PP 470P-100 J ....................
C 944 87-014-051-080 0E CAPACITOR (PP), 560P ....................
C 949 87-A10-039-080 0E C-CAP,U 470P-50 J CH ....................
C 958 87-010-197-080 0E CAP, CHIP 0.01 DM ....................
C 956 87-010-263-080 0E CAP, ELECT 100-10V ....................
C 959 87-010-831-080 0E C-CAP,U,0.1-16F ....................
C 952 87-012-286-080 0E CAP, U 0.01-25 ABC.................
C 954 87-012-358-080 0E C-CAP,S 0.47-10 F Z ....................
C 950 87-014-073-080 0E CAP,PP 4700P-100 J ....................
C 963 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABC.................
C 962 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 964 87-012-170-080 0E C-CAP,U 8P-50 CH A...................
C 961 87-012-174-080 0E CAP CHIP CERA SS 12P CHJ .BC.................
C 960 87-012-350-080 0E C-CAP,1-25 F ....................
CF 802 82-785-747-010 1A CF MS2 GHY R ....................
CF 802 87-008-261-010 1A FILTER, SFE10.7MA5-A ABC.................
CF 801 87-008-261-010 1A FILTER, SFE10.7MA5-A ABC.................
CF 801 87-008-423-010 1A CERAMIC FILTER, SFE10.7 ....................
D 944 87-020-465-080 0E DIODE,1SS133 (110MA) ....................
D 942 87-A40-270-080 0E C-DIODE,MC2838 ....................
FFE 801 A8-6ZA-190-030 0E 6ZA-1 FEUNM ....................
FFE 801 A8-6ZA-191-130 6ZA-1 FEENM ....................
FFE 801 A8-6ZA-192-030 2Y 6ZA-1 FEJNM .B..................
FFE 801 A8-6ZA-199-170 6ZA-1 FEENC ....................
FFE 801 A8-6ZA-19A-070 6ZA-1 FEJNC ....................
FFE 801 A8-6ZA-19D-070 1H 6ZA-1 YFEJNC A...................
FFE 801 A8-8ZA-190-030 8ZA-1 FEUNM ..C.................
FFE 801 A8-8ZA-192-070 8ZA-1 FEUNC ....................
FFE 801 A8-8ZA-193-070 1E 8ZA-1 YFEUNC ....................
J 801 87-033-241-010 1B TERMINAL,ANT AJ-2039 ....................
J 801 87-A60-702-010 1B TERMINAL,ANT 4P CJ-9036 ABC.................
J 801 87-A60-703-010 1A TERMINAL,ANT 3P CJ-9037 ....................
J 940 81-754-629-010 0E CONNECTOR, 2P ....................
L 832 87-005-847-080 0E COIL,2.2UH(CECS) ....................
L 943 87-005-372-080 0E COIL S 1MHM ....................
L 942 87-A50-019-010 0E COIL,OSC LW(COI) ....................
L 941 87-A50-020-010 0E COIL,ANT LW(COI) ....................
L 941 87-A50-022-010 0E COIL,ANT SW(COI) ....................
L 944 87-A50-159-010 0E COIL,10MH K C2B ....................
L 942 87-A50-173-010 0E COIL,OSC SW-N(COI) ....................
L 943 87-A50-432-010 COIL,1MH K CW ....................
L 981 87-A50-430-010 COIL,ANT MW(3BSW) ....................
L 982 87-A50-431-010 COIL,OSC MW(3BSW) ....................
L 981 87-NF4-650-010 1D COIL,AM PACK 4N(TOK) A...................
L 981 87-NF4-651-010 1C COIL,AM PACK2N(TOM) ....................
ELECTRICAL MAIN PARTS LIST - 3/3 (TUNER: ZZA-1)
L 981 88-NF8-625-110 1D COIL,AM PACK3N(TOK) ....................
L 981 8Z-ZA1-664-010 COIL,AM PACK 4(TOK) .BC.................
L 981 8Z-ZA1-665-010 COIL,AM PACK 2(TOK) ....................
Q 712 87-A30-072-080 0E C-TR,RT1P 144C ABC.................
Q 805 89-327-143-080 0E TR,2SC2714 (0.1W) ABC.................
Q 943 87-A30-075-080 0E C-TR,2SA1235F ....................
Q 942 87-A30-075-080 0E C-TR,2SA1235F ....................
Q 949 87-A30-076-080 0E C-TR,2SC3052F ....................
Q 945 87-A30-076-080 0E C-TR,2SC3052F ....................
Q 944 87-A30-076-080 0E C-TR,2SC3052F ....................
Q 948 87-A30-086-070 0E C-TR,CSD1306E ....................
Q 947 89-503-602-080 1A C-FET,2SK360E ....................
Q 947 89-505-434-540 0E C-FET,2SK543(4/5) ....................
Q 951 87-A30-074-080 0E C-TR,RT1P 141C ....................
SCR 981 87-A40-618-080 VARI-CAP,SVC 348(S/T) ....................
TC 942 87-011-164-010 0E CAPACITOR,TRIMMER 30P ....................
TC 941 87-011-173-010 1A CERAMIC TRIMMER 20P ....................
TC 941 87-011-220-080 1A TRIMMER CAP 20P VTC ....................
TC 943 87-011-221-080 1A CAP, TRIMMER 30P ....................
MECHANICAL PARTS LIST - 1/2
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8Z-NF5-004-010 CABI,STEEL AB..................
8Z-NF6-001-010 CABI,FR U AB..................
8Z-NF6-002-010 CABI,FR EZ ....................
8Z-NF6-003-010 BOX,CASS 1 U AB..................
8Z-NF6-004-010 BOX,CASS 2 U AB..................
8Z-NF6-005-010 PANEL,TRAY U AB..................
8Z-NF6-006-010 WINDOW,DISP U .B..................
8Z-NF6-007-010 PANEL,FR U AB..................
8Z-NF6-008-010 PANEL,FUN AB..................
8Z-NF6-009-010 PANEL,FR EZ ....................
8Z-NF6-010-010 PANEL,JOG AB..................
8Z-NF6-011-010 RING,VOL AB..................
8Z-NF6-012-010 PANEL,CASS 1 U AB..................
8Z-NF6-013-010 PANEL,CASS 2 U AB..................
8Z-NF6-014-010 WINDOW,CASS 1 AB..................
8Z-NF6-015-010 WINDOW,CASS 2 AB..................
8Z-NF6-016-010 PANEL,CD U AB..................
8Z-NF6-017-010 PANEL,CD EZ ....................
8Z-NF6-027-010 WINDOW,DISP H A...................
8Z-NF6-028-010 WINDOW,DISP EZ ....................
8Z-NF6-061-010 CABI,REAR USTM .B..................
8Z-NF6-062-010 CABI,REAR HRJSTM ....................
8Z-NF6-063-010 CABI,REAR LHSTNM A...................
8Z-NF6-064-010 CABI,REAR EZSTE ....................
8Z-NF6-065-010 CABI,REAR KSTE ....................
8Z-NF6-069-010 CABI,REAR EZSTE898 ....................
8Z-NF6-071-010 CABI,RERA LHST ....................
8Z-NF6-072-010 CABI,REAR EZSTM ....................
8Z-NF6-018-010 KEY,POWER AB..................
8Z-NF6-019-010 KEY,BBE AB..................
8Z-NF6-021-010 KEY,ASSY OPE AB..................
8Z-NF6-024-010 KEY,ASSY FUN AB..................
8Z-NF6-030-010 KEY,REC AB..................
8Z-NF6-031-010 KEY,RDS ....................
8Z-NF6-034-010 KEY,JOG AB..................
8Z-NF6-035-010 KEY,MIC AB..................
8Z-NF6-036-010 KEY,EDIT AB..................
8Z-NF6-037-010 KEY,CD AB..................
8Z-NF6-038-010 KEY,PAD AB..................
8Z-NF6-039-010 KEY,DOLBY ....................
8Z-NF6-044-010 KNOB,RTRY VOL AB..................
8Z-NF6-045-010 KNOB,RTRY JOG AB..................
81-532-080-010 LABEL, CASS. COMPT AB..................
86-NF6-061-010 REFLECTOR,CASS AB..................
8Z-NF6-046-010 REFLECTOR,JOG AB..................
8Z-NF6-048-010 REFLECTOR,ECO AB..................
8Z-NF6-049-010 REFLECTOR,CD AB..................
87-NF6-616-010 CONN ASSY,8P RPB AB..................
84-ZG1-245-210 CAP,OPTICAL AB..................
82-NF5-218-010 SPR-T,EJECT 1 (SIN) AB..................
82-NF5-219-010 SPR-T,EJECT 2 (SIN) AB..................
82-NF5-229-010 PLATE,LOCK AB..................
86-NF9-224-010 SPR-C,LOCK AB..................
87-064-185-010 HLDR,WIRE AB..................
87-NF4-216-010 HLDR,LOCK 1 AB..................
87-NF4-217-010 HLDR,LOCK 2 AB..................
87-NF4-221-010 HLDR,CABLE AB..................
87-NF8-220-010 DMPR,150 AB..................
88-NF5-208-010 HLDR,PWB-M N AB..................
8Z-NF5-214-010 HLDR,HT F AB..................
8Z-NF5-215-010 HLDR,HT R AB..................
8Z-NF5-219-010 HLDR,FAN AB..................
8Z-NF6-201-010 GUIDE,CD AB..................
87-067-641-010 UTT2+3-8(W/O SLOT)BL AB..................
87-067-688-010 BVTT+3-6 AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-758-010 BVT2+3-12 W/O SLOT AB..................
87-078-191-010 S-SCREW,IT+4-10 AB..................
87-591-094-410 TAPPING SCREW, QIT+3-6 AB..................
87-591-095-410 TAPPING SCREW, QIT+3-8 (GLD) AB..................
87-721-097-410 QT2+3-12 GLD AB..................
87-723-096-410 QT2+3-10W/O SLOT BL AB..................
87-NF4-224-010 S-SCREW,IT3B+3-8 CU AB..................
87-085-185-010 BUSHING, AC CORD (E) AB..................
87-099-811-010 PLUG,ADPTR CONV(K) ....................
87-A91-314-010 FAN,3110GL-B4W-B34-H02 AB..................
88-906-301-110 FF-CABLE,6P-1.25 AB..................
88-906-701-110 FF-CABLE, 6P 1.25 700MM AB..................
88-913-551-110 FF-CABLE, 13P 1.25 550MM AB..................
88-915-181-110 FF-CABLE,15P 1.25 AB..................
PT 101 8Z-NF6-621-010 PT,ZNF-6 U .B..................
PT 101 8Z-NF6-622-010 PT,ZNF-6 LH A...................
PT 101 8Z-NF6-623-010 PT,ZNF-6 HR ....................
PT 101 8Z-NF6-624-010 PT,ZNF-6 EZ ....................
W 101 87-050-079-010 AC-CORD ASSY,E A...................
MECHANICAL PARTS LIST - 2/2
W 101 87-A80-110-010 AC CORD ASSY,U SPT-2W .B..................
8Z-NF5-207-010 HLDR,PWB PT AB..................
87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................
WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
ACCESSORIES / PACKAGE LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
LH .....................XX..................................A...................
U ......................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8Z-NF6-862-010 CTN,PRINTED HRJSTM ....................
8Z-NF6-901-010 IB,H(ECA)M ....................
8Z-NF6-902-010 IB,LH(ESP)M A...................
8Z-NF6-903-010 IB,U(ESF)M .B..................
8Z-NF6-905-010 IB,K(E)E ....................
8Z-NF6-906-010 IB,EZ(9L)E ....................
8Z-NF6-916-010 IB,EZ(9L)M ....................
87-006-225-010 AM LOOP ANT NC2 AB..................
87-006-269-010 AM LOOP ANT (UN) ....................
87-043-095-010 WIRE ANTENNA ....................
87-043-106-010 WIRE, FM ANT (Z) ....................
87-043-115-010 ANT,FEEDER FM AB..................
87-A91-017-010 PLUG,CONVERSION JT-0476 A...................
8Z-NF8-701-110 RC UNIT,RC-ZAS01 AB..................

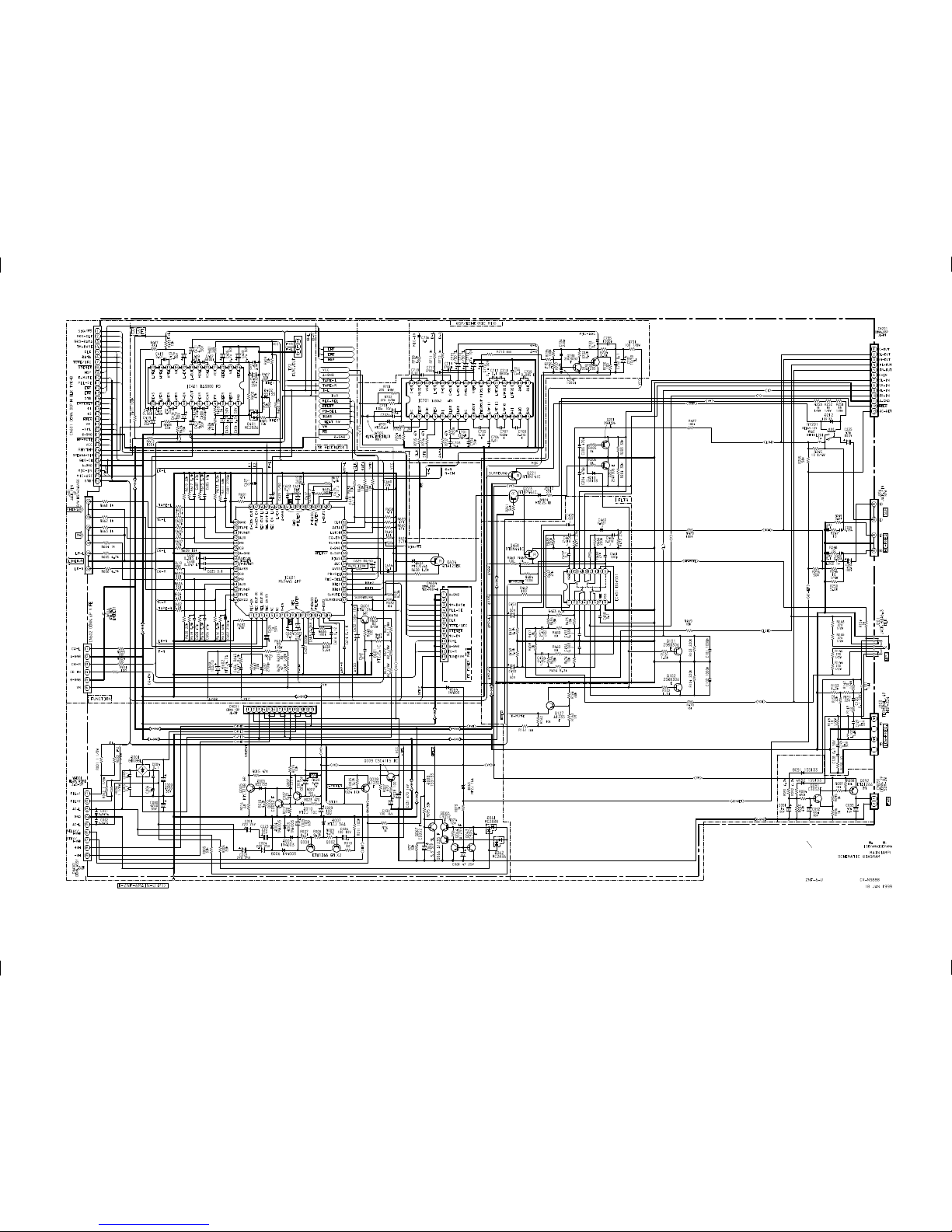

SCHEMATIC DIAGRAM _1 (MAIN : U)

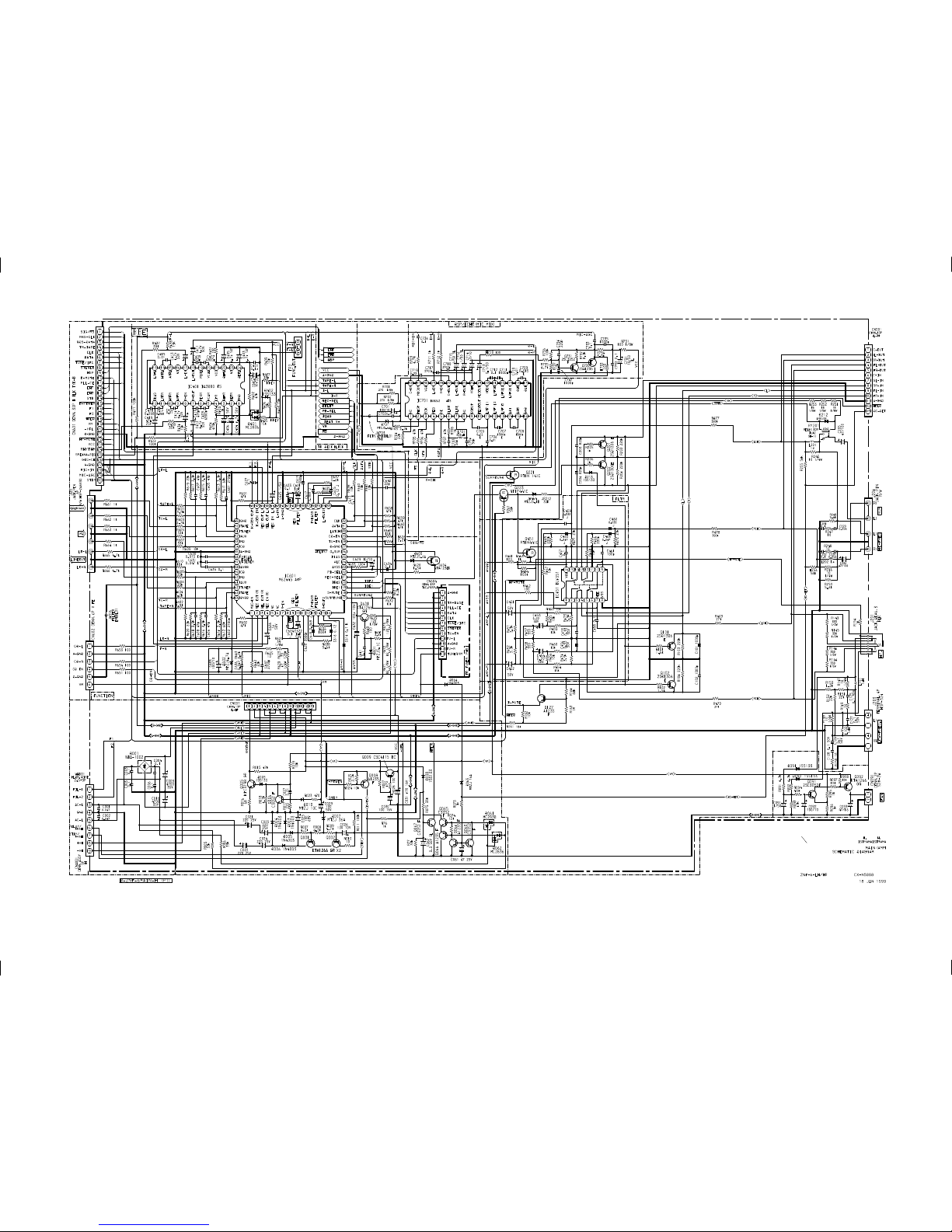

SCHEMATIC DIAGRAM _2 (MAIN : LH)

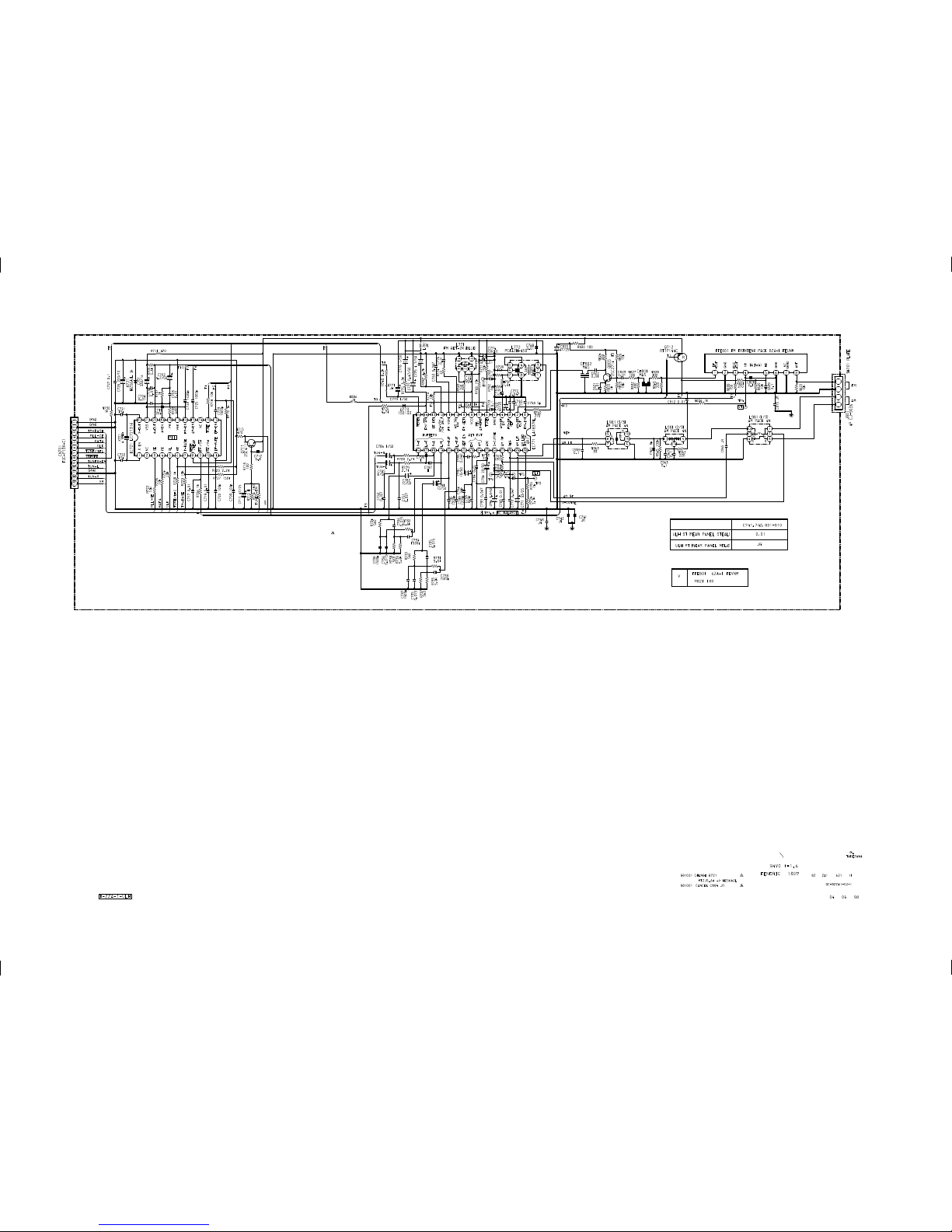

SCHEMATIC DIAGRAM _3 (TUNER)
SCHEMATIC DIAGRAM _4 (TUNER FRONT END)
Other manuals for NSX-A888
1
This manual suits for next models
1
Table of contents
Other Aiwa Stereo Receiver manuals
Aiwa
Aiwa Z-HK550 User manual
Aiwa
Aiwa AV-D98 User manual
Aiwa
Aiwa NSX-DST717 User manual
Aiwa
Aiwa CT-R411 User manual
Aiwa
Aiwa NSX-SZ70 User manual
Aiwa
Aiwa CR-AX101 Building instructions
Aiwa
Aiwa NSX-T99 LH User manual
Aiwa
Aiwa NSX-SZ4 User manual
Aiwa
Aiwa CX-NDP25 User manual
Aiwa
Aiwa AV-DV75 HC User manual
