SERVICE MANUAL
DATA
NSX-T99
NSX-T99E
LH
HA
COMPACT DISC
STEREO CASSETTE RECEIVER
BASIC CD MECHANISM: 6ZG-1 ZRNDM
BASIC TAPE MECHANISM: 2ZM-3MK2 PR4NM
SIMPLE
S/M Code No. 09-002-426-5T1
• Replace this Service manual with “Revision Publishing” when it is issued.
ELECTRICAL MAIN PARTS LIST - 1/9
NOTE: The characters in the suffix column indicate the part usage.
LHSM ...................XX..................................A...................
HASM ...................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 603 87-010-112-040 CAP,E 100-16 AB..................
C 602 87-010-186-080 CAP,CHIP 4700P AB..................
C 601 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 606 87-010-320-080 CHIP CAP 68P AB..................
C 604 87-010-405-040 CAP,E 10-50 AB..................
C 605 87-010-546-040 CAP,E 0.33-50 AB..................
C 608 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 621 87-010-178-080 CHIP CAP 1000P AB..................
CN 602 87-A60-082-010 CONN,05P H 9604S-05F AB..................
J 602 87-A61-242-010 JACK,6.3 BLK MONO W/SW V KM AB..................
J 601 87-A61-242-010 JACK,6.3 BLK MONO W/SW V KM AB..................
L 601 87-003-098-080 COIL,2.2UH AB..................
* 8A-NF3-204-010 GUIDE,LED-CASS AB..................
C 161 87-010-178-080 CHIP CAP 1000P AB..................
C 162 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 401 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 407 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 410 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 417 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 423 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 424 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 501 87-010-178-080 CHIP CAP 1000P AB..................
C 502 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 532 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 531 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
CN 104 87-099-750-010 CONN,15P V 9604SC AB..................
CN 302 87-A60-059-010 CONN,08P V 9604S-08C AB..................
IC 401 87-070-289-040 IC,BU 2092F AB..................
IC 402 87-A21-021-040 C-IC,BU2099FV AB..................
LED 101 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 421 87-A40-831-010 LED,SELU1E10CXM-LF70 BLUE-DEF AB..................
LED 422 87-A40-831-010 LED,SELU1E10CXM-LF70 BLUE-DEF AB..................
LED 444 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 449 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 441 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 447 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 443 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 448 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 445 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 440 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 446 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 442 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 451 87-A40-537-040 LED,SLR-56PT-T31-W AB..................
LED 455 87-A40-537-040 LED,SLR-56PT-T31-W AB..................
LED 452 87-A40-537-040 LED,SLR-56PT-T31-W AB..................
LED 454 87-A40-537-040 LED,SLR-56PT-T31-W AB..................
LED 453 87-A40-537-040 LED,SLR-56PT-T31-W AB..................
LED 456 87-A40-537-040 LED,SLR-56PT-T31-W AB..................
LED 461 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 465 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 463 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 464 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 462 87-A40-317-080 LED,SLR-342VCT31 RED AB..................
LED 521 87-A40-678-010 LED,SELU1E10CXM BLUE-DEF AB..................
LED 522 87-A40-678-010 LED,SELU1E10CXM BLUE-DEF AB..................
S 206 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 201 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 202 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 207 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 204 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 203 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 205 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 208 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 211 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 215 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 216 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 213 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 212 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 214 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 217 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 224 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 228 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 229 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 223 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 222 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 225 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 227 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 226 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 221 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 230 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 231 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 232 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 234 87-A90-095-080 SW,TACT EVQ11G04M ....................
S 242 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 248 87-A90-095-080 SW,TACT EVQ11G04M AB..................
ELECTRICAL MAIN PARTS LIST - 2/9
S 249 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 243 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 241 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 245 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 247 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 246 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 244 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 250 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 251 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 252 87-A90-095-080 SW,TACT EVQ11G04M ....................
S 253 87-A90-095-080 SW,TACT EVQ11G04M ....................
S 512 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 514 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 513 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 511 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 515 87-A90-095-080 SW,TACT EVQ11G04M AB..................
SW 101 87-A91-740-010 SW,RTRY EC12E24308-30MM AB..................
SW 501 87-A91-739-010 SW,RTRY EC12E12404-25MM RT AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................

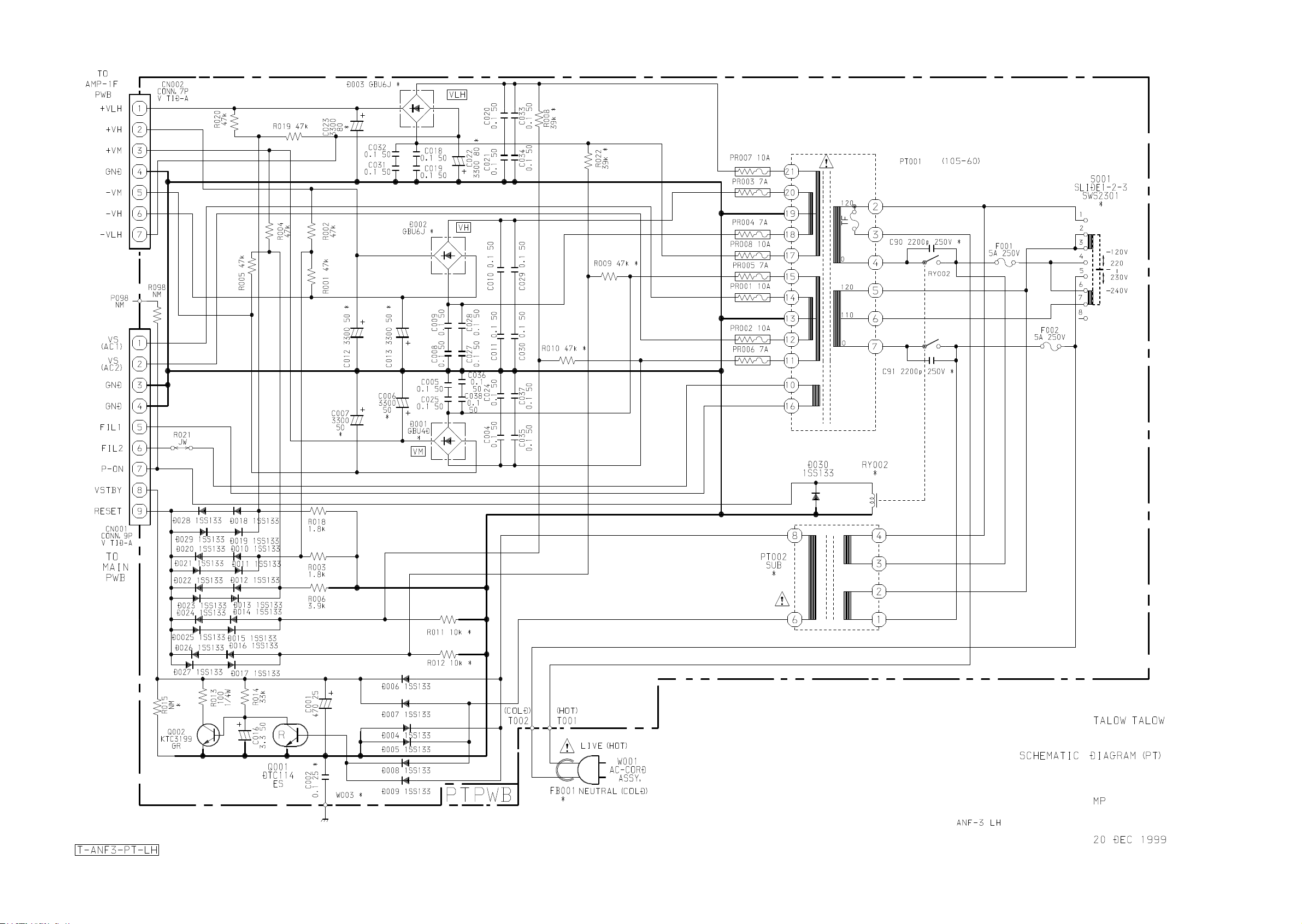

C 1 87-010-387-080 CAP,E 470-25 SME AB..................
C 7 87-010-917-000 CAP,E 3300-50 M SMG AB..................
C 6 87-010-917-000 CAP,E 3300-50 M SMG AB..................
C 9 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 4 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 8 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 5 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 16 87-010-403-040 CAP,E 3.3-50 SME AB..................
C 13 87-010-917-000 CAP,E 3300-50 M SMG AB..................
C 12 87-010-917-000 CAP,E 3300-50 M SMG AB..................
C 11 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 10 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 18 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 19 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 22 87-A10-231-090 CAP,E 3300-80 AB..................
C 23 87-A10-231-090 CAP,E 3300-80 AB..................
C 25 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 27 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 28 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 24 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 20 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 21 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 29 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 34 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 36 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 37 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 32 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 38 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 30 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 31 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 33 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
C 35 87-A11-148-080 CAP,TC U 0.1-50 Z F AB..................
CN 2 87-A61-108-010 CONN,5P V TID-A ....................
CN 2 87-A61-109-010 CONN,7P V TID-A AB..................
CN 1 87-A61-110-010 CONN,9P V TID-A AB..................
D 2 87-017-447-010 DIODE,GBU4DL ....................
D 3 87-017-654-060 DIODE,GBU6J AB..................
D 9 87-020-465-080 DIODE,1SS133 (110MA) AB..................
D 2 87-A40-224-010 DIODE,GBU8D AB..................
FC 4 87-033-213-080 CLAMP, FUSE AB..................
FC 2 87-033-213-080 CLAMP, FUSE AB..................
FC 3 87-033-213-080 CLAMP, FUSE AB..................
FC 1 87-033-213-080 CLAMP, FUSE AB..................
PR 1 87-026-682-080 PROTECTOR,10A 60V491 AB..................
PR 6 87-A90-195-080 PROTECTOR 7A 125V 49 AB..................
PT 2 8A-NF8-662-010 PT,SUB ANF-8 (E) ....................
PT 2 8A-NF8-673-010 PT,SUB ANF-8 (H)KAMI AB..................
Q 1 87-026-245-080 TR,DTC114ES AB..................
Q 2 87-A30-198-080 TR,KTC3199GR AB..................
RY 1 87-A90-976-010 RELAY,AC12V SDT-S-112LMR ....................
RY 2 87-A91-300-010 RELAY,AC 12V-ALA2PF12 AB..................
S 1 87-A90-165-010 SW,SL 1-2-3 SWS2301 AB..................
T 2 87-A60-317-010 TERMINAL, 1P MSC AB..................
T 1 87-A60-317-010 TERMINAL, 1P MSC AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
* 8A-NF3-215-010 HLDR,TR AB..................
* 8A-NF3-217-010 HLDR,TR-SW AB..................
C 101 87-010-188-080 CAP,CHIP 6800P AB..................
C 102 87-010-188-080 CAP,CHIP 6800P AB..................
C 107 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 108 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 104 87-010-405-080 CAP, ELECT 10-50V AB..................
C 103 87-010-405-080 CAP, ELECT 10-50V AB..................
C 119 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 112 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 111 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 113 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 114 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................
C 120 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 122 87-010-260-080 CAP, ELECT 47-25V AB..................
C 121 87-010-260-080 CAP, ELECT 47-25V AB..................
C 123 87-012-368-080 C-CAP,S 0.1-50 F ....................
C 174 87-010-186-080 CAP,CHIP 4700P AB..................
ELECTRICAL MAIN PARTS LIST - 3/9
C 173 87-010-186-080 CAP,CHIP 4700P AB..................
C 209 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 206 87-010-187-080 CAP CHIP S5600P AB..................
C 205 87-010-187-080 CAP CHIP S5600P AB..................
C 207 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 208 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 210 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 218 87-010-260-080 CAP, ELECT 47-25V AB..................
C 217 87-010-260-080 CAP, ELECT 47-25V AB..................
C 211 87-010-401-080 CAP, ELECT 1-50V AB..................
C 212 87-010-401-080 CAP, ELECT 1-50V AB..................
C 216 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 215 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 223 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 224 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 221 87-010-405-080 CAP, ELECT 10-50V AB..................
C 222 87-010-405-080 CAP, ELECT 10-50V AB..................
C 249 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 255 87-010-190-080 S CHIP F 0.01 AB..................
C 256 87-010-190-080 S CHIP F 0.01 AB..................
C 253 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 252 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 254 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 251 87-010-993-080 C-CAP,S 0.056-25 B AB..................
C 402 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 413 87-A10-119-080 CAP,E 10-100 REA AB..................
C 414 87-A10-119-080 CAP,E 10-100 REA AB..................
CNA 101 8A-NF8-652-010 CONN ASSY,7P TID-A(480) AB..................
CNA 103 8A-NF8-656-010 CONN ASSY,5P TID-A 400 ....................
CON 102 87-A61-011-010 CONN,13P H BLK TAC-L13P-A3 AB..................
CON 101 87-A61-011-010 CONN,13P H BLK TAC-L13P-A3 AB..................
D 118 87-A40-488-080 DIODE,1SS244 AB..................
D 202 87-020-331-080 CHIP-DIODE,DAN202K AB..................
D 205 87-A40-270-080 C-DIODE,MC2838 AB..................
D 203 87-A40-313-080 C-DIODE,MC 2840 AB..................
D 419 87-A40-747-080 ZENER,UZ5.1BSB AB..................
D 418 87-A40-751-080 ZENER,UZ6.2BSB AB..................
D 422 87-A40-646-010 DIODE,FMB-G16L AB..................
D 428 87-A40-764-080 ZENER,UZ10BSC AB..................
FB 101 87-A90-896-080 F-BEAD, 035600STY7 ....................
FB 102 87-A90-896-080 F-BEAD, 035600STY7 ....................
IC 201 87-A21-398-010 IC,STK490-110 AB..................
J 201 87-A61-148-010 JACK,PIN 4P R/W BLUE AB..................
JW 124 87-A90-896-080 F-BEAD, 035600STY7 ....................
JW 138 87-A90-896-080 F-BEAD, 035600STY7 AB..................
JW 944 87-A90-896-080 F-BEAD, 035600STY7 AB..................
L 251 87-A50-610-010 COIL,1UH K(MDEC) AB..................
L 252 87-A50-610-010 COIL,1UH K(MDEC) AB..................
Q 111 87-A30-107-070 C-TR,CMBT5401 AB..................
Q 120 87-A30-190-080 TR,CC5551 AB..................
Q 131 87-A30-097-010 TR,FN 1016 ....................
Q 132 87-A30-204-010 TR,2SD2439 AB..................
Q 134 87-A30-205-010 TR,2SB1588 AB..................
Q 172 87-A30-106-040 C-TR,CMBT5551 AB..................
Q 406 87-A30-186-010 FET,2SK3053 AB..................
Q 410 87-A30-075-080 C-TR,2SA1235F AB..................
Q 606 87-A30-186-010 FET,2SK3053 A...................
R 166 87-A00-418-010 RES,M/F 0.15-3W J AB..................
R 162 87-A00-418-010 RES,M/F 0.15-3W J AB..................
R 165 87-A00-418-010 RES,M/F 0.15-3W J AB..................
R 161 87-A00-418-010 RES,M/F 0.15-3W J AB..................
R 231 87-A00-258-080 RES,M/F 0.22-1W J ....................
R 232 87-A00-258-080 RES,M/F 0.22-1W J ....................
R 231 87-A00-669-080 RES,M/F 0.22-2W J RA AB..................
R 232 87-A00-669-080 RES,M/F 0.22-2W J RA AB..................
R 243 87-A00-258-080 RES,M/F 0.22-1W J ....................
R 244 87-A00-258-080 RES,M/F 0.22-1W J ....................
R 243 87-A00-669-080 RES,M/F 0.22-2W J RA AB..................
R 244 87-A00-669-080 RES,M/F 0.22-2W J RA AB..................
TH 102 87-A91-042-080 C-THMS,100K 55001 AB..................
TH 101 87-A91-042-080 C-THMS,100K 55001 AB..................
WH 103 87-A90-459-010 HLDR,WIRE 2.5-5P ....................
WH 101 87-A90-460-010 HLDR,WIRE 2.5-7P AB..................
* 8Z-NF3-210-010 GUIDE,FL AB..................

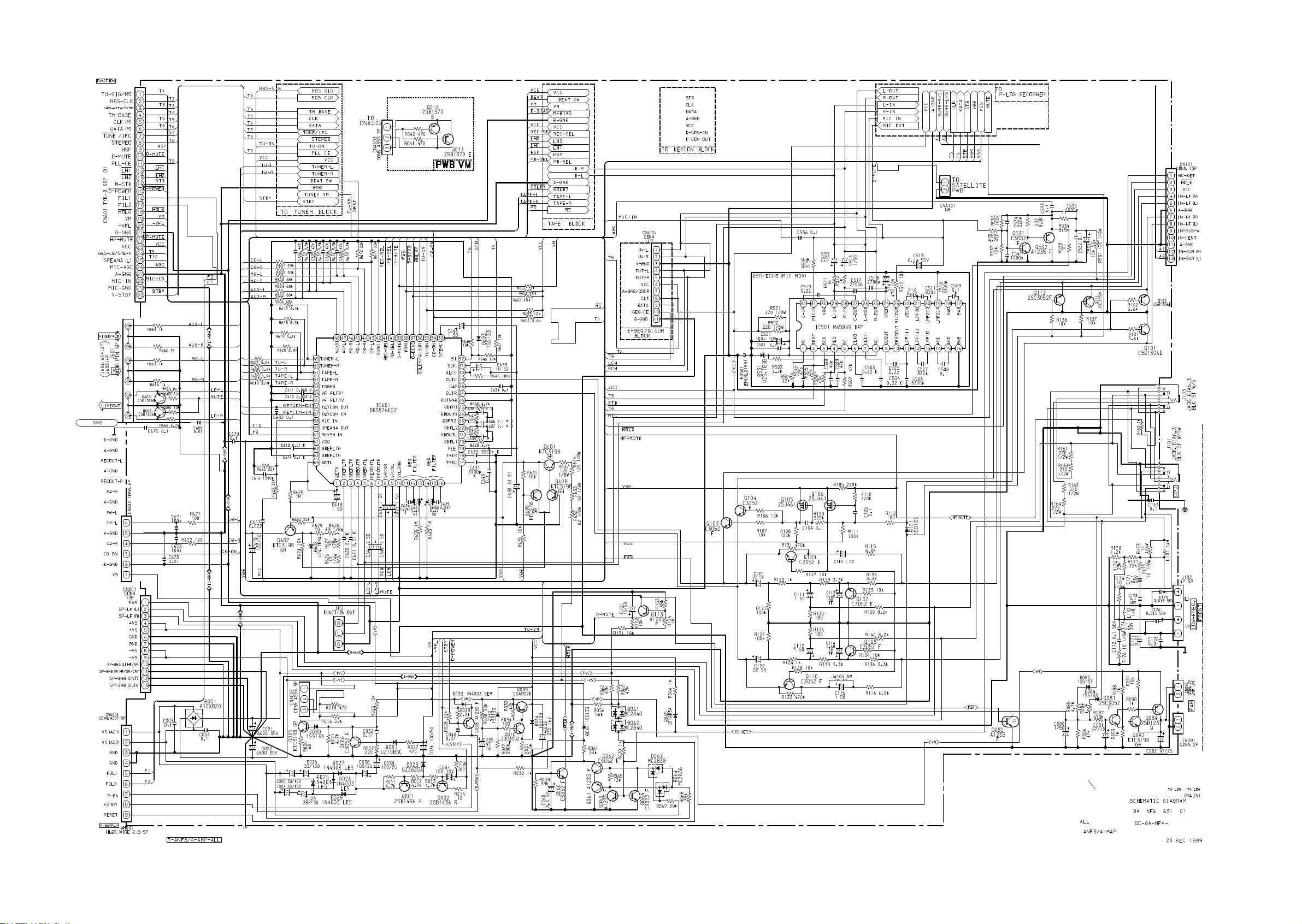

C 103 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 104 87-010-313-080 CAP, CHIP 18P AB..................
C 105 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 109 87-010-401-040 CAP,E 1-50 SME AB..................
C 106 87-012-145-080 CAP, CHIP S 270P CH AB..................
C 107 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 108 87-015-681-040 E/CAP 10-16 AB..................
C 118 87-010-194-080 CAP, CHIP 0.047 AB..................
C 114 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 110 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 115 87-010-198-080 CAP, CHIP 0.022 AB..................
C 116 87-010-493-040 CAP,E 0.47-50 GAS AB..................
C 117 87-010-498-040 CAP,E 10-16 GAS AB..................
C 112 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 113 87-A10-189-040 CAP,E 220-10 AB..................
C 119 87-A10-797-040 CAP,E 47-35 M 5L SRM AB..................
C 128 87-010-178-080 CHIP CAP 1000P AB..................
C 129 87-010-194-080 CAP, CHIP 0.047 AB..................
ELECTRICAL MAIN PARTS LIST - 4/9
C 125 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 123 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 122 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 121 87-015-699-040 CAP,E 10-50 7L AB..................
C 120 87-015-699-040 CAP,E 10-50 7L AB..................
C 132 87-A10-189-040 CAP,E 220-10 AB..................
C 131 87-A10-189-040 CAP,E 220-10 AB..................
C 151 87-010-194-080 CAP, CHIP 0.047 AB..................
C 196 87-010-194-080 CAP, CHIP 0.047 AB..................
C 197 87-010-194-080 CAP, CHIP 0.047 AB..................
C 192 87-015-785-080 CHIP CAPACITOR, 0.1FZ-25Z AB..................
C 213 87-A10-189-040 CAP,E 220-10 AB..................
C 305 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 306 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 301 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 304 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 303 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 310 87-010-067-040 CAP,E 0.1-50 5L AB..................
C 701 87-010-981-040 CAP,E 22-35 5L SRE AB..................
C 904 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 908 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 909 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 903 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 902 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 905 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 907 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 906 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 901 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 910 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 911 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 912 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 913 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 914 87-012-145-080 CAP, CHIP S 270P CH AB..................
CN 101 87-099-720-010 CONN,30P TYK-B(P) AB..................
CN 103 87-099-750-010 CONN,15P V 9604SC AB..................
CN 102 87-A60-054-010 CONN,14P V 9604S-14C AB..................
CN 301 87-A60-079-010 CONN,08P H 9604S-08F AB..................
CN 601 87-A60-062-010 CONN,05P V 9604S-05C AB..................
CN 701 87-099-750-010 CONN,15P V 9604SC AB..................
D 109 87-017-154-080 ZENER,HZS6C3L AB..................
FL 101 8A-NF3-613-010 FL,BJ752GK-ANF3 AB..................
IC 102 87-A21-482-010 IC,RPM6938-H4 AB..................
IC 101 8A-NF3-635-010 C-IC,LC876580W-**** AB..................
IC 380 87-A21-577-040 C-IC,M61506FP AB..................
JW 315 87-A90-896-080 F-BEAD, 035600STY7 AB..................
JW 316 87-A90-896-080 F-BEAD, 035600STY7 AB..................
L 101 87-A50-333-010 COIL,OSC 9.43MHZ AB..................
LED 315 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 311 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 312 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 314 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
LED 313 87-A40-380-180 LED,SEL6510C-TP5 GRN AB..................
Q 102 87-A30-076-080 C-TR,2SC3052F AB..................
Q 101 87-A30-087-080 C-FET,2SK2158 AB..................
Q 112 87-A30-074-080 C-TR,RT1P 141C AB..................
Q 301 87-A30-276-040 C-TR,DTA143EKA AB..................
Q 702 87-A30-318-080 TR,CSA952K AB..................
Q 701 87-A30-329-080 TR,CD1585BC AB..................
S 316 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 317 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 312 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 311 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 315 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 314 87-A90-095-080 SW,TACT EVQ11G04M AB..................
S 313 87-A90-095-080 SW,TACT EVQ11G04M AB..................
C 806 87-010-071-040 CAP,E 1-50 M 5L SRE AB..................
C 802 87-010-176-080 C-CAP,S 680P-50 SL AB..................
C 803 87-010-187-080 CAP CHIP S5600P AB..................
C 805 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 807 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 804 87-010-213-080 C-CAP,S 0.015-50 B AB..................
C 809 87-012-155-080 C-CAP 180P-50CH AB..................
C 801 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 811 87-010-244-040 CAP,E 22-16 5L AB..................
C 810 87-010-264-040 CAP,E 100-10 5L AB..................
C 812 87-016-044-040 CAP,E 100-16 GAS AB..................
C 821 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 833 87-010-322-080 C-CAP,S 100P-50 CH AB..................
D 801 87-A40-749-080 ZENER,UZ5.6BSB AB..................
IC 801 87-A21-051-040 C-IC,BU9990-03FS AB..................
L 802 87-003-098-080 COIL,2.2UH AB..................
L 801 87-A50-093-010 COIL,CLOCK 5.76MHZ AB..................

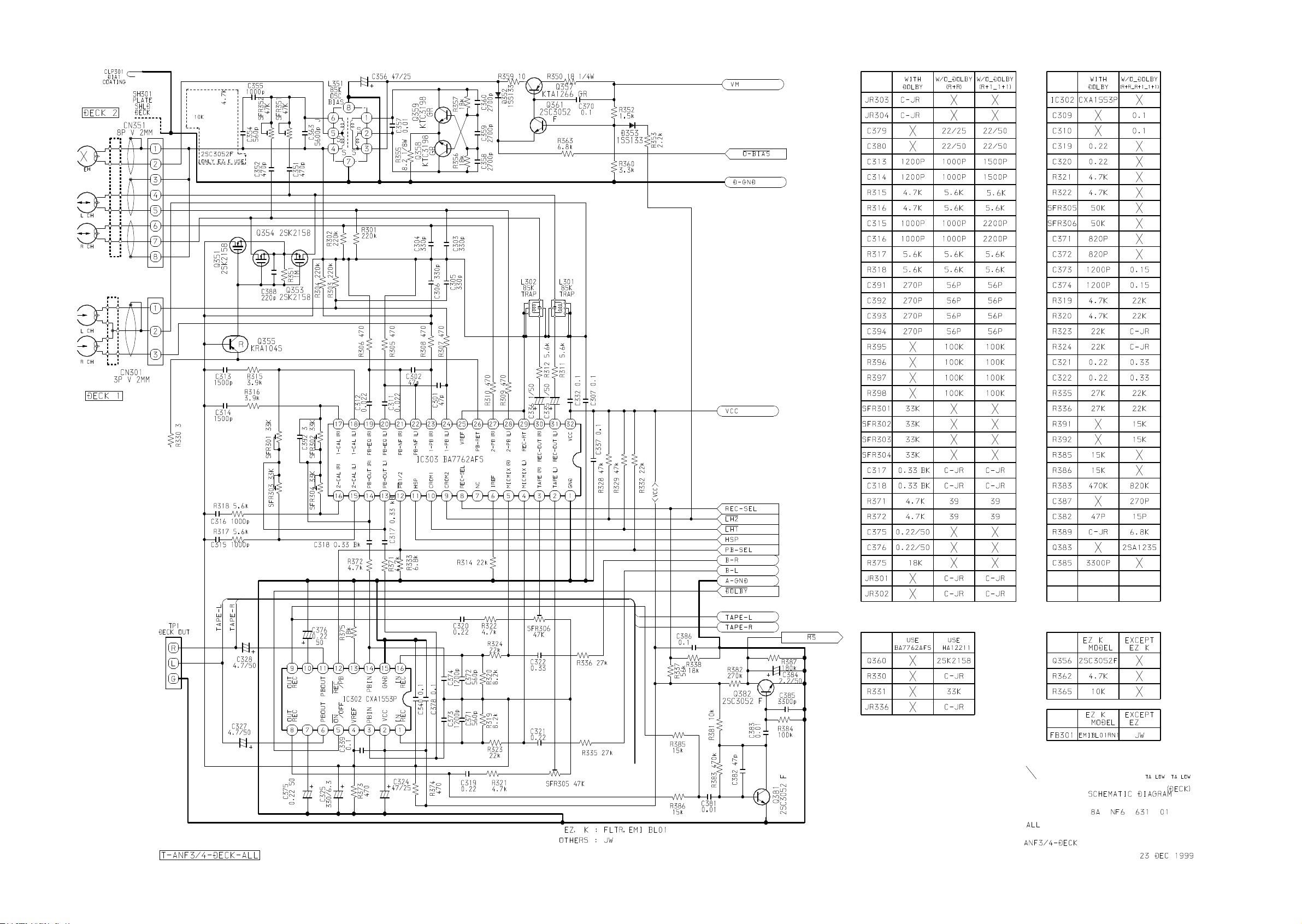

C 307 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 302 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 301 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 304 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 305 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 306 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 303 87-012-157-080 C-CAP,S 330P-50 CH AB..................
C 316 87-010-178-080 CHIP CAP 1000P AB..................
C 315 87-010-178-080 CHIP CAP 1000P AB..................
C 313 87-010-180-080 C-CER 1500P AB..................
ELECTRICAL MAIN PARTS LIST - 5/9
C 314 87-010-180-080 C-CER 1500P AB..................
C 311 87-010-198-080 CAP, CHIP 0.022 AB..................
C 312 87-010-198-080 CAP, CHIP 0.022 AB..................
C 319 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 317 87-A10-201-080 C-CAP,S0.33-16 KB AB..................
C 318 87-A10-201-080 C-CAP,S0.33-16 KB AB..................
C 324 87-010-260-080 CAP, ELECT 47-25V AB..................
C 325 87-010-370-080 CAP,E 330-6.3 SME AB..................
C 328 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 327 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 321 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 322 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 320 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 332 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 339 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 335 87-010-401-080 CAP, ELECT 1-50V AB..................
C 336 87-010-401-080 CAP, ELECT 1-50V AB..................
C 340 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 354 87-010-175-080 CAP 560P AB..................
C 358 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 359 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 357 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 356 87-010-260-080 CAP, ELECT 47-25V AB..................
C 351 87-012-140-080 CAP 470P AB..................
C 352 87-012-140-080 CAP 470P AB..................
C 355 87-012-349-080 C-CAP,S 1000P-50 CH AB..................
C 360 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 372 87-010-175-080 CAP 560P AB..................
C 371 87-010-175-080 CAP 560P AB..................
C 374 87-010-179-080 CAP,CHIP S B1200P AB..................
C 373 87-010-179-080 CAP,CHIP S B1200P AB..................
C 370 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 378 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 376 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 375 87-010-545-080 CAP, ELECT 0.22-50V AB..................
C 385 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 381 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 383 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 382 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 384 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 388 87-012-156-080 C-CAP,S 220P-50 CH AB..................
CN 301 87-A60-620-010 CONN,3P V 2MM JMT AB..................
CN 351 87-A60-625-010 CONN,8P V 2MM JMT AB..................
FB 301 87-008-372-080 FILTER, EMI BL OIRNI ....................
IC 302 87-A20-355-010 IC,CXA1553P AB..................
IC 303 87-A20-783-040 C-IC,BA7762AFS AB..................
L 302 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 301 87-A50-049-010 COIL,TRAP 85K(COI) AB..................
L 351 87-007-342-010 COIL,OSC 85K BIAS AB..................
Q 357 87-026-609-080 TR,KTA1266GR AB..................
Q 355 87-A30-063-080 C-TR,KRA104S AB..................
SFR 304 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 302 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 303 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 301 87-024-355-080 SFR,33K DIA6 H AB..................
SFR 305 87-024-356-080 SFR,47K DIA6 H AB..................
SFR 306 87-024-356-080 SFR,47K DIA6 H AB..................
SFR 351 87-024-356-080 SFR,47K DIA6 H AB..................
SFR 352 87-024-356-080 SFR,47K DIA6 H AB..................
C 557 87-010-183-080 C-CAP,S 2700P-50 B ....................
C 559 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 556 87-012-145-080 CAP, CHIP S 270P CH ....................
C 555 87-012-145-080 CAP, CHIP S 270P CH ....................
C 554 87-012-154-080 C-CAP,S 150P-50 CH ....................
C 553 87-012-154-080 C-CAP,S 150P-50 CH ....................
C 552 87-A10-060-080 C-CAP,S 0.18-16 K B ....................
C 551 87-A10-060-080 C-CAP,S 0.18-16 K B ....................
C 560 87-010-177-080 C-CAP,S 820P-50 SL ....................
C 561 87-010-177-080 C-CAP,S 820P-50 SL ....................
C 567 87-010-183-080 C-CAP,S 2700P-50 B ....................
C 562 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 564 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 565 87-010-263-080 CAP, ELECT 100-10V ....................
C 563 87-010-374-080 CAP, ELECT 47-10V ....................
C 577 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 573 87-016-460-080 C-CAP,S 0.22-16 B ....................
C 571 87-016-460-080 C-CAP,S 0.22-16 B ....................
C 572 87-016-460-080 C-CAP,S 0.22-16 B ....................
CN 551 87-A60-689-010 CONN,7P H GRY TUC-P07X-C1 ....................
IC 551 87-A20-561-040 C-IC,M65847AFP ....................
C 104 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 105 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 116 87-010-401-080 CAP, ELECT 1-50V AB..................
C 111 87-010-401-080 CAP, ELECT 1-50V AB..................
C 115 87-010-401-080 CAP, ELECT 1-50V AB..................
C 112 87-010-401-080 CAP, ELECT 1-50V AB..................
C 121 87-010-406-080 CAP, ELECT 22-50 AB..................
C 122 87-010-406-080 CAP, ELECT 22-50 AB..................
C 151 87-010-405-080 CAP, ELECT 10-50V AB..................
C 163 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
ELECTRICAL MAIN PARTS LIST - 6/9
C 177 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 178 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 171 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 174 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 173 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 172 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 175 87-A11-572-080 C-CAP,S 0.015-50 K B AB..................
C 176 87-A11-572-080 C-CAP,S 0.015-50 K B AB..................
CN 101 87-A60-996-010 CONN,13P V BLK TAC-L13X-A3 AB..................
J 102 87-A60-238-010 TERMINAL,SP 4P (MSC) AB..................
J 103 87-A60-483-010 JACK,DIA6.3 BLK ST W/S KM AB..................
L 101 87-A50-610-010 COIL,1UH K(MDEC) AB..................
L 102 87-A50-610-010 COIL,1UH K(MDEC) AB..................
Q 101 87-A30-086-040 C-TR,CSD1306E AB..................
R 163 87-A00-441-050 RES,270-1/2W J RP AB..................
R 162 87-A00-441-050 RES,270-1/2W J RP AB..................
R 161 87-A00-441-050 RES,270-1/2W J RP AB..................
R 164 87-A00-441-050 RES,270-1/2W J RP AB..................
C 973 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 974 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 979 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 971 87-010-381-080 CAP, ELECT 330-16V AB..................
C 972 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 982 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 989 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 987 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 984 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 983 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 981 87-010-260-080 CAP, ELECT 47-25V AB..................
C 985 87-010-322-080 C-CAP,S 100P-50 CH ....................
C 993 87-010-178-080 CHIP CAP 1000P AB..................
C 995 87-010-178-080 CHIP CAP 1000P AB..................
C 997 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 998 87-010-260-080 CAP, ELECT 47-25V AB..................
C 992 87-010-312-080 C-CAP,S 15P-50 CH AB..................
C 991 87-010-312-080 C-CAP,S 15P-50 CH AB..................
C 999 87-A11-155-080 CAP,TC U 0.01-16 Z F AB..................
D 991 87-017-149-080 ZENER,HZS6A2L AB..................
IC 991 87-070-127-110 IC,LC72131 D AB..................
Q 981 87-A30-234-080 TR,CSC4115BC AB..................
R 993 87-010-322-080 C-CAP,S 100P-50 CH AB..................
R 991 87-010-322-080 C-CAP,S 100P-50 CH AB..................
R 995 87-010-322-080 C-CAP,S 100P-50 CH AB..................
X 991 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309 AB..................
C 774 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 773 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 772 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 771 87-010-263-080 CAP, ELECT 100-10V AB..................
C 788 87-010-149-080 C-CAP,S 5P-50 CH AB..................
C 785 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 783 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 784 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 786 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 782 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 789 87-012-365-080 C-CAP,S 0.027-25VBK AB..................
C 789 87-A10-592-080 C-CAP,S 0.015-50 J B ....................
C 791 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 798 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 795 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 792 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 796 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 793 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 797 87-010-405-080 CAP, ELECT 10-50V AB..................
C 799 87-010-407-080 CAP, ELECT 33-50V AB..................
C 790 87-012-365-080 C-CAP,S 0.027-25VBK AB..................
C 790 87-A10-592-080 C-CAP,S 0.015-50 J B ....................
C 803 87-010-198-080 CAP, CHIP 0.022 AB..................
C 804 87-010-263-080 CAP, ELECT 100-10V AB..................
C 807 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 808 87-010-401-080 CAP, ELECT 1-50V AB..................
C 809 87-010-401-080 CAP, ELECT 1-50V AB..................
C 801 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 800 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 802 87-012-369-080 C-CAP,S 0.047-50F AB..................
C 819 87-010-179-080 CAP,CHIP S B1200P AB..................
C 818 87-010-180-080 C-CER 1500P ....................
C 810 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 814 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 815 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 816 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 812 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 811 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 823 87-010-177-080 C-CAP,S 820P-50 SL AB..................
C 820 87-010-179-080 CAP,CHIP S B1200P AB..................
C 824 87-010-405-080 CAP, ELECT 10-50V AB..................
C 821 87-010-405-080 CAP, ELECT 10-50V AB..................
C 825 87-010-596-080 CAP, S 0.047-16 AB..................
C 823 87-012-349-080 C-CAP,S 1000P-50 CH ....................
IC 801 87-A21-560-010 IC,LA1844L-A AB..................
L 801 87-A50-608-010 COIL,FM DET-N(TOK) AB..................
L 802 87-A91-551-010 FLTR,PCFJZH-450 L(TOK) AB..................
L 802 87-A91-552-010 FLTR,CFMT-450AL (TOK) ....................
ELECTRICAL MAIN PARTS LIST - 7/9
L 811 87-005-847-080 COIL,2.2UH(CECS) AB..................
L 822 87-A50-027-010 COIL,1 POLE MPX(TOK) ....................
L 821 87-A50-027-010 COIL,1 POLE MPX(TOK) ....................
L 822 87-A50-209-010 COIL,1POLE MPX(MIT) AB..................
L 821 87-A50-209-010 COIL,1POLE MPX(MIT) AB..................
R 790 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 869 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 875 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................
C 877 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 879 87-010-314-080 C-CAP,S 22P-50V ....................
C 878 87-010-316-080 C-CAP,S 33P-50 CH ....................
C 874 87-010-405-080 CAP, ELECT 10-50V ....................
C 876 87-010-405-080 CAP, ELECT 10-50V ....................
C 873 87-012-140-080 CAP 470P ....................
C 872 87-012-156-080 C-CAP,S 220P-50 CH ....................
C 871 87-012-156-080 C-CAP,S 220P-50 CH ....................
IC 861 87-A20-440-040 C-IC,BU1920FS ....................
L 861 87-005-847-080 COIL,2.2UH(CECS) ....................
Q 862 87-A30-073-080 C-TR,RT1N 141C ....................
X 861 87-A70-091-010 VIB,XTAL 4.332MHZ CSA-309 ....................
C 831 87-010-406-080 CAP, ELECT 22-50 ....................
C 844 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 842 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 859 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 858 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 852 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 853 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 851 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 850 87-010-260-080 CAP, ELECT 47-25V AB..................
C 860 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 948 87-010-148-080 CAP, CHIP S 75P SL ....................
C 942 87-010-149-080 C-CAP,S 5P-50 CH ....................
C 947 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 940 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 945 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 943 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 941 87-010-314-080 C-CAP,S 22P-50V ....................
C 946 87-010-971-080 C-CAP,S 4700P-50 B J ....................
C 948 87-012-140-080 CAP 470P ....................
C 959 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 958 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 952 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 953 87-010-197-080 CAP, CHIP 0.01 DM ....................
C 956 87-010-263-080 CAP, ELECT 100-10V ....................
C 957 87-010-311-080 CAP 12P ....................
C 954 87-010-400-080 CAP, ELECT 0.47-50V ....................
C 961 87-010-152-080 C-CAP,S 8P-50 CH AB..................
C 960 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 962 87-010-401-080 CAP, ELECT 1-50V ....................
C 964 87-010-854-080 C-CAP,S 560PCH ....................
C 963 87-015-785-080 CHIP CAPACITOR, 0.1FZ-25Z AB..................
CF 832 82-785-747-010 CF MS2 GHY R ....................
CF 831 87-008-261-010 FILTER, SFE10.7MA5-A AB..................
CF 832 87-008-261-010 FILTER, SFE10.7MA5-A AB..................
CF 831 87-008-423-010 CERAMIC FILTER, SFE10.7 ....................
D 951 87-A40-618-080 VARI-CAP,SVC 348(S/T) ....................
FFE 831 A8-6ZA-191-130 6ZA-1 FEENM ....................
FFE 831 A8-8ZA-190-030 8ZA-1 FEUNM A...................
J 831 87-A60-202-010 TERMINAL,ANT 4P MSP-154V-02 AB..................
J 832 87-A60-403-010 TERMINAL,ANT PAL 2P HSP-312V05 ....................
J 940 87-A60-633-010 CONN,2P H 2.5MM JMT ....................
L 832 87-005-847-080 COIL,2.2UH(CECS) AB..................
L 942 87-A50-019-010 COIL,OSC LW(COI) ....................
L 941 87-A50-020-010 COIL,ANT LW(COI) ....................
L 941 87-A50-022-010 COIL,ANT SW(COI) ....................
L 944 87-A50-159-010 COIL,10MH K C2B ....................
L 943 87-A50-522-080 COIL,1MH K CEC ....................
L 942 87-A50-550-010 COIL,OSC SW-2N(COI) ....................
L 952 87-A50-430-010 COIL,ANT MW(3BSW) ....................
L 953 87-A50-431-010 COIL,OSC MW(3BSW) ....................
L 951 8A-NF8-667-010 COIL,AM PACK 4(TOK) AB..................
L 951 8A-NF8-668-010 COIL,AM PACK 2(TOK) ....................
Q 836 87-A30-072-080 C-TR,RT1P 144C AB..................
Q 835 89-327-143-080 TR,2SC2714 (0.1W) AB..................
Q 953 89-503-602-080 C-FET,2SK360E ....................
TC 942 87-011-253-080 TRIMER,30P LAR ....................
TC 943 87-011-253-080 TRIMER,30P LAR ....................
TC 941 87-011-254-080 TRIMER,20P LAR ....................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
C 3 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 4 87-012-368-080 C-CAP,S 0.1-50 F AB..................
C 25 87-010-990-080 CAP,E 33-100 SME AB..................
C 26 87-010-990-080 CAP,E 33-100 SME AB..................
C 28 87-010-990-080 CAP,E 33-100 SME AB..................
C 27 87-010-990-080 CAP,E 33-100 SME AB..................
C 22 87-016-035-090 CAP, E 6800-35 VR AB..................
C 21 87-016-035-090 CAP, E 6800-35 VR AB..................
C 26 87-016-300-080 CAP,E 22-100 SME ....................
C 28 87-016-300-080 CAP,E 22-100 SME ....................
C 32 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 34 87-010-247-080 CAP, ELECT 100-50V AB..................
C 31 87-010-263-080 CAP, ELECT 100-10V AB..................
ELECTRICAL MAIN PARTS LIST - 8/9
C 35 87-010-380-080 CAP, ELECT 47-16V AB..................
C 36 87-010-381-080 CAP, ELECT 330-16V AB..................
C 38 87-010-384-080 CAP, ELECT 100-25V AB..................
C 39 87-010-384-080 CAP, ELECT 100-25V AB..................
C 40 87-010-190-080 S CHIP F 0.01 AB..................
C 60 87-010-403-080 CAP, ELECT 3.3-50V AB..................
C 82 87-010-260-080 CAP, ELECT 47-25V AB..................
C 81 87-010-374-080 CAP, ELECT 47-10V AB..................
C 80 87-010-401-080 CAP, ELECT 1-50V AB..................
CN 1 87-A60-996-010 CONN,13P V BLK TAC-L13X-A3 AB..................
CN 91 87-A60-619-010 CONN,2P V 2MM JMT AB..................
CN 92 87-A60-619-010 CONN,2P V 2MM JMT AB..................
CNA 3 87-049-919-010 CONN,3P EH V WHT AB..................
CNA 2 8A-NF3-640-110 CONN ASSY,3P (VM) ANF-3 AB..................
CNA 1 8A-NF8-653-010 CONN ASSY,9P TID-A(480) AB..................
D 1 87-A40-673-090 DIODE,D10XB20 AB..................
D 28 87-A40-553-080 DIODE,1N4003 LES AB..................
D 29 87-A40-781-080 ZENER,UZ36BSA AB..................
D 33 87-070-274-080 DIODE,1N4003 SEM AB..................
D 65 87-A40-768-080 ZENER,UZ16BSA AB..................
Q 2 87-A30-217-010 TR,2SB1436(R) AB..................
Q 13 89-213-702-010 TR,2SB1370 (1.8W) AB..................
Q 84 87-A30-218-080 TR,2SB1237(Q) AB..................
WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
C 606 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 604 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 605 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 603 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 616 87-010-180-080 C-CER 1500P AB..................
C 613 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 617 87-010-198-080 CAP, CHIP 0.022 AB..................
C 619 87-010-263-080 CAP, ELECT 100-10V AB..................
C 612 87-010-369-080 C-CAP,S 0.033-25 K B AB..................
C 618 87-010-401-080 CAP, ELECT 1-50V AB..................
C 611 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 614 87-016-669-080 C-CAP,S 0.1-25 K B AB..................
C 621 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 628 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 627 87-010-400-080 CAP, ELECT 0.47-50V AB..................
C 623 87-010-401-080 CAP, ELECT 1-50V AB..................
C 624 87-010-401-080 CAP, ELECT 1-50V AB..................
C 629 87-010-992-080 C-CAP,S 0.047-25 B AB..................
C 626 87-010-992-080 C-CAP,S 0.047-25 B AB..................
C 620 87-016-669-080 C-CAP,S 0.1-25 K B AB..................
C 632 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 631 87-010-185-080 C-CAP,S 3900P-50 B AB..................
C 634 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 630 87-010-383-080 CAP, ELECT 33-25V AB..................
C 639 87-010-405-080 CAP, ELECT 10-50V AB..................
C 637 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 636 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 638 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 635 87-A10-307-080 CAP,M 0.1-50 J AB..................
C 643 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 641 87-010-401-080 CAP, ELECT 1-50V AB..................
C 642 87-010-401-080 CAP, ELECT 1-50V AB..................
C 644 87-010-401-080 CAP, ELECT 1-50V AB..................
C 679 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 675 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 673 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 672 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 671 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 682 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 680 87-010-197-080 CAP, CHIP 0.01 DM AB..................
CN 606 87-099-566-010 CONN,7P TUC-P7P-B1 ....................
CN 605 87-099-568-010 CONN,11P TUC-P11P-B1 AB..................
CN 601 87-099-719-010 CONN,30P TYK-B(X) AB..................
CN 602 87-A60-131-010 CONN,6P V FE AB..................
D 602 87-A40-745-080 ZENER,UZ4.7BSA AB..................
IC 601 87-A21-452-030 C-IC,BD3876KS2 AB..................
J 601 87-A60-885-010 JACK,PIN 6P R/W MSC AB..................
Q 602 87-A30-269-040 C-FET,2SJ461-T1 ....................
C 506 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 502 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 501 87-010-263-080 CAP, ELECT 100-10V AB..................
C 505 87-012-141-080 CHIP-CAPACITOR,0.22-16F AB..................
C 504 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 503 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 508 87-016-669-080 C-CAP,S 0.1-25 K B AB..................
C 509 87-016-669-080 C-CAP,S 0.1-25 K B AB..................
C 507 87-A11-550-080 C-CAP,S 820P-50 K B AB..................
C 517 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 518 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 510 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................
C 514 87-010-374-080 CAP, ELECT 47-10V AB..................
C 515 87-010-401-080 CAP, ELECT 1-50V AB..................
C 516 87-010-401-080 CAP, ELECT 1-50V AB..................
C 513 87-010-544-080 CAP, ELECT 0.1-50V AB..................
C 512 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 511 87-A11-550-080 C-CAP,S 820P-50 K B AB..................
C 535 87-010-178-080 CHIP CAP 1000P AB..................
C 533 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
ELECTRICAL MAIN PARTS LIST - 9/9
C 536 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 532 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 538 87-010-318-080 C-CAP,S 47P-50 CH AB..................
C 531 87-010-560-080 CAP,E 10-50 GAS AB..................
C 534 87-012-156-080 C-CAP,S 220P-50 CH AB..................
C 541 87-010-178-080 CHIP CAP 1000P AB..................
FB 501 87-008-372-080 FILTER, EMI BL OIRNI AB..................
IC 501 87-A21-018-040 C-IC,M65849BFP631D AB..................
C 201 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 202 87-010-402-080 CAP, ELECT 2.2-50V AB..................
C 205 87-010-404-080 CAP, ELECT 4.7-50V AB..................
C 209 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 207 87-016-669-080 C-CAP,S 0.1-25 K B AB..................
C 208 87-016-669-080 C-CAP,S 0.1-25 K B AB..................
C 219 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 215 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 216 87-010-197-080 CAP, CHIP 0.01 DM AB..................
C 217 87-010-198-080 CAP, CHIP 0.022 AB..................
C 218 87-010-198-080 CAP, CHIP 0.022 AB..................
C 214 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 213 87-010-956-080 CHIP-CAP,S 0.068-25B AB..................
C 211 87-012-365-080 C-CAP,S 0.027-25VBK AB..................
C 212 87-012-365-080 C-CAP,S 0.027-25VBK AB..................
C 210 87-016-460-080 C-CAP,S 0.22-16 B AB..................
C 227 87-010-112-080 CAP, ELECT 100-16V AB..................
C 223 87-010-178-080 CHIP CAP 1000P AB..................
C 224 87-010-178-080 CHIP CAP 1000P AB..................
C 226 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 225 87-010-182-080 C-CAP,S 2200P-50 B AB..................
C 220 87-010-183-080 C-CAP,S 2700P-50 B AB..................
C 221 87-010-188-080 CAP,CHIP 6800P AB..................
C 222 87-010-188-080 CAP,CHIP 6800P AB..................
C 228 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................
C 229 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 230 87-010-322-080 C-CAP,S 100P-50 CH AB..................
C 231 87-010-322-080 C-CAP,S 100P-50 CH AB..................
CN 201 87-A60-546-010 CONN,11P H GRY TUC-P11X-C1 AB..................
IC 201 87-A20-869-040 C-IC,M62449FP AB..................
MECHANICAL PARTS LIST - 1/2
NOTE: The characters in the suffix column indicate the part usage.
LHSM ...................XX..................................A...................
HASM ...................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
88-NF3-090-010 RING,FOOT AB..................
8A-NF3-028-010 BOX,CASS L AB..................
8A-NF3-029-010 BOX,CASS R AB..................
8A-NF3-032-010 PANEL,FR H ....................
8A-NF3-033-010 PANEL,FR EZ ....................
8A-NF3-034-010 PANEL,FR LH AB..................
8A-NF3-039-010 PANEL,CASS L AB..................
8A-NF3-040-010 PANEL,CASS R AB..................
8A-NF3-042-010 PANEL ASSY,TRAY AB..................
8A-NF3-047-010 PANEL,CD AB..................
8A-NF3-048-010 PANEL,REFLECTOR- CD AB..................
8A-NF3-049-010 PANEL,KEY-CD AB..................
8A-NF3-051-010 WINDOW,DISP AB..................
8A-NF3-058-010 WINDOW,CASS L AB..................
8A-NF3-059-010 WINDOW,CASS R AB..................
8Z-NF3-048-010 COVER, BOTTOM AB..................
* 8A-NF3-001-010 CABI,FR AB..................
* 8A-NF3-002-010 CABI,FR EZ ....................
* 8A-NF3-011-010 CABI,REAR LHSM ....................
* 8A-NF3-012-010 CABI,REAR HRJSM ....................
* 8A-NF3-014-010 CABI,REAR EZSM ....................
* 8A-NF3-015-010 CABI,REAR HASM AB..................
* 8A-NF3-026-010 CABI,BOTTOM AB..................
* 8A-NF3-027-010 CABI,STEEL AB..................
8A-NF3-061-010 KEY,GEQ AB..................
8A-NF3-062-010 KEY,DSP AB..................
8A-NF3-063-010 KEY ASSY,OPE AB..................
8A-NF3-065-010 KEY,KARAOKE AB..................
8A-NF3-066-010 KEY,REC ....................
8A-NF3-067-010 KEY,BBE AB..................
8A-NF3-068-010 KEY,JOG AB..................
8A-NF3-069-010 KEY,SPICE AB..................
8A-NF3-070-010 KEY,ECO AB..................
8A-NF3-071-010 KEY,CD AB..................
8A-NF3-072-010 KEY,FUNC AB..................
8A-NF3-073-010 KEY,REC U AB..................
8A-NF3-074-010 KEY,REC H ....................
8A-NF3-076-010 RING,VOL AB..................
8A-NF3-077-010 RING,JOG H AB..................
8A-NF3-078-010 RING,JOG U ....................
8A-NF3-081-010 KNOB,RTRY VOL AB..................
8A-NF3-082-010 KNOB,RTRY JOG AB..................
81-532-080-010 LABEL, CASS. COMPT AB..................
8A-NF3-087-010 REFLECTOR,JOG AB..................
8A-NF3-088-010 REFLECTOR,FUNC AB..................
8A-NF3-089-010 REFLECTOR,CD AB..................
8A-NF3-090-010 REFLECTOR,CASS L AB..................
8A-NF3-091-010 REFLECTOR,CASS R AB..................
8Z-NF3-643-010 CONN ASSY,3P PB AB..................
8Z-NF3-644-010 CONN ASSY,8P RPB AB..................
84-ZG1-245-210 CAP,OPTICAL AB..................
82-NF5-218-010 SPR-T,EJECT 1 (SIN) AB..................
82-NF5-219-010 SPR-T,EJECT 2 (SIN) AB..................
82-NF5-229-010 PLATE,LOCK AB..................
86-NF9-224-010 SPR-C,LOCK AB..................
87-064-185-010 HLDR,WIRE AB..................
87-NF4-216-010 HLDR,LOCK 1 AB..................
87-NF4-217-110 HLDR,LOCK 2 AB..................
87-NF4-221-010 HLDR,CABLE AB..................
87-NF8-220-010 DMPR,150 AB..................
8A-NF3-225-010 COVER, HLDR AB..................
8A-NF3-228-010 HLDR,PWB-PT AB..................
8A-NF3-229-010 HLDR,BRACKET AB..................
* 8A-NF3-201-010 GUIDE,LED-FUNC AB..................
* 8A-NF3-203-010 GUIDE,LED-CD AB..................
* 8A-NF3-213-010 HLDR,HT-SINK L AB..................
* 8A-NF3-214-010 HLDR,HT-SINK R AB..................
* 8A-NF3-221-010 HLDR,IC-VM AB..................
* 8A-NF3-223-010 HLDR,FAN AB..................
* 8A-NF8-206-010 HLDR,PWB M AB..................
87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................
87-067-581-010 TAPPING SCREW, BVT2+3-15 AB..................
87-067-641-010 UTT2+3-8(W/O SLOT)BL AB..................
87-067-689-010 TAPPING SCREW, BVTT+3-8 AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-758-010 BVT2+3-12 W/O SLOT AB..................
87-067-761-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-975-010 S-SCREW,IT+4-8 AB..................
87-591-095-410 TAPPING SCREW, QIT+3-8 (GLD) AB..................
87-721-096-410 QT2+3-10 GLD AB..................
87-721-097-410 QT2+3-12 GLD AB..................
87-NF4-224-010 S-SCREW,IT3B+3-8 CU AB..................
* 87-067-822-010 BVT2+3-20 W/O SLOT AB..................
* 8A-NF3-208-010 HLDR,CHAS L AB..................
* 8A-NF3-209-010 HLDR,CHAS R AB..................
MECHANICAL PARTS LIST - 2/2
* 8A-NF3-210-010 HLDR,SIDE L AB..................
* 8A-NF3-211-010 HLDR,SIDE R AB..................
* 8A-NF3-212-010 HLDR,REAR AB..................
87-010-260-080 CAP, ELECT 47-25V AB..................
87-018-036-080 CAP,TC-S 220P-50 B AB..................
87-085-185-010 BUSHING, AC CORD (E) AB..................
87-A90-562-010 F-BEAD,9.5-17.5-28.5 BRH AB..................
87-A91-423-010 FAN,AD0612DS-D7OGL AB..................
87-A91-711-010 FAN, 3110GL-B4W-B34-H02 -400MM AB..................
88-905-081-110 FF-CABLE, 5P 1.25 AB..................
88-906-481-110 FF-CABLE, 6P 1.25 480MM AB..................
88-908-381-110 FF-CABLE,8P 1.25 AB..................
88-914-481-110 FF-CABLE, 14P 1.25 480MM AB..................
88-915-161-110 FF-CABLE, 15P 1.25 AB..................
C 118 87-010-401-080 CAP, ELECT 1-50V AB..................
C 117 87-010-401-080 CAP, ELECT 1-50V AB..................
F 102 87-035-458-010 FUSE,4A 250V T W/C ....................
F 101 87-035-458-010 FUSE,4A 250V T W/C ....................
F 101 87-035-459-010 FUSE,5A 250V AB..................
F 102 87-035-459-010 FUSE,5A 250V AB..................
FB 101 87-A90-562-010 F-BEAD,9.5-17.5-28.5 BRH ....................
PT 101 8A-NF3-602-010 PT,LH EI105-60 ANF-3 AB..................
PT 101 8A-NF3-603-010 PT,HR EI96-60 ANF-3 ....................
PT 101 8A-NF3-604-010 PT,EZ EI96-60 ANF-3 ....................
W 101 87-A80-148-010 AC CORD ASSY,E BLK AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
WH 103 87-A90-459-010 HLDR,WIRE 2.5-5P ....................
WH 101 87-A90-460-010 HLDR,WIRE 2.5-7P AB..................
87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................
WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................
ACCESSORIES / PACKAGE LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
LHSM ...................XX..................................A...................
HASM ...................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-NF3-901-010 IB,H (ECA) M ....................
8A-NF3-902-010 IB,LH (ESP) M A...................
8A-NF3-906-010 IB,EZ (9L) M ....................
8A-NF3-907-010 IB,HA (S) NEA-ARG .B..................
87-006-225-010 AM LOOP ANT NC2 AB..................
87-006-269-010 AM LOOP ANT (UN) ....................
87-043-115-010 ANT,FEEDER FM AB..................
87-A90-118-010 ANT,WIRE FM (Z) ....................
87-A90-119-010 ANT,WIRE SW(5M) ....................
87-A91-017-010 PLUG,CONVERSION JT-0476 ....................
8Z-NF5-702-010 RC UNIT,RC-ZAS04 AB..................
SCHEMATIC DIAGRAM _1 (MAIN 1/3)
NSXT99LH&HAcct.p65 17-Feb-00, 12:01 PM1
SCHEMATIC DIAGRAM _2 (MAIN 2/3 : DECK SECTION)
NSXT99LH&HAcct.p65 17-Feb-00, 12:01 PM2
SCHEMATIC DIAGRAM _3 (MAIN 3/3 : TUNER SECTION)
NSXT99LH&HAcct.p65 17-Feb-00, 12:02 PM3
SCHEMATIC DIAGRAM _4 (CONTROL)
NSXT99LH&HAcct.p65 17-Feb-00, 12:02 PM4
SCHEMATIC DIAGRAM _5 (DISPLAY)
NSXT99LH&HAcct.p65 17-Feb-00, 12:03 PM5
SCHEMATIC DIAGRAM _6 (AMP)
NSXT99LH&HAcct.p65 17-Feb-00, 12:03 PM6
SCHEMATIC DIAGRAM _7 (PT)
NSXT99LH&HAcct.p65 17-Feb-00, 12:03 PM7
Other manuals for NSX-T99 LH
4
This manual suits for next models
1
Table of contents
Other Aiwa Stereo Receiver manuals
Aiwa
Aiwa NSX-WVT77 User manual
Aiwa
Aiwa NSX-SZ70 User manual
Aiwa
Aiwa AV-D50 User manual
Aiwa
Aiwa Compact disc stereo cassette receiver User manual
Aiwa
Aiwa AV-DV500 User manual
Aiwa
Aiwa Z-KD570 User manual
Aiwa
Aiwa CR-SP66 User manual
Aiwa
Aiwa AV-DV95 User manual
Aiwa
Aiwa AV-D55 User manual
Aiwa
Aiwa NSX-MT70 User manual
Popular Stereo Receiver manuals by other brands
Marantz
Marantz SR7400 Service manual
Krell Industries
Krell Industries Evolution 707 Quick setup guide
Harman Kardon
Harman Kardon 900 instruction manual
Sony
Sony STR-DB830 - Fm Stereo/fm-am Receiver Service manual
Kenwood
Kenwood VRS-N8100 - AV / Digital Multimedia Receiver Service manual
Sherwood
Sherwood RX-772 operating instructions
