AKG PERCEPTION 150 User manual

User Instructions ..............p.2
Please read the manual before using the equipment!
Mode d’emploi . . . ............p.12
Veuillez lire cette notice avant d’utiliser le système!
PERCEPTION 150

Page
1 Precaution/Unpacking ........................................................3
1.1 Precaution ...................................................................3
1.2 Unpacking...................................................................3
2 Description..........................................................................3
2.1 Introduction.................................................................3
2.2 Features ......................................................................3
2.3 Optional Accessories ..................................................4
3 Interfacing...........................................................................5
3.1 General........................................................................5
3.2 Pinout..........................................................................5
3.3 Connecting the Microphone .......................................5
Page
4 Using Your Microphone ......................................................6
5 Cleaning..............................................................................6
6 Troubleshooting ..................................................................7
7 Specifications .....................................................................9
The International Page...........................................................21
2
PERCEPTION 150
Table of Contents

3
PERCEPTION 150
1 Precaution/Unpacking
1.1 Precaution
Please make sure that the
piece of equipment your microphone
will be connected to fulfills the safety
regulations in force in your country
and is fitted with a ground lead.
1.2 Unpacking
Check that the packaging contains all of
the items listed below:
• Microphone
• Stand adapter
• Carrying case
• Mini poster
Should any item be missing, please con-
tact your AKG dealer.
2 Description
2.1 Introduction
Thank you for purchasing an
AKG product. This Manual contains
important instructions for setting up and
operating your equipment. Please take a
few minutes to read the instructions
below carefully before operating the
equipment and keep the Manual for
future reference. Have fun and impress
your audience!
The
PERCEPTION 150 is a heavy-duty,
rugged true condenser microphone built
to the same strict quality standards as all
other AKG products.
Designed on the basis of AKG’s decades
of know-how and feedback from sound
engineers around the world using AKG
studio microphones every day, this gen-
eral-purpose small-diaphragm micro-
phone brings AKG studio quality to the
worlds of recording, live sound, and
broadcasting.
2.2 Features
•Cardioid polar pattern: The micro-
phone is most sensitive to sounds
arriving from in front of it while pick-
ing up much less of sounds arriving
from the sides or rear (from monitor
speakers or neighboring instru-
ments). This makes the microphone
equally suited for recording and
onstage use.
•Gold-sputtered diaphragm: The
diaphragm is made of a plastic foil
that is gold-sputtered on one side
only to prevent shorting to the back
electrode even at extremely high
sound pressure levels.
•All-metal body: The all-metal body
adds to the rejection of RF interfer-
ence so you can use the microphone
near transmitter stations and along
with wireless microphones or other
communications equipment. The
extremely rugged, heavy body and

4
PERCEPTION 150
sturdy front grill protect the micro-
phone from damage from tough han-
dling on stage.
•High headroom, minimum distor-
tion: Capable of handling sound
pressure levels up to 135 dB without
introducing perceptible distortion and
built to resist high temperatures and
humidity, the microphone will give
excellent results in a wide range of
applications.
•Switchable preattenuation pad:
The preattenuation switch (1) on the
microphone rear (refer to fig. 1) lets
you increase the headroom by 10 dB
for distortion-free close-in recording.
The preattenuation pad prevents the
microphone's output level, particular-
ly at low frequencies, from overload-
ing the miniature transformers used
in many mixer input stages, etc.
2.3 Optional Accessories
•PF 80 studio pop screen
•ST 305 floor stand
Fig. 1: Preattenuation switch (1) on
PERCEPTION 150 rear.
1

5
PERCEPTION 150
3 Interfacing
3.1 General
The microphone uses a true
condenser transducer designed for 48-
volt phantom powering to DIN 45 596/
IEC 268-15. Neither the diaphragm nor
the backplate are permanently polarized,
so the microphone needs an external
power supply.
3.2 Pinout
The microphone provides a balanced
output on a 3-pin male XLR connector:
Pin 1: ground
Pin 2: hot
Pin 3: return
3.3 Connecting the Microphone

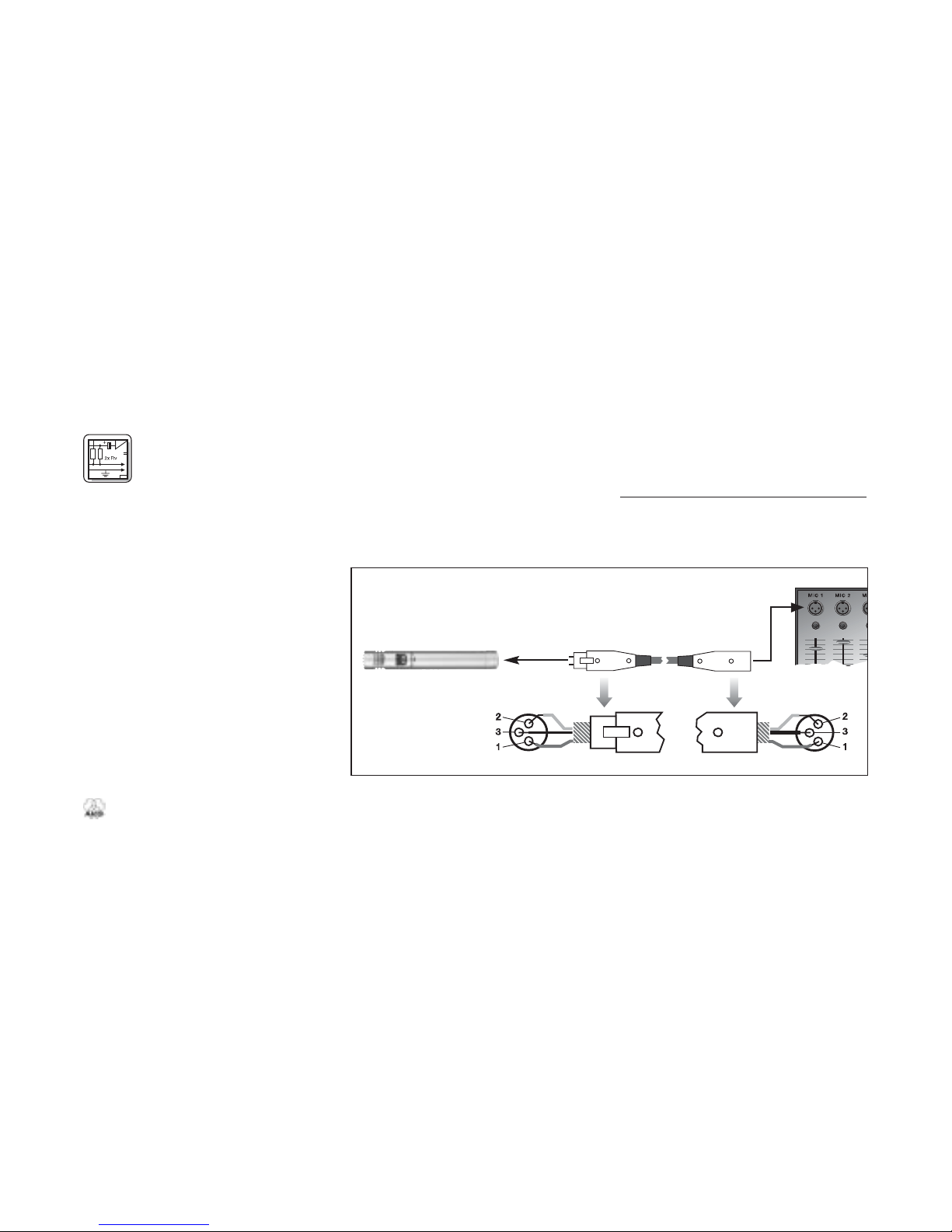

Refer to fig. 2 below.
1. Use an XLR cable to connect the
microphone to a balanced XLR input
with phantom power.
2. Switch the phantom power on. (Refer
to the user manual of the unit to which
you connected your microphone.)
Fig. 2: Connecting to a balanced input with phantom power.

6
PERCEPTION 150
4 Using Your
Microphone
The PERCEPTION 150 is a general-pur-
pose cardioid microphone for recording,
broadcast, and onstage use.
Every instrument radiates its sound in a
specific way. Therefore, to get the best
sound it is crucial to experiment with
microphone placement.
• When recording wind instruments or
vocals, make sure not to blow or
sing directly into the microphone.
• To avoid unwanted wind and pop
noise or moisture problems, place an
optional PF 80 pop screen from AKG
between the microphone and vocal-
ist/instrument.
•Keep the microphone dry. Moisture
from blowing or singing directly at the
capsule from a short distance, or
extremely high humidity may cause
the microphone to start crackling or
go very quiet due to partial shorting
of the polarization voltage.
•High volume instruments: You can
use this microphone for close-in
recording of very loud instruments
(brass instruments, kick drum, etc.).
Use a pen or similar pointed object to
set the preattenuation switch to the
“-10 dB” position. This switches the
preattenuation pad in, enabling the
microphone to handle sound pressure
levels up to 145 dB.
•Low-frequency noise: To suppress
low-frequency noise such as air con-
ditioning rumble, footfall noise, or traf-
fic sounds, check whether your mixer
provides highpass filters on the micro-
phone channels. If it does, switch the
appropriate highpass filter in.
5 Cleaning
To clean the surface of the
microphone body, use a soft
cloth moistened with water.

7
PERCEPTION 150
No sound.
Distortion.
1. Power to mixer and/or amplifier is off.
2. Channel or master fader on mixer, or
volume control on amplifier is at zero.
3. Microphone is not connected to mixer
or amplifier.
4. Cable connectors are seated loosely.
5. Cable is defective.
6. No supply voltage.
1. Channel gain control on mixer set too
high.
2. Microphone too close to sound
source.
3. Microphone sensitivity set too high.
1. Switch power to mixer or amplifier on.
2. Set channel or master fader on mixer
or volume control on amplifier to de-
sired level.
3. Connect microphone to mixer or am-
plifier.
4. Check cable connectors for secure
seat.
5. Check cable and replace if damaged.
6. Switch phantom power on.
Check cable and replace if necessary.
1. Turn gain control down CCW.
2. Move microphone further away from
sound source.
3. Switch preattenuation pad in.
Problem Possible Cause Remedy
6 Troubleshooting

8
PERCEPTION 150
Crackling noises or low output. • Partial short-circuits due to excessive
humidity.
• Place microphone in warm, dry room
and allow to dry.
Problem Possible Cause Remedy
6 Troubleshooting

9
PERCEPTION 150
Type: 0.5-inch diaphragm, externally
polarized condenser microphone
Polar pattern: cardioid
Frequency range: 20 Hz to 20 kHz
(see frequency response graph)
Sensitivity: 12 mV/Pa (-38.5 dBV ±3 dB)
Max. SPL for 0.5% THD: 135 / 145 dB SPL (0 / -10 dB)
Equivalent noise level
to CCIR 468-2: < 32 dB
Equivalent noise level
to IEC 60268-4: < 21 dB-A
Signal/noise ratio
(A-weighted): 73 dB (re 1 Pa)
Preattenuation pad: -10 dB (switchable)
Impedance: ≤200 ohms
Recommended load impedance: ≥1000 ohms
Supply voltage: 48 V ±4 V phantom power
to DIN 45 596 / IEC 268-15
Current consumption: ≤2mA
Environment: temperature: -14°F to 140°F
humidity: 80% (@ 77°F)
Connector: 3-pin XLR (pin 2 hot)
Dimensions: 22 dia. x 160 mm high
(0.9 x 6.3 in.)
Net weight: 130 g / 0.29 lbs.
F
F
C
C
C
C
S
S
t
t
a
a
t
t
e
e
m
m
e
e
n
n
t
t
The device complies with part 15 of the FCC rules. Operation is
subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, includ-
ing interference that may cause undesired operation.
7 Specifications

10
PERCEPTION 150

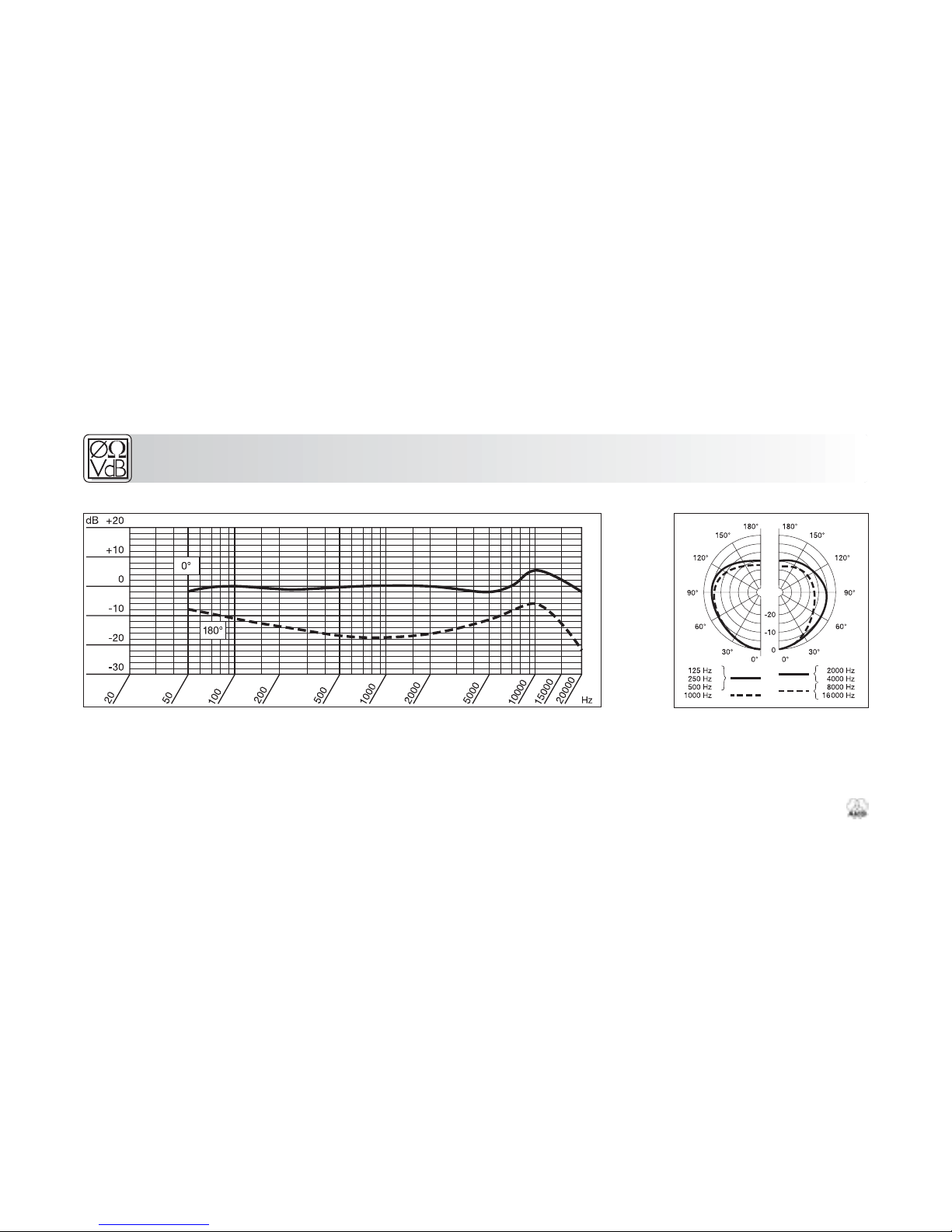

Frequency Response Polar Diagram
7 Specifications

11
PERCEPTION 150

12
PERCEPTION 150
Page
1 Précautions/Déballage ......................................................................13
1.1 Précautions ..............................................................................13
1.2 Déballage .................................................................................13
2 Description ........................................................................................13
2.1 Introduction ..............................................................................13
2.2 Caractéristiques .......................................................................13
2.4 Accessoires optionnels ............................................................14
3 Raccordement...................................................................................15
3.1 Généralités ...............................................................................15
3.2 Brochage ..................................................................................15
3.3 Comment connecter le microphone ........................................15
Page
4 Utilisation du microphone .................................................................16
5 Nettoyage ..........................................................................................16
6 Dépannage ........................................................................................17
7 Spécifications....................................................................................19
La page internationale.............................................................................21
Table des matières

1 Précautions/Déballage
1.1 Précautions
Assurez-vous que le matériel
auquel vous aller connecter votre
microphone répond bien aux règle-
ments de sécurité en vigueur dans
votre pays et qu’il possède une mise à
la terre.
1.2 Déballage
Vérifiez si l’emballage contient bien tous
les articles indiqués ci-dessous:
• Microphone
• Adaptateur pour pied
• Mallette
• Mini-poster
S’il manque un de ces articles veuillez
contacteur votre fournisseur AKG.
2 Description
2.1 Introduction
Nous vous remercions d’avoir
acheté un produit AKG. Vous trouverez
dans la présente notice des instructions
importantes pour l’installation et l’utilisa-
tion de votre matériel. Accordez-vous
quelques minutes pour lire attentive-
ment les instructions ci-dessous
avant la mise en service et conservez
la notice pour pouvoir la consulter le cas
échéant. Nous vous souhaitons bon
divertissement, à vous et à votre public !
Le PERCEPTION 150 est un micropho-
ne électrostatique véritable, particulière-
ment robuste et résistant aux manipula-
tions brutales, qui répond en même
temps aux critères de qualité extrême-
ment stricts valables pour tous les aut-
res produits AKG.
Conçu sur la base du savoir-faire amas-
sé par AKG pendant des dizaines d'an-
nées ainsi que du feed-back provenant
d’ingénieurs du son du monde entier, qui
utilisent quotidiennement les micros de
studio AKG, ce microphone tous usages
à petit diaphragme fait entrer la qualité
studio d’AKG dans l’univers de l’enregis-
trement, du son 'live' et de la radiodiffu-
sion.
2.2 Caractéristiques
• Diagramme polaire cardioïde : Ce
microphone est extrêmement sensi-
ble aux sons arrivant sur l’avant alors
qu’il capte beaucoup moins les sons
arrivant sur le côté ou sur l’arrière
(venant p.ex. des enceintes de réfé-
rence ou des instruments voisins). Il
convient donc aussi bien pour l’enre-
gistrement que pour l’utilisation sur
scène.
• Diaphragme plaqué or : Le dia-
phragme consiste en une feuille de
plastique plaqué or sur une face seu-
13
PERCEPTION 150

14
PERCEPTION 150
lement afin d’éviter un court-circuit
sur l’électrode arrière même pour les
niveaux de pression sonore extrême-
ment élevés.
• Corps entièrement métallique : Le
corps entièrement métallique contri-
bue à la réjection d’interférences RF
ce qui vous permet d’utiliser le micro
à proximité de stations émettrices et
en même temps que des micropho-
nes ou autres matériels de communi-
cation sans fil. Le corps de micro
massif et extrêmement résistant ainsi
que la grille avant robuste protègent
le microphone contre les manipula-
tions brutales courantes sur la scène.
• Importante marge avant satura-
tion, distorsion minimum : Capable
de restituer sans distorsion percepti-
ble des niveaux de pression sonore
allant jusqu’à 135 dB et construit
pour résister aux températures éle-
vées et à l’humidité, ce microphone
donne d’excellents résultats pour une
large gamme d’applications.
•Pré-atténuateur de sensibilité
commutable : Le commutateur de
pré-atténuation (1) au dos du micro-
phone (voir fig. 1) permet d’augmen-
ter de 10 dB la marge avant satura-
tion pour un enregistrement de proxi-
mité exempt de distorsions. Le pré-
atténuateur de sensibilité permet d’é-
viter que le niveau de sortie du micro-
phone n’occasionne, en particulier à
basses fréquences, une surcharge
des transformateurs miniatures fré-
quemment utilisés sur les étages
d’entrée des tables de mixage, etc.
2.3 Accessoires optionnels
• Ecran anti-pops de studio PF 80
• Pied ST 305
Fig. 1 : Commutateur de pré-atténuation
(1) au dos du PERCEPTION 150.
1

3 Raccordement
3.1 Généralités
Le microphone est doté d’un
transducteur électrostatique véritable
conçu pour une alimentation fantôme de
48 V selon DIN 45 596/CEI 268-15. Ni le
diaphragme, ni la contre-électrode ne
sont polarisés de façon permanente ; le
microphone a donc besoin d’une ali-
mentation externe.
3.2 Brochage
Le microphone fournit une sortie équili-
brée sur connecteur mâle 3 points type
XLR :
Broche 1 : terre
Broche 2 : point chaud
Broche 3 : point froid
3.3 Comment connecter le micro-
phone
Voir fig. 2 ci-dessous.
1. Utilisez un câble XLR pour connecter
le microphone à une entrée XLR
symétrique avec alimentation fantô-
me.
2. Mettez l’alimentation fantôme sous
tension. (Consultez le manuel de l’u-
tilisateur de l’appareil auquel vous
connectez votre microphone.)
15
PERCEPTION 150
Fig. 2: Connexion sur une entrée symétrique avec alimentation fantôme.

4 Utilisation du
microphone
Le PERCEPTION 150 est un micropho-
ne cardioïde toutes applications pour
l’enregistrement, la radio et la scène.
Chaque instrument a une façon spéci-
fique d’irradier le son. Si l’on veut obte-
nir les meilleurs résultats il est donc
extrêmement important d’essayer divers
positionnements du micro.
• Pour l’enregistrement d’instruments
à vent ou de la voix, faites attention
de ne pas souffler ou chanter
directement dans le micro.
• Pour éviter les bruits de vents ou
pops indésirables ainsi que la projec-
tion de salive, intercalez un écran
anti-pops optionnel PF 80 d’AKG
entre le micro et le chanteur ou l’ins-
trument.
•Veillez à ce que le micro soit tou-
jours sec. Les projections de salive
lorsqu’on souffle ou chante de près
directement sur la capsule de même
qu’une extrême humidité ambiante
peuvent occasionner des craque-
ments dans le micro ou le son peut
devenir quasi inaudible du fait de
court-circuits partiels de la tension de
polarisation.
•Instruments à haut volume sonore :
vous pouvez utiliser ce micro pour
enregistrer de près des instruments à
très haute intensité sonore (cuivres,
grosse caisse, etc.).
A l’aide d’un crayon ou autre objet
pointu réglez le commutateur de pré-
atténuation sur la position “-10 dB”.
Le pré-atténuateur est alors en service
et le micro peut gérer des niveaux de
pression sonore allant jusqu’à 145 dB.
•Bruits à basse fréquence : Pour sup-
primer les bruits à basse fréquence
tels que bruit d’une climatisation,
bruits des pieds sur la scène ou bruit
de la circulation, vérifiez si votre table
de mixage peut mettre des filtres
passe-haut sur les canaux micro. Si
c’est le cas, mettez le filtre passe-
haut approprié en service.
5 Nettoyage
Pour nettoyer la surface du
corps du microphone, utilisez
un chiffon doux humide sans autre pro-
duit que de l’eau.
16
PERCEPTION 150

17
PERCEPTION 150
Pas de son
1. La table de mixage et/ou l’ampli ne
sont pas sous tension.
2. Le canal ou le potentiomètre maître
sur la table de mixage, ou bien le con-
trôle de volume de l’ampli est sur
zéro.
3. Le micro n’est pas connecté à la table
de mixage ou à l’ampli.
4. Les connecteurs de câble ne sont pas
bien enfoncés.
5. Le câble est défectueux.
6. Le micro n’est pas alimenté.
1. Mettez la table de mixage ou l’ampli
sous tension.
2. Réglez le canal ou le potentiomètre
maître sur la table de mixage, ou bien
le contrôle de volume de l’ampli sur le
volume souhaité.
3. Connectez le micro à la table de mix-
age ou à l’ampli.
4. Assurez-vous que les connecteurs de
câble sont bien enfoncés.
5. Contrôlez le câble et remplacez-le s’il
est abîmé.
6. Mettez l’alimentation fantôme sous
tension.
Contrôlez le câble et remplacez-le le
cas échéant.
Problème Cause possible Remède
6 Dépannage

18
PERCEPTION 150
Distorsion
Craquements ou son trop faible
1. Le contrôle de gain du canal sur la
table de mixage est trop élevé.
2. Le micro est trop près de la source
sonore.
3. La sensibilité du micro est réglée trop
haut.
• Courts-circuits partiels dus à une hu-
midité excessive.
1. Abaissez le contrôle de gain en tour-
nant le bouton dans le sens opposé à
la montre.
2. Eloignez le micro de la source sonore.
3. Mettez le pré-atténuateur en service.
• Mettez le micro dans une pièce chaude
et sèche pour le faire sécher.
6 Dépannage
Problème Cause possible Remède

19
PERCEPTION 150
Type : microphone électrostatique à
polarisation externe, diaphragme
de 12,5 mm
Diagramme polaire : cardioïde
Gamme de fréquences : de 20 Hz à 20 kHz (voir courbe de
réponse en fréquence)
Sensibilité : 12 mV/Pa (-38,5 dBV ±3 dB)
Niveau maxi. de pression sonore
(d.t.h. = 0,5%) : 135 / 145 dB SPL (0 / -10 dB)
Niveau de bruit équivalent
selon CCIR 468-2: < 32 dB
Niveau de bruit équivalent
selon CEI 60268-4 : < 21 dB-A
Rapport signal/bruit
(pondéré A) : 73 dB (rapp. à 1 Pa)
Pré-atténuateur : -10 dB (commutable)
Impédance : ≤200 ohms
Impédance de charge
recommandée : ≥1000 ohms
Alimentation : alimentation fantôme de 48 V ±4 V
selon DIN 45 596 / CEI 268-15
Consommation : ≤2 mA
Environnement : température : -25°C à 60°C
humidité : 80% (à 25°C)
Connecteur : XLR 3 points
(broche 2 point chaud)
Dimensions : 22 mm de diam. x 160 mm de haut
Poids net : 130 g
7 Spécifications

20
PERCEPTION 150
Réponse en fréquence Diagramme polaire
7 Spécifications
