AKG PERCEPTION 400 User manual

PERCEPTION
400
User Instructions ..............p.2
Please read the manual before using the equipment!
Moded’emploi...............p.14
Veuillez lire cette notice avant d’utiliser le système!

2
PERCEPTION
400
Page
1 Precaution/Unpacking............................3
1.1 Precaution .................................3
1.2 Unpacking .................................3
2 Description .....................................3
2.1 Introduction ................................3
2.2 Features ...................................3
2.3
Optional Accessories .........................5
3 Interfacing......................................6
3.1 General....................................6
3.2 Pinout.....................................6
3.3 Connecting the Microphone ...................6
Page
4 Using Your Microphone...........................7
4.1 GeneralHints...............................7
4.2 Selecting Polar Patterns ......................8
5 Cleaning .......................................8
6 Troubleshooting .................................9
7 Specifications..................................11
The International Page ............................26
Table of Contents

3
PERCEPTION
400
1
Precaution/Unpacking
1.1 Precaution
Please make sure that the
piece of equipment your microphone
will be connected to fulfills the safety
regulations in force in your country
and is fitted with a ground lead.
1.2 Unpacking
Check that the packaging contains all of
the items listed below:
• Microphone
• Spider suspension
• Carrying case
• Mini poster
Should any item be missing, please con-
tact your AKG dealer.
2 Description
2.1 Introduction
Thank you for purchasing an
AKG product. This Manual contains
important instructions for setting up and
operating your equipment. Please take a
few minutes to read the instructions
below carefully before operating the
equipment and keep the Manual for
future reference. Have fun and impress
your audience!
The
PERCEPTION
400 is a heavy-duty,
rugged true condenser microphone built
to the same strict quality standards as all
other AKG products.
Designed on the basis of AKG’s decades
of know-how and feedback from sound
engineers around the world using AKG
studio microphones every day, this gen-
eral-purpose 1-inch large-diaphragm
microphone brings AKG studio quality to
the worlds of recording, live sound, and
broadcasting.
2.2 Features
•Cardioid polar pattern: The micro-
phone is most sensitive to sounds
arriving from in front of it while pick-
ing up much less of sounds arriving
from the sides or rear (from monitor
speakers or neighboring instru-
ments). This makes the microphone
equally suited for recording and
onstage use.
•Gold-sputtered diaphragm: The
diaphragm is made of a plastic foil
that is gold-sputtered on one side
only to prevent shorting to the back
electrode even at extremely high
sound pressure levels.
•All-metal body: The all-metal body
adds to the rejection of RF interfer-
ence so you can use the microphone
near transmitter stations and along
with wireless microphones or other
communications equipment. The
extremely rugged, heavy body and

4
PERCEPTION
400
sturdy front grill protect the micro-
phone from damage from tough han-
dling on stage.
•High headroom, minimum distor-
tion: Capable of handling sound
pressure levels up to 135 dB without
introducing perceptible distortion and
built to resist high temperatures and
humidity, the microphone will give
excellent results in a wide range of
applications.
• Polar pattern selector: Selector 1 on
the microphone front (refer to fig. 1)
sets the microphone polar pattern to
figure eight, cardioid, or omnidirec-
tional.
•Switchable preattenuation pad:
Selector 2 on the microphone rear
(refer to fig. 2) lets you increase the
headroom by 10 dB for distortion-
free close-in recording. The preatten-
uation pad prevents the micro-
phone's output level, particularly at
Fig. 1: Polar pattern selector (1) on
PERCEPTION
400 front.
1
Fig. 2: Preattenuation (2) and bass cut
(3) switches on
PERCEPTION
400 rear.
3 2

5
PERCEPTION
400
low frequencies, from overloading the
miniature transformers used in many
mixer input stages, etc.
•Bass cut filter: Selector 3 on the
microphone rear (refer to fig. 2 on
page 4) further reduces low-end dis-
tortion caused by footfall or wind
noise, etc. The filter also minimizes
the proximity effect that close-in mik-
ing from less than 4 inches causes in
any unidirectional microphone.The
filter rolls off at 12 dB/octave from
300 Hz downward.
2.3 Optional Accessories
•PF 80 studio pop screen
•ST 305 floor stand
•W 4000 external windcscreen

6
PERCEPTION
400
3 Interfacing
3.1 General
The microphone uses a true
condenser transducer designed for 48-
volt phantom powering to DIN 45 596/
IEC 268-15. Neither the diaphragm nor
the backplate are permanently polarized,
so the microphone needs an external
power supply.
3.2 Pinout
The microphone provides a balanced
output on a 3-pin male XLR connector:
Pin 1: ground
Pin2:hot
Pin3:return

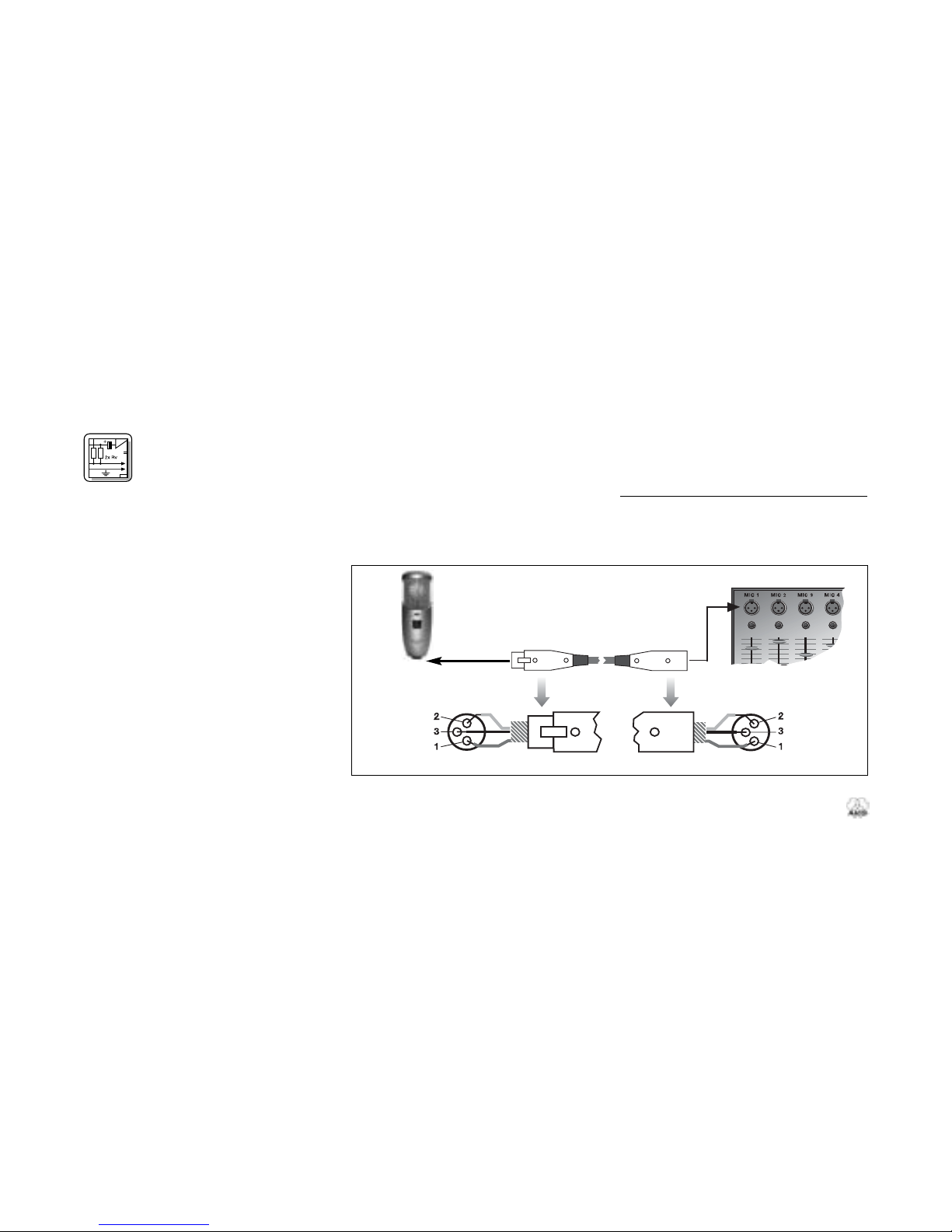

3.3 Connecting the Microphone
Refer to fig. 2 below.
1. Use an XLR cable to connect the
microphone to a balanced XLR input
with phantom power.
2. Switch the phantom power on. (Refer
to the user manual of the unit to which
you connected your microphone.)

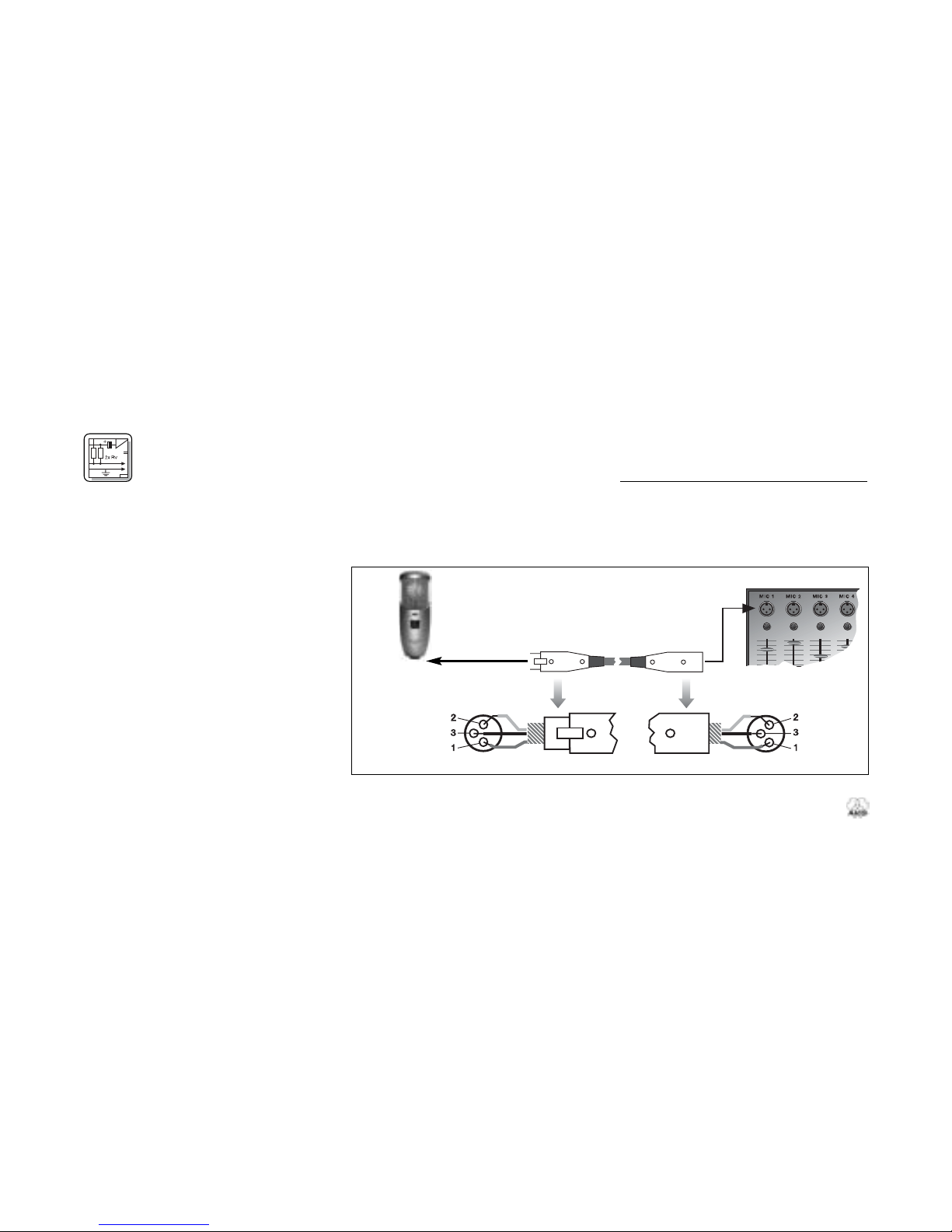

Fig. 2: Connecting to a balanced input with phantom power.

7
PERCEPTION
400
4 Using Your
Microphone
4.1 General Hints
The
PERCEPTION
400 is a general-pur-
pose multipattern microphone for re-
cording, broadcast, and onstage use.
Every instrument radiates its sound in a
specific way. Therefore, to get the best
sound it is crucial to experiment with
microphone placement.
• Whichever polar pattern you select-
ed, it may be good to know which
way the transducer axis is facing: the
front of the microphone is the side of
the body with the AKG logo and
polar pattern selector (1) on it.
• When recording wind instruments or
vocals, make sure not to blow or
sing directly into the microphone.
To avoid unwanted wind and pop
noise or moisture problems, place an
optional PF 80 pop screen from AKG
between the microphone and vocal-
ist/instrument.
•Keep the microphone dry. Moisture
from blowing or singing directly at the
capsule from a short distance, or
extremely high humidity may cause
the microphone to start crackling or
go very quiet due to partial short cir-
cuits in the polarization voltage.
• If you use the microphone in the
open, use an optional AKG W 4000
windscreen to protect the micro-
phone from moisture and reduce
wind noise.
•High volume instruments: You can
use this microphone for close-in
recording of very loud instruments
(brass instruments, kick drum, etc.).
Just switch the preattenuation pad in
to increase the microphone’s capabili-
ty of handling sound pressure levels to

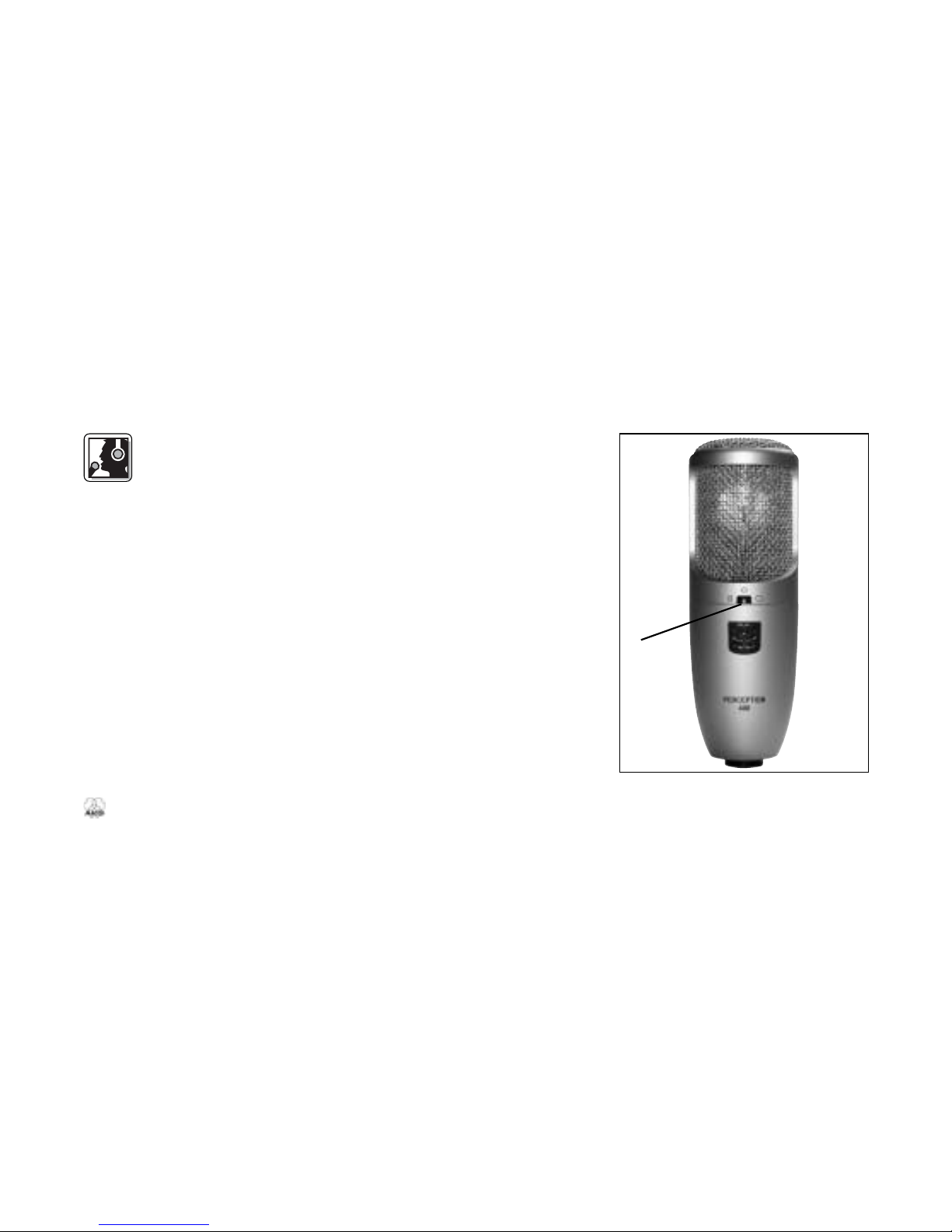

145 dB. Fig. 5: Microphone front.
1

8
PERCEPTION
400
•Low-frequency noise: To suppress
low-frequency noise such as air con-
ditioning rumble, footfall noise, or
traffic sounds, switch the bass cut fil-
ter in.
4.2
Selecting Polar Patterns
Each of the PERCEPTION 400’s selec-
table polar patterns is virtually frequency
independent so that reflected sound, too
will be reproduced accurately and uncol-
ored.
•Cardioid (center setting): This is a
standard setting for recording and
gives excellent results on all kinds of
voices and a wide range of instru-
ments. Remember to aim the micro-
phone front (see fig. 5 on page 6) at
the sound source.
•Figure eight (left-hand setting): The
microphone will pick up sounds arriv-
ing from the front and rear with equal
sensitivity. Use this mode to mic up
the side signal in M/S stereo record-
ing or to record two sound sources
(talkers, instruments) facing each
other. It is also a good choice for
cymbal overhead miking.
• Omnidirectional (right-hand setting):
This is the preferred setting for "all
around the mic" recording, high qual-
ity ambience (audience sound) mik-
ing, or far-field recording in excep-
tionally good-sounding large or small
recording rooms, etc.
5 Cleaning
To clean the surface of the
microphone body, use a soft
cloth moistened with water.

9
PERCEPTION
400
No sound.
Distortion.
1. Power to mixer and/or amplifier is off.
2. Channel or master fader on mixer, or
volume control on amplifier is at zero.
3. Microphone is not connected to mixer
or amplifier.
4. Cable connectors are seated loosely.
5. Cable is defective.
6. No supply voltage.
1. Channel gain control on mixer set too
high.
1. Switch power to mixer or amplifier on.
2. Set channel or master fader on mixer
or volume control on amplifier to de-
sired level.
3. Connect microphone to mixer or am-
plifier.
4. Check cable connectors for secure
seat.
5.
Check cable and replace if damaged.
6. Switch phantom power on.
Phantom power supply: insert
batteries.
Check cable and replace if necessary.
1. Turn gain control down CCW.
Problem Possible Cause Remedy
6 Troubleshooting

10
PERCEPTION
400
(Distortion)
Crackling noises or low output.
2. Microphone too close to sound
source.
3. Microphone sensitivity set too high.
• Partial short circuits due to excessive
humidity.
2. Move microphone further away from
sound source.
3. Switch preattenuation pad in.
• Place microphone in warm, dry room
and allow to dry.
Problem Possible Cause Remedy
6 Troubleshooting

11
PERCEPTION
400
Type: 1-inch dual-diaphragm, true con-
denser pressure-gradient micro-
phone
Polar patterns: cardioid, omnidirectional,
figure eight
Open-circuit sensitivity
at 1kHz (cardioid): 28 mV/Pa (-31 dBV ±2 dB)
Frequency range: 20 Hz to 20 kHz
(see frequency response graphs)
Impedance: ≤200 ohms
Recommended load impedance:
≥1000 ohms
Equivalent noise level
to CCIR 468-2: 26 dB
Equivalent noise level
to IEC 60268-4 (A-weighted): 16 dB-A
Signal/noise ratio
re 1 Pa (A-weighted): 78 dB
Max. SPL for 0.5% THD: 135 / 145 dB SPL (0 / -10 dB)
Preattenuation pad: -10 dB (switchable)
Bass cut filter slope: 12 dB/octave, 300 Hz
Environment: temperature: -10°C to +60°C
R.H.: 80% (+25°C)
Powering: 48 V ±4 V phantom power
to DIN 45 596 / IEC 268-15
Current consumption: ≤2mA
Connector: 3-pin XLR (pin 2 hot)
Dimensions: 53 dia. x 160 mm high / 2 x 6.3 in.
Net weight: 525 g / 1.2 lbs.
F
F
C
C
C
C
S
S
t
t
a
a
t
t
e
e
m
m
e
e
n
n
t
t
The device complies with part 15 of the FCC rules. Operation is
subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, includ-
ing interference that may cause undesired operation.
7 Specifications

12
PERCEPTION
400

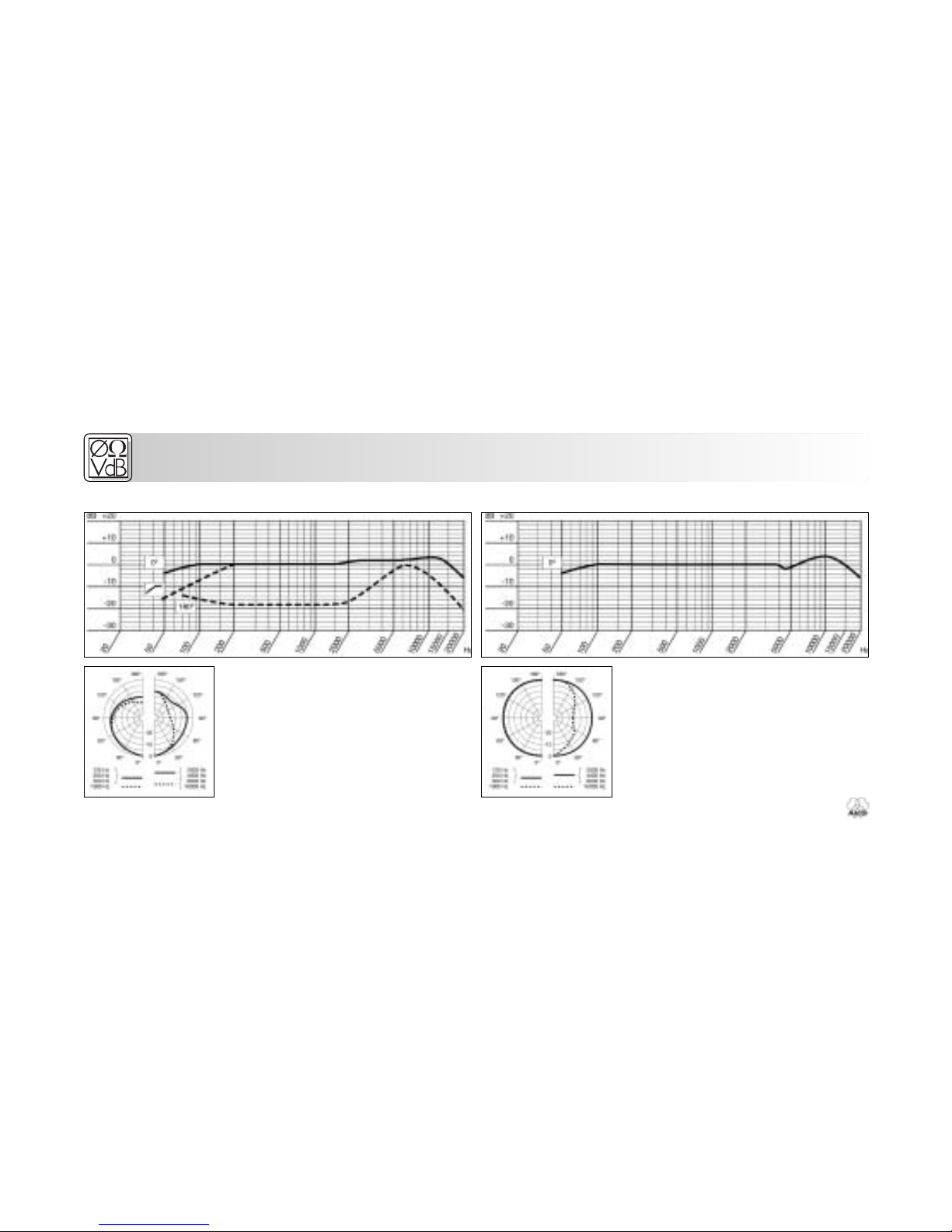

Frequency Response (cardioid)
Cardioid
Polar Diagram
Frequency Response (omnidirectional)
Omnidirectional Polar Diagram
7 Specifications

13
PERCEPTION
400
Frequency Response (figure eight)
Figure Eight
Polar Diagram
7 Specifications

14
PERCEPTION
400
Page
1 Précautions/Déballage .....................................................15
1.1 Précautions ...............................................................15
1.2 Déballage ..................................................................15
2 Description ........................................................................15
2.1 Introduction ...............................................................15
2.2 Caractéristiques communes .....................................15
2.3 Accessoires optionnels .............................................17
3 Raccordement...................................................................18
3.1 Généralités ................................................................18
3.2 Brochage...................................................................18
3.3 Comment connecter le microphone .........................18
Page
4 Utilisation du microphone................................................19
4.1 Conseils généraux ...................................................19
4.2 Sélection du diagramme polaire ...............................20
5 Nettoyage ..........................................................................20
6 Dépannage.........................................................................21
7 Spécifications....................................................................23
La page internationale.........................................................26
Table des matières

15
PERCEPTION
400
1 Précautions/Déballage
1.1 Précautions
Assurez-vous que le matériel
auquel vous aller connecter votre
microphone répond bien aux règle-
ments de sécurité en vigueur dans
votre pays et qu’il possède une mise à
la terre.
1.2 Déballage
Vérifiez si l’emballage contient bien tous
les articles indiqués ci-dessous:
• Microphone
• Spider
• Mallette
• Mini-poster
S’il manque un de ces articles veuillez
contacteur votre fournisseur AKG.
2 Description
2.1 Introduction
Nous vous remercions d’avoir
acheté un produit AKG. Vous trouverez
dans la présente notice des instructions
importantes pour l’installation et l’utilisa-
tion de votre matériel. Accordez-vous
quelques minutes pour lire attentive-
ment les instructions ci-dessous
avant la mise en service et conservez
la notice pour pouvoir la consulter le cas
échéant. Nous vous souhaitons bon
divertissement, à vous et à votre public !
Le PERCEPTION 400 est un micropho-
ne électrostatique véritable, particulière-
ment robuste et résistant aux manipula-
tions brutales, qui répond en même
temps aux critères de qualité extrême-
ment stricts valables pour tous les aut-
res produits AKG.
Conçu sur la base du savoir-faire amas-
sé par AKG pendant des dizaines d'an-
nées ainsi que du feed-back provenant
d’ingénieurs du son du monde entier, qui
utilisent quotidiennement les micros de
studio AKG, ce microphone tous usages
à diaphragme de 25 mm fait entrer la
qualité studio d’AKG dans l’univers de
l’enregistrement, du son 'live' et de la
radiodiffusion.
2.2 Caractéristiques
• Diagramme polaire cardioïde : Ce
microphone est extrêmement sensi-
ble aux sons arrivant sur l’avant alors
qu’il capte beaucoup moins les sons
arrivant sur le côté ou sur l’arrière
(venant p.ex. des enceintes de réfé-
rence ou des instruments voisins). Il
convient donc aussi bien pour l’enre-
gistrement que pour l’utilisation sur
scène.
• Diaphragme plaqué or : Le dia-
phragme consiste en une feuille de
plastique plaqué or sur une face seu-

lement afin d’éviter un court-circuit
sur l’électrode arrière même pour les
niveaux de pression sonore extrême-
ment élevés.
• Corps entièrement métallique : Le
corps entièrement métallique contri-
bue à la réjection d’interférences RF
ce qui vous permet d’utiliser le micro
à proximité de stations émettrices et
en même temps que des micropho-
nes ou autres matériels de communi-
cation sans fil. Le corps de micro
massif et extrêmement résistant ainsi
que la grille avant robuste protègent
le microphone contre les manipula-
tions brutales courantes sur la scène.
• Importante marge avant satura-
tion, distorsion minimum : Capable
de restituer sans distorsion percepti-
ble des niveaux de pression sonore
allant jusqu’à 135 dB et construit
pour résister aux températures éle-
vées et à l’humidité, le microphone
donne d’excellents résultats pour une
large gamme d’applications.
•Sélecteur de diagramme polaire :
Le sélecteur 1 sur la face avant du
microphone (voir fig. 1) permet de
choisir pour le micro un diagramme
polaire en huit, cardioïde ou omnidi-
rectionnel.
•Pré-atténuateur de sensibilité
commutable : Le commutateur de
pré-atténuation (2) au dos du micro-
phone (voir fig. 2, page 17) permet
d’augmenter de 10 dB la marge avant
saturation pour un enregistrement de
proximité exempt de distorsions. Le
pré-atténuateur de sensibilité permet
d’éviter que le niveau de sortie du
microphone n’occasionne, en parti-
culier à basses fréquences, une sur-
charge des transformateurs miniatu-
res fréquemment utilisés sur les
étages d’entrée des tables de mixa-
ge, etc.
16
PERCEPTION
400
Fig. 1 : Sélecteur de diagramme polaire
(1) sur la face avant.
1

•Filtre coupe-bas : Le sélecteur 3 sur
la face avant du micro (voir fig. 2)
réduit encore les distorsions dans l’ex-
trême grave causées par les bruits de
pied ou de vent, etc. Ce filtre minimise
par ailleurs l’effet de proximité appa-
raissant dans tout micro unidirection-
nel en cas de prise à moins de 10 cm
de distance. Le filtre apporte une atté-
nuation de 12 dB/octave à 300 Hz et
au-dessous.
2.3 Accessoires optionnels
• Ecran anti-pops de studio PF 80
• Pied ST 305
• Ecran antivent W 4000
17
PERCEPTION
400
Fig. 2 : Commutateurs pré-atténuation
(2) et coupe-bas (3) sur la face arrière.
3 2

3 Raccordement
3.1 Généralités
Le microphone est doté d’un
transducteur électrostatique véritable
conçu pour une alimentation fantôme de
48 V selon DIN 45 596/CEI 268-15. Ni le
diaphragme, ni la contre-électrode ne
sont polarisés de façon permanente ; le
microphone a donc besoin d’une ali-
mentation externe.
3.2 Brochage
Le microphone fournit une sortie équili-
brée sur connecteur mâle 3 points type
XLR :
Broche 1 : terre
Broche 2 : point chaud
Broche 3 : point froid
3.3 Comment connecter le micro-
phone
Voir fig. 2 ci-dessous.
1. Utilisez un câble XLR pour connecter
le microphone à une entrée XLR
symétrique avec alimentation fantô-
me.
2. Mettez l’alimentation fantôme sous
tension. (Consultez le manuel de l’u-
tilisateur de l’appareil auquel vous
connectez votre microphone.)
18
PERCEPTION
400
Fig. 2: Connexion sur une entrée symétrique avec alimentation fantôme.

4 Utilisation du
microphone
4.1 Conseils généraux
Le PERCEPTION 400 est un micropho-
ne à diagrammes polaire multiples tou-
tes applications pour l’enregistrement, la
radio et la scène.
Chaque instrument a une façon spéci-
fique d’irradier le son. Si l’on veut obtenir
les meilleurs résultats il est donc extrê-
mement important d’essayer divers
positionnements du micro.
• Quel que soit le diagramme polaire
que vous avez choisi, il importe de
savoir comment est orienté l’axe du
transducteur : la face avant du
microphone est le côté du corps de
micro sur lequel se trouvent le logo
AKG et le sélecteur de diagramme
polaire (1).
• Pour l’enregistrement d’instruments à
vent ou de la voix, faites attention de
ne pas souffler ou chanter directe-
ment dans le micro.
• Pour éviter les bruits de vents ou
pops indésirables ainsi que la projec-
tion de salive, intercalez un écran
anti-pops optionnel PF 80 d’AKG
entre le micro et le chanteur ou l’ins-
trument.
•Veillez à ce que le micro soit tou-
jours sec. Les projections de salive
lorsqu’on souffle ou chante de près
directement sur la capsule de même
qu’une extrême humidité ambiante
peuvent occasionner des craque-
ments dans le micro ou le son peut
devenir quasi inaudible du fait de
court-circuits partiels de la tension de
polarisation.
• Si vous vous servez du microphone
en plein air, utilisez un écran anti-
vent optionnel AKG W 4000 pour
protéger le micro de l’humidité et
19
PERCEPTION
400
Fig. 5: Face avant du micro.
1

réduire les bruits de vent.
•Instruments à haut volume sonore :
vous pouvez utiliser ce micro pour
enregistrer de près des instruments à
très haute intensité sonore (cuivres,
grosse caisse, etc.). Mettez le pré-
atténuateur en service pour permett-
re au micro de mieux gérer les
niveaux de pression sonore allant
jusqu’à 145 dB.
•Bruit à basse fréquence : Pour sup-
primer les bruits à basse fréquence
tels que bruit d’une climatisation,
bruits des pieds sur la scène ou bruit
de la circulation, mettez le coupe-bas
en service.
4.2 Sélection du diagramme polaire
Chacun des diagrammes polaires pou-
vant être sélectionné sur le
PERCEPTION
400 est virtuellement indépendant de la
fréquence, ce qui fait que les sons réflé-
chis sont eux aussi reproduits avec pré-
cision et sans coloration.
•Cardioïde (sélecteur au centre) :
Cette position correspond au réglage
standard pour l’enregistrement et
donne d’excellents résultats pour
tous les types de voix et une vaste
gamme d’instruments. Veillez à bien
orienter la face avant du micro (voir
fig. 5, page 17) vers la source sonore.
•En huit (sélecteur à gauche) : Le
micro captera avec une égale sensi-
bilité les sons venant de l’avant et de
l’arrière. Vous utiliserez ce mode pour
la prise du signal latéral en enregis-
trement stéréo M/S ou pour enregist-
rer deux sources sonores (parole,
instruments) situées en face l’une de
l’autre. Il est également intéressant
pour la prise overhead des cymbales.
•Omnidirectionnel (sélecteur à droite)
: Le réglage préféré pour l’enregistre-
ment de l’environnement complet du
micro, une prise d’ambiance de
haute qualité (son audience), ou l’en-
registrement grand champ dans un
local d’enregistrement grand ou petit
ayant une acoustique exceptionnelle,
etc.
5 Nettoyage
Pour nettoyer la surface du
corps du microphone, utilisez
un chiffon doux humide sans
autre produit que de l’eau.
20
PERCEPTION
400
Other manuals for PERCEPTION 400
1
Table of contents
Languages:
Other AKG Microphone manuals

AKG
AKG C 400 BL User manual

AKG
AKG Discreet Acoustics Modular PLUS Series User manual

AKG
AKG P120 User manual

AKG
AKG C519M User manual

AKG
AKG C 2000 B User manual

AKG
AKG C 1000 S - PPC 1000 & PB 1000 User manual

AKG
AKG C 3000 User manual

AKG
AKG C 680 B User manual

AKG
AKG D 5 User manual

AKG
AKG C 12 VR User manual
