ALFRA MAX 35 plus User manual

1
MAX 35/50 Plus
Metallkernbohrmaschine
Metal Core Drilling Machine
Perceuse à socle magnétique
Bedienungsanleitung
Operation Manual
Mode d’emploi

2
Inhaltsverzeichnis
Seite 3 – 8 Bedienungsanleitung
Seite 21 – 22 Zubehör
Seite 23 – 26 Ersatzteile
Index
Page 9 – 14 Operation Manual
Page 21 – 22 Accessories
Page 23 – 26 Spare Parts
Sommaire
Page 15 – 21 Mode d’emploi
Page 21 – 22 Accessories
Page 23 – 26 Pièces de rechange
09/10

3
Technische Daten
Artikel – Nr.: 17700
Bezeichnung: MAX 35/50 Plus
Leistungsaufnahme: 1200 Watt
Lastdrehzahl: 570 U/min
Werkzeugaufnahme: 19 mm / ¾“ Weldon
Kühlmittelzufuhr: integriert
Spannung: siehe Typenschild
Magnethaftkraft: 13000 N
Bohr Ø max. in Stahl:
- Kernbohrer 12 - 35 mm
- Spiralbohrer 1 - 13 mm DIN 338
Senken: Ø 10 – 40 mm
Schnitttiefe: 50 mm
Hubbereich: 129 mm
Magnetfußgröße: 80 x 160 mm

4
Mitgeliefertes Zubehör
Transportkasten
Kühlmitteleinrichtung
Sicherheitskette
Inbusschlüssel 2,5 mm
Inbusschlüssel 4,0 mm
Inbusschlüssel 6,0 mm
Zahnkranzbohrfutter 1 – 13 mm
Vor Inbetriebnahme:
Bedienungsanleitung lesen
Sicherheitshinweise beachten!
Bestimmungsgemäße Verwendung
Dieses Gerät ist bestimmt:
In wettergeschützter Umgebung für den gewerblichen Einsatz in Industrie und
Handwerk, zum Bohren von Materialien mit magnetisierbarer Oberfläche mit
Kernbohrern, Vollbohrern und zum Schneiden von Gewinden.
Das Gerät lässt sich waagrecht, senkrecht und über Kopf einsetzen.
Sicherheitshinweise
Verletzungsgefahr
Beim Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch die
mitgelieferte Sicherheitskette abgesichert werden.
Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten.
Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen.
Unfallgefahr! Der Auswerferstift kann bei unsachgemäßer Handhabung
brechen.

5
Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen ver-wenden und
regelmäßig auf Beschädigung überprüfen!
Netzspannung und Spannungsangaben am Gerät müssen übereinstimmen.
Persönliche Schutzausrüstung
Beim Arbeiten mit diesem Gerät folgende Schutzausrüstung tragen:
Schutzbrille, festes Schuhwerk, Gehörschutz, Haarnetz (bei langen Haaren), ggf.
auch Schürze und Helm.
Bedienhinweise
Die Aufstellfläche für den Magnetfuß muss eben, sauber und rostfrei sein. Lack- und
Spachtelschichten entfernen.
Für die nicht magnetisierbaren Materialien verwenden Sie bitte die Rotabest
Vacubest Vakuumanlage (Artikel -Nr. 18150).
Keine Elektro-Schweißarbeiten an dem Werkstück ausführen, auf dem die
Metallkernbohrmaschine zum Einsatz kommt.
Vor allen Arbeiten Kühlmitteleinrichtung zur Unterstützung der Kühlung montieren.
Verletzungsgefahr! Gefahr eines elektrischen Schlages!
Bei Arbeiten an Wand und Decke empfehlen wir das Kühlen durch ein Spray (Alfra
BIO 2000, Artikel Nr. 21010).

6

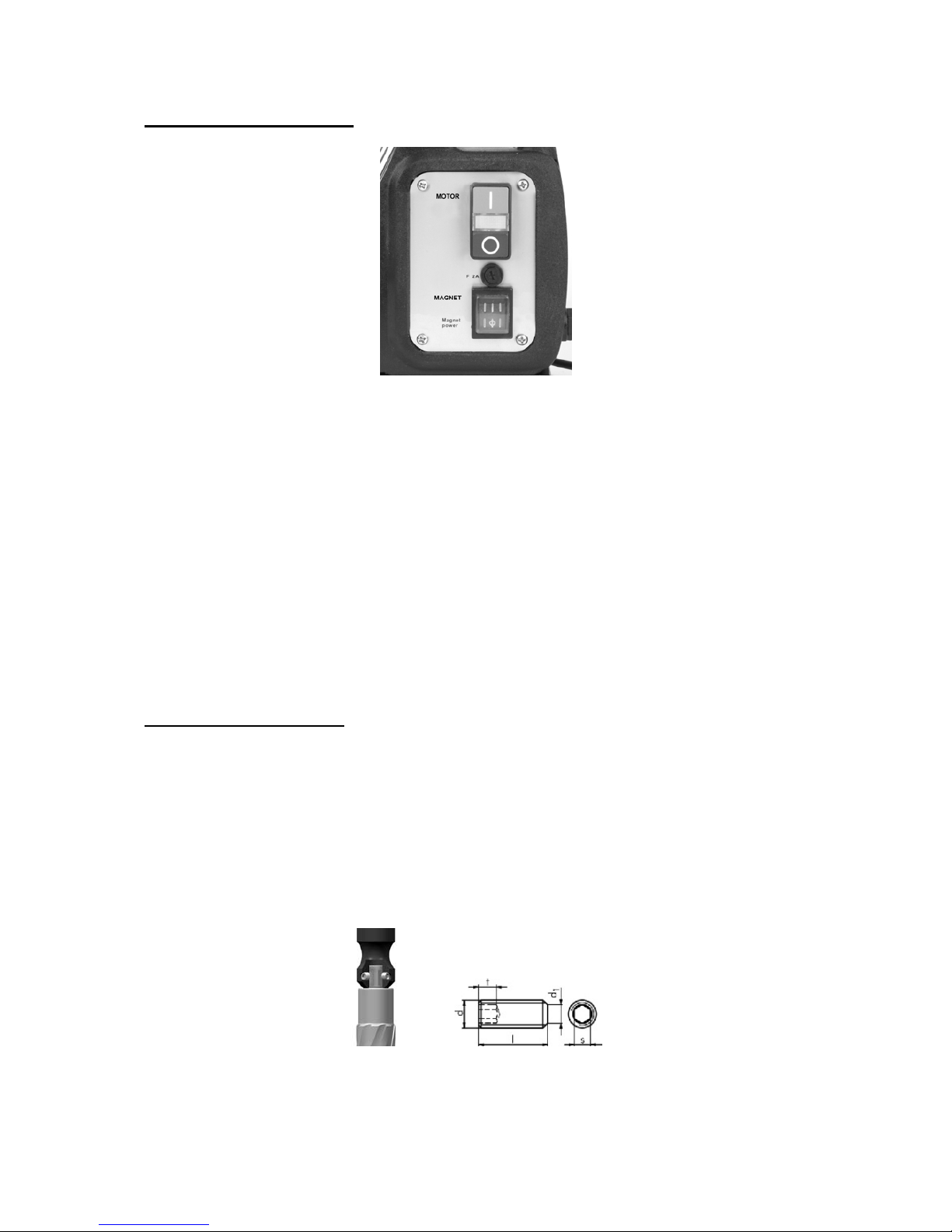

Ein- und Ausschalten
•Zuerst Kabel und Stecker auf Beschädigung prüfen!
•Die Taste MAGNET ON betätigen, damit der Magnet haftet und der Halt des
Bohrständers gewährleistet wird.
•Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitskette
sichern.
•Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten.
Ist dieser defekt, läuft der Motor nicht an!
•Das Ausschalten erfolgt in umgekehrter Reihenfolge MOTOR OFF und dann
MAGNET OFF!
Werkzeug wechseln.
Arbeiten mit Kernbohrer.
•Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben.
•Kernbohrer mit Weldonschaft, werden mit den Klemmschrauben (DIN 913) auf
den beiden Spannflächen festgespannt.
.

7
Arbeiten mit Vollbohrer.
•Das Bohrfutter ist nur zum Bohren mit Spiralbohrern geeignet.
•Bohrfutter mit Adapter in die Weldon (E) Aufnahme einsetzen.
•Spiralbohrer in Bohrfutter einsetzen und fest spannen.
Arbeitshinweise
Zuerst den Kernbohrer mit Zentrier- und Auswerferstift auf einen angekörnten Punkt
oder Anriss ausrichten und aufsetzen. Das Bohren mit Alfra Rotabest Kernbohrern
erfordert keinen großen Kraftaufwand. Den Kernbohrer aufsetzen und Werkstück
anbohren, bis die ganze Schnittfläche als Kreisring ausgebildet ist.
Während des Bohrvorgangs sollte der Kernbohrer ständig gekühlt werden. Optimale
Kühlung ist durch unsere Kühlmitteleinrichtung mittels Innenkühlung möglich.
Während des Bohrens den Antriebsmotor nicht abschalten. Nach dem Bohrvorgang
Kernbohrer bei laufendem Motor zurückziehen.
Nach jedem Bohren Späne und Kern entfernen. – Verletzungsgefahr!
Reinigen und Pflegen
Verletzungsgefahr durch unbeabsichtigtes Einschalten. Vor Pflegearbeiten
Netzstecker ziehen.
Motorraum von außen mit trockener Druckluft ausblasen.
Anschlussleitungen auf Beschädigungen kontrollieren.
Alle Gleitflächen regelmäßig reinigen und ölen. Sollte sich trotzdem durch Abnützung
an der Schwalbenschwanzführung Seitenspiel einstellen, kann dies durch
Nachstellen von seitlich angebrachten Gewindestiften ausgeglichen werden.
Nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden.
Nach Arbeitsbeendigung empfehlen wir, die Metallkernbohrmaschine in dem
Transportkoffer liegend aufzubewahren.

8
Warten und Reparieren
Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im
jeweiligen Land gültigen Vorschriften.
Die Metallkernbohrmaschine MAX 35/50 Plus sollte nach ca. 250 Betriebsstunden
von unserer Alfra Werkstatt oder Vertragspartnern gewartet werden.
Nur Original Ersatzteile verwenden.
Ersatzteilübersicht am Ende dieser Bedienungsanleitung.
Garantie
Für Alfra Rotabest Metallkernbohrmaschinen leisten wir Garantie gemäß den
gesetzlichen und länderspezifischen Bestimmungen (Nachweis durch
Rechnung).
CE Konformität
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden
Normen und normativen Dokumenten übereinstimmt:
Richtlinie 89/392/EWG, 91/368/EWG
DIN EN 292 T.1 u. 2
DIN EN 60204 T.1
DIN VDE 0740 T
Der Nachweis der elektromagnetischen Verträglichkeit erfolgte
entsprechend EG-Richtlinie 89/336/EWG nach folgenden Normen:
EN 61000-3-2:1995/A1:1998/A2:1998
EN 61000-3-3:1995
EN 55014-1:1993/ A1:1997 55014-2:1997
Bei einer nicht mit uns abgestimmten Änderung des Elektrowerkzeugs
verliert diese Erklärung ihre Gültigkeit und die Gewährleistung erlischt.
Der Schalldruckpegel am Arbeitsplatz kann 85 dp(A)
überschreiten. In diesem Fall sind Schallschutzmaß-
nahmen für den Bedienenden erforderlich.
Gehörschutz tragen!

9
Technical Data
Prod. – No.: 17700
Name : MAX 35/50 Plus
Input: 1200 Watt
Load rpm: 570 rpm
Tool Holder : 19 mm / ¾“ Weldon
Coolant supply: internal
Voltage: (see nameplate)
Magnetic Adhesion: 13000 N
Boring Ø max. in Steel:
- Core Cutter 12 - 35 mm
- Twist Drills 1 - 13 mm
Countersinking: Ø 10 – 40 mm
Cutting Depth: 50 mm (2”)
Stroke: 129 mm
Size of Magnet Foot: 80 x 160 mm

10
Standard scope of supply
Transport Case
Coolant Unit
Safety Chain
Allan Key 2,5 mm
Allan Key 4,0 mm
Allan Key 6,0 mm
Toothed Ring Drill Chuck 1 – 13 mm
Prior to use:
Read Operation Manual!
Pay attention to Safety Precautions!
Appropriate Use
This device is destined to:
Cut material with magnetizable surface with core cutters, twist drills and to tap
threads in sheltered environment for commercial use industry and craft. The device
is suitable for drilling vertical, horizontal and overhead.
Safety Precautions
Danger of Injuries
During drilling operations on walls and ceilings, the Metal Core Drilling Machine must
be safeguarded with the included safety chain. The magnetic adhesion is not
maintained in case of a failure of circuit.

11
The cut core will be ejected automatically by the ejector pin. Danger of accident!
The ejector pin could possibly break in case of improper use.
Only use undamaged power and extension cords and regularly check on damages!
Power supply and voltage details at the device must correspond.
Personal protection equipment
When working with this device, wear the following protection equipment:
Safety goggles, appropriate footwear, ear protection, hair net (for long hair), possibly
also apron and safety helmet.
Precautions of use
The place of installation for the magnet foot must be plane, clean and rust free.
Remove lacquer- and filler.
For non-magnetisable materials, please use the Rotabest Vacubest (Prod.-No.
18150).
Do not execute any electric welding on the work piece, on which the Metal Core
Drilling Machine is used.
Prior to all operations, mount coolant unit.
Danger of injuries! Danger of an electric shock
For operations on walls and ceilings, we recommend cooling with our spray
Alfra BIO 2000, Prod. - No. 21010.

12

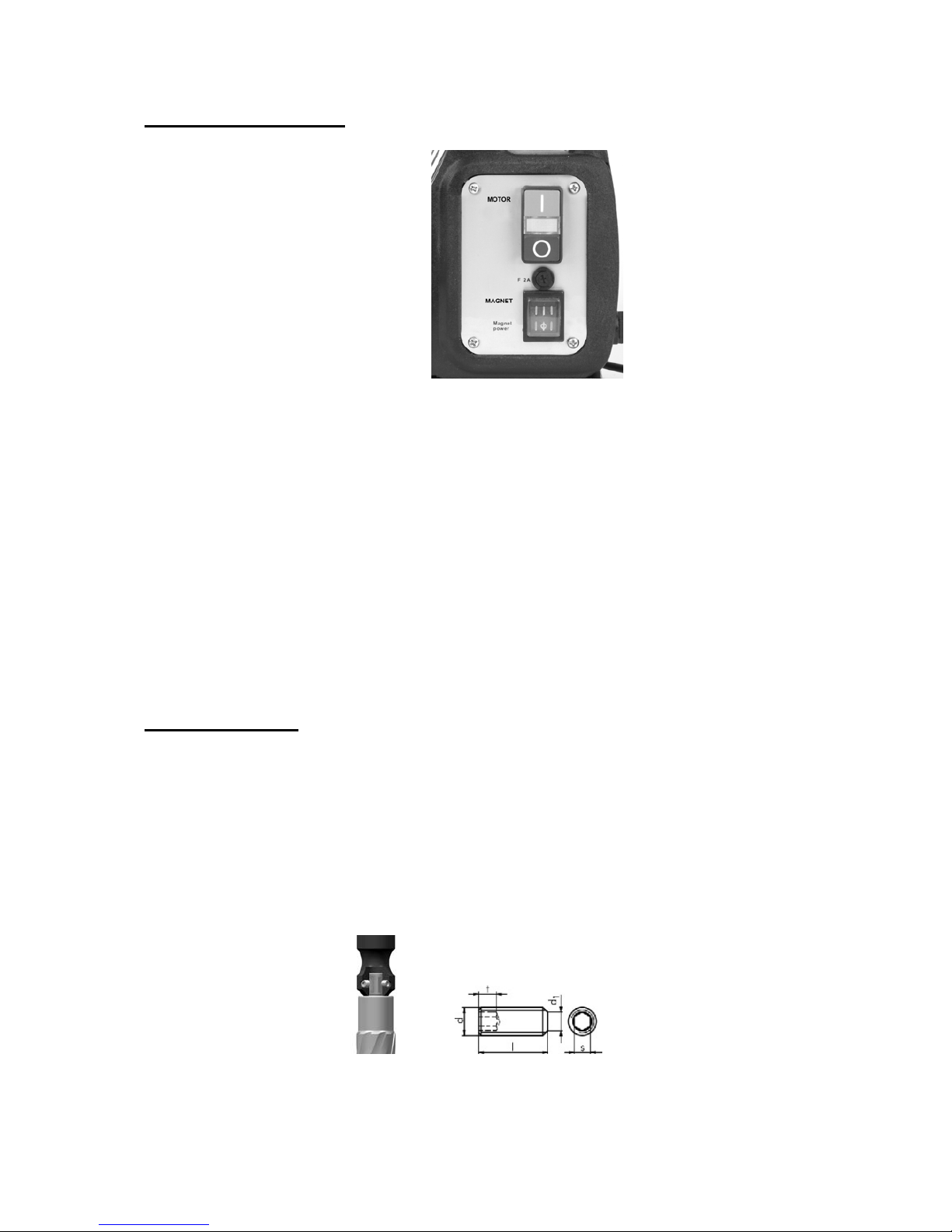

Switching on and off
•Check connecting line and plug on damages first!
•Push button MAGNET ON, in order to initiate the magnet and the magnetic
adhesion is guaranteed.
•When working on walls and ceilings, safe machine with safety chain.
•Push the button MOTOR ON to start the Motor.
•In case of a damaged magnet, the motor won’t start.
•To switch off machine proceed in reverse order: MOTOR OFF and then
MAGNET OFF!
Change of tools
How to work with annular cutters
•Push ejector pin (center pin) through head of annular cutter.
•Core drills with Weldon shank are tightened with clamping screws (DIN 913)
on both clamping surfaces.

13
How to work with twist drills
•The drill chuck is only to be used with twist drills
•Insert drill chuck with adaptor in the Weldon arbor.
•Insert twist drill in drill chuck and tighten.
Operating tips
First, place annular cutter with ejector pin on a marked centre or marking. Drilling
with ALFRA Rotabest cutters does not require much expenditure of force. Set the
cutter and spot-drill, until the entire cut edge is formed as a circle.
During the drilling process, the cutter should be cooled permanently. Optimal Cooling
is possible by internal cooling with our coolant unit.
During the drilling process, do not Stop the motor. After the process, cutter draws
back with running motor.
Remove chips and core after each drilling. Remove chips with Chip-Remover – do
not touch with bare hands – DANGER OF INJURY!
Cleaning
Danger of injuries by unintentional switching on. Pull plug prior to cleaning.
Clean motor by means of dry compressed air (from the outside).
Check connecting lines on damages.
Clean and grease sliding surfaces regularly. Should, nevertheless, lateral play arise
by wear of the dovetail guide, this could be adjusted by adjusting the laterally
positioned set screw.
Carbon brushes should be replaced after appr. 250 hours running time.
After the work is finished, we recommend to store the Metal Core Drilling Machine in
the transport case in a lying position.

14
Maintenance and repair
Maintenance, checks and repairs are only to be made by electronic specialists
according to the valid regulations of the respective country.
The Metal Core Drilling Machine MAX 35/50 Plus should be serviced after appr. 250
hours running time by our Alfra workshop or appointed dealers.
Only use genuine spare parts.
Spare part list at the end of this operation manual.
Guarantee
For our ALFRA Rotabest Metal Core Drilling Machines we grant guarantee
according to the legal and regional regulations (proven by invoice).
CE Declaration of Conformity
We declare in our exclusive responsibility, that this product correspond to the
following standards and specifications:
Specification 89/392/EWG, 91/368/EWG
DIN EN 292 part 1 and 2
DIN EN 60204 part 1
DIN VDE 0740 T
The proof of an electromagnetic amicability took place according the
appropriate EC-Specification 89/336/EWG after the following norms:
EN 61000-3-2:1995/A1:1998/A2:1998
EN 61000-3-3:1995
EN 55014-1:1993/ A1:1997 55014-2:1997
If the electric tool is modified without our authorization, this declaration will
lose its validity and the guarantee expires.
The sound pressure level at the work place might exceed 85 dp(A). In case
the user must wear hearing protectors.

15
Détails techniques
Nro. d’article: 17700
Description: MAX 35/50 Plus
Puissance: 1200 Watt
Vitesse sous charge: 570 1-min
Raccordement d’outil: 19 mm / ¾“ Weldon
Alimentation en lubrifiant: intégrée dans le système
Tension d’alimentation: se référer à la plaque de fabrication
Adhérence magnétique : 13000 N
Diamètre de perçage maximum dans l’acier :
- fraises à carotter 12 - 35 mm
- foret hélicoïdal 1 - 13 mm
Chanfreinage : Ø 10 – 40 mm
Profondeur de coupe : 50 mm
Course: 129 mm
Dimensions du
socle magnétique: 80 x 160 mm

16
Accessoires fournis avec l’appareil
malette de transport
dispositif de lubrification
sangle de sécurité
clé pour vis à 6 pans creux 2,5 mm
clé pour vis à 6 pans creux 4,0 mm
clé pour vis à 6 pans creux 6,0 mm
mandrin de couronne dentée 1 – 13 mm
Avant la mise en marche:
lire absolument la notice d’emploi
respecter les consignes de sécurité !
Conditions d’utilisation
Cet appareil est conçu pour des travaux de caractère industriel ou
artisanal, dans un endroit protégé des intempéries, pour percer des
trous avec des fraises à carotter ou des forets dans des matériaux dont la surface est
magnétisable et pour effectuer des travaux de
filetage. Il peut être utilisé horizontalement, verticalement ou à bras
levés.
Conseils de sécurité
Danger d’accident !
Pendant des travaux de perçage sur murs ou plafonds, l’appareil doit
être impérativement maintenu avec la courroie de sécurité fournie avec
la machine car l’appareil perd son adhérence magnétique dès que
l’alimentation en courant est interrompue.

17
La tige d’éjection libère automatiquement la débouchure.
Si la tige est mal utilisée, elle peut casser.
Assurez vous que les fiches, prises et fils électriques que vous utilisez sont en bon
état. Vérifiez les régulièrement.
Equipement de protection personnelle
Pendant les travaux avec cette machine, nous recommandons à ses utilisateurs de
porter des lunettes de sécurité, des chaussures adéquates, une
protection accoustique, une protection pour les cheveux (surtout s’ils sont longs),
un casque et une blouse de travail,
La tension du réseau d’alimentation électrique doit être identique avec
celle de la machine.
Conseils de sécurité
La surface où le socle magnétique sera posé doit être plane, propre et sans rouille.
Éliminez les couches de peinture ou de mastic auparavant.
Si vous travaillez des matériaux non magnétisables, utilisez notre système
à vide Rotabest Vacubest (Nro. d’article 18150).
Ne faites en aucun cas des travaux d’électro-soudure sur l’élément sur lequel la
perceuse sera employée.
Avant tous travaux, fixer le dispositif de lubrification pour que le refroidissement soit
assuré.
Danger d’accident et d’électrolution !
Pour des travaux sur murs et plafonds nous conseillons le refroidissement avec une
bombe de lubrifiant Alfra BIO 2000 – Nro. d’article 21010.

18

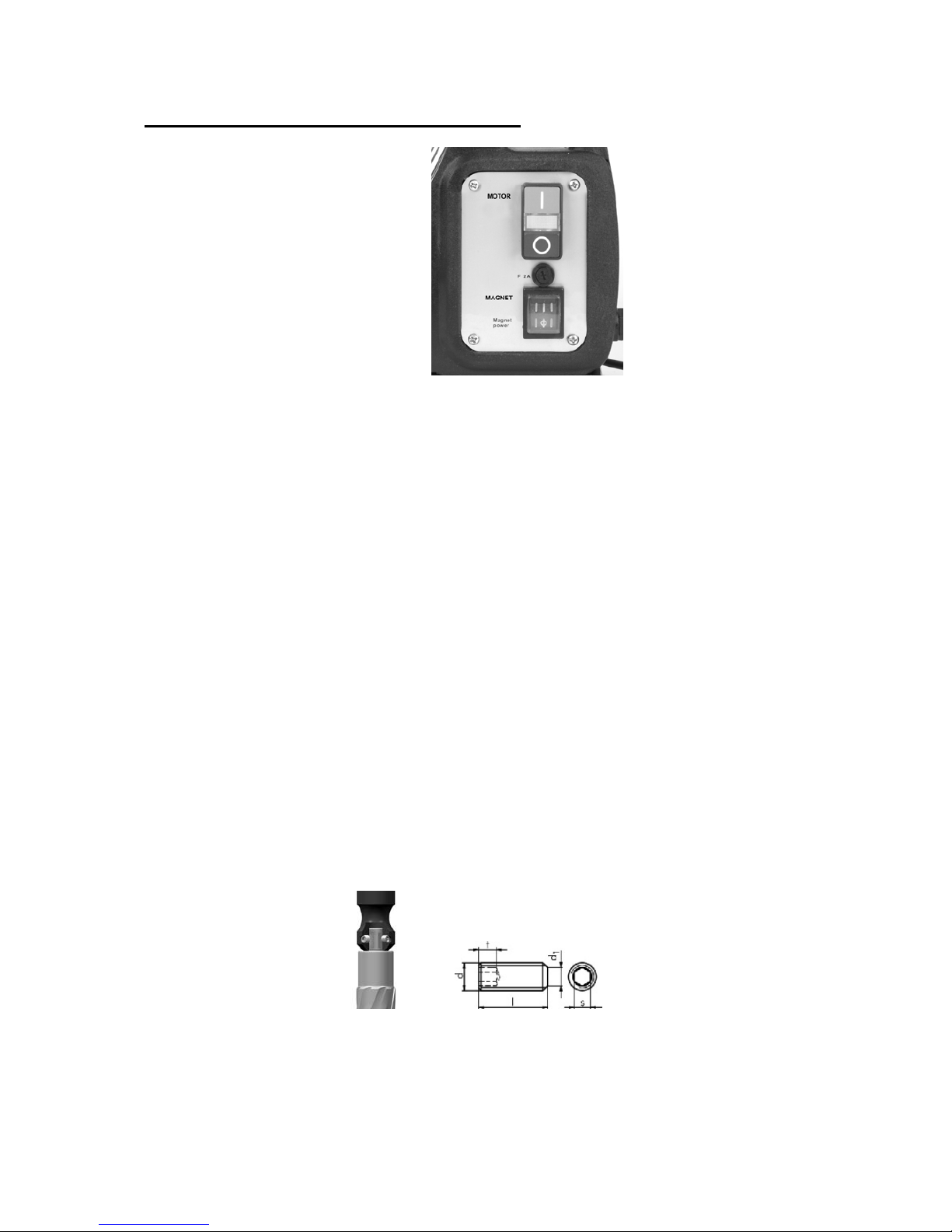

Mise en marche et arrêt de la perceuse
•Assurez vous du bon état des fiches, prises et fils électriques.
•Appuyez sur la touche MAGNET (Aimant) pour que le socle magnétique
adhère et que la stabilité de l’appareil soit garantie.
•Pour des travaux sur murs et plafonds, attachez la perceuse avec la courroie
de sécurité.
•Mettre le moteur en marche avec la touche MOTOR ON.
•La mise an arrêt se fait alors dans le sens contraire, c’est-à-dire d’abord
MOTOR OFF puis MAGNET OFF.
Changement d’outils
Pour des travaux avec des fraises à tige Weldon
•Placer la tige d’éjection (ou pointeau de centrage) dans la tête de la
fraise.
•Les fraises à tige Weldon sont fixées avec des vis (DIN 913) sur les
deux surfaces plates prévues à cet effet.
.
Pour des travaux avec des forets hélicoïdaux

19
•Le mandrin de changement rapide est utilisé uniquement
pour les opérations de perçage avec des forets hélicoïdaux.
•Ajuster le mandrin avec l’adaptateur dans le porte-outil Weldon.
•Insérer le foret hélicoïdal dans le mandrin et le verrouiller.
Conseils d’opération
Tout d’abord placer la fraise avec la pointe de centrage et la tige d’éjection sur
un point déjà amorcé au pointeau ou fissuré. Le perçage avec les fraises Alfra
Rotabest ne demande pas d’efforts particuliers. Placer la fraise et percer la pièce de
travail jusqu’à ce que toute la surface à couper soit amorcée.
Pendant le perçage la fraise doit être continuellement refroidie. Un
refroidissement optimal est assuré avec le dispositif de lubrification (b) par
refroidissement intérieur.
Ne pas arrêter le moteur pendant le perçage. Une fois le perçage terminé, retirez la
fraise pendant que le moteur est encore en marche.
Après chaque opération de perçage, retirer la débouchure et les copeaux.
Ne jamais essayer de les enlever avec les doigts - Danger de blessure !
Nettoyage et entretien
Attention ! Débranchez l’appareil avant tout nettoyage de l’appareil !
Dépoussiérer la partie extérieure du moteur à l’air comprimé.
Contrôler l’état du fil d’alimentation électrique.
Nettoyez et lubrifiez régulièrement les surfaces lisses. Si par l’usure on observe
un certain jeu latéral, on peut y remédier en ajustant les vis sans tête (K) situées
sur le coté.
Les charbons doivent être changés après environ 250 heures d’emploi de la
machine.
Nous recommandons de stocker la perceuse dans la malette de transport en position
horizontale après l’emploi.

20
Révision et réparation
Seuls les électrotechniciens sont aptes à contrôler, réviser ou réparer ces appareils
en respectant les directives valides appliquées dans leur pays.
Après environ 250 heures de travail les perceuses MAX 35/50 Plus doivent être
révisées à l’atelier ALFRA ou par un atelier agréé par ALFRA.
Utilisez exclusivement les pièces de rechange de la marque ALFRA.
Voir la liste des pièces détachées à la fin de cette notice d’emploi.
Garantie
Les conditions de garantie sont en concordance avec les directives légales
appliquées en Allemagne (la facture sert de preuve).
Déclaration de Conformité aux Normes CE
Nous déclarons sous notre responsabilité exclusive que ce produit correspond
aux normes et recommandations suivantes :
Recommandation 89/392/EWG, 91/368/EWG
DIN EN 292 T.1 et 2
DIN EN 60204 T.1
DIN VDE 0740T
Preuve de compatibilité électro-magnétique : d’après les recommandations
89/336/EWG et selon les normes :
EN 61000-3-2:1995/A1:1998/A2:1998
EN61000-3.3:1995
EN55014-1:1993/A1:1997 55014-2:1997
Au cas où la machine électrique subit des modifications sans notre
autorisation explicite, cette déclaration perd sa validité et la garantie
expire immédiatement.
Le niveau de pression accoustique au poste de travail peut dépasser 85dB(A) :
il est donc nécessaire que l’utilisateur porte une protection acoustique.
