Allen + Roth LF1281-BR4-46LFC-R User manual

1
Français p.
Français p.
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
ATTACH YOUR RECEIPT HERE
JOIGNEZ VOTRE REÇU ICI
ADJUNTE SU RECIBO AQUÍ
MODEL #LF1281-BR4-46LFC-R
Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-439-9800, 8 a.m. - 8
p.m., EST, Monday - Sunday. You may also contact us anytime at Lowes.com/allenandroth
ITEM #2592462
LED Linear Decorative Light
Français p. 9
Español p. 17
Serial Number Purchase Date
VR20206

2
TABLE OF CONTENTS
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A End Cap 2
B Fixture Pan 1
C Diffuser 1
D ReadyAnchorTM 2
E 5-Light Setting Button 1
AB
E
D
C
PACKAGE CONTENTS............................................................................................................................................ 2
HARDWARE CONTENT ..........................................................................................................................................3
PREPARATION ........................................................................................................................................................3
SAFETY INFORMATION..........................................................................................................................................3
5 LIGHT SETTING BUTTON....................................................................................................................................4
ASSEMBLY INSTRUCTIONS ..................................................................................................................................4
CARE AND MAINTENANCE....................................................................................................................................8
TROUBLESHOOTING .............................................................................................................................................8
WARRANTY .............................................................................................................................................................8
REPLACEMENT PARTS LIST .................................................................................................................................8

3

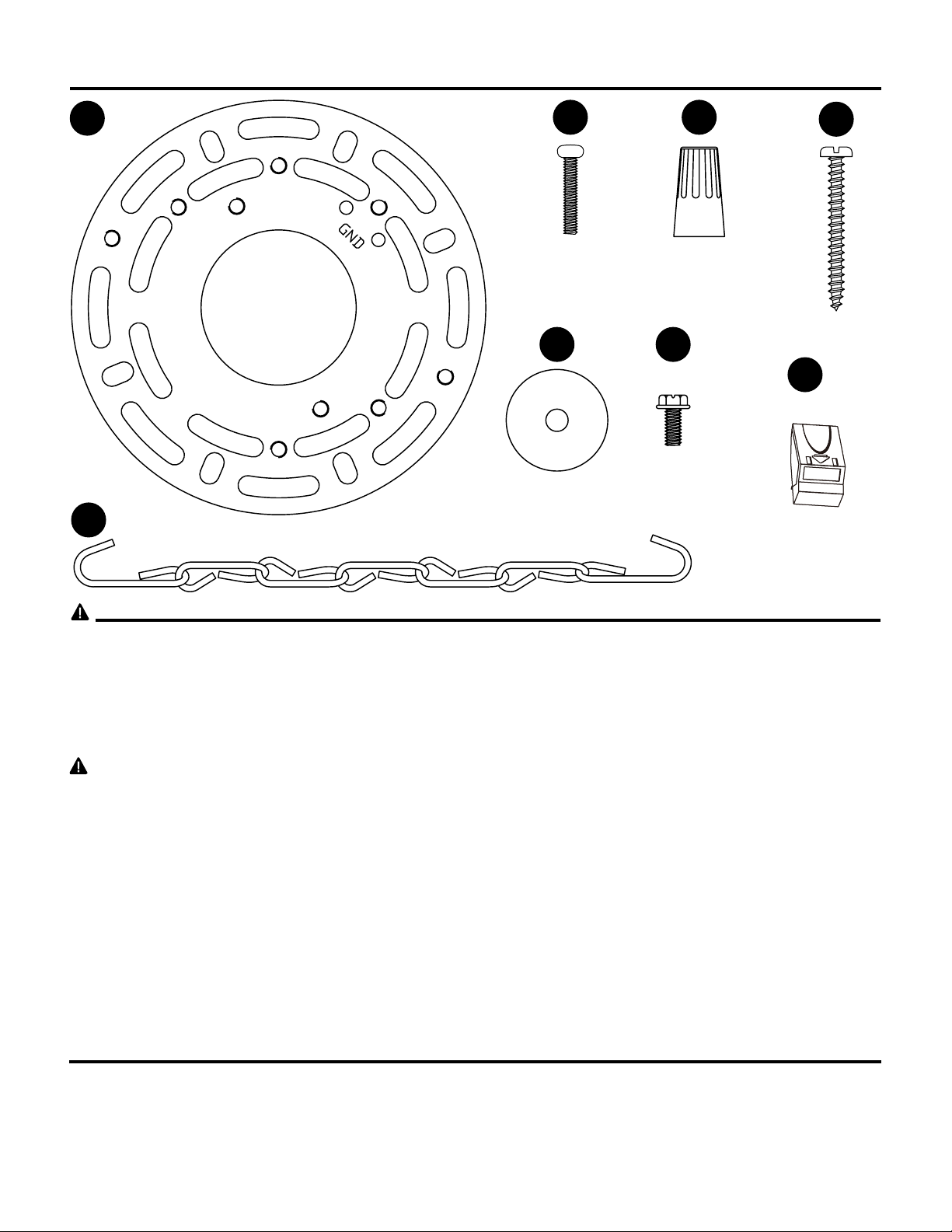

HARDWARE CONTENT (shown actual size)
AA BB
DD
CC EE
FF GG HH
Mounting Bracket
Qty. 1
Wire Nut
Qty. 1
Green Ground Screw
Qty. 1
Mounting Screw
Qty. 4
Support Chain
Qty. 1
Wood Screw
Qty. 2
Washer
Qty. 2
SAFETY INFORMATION
WARNING
CAUTION
Please read and understand this entire manual before attempting to assemble, operate or install the product.
• Do not look directly at LEDs for extended periods of time.
• For INDOOR Damp Locations.
• For electrical requirements, see xture. Minimum 90°C supply conductors.
• NOTE: THIS FIXTURE IS DIMMABLE BY SPECIFIC FORWARD PHASE ELECTRONIC (TRIAC) DIMMERS. Dimmers tested to be compatible
with this xture are the Lutron: Skylark®SCL-153P*, Diva®DVCL-153P*, Maestro®MACL-153M*, Toggler®TGCL-153P*, Lumea®LECL-153P*,
Caseta®PD- 6WCL*, Eaton Halo®SAL06P*. (This list of dimmers does not imply any guarantee or warranty of compatibility with a particular
application. Dimmers not listed do not imply non-compatibility.)
Do not leave bare wires exposed.
Shut off power at the circuit breaker or fuse panel before removing the old xture or installing a new one.
Changes or modications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the
equipment.
• If you are unsure if the electrical box is properly grounded, if the box is plastic and has no ground wire, or if you are unfamiliar with the methods of
properly grounding xture, consult a qualied electrician.
• NOTE: This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
• NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that the interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures: 1) Reorient or relocate the receiving antenna. 2) Increase the separation
between the equipment and receiver. 3) Connect the equipment into an outlet on a circuit different from that of the receiver. 4) Consult the dealer or
an experienced radio/TV technician for help.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any
part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 45 minutes
Tools Required for Assembly (not included): Ladder,Safety goggles,Phillips screwdriver,Flathead screwdriver, Power drill with drill bits,Wrench
Helpful Tools (not included): toggle bolts
Wire Connector
Qty. 2
(Pre-installed on the
fixture as picture.6)

4
1
2
5 Light Setting Button
ASSEMBLY INSTRUCTIONS
Hardware Used
The 5 light Setting Button (E) is located along the top edge side of
the xture that allows the color temperature of the light to be adjusted
between 5 values: 2700K,3000K, 4000K, 5000K, 6500K.
Press button until desired color temperature is achieved.
NOTE: Default setting is 4000K
Removable button
Optional: To remove the 5 light Setting Button (E) from view, pull the
switch out from the slot connected to the xture pan (B). NOTE: Save
and re-install the tab to change color temperature setting if desired.
1. Carefully push in on the diffuser (C) near one end and slide the
diffuser (C) into the end cap (A) until opposite end of the diffuser clears
other end cap (A) . Remove the diffuser (C) .
2. Align a pair of threaded holes in universal mounting bracket (AA)
with mounting keyhole slots located around the center of the xture pan
(B). Attach xture mounting screws (BB) into 2 of the threaded holes,
leaving it extended about 3/8 in. below the ceiling line.
E
A
C
C
A
B
1
AA
BB
Mounting Bracket Qty. 1
Mounting Screws Qty. 2
E
AC
1
2
B
2
BB
KeyHole Slots
BB
AA

5
3
4
5a
Hardware Used
Hardware Used
3. Attach mounting bracket (AA) to the electrical box, using existing
electrical box screws (BB).
4. Using support chain (DD), connect one end to back of xture pan
(B) in the specially designed slots. Hook the other end of the support
chain (DD) to the electrical box to temporarily hold the xture for wiring.
From the backside of the xture, pull the xture wires through the center
hole of the pan.
5. Option 1:The xture must be properly grounded! Connect the xture
ground wire to the ground wire from the electrical box using wire nut
(CC).
DD
CC
Support Chain Qty. 1
Wire Nut Qty. 1
B
BB
CC
DD
Hardware Used
AA
BB
Mounting Bracket Qty. 1
Mounting Screws Qty. 2
3/8 in./
1 cm
BB
BB
DD
Ground wires are normally green
or bare copper.

6
5b
6
Hardware Used
Hardware Used
5b. Option 2: If a metal electrical box is used as part of a grounded
system, attach the ground wire from the back of the xture pan with the
green ground screw (GG) and attach the grounding wire to the mount-
ing bracket (AA).
6. Insert the black supply lead into the wire connector attached to the
black xture wires. Next, insert the white supply lead into wire connector
attached to the white xture wires.
Push all excess wire back into the electrical box.
7. Remove the support chain (DD). Insert the rst screw (BB) head into
the longer, straight keyhole slot , slide the xture until the rst screw
(BB) is fully captured by the slot. Pivot the entire xture pan (B) and
maneuver until the second screw head (BB) inserts into curved keyhole
slot . Once the screws (BB) are fully engaged, maneuver the xture
pan (B) into it’s desired position and tighten the screws (BB). NOTE:
Over tightening can cause the metal pan to deform and make the diffus-
er difcult to install.
GG
HH
Green Ground Screw Qty. 1
Wire Connector Qty. 2
GG
A
GG
1
2
2
1
7
BB
BB
B

7
2
1
8a
8b
9
8a. DRYWALL: For added support on the outer ends, use a hand held
Phillips head screwdriver to install the pre-installed ReadyAnchorTM
(D). As the ReadyAnchor (D) turns, it will break free from its plastic
base. Continue turning to puncture into the drywall and tighten until
the ReadyAnchor (D) bottoms out. Do not OVERTIGHTEN. If the
ReadyAnchor (D) does not fully seat due to interference from a wooden
stud, the ReadyAnchor (D) should be removed and replaced with the
wood screw (EE) and washer (FF) provided. NOTE: Being securely
mounted to an electrical box is the principle means of support for the
xture pan (B). If the electrical box is not properly secured, alternative
mounting methods such as toggle bolts (not included) should be used to
secure xture.
8b. WOOD: Locate the 3/4 in. open holes for mounting at each end of
xture pan (B) and drill a 3/32 in. pilot hole in the center. If a wooden
stud is encountered, use the wood screws (EE) and washers (FF)
provided to secure xture directly to stud. Do NOT OVERTIGHTEN.
9. Depress the middle of the diffuser (C) while sliding that end into the
end cap (A) . Maneuver the other end into opposite end cap (A) until
the diffuser seats equally in each end cap (A) . Restore power.
FF
EE
B
D
C
A
A
C
Hardware Used
EE
FF
Wood Screw Qty. 2
Washer Qty. 2
3/32 in.
0,24 cm
1
2

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
PART DESCRIPTION PART #
A ZH-LF1281-F46-BR4 1
CARE AND MAINTENANCE
TROUBLESHOOTING
WARRANTY
Periodically clean the xture and diffuser using a mild, non-abrasive cleaner and soft cloth. When cleaning the xture, make sure the power is
turned off. Do not spray cleaner directly onto any part of the xture or LEDs.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Light does not come on. 1. Power/ light switch is off.
2. Fixture not properly wired to junction box.
3. Bad switch.
1. Verify power supply and light
switch is on.
2. Check wiring connections.
3. Test or replace switch.
Fuse blows or circuit breaker
trips when light is turned on. 1. Discontinue use. 1. Call customer service
The manufacturer warrants this lighting xture to be free from defects in materials and workmanship for a period of
(10) years from the date of original purchase by the consumer. The xture is not warrantied for use in a commercial
or retail application. The warranty is limited to use in a residential environment. We will repair or replace (at our
option) the unit in the original color and style if available, or in a similar color and style if the original item has been
discontinued, without charge. Defective units must be properly packed and returned to the manufacturer with a letter
of explanation and your original purchase receipt showing date of purchase. Call 1-800-291-8838 to obtain a return
authorization number and an address where to ship your defective product. Note: C.O.D. shipments will NOT be
accepted. The liability of the manufacturer is in any case limited to replacement of the defective light xture product.
The manufacturer will not be liable for any other loss, damage, labor costs or injury which is caused by the product.
This limitation upon the liability of the manufacturer includes any loss, damage, labor costs or injury which is (I)
to person or property or otherwise; (II) incidental or consequential in nature; (III) based upon theories of warranty,
contract, negligence, strict liability, tort, or otherwise; or (IV) directly, or indirectly related to the sale, use, or repair of
the product. This warranty gives you specic rights, and you may also have other rights which vary from state to state.
Printed in China

9
MODÈLE #LF1281-BR4-46LFC-R
ARTICLE #2592462
Lampe d’éclairage
décoratif linéaire à DEL
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez notre service à la clientèle au
1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au dimanche. Vous pouvez également communiquer avec nous en tout temps à partir de
la page Lowes.com/allenandroth.
Numéro de série : Date d’achat :
VR20206

10
CONTENU DE L’EMBALLAGE
CONTENU DE L’EMBALLAGE ................................................................................................................................10
QUINCAILLERIE INCLUSE .....................................................................................................................................11
PRÉPARATION ........................................................................................................................................................11
CONSIGNES DE SÉCURITÉ...................................................................................................................................11
BOUTON DE RÉGLAGE DE LA LUMIÈRE À 5 POSITIONS...................................................................................12
INSTRUCTIONS POUR L’ASSEMBLAGE...............................................................................................................12
ENTRETIEN .............................................................................................................................................................16
DÉPANNAGE ...........................................................................................................................................................16
GARANTIE ...............................................................................................................................................................16
LISTE DES PIÈCES DE RECHANGE......................................................................................................................16
TABLE DES MATIÈRES
PIÉCE DESCRIPTION QUANTITÉ
A Embout 2
B Support du luminaire 1
C Diffuseur 1
D ReadyAnchorTM 2
EBouton de réglage de la
lumière à 5 positions 1
AB
E
D
C

11
AA BB
DD
CC EE
FF GG
Support de xation
Qté : 1
Capuchon de connexion
Qté : 1
Vis de mise à
la terre verte
Qté : 1 capuchon de
connexion
Qté : 2
Vis de montage
Qté : 4
Chaîne de support
Qté : 1
Vis à bois
Qté : 2
Raccordement instantané
déjà installés comme
illustré 6
Rondelle
Qté : 2
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage avec la liste des pièces
et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 45 minutes
Outils nécessaires pour l’assemblage (non inclus) : échelle, lunettes de sécurité, tournevis cruciforme, tournevis à tête plate, perceuse électrique
avec forets, clé
Outils utiles (non inclus) : boulons à ailettes
QUINCAILLERIE INCLUSE (grandeur réelle)
RENSEIGNEMENTS RELATIFS À LA SÉCURITÉ
AVERTISSEMENT
ATTENTION
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler, d’installer ou d’utiliser l’article.
• Ne regardez pas directement les DEL pendant de longues périodes.
• Pour les lieux humides INTÉRIEURS.
• Référez-vous au luminaire pour connaître les exigences électriques. Conducteurs d’alimentation d’au moins 90 °C.
• REMARQUE : L’INTENSITÉ DE CE LUMINAIRE PEUT ÊTRE RÉGLÉE À L’AIDE DE GRADATEURS ÉLECTRONIQUES À PHASE
ASCENDANTE (TRIAC) PARTICULIERS. Voici les gradateurs dont la compatibilité avec ce luminaire a été éprouvée – Lutron : Skylark®SCL-
153P*, Diva®DVCL-153P*, Maestro®MACL-153M*, Toggler®TGCL-153P*, Lumea®LECL-153P*, Caseta®PD- 6WCL*, Eaton Halo®SAL06P*.
(Cette liste de gradateurs ne garantit pas la compatibilité d’un luminaire pour une utilisation en particulier. L’absence de gradateurs sur cette liste
n’indique pas nécessairement leur incompatibilité.)
Ne laissez pas de ls dénudés exposés.
Coupez le courant au panneau central de disjoncteurs ou de fusibles avant de retirer l’ancien luminaire ou d’en installer un nouveau.
Les modications non autorisées expressément par la partie responsable de la conformité peuvent annuler le droit de l’utilisateur de se servir de
cet appareil.
• Si vous n’êtes pas certain que le coffret de branchement est correctement mis à la terre, si le coffret est en plastique et dépourvu de l de mise à
la terre ou si vous méconnaissez les méthodes de mise à la terre, consultez un électricien qualié.
• REMARQUE : Cet appareil est conforme à l’alinéa 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes:(1)
cet appareil ne doit provoquer aucune interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles
pouvant causer un fonctionnement indésirable.
• REMARQUE : Cet appareil a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à
l’alinéa 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une
installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément
aux instructions, risque de provoquer des interférences nuisibles aux communications radio. Cependant, tout risque d’interférence ne peut être
totalement exclu. S’il constate des interférences lors de la réception d’émissions de radio ou de télévision (il suft, pour le vérier, d’allumer et
d’éteindre successivement l’appareil), l’utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette n, il devra : 1) réorienter
ou déplacer l’antenne de réception; 2) augmenter la distance entre l’équipement et le récepteur; 3) brancher l’appareil sur une prise de courant
appartenant à un circuit différent de celui du récepteur; 4) consulter le détaillant ou un technicien en radio ou en télévision expérimenté an
d’obtenir de l’aide.
HH

12
1
2
E
A
C
C
A
B
1
E
AC
Bouton de réglage de la lumière à 5 positions
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Le bouton de réglage de la lumière à 5 positions (E) est situé sur le
bord supérieur du luminaire et permet d’ajuster la température de cou-
leur de la lumière entre 5 valeurs : 2 700 K, 3 000 K, 4 000 K,
5 000 K, 6 500 K.
Appuyez sur le bouton jusqu’à ce que la température de couleur sou-
haitée soit atteinte.
REMARQUE : Le réglage par défaut est 4 000 K.
Bouton amovible facultatif :
Pour dissimuler bouton de réglage de la lumière à 5 positions (E),
retirez-le de la fente reliée au support du luminaire (B). REMARQUE :
Mettez de côté la languette et réinstallez-la pour modier le réglage de
la température de couleur si vous le souhaitez.
1. Retirez la plaque de montage (A) du diffuseur (C) en glissant dans
la direction des fentes les plus proches des vis de montage (AA), puis
en soulevant. Maintenez la plaque de montage (A) jusqu’à la boîte de
jonction dans l’orientation de montage du luminaire souhaitée.
2. Tirez les ls d’alimentation noir, blanc et de mise à la terre du coffret
de branchement et faites-les passer dans le trou au centre de la plaque
de montage (A). Les ls de mise à la terre peuvent être verts ou en
cuivre dénudé. Fixez la plaque de montage (A) au coffret de branche-
ment à l’aide des vis de montage (AA) fournies.
AA
BB
Support de xation Qté : 1
Vis de montage Qté : 2
1
2
Fentes en forme de
trou de serrure
B
2
BB
BB
AA

13
3
4
5a
B
BB
CC
DD
3/8 in./
1 cm
BB
BB
DD
Quincaillerie utilisée
Quincaillerie utilisée
3. Fixez le support de xation (AA) au coffret de branchement à l’aide
des vis du coffret de branchement existantes.
4. Fixez une extrémité de la chaîne de support (DD) à l’arrière du sup-
port du luminaire (B) dans les fentes spécialement conçues à cet effet.
Accrochez l’autre extrémité de la chaîne de support (DD) au coffret de
branchement an de maintenir temporairement le luminaire en place
durant le câblage. À partir de l’arrière du luminaire, faites passer les ls
du luminaire dans le trou central du support du luminaire.
5a. Option 1 : Le luminaire doit être mis à la terre de façon appropriée!
Raccordez le l de mise à la terre du luminaire au l de mise à la terre
du coffret de branchement à l’aide d’un capuchon de connexion (CC).
DD
CC
Chaîne de support Qté : 1
Capuchon de connexion Qté : 1
Quincaillerie utilisée
AA
BB
Support de xation Qté : 1
Vis de montage Qté : 2
Les ls de mise à la terre sont
normalement verts ou en cuivre nu.

14
5b
6
GG
A
GG
Quincaillerie utilisée
Quincaillerie utilisée
5b. Option 2 : Si un coffret de branchement métallique est utilisé com-
me élément d’un système mis à la terre, xez le l de mise à la terre
par l’arrière du support du luminaire avec la vis de mise à la terre verte
(GG) et reliez le l de mise à la terre au support de xation (AA).
6. Insérez le l d’alimentation noir dans le capuchon de connexion
raccordé aux ls noirs du luminaire. Ensuite, insérez le l d’alimentation
blanc dans le capuchon de connexion raccordé aux ls blancs du
luminaire.
Enfoncez tout l’excédent des ls à l’intérieur du coffret de branchement.
7. Retirez la chaîne de support (DD). Insérez la tête de la première vis
(BB) dans la fente droite plus longue de l’encoche en trou de serrure,
puis faites glisser le luminaire jusqu’à ce que la première vis (BB) soit
entièrement insérée dans la fente. Faites pivoter l’ensemble du support
du luminaire (B) et manœuvrez jusqu’à ce que la tête de la deuxième
vis (BB) s’insère dans la fente incurvée de l’encoche en trou de serrure.
Une fois que les vis (BB) sont complètement engagées, manœuvrez
le support du luminaire (B) dans la position souhaitée et serrez les vis
(BB). REMARQUE : Un serrage excessif risque de déformer le support
en métal et de rendre le diffuseur difcile à installer.
GG
HH
Vis de mise à la terre Qté : 1
Capuchon de connexion Qté : 2
1
2
2
1
7
BB
BB
B

15
2
1
8a
8b
9
FF
EE
B
D
C
A
A
C
3/32 in.
0,24 cm
8a. CLOISON SÈCHE : Pour un soutien accru des extrémités
extérieures, utilisez un tournevis cruciforme à main pour installer
le ReadyAnchorTM (D) préalablement positionné. Lorsque le
ReadyAnchor (D) tourne, il se libère de sa base en plastique.
Continuez de le tourner pour percer la cloison sèche, puis serrez
jusqu’à ce que le ReadyAnchor (D) atteigne le fond. Évitez de
SERRER EXCESSIVEMENT. Si le ReadyAnchor (D) ne se loge pas
complètement en raison de la présence d’un montant de bois, il doit
être retiré et remplacé par la vis à bois (EE) et la rondelle (FF) fournies.
REMARQUE : La xation à un coffret de branchement est le principal
soutien du support du luminaire (B). Si le coffret de branchement n’est
pas bien installé, d’autres méthodes d’installation doivent être utilisées
pour xer le luminaire, comme des boulons à ailettes (non inclus).
8b. BOIS : Repérez les trous de montage de 3/4 po à chaque extrémité
du support du luminaire (B) et percez un avant-trou à l’aide d’un foret
de 3/32 po au centre. Si vous touchez un montant de bois, utilisez les
vis à bois (EE) et les rondelles (FF) fournies pour xer le luminaire
directement au montant. ÉVITEZ DE SERRER EXCESSIVEMENT.
9. Appuyez sur le milieu du diffuseur (C) tout en glissant cette
extrémité dans l’embout (A) . Faites glisser l’autre extrémité dans
l’embout opposé (A) jusqu’à ce que le diffuseur soit inséré également
dans chaque embout (A) . Rétablissez l’alimentation électrique.
Quincaillerie utilisée
EE
FF
Vis à bois Qté : 2
Rondelle Qté : 2
1
2

16
PIÈCE DESCRIPTION NODE PIÈCE
A ZH-LF1281-F46-BR4 1
ENTRETIEN
DÉPANNAGE
GARANTIE
Nettoyez périodiquement le luminaire et le diffuseur à l’aide d’un nettoyant pour vitres doux et non abrasif et d’un linge doux. Assurez-vous que le
luminaire est éteint avant de le nettoyer. Ne vaporisez pas de produit nettoyant directement sur les pièces du luminaire ou sur les ampoules à DEL.
PROBLÈME CAUSE POSSIBLE ACTION CORRECTIVE
La lumière ne s’allume pas. 1. L’interrupteur se trouve en position d’arrêt.
2. Le luminaire n’est pas raccordé correctement
à la boîte de jonction.
3. L’interrupteur est défectueux.
1. Vériez que la prise de
courant est sous tension et
l’interrupteur est en position de
marche.
2. Vériez les connexions.
3. Testez ou remplacez
l’interrupteur.
Un fusible saute ou un
disjoncteur se déclenche
lorsque le luminaire est mis
sous tension.
1. Cessez l’utilisation. 1. Pour toute question, communiquez avec le service à
la clientèle.
LISTE DES PIÈCES DE RECHANGE
S’il vous manque une pièce ou si vous avez des questions concernant l’installation, veuillez téléphoner au service à la clientèle au 1-866-439-9800,
entre 8 h et 20 h (HNE), du lundi au dimanche.
Le fabricant garantit ce luminaire contre les défauts de matériaux ou de fabrication pour une période de dix (10) ans
à compter de la date d’achat originale. Le luminaire n’est pas garanti pour une utilisation commerciale ou de magasin
de détail. La présente garantie est limitée à l’utilisation dans un environnement résidentiel. Nous réparerons l’article
ou nous le remplacerons (à notre discrétion) par le même article, de la même couleur et du même style selon les
disponibilités, et ce, sans frais. Si l’article original n’est plus disponible, il sera remplacé par un article d’une couleur et
d’un style similaires. Les articles défectueux doivent être correctement remballés et retournés au fabricant avec une
lettre d’explication et le reçu original sur lequel gure la date d’achat. Composez le 1 800 291-8838 pour obtenir un
numéro d’autorisation de retour et l’adresse d’expédition des articles défectueux. Remarque : Aucun envoi C.R. ne
sera accepté. La responsabilité du fabricant se limite au remplacement des luminaires défectueux. Le fabricant n’est
pas responsable des pertes, des dommages, des frais de main-d’œuvre ou des blessures occasionnés par l’article.
Cette limite de responsabilité du fabricant inclut (I) les blessures ainsi que les pertes, les frais de main-d’œuvre et les
dommages matériels ou autres; (II) les dommages accessoires ou consécutifs; (III) les blessures, les pertes, les frais
de main-d’œuvre et les dommages reposant sur une théorie de garantie, de contrat, de négligence, de responsabilité
stricte, de délit ou autre; (IV) les blessures, les pertes, les frais de main-d’œuvre et les dommages directement ou
indirectement liés à la vente, à l’utilisation ou à la réparation de l’article. Cette garantie vous confère des droits précis.
Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une province à l’autre.
Imprimé en Chine

17
MODELO # LF1281-BR4-46LFC-R
ARTÍCULO n.º2592462
Luz decorativa lineal LED
VR20206
allen + roth®son marcas registradas de LF,
LLC. Todos los derechos reservados.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800 de 8 a.m. a 8 p.m. de lunes a domingo. Hora estándar del Este.
Número de serie: Fecha de compra:

18
CONTENIDO DEL PAQUETE .................................................................................................................................. 18
ADITAMENTOS........................................................................................................................................................19
PREPARACIÓN........................................................................................................................................................ 19
INFORMACIÓN DE SEGURIDAD............................................................................................................................19
BOTÓN DE LUZ DE 5 CONFIGURACIONES..........................................................................................................20
INSTRUCCIONES DE ENSAMBLAJE.....................................................................................................................20
CUIDADO Y MANTENIMIENTO...............................................................................................................................24
SOLUCIÓN DE PROBLEMAS .................................................................................................................................24
GARANTÍA ...............................................................................................................................................................24
LISTA DE PIEZAS DE REPUESTO .........................................................................................................................24
ÍNDICE
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Tapa para extremo 2
B Bandeja de la lámpara 1
C Difusor 1
D ReadyAnchorTM 2
EBotón de luz de 5 conguraciones 1
AB
E
D
C

19
ADITAMENTOS (se muestra en tamaño real)
AA BB
DD
CC EE
FF GG
Soporte de montaje
Cant. 1
Empalme plástico
Cant. 1
Tornillo
verde de puesta a tierra
Cant. 1
preinstalados de acuerdo
con la ilustración 6
Conector de cable
Cant. 2
Tornillo de montaje
Cant. 4
Cadena de soporte
Cant. 1
Tornillo para
madera
Cant. 2
Arandela
Cant. 2
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la
lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): escalera, gafas de seguridad, destornillador Phillips, destornillador de cabeza plana,
taladro eléctrico con brocas, llave inglesa
Herramientas útiles (no se incluyen): tornillos de ador
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PRECAUCIÓN
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. No hacerlo podría provocar descargas
eléctricas, incendios u otras lesiones, las que pueden ser peligrosas o incluso fatales.
• No mire directamente a las luces LED durante un período de tiempo prolongado.
• Solo para uso en INTERIORES.
• Para conocer los requisitos eléctricos, vea el accesorio para iluminación. Conductores de suministro de 90°C como mínimo.
• ESTE ACCESORIO PARA ILUMINACIÓN ES REGULABLE CON REGULADORES ELECTRÓNICOS DE LA INTENSIDAD DE LA LUZ DE
FASE DE AVANCE (TRIAC) ESPECÍFICOS. Los reguladores de la intensidad de la luz que se ha comprobado que son compatibles con este
accesorio para iluminación son el Lutron: Skylark®SCL-153P*, Diva®DVCL-153P*, Maestro®MACL-153M*, Toggler®TGCL-153P*, Lumea®LECL-
153P*, Caseta®PD-6WCL*, Eaton Halo®SAL06P*. (Esta lista de reguladores de la intensidad no implica absolutamente ninguna garantía de
compatibilidad con una aplicación en particular. El hecho de que no se mencione un regulador de la intensidad no implica que no sea compatible).
No deje al descubierto los cables pelados.
desconecte la alimentación eléctrica en el panel de cortacircuitos o de fusibles antes de retirar el accesorio para iluminación viejo o instalar uno
nuevo.
Los cambios o las modicaciones a esta unidad que no estén expresamente aprobados por la parte responsable del cumplimiento podrían
anular la autorización del usuario para utilizar el equipo. Se le advierte al usuario que todo cambio o modicación a esta unidad que no esté
expresamente aprobada por la parte responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
• Si no está seguro si la caja eléctrica está conectada a tierra adecuadamente o si la caja es de plástico y no tiene cable de conexión a tierra, o no
está familiarizado con los métodos para conectar adecuadamente a tierra el accesorio para iluminación, consulte a un electricista calicado.
• Este dispositivo cumple con la Parte 15 de las reglas FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo
no debe causar interferencia perjudicial y (2) debe aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar un
funcionamiento no deseado.
• Nota: Este equipo ha sido probado, y se ha vericado que cumple los límites para un dispositivo digital clase B, conforme a la sección 15 de
las reglas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de acuerdo con las instrucciones,
puede causar interferencia perjudicial para las comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en
una instalación en especial. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar al
encender y apagar el equipo, se recomienda al usuario que intente corregir la interferencia con una o más de las siguientes medidas: 1) Reoriente
o reubique la antena de recepción. 2) Aumente la separación entre el equipo y el receptor. 3) Conecte el equipo en un tomacorriente de un circuito
distinto del que está usando el receptor. 4) Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
HH

20
1
2
E
A
C
C
A
B
1
E
AC
Botón de luz de 5 conguraciones
INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
El botón de luz de 5 conguraciones (E) se encuentra a lo largo del
lado superior del borde de la lámpara que permite ajustar la tempera-
tura de color de la luz entre 5 valores: 2700K, 3000K, 4000K, 5000K,
6500K.
Pulse el botón hasta que se alcance la temperatura de color deseada.
NOTA: La conguración predeterminada es 4000.
Botón extraíble Opcional:
Para retirar Botón de luz de 5 conguraciones (E) de la vista, extraiga
el interruptor de la ranura conectada a la bandeja de la lámpara (B).
NOTA: Guarde y vuelva a instalar la pestaña para cambiar la congura-
ción de la temperatura de color si lo desea.
1. Empuje con cuidado en el difusor (C) cerca de un extremo y deslice
el difusor (C) en la tapa del extremo (A) hasta que el extremo opuesto
del difusor salga por la otra tapa del extremo (A) . Retire el difusor (C).
2. Alinee un par de oricios roscados en el soporte de montaje univer-
sal (AA) con las ranuras de montaje con forma de cerradura situadas
alrededor del centro de la bandeja de la lámpara (B). Fije los tornillos
de montaje (BB) de la lámpara en 2 de los oricios roscados y déjelos
extendidos alrededor de 9,52 mm por debajo de la línea del techo.
AA
BB
Soporte de montaje Cant. 1
Tornillo de montaje Cant. 2
1
2
Ranuras de bocallave
B
2
BB
BB
AA
