Alpha tools ASS 280 User manual

Art.-Nr.: 44.605.21 I.-Nr.: 01015 ASS 280
Gebrauchsanweisung
Elektro-Schwingschleifer
Operating Instructions
Electric vibrating grinder
Mode d´emploi
Ponceuse vibrante électrique
Instrucciones de servicio
Lijadora vibratoria
Istruzioni per l’uso
Vibro-rettificatrice elettrica
Brugsanvisning
El-rystepudser
Bruksanvisning
Elektrisk vibrationsslipmaskin
Käyttöohje
Sähkölaahintahiomakone
Návod k použití
Elektrická vibrační bruska
Navodilo za uporabo
Električni vibracijski brusilnik
Upute za uporabu
Elektricna vibraciona brusilica
Használati utasítás
Elektromos - szuperfiniselô
D
SLO
GB
F
E
I
DK
S
CZ
TR
HR
FIN

Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 1

2
VERWENDUNG
Der Schwingschleifer ist zum Schleifen
von Holz, Metall, Kunststoff und ähnli-
chen Werkstoffen unter Verwendung
des entsprechenden Schleifblatts be-
stimmt.
Technische Daten
Spannung 230 Volt
Leistungsaufnahme 280 Watt
Schleiffläche in mm 227 x 115
Schleifpapiergröße in mm 280 x 115
Schwingungen pro Minute
6.000-10.000 min-1
Vibration aw6,9 m/s2
Schalleistungspegel LWA 84,7 dB(A)
Schalldruckpegel LPA 97,7 dB(A)
Gewicht 2,5 Kg
Schutzisoliert II / 
Lieferumfang
ASS 280,
Staubfangsack,
Gebrauchsanweisung,
1 x Schleifpapier
Allgemeine
Sicherheitshinweise
–Bei allen Arbeiten (Reinigung der
Maschine, Schleifpapierwechsel u.ä.)
an der Maschine, vorher den Netz-
stecker ziehen!
–Ziehen Sie das Netzkabel immer am
Stecker aus der Steckdose.
–Benutzen Sie zum Schutze Ihrer
Gesundheit bei Schleifarbeiten eine
Staubmaske sowie eine Schutzbrille!
–Der Arbeitsplatz soll sauber und gut
beleuchtet sein.
–Achten Sie darauf, daß das zu bear-
beitende Werkstück ausreichend
gegen Wegrutschen gesichert ist.
–Halten Sie Kinder fern.
–Halten Sie Ihre Maschine im eigenen
Interesse stets sauber und kontrollie-
ren Sie nach der Schleifarbeit die
Maschine auf Beschädigungen.
–Vergewissern Sie sich, daß der Schal-
ter beim Anschluß ausgeschaltet ist.
–Sorgen Sie für sicheren Stand vor
allem auf Leitern und Gerüsten.
–Sollten Sie Beschädigungen feststel-
len, können Sie anhand der Explosi-
onszeichnung sowie der Teileliste
genau definieren und bei unserem
Kundenservice anfordern.
D

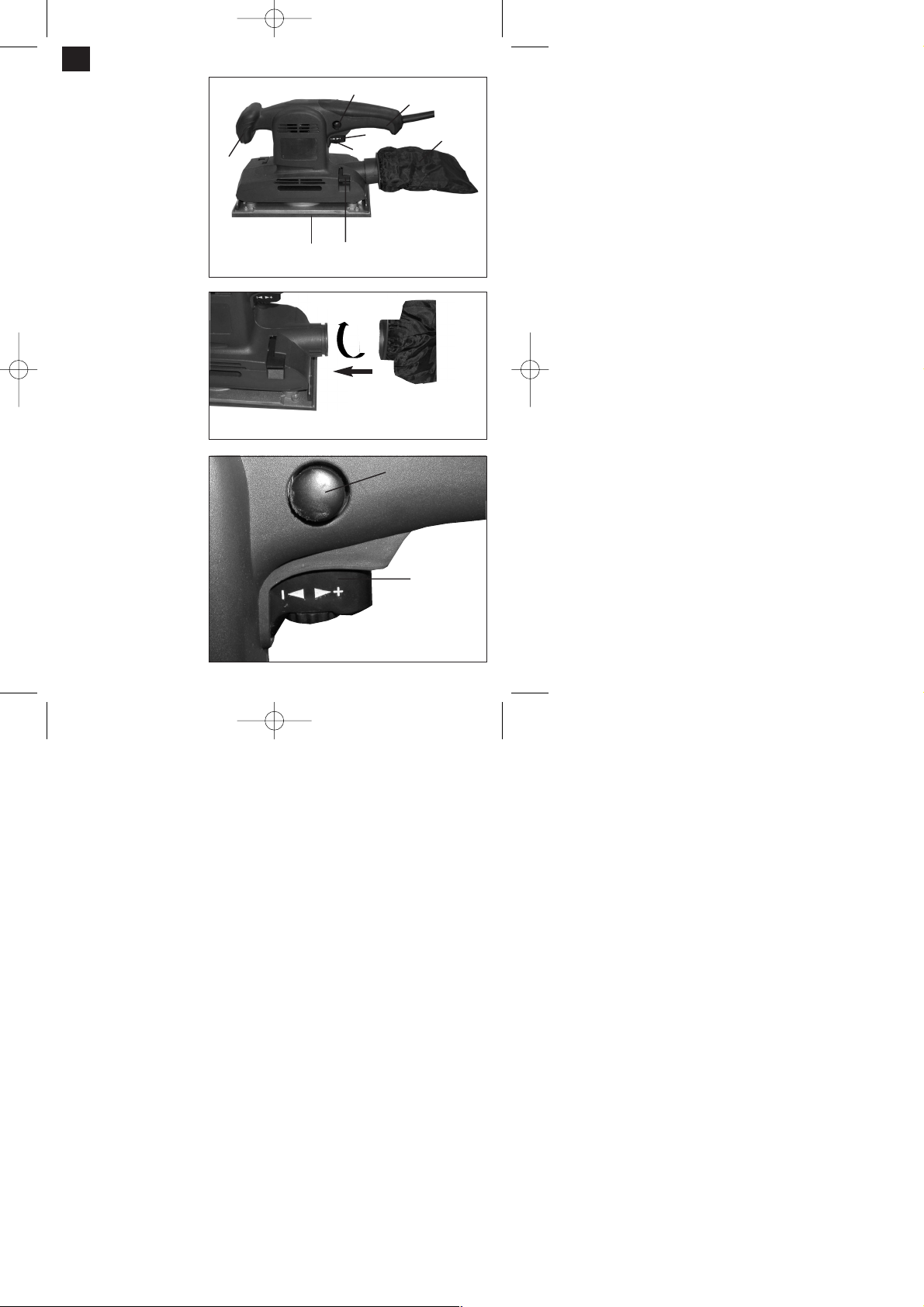

1 Frontgriff
2 Ein/Ausschalter
3 Drehzahlregler
4 Arretierknopf
5 Handgriff
6 Staubfangsack
7 Schleifplatte
8 Klemmvorrichtung
Montage des Staubfangsack.
Achtung!
Benutzung des Staubfangsackes ist aus
Gesundheitsgründen unbedingt erforder-
lich.
Ein-/Ausschalter
Einschalten: Schalter 2 eindrücken
Dauerbetrieb: Mit Arretierknopf 4 Schalter
2 sichern
Ausschalten: Schalter 2 kurz eindrücken









Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 2

3
Achtung!
Tragen Sie Schutzbrille und Staub-
maske.
Luftschlitze auch am Schwingschleifer
immer sauber und offen halten.
Die Schwingungen wurden nach ISO
5349 ermittelt.
Sonderzubehör
Schleifpapier
Körnung Verpackungs- Art.-Nr.
einheit
40 grob 10 44.602.10
60 mittel 10 44.602.11
100 fein 10 44.602.12
Um den Schwingschleifer optimal aus-
nutzen zu können, benutzen Sie
immer das Original-Sonderzubehör;
dies ist in jedem Fachhandel erhältlich.
Schleifpapierbefestigung
–Netzstecker ziehen.
–Schleifpapier in geöffnete Klemm-
vorrichtung einlegen und schließen.
–Straff über die Schwingplatte legen
und abermals klemmen.
–Achten Sie darauf, daß die Lochun-
gen mit der Schwingplatte überein-
stimmen.
Wartung
–Halten Sie Ihren Schwingschleifer
immer sauber.
–Benutzen Sie zum Reinigen des
Kunststoffes keine ätzenden Mittel.
–Halten Sie die Absauglöcher in der
Schwingplatte sauber.
–Achten Sie darauf, daß keine Flüs-
sigkeiten in das Gerät gelangen.
D


Augenschutz tragen!
Bei Staubentwicklung Atemschutz-
maske tragen!
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 3










4
Please read these operating instruc-
tions carefully with particular attention
to the safety notes. Always store these
operating instruccions together with
the vibrating grinder.
Technical data
Voltage 230 Volts
Power consumption 280 Watts
Grinding surface area 227 x 115 mm
Sandpaper size 280 x 115 mm
Vibrations per minute 6000-10,000
Sound pressure level LPA 84,7 dB(A)
Sound power level LWA 97,7 dB(A)
Vibration aw6,9 m/s2
Weight 2,5 kg
Totally insulated II / 
Included in delivery
ASS 280,
Dust bag
Operating instructions,
1 sheets of sandpaper
General safety notes
–Always remove the plug from the power
supply socket before carrying out any
maintenance or repair work such as
cleaning the sander or changing the
sandpaper!
–Always disconnect the machine by
removing the plug from the socket, not
by pulling on the mains cable.
–Always wear safety goggles and dust
mask when working.
–Keep the workplace clean and well illu-
minated.
–Ensure that the workpiece is sufficiently
secured so that you are able to work
safety and effectively.
–Keep children away from the machine.
–Always keep your machine clean, and
check for possible defects of damage
after every job.
–Always ensure that the switch is swit-
ched off before you insert the plug into
the power supply socket.
–Ensure that any platforms you are wor-
king on are sturdy and stable.
–If the machine is damaged, use the
exploded diagram and the spare parts
list to determine the precise cause of
the damage, and order any neccessary
parts from Customer
Service.
–The pad sander is not designed for wet
sanding.

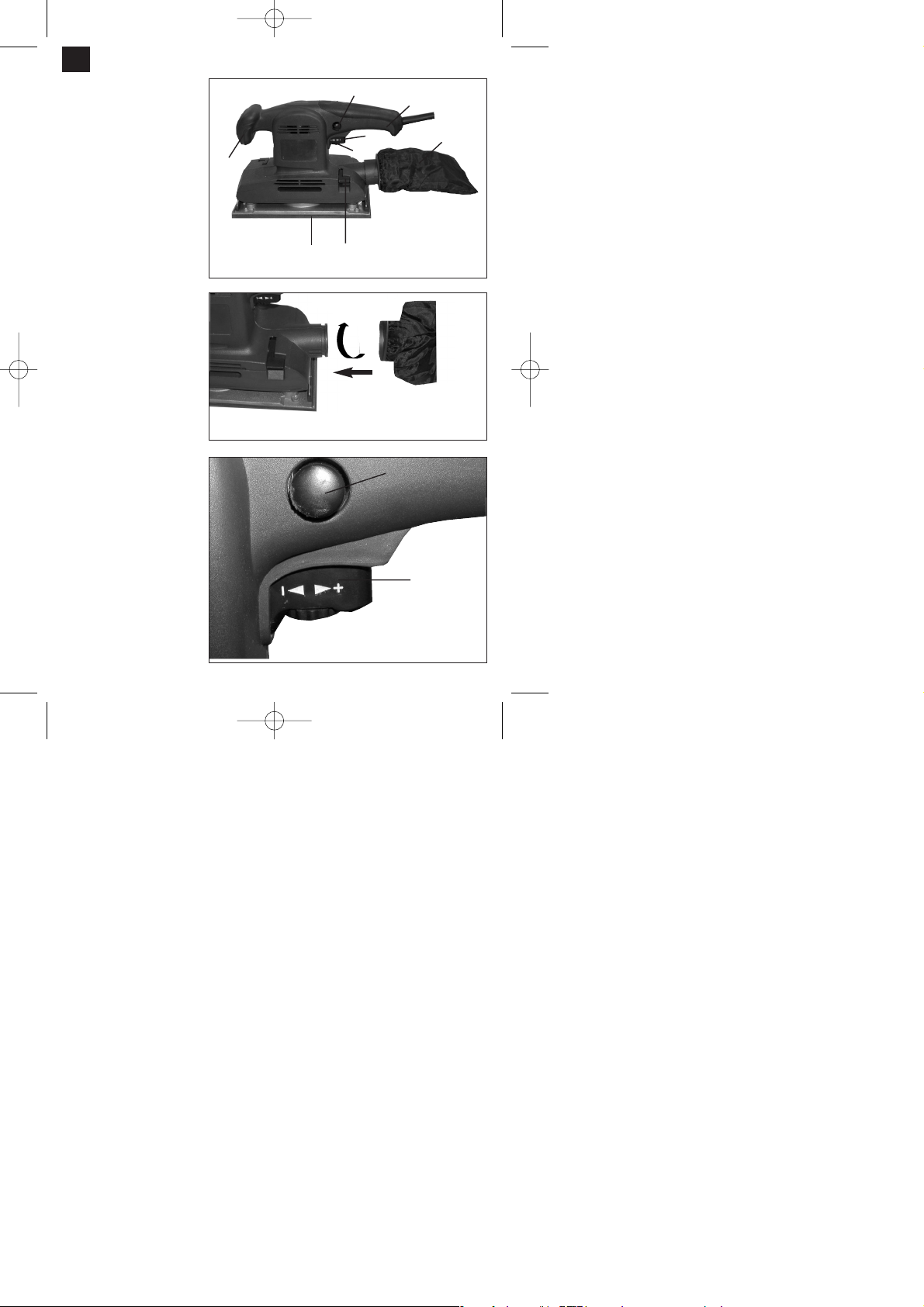

1 Front gripp
2 On/Off trigger
3 Speed regultor
4 Locking button
5 Main grip
6 Dust bag
7 Vibration plate
8 Clamping device
Important!
In the interests of your
health, always use the dust
bag!
On/Off switch
On: Press trigger 2.
Continuous Lock trigger 2 with locking
operation: button 4.
Off: Briefly depress trigger 2.
GB
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 4

5
Note!
Always wear safety goggles and a
dust mask.
Always keep the dust extraction holes
in the vibrating plate free of dirt or
other obstructions.
Vibration measured according ISO
5349.
Special acessories
Sandpaper
Grain Packed in Art. no.
units of
40, coarse 10 44.602.10
60, medium 10 44.602.11
100, fine 10 44.602.12
In order to take full advantage of your
vibrating grinder, always use original
special accessories, available at all
hardware shops.

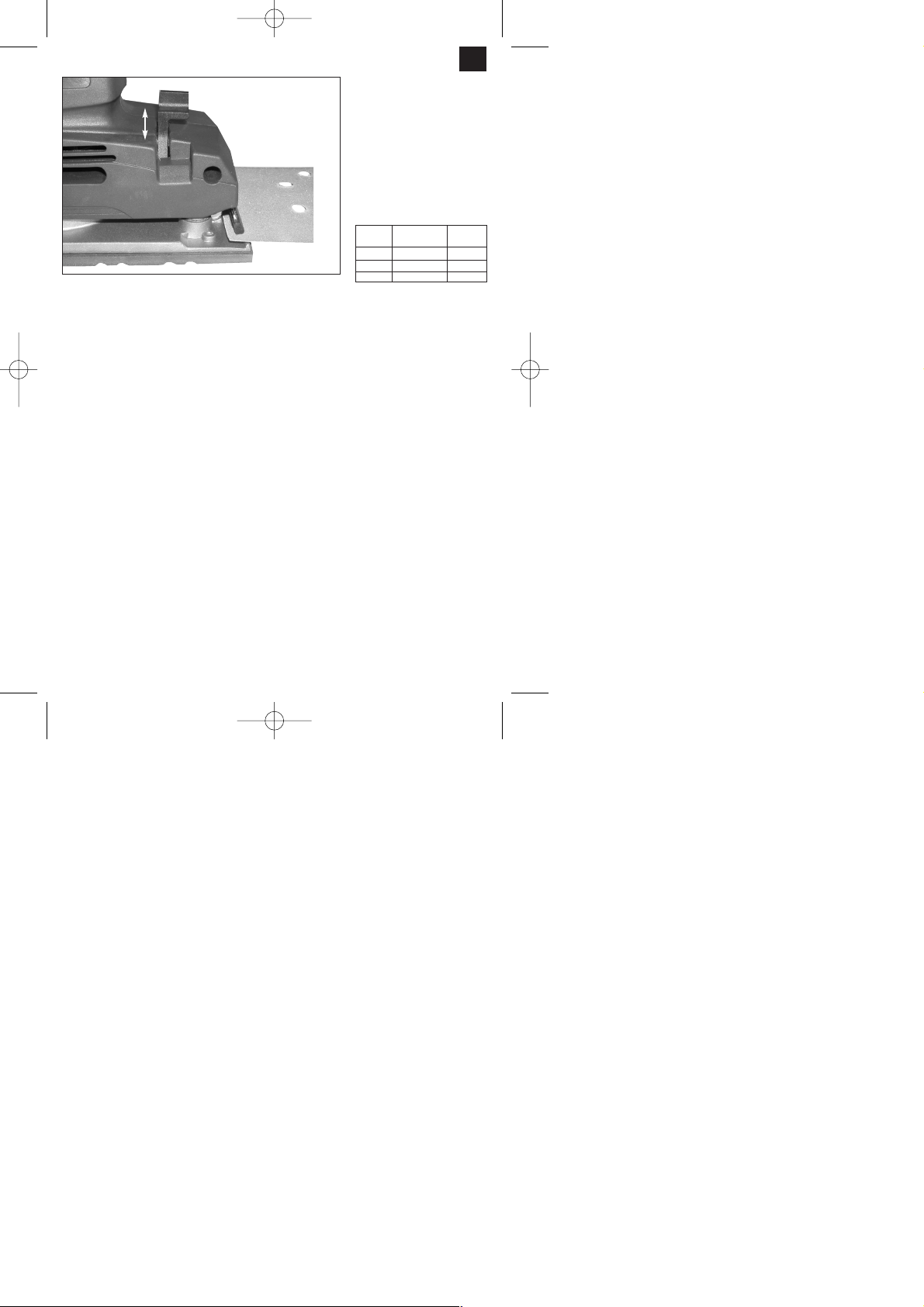

Attaching sandpaper
–Remove the plug from the mains
supply.
–Insert the end of the sandpaper and
close the clamping mechanism.
–Draw the sandpaper tigth over the
vibrating plate and clamp the other
end.
–Ensure that the holes match with the
vibrating plate.
Maintenance
–Always keep your vibrating grinder
clean.
–Do not use caustic cleaning agents
to clean the plastic housing.
–Check the carbon brushes is an
excessive amount of sparks is gene-
rated when working.
–Always keep the dust extraction
holes in the vibrating plate free of
dirt or other obstructions.
–Water must never come into contact
with the machine.
GB


Wear ear muffs!
Wear a breathing mask!
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 5










6
Lisez attentivement le mode d'emploi
en prêtant une attention particulière
aux consignes de sécurité. Conservez
le mode d'emploi avec la ponceuse
vibrante.
Caractéristiques techniques
Alimentation 230 Volts
Consommation 280 Watts
Surface de ponçage 227 x 115
Dimensions du papier
à poncer 240 x 115
Vibrations par minute 6000-10.000
Niveau de pression
acoustique: LPA 84,7 dB (A)
Niveau de puissance
acoustique: LWA 97,7 dB (A)
Vibration aw6,9 m/s2
Poids 2,5 Kg
A double isolation II / 
Contenu de la livraison
ASS 280,
Collecteur de poussière
Mode d'emploi,
1 feuilles de papier à poncer
Consignes générales de sécu-
rité
–Débrancher la fiche du secteur avant
toute intervention sur la machine (net-
toyage de la ponceuse, changement du
papier à poncer, etc.).
–Retirez toujours le câble secteur en ten-
ant la fiche.
–Utilisez un masque à poussière et des
lunettes de protection pour préserver
votre santé pendant vos travaux de
ponçage.
–Le plan de travail doit être propre et
bien éclairé.
–Assurez-vous que la pièce à travailler
soit solidement maintenue et ne puisse
pas riper.
–Gardez les enfants à distance.
–Dans votre interet, gardez votre
machine propre et vérifiez, aprés cha-
que travail, qu'elle n'ait subit aucun
dommage.
–Assurez-vous que l'interrupteur soit en
position arrêt lors du branchement au
secteur.
–Adoptez une position avant tout stable
sur une èchelle ou un échafaudage.
–Si vous constatez des dommages, vous
pouvez vous référer de façon précise à
la vue eclatée ainsi qu'à la
F
1 Poignée frontale
2 Interrupteur Marche-
Arrêt
3 Réglage de la vitesse
4 Bouton de blocage
5 Poignée
6 Collecteur de poussière
7 Plaque vibrante
8 Dispositif de serrage
Attention!
Pour raison de santé, il est absolument
nécessaire d’utiliser le collecteur de
poussière!
Interrupteur Marche-Arrêt
Mise en Marche: Enfoncer le bouton 2
Fonctionnement Bloquer le bouton 2
continu: avec le bouton 4
Arrêt: Enfoncer brièvement le
bouton 2
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 6

7
–sur une èchelle ou un échafaudage.
–Si vous constatez des dommages, vous
pouvez vous référer de façon précise à
la vue eclatée ainsi qu'à la liste des piè-
ces de rechange et vous adresser à
notre service olientèle.
-La ponceuse n'est pas adaptée au
ponçage mouillé.
Attention!
Portez des lunettes de protection et un
masque anti-poussière.
Maintenez toujours les trous d'aération
propres et dégagés.
La valeur de vibration mesureé sur la
poignée selon ISO 5349.
Accessoires
Papier à poncer
Grain Condi- No. d'art.
tionnement
40 gros 10 44.602.10
60 médium 10 44.602.11
100 fin 10 44.602.12
Pour vous assurer une utilisation optimale
de votre ponceuse, utilisez toujours les
accessoires d'origine, disponibles chez
tous les revendeurs spécialisés.
Fixation du papier à poncer
–Retirez le cordon secteur.
–Introduire le papier dans le dispositif de
serrage préalablement ouvert puis ver-
rouiller celui-ci.
–Bien tendre et positionner le papier à
plusieurs reprises autour de la plaque
vibrante avant de le fixer définitivement.
–Verifiez que les perforations corres-pon-
dent à selles de la plaque vibrante.
Entretien
–Gardez votre ponceuse vibrante tou-
jours propre.
–N'utilisez aucun moyen corrosif pour le
nettoyage des parties en plastique.
–En cas d'étincellage excessif, contrôlez
les balais de charbon.
–Les trous d'aspiration de la plaque
vibrante doivent être maintenus propres.
–Assurez-vous qu'aucun liqiude ne
pénètre dans l'appareil.
F


Porter une protection de l’ouïe !
En cas de dégagement de poussière
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 7

8
E









Por favor lea cuidadosamente las
instrucciones do servicio y preste
especial atención a las indicaciones
de seguridad. Guarde las instruc-
ciones de servicio junto con la lija-
dora vibratoria.
Datos técnicos
Tensión 230 V ~ 50 Hz
Consumo de energía 280 W
Superficie de lijado 227 x 115
Tamaño del papel abrasivo 280 x 115
Vibraciones por minuto 6000-10.000
Nivel de presión acútica LPA
84,7 dB(A)
Nivel de potencia acústica
LWA 97,7 dB(A)
Vibration aw6,9 m/s2
Peso 2,5 kg
Aislamiento protector II / 
Volumen de suministros
ASS 280,
Bolsa colectora de polvo
Instrucciones de servicio,
1 x papel abrasivo
Indicaciones generales de
seguridad
–¡Antes de todo trabajo en la
máquina (limpieza, cambio de papel
abrasivo, etc.) se debe desconectar
de la red!
–Desconecte el cable de red de la
toma de corriente, tirando siempre
del enchufe.
–¡Utilice en trabajos de lijado una
máscara contra el polvo así como
gafas de protección, en bien de su
salud!
–El puesto de trabajo debe ser limpio
y bien iluminado.
–Cuido de que la pieza a trabajar
esté bien fija.
–Mantenga alejados los niños del
lugar de trabajo.
–En interés propio, mantenga siem-
pre la máquina limpia y después de
los trabajos efectúe un control res-
pecto a posibles deterioros.
–Asegurese que al conectar la
máquina a la red el interruptor esté
desconectado.
–Cuide de un apoyo firme, ante todo
en escaleras y andamios.
–Si determina deterioros, en base a
los dibujos de montaje desarmado
así como la lista de piezas, defina
exactamente los repuestos y solicí-
telos al servicio postventa.
1 Asidero frontal
2 Interruptor de
encendido ON/OFF
3 Regulador de las revo
luciones
4 Botón de retención
5 Asidero
6 Bolsa colectora de
polvo
7 Placa vibratoria
8 Dispositivo de fijación
Atención!
El uso de la bolsa colectora de polvo es
imprescindible por
raziones de salud!
Interruptor
Conectar: Apretar el interruptor 2
Servicio Retener el interruptor 2 en
permanente: la posición apretada con el
botón 4
Desconectar: Apretar brevemente el
interruptor 2
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 8

9
E


Use protecção auditiva!
Em caso de formação de pó
¡Atención!
¡Utilice gafas de protección y más-
cara contra el polvo!
Mantener siempre limpias las ranuras
para aire igualmente en la lijadora.
El valor de vibración medido en la
enpuñadura según ISO 5349 es de
6,9 m/s2
Accesorios especiales
Papel abrasivo
Granu- Unidad de Art.-Nr.
lación embalaje
40 grueso 10 44.602.10
60 medio 10 44.602.11
100 fino 10 44.602.12
Para el uso óptimo de la lijadora vibra-
toria, utilice siempre accesorios origi-
nales; estos se obtienen en el comer-
cio especializado.
Fijación del papel abrasivo
–Extraer el enchufe de red.
–Colocar el papel abrasivo en el dis-
positivo de fijación y cerrar.
–Colocarlo tirante sobre la placa
vibratoria y fijarlo una vez más.
–Cuide que las perforaciones coinci-
dan con la placa vibratoria.
Mantenimiento
–Mantenga su lijadora siempre
limpia.
–No utilice medios agresivos para
limpiar las piezas plásticas.
–Si se generan chispas de forma
excesiva, controle las escobillas.
–Mantenga limpios los orificios de
succión en la plancha vibratoria.
–Cuide que ningún líquido tenga
accesso a la máquina.
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 9










10
Leggere attentamente le istruzioni per
l’uso, con particolare riguardo per le
indicazioni di sicurezza. Conservare
queste istruzioni insieme alla vibro-
rettificatrice.
Dati tecnici
Tensione 230 Volt
Potenza assorbita 280 Watt
Superficie di lavoro 227 x 115
Dimensioni carta abrasiva 280 x 115
Oscillazioni 6000-10.000
Livello intensità acustica LPA 84,7 dB(A)
Livello potenza acustica LWA 97,7 dB(A)
Vibrazione aw 6,9 m/s2
Peso 2,5 kg
Dotata di isolamento protettivo II / 
Volume di consegna
ASS 280,
sacchetto raccolta polvere
istruzioni per l’uso,
1 fogli di carta abrasiva
Indicazioni generali di
sicurezza
–Prima di eseguire qualsiasi lavoro alla
macchina (pulizia, sostituzione della
mola, ecc.), staccare la spina dalla
presa di corrente!
–Estrarre il cavo d’alimentazione dalla
presa di corrente per mezzo della
spina, e non tirandolo.
–Per motivi di sicurezza si raccomanda
di indossare sempre una mascherina
e occhiali di protezione durante i lavori
di rettifica.
–Il luogo di lavoro deve essere pulito e
ben illuminato.
–Assicurarsi che i pezzi da lavorare
siano saldamente fissati.
–Tenere i bambini lontani dalla
macchina.
–Si consiglia di mantenere sempre la
macchina pulita e di controllare even-
tuali danni dopo ogni lavorazione.
–Prima di accendere la macchina,
accertarsi che l’interruttore d’accen-
sione sia disinserito.
–Cercare sempre una posizione stabile,
specialmente quando si lavora su
scale o impalcature.
–In caso di danni alla macchina è possi-
bile identificare i pezzi in base al
disegno esploso e alla lista pezzi di
ricambio e quindi ordinarli presso il
nostro Servizio d’Assistenza.
1 Maniglia frontale
2 Interruttore d’accen-
sione/spegnimento
3 Regultore numero dei giri
4 Pulsante d’arresto
5 Impugnatura
6 sacchaetto raccolta
polvere
7 Piastra vibrante
8 Dispositivo di bloccaggio
Attenzione!
Per motivi di salute è assoluta-
mente necessario usare il
sacchetto di raccolta polvere.
I
Interruttore d’accensione/spegnimento
Accensione: premere l’interruttore 2
Servizio continuo: bloccare l’interruttore
2 con il pulsante di
arresto 4
Spegnimento: premere brevemente
l’interruttore 2
Anleitung ASS 280 07.04.2005 14:06 Uhr Seite 10
