AmazonBasics B00DHPCSA0 User manual

B00DHPCSA0
Quick Setup Guide
Guide d’installation rapide
Schnellanleitung
クイック設定ガイド
快速入门指南
Guida di approntamento
rapido
Guía de instalación rápida
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 1 8/27/2013 4:05:14 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 1 8/27/2013 4:05:14 PM

2
English.................................3
Français ........................... 13
Deutsch ........................... 23
日本語 .............................. 33
Italiano.............................. 43
Italiano.............................. 53
Español ........................... 63
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 2 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 2 8/27/2013 4:05:32 PM

3
Quick Setup Guide •English
AmazonBasics 52-Inch Travel Tripod
Contents
• Tripod (with quick release plate installed)
• Carrying bag
• This Quick Setup Guide
Specications
• Max supportable weight: 8 lbs (3.6 kg)
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 3 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 3 8/27/2013 4:05:32 PM

4

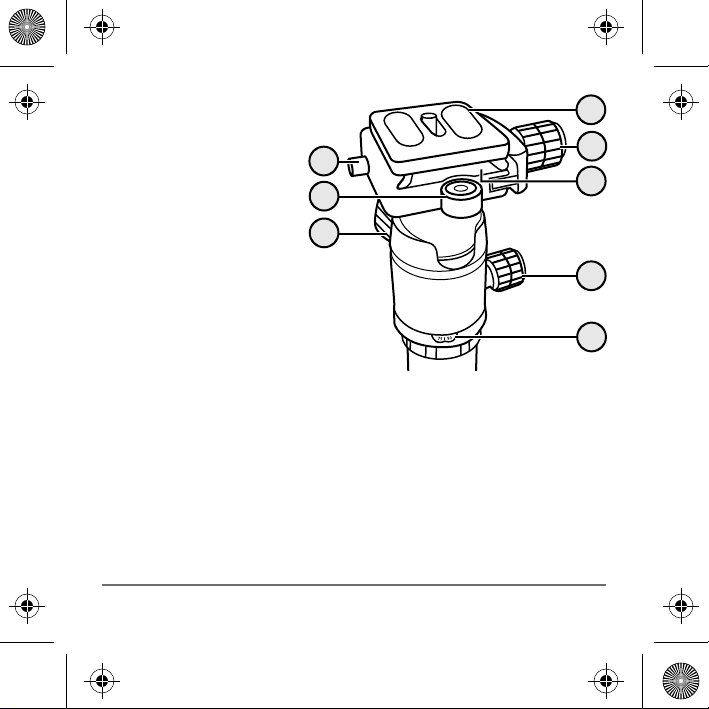

Product overview
Tripod head
1 Quick-release mounting
plate
Attach to your camera.
2 Mounting plate locking
knob
Loosen to remove the
quick-release
mounting plate.
Tighten to hold it in place.
3 Mounting plate base
Slide the quick-release plate
into the base to attach your
camera to the tripod.
4 Safety lock pin
Push to release the quick-
release mounting plate.
5 Level
Line up the bubble in the
bullseye to make sure your
camera is level.
6 Ball head angle knob
Loosen to adjust your
camera’s position. Tighten to
hold your camera in place.
7 Panning tension knob
Loosen it to allow the tripod
head to rotate 360˚.
8 Panoramic degree view
Line up multiple shots to
create panoramic views.
1
2
4
7
5
6
8
3
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 4 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 4 8/27/2013 4:05:32 PM

5

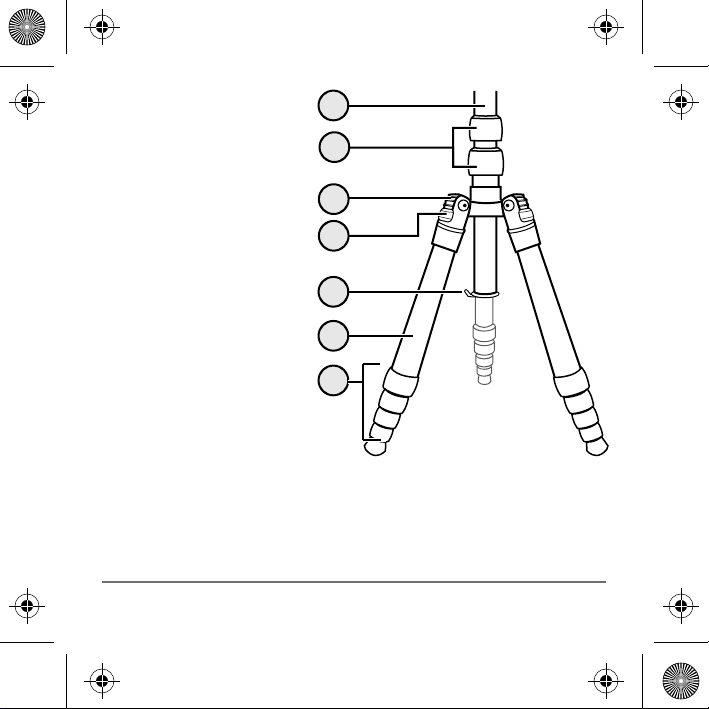

Tripod base
1 Center column
2 Dual-level center column
locks
Loosen to adjust the
height of the center
column. Tighten to lock
the column in position.
3 Leg angle stops
Position the leg in one
of three angles.
4 Leg release tab
Pull out to position the
angle of the leg. Push in
under one of the angle
stops to secure the leg.
5 Weight hook
Hang a weight (sold
separately) to help
stabalize the tripod.
6 Adjustable angle legs
Pull the leg release tab
and move the legs to
any position, even
horizontal.
7 Leg locks
Loosen to extend the legs. Tighten
to hold them in place.
1
2
3
4
5
7
6
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 5 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 5 8/27/2013 4:05:32 PM

6
Setup

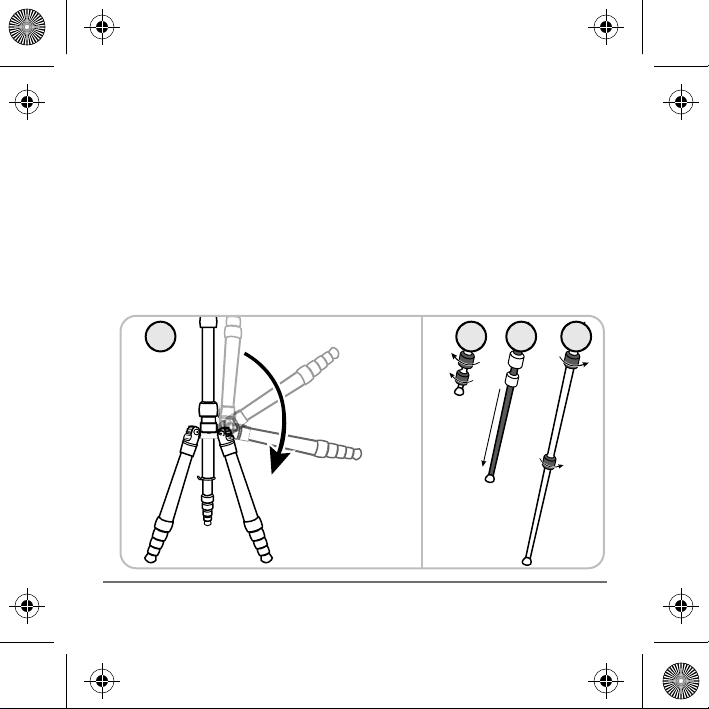

Extend the legs
1. Swing each leg down.
2. With one hand, grab all four leg locks on one leg and twist
them counterclockwise to loosen them all at once.
3. Extend the leg sections to the height you want.
4. Twist each leg lock to the right to tighten it.
5. Repeat for each leg.
21 3 4
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 6 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 6 8/27/2013 4:05:32 PM

7

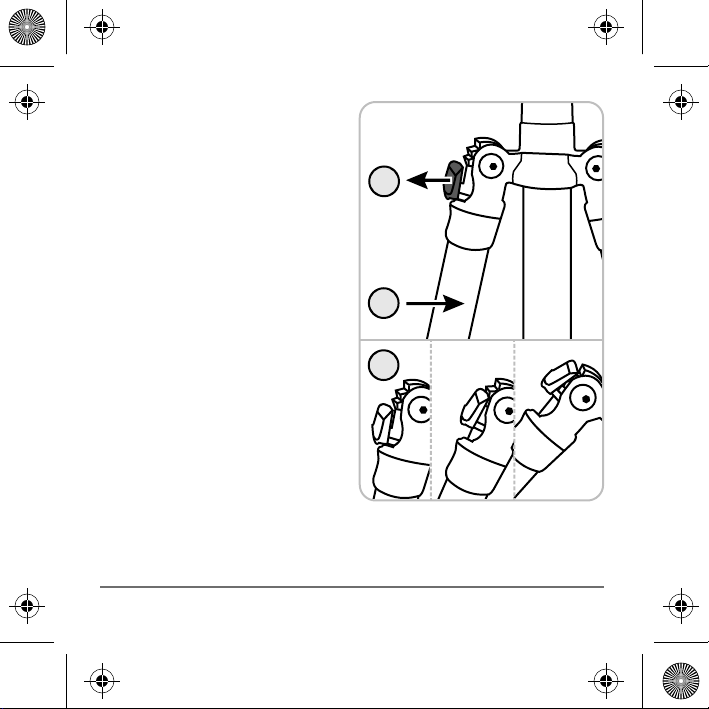

Adjust the legs
You can lock the legs into one of
three angle positions.
1. Push in the leg slightly.
2. Pull out the leg release
tab.
3. Raise the leg to one of the
preset angles, then push
the leg release tab in to
lock it under the leg angle
stop.
3
2
1
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 7 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 7 8/27/2013 4:05:32 PM

8
Attach your camera
1. Loosen the mounting
plate locking knob.
2. Push in the safety lock
pin and slide the quick-
release mounting plate
off the tripod.
3. Securely screw the
quick-release mounting
plate into the bottom of
your camera.
4. Slide the quick-release
mounting plate onto the
tripod. The safety lock
engages.
5. Tighten the mounting
plate locking knob for
safety.

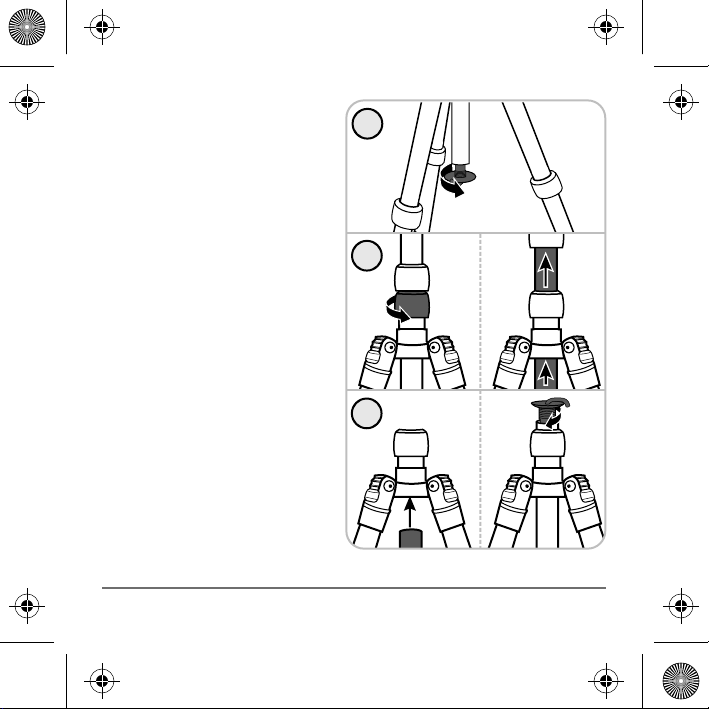

Using your tripod
Position your camera height
Loosen the two center
bottom
view
3
1
2
5
4
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 8 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 8 8/27/2013 4:05:32 PM

9
column locks to raise or
lower your tripod, then
tighten the locks to hold the
height position.
To shoot low-angle shots:
1. Remove your camera.
2. Unscrew and remove the
weight hook from the
bottom of the center
column.
3. Loosen the bottom
column lock and remove
the center column.
4. Reinsert the column from
the bottom and replace the
weight hook to secure it.
5. Adjust the column height
and tighten the locks.
6. Reattached the camera.
3
2
4
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 9 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 9 8/27/2013 4:05:32 PM

10
Position your camera angle
1. Loosen the ball head
angle knob.
2. Position your camera at
the angle you want.
Note: To position the
camera at a 90˚ angle,
line the camera lens over
the ball head notch.
3. Tighten the ball head
angle knob to lock it into
place.
Panning
Loosen the panning tension
knob so you can rotate the
camera a full 360˚ clockwise
or counterclockwise.
Caution: If you don’t loosen
the knob and attempt to
pan to the left, you can
unscrew the tripod head
12
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 10 8/27/2013 4:05:32 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 10 8/27/2013 4:05:32 PM

11
Made in China
© 2013 Amazon.com, Inc. or its afliates. All Rights reserved. Amazon and the AmazonBasics logo are trademarks of Amazon.com, Inc. or
its afliates.
from the tripod base.Note: To stop panning, tighten the knob to
lock your position.
Stow your tripod
1. Remove your camera.
2. Loosen the center column locks. Raise the column as far as
it will go, then tighten the bottom lock. Lower the top
section as far as it will go.
3. Twist each leg lock counterclockwise and collapse the legs.
4. Wrap your hand around all four leg locks, then twist
clockwise to tighten them all at once.
5. Pull out the leg release tabs and ip the legs up.
Note: You may need to rotate the head slightly so the legs t
between the knobs.
6. Stow the tripod into the carrying bag.
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 11 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 11 8/27/2013 4:05:33 PM

13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 12 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 12 8/27/2013 4:05:33 PM

13
Guide d’installation rapide •Français
Trépied de voyage de 132cm (52po) AmazonBasics
Contenu
• Trépied (avec plaque à dégagement rapide installée)
• Sac de transport
• Ce guide d’installation rapide
Caractéristiques
• Poids maximum admissible: 3.6 kg (8 lbs)
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 13 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 13 8/27/2013 4:05:33 PM

14
position de votre appareil
photo. Serrez pour maintenir
votre appareil photo en place.
7 Bouton de tension du panoramique
Desserrez pour permettre à la
tête du trépied de pivoter sur
360°.
8 Vue panoramique
Alignez plusieurs prises de
vue pour créer des vues
panoramiques.
1 Plaque de montage à
dégagement rapide
Fixez-la à votre
appareil photo.
2 Bouton de verrouillage de
la plaque de montage
Desserrez pour retirer
la plaque de montage à
dégagement rapide. Serrez
pour la maintenir en place.
3 Base de plaque de montage
Faites glisser la plaque de
dégagement rapide dans la
base pour xer votre appareil
photo sur le trépied.
4 Goupille du verrouillage de sécurité
Poussez pour libérer la plaque de
montage à dégagement rapide.
5 Niveau
Alignez la bulle dans la lentille
centrale pour mettre votre
appareil photo de niveau.
6 Bouton d'angle de rotule
Desserrez pour régler la
Vue d'ensemble du produit
Tête du trépied
1
2
4
7
5
6
8
3
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 14 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 14 8/27/2013 4:05:33 PM

15
1 Colonne centrale
2 Verrous de colonne centrale à
deux niveaux
Desserrez pour régler la
hauteur de la colonne
centrale. Serrez pour
verrouiller la colonne en
position.
3 Butées d'angle de branche
Positionnez la branche
sur l'un des trois angles.
4 Languette de dégagement de
branche
Tirez pour positionner
l'angle de la branche.
Appuyez sous l'une des
butées d'angle pour
sécuriser la branche.
5 Poids à crochet
Accrochez un poids (vendu
séparément) pour aider à la
stabilisation du trépied.
6 Branches à angle réglable
Appuyez sur la languette
de dégagement des
branches et déplacez les
branches dans n'importe quelle
position, même horizontale.
7 Verrouillages des branches
Desserrez pour étendre les
branches. Resserrez pour les
maintenir en place.
Base du trépied 1
2
3
4
5
7
6
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 15 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 15 8/27/2013 4:05:33 PM

16
Installation
Extension des branches
1. Basculez chaque branche vers le bas.
2. Saisir d'une main les quatre verrous d'une branche et
tournez-les dans le sens antihoraire pour les desserrer tous
ensemble.
3. Déployez les sections de la branche à la hauteur désirée.
4. Tournez chacun des verrous de la branche dans le sens
horaire pour les serrer.
5. Répétez pour chaque branche.
21 3 4
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 16 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 16 8/27/2013 4:05:33 PM

17
Réglage des branches
Vous pouvez verrouiller les
branches sur une des trois positions
angulaires.
1. Appuyez légèrement sur la
branche.
2. Tirez la languette de
dégagement de la branche.
3. Levez la branche à l'un des
angles prédénis, puis
poussez la languette de
dégagement de la branche
pour la bloquer sous la
butée d'angle de branche.
3
2
1
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 17 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 17 8/27/2013 4:05:33 PM

18
vue de
dessous
Fixation de votre caméra
1. Desserrez le bouton de
verrouillage de la plaque
de montage.
2. Poussez la goupille du
verrouillage de sécurité et
faites glisser la plaque de
montage à dégagement
rapide hors du trépied.
3. Vissez solidement la
plaque de montage à
dégagement rapide sur le
dessous de votre caméra.
4. Faites glisser la plaque de
montage à dégagement
rapide sur le trépied. Le
verrouillage de sécurité
s'engage.
5. Serrez le bouton de
verrouillage de la plaque
de montage.
3
1
2
5
4
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 18 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 18 8/27/2013 4:05:33 PM

19

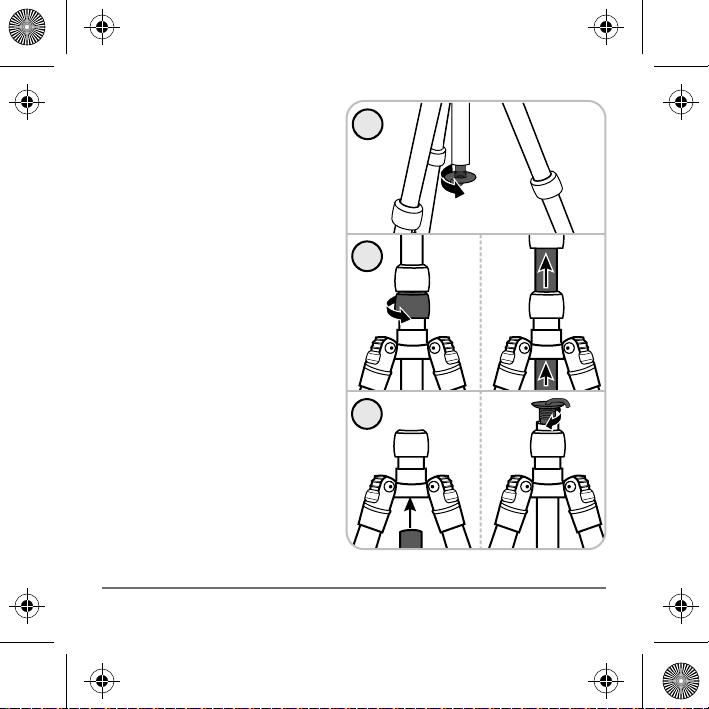

Utilisation de votre trépied
Réglage de la hauteur de votre
appareil photo
Desserrez les deux
blocages de la colonne
centrale pour lever ou
abaisser votre trépied, puis
resserrez les blocages pour
maintenir la position.
Pour photographier en
contre-plongée:
1. Retirez votre appareil photo.
2. Dévissez et retirez le poids
à crochet du dessous de
la colonne centrale.
3. Desserrez le verrou du
dessous de la colonne et
retirez celle-ci.
4. Réinsérez la colonne par le
dessous et replacez le
poids à crochet pour la sécuriser.
3
2
4
13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 19 8/27/2013 4:05:33 PM13-0815_52in_Tripod_QSG_Enlish_V1_r1_translated.ai 19 8/27/2013 4:05:33 PM

20
5. Réglez la hauteur de la colonne et serrez les verrous.
6. Rexez l'appareil photo.
Réglage de l'angle de votre appareil photo
1. Desserrez le bouton de la
rotule.
2. Positionnez votre
appareil photo à l'angle
désiré. Remarque: Pour
positionner l'appareil
photo à 90°, alignez son
objectif avec l'encoche
sur la rotule.
3. Serrez le bouton de
l'angle de rotule pour
verrouiller la rotule en
place.
12
