American Standard BOULEVARD 2891 User manual

7301450-100 Rev. 3 8/19
Product names listed herein are trademarks of AS America, Inc.
© AS America, Inc. 2019
RECOMMENDED TOOLS AND MATERIALS
Putty Knife
Closet Bolts
Regular Screwdriver
Wax Ring/Gasket Adjustable Wrench
Flexible Supply Tube Sealant
Hacksaw Carpenters Level Tape Measure
ROUGHING-IN DIMENSIONS:
REMOVE OLD TOILET
1
2
a. Close toilet supply valve and flush tank completely. Towel or sponge remaining water from tank and bowl.
b. Disconnect and remove supply line. NOTE: If replacing valve, first shut off main water supply!
c. Remove old mounting hardware, remove toilet and plug floor waste opening to prevent escaping sewer gases.
d. Remove closet bolts from flange and clean away old wax, putty, etc. from base area.
NOTE: Mounting surface must be clean and level before new toilet is installed!
SAVE FOR FUTURE USE

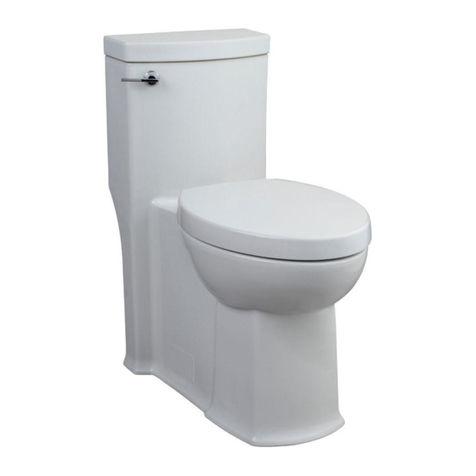

BOULEVARD®- 1.28 gpf/4.8 Lpf One-Piece Toilet
Model 2891 - Elongated Right Height®with Seat
TROPIC®- 1.28 gpf/4.8 Lpf One-Piece Toilet
Model 2786 - Elongated Right Height®with Seat
TOWN SQUARE®- 1.28 gpf/4.8 Lpf One-Piece Toilet
Model 2847 - Elongated Right Height®with Seat
TOWN SQUARE®S - 1.28 gpf/4.8 Lpf One-Piece Toilet
Model 2851A - Elongated Right Height®with Seat
Model 2786 - TROPIC 1.28 gpf/ 4.8 Lpf
Model 2891 - BOULEVARD 1.28 gpf/ 4.8 Lpf
CAUTION: PRODUCT IS FRAGILE. TO AVOID BREAKAGE AND POSSIBLE INJURY HANDLE WITH CARE!
NOTE: Pictures may not exactly define contour of china and components.
Thank you for selecting American Standard – the benchmark of fine quality for over 140 years.To ensure this product is installed properly, please read
these instructions carefully before you begin. (Certain installations may require professional help.) Also be sure your installation conforms to local codes.
!
INSTALLATION INSTRUCTIONS
NOTE: Distance from wall to closet flange centerline must be as listed below:
C/L OF SEAT POST
HOLES 5-1/2"
(140mm) CENTERS
29-3/4"
(756 mm)
8-1/8"
(206 mm)
3/4"
(19 mm)
18-1/2"
(470 mm)
3-1/2"
(88 mm)
8-1/2"
(217 mm) 13-1/2" (345 mm)
14"
(354 mm)
16-3/4"
(424 mm)
30-1/2"
(778 mm)
16-1/2"
(419 mm)
12"
(305 mm) C/L OF OUTLET AND
TOILET MTG BOLTS
FINISHED WALL
IMPORTANT: Water supply on the wall is required at 3-3/4" or 9" from centerline of the toilet (see rough-in).
First suggested position is hidden behind the toilet. The geometry of the toilet gives space for this installation.
The second suggested position is next to the toilet. Between these two positions, the space for the supply
between wall and toilet is limited to 3-1/4". In this case, check your supply and hose dimensions.
IMPORTANT: Water supply on the wall is required at 3-3/4" or 9" from centerline of the toilet (see rough-in).
First suggested position is hidden behind the toilet. The geometry of the toilet gives space for this installation.
The second suggested position is next to the toilet. Between these two positions, the space for the supply
between wall and toilet is limited to 3-1/4". In this case, check your supply and hose dimensions.
FINISHED
FLOOR
2-7/8" (74mm)
5-1/2"
(140mm)
SUPPLY AS
REQUIRED
(position 2)
SUPPLY AS
REQUIRED
(position 1)
6"
(152mm)
3-3/4"
(95mm)
9"
(229mm)
14"
(355 mm)
29-3/4"
(756 mm)
7-1/2"
(192 mm)
3/4"
(19 mm)
18-1/2"
(470 mm)
16-1/2"
(419 mm)
14-1/2"
(368 mm)
30-1/2"
(778 mm)
13-1/2"
(345 mm) 14-1/4"
(364 mm)
8-1/2"
(217 mm)
12"
(305 mm)
C/L OF SEAT POST
HOLES 5-1/2"
(140mm) CENTERS
FINISHED WALL
3-3/8"
(86mm)
3-1/4"
(83mm)
SUPPLY
AS
REQUIRED
(position 1 or
position 2)
6"
(152mm)
5-1/2"
(140mm)
3-3/4"
(95mm)
9"
(229mm)
14"
(350 mm)
FINISHED
FLOOR
OR

- 2 - 7301450-100 Rev. 3 8/19
6
CLOSET
FLANGE
CLOSET
BOLTS
A
3
INSTALL CLOSET BOLTS
Install closet bolts in flange channel,
turn 90°, and slide into place 6"
(152mm) apart and parallel to wall.
a. Position toilet squarely to wall and, with a rocking motion, press bowl
down fully on wax ring and flange.
Alternately tighten nuts until toilet is firmly seated on floor.
CAUTION: DO NOT OVERTIGHTEN NUTS OR
BASE MAY BE DAMAGED!
b. Install bolt covers:
1. Make sure that the bolt cover area on the toilet is clean and
dry (see figure). Use a dry piece of cloth or soap and water
if needed.
2. Take plastic bolt cover and peel the brown protective film off
on both ends. The adhesive part is now visible and ready to
be placed on the toilet (see figure).
3. Gently place the bolt cover on the toilet area (see picture) and if
everything is aligned, push bolt cover firmly so it remains in place.
4. If not aligned, you can still take it off and put it back so it is aligned.
5. Repeat Step 3 for second bolt cover which is to be placed on opposite side of the toilet.
6. After 24 hours, the bolt cover adhesive has completely set off and if needed, you can remove/replace
as needed. The dual lock technology is now in place.
c. Smooth off the bead of sealant around base. Remove excess sealant.
!
INSTALL TOILET
5
INSTALL WAX SEAL
Invert toilet on floor (cushion to prevent
damage), and install wax ring evenly
around waste flange (horn), with tapered
end of ring facing toilet. Apply a thin bead
of sealant around toilet base.
POSITION TOILET ON FLANGE
a. Unplug floor waste opening and install toilet on closet
flange so bolts project through mounting holes.
b. Loosely install retainer washers and nuts. Side of
washers marked "THIS SIDE UP" must face up!
4
CLOSET BOLT
NUT
BOLT COVER
Peel both protective films off
and stick bolt cover to toilet.
Back Side
Front Side
BOLT COVER
BOLTS CLOSET FLANGE
WAX RING
SEALANT
CLOSET
BOLT
NUT
TAPERED
WASHER
FLANGE
OPENING
Model 2847 - TOWN SQUARE 1.28 gpf/ 4.8 Lpf Model 2851A - TOWN SQUARE S 1.28 gpf /4.8 Lpf
ROUGHING-IN DIMENSIONS:
2a
NOTE: Distance from wall to closet flange centerline must be as listed below:
IMPORTANT: Water supply on the wall is required at 3-3/4" or 9" from centerline of the toilet (see rough-in). First suggested position is hidden behind the toilet. The geometry of the toilet gives space for
this installation. The second suggested position is next to the toilet. Between these two positions, the space for the supply between wall and toilet is limited to 3-1/4". In this case, check your supply and
hose dimensions.
29-7/8"
(758 mm)
6-7/8"
(175 mm)
7/8"
(22 mm)
18-1/2"
(470 mm)
3-1/2" (88 mm) 2-3/4"
(69 mm)
8-1/2"
(217 mm) 14-5/8" (373 mm) 14-5/8"
(373 mm)
16-1/2"
(419 mm)
15-1/8"
(384 mm)
30-3/4"
(780 mm)
12"
(305 mm)
FINISHED
FLOOR
C/L OF SEAT POST
HOLES 5-1/2"
(140mm) CENTERS
SUPPLY
AS
REQUIRED
(position 1 or
position 2)
6"
(152mm)
5-1/2"
(140mm)
3-3/4"
(95mm)
9"
(229mm)
14"
(356 mm)
18-1/2"
(470 mm)
30-1/4"
(768 mm)
18-7/8"
(480 mm)
4-1/8"
(104 mm)
7-1/2"
(190 mm)
3-1/2" (88 mm) 2-3/4"
(69 mm) 7/8"
(22 mm)
8-1/2"
(217 mm) 14-5/8" (373 mm)
14-5/8"
(373 mm)
16-1/2"
(419 mm)
16-1/8"
(416 mm)
30-9/16
(776 mm)
12"
(305 mm)
FINISHED
FLOOR
6"
(152mm)
SUPPLY
AS
REQUIRED
(position 1 or
position 2)
5-1/2"
(140mm)
3-3/4"
(95mm)
9"
(229mm)
14-3/4"
(376 mm)
14"
(357 mm)

8a 8b
Before continuing, determine the type of water supply connection you have from the chart
below and use the appropriate assembly parts required to properly reconnect the water supply.
DO NOT use plumber's putty to seal these fittings.
CAUTION: DO NOT USE
CONE WASHER WITH
PLASTIC SUPPLY LINE.
These parts must be used as
illustrated to insure water-tight
connection. Use of existing
coupling nut may result in
water leakage. Water supply
tube or pipe must extend at
least 1/2" inside threaded
shank of valve (does not apply
to flanged tubing).
Use existing
coupling nut
and washer.
Use existing spiral cone
washer. Fluidmaster
cone washer may not
seal completely on
spiral type supply line.
Captive cone washers
already included. No
additional washers needed.
CAUTION: Overtightening of
LOCK NUT or COUPLING NUT
could result in breakage and
potential flooding.
METAL/COPPER
FLARED TUBING METAL FLANGED TUBING METAL SPIRAL TUBING VINYL/BRAIDED CONNECTOR
LOCK NUTLOCK NUT LOCK NUT LOCK NUT
COUPLING
NUT
COUPLING
NUT
EXISTING
COUPLING
NUT
COUPLING
NUT
WATER
SHUT-OFF
WATER
SHUT-OFF
WATER
SHUT-OFF
WATER
SHUT-OFF
CONE
WASHER EXISTING CONE
WASHER
EXISTING
WASHER
11
!
910
With correct washers in place (see
Step 8a), tighten COUPLING NUT
1/4 turn beyond hand tight.
DO NOT OVERTIGHTEN.
ADJUSTMENTS
a. Adjust water level. Water level
should be adjusted to level indicated
on tank by adjusting float cup.
See Step 10 for water level adjustment
method.
b. If bowl fails to siphon, an adjustment
may be required with the lift chain.
Simply remove the bead chain from
the retainment clip (see Fig. 9A) and
take up slack on the chain, and
reinsert on lift rod. Make sure the chain
is not too taught.
TANK
LEVER
"S"
CLIP
FLUSH
VALVE
TOP ARM NIPPLE
Diagram 1
PARTS FOR WATER
CONNECTION
(SEE STEP 9)
CONE WASHER
VALVE
BODY
FLAPPER
THREADED
SHANK
SHANK
WASHER
COUPLING NUT
(HAND TIGHT ONLY)
FILL
VALVE
FL OAT
CUP
CRITICAL LEVEL
MARK ("C.L.")
MUST BE
1" ABOVE
OVERFLOW PIPE
REFILL
TUBE
ADJUSTABLE
HEIGHT
WATER LEVEL
ADJUSTMENT
ROD
LOCK NUT
Fig. 9A
Turn on water supply.
Submerge the FLOAT CUP
under the water for 30 seconds.
Adjust the water to desired level
by turning WATER LEVEL
ADJUSTMENT ROD and
moving FLOAT CUP up or
down.
- 3 - 7301450-100 Rev. 3 8/19
7
INSTALL TOILET SEAT Install toilet seat in accordance with manufacturer's directions.
CARE AND CLEANING
When cleaning your toilet, wash it with mild, soapy water, rinse thoroughly with clear water and dry with a soft cloth. Avoid detergents,
disinfectants, or cleaning products in aerosol cans. NEVER use abrasive scouring powders or abrasive pads on your toilet seat. Some
bathroom chemicals and cosmetics may damage the seat's finish.
WARNING: Do not use in-tank cleaners. Products containing chlorine (calcium hypochlorite) can seriously damage fittings in the
tank. This damage can cause leakage and property damage.
American Standard shall not be responsible or liable for any tank fitting damage caused by the use of cleaners containing
chlorine (calcium hypochlorite).
!

7301450-100 Rev. 3 8/19
Does not flush
Poor or sluggish flush
Toilet leaks
Toilet does not shut off
a. Water supply valve closed.
b. Supply line blocked.
c. Flush valve chain too loose or disconnected.
d. Sand or debris lodged in water control.
a. Bowl water level too low.
b. Supply valve partly closed.
c. Partially clogged trapway and/or drain pipe and/or vent.
d. Supply pressure too low.
e. Flush valve chain too tight, holding flush valve open.
a. Poor supply line connection.
b. Poor bowl to tank/floor connection.
a. Flush valve seal leaking or deformed.
b. Sand or debris lodged in water control.
a. Open valve and allow water to fill tank.
b. Shut off water supply, disconnect supply line and inspect all
gaskets and washers. Reassemble. Also, see Fluidmaster
maintenance. (see Step 12)
c. Readjust chain length as required.
d. Shut off water supply. Remove cap and clean as per Step 12.
a. Check that refill tube is connected to water control and
inserted into tank overflow without being kinked or damaged.
b. Open supply valve fully. Be sure that proper supply tube size
is used.
c. Remove obstruction. Consult a plumber if necessary.
d. Normal supply pressure must be at least 20 psi.
e. Readjust chain length as needed. Review Step 9A.
a. Review Step 8a and 8b of installation procedure.
b. Review Step 4 through 6 of installation procedure.
a. Clean debris from seal surface. Replace flush valve seal as
needed.
b. Shut off water supply. Remove cap and clean as per Step 12.

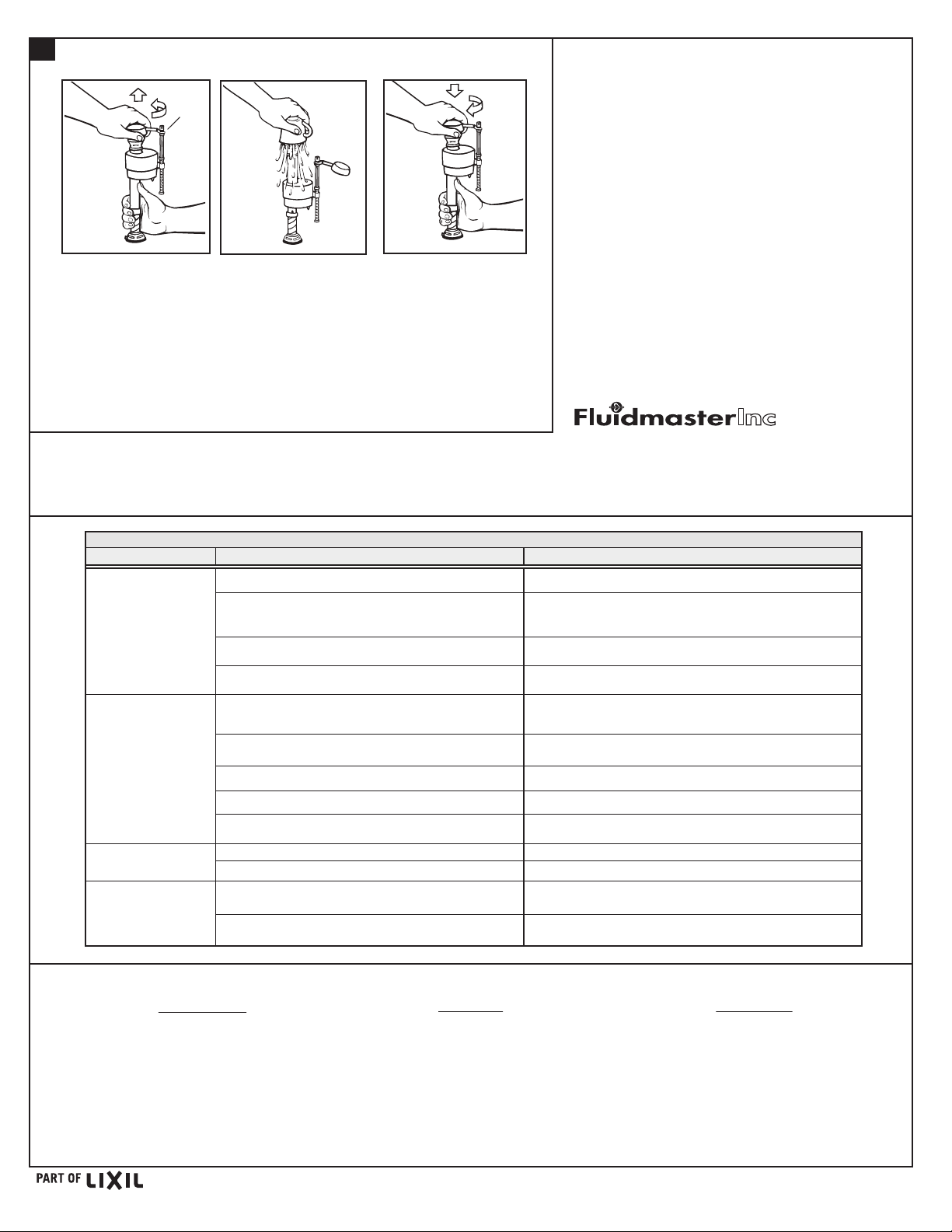

TROUBLESHOOTING GUIDE
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
- 4 -
12
• Make sure water supply is
off. Remove valve TOP by
lifting arm and rotating top
and arm 1/8 turn
counterclockwise, pressing
down slightly on cap.
IMPORTANT: Always
clear sand and rust from
system.
• While holding a
container over the
uncapped VALVE to
prevent splashing, turn
water supply on and off
a few times. Leave
water supply off.
• Replace TOP by engaging
lugs and rotating 1/8 turn
clockwise. MAKE
CERTAIN TIP IS TURNED
TO THE LOCKED
POSITION. VALVE MAY
NOT TURN ON IF TOP IS
NOT FULLY TURNED TO
THE LOCKED POSITION. For troubleshooting information please contact:
TROUBLESHOOTING
IF FILL VALVE SHUTS OFF BUT CONTINUES TO LEAK
SLOWLY, repeat Step 12.
IF FILL VALVE TURNS OFF AND ON DURING PERIODS
OF NON-USE, it is a signal you are wasting water because:
• The end of the refill tube is inserted into overflow pipe,
below water level in tank. Attach refill tube to overflow
pipe using "S" clip provided.
• The flush valve is leaking because it's worn, dirty or
misaligned with tank ball or flapper (replace with a
new flapper).
IF FILL VALVE WON'T TURN ON OR SHUT OFF or
REFILL OF TANK WATER IS SLOW after valve has been
in use for some time, Fluidmaster Model 242
Replacement Seal may be needed.
Go to our website at www.fluidmaster.com for more
solutions to toilet problems.
© 2001 Fluidmaster, Inc.
® Registered trademark of Fluidmaster, Inc.
Always use quality Fluidmaster repair parts when maintaining your Fluidmaster products.
Fluidmaster shall not be responsible or liable for any damages caused by products used
with Fluidmaster valves that were not manufactured by Fluidmaster, Inc.
30800 Rancho Viejo Road
San Juan Capistrano, CA 92675
[phone] [phone]
www.fluidmaster.com
LIFT ARM
FIRST
In the United States:
American Standard Brands
1 Centennial Ave
Piscataway, New Jersey 08854
Attention: Director of Customer Care
For residents of the United States, warranty
information may also be obtained by calling
the following toll free number: [phone]
www.americanstandard.com
In Canada:
AS Canada, ULC
5900 Avebury Rd.
Mississauga, Ontario
Canada L5R 3M3
Toll Free: [phone]
www.americanstandard.ca
In Mexico:
American Standard B&K Mexico
S. de R.L. de C.V.
Via Morelos #330
Col. Santa Clara
Ecatepec 55540 Edo. Mexico
Toll Free: 01-800-839-1200
www.americanstandard.com.mx

OUTILS ET MATÉRIAUX RECOMMANDÉS
Couteau à mastic
Boulons de toilette
Tournevis ordinaire
Rondelle/joint en cire Clé universelle Tuyau d'alimentation flexible Scellant Scie à métaux Niveau de menuisier Ruban à mesurer
MESURES RELATIVES AUX POINTS DE RACCORDEMENT :
RETRAIT DE LA VIEILLE TOILETTE
1
2
a. Fermer le robinet d'alimentation de la toilette et vider complètement le réservoir. Essuyer le reste de l'eau du réservoir et de la cuvette avec une
serviette ou une éponge.
b. Débrancher et enlever le tuyau d'alimentation.
REMARQUE : Si le robinet doit être remplacé, fermer d'abord l'alimentation d'eau!
c. Enlever les vieux boulons de montage, enlever la toilette et fermer l'ouverture du renvoi pour éviter les odeurs d'égout.
d. Enlever les boulons de la collerette et nettoyer la vieille cire, le vieux mastic ou autre à la base.
REMARQUE : La surface de montage doit être propre et de niveau avant d'installer la nouvelle toilette!
CONSERVER POUR USAGE ULTÉRIEUR
Toilette monobloc BOULEVARDMD - 1,28 gpp/4,8 Lpp
Modèle 2891 - Allongé Right HeightMD avec siège
Toilette monobloc TROPICMD - 1,28 gpp/4,8 Lpp
Modèle 2786 - Allongé Right HeightMD avec siège
Toilette monobloc TOWN SQUAREMD - 1,28 gpp/4,8 Lpp
Modèle 2847 - Allongé Right HeightMD avec siège
Toilette monobloc TOWN SQUAREMD S - 1,28 gpp/4,8 Lpp
Modèle 2851A - Allongé Right HeightMD avec siège
Modèle 2786 - TROPIC 1,28 gpp/ 4,8 Lpp
Modèle 2891 - BOULEVARD 1,28 gpp/ 4,8 Lpp
AVERTISSEMENT : CE PRODUIT EST FRAGILE. POUR ÉVITER LES BRIS ET DES BLESSURES, MANIPULER AVEC SOIN!
REMARQUE : Les dessins peuvent ne pas correspondre exactement aux contours de l'appareil ou des composants.
Nous vous remercions d'avoir choisi American Standard - synonyme de qualité supérieure depuis plus de 140 ans.Afin d'effectuer une bonne installation de cet
accessoire, veuillez lire attentivement ces instructions avant de commencer. (Certaines installations peuvent requérir une aide professionnelle.) Assurez-vous
également que votre installation est conforme aux codes locaux.
!
INSTRUCTIONS D'INSTALLATION
REMARQUE : La distance entre le mur et la ligne médiane de la collerette de la toilette doit être comme suit :
L/C DE TROUS
DE TIGE DE
5 1/2 po (140 mm)
CENTRE
29 3/4 po
(756 mm)
8 1/8 po
(206 mm)
3/4 po
(19 mm)
18 1/2 po
(470 mm)
3 1/2 po
(88 mm)
8 1/2 po
(217 mm) 13 1/2 po (345 mm)
14 po
(354 mm)
16 3/4 po
(424 mm)
30 1/2 po
(778 mm)
16 1/2 po
(419 mm)
12 po
(305 mm) L/C DE SORTIE ET BOULONS
DE FIXATION DE LA TOILETTE
MUR FINI
IMPORTANT : L'alimentation en eau doit être à 3 3/4 po ou 9 po de la ligne du centre
de la toilette (voir mesures fournies). La première position suggérée est cachée
derrière la toilette. La géométrie de la toilette laisse suffisamment d'espace pour cette
installation. La seconde position suggérée est à côté de la toilette. Entre ces deux
positions, l'espace pour l'alimentation entre le mur et la toilette est limité à 3 1/4 po.
Dans ce cas, vérifier les dimensions de l'alimentation et du tuyau.
IMPORTANT : L'alimentation en eau doit être à 3 3/4 po ou 9 po de la ligne du centre
de la toilette (voir mesures fournies). La première position suggérée est cachée
derrière la toilette. La géométrie de la toilette laisse suffisamment d'espace pour cette
installation. La seconde position suggérée est à côté de la toilette. Entre ces deux
positions, l'espace pour l'alimentation entre le mur et la toilette est limité à 3 1/4 po.
Dans ce cas, vérifier les dimensions de l'alimentation et du tuyau.
PLANCHER
FINI
2 7/8 po (74 mm)
5 1/2 po
(140 mm)
FOURNIR SI
REQUIS
(position 2)
FOURNIR SI
REQUIS
(position 1)
6 po
(152 mm)
3 3/4 po
(95 mm)
14 po
(355 mm)
29 3/4 po
(756 mm)
7 1/2 po
(192 mm)
3/4 po
(19 mm)
18 1/2 po
(470 mm)
16 1/2 po
(419 mm)
14 1/2 po
(368 mm)
30 1/2 po
(778 mm)
13 1/2 po
(345 mm) 14 1/4 po
(364 mm)
8 1/2 po
(217 mm)
12 po
(305 mm)
LC DE TROUS
DE TIGE DE SIÈGE
140 mm (5 1/2 po) CENTRE
MUR FINI
3 3/8 po
(86 mm)
3 1/4 po
(83 mm)
FOURNIR
SI REQUIS
(position 1 ou
position 2)
6 po
(152 mm)
5 1/2 po
(140 mm)
9 po
(229 mm)
3 3/4 po
(95 mm)
14 po
(350 mm)
PLANCHER
FINI
OU
3 3/4 po
(95 mm)
9 po
(229 mm)
7301450-100FR Rev. 3 8/19
Les noms des produits mentionnés dans le présent document sont
des marques de commerce de AS America, Inc.
© AS America, Inc. 2019

- 2 - 7301450-100FR Rev. 3 8/19
6
BOULON
DE LA
COLLERETTE
BOULON
DE LA
TOILETTE
A
3
INSTALLATION DES BOULONS
DE LA TOILETTE
Passer les boulons de la toilette dans les
ouvertures de la collerette, tourner 90° pour
glisser en place, 6 po (152 mm) entre
chacun et parallèles au mur.
a. Placer la toilette en ligne droite avec le mur et, en la balançant, presser
la cuvette vers le bas complètement sur la rondelle
en cire et la collerette. Resserrer les écrous en alternant jusqu'à ce que
la toilette soit solidement appuyée au sol.
AVERTISSEMENT : NE PAS TROP SERRER LES ÉCROUS
SINON LA BASE POURRAIT ÊTRE ENDOMMAGÉE!
b. Installer les cache-boulons :
1. S'assurer que la zone d'installation du cache-boulon sur la toilette
est propre et sèche (voir la figure). Utiliser un chiffon propre et sec
ou du savon et de l'eau, si nécessaire.
2. Prendre le cache-boulon en plastique et retirer le film protecteur
brun aux deux extrémités. La partie adhésive est maintenant visible
et prête à être collée sur la toilette (voir la figure).
3. Placer délicatement le cache-boulon à l'endroit indiqué sur la
toilette (voir la figure) et une fois aligné, pousser à fond pour
l'immobiliser.
4. S'il n'est pas aligné, l'enlever et le remettre en place après avoir rectifié son alignement.
5. Répéter l'étape 3 pour le deuxième cache-boulon devant être placé de l'autre côté de la toilette.
6. L'adhésif du cache-boulon se stabilise complètement en 24 heures et peut être retiré ou remis en place, le cas
échéant. La technologie à double fixation est en place.
c. Lisser le ruban de scellant autour de la base. Enlever l'excédent de scellant.
!
INSTALLATION DE LA TOILETTE
5
INSTALLATION DU JOINT DE CIRE
Renverser la toilette sur le plancher (p. ex.
sur un coussin pour ne pas l'endommager),
et installer la rondelle de cire uniformément
autour de la collerette de vidange (garde), le
côté plus étroit de la rondelle vers la toilette.
Appliquer un mince trait de scellant autour
de la base de la toilette.
POSE DE LA TOILETTE SUR LA COLLERETTE
a. Dégager l'ouverture du renvoi dans le plancher et installer
la toilette sur la collerette de manière à ce que les boulons
passent à travers les trous de montage.
b. Installer sans serrer les rondelles et écrous de retenue.
Le côté des rondelles marqué « CE CÔTÉ EN HAUT »
doit être tourné vers le haut!
4
BOULONS DE TOILETTE
ÉCROU
CACHE-BOULON
Détacher les deux films
protecteurs et coller le
cache-boulon sur la toilette.
Face arrière
Face avant
CACHE-BOULON
BOULONS COLLERETTE DE
PLANCHER
RONDELLE
EN CIRE
SCELLANT
BOULON DE LA
TOILETTE
ÉCROU
FILETÉE
RONDELLE
COLLERETTE
OUVERTURE
Modèle 2847 - TOWN SQUARE 1,28 gpp/ 4,8 Lpp Modèle 2851A - TOWN SQUARE S 1,28 gpp/4,8 Lpp
MESURES RELATIVES AUX POINTS DE RACCORDEMENT :
REMARQUE : La distance entre le mur et la ligne médiane de la collerette de la toilette doit être comme suit :
IMPORTANT : L'alimentation en eau doit être à 3 3/4 po ou 9 po de la ligne du
centre de la toilette (voir mesures fournies). La première position suggérée est
cachée derrière la toilette. La géométrie de la toilette laisse suffisamment
d'espace pour cette installation. La seconde position suggérée est à côté de la
toilette. Entre ces deux positions, l'espace pour l'alimentation entre le mur et la
toilette est limité à 3 1/4 po. Dans ce cas, vérifier les dimensions de l'alimentation
et du tuyau.
IMPORTANT : L'alimentation en eau doit être à 3 3/4 po ou 9 po de la ligne du
centre de la toilette (voir mesures fournies). La première position suggérée est
cachée derrière la toilette. La géométrie de la toilette laisse suffisamment
d'espace pour cette installation. La seconde position suggérée est à côté de la
toilette. Entre ces deux positions, l'espace pour l'alimentation entre le mur et la
toilette est limité à 3 1/4 po. Dans ce cas, vérifier les dimensions de l'alimentation
et du tuyau.
2a
PLANCHER
FINI PLANCHER FINI
L/C DE TROUS
DE TIGE DE SIÈGES
5 1/2 po
(140 mm) CENTRE
FOURNIR
TEL QUE
REQUIS
(position 1 ou
position 2)
FOURNIR
TEL QUE
REQUIS
(position 1 ou
position 2)
29-7/8 po
(758 mm)
6-7/8 po
(175 mm)
7/8 po
(22 mm)
18-1/2 po
(470 mm)
3-1/2 po (88 mm) 2-3/4 po
(69 mm)
8-1/2 po
(217 mm) 14-5/8 po (373 mm) 14-5/8 po
(373 mm)
16-1/2 po
(419 mm)
15-1/8 po
(384 mm)
30-3/4 po
(780 mm)
12 po
(305 mm)
6 po
(152mm)
5-1/2 po
(140mm)
3-3/4 po
(95mm)
9 po
(229mm)
14 po
(356 mm)
18-1/2 po
(470 mm)
30-1/4 po
(768 mm)
18-7/8 po
(480 mm)
4-1/8 po
(104 mm)
7-1/2 po
(190 mm)
3-1/2 po (88 mm) 2-3/4 po
(69 mm) 7/8 po
(22 mm)
8-1/2 po
(217 mm) 14-5/8 po (373 mm)
14-5/8 po
(373 mm)
16-1/2 po
(419 mm)
16-1/8 po
(416 mm)
30-9/16 po
(776 mm)
12 po
(305 mm)
6 po
(152mm)
5-1/2 po
(140mm)
3-3/4 po
(95mm)
9 po
(229mm)
14-3/4 po
(376 mm)
14 po
(357 mm)

8a 8b
Avant de poursuivre, en vous fiant au tableau ci-dessous, déterminez quel type de raccordement à
l'alimentation de l'eau vous avez et utilisez les pièces appropriées requises pour effectuer le
raccordement. NE PAS utiliser de mastic de plombier pour sceller ces raccords de plomberie.
AVERTISSEMENT : NE PAS UTILISER
DE RONDELLE CONIQUE EN
PRÉSENCE DE TUYAU
D'ALIMENTATION EN PLASTIQUE.
Ces pièces doivent être utilisées
comme illustré afin d'assurer un
raccordement étanche. L'utilisation de
l'écrou de couplage existant pourrait
causer des fuites d'eau. La conduite
ou le tuyau d'alimentation d'eau doit
pénétrer d'au moins ½ po dans la tige
filetée de la vanne (ne concerne pas
la canalisation jointée).
Utiliser la
rondelle et
l'écrou de
couplage
existants.
Utiliser la rondelle
conique en place. La
rondelle conique peut
ne pas se sceller
complètement en
présence d'un tuyau
d'alimentation hélicoïdal.
Des rondelles imperdables
coniques sont déjà
incluses. Aucune rondelle
supplémentaire n'est
requise.
AVERTISSEMENT : Si les
CONTRE-ÉCROUS ou les ÉCROUS DE
COUPLAGE sont trop serrés, il pourrait
en résulter un bris, voire une
inondation.
TUYAU ÉVASÉ
METAL/CUIVRE TUYAU MÉTAL HÉLICOÏDAL TUYAU MÉTAL HÉLICOÏDAL CONNECTEUR DE CÂBLE
CONTRE-ÉCROUCONTRE-ÉCROU CONTRE-ÉCROU CONTRE-ÉCROU
ÉCROU DE
COUPLAGE
ÉCROU DE
COUPLAGE
ÉCROU DE
COUPLAGE
EXISTANT
COUPLAGE
ÉCROU
FERMETURE
DE L'EAU
FERMETURE
DE L'EAU
FERMETURE
DE L'EAU
FERMETURE
DE L'EAU
RONDELLE
CONIQUE RONDELLE CONIQUE
EXISTANTE
RONDELLE
EXISTANTE
!
910
Lorsque les rondelles appropriées
sont en place (Étape 9a), serrer
l'ÉCROU DE COUPLAGE de ¼ de
tour de plus.
ÉVITER DE TROP SERRER.
RÉGLAGES
a. Ajuster le niveau de l'eau. Ce
dernier doit correspondre au niveau
indiqué sur le réservoir en réglant la
hauteur du flotteur.
Se reporter à l'étape 10 pour connaître
la méthode d'ajustement de l'eau.
b. Si la cuvette ne se vide pas, la
chaîne de levage pourrait
nécessiter un ajustement. Enlever
tout simplement la chaîne de la
pince de retenue (voir Fig. 9A), la
remonter pour enlever du jeu et
insérer à nouveau dans la tige de
levage. S'assurer que la chaînette
n'est pas trop tendue.
RÉSERVOIR
MANETTE
« S »
COLLIER DE
SERRAGE
VALVE DE
CHASSE
DESSUS BRAS
MAMELON
Schéma 1
PIÈCES POUR
RACCORDEMENT
À L'EAU
(VOIR ÉTAPE 9)
RONDELLE CONIQUE
CORPS DE
LA VALVE
CLAPET
DOUILLE FILETÉE
RONDELLE
ÉCROU DE SERRAGE
(SERRER À LA MAIN
SEULEMENT)
VALVE DE
REMPLISSAGE
FLOTTEUR
MARQUE DE NIVEAU
(C. L. ) IMPORTANTE,
DOIT ÊTRE 1 PO
AU-DESSUS DE
LA COUPE DU
TUYAU DE
TROP-PL
EIN
TUYAU DE
REMPLISSAGE
HAUTEUR
RÉGLABLE
TIGE DE
RÉGLAGE DE
NIVEAU D'EAU
CONTRE-ÉCROU
Fig. 9A
Ouvrir l'alimentation d'eau.
Plonger le FLOTTEUR sous
l'eau pendant 30 secondes.
Régler le niveau de l'eau en
tournant la TIGE DE RÉGLAGE
DE NIVEAU D'EAU et en
faisant monter et descendre le
FLOTTEUR.
- 3 - 7301450-100FR Rev. 3 8/19
7INSTALLATION DU SIÈGE DE TOILETTE Installer le siège de toilette selon les instructions du fabricant.
ENTRETIEN ET NETTOYAGE
Pour nettoyer la toilette, laver avec de l'eau et un savon doux, rincer abondamment à l'eau propre et essuyer avec un chiffon doux. Éviter
les détergents, désinfectants ou les produits de nettoyage en aérosol. Ne JAMAIS utiliser de poudres à récurer abrasives ni de tampons
abrasifs sur votre siège de toilette. Certains produits chimiques et cosmétiques pour salles de bains peuvent endommager le fini du
siège.
AVERTISSEMENT : Ne pas utiliser de nettoyants à l'intérieur du réservoir. Les produits contenant du chlore (hypochlorite de calcium)
peuvent endommager gravement la robinetterie dans le réservoir. Ces dommages peuvent causer des fuites et des bris.
American Standard n'est pas responsable des dommages à la robinetterie des réservoirs causés par l'utilisation de nettoyants
contenant du chlore (hypochlorite de calcium).
!
11

7301450-100FR Rev. 3 8/19
GUIDE DE DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
- 4 -
12
• Vérifier que l'alimentation
d'eau est fermée. Enlever le
CAPUCHON de la valve en
levant le bras et en tournant
le dessus et le bras de 1/8
de tour dans le sens
antihoraire, appuyer
légèrement sur le capuchon.
IMPORTANT :Toujours
débarrasser le système de
toute présence de sable et
de rouille.
• Ouvrir et fermer
l'alimentation d'eau à
quelques reprises tout en
maintenant le contenant au
dessus de la valve dont le
capuchon est enlevé, pour
éviter d'être éclaboussé.
Laisser l'alimentation d'eau
fermée.
• Introduire les languettes et
tourner de 1/8 de tour dans le
sens horaire pour reposer le
CAPUCHON. VÉRIFIER QUE
L'EMBOUT EST TOURNÉ EN
POSITION VERROUILLÉE. SI
LE CAPUCHON N'EST PAS
COMPLÈTEMENT SUR LA
POSITION VERROUILLÉE, IL
SE PEUT QUE LA VALVE NE
PUISSE S'OUVRIR.
Pour tout renseignement concernant le
dépannage, veuillez communiquer avec :
DÉPANNAGE
SI LA VALVE DE REMPLISSAGE SE FERME, MAIS
CONTINUE À FUIR, répéter l'étape 12.
SI LA VALVE DE REMPLISSAGE S'OUVRE ET SE
FERME MÊME LORSQU'ELLE N'EST PAS UTILISÉE,
cela indique qu'il y a une fuite d'eau parce que :
• L'extrémité du tuyau de remplissage est insérée dans le
tuyau de trop-plein, sous le niveau d'eau dans le réservoir.
Fixer le tuyau de remplissage au tuyau de trop-plein à
l'aide du collier de serrage en « S » fourni.
• La valve de chasse fuit, car elle est trop usée, sale ou
mal alignée avec la boule ou le clapet de réservoir
(remplacer par un clapet neuf).
S'IL N'EST PAS POSSIBLE D'OUVRIR OU DE FERMER
LA VALVE DE REMPLISSAGE ou SI LE REMPLISSAGE
DU RÉSERVOIR DE L'EAU SE FAIT TROP LENTEMENT
après avoir utilisé la valve plusieurs fois, il sera peut
être nécessaire d'effectuer le remplacement du joint
d'étanchéité modèle 242 Fluidmaster.
Consultez le site Web www.fluidmaster.com pour
trouver une solution à vos problèmes de toilette.
© 2001 Fluidmaster, Inc.
® Marque de commerce enregistrée de Fluidmaster, Inc.
Il importe de toujours utiliser des pièces de rechange de qualité Fluidmaster pour l'entretien des
produits Fluidmaster. Fluidmaster ne peut être tenue responsable de tout dommage causé par
les produits utilisés avec les valves Fluimaster n'ayant pas été fabriqués par Fluidmaster, Inc.
30800 Rancho Viejo Road
San Juan Capistrano, CA 92675
[phone] [phone]
www.fluidmaster.com
SOULEVER
LE BRAS
D'ABORD
L'eau ne chasse pas
Chasse lente ou
insuffisante
Fuite de la toilette
L'eau ne s'arrête pas
a. Alimentation de l'eau fermée.
b. Tuyau d'alimentation bloqué.
c. La chaînette de levage n'est pas assez tendue ou est
défaite.
d. Sable ou débris logés dans le régulateur de débit d'eau.
a. Niveau d'eau de la cuvette trop bas.
b. Robinet d'alimentation partiellement fermé.
c. Siphon ou tuyau de chute ou orifice partiellement bouché.
d. Pression d'eau trop faible.
e. Chaînette trop tendue, empêchant la valve de chasse de se
fermer.
a. Mauvais raccordements des tuyaux d'alimentation.
b. Mauvaise installation de la cuvette sur le plancher.
a. Joint d’étanchéité du clapet fuit ou déformé.
b. Sable ou débris logé dans le régulateur de débit d'eau.
a. Ouvrir le robinet pour remplir le réservoir d'eau.
b. Fermer le robinet, débrancher le tuyau du réservoir et vérifier les
joints et rondelles. Remonter. Voir également la rubrique
Entretien Fluidmaster. (voir l'étape 12)
c. Régler la longueur de la chaînette.
d. Fermer le robinet d'alimentation. Enlever le capuchon et nettoyer
comme indiqué à l'étape 12.
a. Vérifier si le tube de remplissage est bien raccordé au régulateur
de débit d'eau et bien inséré dans le trop-plein sans être tordu
ou endommagé.
b. Ouvrir le robinet d'alimentation complètement. S'assurer aussi
d'utiliser la dimension des tuyaux qui convient.
c. Éliminer l'obstruction. Consulter un plombier, si nécessaire.
d. La pression devrait normalement atteindre au moins 20 psi.
e. Régler la chaînette à la longueur désirée. Revoir l'étape 9A.
a. Revoir les étapes 8a et 8b de la procédure d'installation.
b. Revoir les étapes 4 à 6 de la procédure d'installation.
a. Nettoyer les débris de la surface scellante. Remplacer le joint du
clapet si nécessaire.
b. Fermer le robinet d'alimentation. Enlever le capuchon et nettoyer
comme indiqué à l'étape 12.
Au Mexique :
American Standard B&K Mexique
S. de R.L. de C.V.
Via Morelos n° 330
Col. Santa Clara
Ecatepec 55540 Edo. Mexique
Sans frais: 01-800-839-1200
www.americanstandard.com.mx
Au Canada:
LIXIL Canada, ULC
5900 Avebury Rd.
Mississauga, Ontario
Canada L5R 3M3
Sans frais: [phone]
www.americanstandard.ca
Aux États-Unis:
American Standard Brands
1 Centennial Ave
Piscataway, New Jersey 08854
Attention: Directeur du Service à la clientèle
Les résidents des États-Unis peuvent aussi obtenir
des informations à propos de la garantie en
composant le numéro sans frais [phone]
www.americanstandard.com

7301450-100SP Rev. 3 8/19
Los nombres de productos que aparecen en este documento son marcas comerciales de AS America, Inc.
© AS America, Inc. 2019
HERRAMIENTAS Y MATERIALES RECOMENDADOS
Espátula
Pernos para inodoro
Destornillador normal
Anillo de cera/empaquetadura Llave ajustable
Tubería de suministro flexible Sellador
Sierra para metales Nivel de carpintero Cinta métrica
DIMENSIONES DE INSTALACIÓN:
RETIRE EL INODORO ANTIGUO
1
2
a. Cierre la válvula de suministro del inodoro y vacíe el tanque por completo. Seque con una toalla o esponja el agua que quede en el tanque y
en la taza.
b. Desconecte y retire la línea de suministro.
NOTA: si va a reemplazar la válvula, ¡corte primero el suministro principal del agua!
c. Quite los herrajes de montaje antiguos, saque el inodoro y tape la abertura del desagüe en el piso para evitar que se filtren gases del
alcantarillado.
d. Retire los pernos para retrete de la brida y limpie restos antiguos de cera, masilla, etc. de la zona de la base.
NOTA: ¡La superficie de montaje debe estar limpia y nivelada antes de instalar el inodoro nuevo!
GUARDE ESTAS INSTRUCCIONES PARA UN USO FUTURO
Inodoro de una pieza BOULEVARD®1.28 gpf/4.8 Lpf
Inodoro alargado Modelo 2891 Right Height®con asiento
Inodoro de una pieza TROPIC®1.28 gpf/4.8 Lpf
Inodoro alargado Modelo 2786 Right Height® con asiento
Inodoro de una pieza TOWN SQUARE®1.28 gpf/4.8 Lpf
Inodoro alargado Modelo 2847 Right Height® con asiento
Inodoro de una pieza TOWN SQUARE®S 1.28 gpf/4.8 Lpf
Inodoro alargado Modelo 2851A Right Height® con asiento
Modelo 2786 - TROPIC 1.28 gpf/4.8 Lpf
Modelo 2891 - BOULEVARD 1. 28 gpf/ 4.8 Lpf
PRECAUCIÓN: EL PRODUCTO ES FRÁGIL. ¡MANIPÚLELO CON CUIDADO PARA NO ROMPERLOY EVITAR POSIBLES LESIONES!
NOTA: es posible que las imágenes no definan con exactitud el contorno de la cerámica y los componentes.
Gracias por elegir American Standard - el parámetro de primera calidad por más de 140 años. Para asegurarse de que el producto esté instalado
correctamente, por favor lea estas instrucciones cuidadosamente antes de comenzar. (Ciertas instalaciones pueden requerir ayuda profesional).
Asegúrese de que su instalación cumpla con los códigos locales.
!
INSTRUCCIONES DE INSTALACIÓN
NOTA: La distancia desde la pared a la línea central de la brida de retrete debe ser la que se indica a continuación:
L/C DE AGUJEROS DE
MONTAJE DEL ASIENTO
5-1/2 PULG. (140 mm)
CENTRALES
29-3/4"
(756 mm)
8-1/8"
(206 mm)
3/4"
(19 mm)
18-1/2"
(470 mm)
3-1/2"
(88 mm)
8-1/2"
(217 mm) 13-1/2" (345 mm)
14"
(354 mm)
16-3/4"
(424 mm)
30-1/2"
(778 mm)
16-1/2"
(419 mm)
12"
(305 mm)
PARED TERMINADA
IMPORTANTE: Se requiere suministro de agua en la pared en 3-3/4 pulg. ó 9 pulg. desde
la línea central del inodoro (consulte la sección de preparación). La primera posición
sugerida es oculto detrás del inodoro. La geometría del inodoro otorga espacio para esta
instalación. La segunda posición sugerida es a un costado del inodoro. Entre estas dos
posiciones, el espacio para el suministro entre la pared y el inodoro se limita a 3-1/4 pulg.
En este caso, revise el suministro y las dimensiones de la manguera.
IMPORTANTE: Se requiere suministro de agua en la pared en 3-3/4 pulg. ó 9 pulg. desde
la línea central del inodoro (consulte la sección de preparación). La primera posición
sugerida es oculto detrás del inodoro. La geometría del inodoro otorga espacio para esta
instalación. La segunda posición sugerida es a un costado del inodoro. Entre estas dos
posiciones, el espacio para el suministro entre la pared y el inodoro se limita a 3-1/4 pulg.
En este caso, revise el suministro y las dimensiones de la manguera.
PISO TERMINADO
2-7/8" (74 mm)
5-1/2"
(140 mm)
LÍNEA DE
SUMINISTRO SEGÚN
SE REQUIERA
(posición 2)
LÍNEA DE
SUMINISTRO SEGÚN
SE REQUIERA
(posición 1)
6"
(152 mm)
3-3/4"
(95 mm)
9"
(229 mm)
14"
(355 mm)
29-3/4"
(756 mm)
7-1/2"
(192 mm)
3/4"
(19 mm)
18-1/2"
(470 mm)
16-1/2"
(419 mm)
14-1/2"
(368 mm)
30-1/2"
(778 mm)
13-1/2"
(345 mm) 14-1/4"
(364 mm)
8-1/2"
(217 mm)
12"
(305 mm)
L/C DE AGUJEROS DE MONTAJE
DEL ASIENTO 5-1/2 PULG.
(140 mm) CENTRALES
PARED TERMINADA
3-3/8"
(86mm)
3-1/4"
(83 mm)
LÍNEA DE
SUMINISTRO
SEGÚN SE
REQUIERA
(posición 1 o
posición 2)
6"
(152 mm)
5-1/2"
(140 mm)
3-3/4"
(95 mm)
9"
(229 mm)
14"
(350 mm)
PISO
TERMINADO
O

- 2 - 7301450-100SP Rev. 3 8/19
6
7
PERNO
BRIDA
PERNO
PERNOS
A
3
INSTALACIÓN DE LOS PERNOS
PARA INODORO
Instale los tornillos de anclaje en la
ranura de la brida, gírela 90 grados y
coloque los tornillos con una separación
de 6 pulg. (152 mm) de la pared y en
forma paralela a ésta.
a. Coloque el inodoro en escuadra con la pared y, con un movimiento
oscilante, presiónelo hacia abajo sobre el anillo de cera y la brida.
Apriete las tuercas alternadamente hasta que el inodoro se asiente
con firmeza en el piso.
PRECAUCIÓN: ¡NO APRIETE DEMASIADO LAS TUERCAS
PARA EVITAR DAÑOS EN LA BASE!
b. Instale las cubiertas de los pernos:
1. Asegúrese de que la zona de la cubierta de los pernos en el inodoro
esté limpia y seca (vea la figura). Use un paño seco o agua
y jabón si es necesario.
2. Tome la cubierta de perno plástica y despegue la película protectora
en ambos extremos. La parte adhesiva queda visible y lista para ser
colocada en el inodoro (vea la figura).
3. Con cuidado, coloque la cubierta de perno en la zona
correspondiente del inodoro (vea la ilustración) y, si todo está
alineado, presione la cubierta de perno con firmeza para que quede
en su lugar.
4. Si es necesario volver a alinear, puede retirar la cubierta y volver a colocarla alineada.
5. Repita el paso 3 para la segunda cubierta de perno, que se debe colocar en el lado opuesto del inodoro.
6. Después de 24 horas, el adhesivo de la cubierta de perno está completamente fraguado y, de ser necesario, la
cubierta se puede retirar o sustituir. La tecnología de doble bloqueo ya está colocada.
c. Alise la capa de sellador alrededor de la base. Quite el exceso de sellador.
!
INSTALACIÓN DEL INODORO
5
INSTALACIÓN DEL SELLO DE CERA
Invierta el inodoro sobre el piso (en una
superficie amortiguada para evitar daños) e
instale el anillo de cera en forma pareja
alrededor de la brida del desagüe (chapa
circular), con el extremo cónico del anillo
hacia el inodoro. Aplique una base delgada
de sellador alrededor de la base del inodoro.
COLOCACIÓN DEL INODORO SOBRE LA BRIDA
a. Destape la abertura del desagüe del piso e instale el inodoro
sobre la brida del retrete, de manera que los pernos pasen por
los agujeros de montaje.
b. Instale las arandelas de retención y las tuercas sin apretar
mucho. El lado de las arandelas que dice "THIS SIDE UP"
debe ir hacia arriba.
4
PERNO DE FIJACIÓN
TUERCA
CUBIERTA DE PERNO
Despegue las dos películas
protectoras y adhiera la cubierta
de los pernos al inodoro.
Lado trasero
Lado delantero
CUBIERTA DE PERNO
PERNOS BRIDA PARA INODORO
ANILLO DE CERA
SELLADOR
PERNO
PARA INODORO
TUERCA
ARANDELA
BRIDA
ABERTURA
Modelo 2847 - TOWN SQUARE 1,28 gpf/ 4. 8 Lpf Modelo 2851A - TOWN SQUARE S 1,28 gpf/ 4. 8 Lpf
DIMENSIONES DE INSTALACIÓN:
NOTA: La distancia desde la pared a la línea central de la brida de retrete debe ser la que se indica a continuación:
IMPORTANTE: Se requiere suministro de agua en la pared en 3-3/4 pulg. ó 9 pulg. desde
la línea central del inodoro (consulte la sección de preparación). La primera posición
sugerida es oculto detrás del inodoro. La geometría del inodoro otorga espacio para esta
instalación. La segunda posición sugerida es a un costado del inodoro. Entre estas dos
posiciones, el espacio para el suministro entre la pared y el inodoro se limita a 3-1/4 pulg.
En este caso, revise el suministro y las dimensiones de la manguera.
IMPORTANTE: Se requiere suministro de agua en la pared en 3-3/4 pulg. ó 9 pulg. desde
la línea central del inodoro (consulte la sección de preparación). La primera posición
sugerida es oculto detrás del inodoro. La geometría del inodoro otorga espacio para esta
instalación. La segunda posición sugerida es a un costado del inodoro. Entre estas dos
posiciones, el espacio para el suministro entre la pared y el inodoro se limita a 3-1/4 pulg.
En este caso, revise el suministro y las dimensiones de la manguera.
2a
18-1/2"
(470 mm)
30-1/4"
(768 mm)
18-7/8"
(480 mm)
4-1/8"
(104 mm)
7-1/2"
(190 mm)
3-1/2" (88 mm) 2-3/4"
(69 mm) 7/8"
(22 mm)
8-1/2"
(217 mm) 14-5/8" (373 mm)
14-5/8"
(373 mm)
16-1/2"
(419 mm)
16-1/8"
(416 mm)
30-9/16
(776 mm)
12"
(305 mm)
6"
(152mm)
5-1/2"
(140mm)
9"
(229mm)
14-3/4"
(376 mm)
14"
(357 mm)
3-3/4"
(95mm)
PISO
TERMINADO PISO TERMINADO
L/C DE AGUJEROS DE
MONTAJE CENTRALES
DEL ASIENTO 5-1/2 PULG.
(140 mm)
SUMINISTRO
SEGÚN SE
REQUIERA
(posición 1 o
posición 2)
SUMINISTRO
SEGÚN SE
REQUIERA
(posición 1 o
posición 2)
29-7/8"
(758 mm)
6-7/8"
(175 mm)
7/8"
(22 mm)
18-1/2"
(470 mm)
3-1/2" (88 mm) 2-3/4"
(69 mm)
8-1/2"
(217 mm) 14-5/8" (373 mm) 14-5/8"
(373 mm)
16-1/2"
(419 mm)
15-1/8"
(384 mm)
30-3/4"
(780 mm)
12"
(305 mm)
6"
(152mm)
5-1/2"
(140mm)
9"
(229mm)
14"
(356 mm)
3-3/4"
(95mm)
3-3/4"
(95mm)

8a 8b
Antes de continuar, identifique el tipo de conexión de suministro de agua que utiliza de acuerdo con al
diagrama que aparece más adelante y utilice las piezas de montaje adecuadas para volver a conectar el
suministro de agua de manera correcta. NO emplee masilla de plomero para sellar estas conexiones.
PRECAUCIÓN: NO UTILICE
ARANDELAS CÓNICAS EN LÍNEAS
DE SUMINISTRO DE PLÁSTICO.
Estas piezas deben utilizarse de la
manera que se ilustra para asegurar
una conexión estanca. Si se utiliza
una tuerca de acoplamiento existente
es posible que se produzcan fugas de
agua. La tubería de agua debe
penetrar al menos 1,25 cm (½" ) en la
parte roscada de la válvula (esto no
se aplica a las tuberías con brida).
Utilice la
tuerca de
acoplamiento
y la arandela
existentes.
Utilice la arandela cónica
en espiral existente. Es
posible que la arandela
cónica Fluidmaster no se
selle por completo en la
línea de suministro de
tipo espiral.
Ya están incluidas las
arandelas cónicas cautivas.
No es necesario utilizar
arandelas adicionales.
PRECAUCIÓN: Si la TUERCA DE
RETENCIÓN o la TUERCA DE
ACOPLAMIENTO se aprietan de manera
excesiva, podría producirse una ruptura
y el consiguiente anegamiento.
TUBO ENSANCHADO
DE METAL/COBRE TUBO METÁLICO EN ESPIRAL TUBO METÁLICO EN ESPIRAL CONECTOR DE VINILO MALLA
CONTRATUERCACONTRATUERCA CONTRATUERCA CONTRATUERCA
TUERCA DE
ACOPLAMIENTO
TUERCA DE
ACOPLAMIENTO
TUERCA DE
ACOPLAMIENTO
EXISTENTE
TUERCA DE
TUERCA
CIERRE
DEL AGUA
CIERRE
DEL AGUA
CIERRE
DEL AGUA
CIERRE
DEL AGUA
ARANDELA
CÓNICA ARANDELA CÓNICA
EXISTENTE
ARANDELA EXISTENTE
11
910
Una vez que las arandelas estén
colocadas en su lugar (ver el
Paso 8a), apriete la TUERCA DE
ACOPLAMIENTO ¼ de vuelta
después de apretar al máximo
con la mano.
NO APRIETE MÁS DE LO
NECESARIO.
AJUSTES
a. Ajuste el nivel del agua. El nivel del
agua se debe ajustar hasta donde
marca el tanque, regulando el
flotador.
Vea el Paso 10 sobre el método de
ajuste del nivel del agua.
b. Si la taza no realiza la descarga,
puede ser necesario ajustar la
cadena de elevación. Simplemente
saque la cadena de cuentas de la
pinza de retención (ver Fig. 9A),
acorte lo que queda flojo de la
cadena y vuelva a insertarla en la
varilla de elevación.Asegúrese que
la cadena no quede demasiado
tirante.
PALANCA DEL
TANQUE
CLIP EN
"S"
VÁLVULA DE
DESCARGA
PARTE SUPERIOR BRAZO
NIPLE
Diagrama 1
PIEZAS PARA
CONEXIÓN
DE AGUA
(VER PASO 9)
ARANDELA CÓNICA
CUERPO DE
LA VÁLVULA
FLAPPER
TUBO
ROSCADO
ARANDELA
DEL TUBO
TUERCA DE
ACOPLAMIENTO
(AJUSTE SÓLO
CON LA MANO)
VÁLVULA DE
LLENADO
DISPOSITIVO
FLOTADOR
MARCA DE NIVEL
CRÍTICO ("C. L. ")
DEBE ESTAR A
25 CM (1 pulgada)
SOBRE
EL TUBO DE
REBOSE
TUBO DE
RELLENO
ALTURA
AJUSTABLE
VARILLA
DE AJUSTE
DEL NIVEL
DEL AGUA
CONTRATUERCA
Figura 9A
Abra el suministro principal de
agua. Sumerja el FLOTADOR
bajo el agua por 30 segundos.
Ajuste el nivel del agua a la
altura deseada girando la
PRESILLA DE AJUSTE DEL
NIVEL DEL AGUA y deslizando
el FLOTADOR hacia arriba y
abajo.
- 3 - 7301450-100SP Rev. 3 8/19
INSTALACIÓN DEL ASIENTO DEL INODORO Instale el asiento del inodoro según las instrucciones del fabricante.
7
CUIDADO Y LIMPIEZA
Para limpiar el inodoro, use agua templada con jabón, enjuague bien con agua limpia y seque con un paño suave. Evite detergentes,
desinfectantes o productos de limpieza en latas de aerosol. NUNCA utilice productos de limpieza abrasivos ni esponjas abrasivas en el
asiento del inodoro. Algunos cosméticos y productos químicos para baño pueden dañar el acabado del asiento.
ADVERTENCIA: no use limpiadores dentro del tanque. Los productos que contienen cloro (hipoclorito de calcio) pueden dañar
seriamente los accesorios del tanque. Esto puede provocar fugas y daños a la propiedad.
American Standard no será responsable por ningún daño en los accesorios del tanque debido al uso de limpiadores que
contienen cloro (hipoclorito de calcio).
!

7301450-100SP Rev. 3 8/19
GUÍA PARA SOLUCIONAR PROBLEMAS
PROBLEMA CAUSA POSIBLE MEDIDA CORRECTIVA
- 4 -
12
• Asegúrese de cerrar el
suministro de agua. Retire
la PARTE SUPERIOR de
la válvula; para ello levante
el brazo y hágalo girar con
la parte superior 1/8 de
vuelta, haciendo una leve
presión sobre la tapa.
IMPORTANTE: Elimine
siempre la arena y el óxido
que pueda haber en el
sistema.
• Coloque un recipiente
sobre la VÁLVULA abierta
para evitar derrames, abra
y cierre el suministro de
agua varias veces. Deje el
paso de agua cerrado.
• Vuelva a colocar la PARTE
SUPERIOR encajando los bordes de
sujeción y girando 1/8 de vuelta de
izquierda a derecha. ASEGÚRESE
DE QUE LA PUNTA QUEDE
ORIENTADA HACIA LA POSICIÓN
DE BLOQUEO. ES POSIBLE QUE
LA VÁLVULA NO FUNCIONE SI LA
PARTE SUPERIOR NO ESTÁ
COMPLETAMENTE GIRADA HACIA
LA POSICIÓN DE BLOQUEO. Para obtener información sobre la solución
de problemas, comuníquese con:
SOLUCIÓN DE PROBLEMAS
SI LA VÁLVULA DE SUMINISTRO SE CIERRA PERO SIGUE
PERDIENDO AGUA POCO A POCO, repita el Paso 12.
SI LA VÁLVULA DE SUMINISTRO SE CIERRAY ABRE
CUANDO NO SE USA, es señal de desperdicio de agua a
causa de que:
• El extremo del tubo de carga está introducido en el tubo de
rebose, debajo
del nivel de agua del tanque. Fije el tubo de carga al de
rebose con el sujetador en "S" suministrado.
• La válvula de descarga tiene una fuga porque está gastada,
sucia o la bola o el flapper está mal alineado
(reemplace por un nuevo flapper).
SI LA VÁLVULA DE SUMINISTRO NO FUNCIONA O SE
CIERRA, o LA CARGA DEL TANQUE ES LENTA después
de que la válvula haya estado en uso durante un tiempo,
es posible que deba utilizar sello de reemplazo Fluidmaster
Modelo 242.
Para más información sobre la solución de problemas
respecto del inodoro, visite nuestro sitio Web en
www.fluidmaster.com.
© 2001 Fluidmaster, Inc.
® Marca comercial registrada de Fluidmaster, Inc.
Use siempre repuestos Fluidmaster de calidad cuando repare los productos Fluidmaster.
Fluidmaster no se hace responsable de ningún daño provocado por productos utilizados
con válvulas Fluidmaster que no estén fabricados por Fluidmaster, Inc. 30800 Rancho Viejo Road
San Juan Capistrano, CA 92675
[phone] [phone]
www.fluidmaster.com
ELEVAR
BRAZO
PRIMERO
No hay descarga
Descarga deficiente o
lenta
Fugas del inodoro
El inodoro no corta el
agua
a. Válvula de suministro del agua cerrada.
b. Línea de suministro bloqueada.
c. Cadena de válvula de descarga demasiado floja o
desconectada.
d. Depósitos de arena o residuos en control del agua.
a. Nivel del agua de la taza demasiado bajo.
b. Válvula de suministro del agua parcialmente cerrada.
c. Sifón y/o tubería de drenaje y/o abertura parcialmente
obstruidos.
d. Presión de suministro demasiado baja.
e. Cadena de válvula de descarga demasiado tensa y deja
abierta la descarga.
a. Conexión de línea de suministro defectuosa.
b. Conexión de taza al tanque/piso defectuosa.
a. Junta de válvula de descargar con fuga o deformada.
b. Depósitos de arena o residuos en control del agua.
a. Abra la válvula y deje que el tanque se llene de agua.
b. Cierre el suministro de agua, desconecte la línea de suministro
e inspeccione todas las empaquetaduras y arandelas. Vuelva a
ensamblar. Además, vea la sección de mantenimiento de
Fluidmaster. (ver el paso 12)
c. Reajuste el largo de la cadena según sea necesario.
d. Cierre el suministro de agua. Quite la tapa y limpie de acuerdo
con el paso 12.
a. Compruebe que el tubo de relleno esté conectado al control de
agua e insertado en el tubo de derrame del tanque sin partes
enroscadas ni dañadas.
b. Abra toda la válvula de suministro. Asegúrese de estar usando
el tamaño de tubo adecuado.
c. Elimine las obstrucciones. Consulte con un plomero si fuera
necesario.
d. La presión del suministro normal debe ser de al menos 20 psi.
e. Reajuste el largo de la cadena según se requiera. Revise el
paso 9A.
a. Revise los pasos 8a y 8b del procedimiento de instalación.
b. Revise los pasos 4 al 6 del procedimiento de instalación.
a. Elimine la suciedad de la superficie de sellado. Sustituya la
junta de la válvula de descarga si es necesario.
b. Cierre el suministro de agua. Quite la tapa y limpie de acuerdo
con el paso 12.
En los Estados Unidos:
American Standard Brands
1 Centennial Ave
Piscataway, New Jersey 08854
Atención: Director de Servicio al Cliente
Para los residentes en los Estados Unidos, la
información de la garantía puede obtenerse también
llamando al siguiente número sin cargo: [phone]
www.americanstandard.com
En Canadá:
LIXIL Canada, ULC
5900 Avebury Rd.
Mississauga, Ontario
Canadá L5R 3M3
Número sin cargo: [phone]
www.americanstandard.ca
En México:
American Standard B&K México
S. de R. L. de C.V.
Vía Morelos #330
Col. Santa Clara
Ecatepec 55540 Edo. México
Número sin cargo: 01-800-839-1200
www.americanstandard.com.mx
