APA 29640 User manual

1
Art.-Nr.: 29640
Abschleppstange ‚snap-in‘ bis 2500kg
Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 2
Art. No. 29640
Tow bar ‚snap-in‘ up to 2500kg
Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . 5
Réf. art. 29640
Barre deremorquage «snap-in» jusqu‘à
2500kg
Manuel de l‘opérateur . . . . . . . . . . . . . . . . . . . . . . . . 8
Cod. art. 29640
Asta di traino ‘snap-in’ no a 2500kg
Istruzioni per l‘uso . . . . . . . . . . . . . . . . . . . . . . . . . 14
Art.nr. 29640
Sleepstang ‚snap-in‘ tot 2500 kg
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . 11

2
1. BESTIMMUNGSGEMÄßER GEBRAUCH
Die Abschleppstange‚snap-in‘ ist ausschließlich für das Abschleppen von liegen gebliebenen Kraftfahrzeugen zu verwenden, die über
dafür geeignete Abschleppösen verfügen. Prüfen Sie dazu die Bedienungsanleitung der betreenden Fahrzeuge! Die Zugeinrichtungen
des ziehenden und des geschleppten Fahrzeugs müssen sich in etwa der gleichen Höhe benden.
Jede andere Nutzung ist nicht zulässig.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne das
erforderliche Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beach-
tung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden
führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.
Länge: 1,83 m Gewicht:4,4 kg
max. Gesamtgewicht des geschleppten Fahrzeugs: 2500 kg
Befestigung: an serienmäßigen Abschleppösen, nach Herstellervorschrift
2 x Zughaken (auf Zugstange vormontiert) 1 x Transporttasche
2 x Zugstange 1 x Paar Arbeitshandschuhe
1 x Mittelstück 1 x Gebrauchsanweisung
2. LIEFERUMFANG
3. SPEZIFIKATIONEN
WARNUNG
LesenSiedieBedienungsanleitungvorInbetriebnahmesorgfältigdurchundbeachtenSiealleSicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die
Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe
des Produkts geben Sie auch diese Anleitung weiter. Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung
auf Unversehrtheit und Vollständigkeit!
Abschleppstange ‚snap-in‘ bis 2500kg
INHALT
1. BESTIMMUNGSGEMÄßER GEBRAUCH _____________________________________ 2
2. LIEFERUMFANG __________________________________________________ 2
3. SPEZIFIKATIONEN _________________________________________________ 2
4. SICHERHEITSHINWEISE _____________________________________________ 3
5. BEDIENUNGSANLEITUNG ____________________________________________ 3
6.WARTUNG UND PFLEGE _____________________________________________ 4
7.HINWEISE ZUM UMWELTSCHUTZ________________________________________ 4
8. KONTAKTINFORMATIONEN ___________________________________________ 4
• Diese Bedienungsanleitung ist ein Teil des Produktes und muss vor Gebrauch der Abschleppstange sorgfältig gelesen
werden.
• Alle Sicherheitshinweise müssen eingehalten werden. Die Bedienungsanleitung muss während der Lebensdauer des
Produktes aufbewahrt und an jeden folgenden Benutzer oder Besitzer weitergegeben werden.
• Diese Abschleppstange ist nur für Fahrzeuge geeignet, die serienmäßig über Abschleppösen verfügen, die sich in der
gleichen Höhe, also im selben Abstand vom Boden benden.
• Die Abschleppstange muss während des Abschleppvorgangs gerade zur Fahrtrichtung, also parallel zur
Fahrzeuglängsachse verlaufen. Es kann dazu erforderlich sein, versetzt zu fahren.
4. SICHERHEITSHINWEISE

3
• Die Sichtverhältnisse zwischen den beiden Fahrzeugen müssen so sein, dass die Rück- und Bremsleuchten des voraus-
fahrenden Fahrzeugs vom abgeschleppten Fahrzeug aus zu sehen sind.
• Bevor Sie mit dem Zusammenbau oder der Anbringung der Abschleppstange beginnen, müssen als erstes andere
Verkehrsteilnehmer vor dem liegengebliebenen Fahrzeug gewarnt werden! Denken Sie auch an die Eigensicherung. Zie-
hen Sie dazuWarnwesten an und stellen Sie mindestens einWarndreieck in 100 bis 400 Meter Entfernung, entsprechend
den Straßenverkehrsregeln des Landes in dem Sie sich benden, vor dem Fahrzeug auf.
• Sichern Sie vor Anbringung der Abschleppstange beide Fahrzeuge gegenWegrollen. Es besteht die Gefahr zwischen den
Fahrzeugen eingeklemmt zu werden.
• Schalten Sie beim Abschleppen grundsätzlich dasWarnblinklicht beider Fahrzeuge ein!
• Das Lenk- Zündschloss des abzuschleppenden Fahrzeugs muss beim Abschleppen entriegelt sein! Den Zündschlüssel
keinesfalls abziehen! Es besteht die Gefahr, dass die Lenkung blockiert!
• Das Zugfahrzeug darf nicht leichter als das abzuschleppende Fahrzeug sein, sonst ist das Fahrverhalten nicht sicher
beherrschbar.
• Überschreiten Sie keines Falls das zulässige Gesamtgewicht des abzuschleppenden Fahrzeugs von 2500 kg!
• Das Abschleppen von Fahrzeugen mit defekter Bremsanlage ist verboten!
• Die Abschleppstange darf nur an den dafür vorgesehenen Abschleppösen der Fahrzeuge befestigt werden. Lesen Sie
dazu die Bedienungsanleitung beider Fahrzeuge!
• Abschleppösen und Abschleppstange dürfen nur in einwandfreiem technischem Zustand benutzt werden!
• Die Verbindung zwischen Abschleppöse und Abschlepphaken der Abschleppstange sollte möglichst wenig Spiel
aufweisen.
• Beim Schleppen von Fahrzeugen mit Automatikgetriebe beachten Sie unbedingt die Bedienungshinweise des
Fahrzeugherstellers zum Abschleppen!
• Beim Beschleunigen, Bremsen und Kurvenfahren ist behutsam und vorsichtig zu fahren. Das Abschleppen darf nur mit
geringer Geschwindigkeit erfolgen. Fahren Sie aus Sicherheitsgründen nicht schneller als 50 km/h! Die Abschleppstange
und die Abschleppösen können die im Falle einer Vollbremsung auftretenden Kräfte nicht aufnehmen.
• Beim Anschleppen sind die Vorschriften der StVO einzuhalten. Beachten Sie grundsätzlich die bestehenden Verkehrsre-
geln zum Abschleppen desjenigen Landes in dem Sie sich benden. Fragen Sie im Zweifelsfall bei der nächsten Polizei-
dienststelle nach!
• Wenn die Abschleppstange sichtbar beschädigt ist, ist ein gefahrloser Betrieb nicht mehr möglich. Die Abschlepps-
tange darf jetzt nicht mehr verwendet werden. Führen Sie grundsätzlich keine Reparaturen an einer beschädigten
Abschleppstange durch!

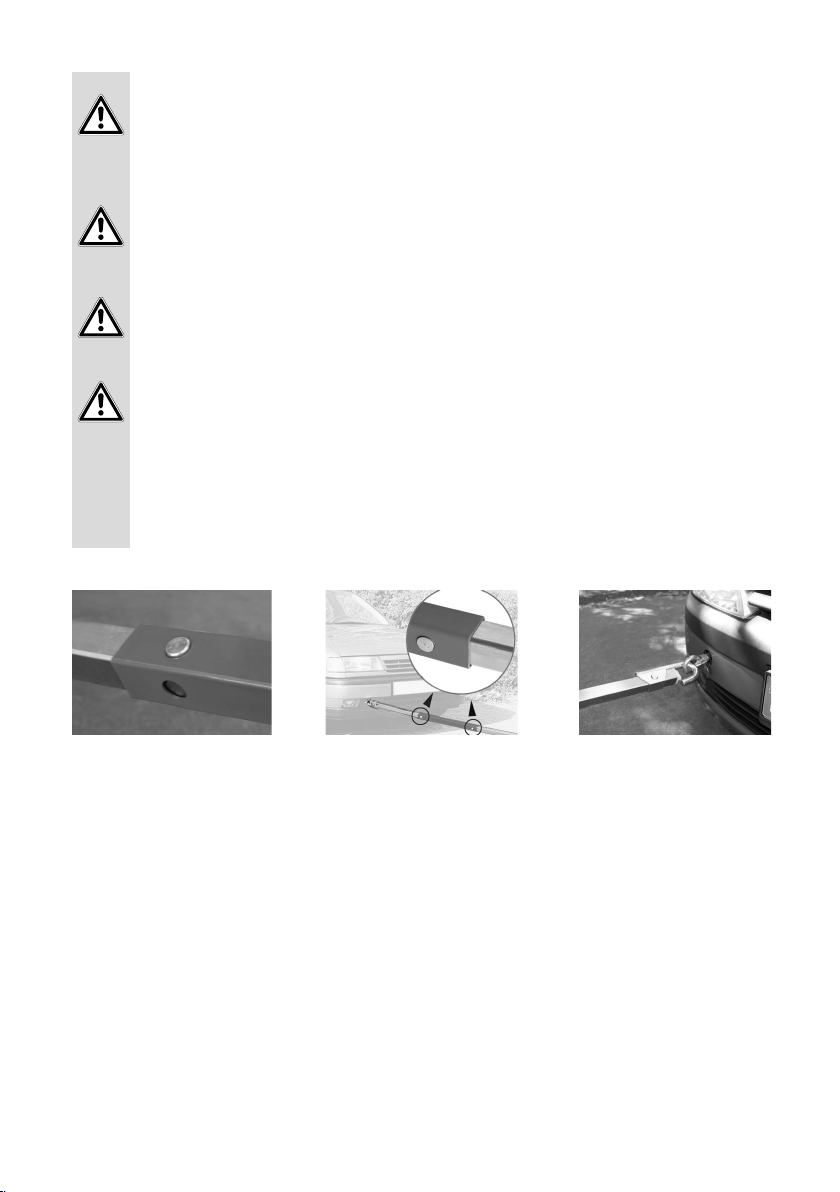

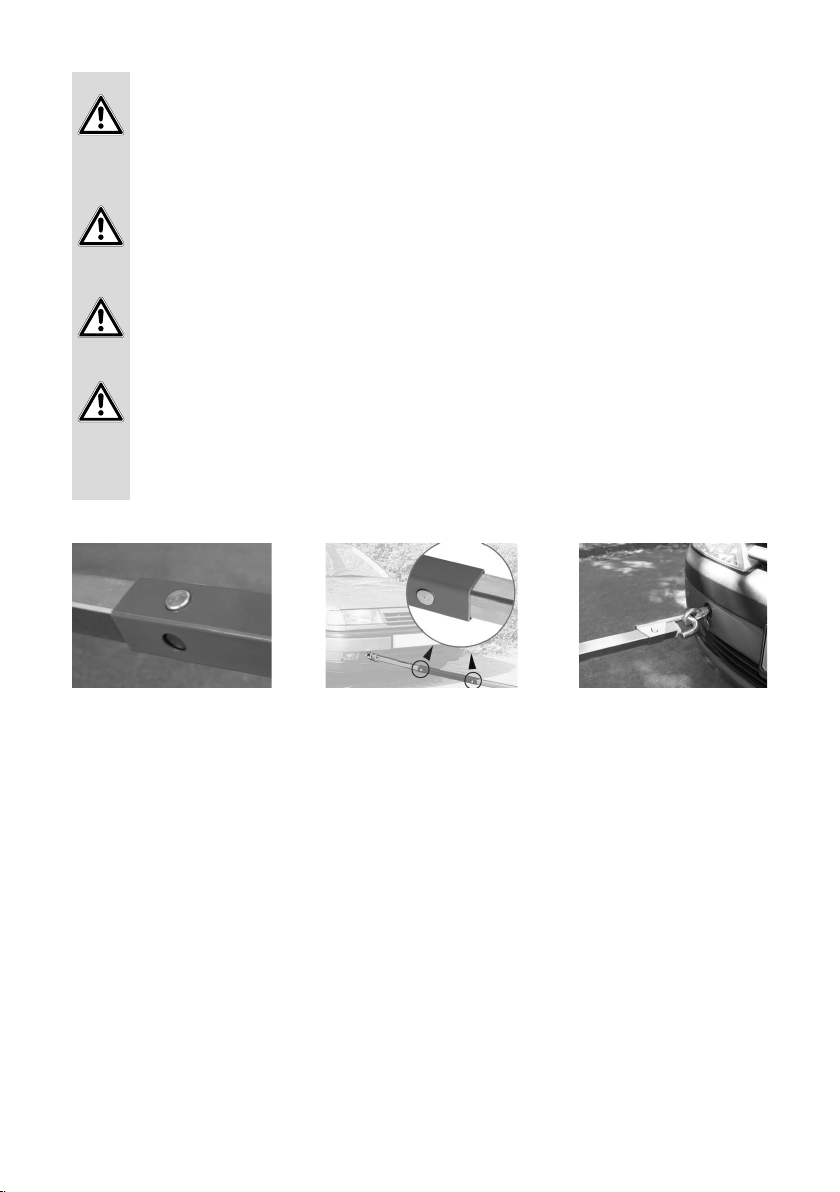

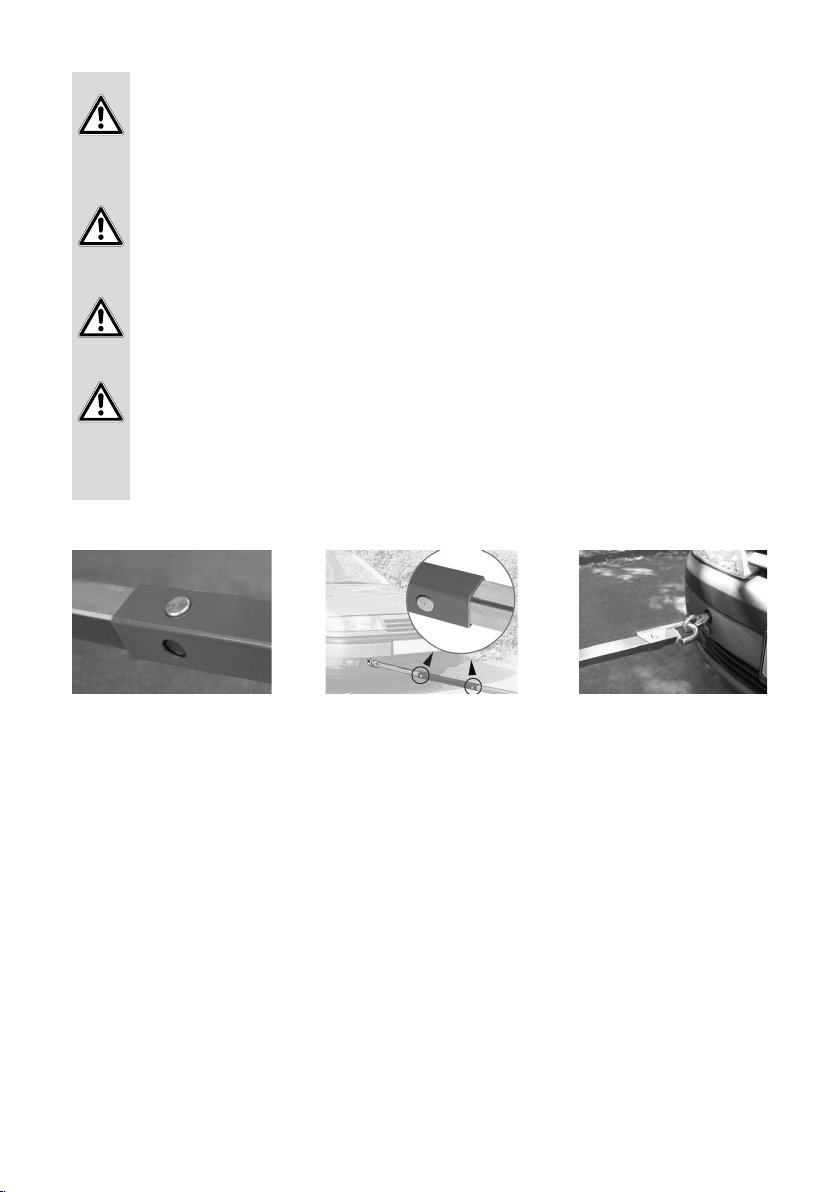

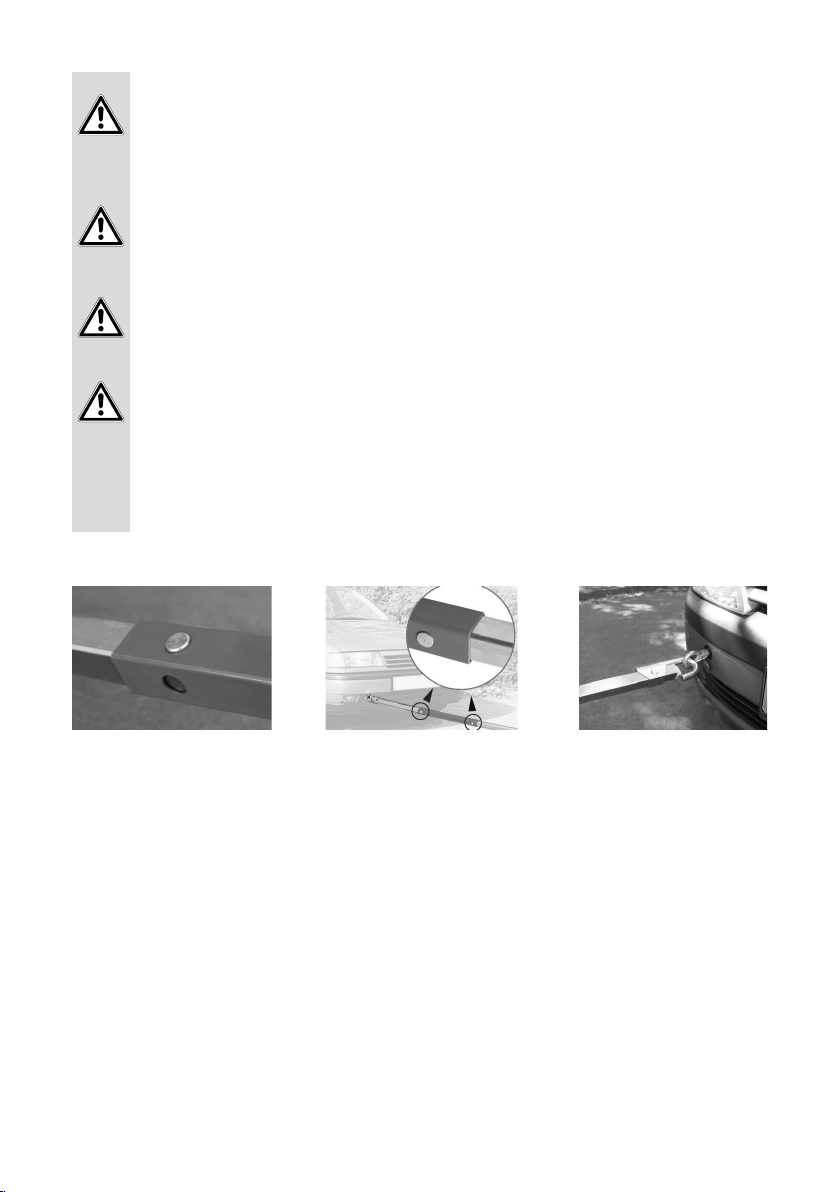

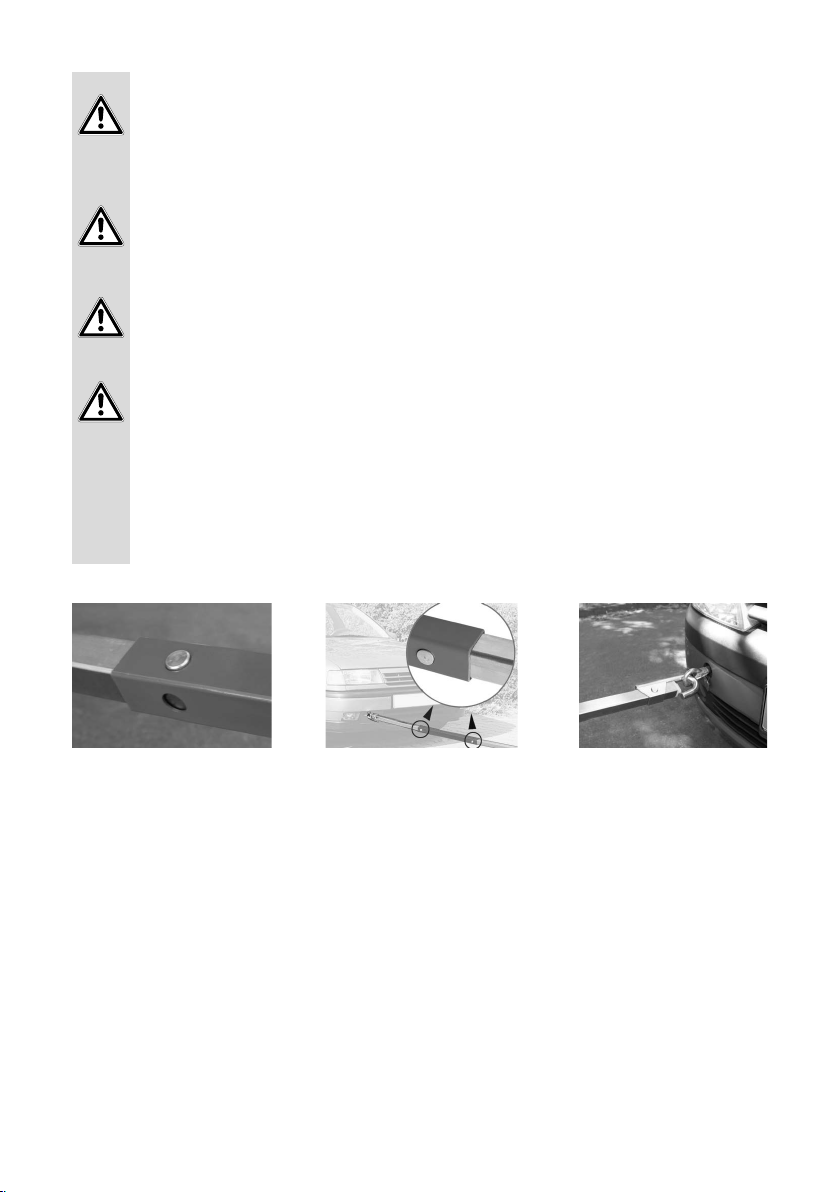

Verbinden der Fahrzeuge
StellenSiedasschleppende Fahrzeugca. 1,5 m vordemabzuschleppenden ab.Sichern Sie beide Fahrzeuge gegenWegrollen. Esbesteht
die Gefahr zwischen den Fahrzeugen eingeklemmt zu werden. Damit die Abschleppstange später beim Beschleunigen und Bremsen
überwiegend in Ihrer Längsrichtung belastet wird, müssen die Fahrzeuge so stehen und später auch so gefahren werden, dass sich
die Abschleppösen gegenüber liegen und die Abschleppstange gerade und nicht schräg zwischen den Fahrzeugen verläuft; eventuell
versetzt fahren. Zur Befestigung der Abschleppstange müssen die Abschleppösen der Fahrzeuge gegebenenfalls erst bereit gemacht
werden, dazu befolgen Sie die Anweisungen des jeweiligen Herstellers.
Önen Sie jetzt den Zughaken ①. Dazu drücken Sie die beiden Bolzen ②soweit herunter, sodass sich der Zughaken verschieben lässt.
Falls nötig können Sie den Zughaken ganz von der Zugstange ③abnehmen, um ihn an der Abschleppöse des schleppenden Fahrzeugs
zu befestigen. Achten Sie darauf, dass der Zughaken von oben in die Abschleppöse eingeführt wird und diese sicher umschließt.
Schieben Sie den Zughaken wieder in seine ursprüngliche Position. Stellen Sie sicher, dass die Bolzen wieder richtig einrasten. Gehen
Sie mit dem zweiten Zughaken④und der zweiten Zugstange ⑦am abzuschleppenden Fahrzeug genauso vor. Drücken Sie jetzt die
Bolzen ⑥herunter und schieben das Mittelstück ⑤auf die erste Zugstange ③. Drücken Sie die Bolzen ⑥erneut herunter und schie-
ben Sie die Abschleppstange noch ca. 15 cm weiter zusammen.Verbinden Sie jetzt das freie Ende des Mittelstücks ⑤mit der zweiten
Zugstange ①. Schieben Sie das Mittelstück so weit über die Zugstange bis die Bolzen ⑧einrasten.
Fahren Sie jetzt mit dem Zugfahrzeug langsam und vorsichtig nach vorn, sodass die Abschleppstange auseinander gezogen wird und
die Bolzen ⑥einrasten. Halten Sie jetzt noch einmal an, und kontrollieren Sie den korrekten Sitz der Abschleppstange. Stellen Sie
sicher, dass alle Bolzen ②⑥⑧⑨ richtig eingerastet sind. Die Abschleppstange ist jetzt einsatzbereit.

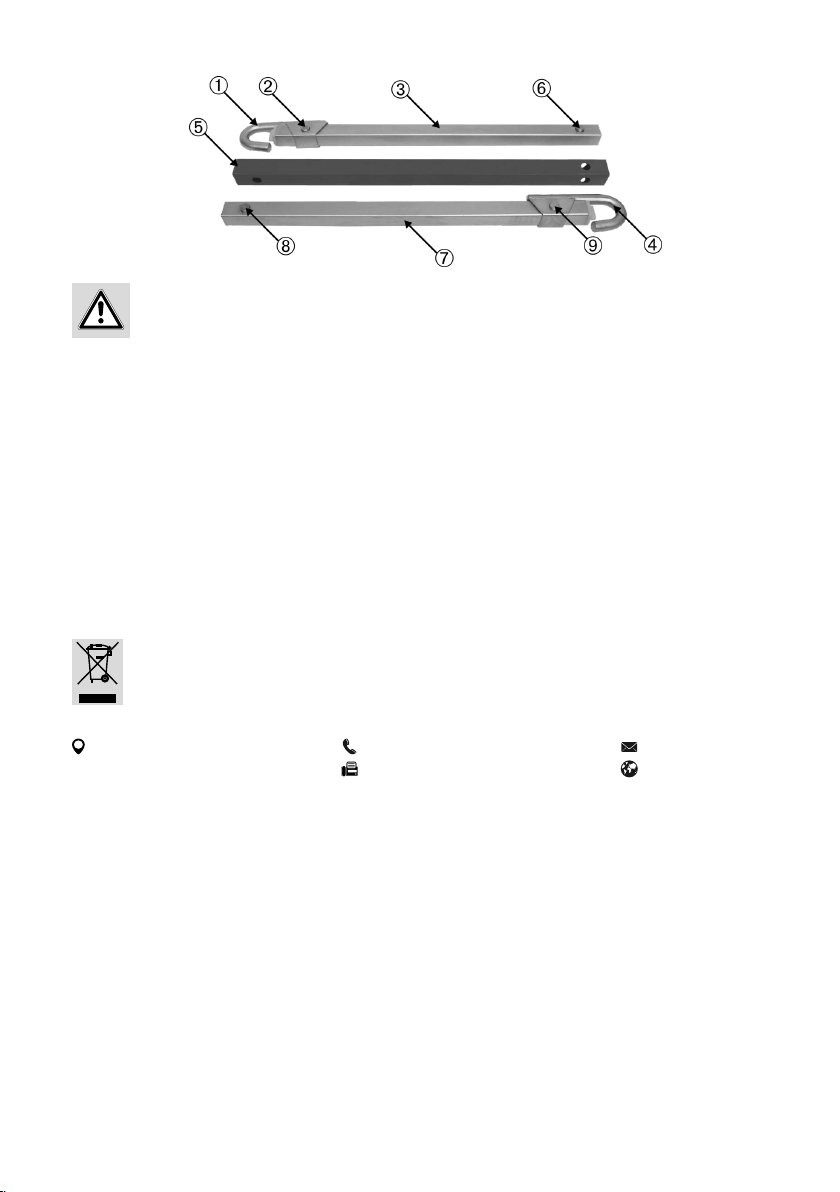

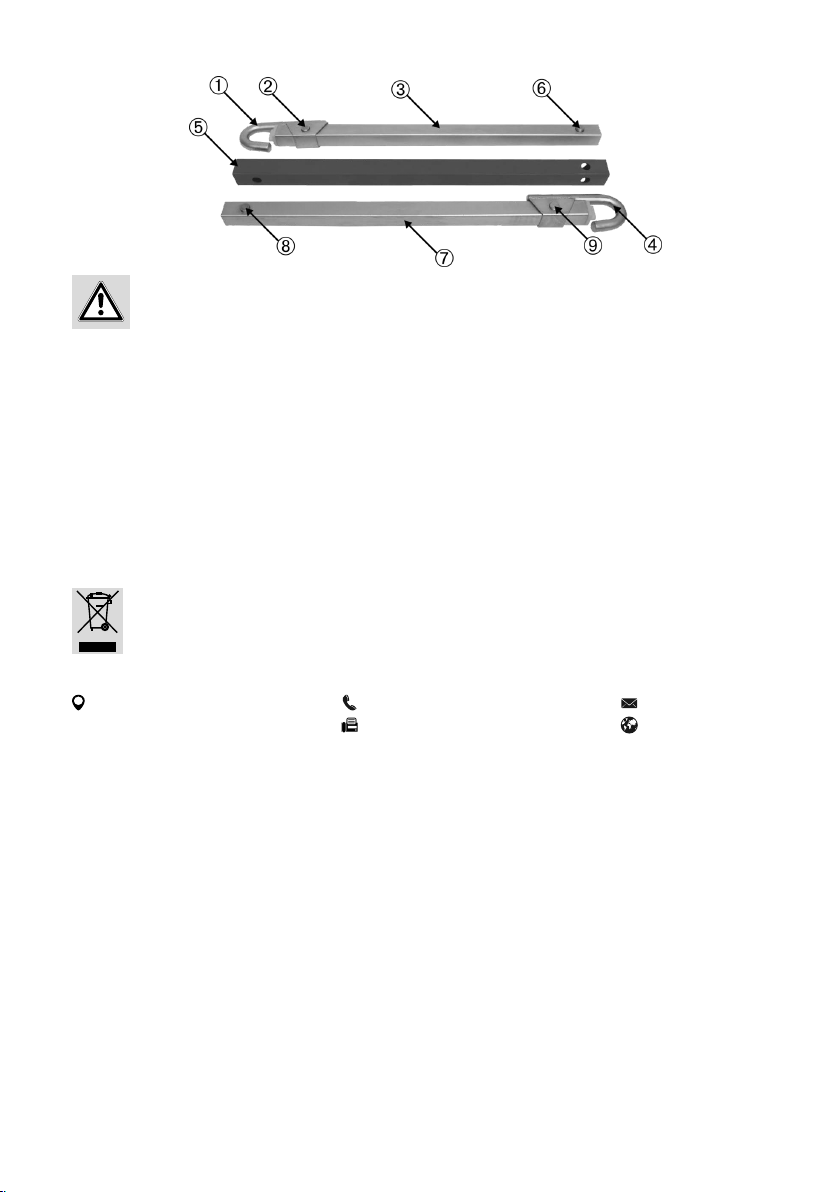

Bild 1:Verbinden der Fahrzeuge
5. BEDIENUNGSANLEITUNG

4
Trennen der Fahrzeuge
Sichern Sie zuerst beide Fahrzeuge gegen Wegrollen. Erst jetzt dürfen die Zughaken ①und ④von den Abschleppösen gelöst werden.
Dazu drücken Sie die Bolzen ②hinein und lösen den Zughaken ①durch Verschieben auf der Zugstange ③von der Abschleppöse.
Eventuell ist es erforderlich auch die Verbindung zwischen Zugstange ③und Mittelstück ⑤zu lösen. Drücken Sie dazu die Bolzen
⑥hinein und verschieben das Mittelstück ⑤entsprechend. Gehen Sie am anderen Ende der Abschleppstange genauso vor. Verstauen
Sie nach dem Abschleppvorgang alle Teile der Abschleppstange in derTransporttasche.
Beachten Sie beim Abschleppen unbedingt die Sicherheitshinweise!
6. WARTUNG UND PFLEGE
7.HINWEISE ZUM UMWELTSCHUTZ
Entsorgen Sie dieses Gerät über die Wertstotonne oder die öentlichen/kommunalen Sammelstellen.
Die Materialien sind recycelbar. Durch Recycling, stoicheVerwertung oder andere Formen derWiederverwendung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!
Reinigen Sie die Abschleppstange mit einem nur leicht feuchten, weichen Tuch und einem milden Reinigungsmittel. Verwenden Sie
keine scharfen Reinigungsmittel, Lösemittel oder Benzin. Stellen Sie sicher, dass keine Reinigungsmittel oder Flüssigkeiten in die
Abschleppstange eindringen.
Behandeln Sie die Bolzen regelmäßig mit einem leichten Kriechöl, z. B.WD40.
Bewahren Sie die Abschleppstange an einem trockenen Ort auf.
8. KONTAKTINFORMATIONEN
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com

5
1.PROPER USE OF THE PRODUCT
Length: 1.83 m Weight: 4,4 kg
max. total weight of the vehicle being towed: 2500 kg
Attachment: on serial towing lugs in accordance with the manufacturer‘s instructions
• These operating instructions are part of the product and must be read carefully before using the tow bar.
• All safety regulations must always be adhered to. The operating instructions must be kept for the life of the product and
given to each subsequent user or owner of the product.
• This tow bar is only suitable for vehicles with towing lugs as standard equipment, which are located at the same level or
at the same distance to the ground.

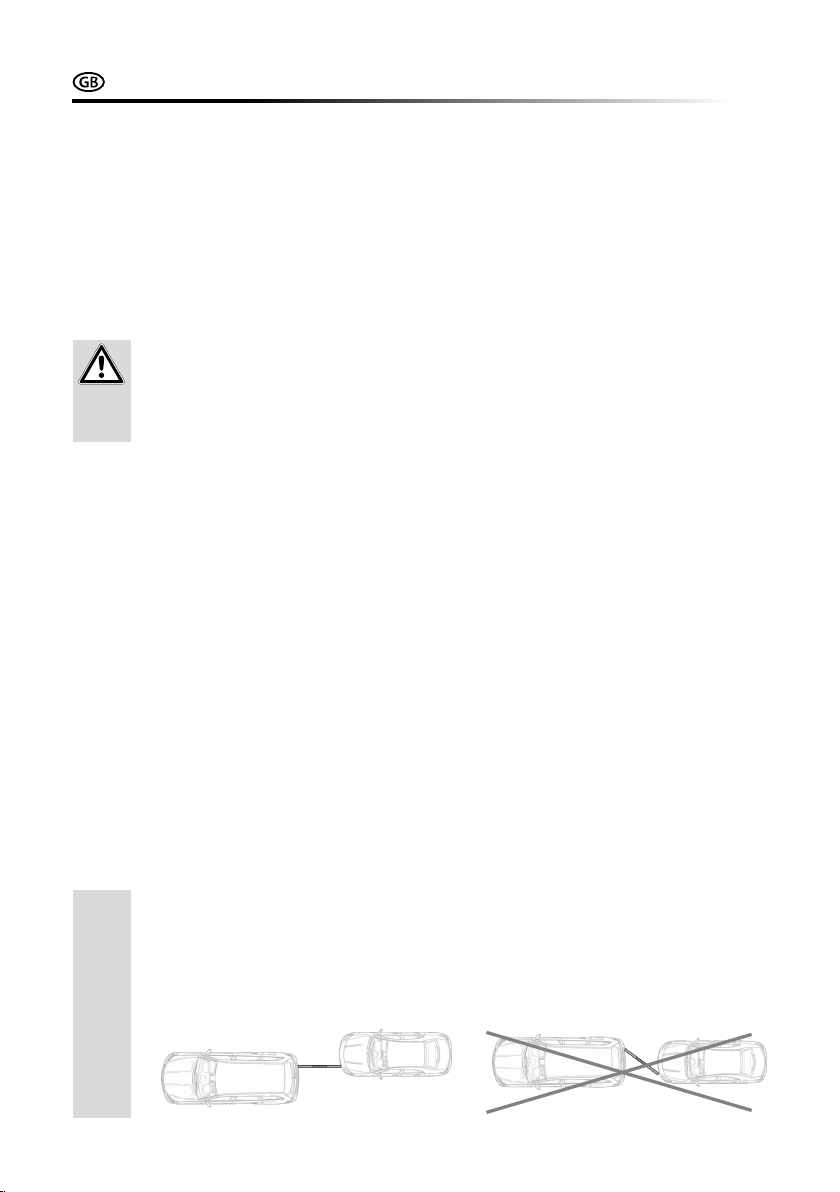

• Therefore the tow bar must run parallel along the longitudinal axis of the vehicle or in a straight line with the direction
the vehicle is being towed.Therefore it may be necessary to drive in oset alignment.
2 x Tow hook (pre-assembled on the tow rod) 1 x Transport bag
2 x Tow rod 1 x Pair of gloves
1 x Centre piece 1 x Operating instructions
2. SCOPE OF DELIVERY
3. SPECIFICATIONS
Tow bar ‚snap-in‘ up to 2500kg
CONTENT
1.PROPER USE OF THE PRODUCT _________________________________________ 5
2. SCOPE OF DELIVERY________________________________________________ 5
3. SPECIFICATIONS __________________________________________________ 5
4. SAFETY GUIDELINES _______________________________________________ 5
5. OPERATING INSTRUCTIONS ___________________________________________ 6
6 .MAINTENANCE AND CARE ____________________________________________ 7
7.NOTES REGARDING ENVIRONMENTAL PROTECTION ____________________________ 7
8. CONTACT INFORMATION_____________________________________________ 7
WARNING
Read these operating instructions carefully prior to assembly and follow all safety instructions!
Non-compliance may result in personal injury, damage to the unit or to your own property!
Keep the original packaging, the receipt and this manual for future reference! Make sure to include these
operating instructions when transferring ownership of the product.
Make sure the contents of the package is intact and complete prior to assembly!
The tow bar‚snap-in‘ is to be used exclusively for the towing of broken-down vehicles which are equipped with suitable towing lugs.
Check the operating instructions of the vehicles be towed! The towing equipment used by the towing vehicle and the vehicle being
towed must be at about the same height.
Any other use is not permitted.
This device is not intended to be used by children and persons with limited mental abilities or without the experience required to
operate the device. Keep children away from the device.
The device is not designated for commercial use.
Intended use also includes observation of all information in this manual, in particular the safety instruction. Any other use is considered
to be improper and may result in damage or injury.The EAL GmbH assumes no liability for damages caused by improper use.
4. SAFETY GUIDELINES

6
• Visibility between the two vehicles must ensure that the rear/brake lights of the towing vehicle can be seen from the
vehicle being towed.
• Before the tow bar is assembled or mounted you must rst warn other drivers that a vehicle has broken-down! Don‘t
forget your own safety either. Put on a safety vests and place at least one warning triangle behind the broken-down
vehicle at a distance of 100 to 400 meters, depending on the road trac regulations of the country you are in.
• Secure both vehicles from rolling before attaching the tow bar. There is a risk of getting crushed between the two
vehicles.
• Always turn on the hazard lights of both vehicles!
• Thesteering lock andthe ignition ofthevehicle tobe towedmust be unlockedduring towing!Donot removethe ignition
key under any circumstances!There is a risk that steering may me blocked!
• The towing vehicle may not be lighter than the vehicle being towed vehicle, otherwise driving characteristics will be
impaired.
• Never exceed the maximum permissible weight of 2,500 kg for the vehicle being towed!
• The towing of vehicles with defective brakes is prohibited!
• The tow bar may only be attached to the designated towing lugs of the vehicles. Read the operating instructions of
both vehicles!
• Tow lugs and tow bar may only be used when in perfect operating condition!
• The play between tow lug and the tow hook on the tow bar should be as low as possible.
• When towing a vehicle with an automatic transmission closely follow the operating instructions of the vehicle being
towed!
• Drive very carefully and exercise caution during acceleration, braking and cornering. Towing is only allowed at a low
speed. Fore safety reasons do not drive faster than 50 km/h! The tow bar and towing lugs can not absorb the forces
generated in the event of emergency braking.
• Road Trac Act [StVO] regulations must be observed during towing. Always observe the existing trac laws of the
country in which you are towing. If you still have questions please contact the nearest police station!
• Safe operation is no longer possible if the tow bar is visibly damaged. The tow bar may no longer be used. Never attempt
to repair a tow bar that is damaged!
Connecting the vehicles
Position the towing vehicle approx. 1.5 m in front of the vehicle being towed. Secure both vehicles from rolling away. There is
a risk of getting crushed between the two vehicles. To ensure that the tow bar is predominantly stressed from a longitudinal
direction when later accelerating and braking, drive the vehicles in such a way that the tow bar is straight and not in a diagonal
position when the towing lugs are opposite each another. It may be necessary to drive the vehicles in oset alignment. The
towing lugs of the vehicles may have to be prepared if necessary before the tow bar can be attached. Refer to the operating
instructions of the vehicle manufacturer.
Now open the tow hooks ①. Press both of the bolts ②down until the tow hook can be moved. If necessary you can completely
remove the towing hook from the tow bar ③ in order to attach it to the towing lug of the vehicle being towed. Make sure that
the tow hook is inserted from above into the towing lug and that it ts tightly. Push the tow hook back into its original position.
Makesure thattheboltslatchbackintoplaceproperly. Proceedin the same manner with the second towhook④andthesecond
tow bar ⑦on the vehicle being towed. Push the bolts ⑥downward and place the centre piece ⑤on to the rst tow bar ③.
Push the bolts ⑥ down again and slide the tow bar approx. 15 cm further together. Now connect the open end of the centre
piece ⑤to the second tow bar . Slide the centre piece over the tow bar until the bolts ⑧ latch in place.
Now drive the towing vehicle forward slowly and carefully until the tow bar is pulled apart and the bolts ⑥latch into place.Then
stop again and make sure the tow bar is in the correct position. Also make sure that all bolts ②⑥⑧⑨ have latched correctly
into place.
The tow bar is now ready to be used.
5. OPERATING INSTRUCTIONS
Figure 1: Connecting the vehicles

7
Observe the safety guidelines when towing!
Separating the vehicles
First, secure both vehicles from rolling away. Now the tow hooks ①and ④can be disconnected from the towing lugs. For this
purpose press the bolts ② inward and release the tow hook ① by sliding on the tow bar ③from the towing lug. It may also be
necessary to disconnect the tow bar ③from the centre piece ⑤. For this purpose press the bolts ⑥inward and slide the centre
piece ⑤correspondingly. Proceed in the same manner on the other end of the tow bar.
Place all parts of the tow bar into the transport bag after completing the towing process.
6 .MAINTENANCE AND CARE
7.NOTES REGARDING ENVIRONMENTAL PROTECTION
Please dispose of this device via the recycling bin or the public/municipal collection points.
The materials can be recycled. You make an important contribution to protecting our environment by recycling,
material utilisation or other forms of reusing waste equipment!
Clean the tow bar with a slightly damp cloth and a mild detergent. Do not use harsh detergents, solvents or gasoline. Make sure
that no detergents or liquids are allowed penetrate into the tow bar.
Treat the bolts regularly with a light penetrating oil, e.g..WD40.
Store the tow bar in a dry place.
8. CONTACT INFORMATION
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com

8
1. UTILISATION CONFORME
La barre de remorquage « snap-in » est a utiliser exclusivement pour le remorquage de véhicules en panne disposant d‘anneaux de
remorquage adaptés. Consultez d‘abord le mode d‘emploi des véhicules concernés ! Les dispositifs de traction du véhicule remorquant
et du véhicule remorqué doivent être environ à la même hauteur.Toute autre utilisation n‘est pas autorisée.
Cet appareil n‘est pas destiné à être utilisé par des enfants ou des personnes mentalement lésées ou ne disposant pas de l‘expérience ou
des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.
Cet appareil n‘est pas destiné à une utilisation industrielle/commerciale.
L‘utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ces instructions de
montage, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut en-
traîner des dommages matériels ou des blessures sur les personnes. EAL GmbH n‘endosse aucune responsabilité pour les dommages
résultant d‘une utilisation non conforme aux prescriptions.
2 x Crochet de traction (prémontés à la barre de traction) 1 x Sacoche de transport
2 x Barre de traction 1 x Paire de gants de travail
1 x Pièce centrale 1 x Mode d‘emploi
2.CONTENU DE LA LIVRAISON
Longueur : 1,83 m Poids :4,4 kg
Poids total max. du véhicule remorqué : 2500 kg
Fixation : à des anneaux de remorquage de série, selon les recommandations du fabricant.
• Le présent mode d‘emploi fait partie intégrante du produit et doit être attentivement lu avant d‘utiliser la barre de
remorquage.
• Toutes les consignes de sécurité doivent être respectées à la lettre. Le mode d‘emploi doit être conservé pendant toute la
durée de vie du produit et remis à tout éventuel utilisateur ou propriétaire successeur.
• Cette barre de remorquage n‘est adaptée que pour les véhicules disposant d‘anneaux de remorquage de série, se
trouvant à la même hauteur, à la même distance du sol.
• Pendant le processus de remorquage, la barre de remorquage doit être parallèle à l‘axe longitudinale du véhicule. Il peut
s‘avérer nécessaire de rouler de façon décalée.
3. SPÉCIFICATIONS
4.CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Lisez attentivement le mode d‘emploi avant la mise en service et respectez toutes les consignes de sécurité !
Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l‘appareil ou vos biens
! Conservez l‘emballage d‘origine en lieu sûr, de même que le bon d‘achat et ce mode d‘emploi an de pouvoir le
compulser à tout moment ! Si vous transmettez cet appareil à quelqu‘un d‘autre, fournissez également ce mode
d‘emploi. Vériez l‘intégrité et l‘intégralité du contenu de l‘emballage !
Barre de remorquage « snap-in » jusqu‘à 2500kgg
SOMMAIRE
1. UTILISATION CONFORME_____________________________________________ 8
2.CONTENU DE LA LIVRAISON ___________________________________________ 8
3. SPÉCIFICATIONS __________________________________________________ 8
4.CONSIGNES DE SÉCURITÉ ____________________________________________ 8
5. MODE D‘EMPLOI __________________________________________________ 9
6. ENTRETIEN ET NETTOYAGE___________________________________________ 10
7.CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT _______________________ 10
8. CONTACT _____________________________________________________ 10

9
• La visibilité entre lesdeux véhicules doit être telle que les feux arrières et de stop du véhicule avant doivent être visibles
depuis le véhicule remorqué.
• Avant de commencer à monter ou placer la barre de remorquage, les autres usagers de la route doivent être avertis par
le véhicule à l‘arrêt ! Pensez également à votre protection. Pour cela, enlez un gilet de sécurité et posez un triangle à
une distance de 100 à 400 mètres de votre véhicule, conformément au code de la route du pays dans lequel vous vous
trouvez.
• Avant de placer la barre de remorquage, assurez les deux véhicules contre un retournement. Il est possible de se coincer
entre les véhicules.
• Lors du remorquage, allumez les feux de détresse des deux véhicules !
• La dispositif de blocage et antivol du véhicule à remorquer doit être déverrouillé lors du remorquage ! Ne retirer la clé de
verrouillage en aucun cas ! Le risque existe que la direction se bloque !
• Le véhicule tracteur ne doit pas être plus léger que le véhicule remorqué, sans quoi la tenue de route n‘est plus
maitrisable.
• N‘excédez en aucun cas le poids total autorisé de 2500 kg du véhicule remorqué !
• Il est interdit de remorquer un véhicule dont les freins sont défectueux !
• La barre de remorquage ne peut être xée qu‘aux anneaux de traction du véhicule prévus à cet eet. Lisez le mode
d‘emploi des deux véhicules.
• Les anneaux de traction et la barre de remorquage doivent être utilisés dans un état technique parfait.
• La liaison entre l‘anneau de traction et le crochet de remorquage de la barre de remorquage devrait présenter un min-
imum de jeu.
• Lors du remorquage d‘un véhicule avec transmission automatique, respectez impérativement les consignes d‘utilisation
du fabricant du véhicule concernant le remorquage !
• Lors d‘une accélération, d‘un freinage et d‘un virage, il est conseillé de rouler prudemment. Le remorquage ne peut se
faire qu‘à vitesse réduite. Par sécurité, ne roulez pas au-delà de 50 km/h ! La barre de remorquage et les anneaux de
traction peuvent ne pas supporter un freinage d‘urgence.
• Lors d‘un remorquage, il convient de respecter le code de la route. Respecter scrupuleusement le code de la route en
vigueur du pays dans lequel vous vous trouvez lorsque vous remorquez. En cas de doute, renseignez-vous auprès du
commissariat de police le plus proche !
• Si la barre de remorquage est visiblement endommagée, elle ne peut plus être utilisée sans danger. La barre de
remorquage ne doit pas être réutilisée. N‘entreprenez aucune réparation sur une barre de remorquage endommagée !
Raccordement au véhicule
Garez le véhicule remorquant à environ 1,5 m du véhicule à remorquer. Sécurisez les deux véhicules contre un retournement. Il est
possible de se coincer entre les véhicules. An que la barre de remorquage soit clairement aectée lors d‘accélération ou de freinage
dans votre direction longitudinale, les véhicules doivent être placés et rester de façon à ce que les anneaux de traction soient alignés et
non obliques entre les deux véhicules ; roulez de façon décalée si nécessaire. Pour xer la barre de remorquage, les anneaux de traction
du véhicule doivent d‘abord être préparés, suivez pour cela les consignes du fabricant en question.
Ouvrez maintenant les crochets de traction ①. Pour cela, pressez les deux boulons ②de sorte que les crochets de traction puissent
bouger. En cas de besoin, vous pouvez retirer complètement les crochets de traction ③de la barre de remorquage pour la xer aux
anneaux de traction du véhicule remorquant. Veillez à ce que les crochets de traction soient introduits depuis le haut dans l‘anneau
de remorquage et que ceux-ci soient correctement enclavés. Replacez le crochet de traction dans sa position initiale. Assurez-vous que
les boulons s‘enclenchent correctement. Procédez de la même façon avec le deuxième crochet de traction ④et la deuxième barre de
traction ⑦pour le véhicule à remorquer. Enfoncez maintenant les boulons ⑥et glissez la pièce centrale ⑤ dans la première barre de
remorquage ③. Enfoncez à nouveau les boulons ⑥ et rapprochez la barre de remorquage de 15 cm. Raccordez maintenant la partie
libre de la pièce centrale ①avec la deuxième barre de remorquage ⑤. Enfoncez la pièce centrale dans la barre de remorquage jusqu‘à
ce que les boulons ⑧s‘enclenchent.
Avancez maintenant lentement et prudemment avec le véhicule tracteur de sorte que le barre de remorquage se détire et que les
boulons ⑥ s‘enclenchent . Arrêtez-vous à nouveau et contrôlez la bonne position de la barre de remorquage. Assurez-vous que tous les
boulons ②⑥⑧⑨ sont correctement enclenchés. La barre de remorquage est désormais prête à l‘emploi.
Figure 1 : Connexion des véhicules
5. MODE D‘EMPLOI

10
Consultez impérativement les consignes de sécurité lors du remorquage !
Séparer les véhicules
Sécurisez d‘abord les deux véhicules contre un retournement. Les crochet de traction ①et ④peuvent désormais être retirés de la
barre de remorquage. Enfoncez les boulons ②et retirez le crochet de traction ①en retirant la barre de remorquage ③de l‘anneau de
remorquage. Il peut être éventuellement nécessaire de défaire le raccord entre la barre de traction ③et la pièce centrale ⑤. Enfoncez
les boulons et glissez la pièce centrale ⑤correctement. Procédez de la même façon pour l‘autre extrémité de la barre de remorquage.
Après le processus de remorquage, rangez toutes les pièces de la barre de remorquage dans la sacoche de transport.
6.ENTRETIEN ET NETTOYAGE
7.CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT
Veuillez vous débarrasser de cet appareil dans des conteneurs pour matériaux recyclables ou auprès des services de
collecte publics/communaux/cantonaux. Les matériaux sont recyclables. En eet, grâce au recyclage, à l‘utilisation de
matières ou d‘autres formes de réutilisation d‘appareils usagés, vous contribuez favorablement à la protection de notre
environnement !
Nettoyez la barre de remorquage avec un chion doux très légèrement humide et avec un nettoyant non agressif. N‘utilisez ni
nettoyants agressifs, ni solvants, ni essence. Assurez-vous qu‘aucun nettoyant ni liquide ne pénètre dans la barre de remorquage.
Appliquez de l‘huile pénétrante régulièrement sur les boulons, par exempleWD40.
Conservez la barre de remorquage dans un endroit sec.
8. CONTACT
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com
