DATA SHEET:
Aspen Standard Pump
FICHE TECHNIQUE:
La pompe Aspen Standard
DATENBLATT:
Die Aspen Standard Pumpe
DATOS TÉCNICOS:
Aspen Standard Bomba
DATI TECNICI:
Pompa Standard
www.aspenpumps.com IDesigned by Engineers for Engineers
EC Declaration of Conformity In accordance with EN ISO 17050-1:2004
We, Aspen Pumps, of Apex Way, Hailsham, East Sussex, BN27 3WA, in accordance with the following Directive(s):
2006/95/EC The Low Voltage Directive
89/336/EEC The Electromagnetic Compatibility Directive and its amending directives
Hereby declare the Aspen Standard Pump has been designed to comply with the relevant sections of the below
referenced specifications. The unit complies with all applicable Essential Requirements of the Directives.
BS EN 60335-1 (2002); BS EN 60335-2-40 (2003); BS EN 61000-6-1 (2001);
BS EN 61000-6-3 (2001); BS EN 61000-3-2 (2006); BS EN 61000-3-3 (1995)
Signed by: Position: Quality Assurance Manager
CE 07
Manufactured in the UK by ASPEN PUMPS©

Description:
The pump is designed to be fitted in the ceiling
void and to lift condensated water where a gravity
drain is too obtrusive. It can be used on cassettes
fitted with an internal lift pump.
A run-on timer is fitted so that excess condensate
does not overflow the drip tray when the unit
switches off, either on thermostat or at the end
of use. The signal wire MUST be connected to the
when on ‘HEATING’ the pump does not run.
Installation
Notes:
Install a 1.0 amp
inline fuse in live line
between pump and
power source.
This pump is
designed to sit level
on its base and must
at all times have
adequate space around
it for good ventilation.
Ensure that there are
no kinks or trapped
parts in the piping,
which must have an
inside diameter of
6mm and an outside
diameter of 9mm. Fix the pipes with cable ties to
the pump inlet and outlet.
Service Guide:
1Inspect the pump head regularly and change
the pump head tube every 12 months or more
often if required.
2To remove the pump head, make sure the roller
assembly is vertical. Remove screws and fit the
replacement pipe. The addition of a smear of
silicon grease will ease refitting the lid and
reduce potential friction noise.
3Press TEST switch once to run pump for 3
minutes and check it operates correctly.
4Replacement pump head tubes and other
accessories can be obtained from the
manufacturers. Please quote the serial number
(to be found on the pump) when ordering
spare parts.
DO NOT RUN CONTINUOUSLY
For further help contact Aspen Pumps.
Technical Specification:
Q2 metre connecting cable
QSelf-priming
Q3 metre suction lift
Q12 metre discharge head
QPumps water/fibrously contaminated
water and air
QWater pumping capacity 6.25 litres
per hour @ 12m discharge
QPump has a selector switch for
manual flushing
QPump has a 3 minute over-run timer
QTemperature limits on pump head tube:
0 to +100°C
QPump rating 0.2A, 240V AC
Dimensions (without plug):
Height: 115mm Width: 135mm
Depth: 77mm Weight: 1.35kg
Electrical Connections:
Brown: Live
Blue: Neutral
Green/yellow: Earth
Black: Switched live from Signal
NOTE: Black must not be connected to
permanent live feed.
LIVE
EARTH
NEUTRAL
PUMP
MOTOR PCB
PUMP CASING
SIGNAL
(Black)
GB
Aspen
Standard
Pump
Particularly suitable for wall and
floor mounted units

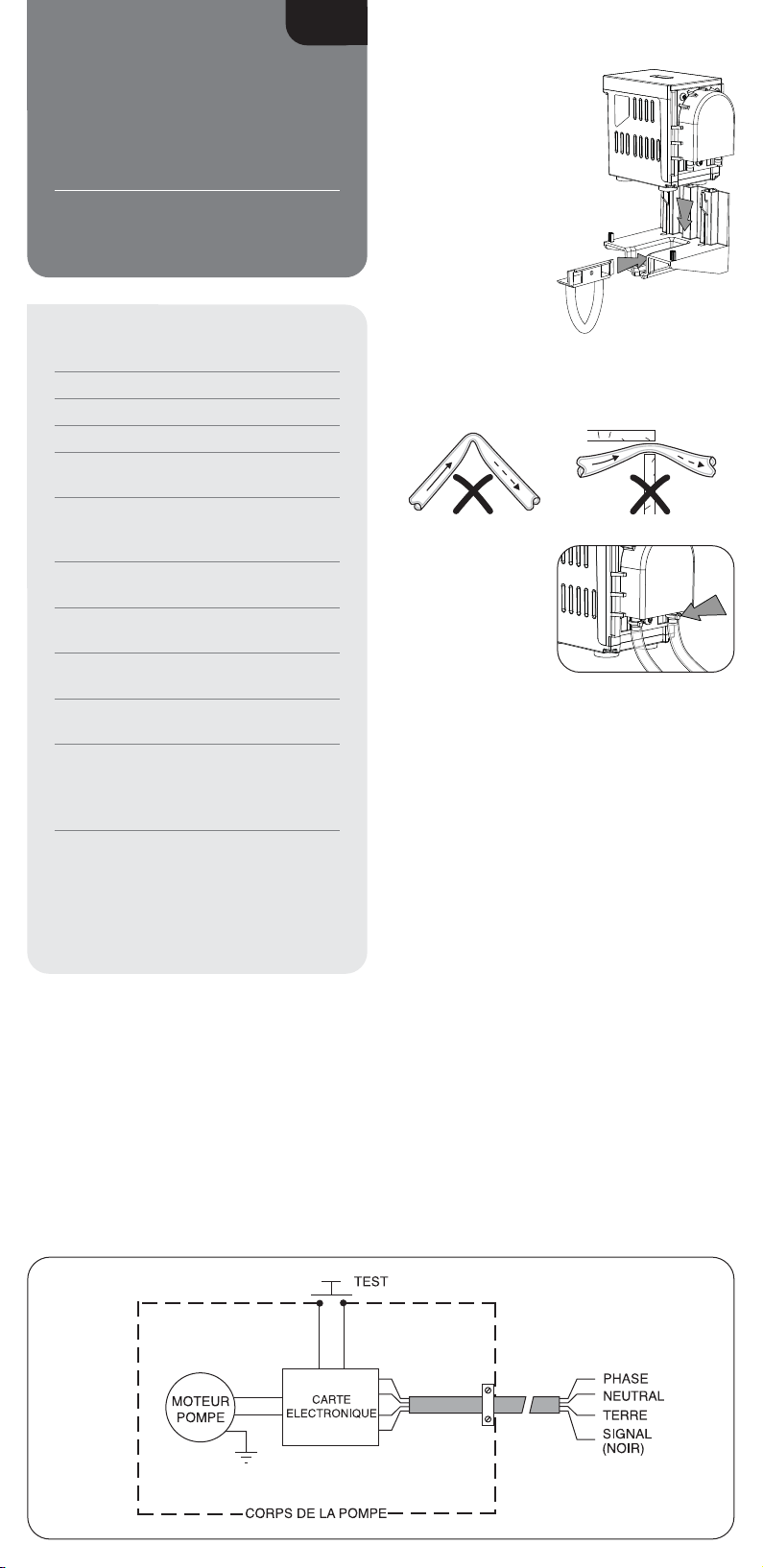

Description:
Cette pompe a été conçue pour être installée dans
un faux-plafond et pour évacuer les condensats
lorsqu'une évacuation gravitaire serait peu
esthétique. Elle peut être utilisée avec des
cassettes dotées d’une pompe à aspiration
interne. Une temporisation de 3 minutes permet
de faire fonctionner la pompe pendant 3 minutes
après l’arret du signal. Ceci permet d’éviter un
débordement du bac à condensats. Le fil du
contact peut être connecté au circuit du
manière à ce que, lorsque le climatiseur est sur
“CHAUFFAGE”, la pompe ne fonctionne pas.
Installation:
Installer un fusible
d’1 ampère entre la
pompe et l’alimentation
électrique. Cette pompe
a été conçue pour
reposer de niveau sur
son embase et il faut
toujours prévoir un
espace suffisant autour
de la machine pour
assurer une bonne
ventilation.
Veiller à éviter tout coude ou piégeage des
tuyauteries, dont le diamètre interne devrait égaler
6mm et le diamètre
externe 9 mm.
Fixer le tuyau sur les
tuyauteries d’admission
et de refoulement de
la pompe avec des
serre-câbles.
Conseils en matière de maintenance:
1Inspecter régulièrement le côté refoulement de
la pompe et remplacer le tuyau de refoulement
annuellement, ou plus fréquemment si besoin
est. S'il y a un problème de fonctionnement
avec la pompe, vérifier le tube en premier!
2Pour retirer le tuyau de refoulement, s’assurer
que l’ensemble à galets est vertical. Déposer
les vis et installer le tuyau de rechange. En
ajoutant un léger film de graisse au silicone, on
remontera le couvercle plus facilement tout en
réduisant les risques de bruit dû à la friction.
3Appuyer sur le bouton TEST une fois pour
mettre en marche la pompe pendant 3 minutes
et la vérifier son bon fonctionnement.
4On peut se procurer des tuyauteries de
refoulement de rechange et d’autres
accessoires en s’adressant aux fabricants. Prière
de préciser le numéro de modèle (qui se trouve
sur la pompe) lors de la commande de pièces
de rechange.
EVITER DE FAIRE FONCTINNER LA POMPE
EN CONTINU
Veuilee contacter Aspen Pumps pour de plus
amples renseigements.
Caractéristique techniques:
QCâble de connexion (2 mètres)
QAuto-amorçante
QHauteur d’aspiration: 3 mètres verticale
QHauteur de refoulement: 12 mètres
QPompe l’eau et l’eau / l’air contaminés
par des fibres
QCapacité de pompage:
6,25 litres / heure avec 12 mètres de
hauteurs de refoulement
QLa pompe est dotée d’un sélecteur
pour test manuel
QLa pompe est équipée d’une minuterie
de dépassement (3 minutes)
QLimites de température sur le tube de
refoulement de la pompe: 0 à +100°C
QCaractéristiques électriques:
0,2A, Mono 230V, 50Hz
Dimensions (sans prise):
Hauteur: 115 mm Largeur: 135 mm
Profondeur: 77 mm Poids: 1.35 kg
Connexions électriques:
Fil Marron: Phase
Bleu: Neutre
Vert/Jaune: Terre
Noir: Commutation en direct
à partir du signal
F
La pompe
Aspen
Standard
Convient particulièrement aux
unités montées au sol, aux muraux
et aux cassettes

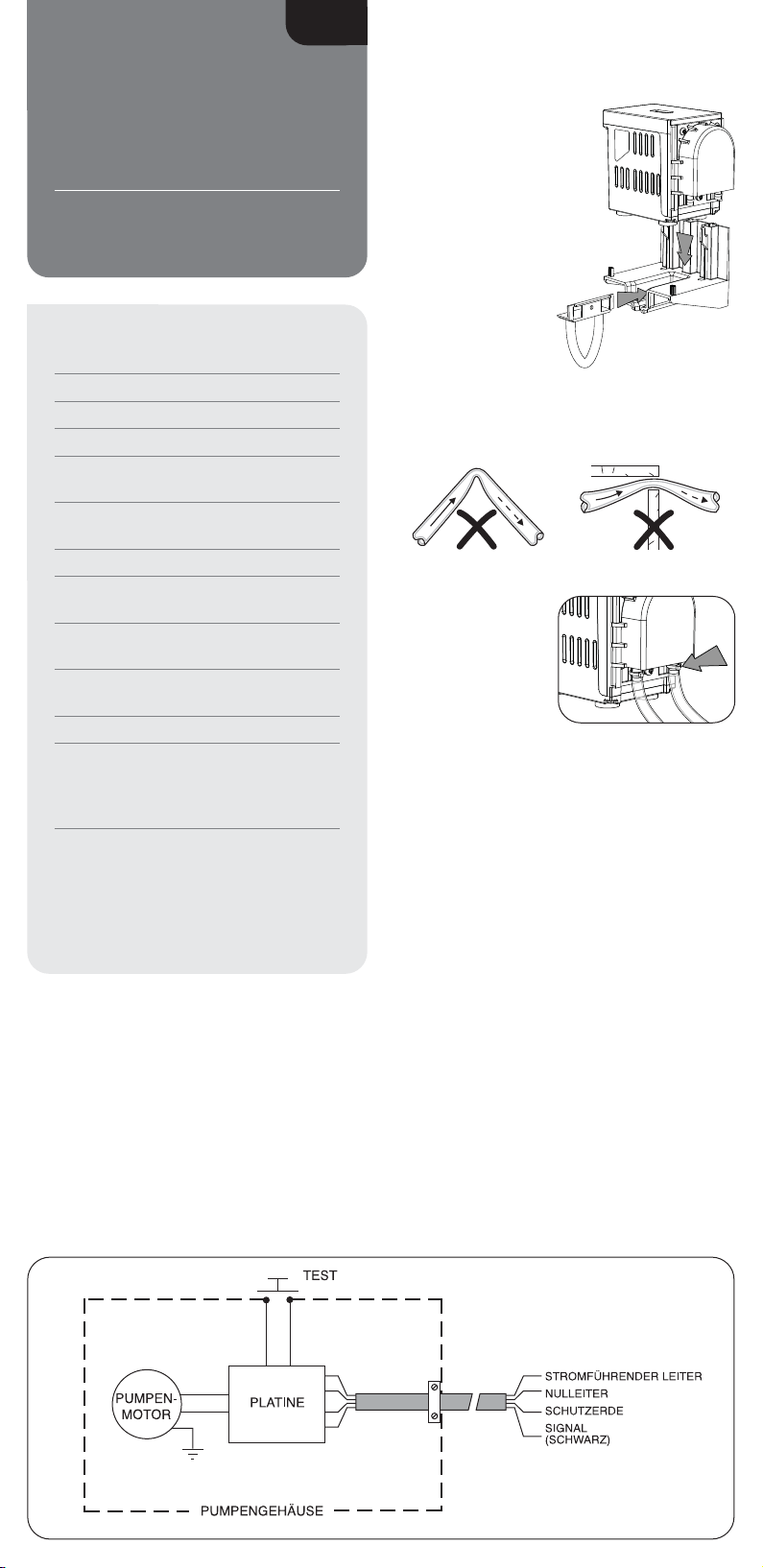

Beschreibung:
Diese Pumpe ist für den Einbau in
Zwischendecken und für das Abpumpen von
Kondensat unter Bedingungen bestimmt, unter
denen eine Ablaufleitung zu aufwendig ist; sie
kann auch in Kassetten mit interner Förderpumpe
montiert werden. Die Pumpe hat ein Nachlauf-
Zeitschaltwerk, so daß überschüssiges Kondensat
nicht zum Überlaufen der Tropfwanne führt, wenn
das Gerät entweder über den Thermostaten oder
Signalleitung kann mit der Kompressorschaltung
oder dem Umkehrventil verbunden werden, so
daß die Pumpe beim “Heizen” nicht läuft.
Einbauanweisung:
Setzen Sie in die Phase des
Anschlusskabels eine 1 A
Sicherung. Diese Pumpe
soll in waagerechter Lage
auf ihrem Unterbau oder
waagerecht gegen eine
lotrechte Montagefläche
montiert werden.
Darauf achten, daß die
Leitung nicht geknickt
oder eingeklemmt wird.
Die Leitung muß eine Nennweite von 6 mm
aufweisen und einen Außendurchmesser von 9 mm.
Die Leitung ist mit
Kabelbindern am
Pumpenansaug-
und -druckstutzen
zu sichern.
Wartungsanleitung:
1 Pumpe in regelmäßigen Zeitabständen
kontrollieren und Pumpen-Förderschlauch alle
12 Monate und ggf. öfter auswechsein.
2 Zum Ausbau des Pumpen-Förderteils
sicherstellen, daß die Rollenbaugruppe
(Rotor) lotrecht ist. Schrauben lösen und
Ersatzschlauch montieren. Die Montage wird
leichter, wenn der Deckel mit etwas Silikonfett
bestrichen wird. Außerdem reduziert dies
potentielle Reibgeräusche.
3Zum Testen der Pumpenfunktion müssen Sie
den Testschalter drücken. Die Pumpe läuft
dann für 3 Minuten.
4 Ersatz-Förderschlauch und andere Zubehörteile
erhalten Sie vom Hersteller. Bitte geben Sie bei
Bestellungen immer die Modell-Nr. an (diese ist
auf der Pumpe angegeben).
Für weitere Auskünfte wenden Sie sich bitte an
Aspen Pumps.
Technische Spezifikation:
Q2 m Anschlußkabel
Qselbstansaugend
QAnsaughöhe 3 m
QFörderhöhe 12 m
Qfür das Pumpen von Wasser bzw.
getrübtem und lufthaltigem Wasser
Qmax. Fördermenge 6,25 l/h bei
12 m Druck
Qmit Testschalter
Qmit Zeitschaltwerk für 3 Minuten
Pumpennachlauf
QTemperaturbereich des
Pumpenförderschlauches: 0 bis +100°C
QLeistungsaufnahme 0,2A bei 240 V
Wechselstrom
Qnicht für Dauerlauf geeignet
Abmessungen (ohne Stecker):
Höhe: 115 mm Breite: 135 mm
Tiefe: 77 mm Gewicht: 1.35 kg
Elektroanschlüsse:
Braun: Stromführener Leiter
Blau: Nullleiter
Grün/Gelb: Schutzleiter
Schwarz: Speisespannung, vom
Signalgeber
D
Die Aspen
Standard
Pumpe
Besonders geeignet für wand- und
bodenmontierte Anlagen

Descripción:
La bomba ha sido diseñada para ser colocada en
falsos techos o cualquier lugar y aspira el agua de
los condensados cuando el desague por gravedad
es imposible o díficil.
Puede utilizarse en cassettes provistos de bomba
interna.
Esta provista de un temporizador para que
funcione un tiempo y evitar que quede agua en la
través del termostato o interruptor. El hilo de señal
puede ser conectado al
circuito del compresor
o al de la válvula
inversora, de esta
forma cuando la
máquina este en modo
"CALOR" la bomba no
funcionará.
Instalación:
Instalar un fusible de
1.0 amp en la línea
entre la bomba y la
toma de corriente.
La bomba esta
diseñada para ser
colocada a nivel, sobre
su base y debe quedar
siempre un espacio a
su alrededor para una
buena ventilación.
Controlar que el tubo de aspiración y de expulsión
no estén retorcidos ni obstruido. El diámetro del
tubo debe ser de 6mm y el exterior de 9mm. El
tubo debe ser fijado con abrazaderas a la entrada
y salida de la bomba.
Guía de servicio:
1Inspeccionar el tubo de la bomba regularmente
y cambiarlo cada año o cuando ser requiera.
2Antes de desmontar el cabezal de la bomba
asegurarse que el conjunto rodillo esté en
posición vertical. Sacar los tornillos y reemplazar
el tubo. Se aconseja montar el tubo con grasa
de silicona, lo que facilita la colocación de la
tapa y reduce el potencial ruido de fricción.
3Presionar el interruptor de TEST, la bomba
funcionará durante 3 minutos para comprobar
que la bomba correctamente.
4Los tubos de silicona del cabezal y otros
accesorios se pueden obtener del fabricante.
Indicar el número de serie (que encontrara
en la bomba) cuando solicite las piezas
de recambio.
NO DEBE FUNCIONAR CONTINUAMENTE
Para más información contacten con Aspen Pumps.
E
Aspen
Standard
Bomba
Particularmente adecuada para las
unidades murales y de suelo
Características técnicas:
QCable de conexión de 2 m.
QAutocebante
QAltura aspiración: 3 m.
QAltura de expulsión: 12 m.
QBombea aguas claras o contaminadas
por fibras o aire
QCapacidad: 6,25 litros por hora
@ 12 m. expulsión
QConmutador de prueba manual
QTemporizador de 3 minutos
QLímites de temperautra sobre el tubo
de expulsión de 0 a +100°C
QCaracterísticas eléctricas: 0.2A, 240V AC
Dimensiones (sin clavija):
Alto: 115mm Ancho: 135mm
Fondo: 77mm Peso: 1.35kg
Conexiones eléctricas:
Marrón: Fase
Azul: Neutro
Verde/Amarillo: Tierra
Negro: Conmutación
directa por señal
NOTE: Negro no debe ser conectado a
una fase permanente.

Descrizione:
La pompa è progettata per essere installata
nell’intercapedine del soffitto e per aspirare l’acqua di
condensa laddove il drenaggio per gravità risulta
impossibile. Può anche essere utilizzata con climatizzatori
a cassetta dotati di pompa di aspirazione interna.
La pompa è dotata di un temporizzatore automatico
che impedisce alla condensa in eccesso di fuoriuscire
dalla vaschetta di gocciolamento quando l’apparecchio
Il cavo di trasmissione del segnale DEVE essere
collegato al circuito del compressore o alla valvola di
inversione in modo che la pompa non funzioni quando
è impostata su ‘RISCALDAMENTO’.

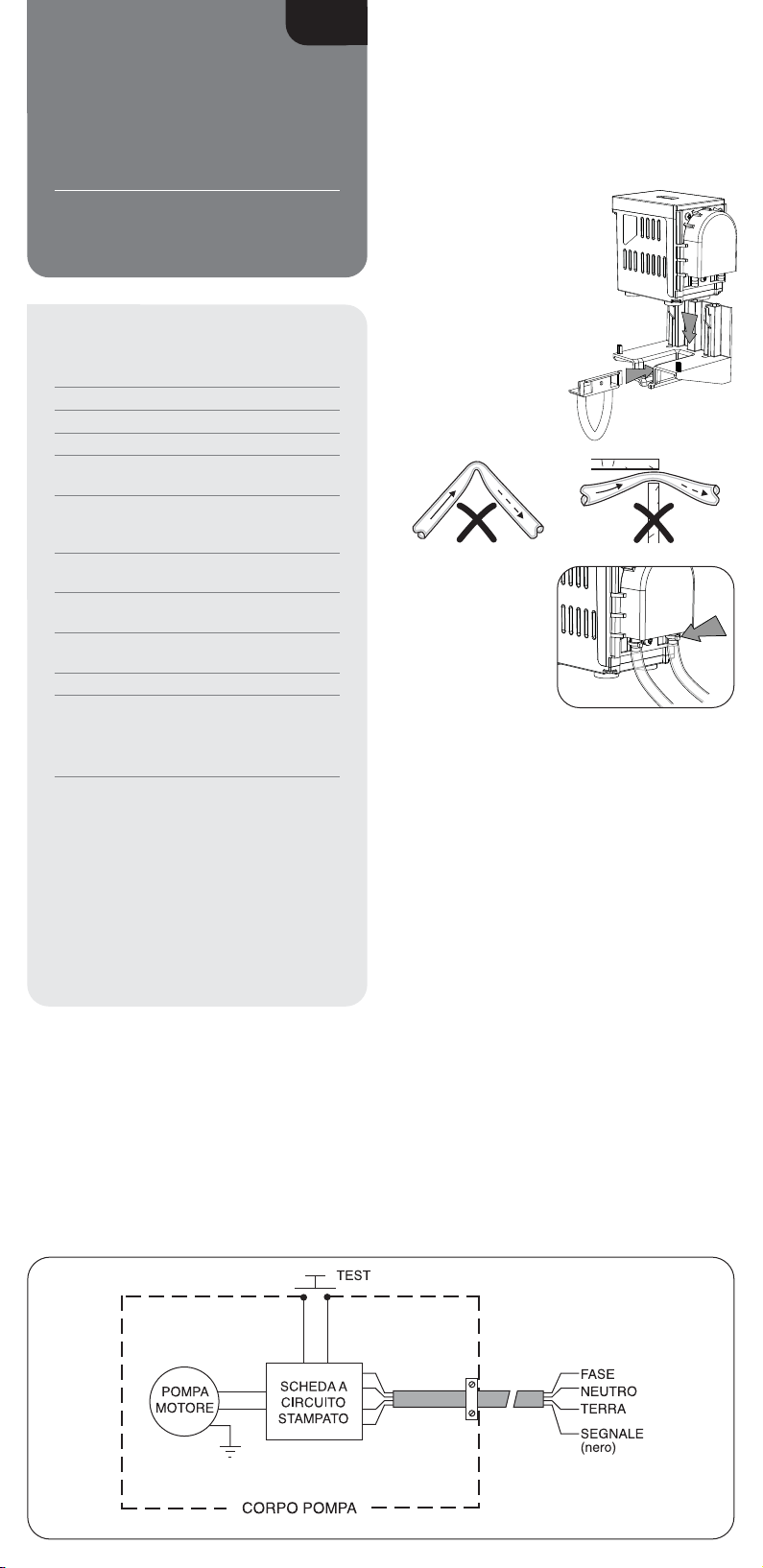

Note per l’installazione:
Installare un fusibile in linea da 1.0 ampère sulla linea
sotto tensione (Fase-Marrone) tra la pompa e la fonte
di alimentazione.
La pompa è progettata
per essere posizionata
in piano, sulla propria
base e deve disporre di
sufficiente spazio intorno
affinchè sia garantita una
ventilazione ottimale.
Assicurarsi che non
ci siano piegature
e/o strozzature della
tubazione di scarico.
Il tubo di scarico deve
avere un diametro
interno di 6 mm e un
diametro esterno di
9mm. Fissare i tubi
con le fascette in
dotazione all’ingresso
e all’uscita della pompa.
Guida alla manutenzione:
1Ispezionare regolarmente la testata della pompa e
sostituire il tubo della testata ogni 12 mesi o, se
necessario, con maggiore frequenza.
2Per rimuovere la testa della pompa, accertarsi che
il rotore sia in posizione verticale. Rimuovere le viti
e inserire il tubo sostitutivo. L'applicazione di uno
strato di grasso siliconico facilita il reinserimento
del coperchio e riduce la potenziale rumorosità
dovuta all’attrito.
3Premere l’interruttore “TEST” per far funzionare la
pompa per 3 minuti e controllare che funzioni
correttamente.
4I tubi di ricambio della testata della pompa ed altri
accessori possono essere richiesti al produttore.
Specificare il numero di serie (riportato sulla
pompa) quando state ordinando pezzi di ricambio.
LA POMPA NON PUO’ FUNZIONARE IN MODO
CONTINUO
Per informazioni e assistenza contattare Aspen
Pumps.
Part No. 2837 ASPEN-12/07
I
Pompa
Standard
Particolarmente adatta ad
apparecchi installati a soffitto
o a pavimento
Specifiche tecniche:
QCavo di alimentazione in dotazione con
attacco rapido push-in plug : 2 metri
QAuto innescante
QAspirazione massima verticale : 3 metri
QPrevalenza massima verticale : 12 metri
QCampi di utilizzo : con acqua, acqua
con piccoli detriti solidi ed aria
QPortata massima d’acqua : 6,25 litri/ora
costante (con massima prevalenza e
aspirazione)
QInterruttore per il test manuale di
funzionamento
QPompa dotata di un temporizzatore
con spegnimento ritardato di 3 min.
QLimiti di temperatura sul tubo di
mandata della pompa : da 0 a +100°C
QPotenza nominale : 0.2A, 230V AC
Dimensioni:
Altezza: 115mm Larghezza: 135mm
Profondità: 77mm Peso: 1.35kg
Collegamenti elettrici:
Marrone: Fase
Blu: Neutro
Verde/giallo: Terra
Nero: Messo sotto tensione dal cavo di
trasmissione del segnale
NOTA: Il cavo nero non deve essere
collegato all’alimentazione elettrica
permanente ma solo ad un segnale di
dialogo a 220V.
