Atag WS602 MS Series User manual

WS602--MS
WS902--MS
ES90--ES
Gebruiksaanwijzing
Afzuigkap
Notice d’utilisation
Hotte cheminée
Anleitung
Dunstabzugshaube
Instructions for use
Cooker hood

NL
Handleiding 3 - 14
FR
Notice d’utilisation 3 - 14
DE
Bedienungsanleitung 3 - 14
EN
Instructions for use 3 - 14
Gebruikte pictogrammen / Pictogrammes utilisés
Verwendete Piktogramme / Pictograms used
Belangrijke informatie / Important à savoir / Wichtiger Hinweis / Important information
Handig om te weten / Bon à savoir / Tipp / Nice to know

NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Afvoersystemen 4
Bediening
Bedieningspaneel 5
Bediening 5
Filters reinigen 7
Onderhoud
Reinigen 9
Vetfilters 10
Geur-/Fijnstoffilter 10
Verlichting 12
Installatie
Algemeen 12
Aansluiting 13
Montage van de afzuigkap 13
Milieuaspecten
Verpakking en toestel afdanken 14

NL 4
Inleiding
Gefeliciteerd met uw keuze voor deze afzuigkap van Atag. In het ontwerp van dit product heeft
eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.
In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de
bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van
pas kan komen.
Lees eerst de separate veiligheidsinstructies voordat u het
toestel gebruikt.
Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding
daarna veilig op voor toekomstig gebruik.
Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

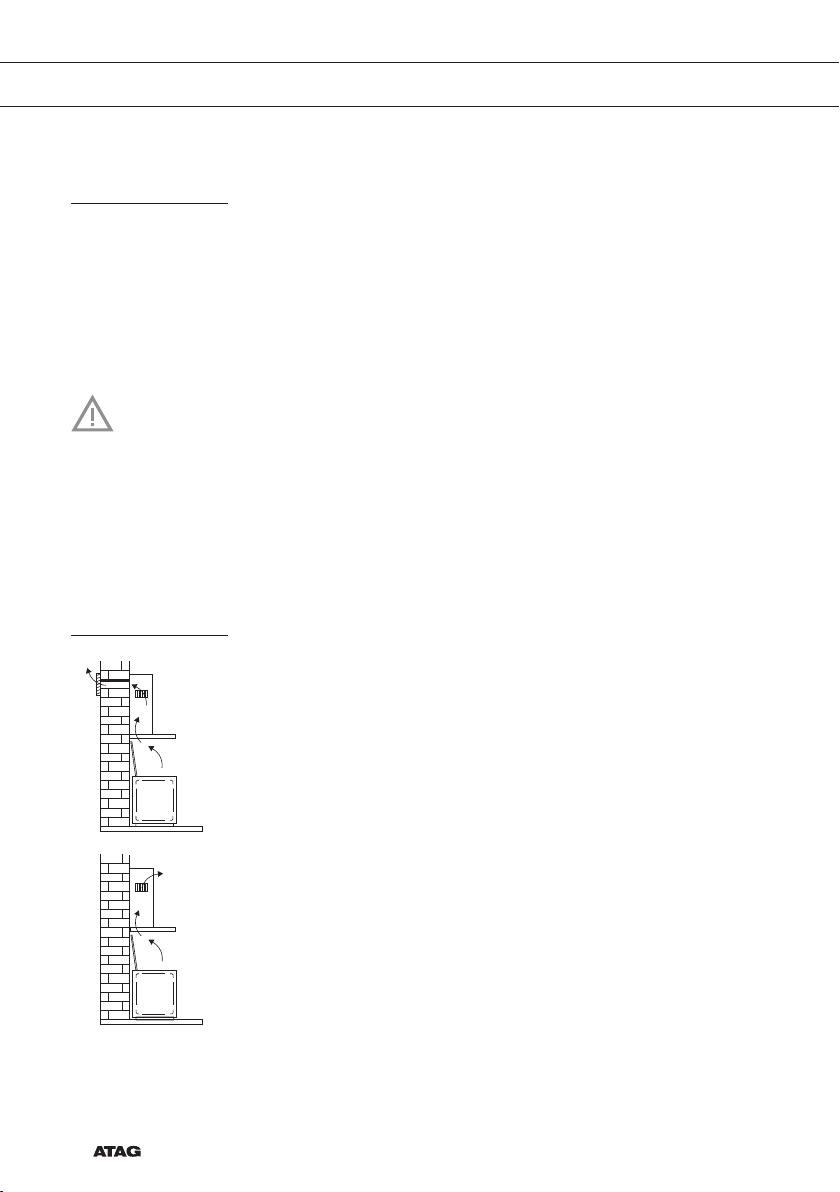

Afvoersystemen
De afzuigkap kan op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten
afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap.
De vetdeeltjes en de geur uit de aangezogen kookdampen
worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar
teruggeblazen in de keuken. U moet dan een geur-/fijnstoffilter
plaatsen.
Let op! De recirculatieset inclusief filter moet apart besteld worden.
UW AFZUIGKAP

NL 5
BEDIENING

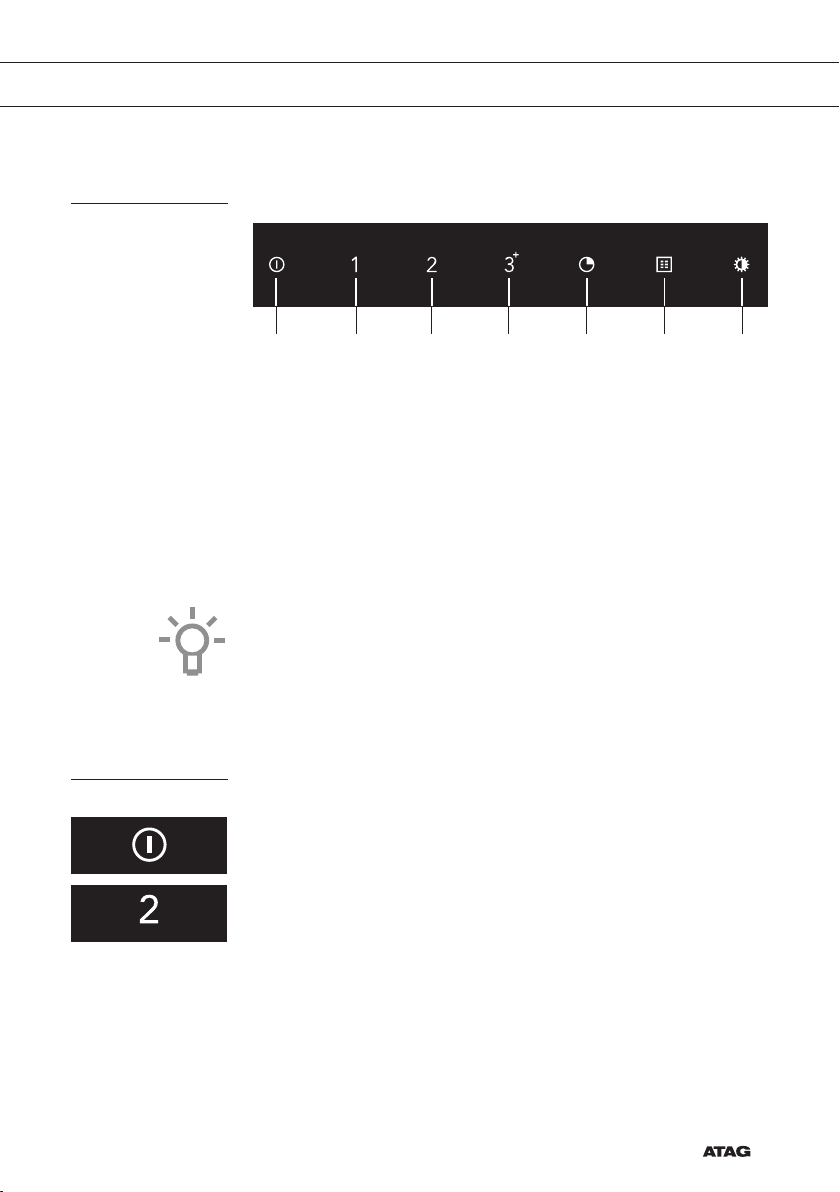

Bedieningspaneel
1 2 3 4 5 6 7
1. Ventilator in- en uitschakelen
2. Snelheid 1
3. Snelheid 2
4. Snelheid 3 en intensiefstand
5. Timerfunctie
6. Filterindicator
7. In- en uitschakelen en dimmen verlichting
Let op!
Als uw afzuigkap is uitgerust met een geur-/fijnstoffilter, moet u de
recirculatiefilter reinigingsindicatie activeren. Dit staat beschreven in
‘Filters reinigen’.
Bediening
Afzuiging in- en uitschakelen
1. Druk op de aan/uit-toets.
De afzuigkap wordt op de laagste stand ingeschakeld.
2. Kies de gewenste afzuiginstelling door op de desbetreffende
snelheidstoets te drukken.
De snelheidstoets wordt verlicht.
De afzuigkap schakelt over op de gekozen snelheid.
3. Druk op de aan/uit-toets.
De aan-/uittoets wordt nog 5 seconden verlicht en er klinkt een
dubbel geluidssignaal.
De afzuigkap wordt uitgeschakeld.

NL 6
BEDIENING
Intensiefstand inschakelen
Voor de intensieve zuigkracht wordt automatisch een timerfunctie
gebruikt. De tijdsduur is 4 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 3.
1. Druk op de aan/uittoets.
De afzuigkap schakelt in op stand 1.
2. Druk op snelheidstoets 3.
Snelheidstoets 3 wordt verlicht.
3. Druk nogmaals op snelheidstoets 3.
Snelheidstoets 3 gaat knipperen.
De intensiefstand is ingeschakeld.
Druk op de aan-/uittoets of op een andere snelheidstoets om de
intensiefstand voortijdig te beeindigen.
Timer inschakelen
1. Schakel de afzuigkap in met snelheid 1, 2 of 3.
2. Druk op de timertoets.
De timertoets knippert en er klinkt een enkel geluidssignaal.
De timer voor de motor wordt geactiveerd; na 10 minuten gaat de
afzuigkap uit.
Druk op de timertoets om de timer voortijdig te beeindigen.
Clean Air functie inschakelen
1. Druk tegelijkertijd op de aan-/uittoets en op de gewenste
snelheidstoets 2, 3 of de timertoets (voor snelheid 1).
De betreffende toets wordt verlicht.
2. Druk daarna, binnen vijf seconden, normaals op de aan-/uittoets.
De Clean Air functie is geactiveerd.
De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld.
De snelheidstoets knippert tijdens het afzuigen.
Na 10 minuten schakelt de afzuigkap uit.
De Clean Air functie kan niet gebruikt worden als de intensiefstand
is geselecteerd.

NL 7

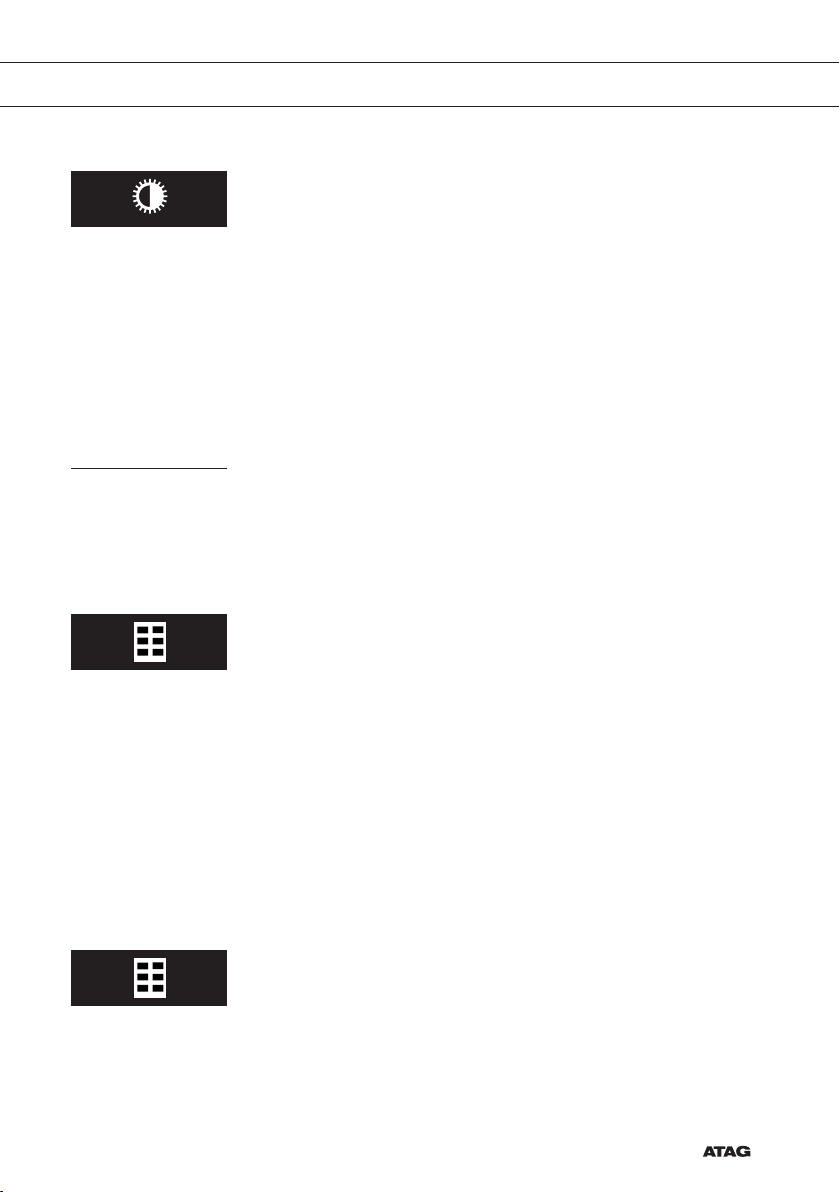

Verlichting in- en uitschakelen
1. Druk kort op de verlichtingstoets.
De verlichting gaat op maximale sterkte branden.
2. Houd de verlichtingstoets ongeveer drie seconden ingedrukt
omdeverlichting te dimmen.
3. Druk kort op de verlichtingstoets om de maximale verlichting
teherstellen.
4. Als u de gedimde verlichting wilt uitschakelen, houdt u de
verlichtingstoets ongeveer drie seconden ingedrukt.
5. Als u de verlichting in de maximale stand wilt uitschakelen,
druktukort op de verlichtingstoets.
Filters reinigen
Vetfilter reinigingsindicatie
Na 100 uur gebruik van de afzuigkap klinkt er tijdens gebruik
periodiek een geluidssignaal. De aan-/uittoets knippert continu bij het
uitschakelen van de afzuigkap. Het vetfilter moet gereinigd worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap, op de filterindicatortoets drukken. U kunt ook tweemaal
op de aan-/uittoets drukken.
U hoort drie seconden lang een geluidssignaal ter bevestiging.
Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
Koolstoffilter reinigingsindicatie
Na 200 uur gebruik van de afzuigkap klinkt er tijdens gebruik periodiek
een geluidssignaal indien de koolstoffilter vervuilingsindicatie is
geactiveerd. De verlichtingstoets knippert continu bij het uitschakelen
van de afzuigkap. Het geur-/fijnstoffilter moet vervangen worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap, op de filterindicatortoets drukken. U kunt ook tweemaal
op de verlichtingstoets drukken.
U hoort drie seconden lang een geluidssignaal ter bevestiging.
Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
BEDIENING

NL 8
Activering van de koolstoffilter reinigingsindicatie
In de standaard modus is de koolstoffilter reinigingsindicatie niet actief.
Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.
1. Zet de afzuigkap en de verlichting uit.
2. Houd de timertoets gedurende vijf seconden ingedrukt.
De verlichtingstoets wordt vijf seconden verlicht ter bevestiging.
Uitschakeling van de koolstoffilter reinigingsindicatie:
1. Zet de afzuigkap en de verlichting uit.
2. Houd de timertoets gedurende vijf seconden ingedrukt.
De aan-/uittoets wordt vijf seconden verlicht ter bevestiging.
BEDIENING

NL 9
Reinigen
Belangrijk!
Sluit vóór ieder onderhoud eerst de elektriciteit van de afzuigkap
af door de stekker uit het stopcontact te nemen of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel aan de binnen- als
buitenzijde (tenminste met dezelfde regelmaat waarmee de vetfilters
gereinigd worden). Gebruik voor het reinigen geen schuurmiddelen.
Gebruik geen alcohol!
Belangrijk!
Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt,
kandittot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant
is niet aansprakelijk voor schade aan de kap of schade door brand
die het gevolg is van ondeskundig onderhoud of niet opvolgen van
debovengenoemde veiligheidsvoorschriften.
Afzuigkap
Reinig de afzuigkap met een sopje en een zachte doek.
Daarnamet schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van
deafzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen afzuigkappen
Behandel roestvrijstalen afzuigkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet-schurend,
niet-polijstend middel en poets met de nerf van het roestvrij staal mee.
Metalen vetfilters
Metalen vetfilters moeten eenmaal per maand worden gereinigd (of
als de filter reinigingsindicatie – indien aanwezig op het model – dit
aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand
of in de vaatwasmachine op lage temperaturen en met een kort
programma. Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en
zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser
dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 10
Vetfilters
Verwijder de vetfilters door aan de hiervoor bestemde hendel te trekken.
Geur-/Fijnstoffilter
Gebruik een geur-/fijnstoffilter als de afzuigkap niet is aangesloten op
een afvoerkanaal.
De werking:
• Bij toepassing van geur-/fijnstoffilters ontstaat er meer geluid dan bij
het gebruik van de afzuigkap met een afvoer.
• De werking van het geur-/fijnstoffilter is optimaal bij een lagere
motorsnelheid. Vermijd daarom de intensiefstand zo veel mogelijk.
Geur-/Fijnstoffilter vervangen
Het geur-/fijnstoffilter moet jaarlijks worden vervangen. Volg voor het
vervangen van het filter de instructie op die bij het nieuwe filter wordt
meegeleverd. Bij de eerste installatie dient de recirculatieset HR0014
inclusief filter te worden besteld.
1. Verwijder het vetfilter.
2. Verwijder de filterhouder door de schroef los te draaien en de
houder schuin uit het toestel te nemen.
3. Verwijder het filter en plaats een nieuw filter terug in de houder. Let
op de pijl op het filter voor de juiste plaatsing!
4. Plaats de filterhouder terug in het toestel en draai de schroef vast.
5. Plaats het vetfilter.
ONDERHOUD

NL 11
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
Het is belangrijk dat de vetfilters goed droog zijn voordat u ze
plaatst.
Verlichting
• De verlichting van de afzuigkap maakt gebruik van LED-
technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
ONDERHOUD

NL 12
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal 55
cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn
(zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of
150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 13
Aansluiting
Elektrische aansluiting
Dit apparaat is gefabriceerd in klasse II; dit betekent dat het op
aarde aangesloten moet worden.
Controleer of de op het typeplaatje vermelde spanning overeen
komt met de spanning van de huisinstallatie. De aansluiting op het
elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
Max. 125 cm
Montage van de afzuigkap
De installatie-instructies worden afzonderlijk meegeleverd.
INSTALLATIE

NL 14
MILIEUASPECTEN
Verpakking en toestel afdanken
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet
aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u
hierover informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyetheenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart inleveren van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het
milieu en de gezondheid, en zorgt ervoor dat de materialen in deze apparaten kunnen worden
teruggewonnen, waardoor in aanzienlijke mate kan worden bespaard op energie en grondstoffen.
Verklaring van conformiteit
Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen,
normen en voorschriften, evenals aan alle vereisten in de normen waarnaar wordt
verwezen.

FR 3
SOMMAIRE
Votre hotte aspirante
Introduction 4
Systèmes d’évacuation 4
Commandes
Panneau de commande 5
Commandes 5
Nettoyage des filtres 7
Entretien
Nettoyage 9
Filtres à graisse 10
Filtre à odeurs et à particules fines 10
Éclairage 12
Installation
Généralités 12
Raccordement 13
Montage de la hotte cheminée 13
Aspects environnementaux
Mise au rebut de l’appareil et de l’emballage 14

FR 4
Introduction
Nous vous félicitons d’avoir choisi cette hotte d’aspiration Atag. Lasouplesse et la simplicité de
l’utilisation sont les principes qui ont guidé son développement.
Ce mode d’emploi vous explique comment utiliser votre appareil de manière optimale. Il contient
des informations relatives au fonctionnement de l’appareil ainsi que des informations d’ordre
général susceptibles d’en faciliter l’utilisation.
Veuillez lire les consignes de sécurité avant toute utilisation
de l’appareil
Veuillez lire attentivement ces consignes avant toute utilisation de l’appareil et conservez-
les avec l’appareil pour consultation ultérieure.
Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web.
Systèmes d’évacuation
La hotte d’aspiration peut être raccordée de deux façons :
1. Comme hotte aspirante reliée à un conduit d’évacuation.
L’air chargé de vapeurs est aspiré et filtré, puis évacué vers
l’extérieur. Il s’agit de la meilleure solution!
2. Comme hotte aspirante à recirculation d’air.
Les particules de graisse et les odeurs des vapeurs aspirées sont
filtrées. L’air aspiré ne sera pas évacué, mais remis en circulation
vers la cuisine d’où il provient. Vous devez dans ce cas mettre en
place un filtre à odeurs et à particules fines.
Attention! Le kit de recirculation avec filtre doit être commandé
séparément.
VOTRE HOTTE ASPIRANTE

FR 5
COMMANDES
Panneau de commande
1 2 3 4 5 6 7
1. Marche/Arrêt de la ventilation
2. Réglage de la vitesse 1
3. Réglage de la vitesse 2
4. Réglage de la vitesse 3 et mode intensif
5. Fonction minuterie
6. Indicateur du filtre
7. Allumage/Extinction et baisse de l’éclairage
Remarque!
Si votre hotte aspirante est dotée d’un filtre à odeurs et à particules
fines, vous devez activer indicateur de nettoyage du filtre de recyclage,
comme indiqué au paragraphe «Nettoyage des filtres».
Commandes
Activer et désactiver l’aspiration
1. Appuyez sur la touche marche/arrêt.
La hotte aspirante est activée dans la position la plus basse.
2. Sélectionnez le réglage d’aspiration souhaité en appuyant sur la
touche de vitesse correspondante.
La touche de vitesse s’éclaire.
La hotte aspirante passe à la vitesse sélectionnée.
3. Appuyez sur la touche marche/arrêt.
La touche marche/arrêt s’éclaire pendant cinq secondes et un
double signal sonore retentit.
La hotte aspirante s’éteint.

FR 6
COMMANDES
Activer le mode intensif
Une fonction de minuterie est automatiquement utilisée pour le mode
d’aspiration intensif. La durée est de 4 minutes, après quoi la hotte
aspirante passe en vitesse 3.
1. Appuyez sur la touche marche/arrêt.
La hotte aspirante s’allume en position 1.
2. Appuyez sur la touche de vitesse 3.
La touche de vitesse 3 s’éclaire.
3. Appuyez à nouveau sur la touche de vitesse 3.
La touche de vitesse 3 se met à clignoter.
Le mode intensif est activé.
Appuyez sur la touche marche/arrêt ou sur une autre touche de
vitesse pour mettre fin prématurément au mode intensif.
Activation de la minuterie
1. Activez la hotte aspirante à la vitesse 1, 2 ou 3.
2. Appuyez sur la touche de la minuterie.
La touche de la minuterie clignote et un signal sonore unique
retentit.
La minuterie du moteur est activée; après 10 minutes, la hotte
aspirante s’éteint.
Appuyez sur la touche de la minuterie pour mettre fin
prématurément à la minuterie.
Activation de la fonction Air pur [Clean air]
1. Appuyez simultanément sur la touche marche/arrêt et sur la touche
de vitesse 2, 3 ou sur la touche de minuterie (pour la vitesse 1).
La touche correspondante s’éclaire.
2. Puis, dans les cinq secondes, appuyez à nouveau sur la touche
marche/arrêt.
La fonction Air pur [Clean air] est activée.
La hotte aspirante est activée pendant 10 minutes toutes les heures
pendant 24 heures.
La touche de vitesse clignote pendant l’extraction.
Après 10 minutes, la hotte aspirante s’éteint.
La fonction Air pur [Clean air] ne peut pas être utilisée lorsque le
mode intensif est sélectionné.

FR 7
Allumage et extinction de l’éclairage
1. Appuyez brièvement sur la touche de l’éclairage.
L’éclairage s’allume alors à sa puissance maximale.
2. Maintenez la touche de l’éclairage enfoncée pendant environ trois
secondes pour baisser l’intensité lumineuse.
3. Appuyez brièvement sur la touche de l’éclairage pour revenir à
l’éclairage maximal.
4. Pour éteindre l’éclairage tamisé, maintenez la touche de l’éclairage
enfoncée pendant environ trois secondes.
5. Si vous voulez éteindre l’éclairage en position maximale, appuyez
brièvement sur la touche de l’éclairage.
Nettoyage des filtres
Indicateur de nettoyage du filtre à graisse
Après 100 heures d’utilisation de la hotte aspirante, un signal sonore
retentit périodiquement pendant le fonctionnement. La touche marche/
arrêt clignote en permanence lorsque la hotte aspirante est éteinte. Le
filtre à graisse doit être nettoyé.
• Pour réinitialiser l’indicateur de nettoyage, appuyez sur la touche
de l’indicateur de filtre alors que la hotte aspirante est éteinte. Vous
pouvez également appuyer deux fois sur la touche marche/arrêt.
Vous entendrez un signal sonore de trois secondes en guise de
confirmation.
Après 20 heures, l’indicateur de nettoyage du filtre se réinitialise
automatiquement.
Indicateur de nettoyage du filtre à charbon
Après 200 heures d’utilisation de la hotte aspirante, un signal sonore
retentit périodiquement pendant l’utilisation si l’indicateur de saturation
du filtre à charbon a été activé. La touche de l’éclairage clignote en
permanence lorsque la hotte aspirante est éteinte. Le filtre à odeurs et
à particules fines doit être remplacé.
• Pour réinitialiser l’indicateur de nettoyage, appuyez sur la touche
de l’indicateur de filtre alors que la hotte aspirante est éteinte. Vous
pouvez également appuyer deux fois sur la touche de l’éclairage.
Vous entendrez un signal sonore de trois secondes en guise de
confirmation.
Après 20 heures, l’indicateur de nettoyage du filtre se réinitialise
automatiquement.
COMMANDES

FR 8
Activation de l’indicateur de nettoyage du filtre à charbon
En mode standard, l’indicateur de nettoyage du filtre à charbon n’est
pas actif.
Si la hotte aspirante est utilisée comme hotte de recirculation,
l’indicateur de nettoyage du filtre à charbon doit être activé.
1. Éteignez la hotte aspirante et l’éclairage.
2. Appuyez sur la touche de la minuterie et maintenez-la enfoncée
pendant cinq secondes.
La touche de l’éclairage s’allume pendant cinq secondes en guise
de confirmation.
Désactivation de l’indicateur de nettoyage du filtre à charbon:
1. Éteignez la hotte aspirante et l’éclairage.
2. Appuyez sur la touche de la minuterie et maintenez-la enfoncée
pendant cinq secondes.
La touche marche/arrêt s’allume pendant cinq secondes en guise
de confirmation.
COMMANDES
