AtGames Legends Ultimate Mini User manual

www.atgames.net
INSTRUCTION Manual
MANUEL D'INSTRUCTIONS
MODEL: HA8810
Sign Up at www.arcadenet.net
Inscrivez-vous sur www.arcadenet.net
Sign Up For ArcadeNet®!
More Games to Play
Discounts and Special Offers for Members
Online Multiplayer and Voice Chat
Global Leaderboards and Leagues Events
Inscrivez-vous à l’ArcadeNet !
Encore plus de jeux avec Instant Play
Du jeu en ligne avec des tableaux des scores
Des offres spéciales pour nos membres, et bien plus
encore…

Assembly Guide / Guide d'assemblage
LEGENDS ULTIMATE MINI Features/
Fonctionnalités LEGENDS ULTIMATE MINI
Quick Start Guide / GUIDE DE DÉMARRAGE RAPIDE
How to Update Firmware
/
Comment mettre à jour le MICROPROGRAMME
How to sign in with your ArcadeNet®account /
Comment vous connecter à votre compte ArcadeNet®
HOW TO CONNECT ATGAMES BLAST! DONGLES AND
CONSOLES TO LEGENDS ULTIMATE MINI/
COMMENT CONNECTER LES DONGLES ET LES CONSOLES
ATGAMES BLAST! ET LES CONSOLES À LA LEGENDS ULTIMATE MINI
When to safely power off arcade /
Quand mettre hors tension en toute sécurité LA BORNE
WARRANTY INFO / Informations sur la garantie
Featured Games
/ Jeux Inclus
Safety Notice, FCC Statement
/
Conditions D'utilisation, Déclaration FCC, AVIS de sécurité
ISED Statement / Déclaration de l'ISED
P 2
P 15
P 16
P 17
P 17
P 18
P 19
P 19
P 20
P 21
P 23
Index

J
OP

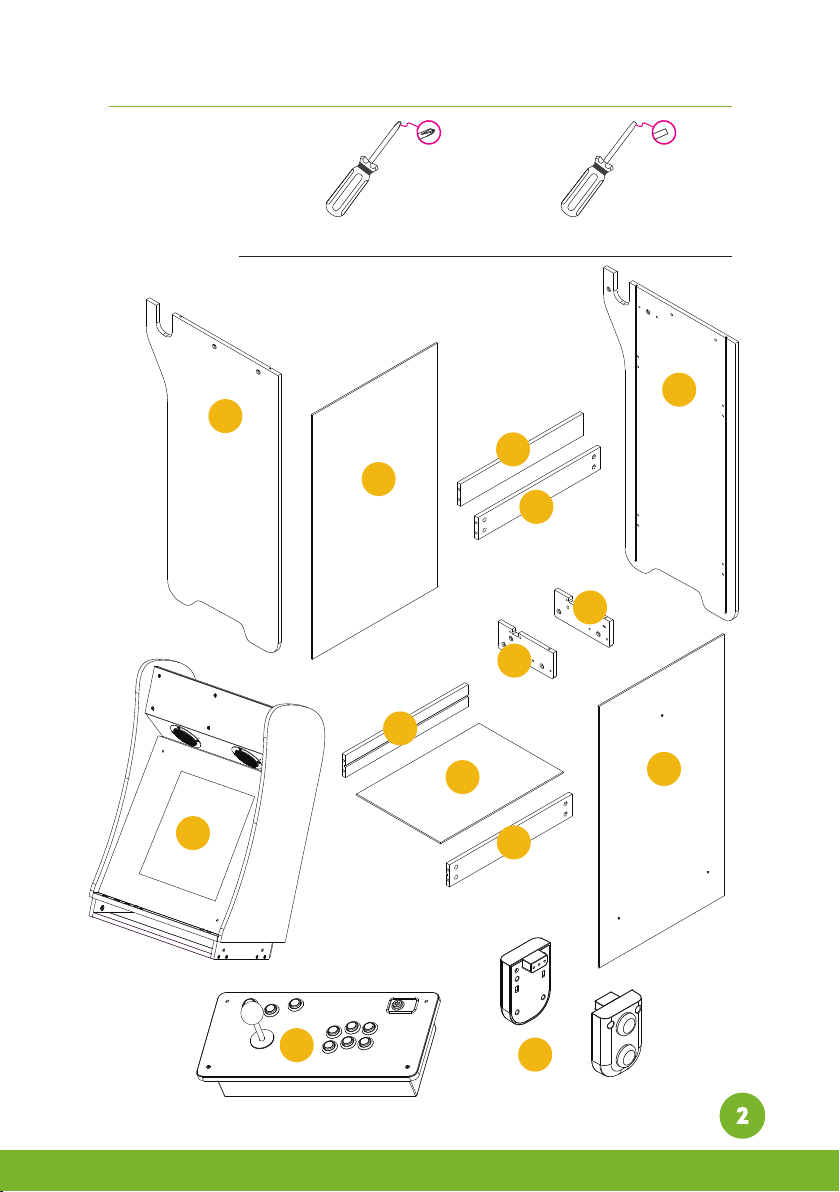

Parts/ Pièces
Pinball kit
X2
Assembly Guide/ Guide d’assemblage
•Tools Needed
(NOT INCLUDED)
A
B
F
EG
•OUTILS NECESSAIRE
(non inclus)
Phillips head screwdriver
Tournevis cruciforme
Straight head screwdriver
Tournevis à tête plate
D
D
H
I
C
C

K
L S7 S8M
N
QSuction cup
Ventouse
X2 X2
S1 X16 S2 X16
S6 X4
X2X2
S4 X2 S5 X10 S9 X4
S3 X3
Assembly Guide/ GUIDE D’ASSEMBLAGE

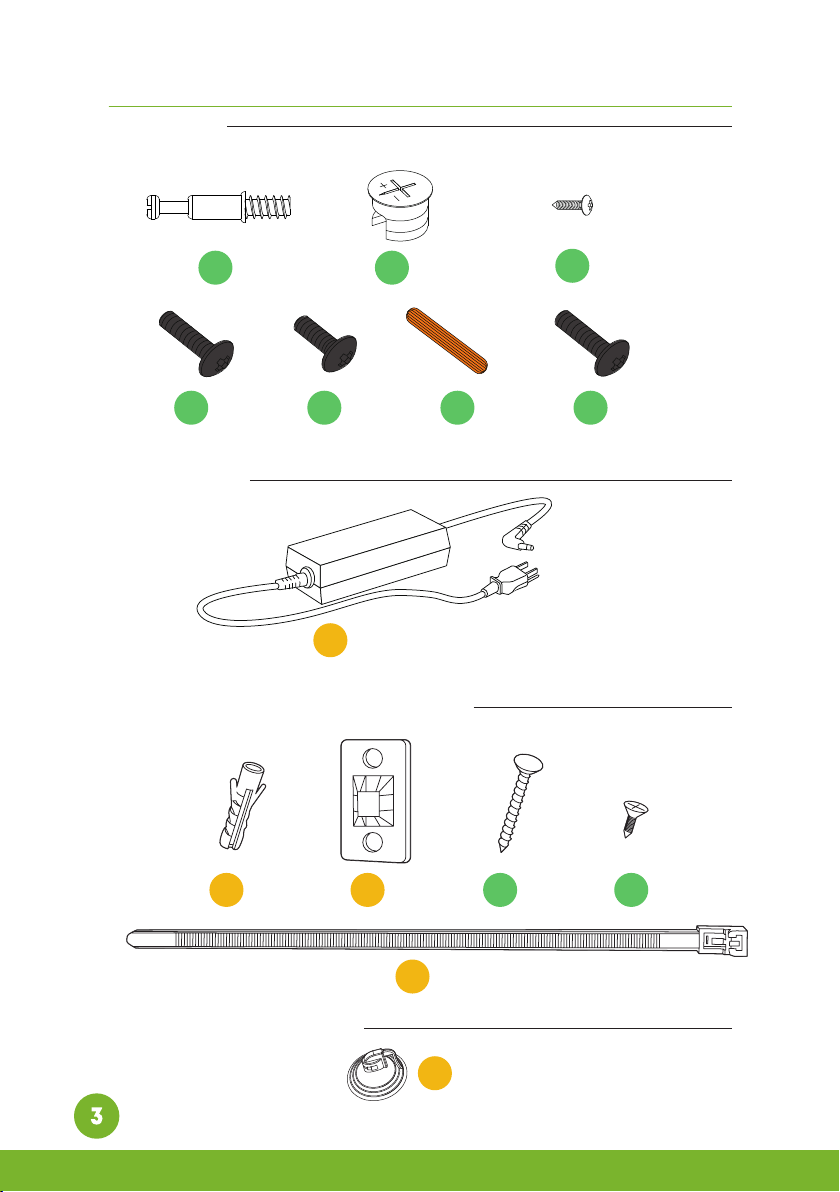

Screws/ Vis
CORD/ CORDON
ACCESSORIES/ accessoires
Anti-Tipping Kit/ SYSTEME ANTI BASCULE
Power adapter
Alimentation
Cable tie
Serre-Câble

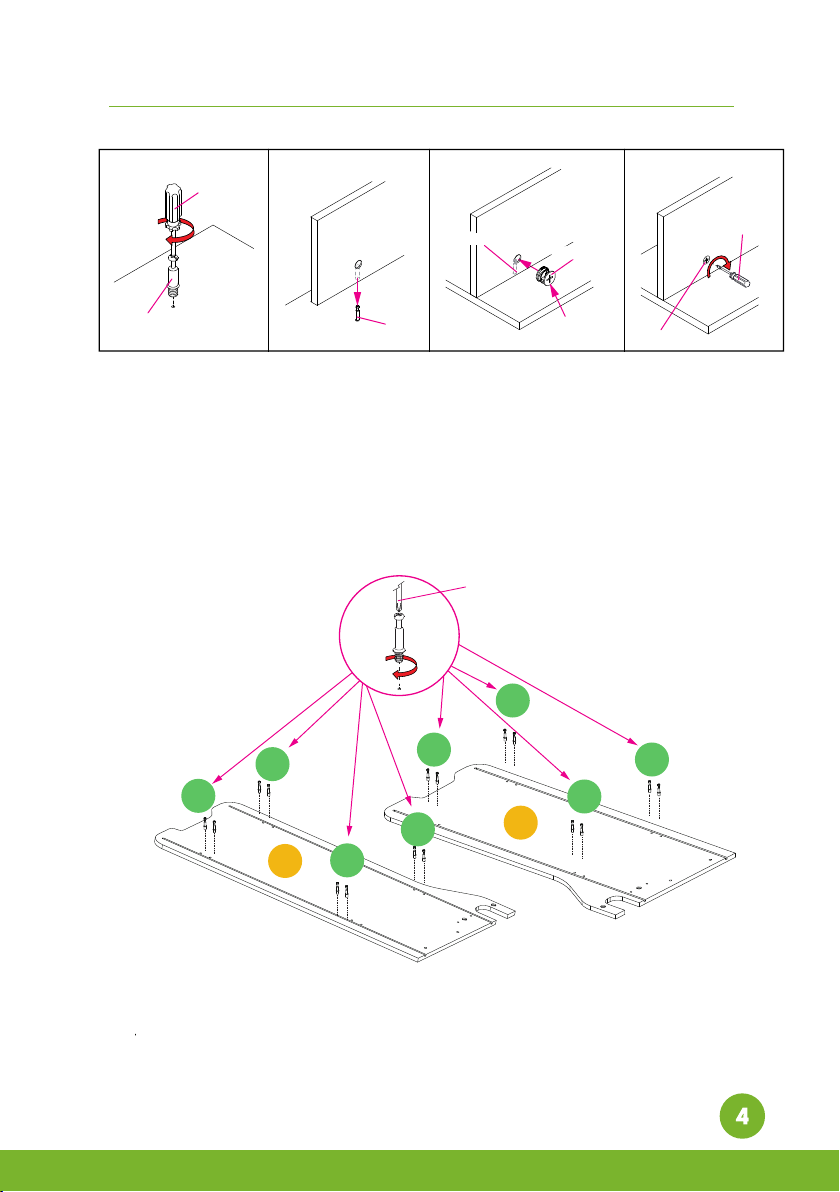

Step A. Use Phillips head screwdriver to fasten the cam bolt onto the panel. To avoid insufficient length to
connect the cam lock, please do not overtighten it.
Step B. When attaching two panels, please make sure the cam bolts align with the holes.
Step C. Insert the cam locks to the matching holes.
Step D. Tighten clockwise with straight head screwdriver.
Etape A. utilisez le tournevis cruciforme pour attacher le boulon à came au panneau. Pour éviter d’avoir une
longueur insuffisante lorsque vous connecterez le verrou à came, ne le serrez pas trop.
Etape B. Attachez les deux panneaux. Veillez à aligner les boulons à came avec les insertions du panneau.
Etape C. Insérez les verrous à came à l’intérieur des insertions correspondantes.
Etape D. Serrez les vis en tournant dans le sens des aiguilles d’une montre, à l’aide du tournevis à tête plate.
Step 1. Insert the 16 [S1] screws to the matching holes on [A] and [B] on both panels with a Phillips
head screwdriver. Please insert and make sure to tighten perpendicular to board (redo this step as
needed). Do not use excessive force or you risk breaking the panels.
Étape 1. Insérez les 16 vis [S1] dans les trous correspondants sur les deux panneaux [A] et [B] à
l'aide d'un tournevis cruciforme. Veillez à les insérer et à les serrer perpendiculairement au panneau
(refaites cette étape si nécessaire). N'utilisez pas une force excessive ou vous risquez de casser les
panneaux.
Step A
Cam Bolt
Cam Bolt
Cam Bolt
Arrow
Cam Lock
Cam Lock
Cam Lock
Cam Lock
Straight head
screwdriver
Phillips head
screwdriver Step B Step C Step D
Phillips head screwdriver
A
B
S1
S1
S1
S1
S1
S1
S1
S1
ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE
• HOW TO USE THE CAM BOLT KIT/ Comment utiliser le boulon à came

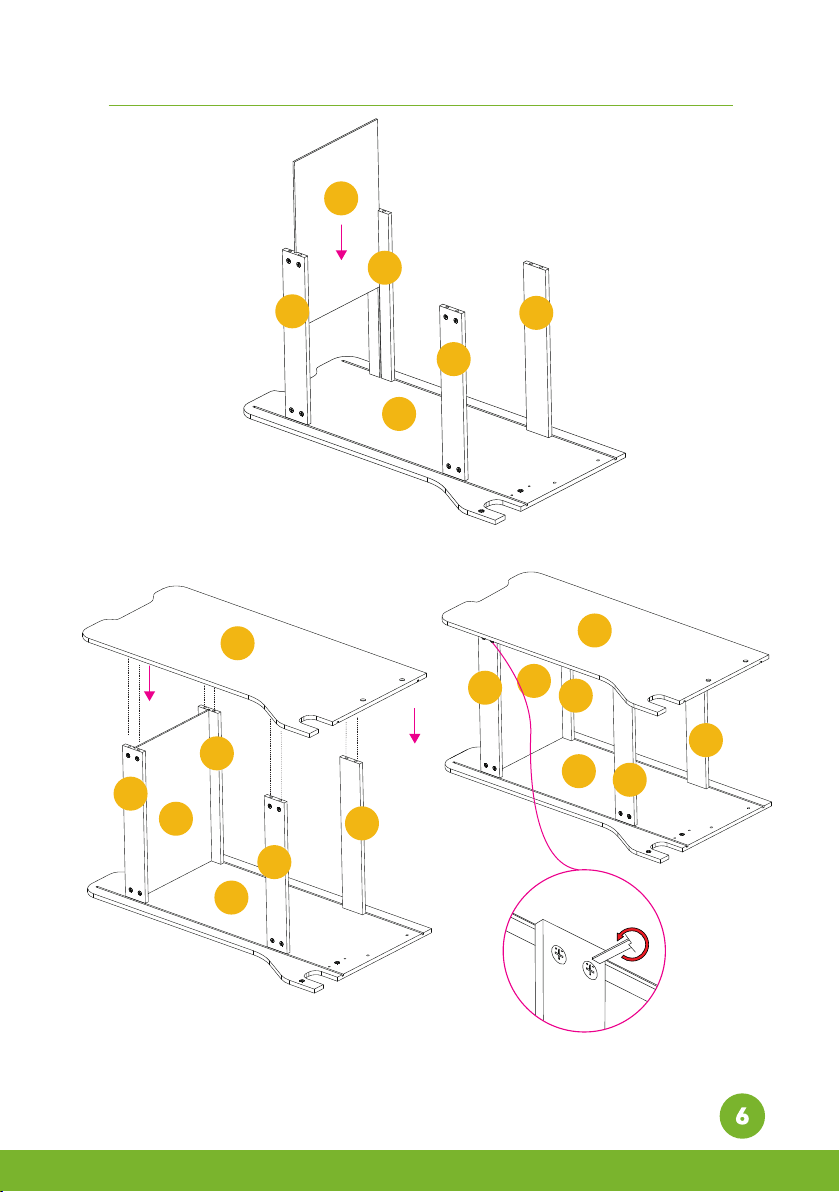

Step 2. Insert 16 [S2] screws to the matching holes on the pairs of [C] and [D]. Please note the side
with the slots faces outwards.
Étape 2. Insérez 16 vis [S2] dans les trous correspondants des paires [C] et [D]. Veuillez noter que le
côté avec les fentes est orienté vers l'extérieur.
Step 3. Lay [A] aside and take out one [C]. Insert [C] into [A]. Please note the sides with holes face
outwards. Use a straight head screwdriver to rotate [S2] with mark "+" to tighten. Repeat process for
the rest of [C] and [D].
Étape 3. Mettez [A] à plat et sortez un [C]. Insérez [C] dans [A]. Notez que les côtés avec les trous
sont tournés vers l'extérieur. Utilisez un tournevis à tête plate pour faire tourner [S2] avec le repère
"+" afin de le serrer. Répétez le processus pour les autres [C] et [D].
C2 PCS C2 PCS
S2 S2
S2 S2
A
C
C
D
D
C
C
D
D
A
ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE

Step 4. Slide [E] into the tracks of the pair of [D].
Étape 4. Glissez [E] dans les rainures de la paire de [D].
Step 5. Insert [B] to the matching holes on [C] and [D]. Use a straight head screwdriver to rotate the
8 [S2] with mark "+" to tighten.
Étape 5. Insérez [B] dans les trous correspondants de [C] et [D]. Utilisez un tournevis à tête plate
pour faire tourner les 8 [S2] avec la marque "+" pour les serrer.
C
C
C
C
A
A
E
E
D
D
DD
BB
ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE
C
C
A
E
D
D

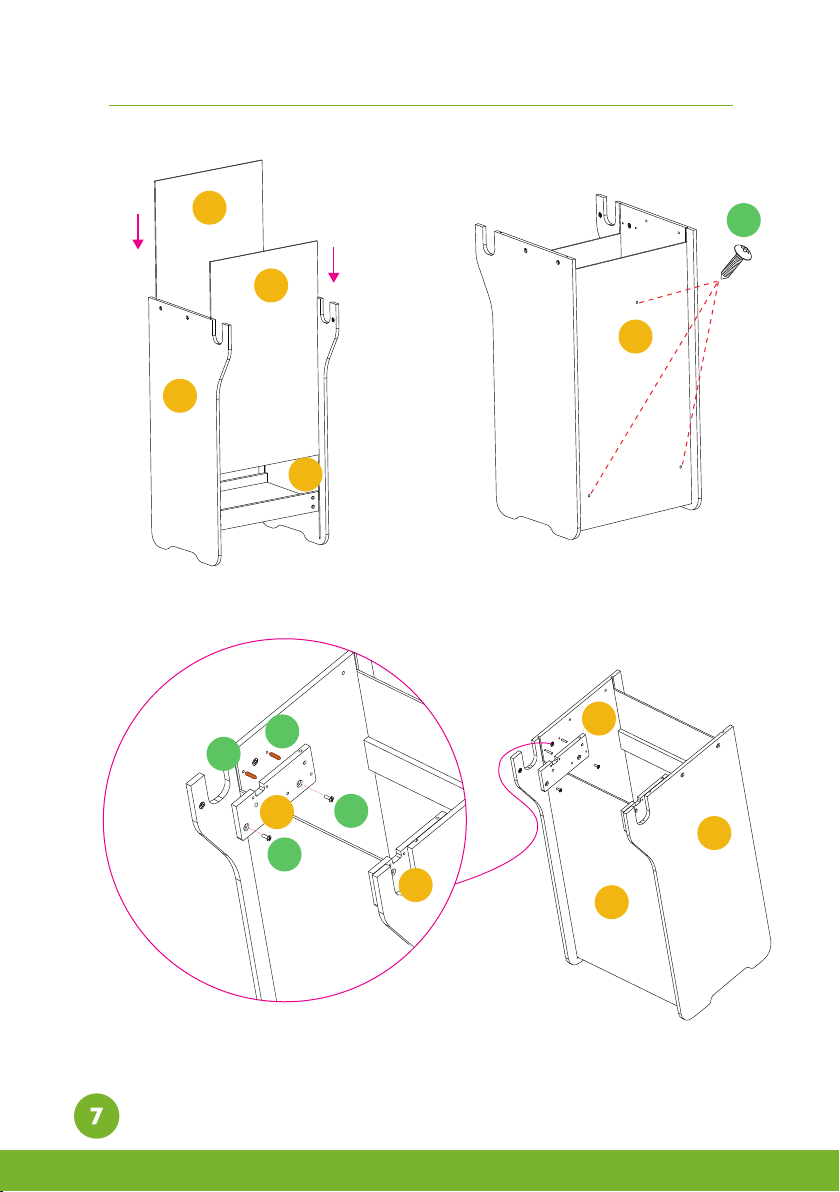

Step 8. Insert the 4 wood dowels [S6] into the [B] panel and install [I] to [B]. Insert 2 screws [S5] into the matching
holes on [I] and tighten. Attach [H] to [A] panel in the same manner.
Étape 8
. Insérez les 4 chevilles à bois [S6] dans le panneau [B] et installez [I] sur [B]. Insérez 2 vis [S5] dans les
trous correspondants de [I] et serrez-les. Installez [H] sur le panneau [A] de la même manière.
Step 6. Slide [G] and [F] into the tracks of [A] and [B].
Étape 6
. Glissez [G] et [F] dans les rainures de [A] et [B].
Step 7. Insert [S3] into the matching holes on [G] with
straight head screwdriver and tighten.
Étape 7
. Insérez [S3] dans les trous correspondants de
[G] avec un tournevis à tête plate et serrez.
S3
A
B
F
G
G
F
A
B
S5
S5
S6
S6
H
I
ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE

Step 9. Attach bar top [J] to the bottom part of the cabinet.
Étape 9
. Fixez la partie supérieure [J] à la partie inférieure de la borne.
Step 10. Connect the cables to the matching slots on the control panel [O]. Please make sure the slots are
aligned. Insert [O] into the cabinet.
Étape 10
. Connectez les câbles aux fentes correspondantes du panneau de commande [O]. Veuillez vous
assurer que les fentes sont alignées. Insérez [O] dans la borne.
J
J
POWERUSBOUTPUT
USB
ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE
O

ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE
Step 11. Insert a pair of [S4] screws into the matching holes on [O], then insert [S5] to the 6 matching holes on the sides of
the cabinet and tighten.
Étape 11. Insérez une paire de vis [S4] dans les trous correspondants de [O], puis insérez [S5] dans les 6 trous
correspondants sur les côtés du cabinet et serrez.
Step 12. Remove Spacer from [P] and install the pinball buttons on both sides of the cabinet, then insert [S9]
screws into the matching holes on the sides of the cabinet and tighten.
Étape 12. Retirez l'entretoise de [P] et installez les boutons de flipper des deux côtés du cabinet, puis insérez les
vis [S9] dans les trous correspondants sur les côtés du cabinet et serrez.
J
P
P
S5
S5
S5
S5
S5 S5
S4
S4
S9
S9
S9
S9
P
Pinball button
Bouton de flipper
Spacer
Entretoise

Step 13. Tighten [S8] on the bracket
[M] against the top back side of the
cabinet.
Étape 13. Serrez [S8] sur le support
[M] contre la face supérieure arrière
du cabinet.
6
5
6
L
M
M
M
N
S8
S7
Step 14. Drill holes against the
wall and insert plastic anchors
[L] into the holes firmly.
Étape 14. Percez des trous
dans le mur et insérez
fermement des chevilles en
plastique [L] dans les trous.
Step 15. Tighten [S7] on the
bracket [M] against the wall.
Étape 15. Serrez [S7] sur le
support [M] contre le mur.
Step 16. Fasten the cable tie [N] to
connect both brackets [M] to keep
the cabinet from tipping over.
Étape 16. Fixez le serre-câble [N]
pour relier les deux supports [M]
afin d'empêcher le cabinet de
basculer.
ASSEMBLY STEPS/ GUIDE D’ASSEMBLAGE
WARNING
Serious or fatal crushing injuries can occur from tip-over.
To help prevent tip-over:
• Do not set any heavy objects on top of the cabinet.
• Never allow children to climb or hang on the cabinet.
Use of tip-over restraints may only reduce but not
eliminate the risk of tip-over.
Le renversement de l'appareil peut entraîner des
blessures graves ou mortelles par écrasement. Pour
aider à éviter le basculement :
• Ne posez pas d'objets lourds sur le dessus du cabinet.
• Ne laissez jamais les enfants grimper ou s'accrocher
au cabinet. L'utilisation de dispositifs de retenue en cas
de basculement peut seulement réduire, mais pas
éliminer, le risque de basculement.
AVERTISSEMENT

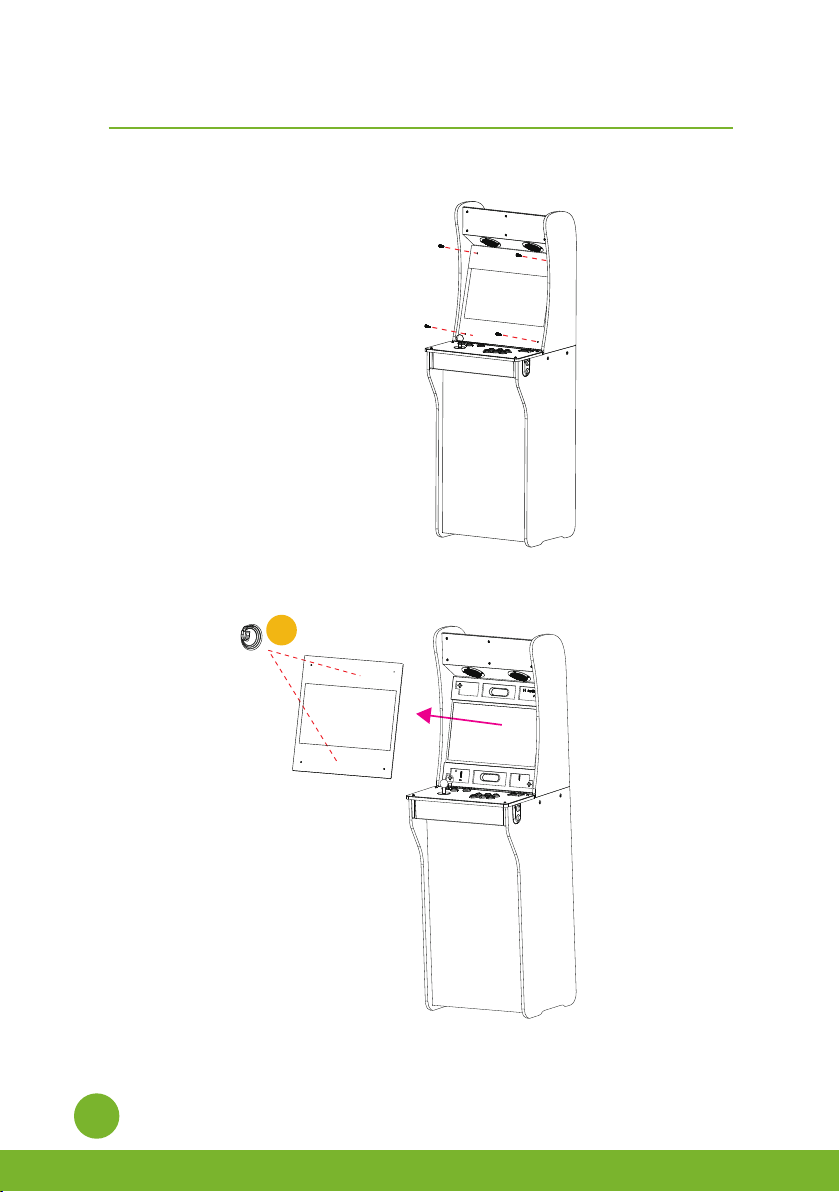

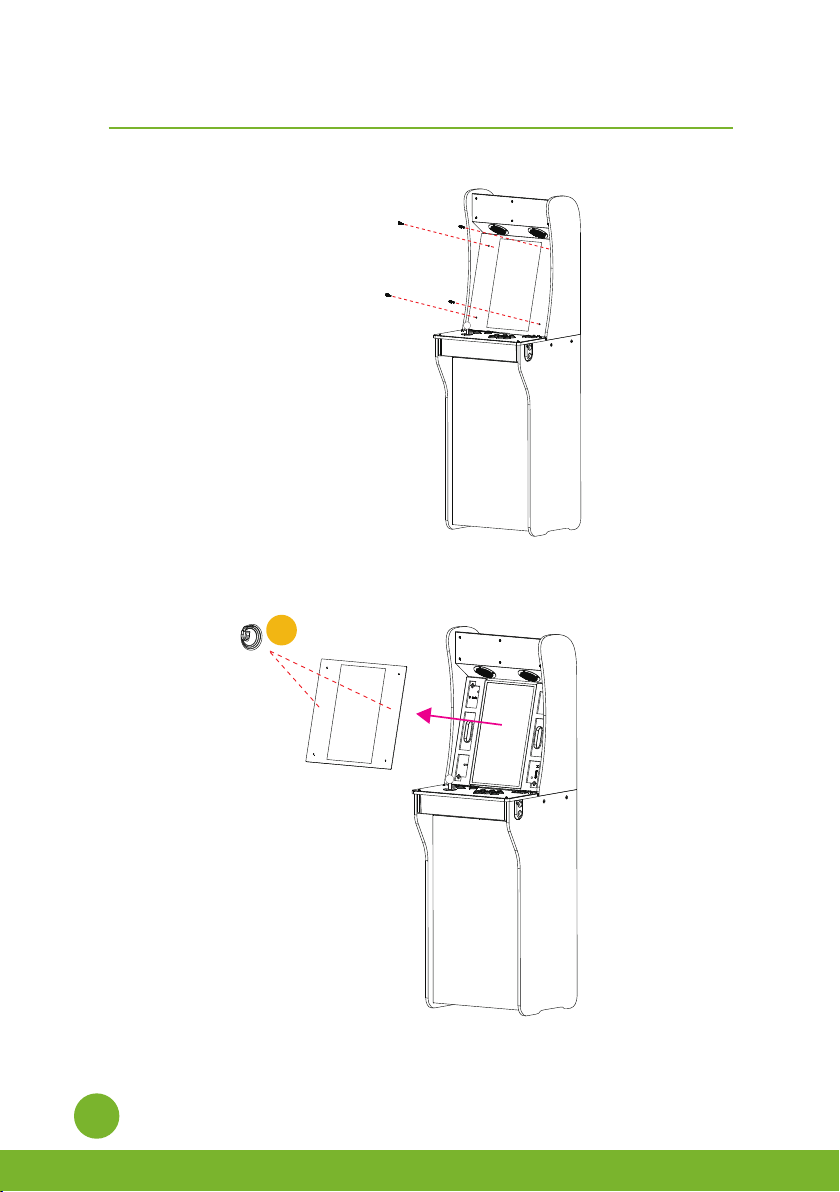

Step 1: Remove the 4 thumb screws from the acrylic panel.
Étape 1
. Retirez les 4 vis à oreilles du panneau acrylique.
Step 2. Use the suction cup [Q] to remove the acrylic panel.
Étape 2
. Utilisez la ventouse [Q] pour retirer le panneau acrylique.
Acrylic
Q
11
Rotate landscape screen to portrait screen/
Comment utiliser le boulon à came
How to rotate the monitor/
Comment faire pivoter l’écran

Step 3. Remove the monitor from the machine. Turn the display counterclockwise, then put the
monitor back in the machine.
Étape 3. Retirez l'écran de la machine. Tournez l'écran dans le sens des aiguilles d'une montre, puis
remettez-le dans la machine.
Step 4. Insert 4 thumb screws into the matching holes and tighten.
Étape 4. INSEREZ 4 vis à oreilles dans les trous correspondants et serrez-les.
12
Rotate portrait screen to landscape screen/
Comment utiliser le boulon à came

13
Step 1: Remove the 4 thumb screws from the acrylic panel.
Étape 1
. Retirez les 4 vis à oreilles du panneau acrylique.
Step 2. Use the suction cup [Q] to remove the acrylic panel.
Étape 2
. Utilisez la ventouse [Q] pour retirer le panneau acrylique.
Acrylic
Q
Rotate landscape screen to portrait screen/
Comment utiliser le boulon à came
How to rotate the monitor/
Comment faire pivoter l’écran

14
Rotate landscape screen to portrait screen/
Comment utiliser le boulon à came
Step 3. Remove the monitor from the machine. Turn the display clockwise, then put the monitor back in
the machine.
Étape 3. Retirez l'écran de la machine. Tournez l'écran dans le sens des aiguilles d'une montre, puis
remettez-le dans la machine.
Step 4. Insert 4 thumb screws into the matching holes and tighten.
Étape 4. INSEREZ 4 vis à oreilles dans les trous correspondants et serrez-les.

15
• Front • Rear
LEGENDS ULTIMATE MINI FEATURES
1.
2.
3.
4.
P1 JOYSTICK
REWIND
ATGAMES HOME BUTTON
P1 START
5.
6.
7.
8.
HDMI PORT
USB PORT
RESET BUTTON
USB PORT
9.
10.
11.
CHANNEL BUTTON
POWER
VOLUME ADJUSTER
ANCHOR TO REDUCE
TIP-OVER ACCIDENTS
FIXEZ LA BORNE POUR ÉVITER
LES ACCIDENTS DE BASCULE
MARQUEE LIGHT BOX
PANNEAU LUMINEUX
PINBALL BUTTONS
PINBALL BUTTONS
BOUTONS FLIPPER
STEREO SPEAKERS
HAUTS-PARLEURS
DC POWER PORT
ETHERNET PORT
5 6 8 10 11 7 9
12 3 4

16
1.
2.
3.
4.
1.
2.
3.
4.
Plug in AC adapter and press the Power button to turn on.
Use P1 joystick to select and play 150 pre-loaded games. (Note: Internet connection is not required.
The games can be played offline.)
Connect internet via Ethernet (Ethernet cable is not included) or Wi-Fi to play more games on ArcadeNet®.
To connect through Wi-Fi:
4-1. Select [Wi-Fi] under the [SETTINGS] page.
4-2. Select the Wi-Fi SSID you would like to connect to, and select [Connect].
If prompted, enter the Wi-Fi password using the on-screen keyboard and select [Submit] when done.
Branchez l'adaptateur secteur et appuyez sur le bouton d'alimentation pour allumer l'appareil.
Utilisez le joystick P1 pour sélectionner et jouer aux 150 jeux préchargés. (Remarque : une
connexion Internet n'est pas nécessaire, les jeux peuvent être joués hors ligne).
Connectez-vous à Internet via Ethernet (le câble Ethernet n'est pas inclus) ou Wi-Fi pour jouer à
d'autres jeux sur ArcadeNet®.
Pour se connecter via Wi-Fi :
4-1. Sélectionnez [Wi-Fi] dans la page [PARAMETRES].
4-2.
Sélectionnez le réseau Wi-Fi auquel vous souhaitez vous connecter, puis sélectionnez [Connecter].
Si vous y êtes invité, saisissez le mot de passe Wi-Fi à l'aide du clavier à l'écran et sélectionnez
[Submit] (Soumettre) lorsque vous avez terminé.
1.
2.
3.
4.
5.
Power on the arcade.
Connect internet via Ethernet (Ethernet cable is not included) or Wi-Fi.
Go to [SETTINGS] and select [Version].
If there is a newer version, follow the instructions to download the latest firmware. Make sure the
internet connection is stable during this process.
Once the firmware is downloaded successfully, select [Upgrade] and the device will reboot
automatically to activate the new firmware version.
Note: If you encounter any issues on firmware update, please refer to:
https://www.atgames.net/arcades/release-notes/ or contact [email protected]
QUICK START GUIDE/ GUIDE DE DÉMARRAGE RAPIDE
Note: All screenshots shown are for illustration purposes only. Actual screens may vary.
Note : Les captures d’écran n’ont qu’une vocation illustrative. La disposition de l’écran de démarrage peut varier
HOW TO UPDATE FIRMWARE/
COMMENT METTRE A JOUR LE MICROPROGRAMME :

17
1.
2.
3.
4.
5.
Mettez la borne en marche.
Connectez l'Internet via Ethernet (le câble Ethernet n'est pas inclus) ou Wi-Fi.
Allez dans [PARAMÈTRES] et sélectionnez [Version].
S'il existe une version plus récente, suivez les instructions pour télécharger le dernier
micrologiciel. Assurez-vous que la connexion Internet est stable pendant ce processus.
Une fois le micrologiciel téléchargé avec succès, sélectionnez [Upgrade] et l'appareil redémarrera
automatiquement pour activer la nouvelle version du micrologiciel.
Remarque :
si vous rencontrez des problèmes lors de la mise à jour du micrologiciel, veuillez vous référer à :
https://www.atgames.net/arcades/release-notes/ ou contacter [email protected]
HOW TO UPDATE FIRMWARE/
COMMENT METTRE A JOUR LE MICROGRAMME :

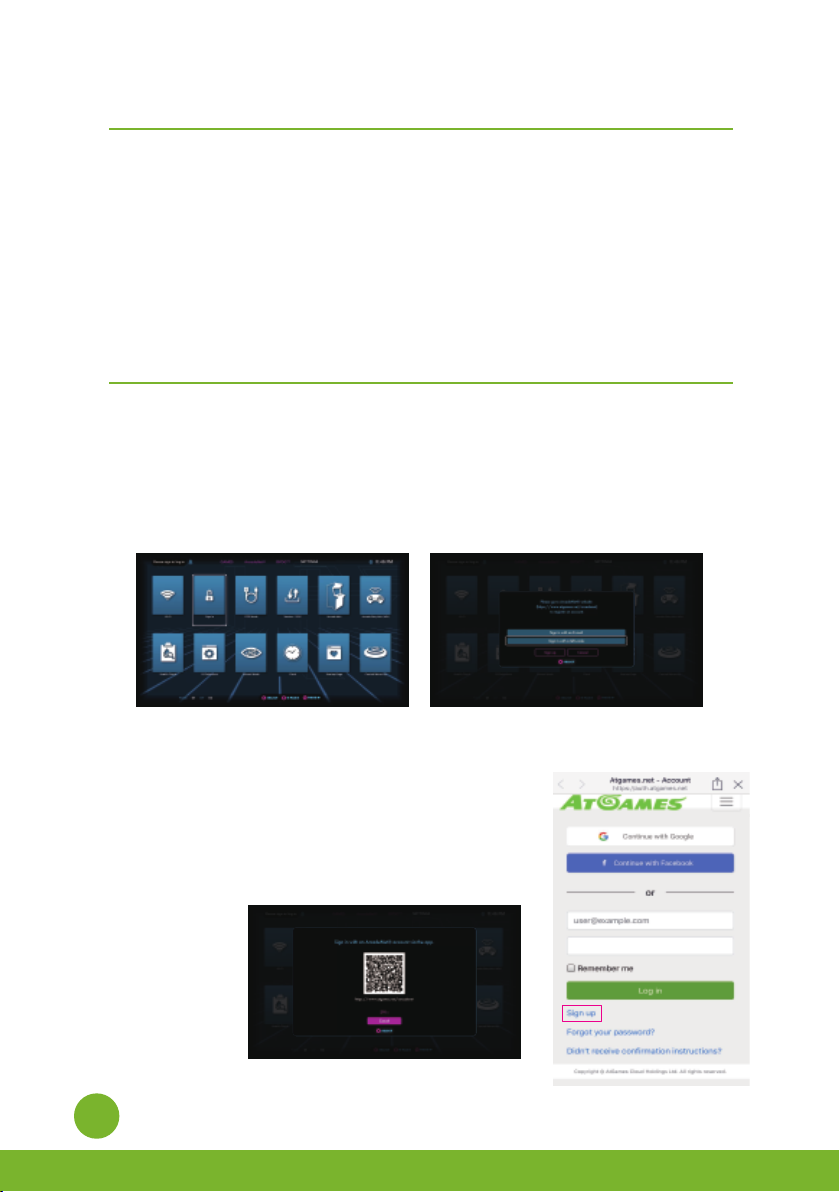

Go to [SETTINGS] and select [SIGN IN].
Sign up for a new account if you don’t have one yet.
Once you have an ArcadeNet® account, you can choose either to sign in with your email or with the
QR code. To sign in with your email, enter the email address and password.
Allez à [SETTINGS] et sélectionnez [SIGN IN].
Créez un nouveau compte si vous n'en avez pas encore.
Une fois que vous avez un compte ArcadeNet®, vous pouvez choisir de vous connecter avec votre
e-mail ou avec le code QR. Pour vous connecter avec votre e-mail, entrez l'adresse e-mail et le mot de passe.
To sign in with the QR-code, a smartphone or tablet is required.
Use a smartphone or tablet to scan the QR-code on the screen to launch the ArcadeNet® website.
You will be directed to the login page, where you can choose either to sign in with your existing
Google/Facebook account or your email.
Pour se connecter avec le QR-code, un smartphone est nécessaire.
Utilisez un smartphone pour scanner le code QR sur
l'écran afin de lancer le site Web ArcadeNet®. Vous serez
dirigé vers la page de connexion, où vous pouvez choisir de
vous connecter avec votre compte Google/Facebook existant
ou votre e-mail.
1.
2.
3.
1.
2.
3.
4.
5.
4.
5.
How to sign in with your ArcadeNet®account/
Comment se connecter avec votre compte ArcadeNet®

18
6.
6.
You will see the authorization notification once complete. Now you can close the window and return
to your arcade. A “Success!” message will show on the arcade once signed in.
Vous verrez la notification d'autorisation une fois terminée. Vous pouvez maintenant fermer la
fenêtre et retourner dans votre arcade. Un message "Success !" s'affichera sur l'arcade une fois la
connexion effectuée.
*Legends Ultimate Mini supports the following AtGames products:
2022: Legends Core Max (HA8819C).
2019: Legends Flashback (FB8660), Atari Flashback X (AR3060), Bandai Namco Arcade Blast! (WD3305
and WD3305S), Adventure Flashback Blast! (WD3308), Star Flashback Blast! (WD3309).
2018: Activision Flashback Blast! (WD3301), Atari Flashback Blast! Vol.1 (WD3302), Atari Flashback
Blast! Vol.2 (WD3303), Legends Flashback Blast! (WD3304), Bandai Namco Flashback Blast! (WD3306).
For 2018 Blast! and 2019 (WD3305S), please follow the instructions shown on the screen at SETTINGS
to pair the dongle with Legends Ultimate Mini.
Step 1. Plug the “Blast! dongle” or connect “AtGames console” with HDMI cable in the
HDMI PORT, and connect USB power cord.
Step 2. Press HDMI CHANNEL button to selected HDMI source.
Step 3. The Games Menu will display on the screen. Select the game you like and play!
Étape 1. Branchez le "dongle Blast!" ou connectez la "console AtGames" avec le câble HDMI dans le
PORT HDMI, et connectez le cordon d'alimentation USB.
Étape 2. Appuyez sur le bouton HDMI CHANNEL pour sélectionner la source HDMI.
Étape 3. Le menu des jeux s'affiche à l'écran. Sélectionnez le jeu que vous aimez et jouez!
HOW TO CONNECT ATGAMES BLAST! DONGLES AND CON
SOLES TO LEGENDS ULTIMATE MINI*/
COMMENT CONNECTER LES DONGLES ET CONSOLES
ATGAMES BLAST! À LA LEGENDS ULTIMATE MINI*
How to sign in with your ArcadeNet®account/
Comment se connecter avec votre compte ArcadeNet®

19
WARRANTY INFO
Do not power off the cabinet during the following:
• Firmware update
• Factory reset
• Data cleanup
• Read/write USB drive
This could prevent irreversible data loss and/or damage to your cabinet and USB drives.
N'éteignez pas l'armoire pendant les opérations suivantes :
• Mise à jour du micrologiciel
• Réinitialisation d'usine
• Nettoyage des données
• Lecture/écriture d'une clé USB
Cela pourrait éviter une perte de données irréversible et/ou des dommages à votre cabinet et aux
lecteurs USB.
The manufacturer warrants this product to be free and clear of defects in the materials and
workmanship, under normal residential use and conditions, for a period of thirty (30) days from the
original invoice date. Shipping and handling fees are to be paid for by the customer. To make a warranty
claim, please submit a service request here: [email protected].
Standard warranty coverage for the AtGames Legends Ultimate Mini does not apply to and is
considered invalid due to misuse, improper maintenance, self-repair, tampering, or invasive hardware
modifications of any kind, and damages or dysfunction caused by shipping or non-manufacturing related
causes.
Note: Standard warranty services are valid with receipt from an authorized retailer. Purchases through
third-party sellers and resellers do not fall under the standard warranty program. For warranty support,
please contact the third-party seller or reseller where you purchased the product. Please find the latest
AtGames Warranty policy at: https://www.atgames.net/arcades/warranty
When to safely power off arcade/
Quand éteindre l'arcade en toute sécurité
