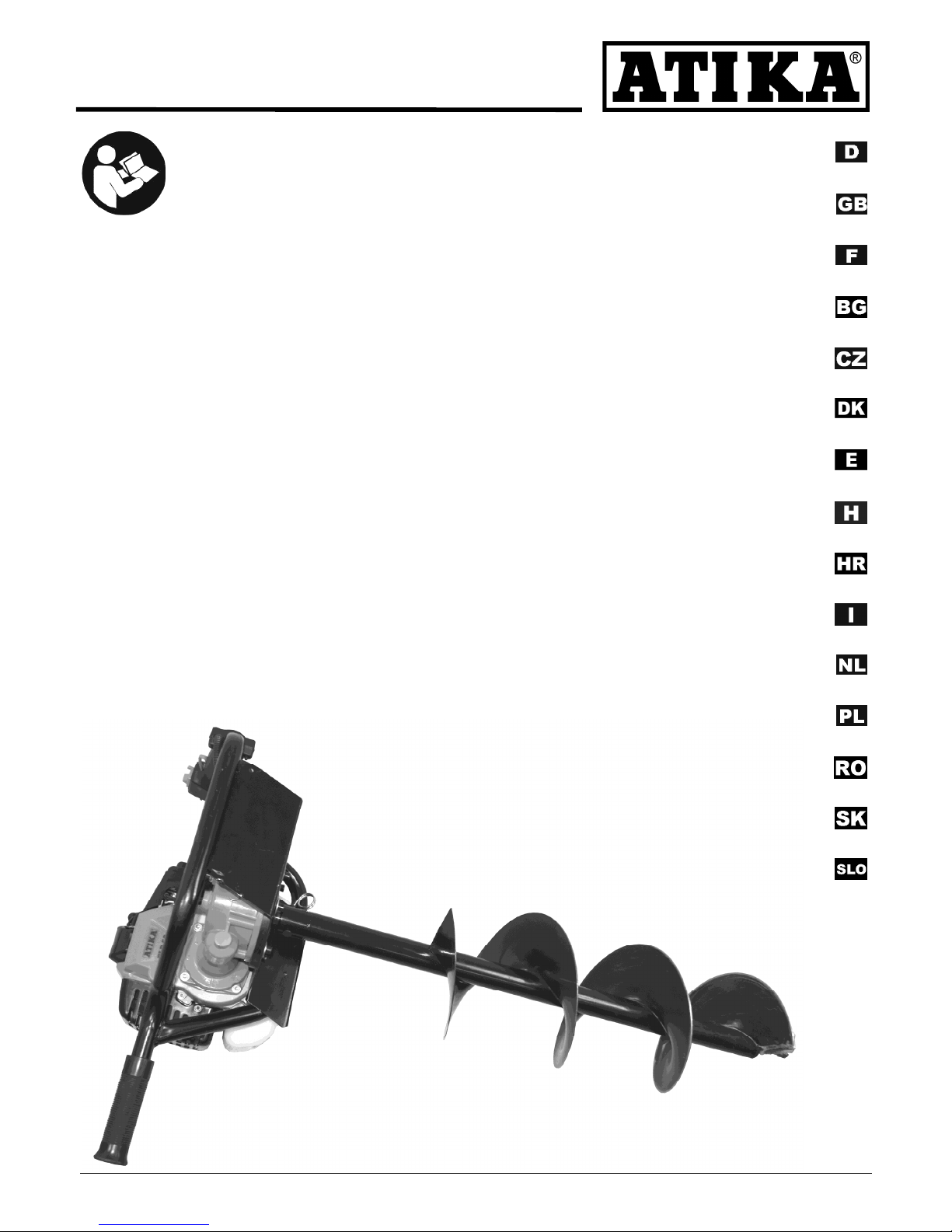

ATIKA ELB 52 User manual

Benzin - Erdlochbohrer
Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile
Seite 1 – 12
Gasoline Engine Earth Auger
Original instructions – Safety instructions – Spare parts
Page 13 – 24
Tarière à moteur thermique
Notice originale – Consignes de sécurité – Pièces de rechange
Page 25– 36
Бензинова ръчна машина за пробиване на дупки вземята
Оригинално ръководство за експлоатация - Указания за безопасност – Резервни части
Стр. 37 – 48
Motorová zemní vrtačka
Originální návod k použití – Bezpečnostní pokyny – Náhradní díly
Str 49 – 60
Pælebor
Original brugsanvisning – Sikkerhedsanvisninger – Reservedele
Side 61 – 72
Motor perforadora de gasolina
Manual original – Indicaciones de seguridad – Repuestos
Página 73 – 83
Benzinmotoros talajfúró
Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek
Oldal 84 – 95
Benzinska bušiliza za rupe u zemlji
Originalne upute za rad – sigurnosne upute – rezervni dijelovi
Strana 96 – 107
Trivella a benzina
Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio
Pagina 108 – 119
Benzine-aardgatboor
Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies – Reserveonderdelen
Blz. 120 – 131
Benzynowa wiertnica glebowa
Instrukcja oryginalna – Wskazówki bezpieczeństwa – Części zamienne
Stronie 132 – 143
Dispozitiv de săpat gropi în pământ pe benzină
Instrucţiuni originale – Securitatea în lucru – Piese de schimb
pag. 144 – 155
Benzinová zemná vŕtačka
Originálný návod na použitie – Bezpečnostné pokyny – Náhradné dielce
Strana 156 – 167
Bencinski zemeljski vrtalnik
Izvirna navodila – varnostni napotki – nadomestni deli
Stran 168 – 179
ELB 52

1
Sie dürfen das Gerät nicht in Betrieb nehmen, bevor
Sie diese Betriebsanleitung gelesen, alle angegebe-
nen Hinweise beachtet und das Gerät wie beschrie-
ben montiert haben.
Anleitung für künftige Verwendungen aufbewahren.
I
In nh ha al lt t
Lieferumfang 1
EG-Konformitätserklärung 1
Symbole Gerät 2
Symbole Originalbetriebsanleitung 2
Betriebszeiten 2
Bestimmungsgemäße Verwendung 2
Restrisiken 3
Vibrationen (Hand-Arm-Schwingungen) 3
Sicherheitshinweise 4
−Persönliche Schutzausrüstung 4
−Sicherheitshinweise – Vor der Arbeit 4
−Sicherheitshinweise – Bedienung 4
−Sicherheitshinweise – Während der Arbeit 4
−Allgemeine Sicherheitshinweise 5
−Sicherheitshinweise mit dem Erdlochbohrer 5
−Verhalten im Notfall 5
−Sicherer Umgang mit Kraftstoffen 6
Gerätebeschreibung / Ersatzteile 6
Zusammenbau 6
Vorbereiten zur Inbetriebnahme 6
−Tanken 6
−Das Mischen 7
−Betanken des Gerätes 7
Inbetriebnahme 7
−Starten bei kaltem Motor 7
−Stoppen des Motors 7
−Starten bei warmem Motor 8
Arbeiten mit dem Erdlochbohrer 8
Wartung und Reinigung 8
−Luftfilter reinigen 8
−Kraftstofffilter reinigen / ersetzen 8
−Zündkerze überprüfen / auswechseln 9
−Schalldämpfer 9
−Zündfunke prüfen 9
−Vergaser einstellen (Leerlaufdrehzahl) 9
−Reinigung 9
Transport 9
Lagerung 9
Garantie 9
Wartungs- und Reinigungsplan 10
Mögliche Störungen 11
Technische Daten 12
L
Li ie ef fe er ru um mf fa an ng g
Überprüfen Sie nach dem Auspacken den Inhalt des
Kartons auf
!Vollständigkeit
!evtl. Transportschäden
Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer
bzw. Hersteller mit. Spätere Reklamationen werden nicht aner-
kannt.
•1 Antriebseinheit
•3 Bohraufsätze (Ø 100, 150, 200 mm)
•1 Kraftstoffmischbehälter
•1 Werkzeugbeutel mit
-1 Innensechskantschlüssel SW 4
-1 Innensechskantschlüssel SW 5
-1 Innensechskantschlüssel SW 6
-1 Maulschlüssel (SW 8 und SW 10)
-1 Maulschlüssel (SW 13 und SW 15)
-1 Schlitzschraubendreher
-1 Zündkerzenschlüssel
•1 Originalbetriebsanleitung
•1 Garantieerklärung
E
EG G- -K Ko on nf fo or rm mi it tä ät ts se er rk kl lä är ru un ng g
entsprechend der EG-Richtlinie
2006/42/EG
Hiermit erklären wir
ATIKA GmbH
Josef-Drexler-Str. 8, 89331 Burgau – Germany
in alleiniger Verantwortung, dass das Produkt
Erdlochbohrer ELB 52
Seriennummer: 000001 - 020000
konform ist mit den Bestimmungen der o. a. EG-Richtlinien,
sowie mit den Bestimmungen folgender weiterer Richtlinien:
2004/108/EG.
Folgende harmonisierte Normen wurden angewandt:
EN ISO 12100:2010
Aufbewahrung der technischen Unterlagen:
ATIKA GmbH – Technisches Büro
Josef-Drexler-Str. 8, 89331 Burgau – Germany
i.A.
Burgau, 25.09.2014 i.A. G. Koppenstein
Konstruktionsleitung

2
S
Sy ym mb bo ol le e O Or ri ig gi in na al lb be et tr ri ie eb bs sa an nl le ei it tu un ng g
Drohende Gefahr oder gefährliche Situation. Das
Nichtbeachten dieser Hinweise kann Verletzungen
zur Folge haben oder zu Sachbeschädigung führen.
LWichtige Hinweise zum sachgerechten Umgang.
Das Nichtbeachten dieser Hinweise kann zu Störun-
gen führen.
Benutzerhinweise. Diese Hinweise helfen Ihnen,
alle Funktionen optimal zu nutzen.
Montage, Bedienung und Wartung. Hier wird Ihnen
genau erklärt, was Sie tun müssen.
CWichtige Hinweise für umweltgerechtes Verhal-
ten. Das Nichtbeachten dieser Hinweise kann zu
Umweltschäden führen.
Â
Â
Â
Nehmen Sie bitte das beiliegende Montage- und
Bedienungsblatt zur Hand, wenn im Text auf die Bild-
Nr. verwiesen wird.
S
Sy ym mb bo ol le e G Ge er rä ät t
Vor Inbetriebnahme die Betriebsanleitung und
Sicherheitshinweise lesen und beachten.
Warnung! Der Erdlochbohrer kann ernsthafte
Verletzungen verursachen!
Gefahr durch fortschleudernde Teile. Halten Sie
Personen fern. Sicherheitsabstand mindestens
15 m.
Schutzhelm, Augen- undGehörschutz tragen.
Schutzhandschuhe tragen.
Schutzschuhe tragen.
Vor Feuchtigkeit schützen.
Nicht in rotierende Teile fassen
Benzin und Öl sind feuergefährlich und können
explodieren. Feuer, offenes Licht und Rauchen
verboten!
Gefahr einer Kohlenmonoxidvergiftung.
Den Motor nicht in geschlossenen Räumen
starten oder laufen lassen, selbst wenn die
Türen und Fenster geöffnet sind.
Warnung vor heißen Oberflächen.
Verbrennungsgefahr.
Berühren Sie keine heißen Motorteile. Diese
bleiben auch nach Abschalten der Maschine für
kurze Zeit heiß.
Tanken, Kraftstoffgemisch (40:1)
Motor ausgeschaltet: Stopp
Motor eingeschaltet: I
OFF Choke geschlossen
ON Choke offen
Halten Sie das Entlüftungsventil immer geschlossen. Öffnen
Sie es zur Getriebeabkühlung nur, wenn der Motor außer
Betrieb ist.
Achtung: Heiße Flüssigkeit kann austreten.
Das Produkt entspricht den produktspezifisch
geltenden europäischen Richtlinien.
B
Be et tr ri ie eb bs sz ze ei it te en n
Gemäß der Maschinenlärmschutzverordnung vom September
2002 dürfen Erdlochbohrer in reinen, allgemeinen und beson-
deren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten,
die der Erholung dienen, Kur- und Klinikgebieten und Gebieten
für die Fremdenbeherbergung sowie auf dem Gelände von
Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen
sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb
genommen werden.
Bitte beachten Sie auch die regionalen Vorschriften zum Lärm-
schutz.
B
Be es st ti im mm mu un ng gs sg ge em mä äß ße e V Ve er rw we en nd du un ng g
•Das Gerät ist ausschließlich zum Bohren von kreisförmigen
Löchern in Erdboden (Lehm, Muttererde, Sand, o.ä.) im pri-
vaten Haus- und Hobbygarten bestimmt. Dies können z.B.
Löcher zum Pflanzen von kleinen Bäumen, Löcher zum
Setzen von Zaunpfählen o.ä. sein. Der benzinbetriebene
Erdbohrer darf nur in der senkrechten Position (Bohrer
nach unten) verwendet werden.
•Dieses Gerät ist nur zum Einsatz im offenen Bereich (Gar-
ten) bestimmt und muss während der Arbeit mit beiden
Händen festgehalten werden.
Das Gerät darf nicht in öffentlichen Anlagen, Parks, Sport-
stätten oder an Straßen und in der Land- und Forstwirt-
schaft eingesetzt werden.

3
Das Gerät darf nicht verwendet werden:
−in Eis; in Stein bzw. Felsen
−in Bereichen wo elektrische Leitungen; Gasleitungen;
Wasserleitung oder Telefonleitungen unterirdisch ver-
legt sind.
Es besteht Gefahr von Verletzungen!
•Es dürfen nur für die Maschine geeignete Bohrer, wie in der
Bedienungsanleitung genannt, verwendet werden.
•Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung der vom Hersteller vorgeschriebenen Be-
triebs-, Wartungs- und Instandsetzungsbedingungen
und die Befolgung der in der Anleitung enthaltenen Sicher-
heitshinweise.
•Jeder weiter darüberhinausgehende Gebrauch insbe-
sondere das Mischen von brennbaren oder explosiven Stof-
fen ( Feuer- und Explosionsgefahr) und der Einsatz im
Lebensmittelbereich gilt als nicht bestimmungsgemäß. Für
hieraus resultierende Schäden jeder Art haftet der Herstel-
ler nicht
das Risiko trägt allein der Benutzer.
Die geltenden einschlägigen Unfallverhütungsvorschrif-
ten, sowie die sonstigen allgemein anerkannten arbeitsme-
dizinischen und sicherheitstechnischen Regeln sind ein-
zuhalten.
Eigenmächtige Veränderungen an dem Erdlochbohrer
schließen eine Haftung des Herstellers für daraus entste-
hende Schäden jeder Art aus.
Das Gerät darf nur von Personen gerüstet, genutzt und
gewartet werden, die damit vertraut und über die Gefahren
unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch
uns bzw. durch von uns benannte Kundendienststellen
durchgeführt werden.
R
Re es st tr ri is si ik ke en n
Auch bei bestimmungsgemäßer Verwendung können
trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen
aufgrund der durch den Verwendungszweck bestimmten Kon-
struktion noch Restrisiken bestehen.
Restrisiken können minimiert werden, wenn die „Sicherheits-
hinweise“ und die „Bestimmungsgemäße Verwendung“, sowie
die Betriebsanleitung insgesamt beachtet werden.
Rücksichtnahme und Vorsicht verringern das Risiko von Per-
sonenverletzungen und Beschädigungen.
Einatmen von Staub (Erde)
Kontakt der Haut mit Betriebsstoffen (Benzin/ Öl)
Ignorierte oder übersehene Sicherheitsvorkehrungen kön-
nen zu Verletzungen beim Bediener oder zu Beschädigun-
gen von Eigentum führen.
Gefahr von schweren inneren und äußeren Verletzungen
beim Bedienen des Gerätes ohne die entsprechende
Schutzausrüstung.
Verletzungsgefahr durch das Erfassen und Aufwickeln von
Schnüren, Drähten oder Kleidungsstücken beim Kontakt mit
der Bohrschnecke.
Verletzungsgefahr durch einen Rückschlag der Griffe beim
plötzlichen Stoppen des Bohrers.
Gefahr eines elektrischen Schlages beim Berühren des
Zündkerzensteckers bei laufendem Motor.
Verletzungsgefahr durch das Herausschleudern von z.B.
Steinen.
Verbrennungsgefahr bei Berührung heißer Bauteile.
Gefahr einer Kohlenmonoxidvergiftung bei Verwendung des
Gerätes in geschlossenen oder schlecht belüfteten Räumen
Brand- und Explosionsgefahr z.B. während des Tankvor-
ganges durch das leicht entzündliche Kraftstoffgemisch.
Körperliche Beeinträchtigung durch Vibrationen bei länger
andauernden Arbeiten mit dem Gerät.
Beeinträchtigung des Gehörs bei länger andauernden Ar-
beiten ohne Gehörschutz.
Des weiteren können trotz aller getroffener Vorkehrungen nicht
offensichtliche Restrisiken bestehen.
V
Vi ib br ra at ti io on ne en n
(
(H Ha an nd d- -A Ar rm m- -S Sc ch hw wi in ng gu un ng ge en n) )
21,206 m/s²; K = 1,5 m/s²
Warnung:
Der tatsächliche vorhandene Vibrationsemissionswert während
der Benutzung der Maschine kann von dem in der Bedie-
nungsanleitung bzw. vom Hersteller angegebenen abweichen.
Dies kann von folgenden Einflussfaktoren verursacht werden,
die vor jedem bzw. während des Gebrauches beachtet werden
sollen:
-Wird die Maschine richtig verwendet
-Ist die Art des Schneidens vom Material bzw. wie es
verarbeitet wird richtig.
-Ist der Gebrauchszustand von der Maschine in Ord-
nung
-Schärfezustand vom Schneidwerkzeug bzw. richtiges
Schneidwerkzeug
-Sind die Haltegriffe ggf. optionale Vibrationsgriffe
montiert und sind diese fest am Maschinenkörper.
Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung
während der Benutzung der Maschine an Ihren Händen fest-
stellen unterbrechen Sie sofort die Arbeit. Legen Sie ausrei-
chende Arbeitspausen ein. Bei nicht Beachten von ausreichen-
den Arbeitspausen, kann es zu einem Hand- Arm- Vibrations-
syndrom kommen.
Es sollte eine Abschätzung des Belastungsgrades in Abhän-
gigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und
entsprechende Arbeitspausen eingelegt werden. Auf diese
Weise kann der Belastungsgrad während der gesamten Ar-
beitszeit wesentlich gemindert werden. Minimieren Sie Ihr
Risiko, dem Sie bei Vibrationen ausgesetzt sind. Pflegen Sie
diese Maschine entsprechend der Anweisungen in der Bedie-
nungsanleitung.
Falls die Maschine öfters eingesetzt bzw. verwendet wird,
sollten Sie sich mit Ihrem Fachhändler in Verbindung setzten
und ggf. Antivibrationszubehör (Griffe) besorgen.
Vermeiden Sie den Einsatz von der Maschine bei Temperatu-
ren von t=10°C oder weniger. Machen Sie einen Arbeitsplan
wodurch die Vibrationsbelastung begrenzt werden kann.

4
S
Si ic ch he er rh he ei it ts sh hi in nw we ei is se e
Beachten Sie die folgenden Hinweise, um sich selbst
und andere vor möglichen Verletzungen zu schützen.
Lesen und beachten Sie deshalb vor Inbetriebnahme
dieses Erzeugnisses die folgenden Hinweise und die
Unfallverhütungsvorschriften Ihrer Berufsgenossen-
schaft bzw. die im jeweiligen Land gültigen Sicher-
heitsbestimmungen, um sich selbst und andere vor
möglichen Verletzungen zu schützen.
LGeben Sie die Sicherheitshinweise an alle Personen
weiter, die mit der Maschine arbeiten.
LBewahren Sie diese Sicherheitshinweise gut auf.
Reparaturen an der Sicherheitsabschaltung haben durch
den Hersteller bzw. von ihm benannte Firmen zu erfolgen.
•Machen Sie sich vor Gebrauch mit Hilfe der Originalbe-
triebsanleitung mit dem Gerät vertraut.
•Benutzen Sie das Gerät nicht für Zwecke, für das es nicht
bestimmt ist (siehe Bestimmungsgemäße Verwendung).
•Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.
Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das
Gerät nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Mo-
ment der Unachtsamkeit beim Gebrauch des Gerätes kann
zu ernsthaften Verletzungen führen.
•Kinder und Jugendliche unter 18 Jahren sowie Personen,
die nicht mit der Anleitung vertraut sind, dürfen das Gerät
nicht bedienen.
P
Pe er rs sö ön nl li ic ch he e S Sc ch hu ut tz za au us sr rü üs st tu un ng g
•Arbeiten Sie niemals ohne geeignete Schutzausrüstung:
−tragen Sie keine weite Kleidung oder Schmuck, sie
können von beweglichen Teilen erfasst werden
−ein Haarnetz bei langen Haaren
−geprüfter Schutzhelm in Situationen, bei denen mit Kopf-
verletzungen gerechnet werden muss.
−Gesichtsschutz
−Gehörschutz
−rutschfeste Stiefel (Sicherheitsschuhe) mit Schnittschutz
und Zehenschutzkappe
−Feuerlöscher und Spaten (es können während des Ar-
beitens Funken entstehen)
−Erste-Hilfe-Material
−Ggf. Mobiltelefon
S
Si ic ch he er rh he ei it ts sh hi in nw we ei is se e – – V Vo or r d de er r A Ar rb be ei it t
Führen Sie vor Inbetriebnahme und regelmäßig während
der Arbeit folgende Überprüfungen durch. Beachten Sie
die entsprechenden Abschnitte in der Originalbedienungs-
anleitung:
•Ist das Gerät komplett und vorschriftsmäßig montiert?
•Ist das Gerät in gutem und sicherem Zustand?
•Sind die Handgriffe sauber und trocken?
•Stellen Sie vor Beginn der Arbeit sicher, dass:
−sich im Arbeitsbereich keine weiteren Personen, Kinder
oder Tiere aufhalten
−hindernisfreies Rückweichen für Sie sichergestellt ist
−der Fußbereich frei von allen Fremdkörpern, Gestrüpp
und Ästen ist.
−sicherer Stand gewährleistet ist.
•Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie
Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle
zur Folge haben - Stolpergefahr!
•Berücksichtigen Sie Umgebungseinflüsse:
−Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen
(z. B. bei Nebel, Regen, Schneetreiben oder Dämme-
rung).
−Verwenden Sie das Gerät nicht in der Nähe von brennba-
ren Flüssigkeiten oder Gasen - Brandgefahr!
−Der Benutzer ist verantwortlich für Unfälle oder Gefahren,
die gegenüber anderen Personen oder deren Eigentum
auftreten.
S
Si ic ch he er rh he ei it ts sh hi in nw we ei is se e - - B Be ed di ie en nu un ng g
•Arbeiten Sie niemals einhändig. Halten Sie das Gerät
immer mit beiden Händen fest.
•Arbeiten Sie niemals
−mit gestreckten Armen
−an schwer erreichbaren Stellen
−über Schulterhöhe
−auf einer Leiter, einem Arbeitsgerüst oder einem Baum
stehend.
•Arbeiten Sie auf rutschfestem und ebenem Untergrund.
Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für si-
cheren Stand und halten Sie jederzeit das Gleichgewicht.
•Schalten Sie bei Arbeitspausen das Gerät aus undlegen Sie
es so ab, dass niemand gefährdet wird. Das Gerät vor unbe-
fugtem Zugriff sichern.
S
Si ic ch he er rh he ei it ts sh hi in nw we ei is se e – – W Wä äh hr re en nd d d de er r A Ar rb be ei it t
•Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sicht-
kontakt zu anderen Personen, damit im Notfall sofort Hilfe
geleistet werden kann.
•Stoppen Sie sofort den Motor bei drohender Gefahr oder im
Notfall.
•Lassen Sie das Gerät nie unbeaufsichtigt laufen.
•Das Gerät produziert Schadstoffe! Lassen Sie
es nie in geschlossenen oder schlecht belüfteten
Räumen laufen. Sorgen Sie für ausreichenden Luftaus-
tausch, wenn Sie in Senken, Gräben oder beengten Umge-
bungen arbeiten. Es besteht die Gefahr einer Kohlenmo-
noxidvergiftung oder Erstickungstod!
•Beenden Sie sofort die Arbeit wenn körperliche Beschwer-
den auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit,
usw.) - Es besteht eine erhöhte Unfallgefahr!
•Überlasten Sie die Maschine nicht! Sie arbeiten besser und
sicherer im angegebenen Leistungsbereich.
•Legen Sie Pausen während der Arbeit ein, damit sich der
Motor abkühlen kann.
•Stellen Sie das heiße Gerät nicht ins trockene Gras oder auf
brennbare Gegenstände.

5
•Fassen Sie niemals Schalldämpfer und Motor an, während
das Gerät läuft oder kurz nachdem es gestoppt wurde. Ver-
brennungsgefahr!
A
Al ll lg ge em me ei in ne e - - S Si ic ch he er rh he ei it ts sh hi in nw we ei is se e
•Pflegen Sie das Gerät mit Sorgfalt:
−Befolgen Sie die Wartungsvorschriften und Hinweise für
den Werkzeugwechsel.
−Halten Sie Handgriffe trocken und frei von Harz, Öl und
Fett.
•Montieren Sie nur die für das Gerät bestimmten Werkzeuge.
Der Gebrauch anderer Werkzeuge und anderen Zu-
behörs kann eine Verletzungsgefahr für Sie bedeuten.
•Überprüfen Sie die Maschine auf eventuelle Beschädigun-
gen:
−Vor weiterem Gebrauch des Gerätes müssen Schutzvor-
richtungen sorgfältig auf ihre einwandfreie und bestim-
mungsgemäße Funktion untersucht werden. Betreiben
Sie das Gerät nur mit kompletten und korrekt angebrach-
ten Schutzeinrichtungen und ändern Sie an dem Gerät
nichts, was die Sicherheit beeinträchtigen könnte.
−Überprüfen Sie, ob die beweglichen Teile einwandfrei
funktionieren und nicht klemmen oder ob Teile beschä-
digt sind. Sämtliche Teile müssen richtig montiert sein
und alle Bedingungen erfüllen, um einwandfreien Betrieb
sicherzustellen.
−Beschädigte Schutzvorrichtungen und Teile müssen
sachgemäß durch eine anerkannte Fachwerkstatt repa-
riert oder ausgewechselt werden, soweit nichts anderes
in der Bedienungsanleitung angegeben ist.
−Beschädigte oder unleserliche Sicherheitsaufkleber sind
zu ersetzen.
•Lassen Sie kein Werkzeug stecken!
Überprüfen Sie stets vor dem Einschalten, dass alle Werk-
zeuge entfernt sind.
•Bewahren Sie unbenutzte Geräte an einem trockenen, ver-
schlossenen Ort außerhalb der Reichweite von Kindern auf.
•Schalten Sie das Gerät ab und ziehen Sie den Zündkerzen-
stecker bei:
−Berühren des Erdlochbohrers mit Steinen, Nägeln oder
sonstigen Fremdkörpern
−Reparaturarbeiten
−Wartungs- und Reinigungsarbeiten
−Beseitigung von Störungen
−Transport und Lagerung
−Wechsel des Bohrers
−Verlassen der Maschine (auch bei kurzzeitiger Unterbre-
chung)
Nehmen Sie keine weiteren Reparaturen, als im Kapitel
„Wartung“ beschrieben sind, an dem Gerät vor, sondern
wenden Sie sich direkt an den Hersteller, bzw. zuständi-
gen Kundendienst.
Reparaturen an anderen Teilen des Gerätes haben durch
den Hersteller bzw. einer seiner Kundendienststellen zu
erfolgen.
Nur Originalersatz-, Zubehör- und Sonderzubehörteile
verwenden. Durch den Gebrauch anderer Ersatzteile und
anderen Zubehörs können Unfälle für den Benutzer ent-
stehen. Für hieraus resultierende Schäden haftet der
Hersteller nicht.
S
Si ic ch he er rh he ei it ts sh hi in nw we ei is se e f fü ür r d de en n E Er rd dl lo oc ch hb bo oh hr re er r
Achten Sie darauf, dass sich der Erdbohrer nicht dreht,
wenn der Motor im Leerlauf läuft. Wenden Sie sich an den
Kundendienst, falls der Erdbohrer sich im Leerlauf dreht.
Vergewissern Sie sich, dass sich keine elektrischen Leitun-
gen, Wasserleitungen, Gasleitungen im Erdboden des Ar-
beitsbereiches befinden.
Vergewissern Sie sich, dass im Arbeitsbereich keine losen
Steine oder sonstigen Gegenstände auf dem Boden liegen.
Entfernen Sie hohe Gräser, Büsche usw. aus dem Arbeits-
bereich. Es besteht die Gefahr, dass diese sich um den
Bohrer wickeln.
Arbeiten Sie äußerst vorsichtig in einem Erdreich, in dem
sich viele Wurzeln und/oder Steine befinden. Es besteht die
Gefahr einer plötzlichen Verklemmung des Erdlochbohrers.
Verwenden Sie den Erdlochbohrer nicht auf unebenem
Untergrund oder auf einem Gefälle.
Verwenden Sie den Erdlochbohrer nicht auf vereistem oder
sonstigem rutschigem Untergrund.
Schalten Sie den Motor aus und lassen Sie ihn abkühlen,
wenn der Erdbohrer feststeckt. Versuchen Sie dann, ihn
manuell zu entfernen
Benutzen Sie keinen benzinbetriebenen Erdbohrer, dessen
Schalter defekt ist. Ein benzinbetriebener Erdbohrer, der
sich nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
Halten Sie die Erdbohrer scharf und sauber.
Sorgfältig gepflegte Werkzeuge mit scharfen Schneidkan-
ten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie das Gerät, Zubehör, Einsatzwerkzeuge
usw. entsprechend diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch des Gerätes für andere als die
vorgesehenen Anwendungen kann zu gefährlichen Situati-
onen führen.
Überprüfen Sie das Gerät vor jedem Gebrauch und nach
Kontakt mit Steinen, Nägeln oder sonstigen Fremdkör-
pern auf eventuelle Beschädigungen. Lassen Sie das Ge-
rät bei Bedarf reparieren.
Halten Sie Hände und Füße immer vom Bohrer entfernt, vor
allem, wenn Sie den Motor einschalten.
V
Ve er rh ha al lt te en n i im m N No ot tf fa al ll l
Leiten Sie die der Verletzung entsprechend notwendigen
Erste Hilfe Maßnahmen ein und fordern Sie schnellst mög-
lich qualifizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädigungen
und stellen Sie diesen ruhig.

6
S
Si ic ch he er rh he ei it ts sh hi in nw we ei is se e – –
S
Si ic ch he er re er r U Um mg ga an ng g m mi it t K Kr ra af ft ts st to of ff fe en n
Kraftstoffe und Kraftstoffdämpfe sind feuergefähr-
lich und können beim Einatmen und auf der Haut
schwere Schäden verursachen. Beim Umgang mit
Kraftstoff ist daher Vorsicht geboten und für eine
gute Belüftung zu sorgen.
•Beim Tanken nicht rauchen und offenes Feuer vermeiden.
•Tragen Sie beim Tanken Handschuhe.
•Tanken Sie nicht in geschlossenen Räumen.
•Schalten Sie das Gerät aus und lassen Sie es abkühlen.
•Öffnen Sie den Tankverschluss vorsichtig, damit evtl. vor-
handener Überdruck abgebaut werden kann.
•Achten Sie darauf, Kraftstoff oder Öl nicht zu verschütten.
Säubern Sie das Gerät sofort, wenn Sie Kraftstoff oder Öl
verschüttet haben. Wechseln Sie Ihre Kleidung sofort, wenn
Sie Kraftstoff oder Öl darüber verschüttet haben.
CAchten Sie darauf, dass kein Kraftstoff ins Erdreich ge-
langt.
•Verschließen Sie den Tankverschluss nach dem Betanken
wieder sorgfältig und achten Sie darauf, dass er sich wäh-
rend des Betriebes nicht löst.
•Achten Sie darauf, dass Tankdeckel und Benzinleitungen
dicht sind. Bei Undichtigkeiten dürfen Sie das Gerät nicht in
Betrieb nehmen.
•Nie ein Gerät mit beschädigtem Zündkabel und Kerzenste-
cker benutzen! Gefahr von Funkenbildung!
•Transportieren und lagern Sie Kraftstoffe nur in dafür zuge-
lassenen und gekennzeichneten Behältern.
•Halten Sie Kinder von Kraftstoffen fern.
•Transportieren und lagern Sie Kraftstoffe nicht in der Nähe
von brennbaren oder leicht entzündlichen Stoffen sowie
Funken oder offenem Feuer.
•Entfernen Sie sich zum Starten des Gerätes mindestens drei
Meter vom Tankplatz.
G Ge er rä ät te eb be es sc ch hr re ei ib bu un ng g / / E Er rs sa at tz zt te ei il ll li is st te e
Pos Bezeichnung Bestell.-Nr.
1 Antriebseinheit -
2 Erdbohrer Ø 100 mm 381674
3 Erdbohrer Ø 150 mm 381675
4 Erdbohrer Ø 200 mm 381676
5 Entlüftungsventil -
6 Bediengriff 381697
7 Handgriff 381698
8 Gashebelsperre -
9 Gashebel -
10 EIN- /AUS-Schalter -
11 Arretierungsstift -
12 KraftstoffpumpeÂ-
13 Chokehebel -
14 Anwerfgriff -
15 Luftfiltergehäuse 381677
16 LuftfilterÂ381678
Pos Bezeichnung Bestell.-Nr.
17 Zündkerzenstecker 381685
18 ZündkerzeÂ380856
19 SchalldämpferÂ381686
20 Tankverschluss 381687
21 KraftstofffilterÂ380883
22 Tank 381688
23 Zündkerzenschlüssel 381689
24 Montageschlüssel 381681
25 Innensechskantschlüssel SW 4 381693
26 Innensechskantschlüssel SW 5 381694
27 Innensechskantschlüssel SW 6 381695
28 Maulschlüssel SW 8/10 381692
29 Kraftstoffmischbehälter 381680
30 Sicherheitsaufkleber 1 381672
31 Sicherheitsaufkleber 2 381673
32 Zubehörbeutel – Montagewerkzeug 381696
33 Zylinderschraube M 8 x 40 Â390144
33 Zylinderschraube M 8 x 50 Â381691
34 Sechskantmutter M 8 Â391037
35 Schutzabdeckung -
36 LuftfilterabdeckungÂ381679
37 AustrittsöffnungÂ-
Z
Zu us sa am mm me en nb ba au u
Erdbohrer einspannen:
Â/ Stecken Sie einen Erdbohrer (2-4) auf die Welle
der Antriebseinheit (1). Stecken Sie eine Zylinderschraube
(33) durch den Erdbohrer und die Antriebswelle. Sichern
Sie die Zylinderschraube mit einer Sechskantmutter M 8
(34).
V
Vo or rb be er re ei it te en n z zu ur r I In nb be et tr ri ie eb bn na ah hm me e
T
Ta an nk ke en n
Beim Umgang mit Benzin und Öl ist erhöhte
Aufmerksamkeit geboten. Rauchen und offenes
Feuer sind nicht zulässig (Explosionsgefahr).
Das Gerät wird mit einer Mischung aus Benzin
(bleifrei) und Zweitakt-Motoröl betrieben.
Benzin: Oktanzahl mindestens 91 ROZ, bleifrei
•Füllen Sie kein verbleites Benzin, Diesel oder andere nicht
zugelassene Kraftstoffe ein.
•Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als
91 ROZ. Dies kann durch erhöhte Motortemperaturen zu
schweren Motorschäden führen.
•Wenn Sie kontinuierlich im hohen Drehzahlbereich arbeiten,
sollten Sie Benzin mit einer höheren Oktanzahl verwenden.
CAus Umweltschutzgründen wird die Verwendung von
bleifreiem Benzin empfohlen.
Zweitakt-Motoröl: nach Spezifikation JASO FC oder ISO
EGD
•Verwenden Sie nur Zweitakt-Motoröl für luftgekühlte Moto-
ren.

7
D
Da as s M Mi is sc ch he en n
Mischungsverhältnis 40:1 (Beispiele)
Benzin Zweitaktmotoröl
1 Liter 0,025 Liter
2 Liter 0,05 Liter
5 Liter 0,125 Liter
10 Liter 0,25 Liter
•Achten Sie auf eine genaue Abmessung der Ölmenge, da
sich bei kleinen Kraftstoffmengen eine geringe Abweichung
bei der Ölmenge stark auf das Mischungsverhältnis aus-
wirkt.
•Verändern Sie das Mischungsverhältnis nicht, dadurch ent-
stehen vermehrt Verbrennungsrückstände, der Kraftstoff-
verbrauch steigt und die Leistung verringert sich, oder der
Motor wird beschädigt.
Mischen Sie das Benzin und das Öl in dem mitgelieferten
Kraftstoffmischbehälter (29).
•Kraftstoffe sind nur begrenzt lagerfähig. Überlagerte Kraft-
stoffe und Kraftstoffgemische können zu Startproblemen
führen. Mischen Sie deshalb nur so viel Kraftstoff, wie Sie in
einem Monat verbrauchen.
•Lagern Sie Kraftstoffe nur in dafür zugelassenen und ge-
kennzeichneten Behältern. Bewahren Sie Kraftstoffbehälter
trocken und sicher auf.
•Achten Sie darauf, dass die Kraftstoffbehälter für Kinder
unzugänglich gelagert werden.
CRestkraftstoffe und zur Reinigung benutzte Flüssigkei-
ten müssen vorschriftsmäßig und umweltgerecht entsorgt
werden.
B
Be et ta an nk ke en n d de es s G Ge er rä ät te es s
•Motor ausschalten und abkühlen lassen!
•Schutzhandschuhe tragen!
•Haut- und Augenkontakt vermeiden!
•Unbedingt "Sicherer Umgang mit Kraftstoff"
beachten.
ÂSäubern Sie die Umgebung des Einfüllbereiches. Verunrei-
nigungen im Tank verursachen Betriebsstörungen.
ÂÖffnen Sie den Tankverschluss (20) vorsichtig, damit
evtl. vorhandener Überdruck abgebaut werden kann.
ÂSchütteln Sie die Kraftstoffmischung vor dem Einfüllen in
den Tank noch einmal.
ÂFüllen Sie das Kraftstoffgemisch vorsichtig bis zur Unter-
kante des Einfüllstutzens ein. Achten Sie darauf, Kraftstoff
oder Öl nicht zu verschütten. Säubern Sie das Gerät sofort,
wenn Sie Kraftstoff oder Öl verschüttet haben.
CAchten Sie darauf, dass kein Kraftstoff ins Erdreich ge-
langt.
ÂVerschließen Sie den Tankverschluss nach dem Betanken
wieder sorgfältig und achten Sie darauf, dass er sich wäh-
rend des Betriebes nicht löst.
ÂAchten Sie darauf, dass Tankdeckel und Benzinleitungen
dicht sind. Bei Undichtigkeiten dürfen Sie das Gerät nicht in
Betrieb nehmen.
ÂSäubern Sie den Tankverschluss und die Umgebung.
Entfernen Sie sich zum Starten des Gerätes mindes-
tens drei Meter vom Tankplatz.
I
In nb be et tr ri ie eb bn na ah hm me e
Vergewissern Sie sich, dass das Gerät komplett und vor-
schriftsmäßig montiert ist.
Überprüfen Sie vor jedem Gebrauch:
−den Bohrer auf korrekten Sitz
−das Gerät auf eventuelle Beschädigungen.
−lose Befestigung.
ÂStellen Sie sicher, dass der EIN/AUS - Schalter, die
Gashebelsperre, der Gashebel und das Gerät vorschrifts-
mäßig funktionieren.
LDer Motor des Gerätes wird nicht mit Benzin und Öl be-
füllt ausgeliefert. Befüllen Sie wie unter "Tanken" beschrie-
ben das Gerät.
Achten Sie beim Startvorgang darauf, dass der Bohrer frei
drehen kann
S
St ta ar rt te en n b be ei i k ka al lt te em m M Mo ot to or r
ÂDrücken Sie die Kraftstoffpumpe (12) mehrmals kräftig
bis sich Benzin/Schaum in der Ansaugpumpe zeigt.
ÂStellen Sie den Chokehebel (13) auf OFF.
ÂStellen Sie den EIN/AUS-Schalter (10) auf
ÂDrücken Sie die Gashebelsperre (8) ein und betätigen
Sie gleichzeitig den Gashebel (9).
ÂArretieren Sie den Gashebel mit dem Arretierungsstift
(11).
ÂZiehen Sie das Startseil am Anwerfgriff (14) langsam
bis zum Widerstand heraus und ziehen Sie dann schnell
und kräftig weiter.
Ziehen Sie das Startseil nicht ganz heraus und
führen Sie den Anwerfgriff langsam zurück, damit
das Anwerfseil richtig aufgewickelt wird.
Wiederholen Sie diesen Vorgang, bis das Motor anspringt.
ÂStellen Sie den Chokehebel (13) halb zurück, sobald
der Motor angesprungen ist.
LWird der Gashebel losgelassen läuft der Motor im
Leerlauf.
ÂSobald der Motor reibungslos läuft, stellen Sie den
Chokehebel (13) auf ON.
ÂLassen Sie den Motor eine halbe Minute warm laufen, be-
vor Sie mit der Arbeit beginnen.

8
S
St to op pp pe en n d de es s M Mo ot to or rs s
ÂLassen Sie den Gashebel (9) los.
Schalten Sie den EIN-/AUS-Schalter (10) auf die Position
.
S
St ta ar rt te en n b be ei i w wa ar rm me em m M Mo ot to or r
Sie starten das Gerät wie unter „Starten bei kaltem Motor“
beschrieben, lassen aber den Chokehebel in der Position ON
und betätigen nicht den Gashebel.
A
Ar rb be ei it te en n m mi it t d de em m E Er rd dl lo oc ch hb bo oh hr re er r
Halten Sie das Entlüftungsventil immer geschlossen. Öff-
nen Sie es zur Getriebeabkühlung nur wenn der Motor au-
ßer Betrieb ist.
Achtung: Heiße Flüssigkeit kann austreten.
Verwenden Sie nur vom Hersteller empfohlene Bohrer.
Achten Sie auf den maximalen Durchmesser.
Stellen Sie die Beine etwa schulterbreit auseinander und
halten Sie den Erdlochbohrer an beiden Griffen gut fest.
Beginnen Sie den Bohrvorgang mit „Halbgas“ und erhöhen
Sie allmählich die Drehzahl, so dass der Bohrer problemlos
in das Erdreich vordringt.
Bohren Sie Löcher, ohne viel Körpergewicht auf den Bohrer
zu legen. Lassen Sie den Bohrer durch sein Eigengewicht
arbeiten.
Wenn der Bohrer im Erdreich feststeckt und nicht heraus-
gezogen werden kann, stellen Sie den Motor aus und dre-
hen den Erdlochbohrer im Gegenuhrzeigersinn.
Die Kupplung kann während der Einlaufzeit von ca. 2 Be-
triebsstunden noch rutschen. Achten sie darauf, dass die
Kupplung frei von Öl oder Feuchtigkeit ist.
W
Wa ar rt tu un ng g u un nd d R Re ei in ni ig gu un ng g
Vor jeder Wartungs- und Reinigungsarbeit
−Motor ausschalten
−Stillstand des Werkzeugs abwarten
−Zündkerzenstecker abziehen
−Tragen Sie Schutzhandschuhe zur Vermei-
dung von Verletzungen.
−Führen Sie Wartungsarbeiten nicht in der
Nähe von offenem Feuer durch. Brandgefahr!
Weitergehende Wartungs- und Reinigungsarbeiten, als die in
diesem Kapitel beschrieben, dürfen nur vom Kundendienst
durchgeführt werden.
Zum Warten und Reinigen entfernte Sicherheitseinrichtungen
müssen unbedingt wieder ordnungsgemäß angebracht und
überprüft werden.
Nur Originalteile verwenden. Andere Teile können zu unvor-
hersehbaren Schäden und Verletzungen führen.
W
Wa ar rt tu un ng g
Das Werkzeug steht nach dem Ausschalten nicht sofort
still. Warten Sie, bevor Sie mit der Reparatur oder Wartung
beginnen, bis alle Teile zum Stillstand gekommen sind.
Damit eine lange und zuverlässige Nutzung des Gerätes ge-
währleistet ist, führen Sie die folgenden Wartungsarbeiten
regelmäßig aus.
Überprüfen Sie das Gerät auf offensichtliche Mängel wie
−lose Befestigungen
−verschlissene oder beschädigte Bauteile
−richtig montierte und intakte Abdeckungen oder Schutzein-
richtungen.
Notwendige Reparaturen oder Wartungsarbeiten sind vor
dem Einsatz des Gerätes durchzuführen.
L
Lu uf ft tf fi il lt te er r r re ei in ni ig ge en n
Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz,
um - Startschwierigkeiten,
- Leistungseinbußen
- zu hohem Kraftstoffverbrauch vorzubeugen.
Reinigen Sie den Luftfilter ca. alle acht Betriebsstunden. Bei
besonders staubigen Verhältnissen öfter.
ÂStellen Sie den Chokehebel auf Position OFF, damit
kein Schmutz in den Vergaser gelangt.
ÂLösen Sie die Schraube des Luftfiltergehäuses (15)
und nehmen Sie das Luftfiltergehäuse ab.
ÂNehmen Sie die Luftfilterabdeckung (36) ab.
ÂNehmen Sie den Luftfilter (16) heraus.
ÂWaschen Sie den Luftfilter in lauwarmer Seifenlauge aus.
Pusten oder Blasen Sie Schmutzpartikel nicht aus, es
besteht die Gefahr von Augenverletzungen!
ÂLassen Sie den Luftfilter gut trocknen und setzen Sie ihn
wieder ein.
LBeschädigte Luftfilter müssen sofort ausgewechselt wer-
den.
K
Kr ra af ft ts st to of ff ff fi il lt te er r r re ei in ni ig ge en n / / a au us sw we ec ch hs se el ln n
Kontrollieren Sie den Kraftstofffilter bei Bedarf. Ein verschmutz-
ter Benzinfilter behindert die Kraftstoffzufuhr.
ÂÖffnen Sie den Tankverschluss (20) und ziehen Sie
den Kraftstofffilter (21) mit einem Drahthaken durch die Öff-
nung.
⇒leichte Verschmutzung:
ziehen Sie den Benzinfilter von der Kraftstoffleitung ab und
reinigen Sie den Filter in Reinigungsbenzin
⇒starke Verschmutzung:
ersetzen Sie den Benzinfilter

9
Z
Zü ün nd dk ke er rz ze e ü üb be er rp pr rü üf fe en n / / a au us sw we ec ch hs se el ln n
- Berühren Sie die Zündkerze oder den Kerzenstecker
nicht bei laufendem Motor. Hochspannung!
- Verbrennungsgefahr bei heißem Motor.
- Schutzhandschuhe tragen!
Kontrollieren Sie regelmäßig die Zündkerze und den Abstand
der Elektroden. Gehen Sie dazu folgendermaßen vor:
Lassen Sie den Motor abkühlen.
ÂZiehen Sie den Zündkerzenstecker (17) von der
Zündkerze (18) ab.
ÂSchrauben Sie die Zündkerze mit dem mitgelieferten Zünd-
kerzenschlüssel (23) heraus.
Der Elektrodenabstand muss 0,6 - 0,7 mm betragen.
ÂReinigen Sie die Zündkerze, wenn sie verschmutzt ist.
Montieren Sie die Zündkerze in umgekehrter Reihenfolge.
Zündkerze nicht zu stark anziehen.
Wechseln Sie die Zündkerze aus:
-alle 100 Stunden oder 1x jährlich (je nachdem, welcher Fall
zuerst eintritt)
-wenn der Isolationskörper beschädigt ist
-bei starkem Elektrodenabbrand
-bei stark verschmutzten oder verölten Elektroden
Verwenden Sie folgende Zündkerzen:
Torch L8RTC, NGK-BPMR 7 A, BOSCH WSR6F,
OREGON O-PR15Y, Champion RCJ 6Y
Z
Zü ün nd df fu un nk ke e p pr rü üf fe en n
ÂSchrauben Sie die Zündkerze (18) heraus.
Stecken Sie den Zündkerzenstecker (17) fest auf.
ÂDrücken Sie die Zündkerze mit einer isolierten Zange
gegen das Motorgehäuse (nicht in der Nähe des Kerzenlo-
ches).
ÂStellen Sie den EIN-AUS-Schalter auf die Position .
Ziehen Sie am Startseil.
LIst kein Funke zwischen den Elektroden sichtbar,
kann die Zündkerze defekt sein.
S
Sc ch ha al ll ld dä äm mp pf fe er r / / A Au us st tr ri it tt ts sö öf ff fn nu un ng g
ÂKontrollieren Sie regelmäßig den Schalldämpfer (19).
LReinigen Sie regelmäßig die Austrittsöffnung (37).
Säubern Sie den Schalldämpfer nicht, wenn der Motor
heiß ist. Verbrennungsgefahr!
V
Ve er rg ga as se er r e ei in ns st te el ll le en n ( (L Le ee er rl la au uf fd dr re eh hz za ah hl l) )
Der Vergaser ist ab Werk auf die richtige Leerlaufdrehzahl
eingestellt, so dass dem Motor das richtige Kraftstoff-Luft-
Gemisch zugeführt wird.
In folgenden Fällen muss der Vergaser (Leerlaufdrehzahl)
korrigiert werden:
- Drehzahl zu hoch (Erdbohrer läuft im Leerlauf weiter)
- unregelmäßiger Lauf oder mangelnde Beschleunigung
(Leerlaufdrehzahl zu niedrig)
- Anpassung an Wetterverhältnisse, Temperaturen
Eine falsche Vergasereinstellung führt zu schwe-
ren Motorschäden! Arbeiten Sie auf keinen Fall
mit dem Geräte weiter.
LWenden Sie sich an eine Fachwerkstatt und lassen
Sie eine Vergasereinstellung durchführen.
R
Re ei in ni ig gu un ng g
LReinigen Sie das Gerät nach jedem Gebrauch sorg-
fältig, damit die einwandfreie Funktion erhalten
bleibt.
•Reinigen Sie regelmäßig alle beweglichen Teile.
•Reinigen Sie das Gehäuse mit einer weichen Bürste oder
einem trockenen Lappen.
•Das Gerät nicht mit fließendem Wasser oder Hochdruckrei-
nigern reinigen.
•Verwenden Sie für die Kunststoffteile keine Lösungsmittel
(Benzin, Alkohol, usw.), da diese die Kunststoffteile beschä-
digen können.
•Halten Sie die Handgriffe frei von Öl und Fett.
Wasser, Lösungsmittel und Poliermittel dürfen nicht
verwendet werden.
•ÂAchten Sie darauf, dass die Lüftungsschlitze (i) für
die Motorkühlung frei sind (Gefahr der Überhitzung).
•ÂHalten Sie auch die Kühlrippen für den Zylinder (j)
frei von Staub und Schmutz
T
Tr ra an ns sp po or rt t
Vor jedem Transport
−Gerät ausschalten
−Stillstand des Schneidwerkzeugs abwarten
Tragen Sie das Gerät am Handgriff.
Transportieren Sie das Gerät im KFZ nur im Kofferraum
oder einer separaten Transportfläche. Sichern Sie dabei
das Gerät gegen Umkippen, Beschädigungen und Auslau-
fen von Kraftstoff.
L
La ag ge er ru un ng g
Bewahren Sie unbenutzte Geräte an einem trockenen, ver-
schlossenen Ort außerhalb der Reichweite von Kindern auf,
jedoch nicht neben einem Herd, Ofen oder Warmwasserboi-
ler mit Dauerflamme oder anderen Funken erzeugenden
Geräten.
Lassen Sie den Motor abkühlen, bevor Sie das Gerät ver-
stauen.
Beachten Sie vor einer längeren Lagerung folgendes, um
die Lebensdauer des Gerätes zu verlängern und ein leicht-
gängiges Bedienen zu gewährleisten:
ÖFühren Sie eine gründliche Reinigung durch.

10
ÖBehandeln Sie alle beweglichen Teile mit einem um-
weltfreundlichen Öl.
LVerwenden Sie kein Fett.
ÖLeeren Sie den Kraftstofftank vollständig.
CEntsorgen Sie Restkraftstoff vorschriftsmäßig (um-
weltfreundlich).
ÖFahren Sie den Vergaser leer.
ÖÜberprüfen Sie die Maschine auf einwandfreien Zu-
stand, damit nach einer längeren Lagerung eine zuver-
lässige Nutzung des Gerätes gewährleistet ist.
G
Ga ar ra an nt ti ie e
Bitte beachten Sie die beiliegende Garantieerklärung.
W
Wa ar rt tu un ng gs s- - u un nd d R Re ei in ni ig gu un ng gs sp pl la an n
Wartungsarbeiten vor jedem
Gebrauch nach jedem
Gebrauch
Alle
8 Std. alle 25 Std. alle 100
Std. bei Bedarf/
Beschädi-
gung
jede
Saison
Tanken 
Gashebel, Gashebelsperre, Ein-
Ausschalter -
Funktionsüberprüfung 
Gashebel, Gashebelsperre, Ein-
Ausschalter -
auswechseln lassen

Anwerfseil - Funktionsprüfung 
Anwerfseil -
auswechseln lassen

Kraftstofftankverschluss kontrollie-
ren 
- Erneuern

Kraftstofftank reinigen

Kraftstofffilter reinigen
 
Kraftstofffilter wechseln

Luftfilter reinigen
 
Luftfilter wechseln

Zündkerze und
Zündkerzenstecker kontrollieren
 
Zündkerze wechseln

Schalldämpfer reinigen 

Vergaser im Leerlauf kontrollieren
(Bohrer darf nicht mitlaufen) 

- Einstellen lassen

Maschine kontrollieren 

Maschine reinigen 

Sicherheitsaufkleber ersetzen


11
M
Mö ög gl li ic ch he e S St tö ör ru un ng ge en n
Vor jeder Störungsbeseitigung:
−Gerät ausschalten
−Stillstand des Schneidwerkzeugs abwarten
−Zündkerzenstecker abziehen
−Handschuhe tragen
Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.
Störung Mögliche Ursache Beseitigung
Motor läuft nicht ÂFalsche Reihenfolge beim Startvor-
gang
ÂLuftfilter verschmutzt
ÂKraftstofffilter verstopft
ÂFehlende Kraftstoffversorgung
ÂFehler in der Kraftstoffleitung
ÂAnwerfmechanismus ist defekt
ÂMotor abgesoffen
ÂZündkerzenstecker nicht aufgesteckt
ÂKein Zündfunke
ÂMotor defekt
ÂVergaser defekt
ÂBeachten Sie die richtige Startfolge
ÂLuftfilter reinigen/ersetzen
ÂKraftstofffilter reinigen oder ersetzen.
ÂTanken.
ÂKraftstoffleitung auf Knicke oder Beschädigungen
überprüfen
ÂWenden Sie sich bitte an den Kundendienst.
ÂZündkerze herausschrauben, reinigen und trocknen;
anschließend das Starterseil mehrmals ziehen;
Zündkerze wieder reinschrauben
ÂZündkerzenstecker aufstecken
ÂA) Zündkerze reinigen bzw. ersetzen
B) Zündkabel prüfen
C) Störung kann nicht behoben werden?
Wenden Sie sich bitte an den Kundendienst
ÂWenden Sie sich bitte an den Kundendienst
ÂWenden Sie sich bitte an den Kundendienst
Motor läuft an und stirbt
sofort ab ÂFalsche Vergasereinstellung (Leerlauf- drehzahl) ÂWenden Sie sich bitte an den Kundendienst
Gerät arbeitet mit Unter-
brechungen (stottert) ÂVergaser ist falsch eingestellt ÂZündkerze ist verrußt ÂWenden Sie sich bitte an den Kundendienst ÂZündkerze reinigen oder ersetzen. Zündkerzenste-
cker kontrollieren.
Rauchentwicklung ÂFalsche Kraftstoffmischung
ÂVergaser ist falsch eingestellt ÂZweitakt-Öl im Mischverhältnis 40:1 verwenden ÂWenden Sie sich bitte an den Kundendienst
Gerät arbeitet nicht mit
voller Leistung ÂMaschine ist überlastet ÂLuftfilter ist verschmutzt
ÂVergaser ist falsch eingestellt
ÂSchalldämpfer verstopft
ÂZu schweres Erdreich
ÂLuftfilter reinigen oder ersetzen
ÂWenden Sie sich bitte an den Kundendienst
ÂAustrittsöffnung des Schalldämpfers reinigen
Bohrer rotiert im Leerlauf ÂLeerlaufdrehzahl zu hoch
ÂGebrochene Kupplungsfeder ÂLeerlaufzahl niedriger einstellen ÂFeder ersetzen
Bohrer rotiert, aber hat
keine Leistung ÂChoke auf OFF ÂVergaser defekt
ÂGebrochene Übersetzung
ÂAbgenutzte Kupplungsschuhe
ÂChoke auf ON, nachdem der Motor läuft
ÂWenden Sie sich bitte an den Kundendienst
ÂWenden Sie sich bitte an den Kundendienst
ÂKupplungsschuhe und Feder ersetzen
Bohrer springt ÂBohrer beschädigt ÂMit neuem Bohrer ersetzen
Bohrer schneidet lang-
sam ÂStumpfer Bohrer ÂBohrer austauschen oder schärfen lassen
Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.
Bei Fragen: Tel. 0 23 82 / 8 92-
54
58
65
101
102

12
T
Te ec ch hn ni is sc ch he e D Da at te en n
Modell ELB 52
Baujahr siehe letzte Seite
Max. Motorleistung / Drehzahl 2,2 kW / 7500 min-1
Hubraum 51,7 cm³
Leerlaufdrehzahl 3000 min-1
Max. Motordrehzahl 9000 min-1
Bohrerdrehzahl max. 300 min-1
Zündanlage elektronische Zündung - CDI
Zündkerze LD BM6A oder TORCH BM6A
Vergaser BIG DINT / MZ1502B
Kraftstofftank-Inhalt 1,2 l
Mischungsverhältnis (Kraftstoff/Zweitakt-Öl) 40:1
Elektrodenabstand 0,6 – 0,7 mm
Hand-Arm-Vibration am Bediengriff
(nach EN 1033/DIN 45675) avhw = < 21,206 m/s²
Hand-Arm-Vibration am Haltegriff
(nach EN 1033/DIN 45675) avhw = < 20,882 m/s²
Messunsicherheitsfaktor K K = 1,5 m/s²
Schallleistungspegel LWA 113 dB (A)
Schalldruckpegel LPA 88,4 dB (A)
Messunsicherheitsfaktor K K = 3 dB (A)
Gewicht (ohne Bohrer, Tank leer) 8,8 kg
Gewicht (mit Bohrer (Ø 200 mm x 800 mm, Tank leer) 12,2 kg

13
You may not start to operate the machine until you
have read these operating instructions, observed all
the instructions given and installed the machine as
described!
Keep the instructions in a safe place for future use.
C
Co on nt te en nt ts s
Extent of delivery 13
EC Declaration of Conformity 13
Symbols original instructions 14
Symbols on the machine 14
Operating times 14
Proper use 14
Residual risks 15
Vibrations (hand arm vibrations) 15
Safety advices 15
−Personal protective equiment 16
−Safety instructions – before working 16
−Safety instructions – operating 16
−Safety instructions – while working 16
−General safety instructions 16
−Safety instructions for the earth auger 17
−Behaviour in an emergency situation 17
−Safe handling with fuels 17
Description of device / spare parts 18
Assembly 18
Preparing for startup 18
−Fuelling 18
−Mixing 18
−Fuelling of the device 19
Start-up 19
−Starting with cold engine 19
−Stopping the engine 19
−Starting with warm engine 19
Working with the earth auger 20
Maintenance and cleaning 20
−Cleaning the air filter 20
−Cleaning/replacing the fuel filter 20
−Checking/replacing the spark plug 20
−Silencer 20
−Checking the ignition spark 21
−Adjusting the carburetor (idle speed) 21
−Cleaning 21
Transport 21
Storage 21
Guarantee 21
Technical specifications 22
Maintenance and cleaning schedule 23
Possible faults 24
E
Ex xt te en nt t o of f d de el li iv ve er ry y
After unpacking, check the contents of the box for
!completeness
!possible transport damage.
Report any damage or missing items to your dealer, supplier or
the manufacturer immediately. Complaints made at a later date
will not be acknowledged.
•1 Drive unit
•3 Drills (Ø 100, 150, 200 mm)
•1 Fuel mixing can
•1 Tool bag containing
-1 Allen key, size 4
-1 Allen key, size 5
-1 Allen key, size 6
-1 Open-end wrench (size 8 and 10)
-1 Open-end wrench (size 13 and 15)
-1 Philips screw driver
-1 Spark plug socket spanner
•Original instruction
•Assembly and operating instruction sheet
•Warranty declaration
E
EC C D De ec cl la ar ra at ti io on n o of f C Co on nf fo or rm mi it ty y
according to EC directive: 2006/42/EC.
We,
ATIKA GmbH
Josef-Drexler-Str. 8, 89331 Burgau – Germany
herewith declare under our sole responsibility that the products
Erdlochbohrer (Gasoline engine earth auger) ELB 52
Serialnumber: 000001 – 020000
are conform with the above mentioned EC directives as well as
with the provisions of the guidelines below:
2004/108/EC.
Following harmonized standards have been applied:
EN ISO 12100:2010
Keeping of technical documents at:
ATIKA GmbH – Technical bureau
Josef-Drexler-Str. 8, 89331 Burgau – Germany
i.A.
Burgau, 25.09.2014 i.A. G. Koppenstein
Engineering design management

14
S
Sy ym mb bo ol ls s o or ri ig gi in na al l i in ns st tr ru uc ct ti io on ns s
Potential hazard or hazardous situation. Failure to
observe these instructions may lead to injuries or
cause damage to property.
LImportant information on proper handling. Failure
to observe these instructions may lead to malfunction.
User information. This information helps you to use
all the functions optimally.
Assembly, operation and servicing. Here you are
explained exactly what to do.
CImportant notes for evironmentally compatible
conduct. Failure to observe these instructions may
lead to environmental damage.
Â
Â
Â
Please refer to the attached assembly and operating
instruction sheet for references to figure numbers in
the text.
S
Sy ym mb bo ol ls s o on n t th he e m ma ac ch hi in ne e
Read and follow the operating instructions and
safety advices before starting up the machine.
Warning! This earth auger may cause serious
injury.
Danger – objects may be thrown out at high
speed. Keep bystanders away. Safety distance at
least 15 m.
Wear hardhat, eye and ear protection.
Wear protective gloves.
Wear safety shoes.
Protect against humidity.
Do not reach in rotating parts.
Petrol and oil are a fire hazard and can explode.
Fire, open light and smoking are prohibited.
Risk of carbon monoxide poisoning.
Do not start or operate the engine in closed
rooms even if doors and windows are open.
Fuel, fuel mixture (40:1)
Engine switched off (STOP)
Engine started I
OFF Choke closed
ON Choke open
Always keep the ventilation valve closed. Open it for gear
cooling only with the engine stopped.
Attention: Hot liquid may escape.
Warning of hot surfaces.
Danger of burning!
Do not touch hot engine parts. Such parts may
remain hot for a short time even after the machine
has been stopped.
This product complies with European regulations
specifically applicable to it.
O
Op pe er ra at ti in ng g t ti im me es s
Please observe as well the regional regulations for noise
protection.
P
Pr ro op pe er r u us se e
•This machine is only intended for drilling cylindrical holes in
soil (loam, topsoil, sand or the like) in private home and
hobby gardens. This includes holes for planting small trees,
for installing fencing posts or the like. This gasoline engine
driven earth auger may only be used in its vertical position
(drill facing downwards).
•This machine is only designed for outdoor use (garden) and
must be held with both hands during operation.
•The device is not allowed to be used in public gardens,
parks, sports centres or at roadsides as well as in
agriculture and forestry.
This device may not be used:
−in ice, stone or rock
−in areas where electric cables, gas, water or telephone
lines are buried
Otherwise, there is a risk of injury.
•Always use drills suited for the machine as designated in
the operating instructions.
•The intended usage also includes compliance with the
operating, servicing and repair conditions prescribed by the
manufacturer and following the safety instructions included
in the instructions.
•Any other utilisation counts as improper use,
especially mixing combustible or explosive materials (
fire and explosion hazard) and use with foodstuffs. The
manufacturer is not liable for damages resulting from
improper use.
the user alone shall bear the risk.

15
•The intended usage also includes compliance with the
operating, servicing and repair conditions prescribed by the
manufacturer and following the safety instructions included
in the instructions.
•The relevant accident prevention regulations for the
operation as well as the other generally acknowledged
occupational medicine and safety rules must be complied
with.
•Unauthorised modifications on the earth auger exclude a
liability of the manufacturer for damages of any kind
resulting from it.
•Only persons who are familiarised with the device and
informed about possible risks are allowed to prepare,
operate and service this device. Repair works may only be
carried out by us or by a customer service agent nominated
by us.
R
Re es si id du ua al l r ri is sk ks s
Even if used properly, residual risks can exist even if the
relevant safety regulations are complied with due to the design
determined by the intended purpose.
Residual risks can be minimised if the “Safety advices” and the
“Intended usage” as well as the whole of the operating
instructions are observed.
Observing these instructions, and taking proper care, will
reduce the risk of personal injury or damage to the equipment.
•Inhalation of dust (soil)
•Contact of the skin with operating substances (gasoline/oil)
•Noncompliance with safety instructions may result in
injuries of the operator or property damages.
•Risk of serious injuries when operating the machine without
suited protective equipment.
•Risk of injury by entangling and winding up ropes, wires or
pieces of clothing when contacting the auger.
•Risk of injury by kickback of the handles when the auger
suddenly stops.
•Risk of electric shock when touching the spark plug
connector while the engine runs.
•Risk of thrown out object, e.g. stones.
•Risk of burns when touching hot parts.
•Carbon monoxide poisioning when using the product in
closed or poorly ventilated rooms.
•Risk of fire and explosion by highly inflammable fuel, e.g.
during fuelling.
•Physical impairment by vibrations when working with the
machine over a longer period of time.
•Impairment of hearing when working on the machine for
longer periods of time without ear protection.
In addition, in spite of all the precautionary measures
taken, non-obvious residual risks can still exist.
V
Vi ib br ra at ti io on ns s
(
(h ha an nd d a ar rm m v vi ib br ra at ti io on ns s) )
21.206 m/s²; K = 1.5 m/s²
Warning!
The actual vibration emission level during the use of the
machine may differ from that indicated in the operating
instructions or indicated by the manufacturer. This may be
caused by the following factors to be minded before and during
the use:
-Proper use of the machine
-Correct operating of the machine
-Proper condition of the machine for use
-Use of the correct and sharp cutting tool
-Handles and optional anti-vibration handles properly
mounted on the machine body
When you feel uncomfortable or notice discoloration of skin on
your hands during the use of the machine, stop working
immediately. Observe sufficient break times to rest. Failure to
have sufficient break times may result in a hand-arm vibration
syndrome.
The extent of exposure depending on the type of work or
machine use should be estimated and appropriate breaks
taken. In this way, the extent of exposure can be considerably
reduced over the entire work time. Minimise the risk caused by
vibrations. Maintain this machine according to the instructions
in the manual.
If you intend to use this machine frequently, contact your local
authorised dealer and purchase anti-vibration accessories if
required.
Avoid the use of this machine at temperatures under 10°C.
Create a work schedule in order to minimise vibration exposure.
S
Sa af fe et ty y a ad dv vi ic ce es s
Observe the following advices in order to protect yourself
and other persons against possible injuries.
Before starting this device, read and keep to the following
advice. Also observe the preventive regulations of your
professional association and the safety provisions
applicable in the respective country, in order to protect
yourself and others from possible injury.
LPass the safety instructions on to all persons who work
with the machine.
LKeep these safety instructions in a safe place.
Repair works on the safety cut out must be carried out by
the manufacturer or by companies appointed by the
manufacturer respectively.
•Make yourself familiar with the equipment before using it, by
reading and understanding the operating instructions.
•Do not use the machine for unsuitable purposes (see
'Normal intended use').
•Be careful what you do. Behave sensibly when working. Do
not use the device when you are tired or under the influence
of drugs, alcohol or medicaments. One moment of

16
carelessness when using the device can result in serious
injuries.
•Children and young persons under 18 years of age as well
as persons who have not read the instruction manual are not
allowed to operate this product.
P
Pe er rs so on na al l p pr ro ot te ec ct ti iv ve e e eq qu ui im me en nt t
•Never work without suited protective equipment.
−Do not wear loose-fitting clothes or jewellery, they could
be caught by movable parts.
−Hairnet in case of long hair
−Approved helmet in situations where head injury has to
be expected
−Visor
−ear protection
−Anti-slipping cut-proof boots (safety shoes) with steel-
toes
−Fire extinguisher and spade (sparks may occur during
working)
−First-aid material
−Mobile telephone if required
S
Sa af fe et ty y i in ns st tr ru uc ct ti io on ns s – – b be ef fo or re e w wo or rk ki in ng g
Carry out the following checks before the initiation and
regularly during the working process. Observe the relevant
sections in the operating instruction manual:
•Is the device assembled completely and properly?
•Is the device in good and safe condition?
•Are the handles clean and dry?
•Before starting your work make sure that:
−no other persons, children or animals stay within the
working area,
−you can always step back without any barriers,
−your standing area is free from foreign objects,
brushwood and branches,
−you have always a secure standing position.
•Is workplace free of risks to stumble? Keep your workplace
in an orderly condition! Untidiness can result in accidents.
Risk of stumbling.
•Take environmental influences into consideration:
−Do not work under insufficient light conditions (e.g. fog,
rain, snow flurry or twilight).
−Do not use this machine near inflammable liquids or
gases. Risk of fire!
−The operator is responsible for accidents or risks which
occur to other persons or their properties.
S
Sa af fe et ty y i in ns st tr ru uc ct ti io on ns s – – o op pe er ra at ti in ng g
•Never work with only one hand. Hold the device always
firmly with both hands.
•Never work
−with stretched arms
−on hardly accessible places
−above shoulder height
−standing on a ladder, a staging or a tree.
•Always work on nonskid and flat ground.
Avoid abnormal posture. Provide a safe standing position
and keep at any time the balance.
•To have a break stop the machine and place it so that
nobody is at risk. Secure the device against unauthorized
access.
S
Sa af fe et ty y i in ns st tr ru uc ct ti io on ns s – – w wh hi il le e w wo or rk ki in ng g
•Never work alone. Keep acoustic and visual contact to
other persons at all times to allow immediate first aid in
emergency cases.
•Immediately stop the engine at imminent danger or in
emergency cases.
•Never leave the device running unattended.
•This device chain saw produces harmful
substances. Never start the product in closed
rooms or poorly ventilated areas risk of carbon monoxide
poisoning. Provide for a sufficient change of air when
working in wells, trenches or confined spaces. There is the
risk of carbon monoxide poisoning or death by
suffocation.
•Immediately stop working when you feel unwell (e.g. head-
ache, dizziness, nausea, etc.). Otherwise there is an in-
creased risk of accidents.
•Do not overload the machine! You work better and safer in
the given performance range.
•Take breaks when working so that the engine can cool
down.
•Do not place a hot machine in dry grass or onto inflammable
objects.
•Never touch the silencer and the engine while the machineis
running or shortly after it was stopped. Danger of burning!
G
Ge en ne er ra al l s sa af fe et ty y i in ns st tr ru uc ct ti io on ns s
•Maintain the machine carefully:
−Follow the maintenance instructions and the instructions
for tool exchange.
−Keep handles dry and free of oil and grease.
Only assemble tools that are designed for this machine.
The use of other tools and other accessories may
present a risk of injury to you.
•Check the machine for possible damage:
−Before further use of the machine the safety devices must
be checked carefully for their proper and intended
function. Only operate the device with complete and
correctly attached safety equipment and do not alter
anything on the device that could impair its safety.
−Check whether movable parts function perfectly and do
not stick or whether parts are damaged. All parts must be
correctly installed and fulfil all conditions to ensure perfect
operation of the machine.
−Damaged safety devices and parts must be properly
repaired or exchanged by a recognized, specialist
workshop; insofar as nothing else is stated in the
instructions for use.
−Damaged or illegible safety labels have to be replaced.

17
•Do not allow any tool key to be plugged in!
Before switching on, check always that all tools are
removed.
•Store unused equipment in a dry, locked place out of the
reach of children.
•Stop the machine and remove the spark plug connector
when
−the auger drill comes in contact with stones, nails or other
foreign objects
−Carrying out repair work.
−Performing maintenance and cleaning work.
−Eliminating faults.
−transporting or storing
−Changing the auger drill
−Leaving of machine (also for short-term interruption)
Do not carry out repair operations on the machine other
than those described in section “Maintenance” but contact
the manufacturer or authorized customer service centres.
Repairs to other parts of the machine must be carried out
by the manufacturer or one of his customer service points.
Use only original spare parts, accessories and special
accessory parts. Accidents can arise for the user through
the use of other spare parts. The manufacturer is not
liable for any damage or injury resulting from such action.
S
Sa af fe et ty y i in ns st tr ru uc ct ti io on ns s f fo or r t th he e e ea ar rt th h a au ug ge er r
Make sure that the auger drill does not rotate when the
engine is idling. Contact the customer service if the auger
drill rotates with idling engine.
Make sure that no electric cables, water and gas pipes are
buried in the soil of the working area.
Check that no loose stones or other objects lie on the soil in
the working area.
Remove high grass, shrubs, etc. from the working area.
There is the risk that they are wound up by the auger drill.
Take utmost care when working in soil containing a lot of
roots and/or stones. There is the risk of a sudden jamming
of the earth auger.
Do not use the earth auger on uneven ground or on a
slope.
Do not use the earth auger on icy or other slippery
surfaces.
Stop the engine and allow it to cool down if the earth auger
drill is jammed. Then, try to remove it manually.
Do not use a gasoline engine driven earth auger the switch
of which is defective. A gasoline engine driven earth auger
that can no longer be switched on/off is dangerous and
must be repaired.
Keep the auger drills in a sharp and clean condition.
Carefully maintained tools with sharp cutting edges show
less jamming and can be easier operated.
Use the machine, accessories, tools etc. in compliance with
these instructions. When doing so take the work conditions
and the activity to be carried out into account. The use of
the machine for other than the intended applications may
cause dangerous situations.
Check the machine before each use and after any
contact with stones, nails or other foreign objects for
damages. Have the device repaired if required.
Always keep your hands and feet away from the auger drill,
in particular when starting the engine.
B
Be eh ha av vi io ou ur r i in n a an n e em me er rg ge en nc cy y s si it tu ua at ti io on n
Initiate all required first aid measures suited for the injury
and seek qualified medical advice as quick as possible.
Protect the injured person against further injuries and
immobilise the injured person.
S
Sa af fe et ty y i in ns st tr ru uc ct ti io on ns s - - S Sa af fe e h ha an nd dl li in ng g w wi it th h f fu ue el ls s
Fuels and fuel vapours are inflammable and may
cause serious injury on the skin or when inhaled.
Therefore be careful and provide sufficient
ventilation when handling with fuels.
•Do not smoke and avoid open flames when fuelling.
•Wear gloves when fuelling.
•Do not fuel in closed rooms.
•Stop the chain saw and allow it to cool down.
•Carefully open the tank cap to allow possible overpressure
to relax.
•Avoid spilling of fuel or oil. Clean the device immediately
when you have spilled fuel or oil. Change your clothes
immediately when you have spilled fuel or oil on them.
Make sure that no fuel can come into the soil.
•Carefully close the tank cap after fuelling and check that it
does not get loose during operation.
•Check that there is no leakage on the tank cap and fuel
lines. If there are leaks this product may not be started.
•Never use a device with damaged ignition cable and spark
plug connector.
•Only transport and store fuels in containers approved and
identified for this.
•Keep children away from fuels.
•Do not handle and store fuels close to combustible and
highly inflammable materials as well as sparks and open
flames.
•Go away at least three metres from the fuelling place to start
the chain saw.

18
D
De es sc cr ri ip pt ti io on n o of f d de ev vi ic ce e
Pos. Denomination Order number
1 Drive unit -
2 Auger drill Ø 100 mm 381674
3 Auger drill Ø 150 mm 381675
4 Auger drill Ø 200 mm 381676
5 Venting valve -
6 Operating handle 381697
7 Handle 381698
8 Throttle lever lock -
9 Throttle trigger -
10 ON/OFF switch -
11 Locking pin -
12 Priming pump Â-
13 Choke lever -
14 Cranking handle -
15 Air filter housing 381677
16 Air filter Â381678
17 Spark plug connector 381685
18 Spark plug Â380856
19 Silencer Â381686
20 Tank cap 381687
21 Fuel filter Â380883
22 Tank 381688
23 Spark plug socket spanner 381689
24 Installation wrench 381681
25 Allen key, size 4 381693
26 Allen key, size 5 381694
27 Allen key, size 6 381695
28 Open-end wrench, size 8/10 381692
29 Fuel mixing can 381680
30 Safety label 1 381672
31 Safety label 2 381673
32 Accessories bag - Installation tools 381696
33 Cylinder head screw M 8 x 40 Â390144
33 Cylinder head screw M 8 x 50 Â381691
34 Self-locking hexagon nutÂ391037
35 Protective cover -
36 Air filter cover Â381679
37 Escape opening Â-
A
As ss se em mb bl ly y
Clamping the auger drill:
Â/ Plug one of the auger drills (2-4) on the shaft of
the drive unit (1). Plug the cylinder head screw (33) through
the auger drill and the drive shaft. Secure the cylinder head
screw using the hexagon nut (34).
P
Pr re ep pa ar ri in ng g f fo or r s st ta ar rt tu up p
F
Fu ue el ll li in ng g
Utmost care is required when handling fuel and
oil. Keep away smoke and open flames (risk of
explosion).
This product is operated by a mixture from regular
gasoline (unleaded) and two-stroke engine oil.
Petrol: Octane number at least 91 ROZ unleaded
•Do not fill in leaded gasoline, diesel or other non-approved
fuels.
•Do not use gasoline having a smaller octance number than
91 ROZ. This may lead to severe engine damages due to
increased engine temperatures.
•If you frequently operate the product at high speeds, you
should use gasoline with a higher octane number.
CThe use of unleaded gasoline is recommended for
environment protection reasons.
Two-stroke engine oil:
acc. to JASO FC or ISO EGD specifications
•Do only use two-stroke engine oil for air-cooled engines.
M
Mi ix xi in ng g
Ratio of mixture 40:1
Gasoline Two-stroke engine oil
1 litres 0.025 litres
2 litres 0.050 litres
5 litres 0.125 litres
10 litres 0.250 litres
•Measure the oil quantity accurately as a small deviation of it
has a large effect on the ratio of mixture in particular for
small fuel quantities.
•Do not change the ratio of mixture. This will lead to more
residues of combustion, a higher fuel consumption, a
decrease of output or damages to the engine.
Mix petrol and oil in the supplied fuel mixing can (29).
•Fuels have only a limited shelf-life. Outdated fuels and fuel
mixtures may result in starting problems. Therefore, mix only
that quantity of fuel which you can use within a month.
•Only store fuels in containers approved and identified for
this. Keep fuel containers in a dry and safe area.
•Make sure that fuel containers are kept out of the reach for
children.
CMake sure to dispose of fuel remainders and liquids
used for cleaning according to relevant regulations and in an
environmentally compatible manner.

19
F
Fu ue el ll li in ng g o of f t th he e d de ev vi ic ce e
•Stop the engine and allow it to cool down.
•Wear protective gloves.
•Avoid eye and skin contact.
•Strictly follow the instructions under ”Safe
handling with fuels”.
ÂClean the area around the filler neck. Contamination in the
tank may result in malfunction.
ÂCarefully open the tank cap (20) to allow possible
overpressure to relax.
ÂShake the container once more before pouring the fuel
mixture into the tank.
ÂCarefully fill the fuel mixture up to the lower edge of the filler
neck. Avoid spilling of fuel or oil. Clean the device
immediately when you have spilled fuel or oil.
Make sure that no fuel can come into the soil.
ÂCarefully close the tank cap after fuelling and check that it
does not get loose during operation.
ÂCheck that there is no leakage on the tank cap and fuel
lines. If there are leaks this product may not be started.
ÂClean the tank cap and the area around it.
Go away at least three metres from the fuelling place to
start the chain saw.
S
St ta ar rt t- -u up p
Check that the machine is completely and correctly
assembled.
Before each use, check
the correct assembly of the drill
-the machine for possible damage
-loose fastenings
ÂMake sure that the ON/OFF switch, the throttle lock-out
switch, the throttle trigger and the machine properly work.
LThe engine of the machine is supplied without gasoline
and oil in it. Fuel the device as described under ”Fuelling”.
When starting make sure that the drill can freely rotate.
S
St ta ar rt ti in ng g w wi it th h c co ol ld d e en ng gi in ne e
ÂFirmly press on the fuel pump (12) several times until
petrol (gasoline)/foam is visible in the priming pump.
ÂPut the choke lever (13) to OFF .
ÂPut the ON/OFF switch (10) to .
ÂPress the throttle lock-out switch (8) and operate the throttle
trigger (9) at the same time.
ÂLock the throttle lever using the locking pin (11).
ÂGrasp the cranking handle (14) and slowly pull the
cranking rope until a resistance is felt. Then, pull quickly
and firmly.
Do not fully pull out the cranking rope and slowly
guide the cranking handle back to make sure that
the cranking rope is correctly wound up.
Repeat this operation until the engine starts.
ÂPut the choke lever (13) halfway back when the engine
has started.
LThe engine will idle when you release the throttle
trigger.
ÂWhen the engine runs smoothly put the choke lever
(13) to ON.
ÂAllow the engine to warm up for 30 seconds before starting
your work.
S
St to op pp pi in ng g t th he e e en ng gi in ne e
ÂRelease the throttle trigger (9).
Put the ON/OFF switch (10) to the position .
S
St ta ar rt ti in ng g w wi it th h w wa ar rm m e en ng gi in ne e
Start the device as described under “Starting with cold engine”,
but leave the choke lever in its operating position ON and do
not operate the throttle trigger.
W
Wo or rk ki in ng g i in ns st tr ru uc ct ti io on ns s
You may not start to operate the machine until you
have read these operating instructions, observed all the
instructions given and installed the machine as described!
W
Wo or rk ki in ng g w wi it th h t th he e e ea ar rt th h a au ug ge er r
Only use auger drills recommended by the manufacturer.
Pay attention to the max. diameter.
Put your feet shoulder-width apart and firmly grasp the earth
auger on both handles.
Start the drilling with "half throttle" and gradually increase
the speed so that the drill penetrates into the soil without
any problems.
Drill holes without exerting too much body weight on the
auger. Allow the auger to advance by its own weight.
If the auger drill is jammed in the soil and cannot be pulled
out, stop the engine and turn the earth auger
counterclockwisely.
The clutch may still slip during the run-in time of approx. 2
operating hours. Make sure that the clutch is free from oil or
moisture.
