Atlantic CHAUFFEO User manual

NOTICE
INSTALLATION
CHAUFFÉO-CHAUFFÉO+
Chaue-eau électrique
Electric water heater - Elektrische boiler
F
EN
NL
NOTICE D’UTILISATION
ET D’INSTALLATION
Installation and operating manual
Installatie- en gebruiksvoorschriften
À conserver par l’utilisateur
Manual must be kept by end user
Richtlijnen te bewaren door de gebruiker
www.atlantic.fr
Edition Février 2021
CERTIFICAT DE GARANTIE
À CONSERVER PAR L’UTILISATEUR DE L’APPAREIL
DURÉE DE GARANTIE
• 5 ans pour la cuve des chaue-eau de 50 à 500 L et leur porte bougie.
• 2 ans pour les équipements amovibles: joint de porte, élément chauant, thermostat…
WARRANTY CERTIFICATE - To be kept by the end user - Warranty period:
• 5 years for the 50 to 500 L water heater tanks and their heating element sheaths.
• 2 years for removable equipment: door seal, heating element, thermostat, etc.
GARANTIEBON - Te bewaren door de gebruiker van het toestel - Garantieduur:
• 5 jaar op de kuip en de verwarmingselementhuls van de boilers.
• 2 jaar op demonteerbare onderdelen: deurafdichting, verwarmingselement, thermostaat…
BIP
Rue Monge - BP 65
F-85002 LA ROCHE SUR YON
International : consultez votre installateur
Raadpleeg uw installateur
• Le remplacement d’un composant ou d’un produit ne peut en aucun cas prolonger la durée initiale de la garantie.
• Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des
instructions se trouvant dans le document.
ATTENTION: Un produit présumé à l’origine d’un sinistre doit rester sur site à la disposition des experts d’assurance et le sinistré doit en
informer son assureur. Tout remplacement doit se faire en accord avec l’assurance.
• Replacement of any component or product will in no case result in the extension of the initial warranty period.
• Atlantic is not liable for damage caused by improper installation or failure to follow the instructions in this document.
WARNING: In the case of an insured event, the product must be made available to claims adjusters and the victim must inform their
insurance provider. The insurance provider must approve any replacement.
• De vervanging van een onderdeel zal in geen geval leiden tot verlenging van de oorspronkelijke garantieperiode.
• Wij kunnen onder geen beding aansprakelijk worden gesteld voor schade die voortvloeit uit een verkeerde installatie of de
niet-naleving van de instructies in het document.
OPGELET: Indien wordt verondersteld dat een product aan de oorzaak ligt van de schade, moet dit ter beschikking gehouden
worden van de experten van de verzekering en het slachtoer moet de schade melden aan zijn verzekering. Een vervanging kan enkel
gebeuren met het akkoord van de verzekering.
DATE D’ACHAT : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Purchase date / Aankoopdatum
NOM ET ADRESSE DU CLIENT : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Client name and address / Naam-Adres
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MODÈLE ET N° DE SÉRIE : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
À relever sur l’étiquette signalétique du chaue-eau
Located on the water heater’s identification label
Model en serienummer overnemen van het identificatielabel van de boiler
Cachet du revendeur
Retailer stamp / Stempel van de handelaar
La sérénité s’installe chez vous
ATLANTIC EST UNE MARQUE FRANÇAISE
U0695761

CHAUFFÉO-CHAUFFÉO+
Chaue-eau électrique
Nous vous remercions de votre choix et de votre
confiance. Les chaue-eau CHAUFFÉO et
CHAUFFÉO+ ont été soumis à de nombreux tests
et contrôles afin d’en assurer la qualité et ainsi vous
apporter une entière satisfaction.

Avertissements Généraux
Cet appareil n’est pas prévu pour être utilisé par des per-
sonnes (y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites, ou des personnes
dénuées d’expérience ou de connaissance, sauf si elles ont pu
bénéficier, par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions préalables
concernant l’utilisation de l’appareil. Il convient de surveiller
les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Cet appareil peut être utilisé par des enfants âgés d’au moins
8 ans et par des personnes ayant des capacités physiques, sen-
sorielles ou mentales réduites ou dénuées d’expérience ou de
connaissance, s’ils (si elles) sont correctement surveillé(e)s ou
si des instructions relatives à l’utilisation de l’appareil en toute
sécurité leur ont été données et si les risques encourus ont
été appréhendés. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans surveillance.
INSTALLATION
ATTENTION : Produit lourd à manipuler avec précaution.
• Installer l’appareil dans un local à l’abri du gel (4°C à 5°C
minimum).
• La destruction de l’appareil par surpression due au blocage
de l’organe de sécurité est hors garantie.
• Prévoir une aération du local d’installation. La température
de ce local ne doit pas dépasser 35°C.
• Dans une salle de bain ne pas installer ce produit dans les
volumes V0, V1 et V2 (voir figures page 10). Si les dimensions
ne le permettent pas, ils peuvent néanmoins être installés
dans le volume V2 ou le plus haut possible dans le volume
V1 pour un horizontal.
Manuel à conserver même après installation
du produit.
FR
1

Avertissements Généraux
• Placer l’appareil dans un lieu accessible. Se reporter aux
figures d’installation page 10
• Ce produit est destiné pour être utilisé à une altitude maxi-
male de 3000 m.
• Dans le cas d’un chauffe-eau vertical mural, s’assurer que la
cloison est capable de supporter le poids de l’appareil rempli
d’eau.
• Laisser au-dessous des extrémités des tubes de l’appareil un
espace libre au moins égal à 300 mm (100 L) – 480 mm (150
L et 200 L) pour pouvoir intervenir sur les équipements et
accessoires.
• Ce chauffe-eau est vendu avec un thermostat ayant une tem-
pérature de fonctionnement supérieure à 60°C en position
maximale capable de limiter la prolifération des bactéries
de Légionelle dans le réservoir.
• Attention, au-dessus de 50°C, l’eau peut provoquer immé-
diatement de graves brûlures. Faire attention à la tempéra-
ture de l’eau avant un bain ou une douche.

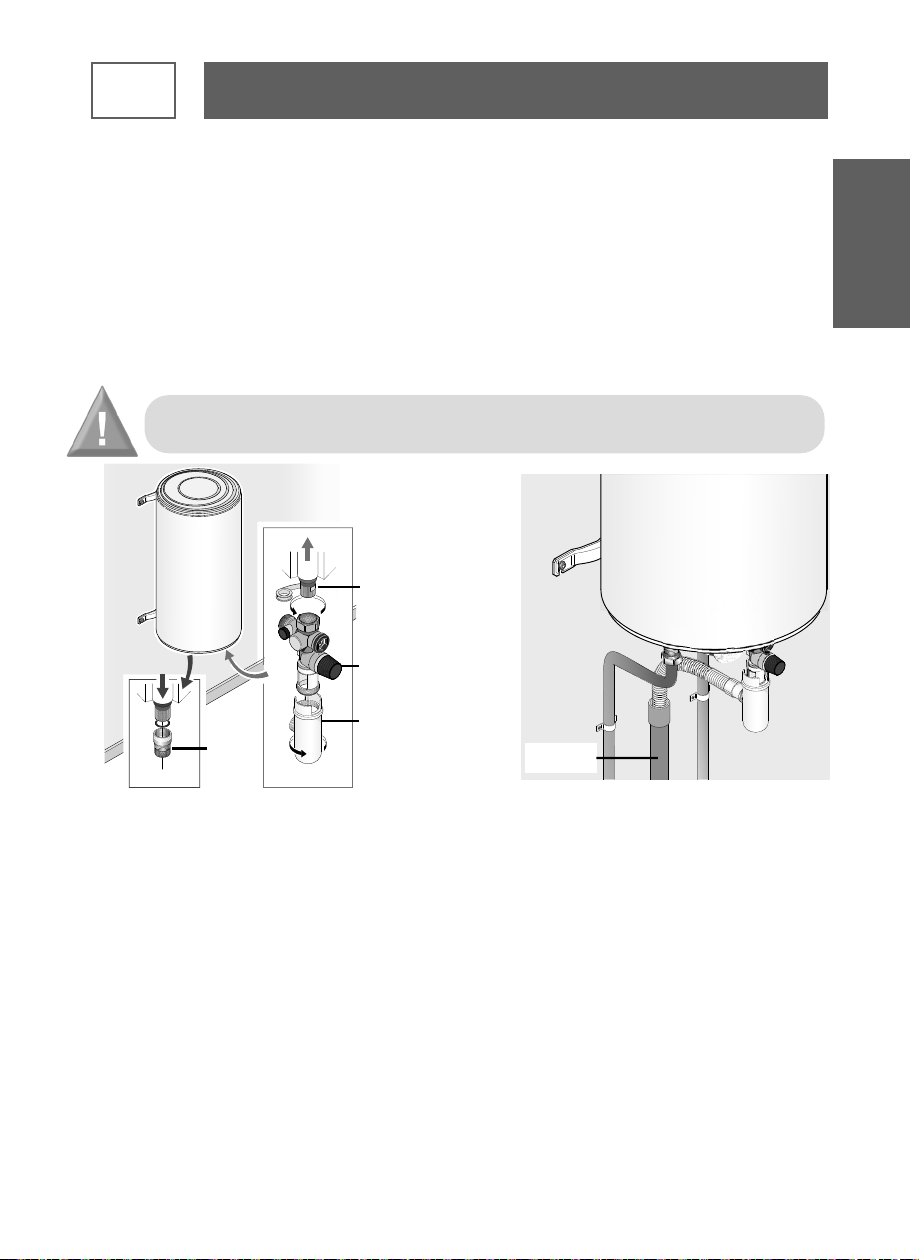

RACCORDEMENT HYDRAULIQUE
• Installer obligatoirement à l’abri du gel un organe de sécu-
rité (ou tout autre dispositif limiteur de pression), neuf, de
dimensions minimum 3/4’’ (20/27) (1/2" (15/21) minimum
pour le modèle étroit) et de pression 0,7 MPa (7 bar) sur
l’entrée du chauffe-eau, qui respectera les normes locales
en vigueur.
• Un réducteur de pression (non fourni) est nécessaire lorsque
la pression d’alimentation est supérieure à 0,5 MPa (5 bar). Il
devra être installé sur l’arrivée d’eau froide, après le comp-
teur.
2

Avertissements Généraux
• Raccorder l’organe de sécurité à un tuyau de vidange,
maintenu à l’air libre, dans un environnement non soumis
au gel (4°C à 5°C mini), en pente continue vers le bas pour
l’évacuation de l’eau de dilatation de la chauffe ou en cas de
vidange du chauffe-eau.
• Il est impératif d’installer un bac de rétention sous le chauffe-
eau lorsque celui-ci est positionné dans un faux plafond, des
combles ou au-dessus de locaux habités. Une évacuation
raccordée à l’égout est nécessaire.
RACCORDEMENT ÉLECTRIQUE
• Avant tout démontage du capot, s’assurer que l’alimen-
tation est coupée pour éviter tout risque de blessure ou
d’électrocution.
• L’installationélectriquedoitcomporter enamont duchauffe-
eau un dispositif de coupure omnipolaire (porte fusible,
disjoncteur avec une distance d’ouverture des contacts d’au
moins 3 mm, disjoncteur différentiel de 30 mA).
• La mise à la terre est obligatoire. Une borne spéciale portant
le repère est prévue à cet effet.
ENTRETIEN
• Le dispositif de vidange du groupe de sécurité doit être
mis en fonctionnement périodiquement (au moins une fois
par mois). Cette manœuvre permet d’évacuer d’éventuels
dépôts de tartre et de vérifier qu’il ne soit pas bloqué.
• Pour vidanger l’appareil, couper le courant, fermer l’ali-
mentation d’eau froide, puis vidanger grâce à la manette
du groupe de sécurité en ayant ouvert un robinet d’eau
chaude.
3

• Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou des
personnes de qualification similaire afin d’éviter un danger.
La notice d’utilisation de cet appareil est disponible en contac-
tant le service après-vente.
4
Avertissements Généraux

Manuel d’installation
et d’entretien
Chauffe-eau
5
FR
Sommaire
Installation
Avant de commencer..................................................... 6
Contenu du colis ...................................................................... 6
Accessoires à prévoir................................................................ 6
Outillage nécessaire ................................................................ 7
Main d’œuvre .......................................................................... 7

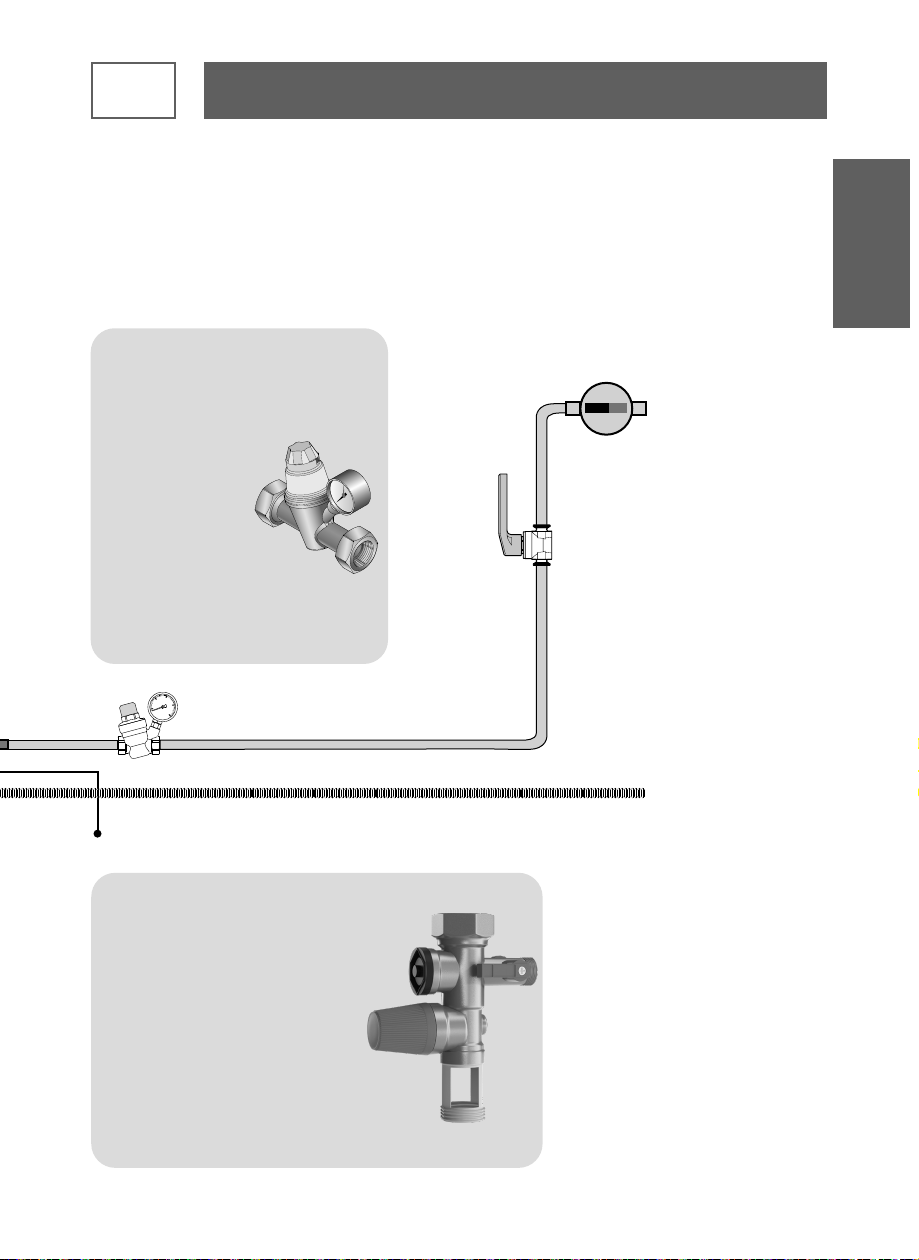

Schéma général d’installation....................................... 8
Où installer mon chauffe-eau ..................................... 10
Précautions ............................................................................ 10
Installation spécifique en salle de bain ................................ 10
Comment installer mon chauffe-eau.......................... 11
Chauffe-eau vertical mural ................................................... 11

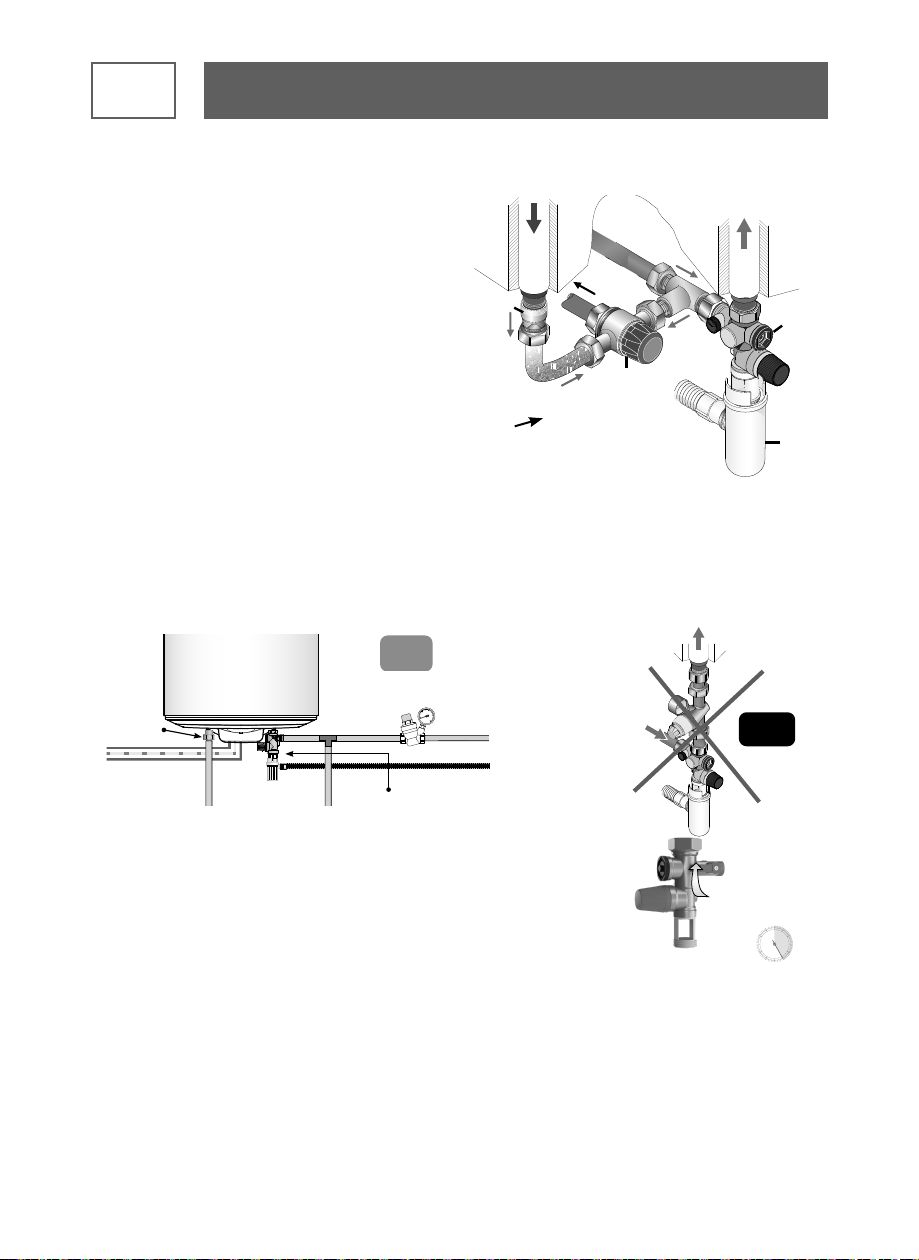

Raccordement hydraulique du chauffe-eau............... 13
Le raccordement classique .................................................... 13
Le raccordement avec limiteur de température .................. 14
Le raccordement avec un réducteur de pression ................ 14
Le remplissage du chauffe-eau ............................................ 14
Raccordement électrique du chauffe-eau .................. 15
Mise en service du chauffe-eau .................................. 15
Conseils d’entretien domestique................................ 16
Le groupe de sécurité ........................................................... 16
Vidange d’un chauffe-eau .................................................... 16
Entretien de la cuve .............................................................. 16
Champ d’application de la garantie ........................... 17
Conditions de garantie................................................ 18

FR
6
1. Avant de commencer
1.1. Contenu du colis
Votre colis comprend :
1.2. Accessoires à prévoir
1.2.1. Les accessoires obligatoires et conseillés
Pour l’installation de votre chauffe-eau, vous devez prévoir les éléments suivants :
Groupe
de sécurité NEUF
Obligatoire
Siphon
Obligatoire
Limiteur
de température
Obligatoire en neuf
et rénovations lourdes
Bac de récupération
d’eau
Impératif dans le cas d’une
installation à l’étage et au-
dessus d’un local habité
Emballage avec
gabarit de pose
1 ou 2
étriers
Votre chauffe-eau
(exemple : un vertical mural)
Emballage
avec gabarit de pose Votre chauffe-eau
(exemple : un vertical mural)
Sortie
eaux usées
Sortie de câble murale
Ruban d’étanchéité
ou autre
Réducteur
de pression
Obligatoire si la pression
d’eau de votre habitation est
supérieure à 0,5 MPa (5 bar).
Il doit être installé à la sortie
du compteur. (voir page 14)
Manuel d’installation : Préparation
easyFIX pour modèles verticaux
muraux stéatite
50 L non disponible
75 à 100 litres 1
150 à 200 litres 2
Raccord diélectrique
modèles Blindésmodèles Stéatite
Raccord di-électrique

FR
7
FR
Sortie de câble murale
Ruban d’étanchéité
ou autre
Réducteur
de pression
Obligatoire si la pression
d’eau de votre habitation est
supérieure à 0,5 MPa (5 bar).
Il doit être installé à la sortie
du compteur. (voir page 14)

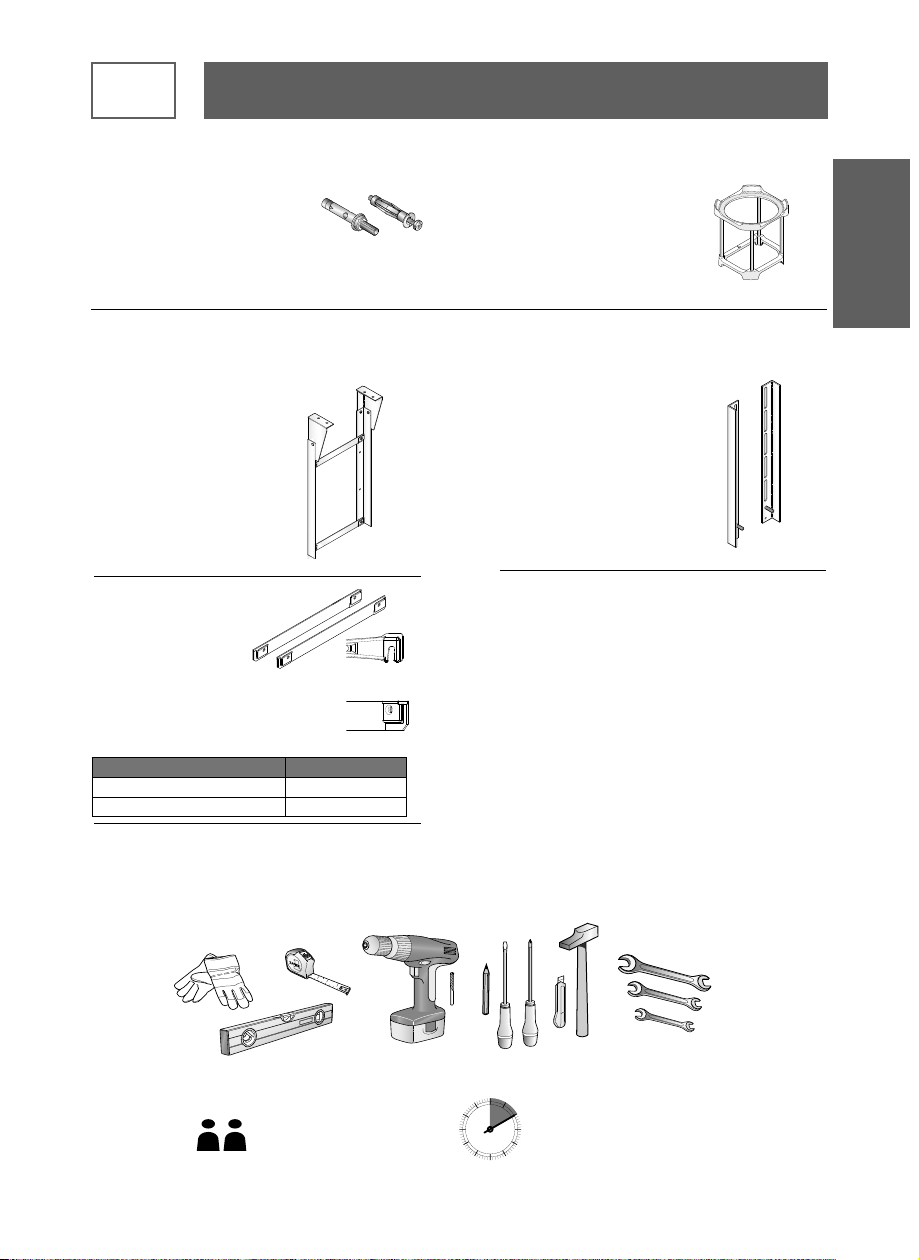

1.2.2. Les accessoires optionnels
1.3. Outillage nécessaire
1.4. Main d’œuvre
Console d’accrochage
plafond
(Non compatible avec le
chaue-eau vertical mural Blindé
étroit 50 l)
Idéale pour fixer les chauffe-
eau verticaux muraux
au plafond, quand le mur
est non porteur.
Libère de l’espace sous
le chauffe-eau.
Plaques de fixation
rapides
(Non compatible avec le chaue-
eau vertical mural
Blindé étroit 50 l)
Idéales pour les recoins
exigus comme un placard,
où il n’y a pas d’accès
pour le serrage au mur.
Gain de temps à la pose.
321
2 personnes
pour le montage
1
2
2 heures
ECHELLE 1,000
ÈÈ
Capacité Nombre de plaques
50 à 100 litres 1
150 à 200 litres 2
Pattes de fixation
universelles
(Non compatible avec le
chaue-eau vertical mural Blindé
étroit 50 l)
Idéales pour réutiliser
les fixations de votre ancien
chauffe-eau sans trous
supplémentaires.
Gain de temps à la pose.
Manuel d’installation : Préparation
ALL
Système de fixation
(Ø 10 mm mini)
(Selon support)
Trépied
(Non compatible avec le chaue-eau
vertical mural Blindé étroit 50 l) Pour les
modèles verticaux muraux. Obliga-
toire sur les murs non porteurs et
recommandé pour les chauffe-eau
supérieurs à 100 L

FR
8
Sortie
eau chaude
Arrivée
eau froide
Siphon
Raccord
di-électrique
Limiteur
de température
Phase
Terre
Neutre
Eau froide
Eau chaude
È
È
Tableau électrique
Disjoncteur 16A,
contacteur jour/nuit
et différentiel 30mA
Robinet dans une salle de bain
par exemple ATTENTION
Si votre tuyauterie n’est pas
en cuivre (PER , multicouche...),
il est OBLIGATOIRE d’installer
une canalisation en cuivre d’une
longueur minimale de 50 cm
(DTU.60.1) et/ou un limiteur de
température en sortie eau chaude
de votre ballon (voir p. 14).
PRECAUTIONS D’INSTALLATION :
• Température du lieu d’installation
comprise entre 4°C et 35°C
• Positionner le chauffe-eau le plus
près possible des salles d’eau
• Si le chauffe-eau est installé
au-dessus d’un local habité,
mettre un bac de récupération d’eau
Manuel d’installation : Schéma de montage global
Groupe
de sécurité

FR
9
FR
Évacuation
eaux usées
(égouts)
Arrivée d’eau
réseau
Compteur d’eau
Robinet général
d’arrivée d’eau froide
Réducteur
de pression
Groupe
de sécurité
È
È
0000000
Groupe de sécurité
Le groupe de sécurité est un accessoire obligatoire.
Son rôle est de maintenir à l’intérieur du chauffe-
eau une pression inférieure à 0,7 MPa (7 bar)
pour éviter l’explosion de celui-ci (il remplit donc
le même rôle qu’une soupape sur une cocotte
minute).
Le groupe de sécurité laisse donc s’échapper
de l’eau lorsque le chauffe-eau est en fonctionne-
ment. Cet écoulement peut représenter jusqu’à 3%
du volume du chauffe eau par cycle de chauffe.
Attention : le groupe de sécurité doit toujours
être raccordé directement à l’entrée eau froide
du ballon. Rien ne doit être installé entre
le groupe de sécurité et le chauffe eau. (aucune
vanne , pas de réducteur de pression …).
Réducteur de pression
Le réducteur de pression est un accessoire
supplémentaire qui doit être installé à la sortie
de votre compteur d’eau si la pression d’eau
de votre habitation s’avère supérieure à 0,5 MPa (5 bar).
Il évitera que la soupape
du groupe de sécurité
ne s’ouvre de manière
intempestive lorsque le
chauffe-eau n’est pas en
fonctionnement.
Pour connaître la pression
d’eau dans votre habitation
vous pouvez vous rensei-
gner auprès de votre four-
nisseur d’eau.
Attention : le réducteur de pression ne doit
jamais être placé entre le groupe de sécurité
et la cuve du chauffe eau
Schéma général d’installation
Exemple avec un chauffe-eau vertical mural
Manuel d’installation : Schéma de montage global

FR
10
2. Où installer mon chauffe-eau ?
2.1 Précautions
• Choisir un lieu d’installation dont la température sera toujours comprise entre 4°C et 35°C.
• Le chauffe-eau doit être positionné le plus près possible des points de puisages importants
(salle de bains, cuisine…).
• S’il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes
de sécurité (groupe de securité, réducteur de pression) doivent être isolés.
• Prévoir une aération dans le local afin d’éviter les phénomènes de condensation et de corrosion
de la peinture du chauffe-eau.
• S’assurer que l’élément support (mur ou plafond) est suffisamment résistant pour recevoir le poids
du chauffe-eau plein d’eau (voir tableau page 11).
• Prévoir en face de chaque équipement électrique un espace suffisant de 40 cm pour l’entretien
périodique de l’élément chauffant.
• En cas d’installation au-dessus de locaux habités (faux-plafond,
combles...), il est IMPÉRATIF de prévoir un bac de récupération d’eau
raccordé à l’égout sous le chauffe-eau (type bac à douche
par exemple).
2.2 Installation spécique en salle de bain
• Installation hors volumes (NF C 15-100).
Si les dimensions de la salle de bain ne permettent pas de placer le chauffe-eau hors volumes :
0,60 m
0,60 m
0,60 m
Volume
1
Volume
2
Manuel d’installation : Lieu d’installation
Volume
0
0,60 m
0,60 m
0,60 m
Volume
1
Volume
2
Possible dans le Volume 2
Volume
0

FR
11
FR
Gabarit de pose
45 cm
minimum
(Sur cartond'emballage)
Gabarit depose
45 cm
minimum
(Sur carton d'emballage)
Poids indicatif
du chauffe-eau
rempli
Capacité Poids
50 L 75 kg
75 L 100 kg
100 L 150 kg
150 L 200 kg
200 L 250 kg
3. Comment installer mon chauffe-eau ?
3.1 Chauffe-eau vertical mural
u Découper le gabarit imprimé sur le carton
et l’utiliser pour faire les marquages.
v Percer puis cheviller en utilisant des fixa-
tions de diamètre (Ø) 10 mm minimum adaptées
à votre mur (plaque de plâtre, béton, brique).
Attention : votre mur doit pouvoir supporter le poids
du chauffe-eau rempli.
Dans le cas contraire, utiliser un trépied (voir para
graphe sur le cas particulier de pose sur trépied).
w Une fois votre chauffe-eau ou easyFIX mis en place,
fixer fermement .

on
Gabarit
de pose
Gabarit de pose
45 cm
minimum
(Sur car ton d'emballage)
Gabarit depose
45 cm
minimum
(Sur cartond'emballage)
Poids indicatif
du chauffe-eau
rempli
Capacité Poids
50 L 75 kg
75 L 100 kg
100 L 150 kg
150 L 200 kg
200 L 250 kg
Gabarit de pose
45 cm
minimum
(Sur cartond'emballage)
Gabarit depose
45 cm
minimum
(Sur carton d'emballage)
Poids indicatif
du chauffe-eau
rempli
Capacité Poids
50 L 75 kg
75 L 100 kg
100 L 150 kg
150 L 200 kg
200 L 250 kg
Manuel d’installation : Pose du chauffe-eau
Sans easyFIX.
OK
440 mm
M10
5
couple de serrage : 29Nm maxi
Avec easyFIX pour les modèles verticaux muraux stéatite 75 L à 200 L.

FR
12
Manuel d’installation : Pose du chauffe-eau
Cas particulier :
Pose d’un chauffe-eau vertical mural sur trépied
L’utilisation d’un trépied conforme et compatible est obligatoire pour
la pose d’un chauffe-eau d’une capacité supérieure à 100 L sur un mur
non porteur (ne pouvant pas supporter le poids du ballon rempli).
Poser le chauffe-eau d’abord sur son trépied pour marquer les points
de fixation.
Réaliser les perçages.
Réinstaller le chauffe-eau à sa place.
Pose d’un chauffe-eau vertical mural Blindé étroit 50L
Fixer l’étrier sur le mur à l’aide de goujons M8,
préalablement scellés et d’écrous M8
ARR-MURBACK-WALL
ARR-MURBACK-WALL
ARR-MUR BACK-WALL
ARR-MURBACK-WALL
Fixer obligatoirement l’étrier supérieur.

FR
13
FR
ARR-MURBACK-WALL
ARR-MURBACK-WALL
ARR-MUR BACK-WALL
ARR-MURBACK-WALL
Manuel d’installation : Pose du chauffe-eau et Raccordement hydraulique
4. Raccordement hydraulique du chauffe-eau
Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le
pays où il sera installé (pour la France : DTU Plomberie 60-1).
4.1 Le raccordement classique
u Effectuer le branchement du groupe de sécurité NEUF sur l’entrée d’eau froide (bleue) de votre
chauffe-eau.
v Placer le siphon sous le groupe de sécurité et relier son évacuation vers l’égout.
w Visser le raccord diélectrique sur la sortie d’eau chaude (rouge) de votre chauffe-eau.
x Procéder au raccordement de votre tuyauterie sur votre chauffe-eau.
Vos tuyauteries doivent être rigides (cuivre) ou souples (exibles tressés en inox normalisés)
et supporter 100°C et 1 MPa (10 bar). Sinon, utilisez un limiteur de température.
Évacuation
eaux usées
Branchement eau chaude Branchement eau froide
Raccord
di-électrique
Groupe de
sécurité NEUF
Téon à
appliquer
dans le sens
de vissage
OBLIGATOIRE OBLIGATOIRE
Siphon
u
v
w

FR
14
4.2 Le raccordement avec un limiteur de température
4.3 Le raccordement avec un réducteur de pression
Le réducteur de pression est obligatoire si la pression d’eau de votre habitation s’avère supérieure
à 0,5 MPa (5 bar).
Le placer sur l’arrivée d’eau froide, à la sortie de votre compteur d’eau, jamais directement au chauffe-eau.
NON
Piquage
eau froide
Arrivée
eau froide
du réseau
Évacuation
des eaux
usées
Réducteur
de pression
NON
Groupede sécurité
Piquage
eau froide
Arrivée
eau froide
du réseau
Piquage
eau froide
Arrivée
eau froide
du réseau
OUI
Le réducteur
de pression ne doit
pas être raccordé
directement sur le
chauffe-eau
Évacuation
eaux usées
(égouts)
Arrivée d’eau
réseau
Compteur d’eau
Robinet général
d’arrivée d’eau froide
Réducteur
de pression
Groupe
de sécurité
È
È
0000000
Schéma général d’installation
Exemple avec un chauffe-eau vertical mural
Sortie
eau chaude
Arrivée
eau froide
Siphon
Raccord
di-électrique
Limiteur
de température
Phase
Terre
Neutre
Eau froide
Eau chaude
È
È
Tableau électrique
Disjoncteur 16A
et contacteur jour/nuit
Robinet dans une salle de bain
par exemple
Arrivée d’eau
réseau
È
Manuel d’installation : Raccordement hydraulique
Limiteur
Raccord
diélectrique
Siphon
Groupe
de sécurité
de température
OBLIGATOIRE
Eau froide
Eau chaude
Eau mitigée
En neuf et rénovation lourde
(arrêté du 30/11/2005)
IMPÉRATIF
Pour les tuyauteries en PER
doit supporter
100° C et 10 bar
Si vos tuyauteries sont en matériaux de synthèse
(plastique ou PER par exemple), il est impératif
d’installer un limiteur de température (ou régula-
teur thermostatique).
Le limiteur ne doit jamais être raccordé directement
au chauffe-eau.
Le limiteur de température permet de limiter
les risques de brûlure.
4.4 Remplissage du chauffe-eau
u Ouvrir les robinets d’eau CHAUDE du logement.
v Ouvrir la vanne d’arrivée d’eau froide située sur le groupe de sécurité.
w Le chauffe-eau est rempli dès que vous observerez un écoulement d’eau froide à la
sortie des robinets d’eau chaude. Fermez ces derniers.
x Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de
vidange. Un peu d’eau doit s’écouler.
y Vérifier l’étanchéité au niveau des sortie et entrée d’eau sur le chauffe-eau.
Si vous constatez une fuite, essayez de resserrer les raccords.
Si la fuite persiste, procédez à la vidange du chauffe-eau (voir page 16) et refaites les raccords.
Recommencez l’opération jusqu’à avoir une étanchéité totale.
Remplissage :
10 Litres
par minute

FR
15
FR
Limiteur
Raccord
diélectrique
Siphon
Groupe
de sécurité
de température
OBLIGATOIRE
Eau froide
Eau chaude
Eau mitigée
En neuf et rénovation lourde
(arrêté du 30/11/2005)
IMPÉRATIF
Pour les tuyauteries en PER
Manuel d’installation : Raccordement électrique et Mise en service
1
2
3
4
5
6
7
8
MAXI
Temps
de chauffe
MAXI = 8 heures
5. Raccordement électrique du chauffe-eau
u S’assurer de la compatibilité du chauffe-eau avec l’installation
électrique.
v Si le chauffe-eau est pré-câblé, raccorder le câble d’alimentation du chauffe-eau à une sortie de câble
(le chauffe-eau ne doit pas être raccordé à une prise).
Si le chauffe-eau n’est pas pré-câblé, l’utilisation d’une liaison en câbles rigides de section minimum 3
x 2,5 mm
2
en monophasé (phase, neutre, terre) ou 4 x 2,5 mm
2
en triphasé (3 phases + terre) est impérative
(se reporter au paragraphe «Schémas électriques»).
w Vérier que le chauffe-eau est rempli en ouvrant un robinet d’eau CHAUDE. De l’eau
FROIDE doit s’écouler. Si le chauffe-eau est alimenté alors qu’il est vide, vous risquez
de l’endommager (non couvert par la garantie).
x Remettre le courant.
y Un raccordement en direct sur les résistances (sans passer par le thermostat) est formellement interdit
car il est extrêmement dangereux,la température de l’eau n’étant plus limitée.
6. Mise en service du chauffe-eau
u Si votre tableau électrique est équipé d’un contacteur jour/nuit (tarif réduit la nuit), le positionner sur
1 (marche forcée)
v Un léger dégagement de fumée peut apparaître pendant le début de la chauffe
(fonctionnement NORMAL pour Chauffeo+).
Après un moment, de l’eau doit s’écouler goutte à goutte par le groupe de sécurité (rac-
cordé à une évacuation des eaux usées). Pendant la chauffe et suivant la qualité de l’eau,
le chauffe-eau peut émettre un léger bruit analogue à celui d’une bouilloire. Ce bruit
est normal et ne traduit aucun défaut.
w Attendre la fin de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir
tableau des caractéristiques pour connaître le temps estimé selon votre modèle).
Le thermostat est réglé en usine à 65 °C (±5 °C). Il vous est possible de modifier
ce réglage par la molette du thermostat. Diminuer la température de réglage
contribue à diminuer les dépôts de calcaire. Pour le modèle vertical mural Blin-
dé étroit 50 l, le témoin de fonctionnement reste allumé uniquement pendant
la phase de chauffe.
1
0
AUTO
1
0
AUTO
1
0
AUTO
COUPER LE
COURANT !

FR
16
7. Conseils d’entretien domestique
Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire
de faire procéder à un contrôle des équipements par un professionnel tous les 2 ans.
7.1 Le groupe de sécurité
Manœuvrez régulièrement (au moins une fois par mois), la soupape du groupe de sécurité.
Cette manipulation permet d’évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité.
Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par
la garantie).
7.2 Vidange d’un chauffe-eau
Si le chauffe-eau doit rester sans fonctionner pendant plus d’une semaine (dans une habitation
secondaire par exemple), et s’il se trouve dans un lieu soumis au gel, il est indispensable de
vidanger le chauffe-eau afin de le protéger contre la corrosion.
Une fois le chauffe-eau vidangé, purger l’ensemble de la tuyauterie de votre habitation
(ouvrir l’ensemble des robinets d’eau froide et d’eau chaude de l’habitation afin que tous les
tuyaux soient vidés).
7.3 Entretien de la cuve
Vérifier l’état de l’anode magnésium tous les deux ans et remplacer celle-ci si son diamètre est inférieur à
10 mm (pour les modèles ACI, l’anode ne nécessite aucun entretien). Un entretien de la cuve par un profession-
nel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l’eau : vidange et détartrage.
Dans les régions où l’eau est calcaire, il est possible de traiter l’eau avec un adoucisseur. Ce dernier
doit être bien réglé et la dureté de l’eau doit rester supérieure à 8°f.
L’utilisation d’un adoucisseur n’entraîne pas de dérogation à notre garantie, sous réserve que celui-ci
soit bien réglé, agréé CSTB pour la France, vérifié et entretenu régulièrement.
Ne jetez pas votre appareil avec les ordures ménagères, mais déposez-le à un endroit assigné
à cet effet (point de collecte) où il pourra être recyclé.
uCouper le courant.
vFermer votre robinet général d’arrivée d’eau froide.
wOuvrir la molette de la soupape de sécurité ( ¼ de tour).
xOuvrir les robinets d’eau CHAUDE de manière à faire un appel d’air.
yLe chauffe-eau est vide lorsque l’eau s’arrête de couler au groupe de
sécurité.
La vidange peut prendre jusqu’à 1h30 ou plus.
zÀvotre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 15) pour remettre
votre chauffe-eau en marche.
1
0
AUTO
1
0
AUTO
1
0
AUTO
COUPER LE
COURANT !
Manuel d’installation : Conseils d’entretien

FR
17
FR
8. Champ d’application de la garantie
Sont exclues de cette garantie les défaillances dues à :
8.1 Des conditions d’environnement anormales
• Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d’usine.
• Positionnement de l’appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides,
agressives ou mal ventilées).
• Utilisation d’une eau présentant des critères d’agressivité tels que ceux définis par le DTU Plomberie 60-1
additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).
• Dureté de l’eau < 8°f.
• Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique présentant des mini
ou maxi de tension, des fréquences non conformes par exemple).
• Dégâts résultant de problèmes non décelables en raison du choix de l’emplacement (endroits difficilement
accessibles) et qui auraient pu être évités par une réparation immédiate de l’appareil.
8.2 Une installation non conforme à la réglementation, aux normes et aux règles de l’art
• Absence ou montage incorrect d’un groupe de sécurité neuf et conforme à la norme EN 1487,
ou modification de son réglage...
• Mise en place directement sur le chauffe-eau d’un système hydraulique empêchant le fonctionnement
du groupe de sécurité (réduction de pression, robinet d’arrêt...) (voir page 14).
• Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incor-
rect (mauvaise étanchéité) ou absence de manchons diélectriques (contact direct fer-cuivre).
• Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur
dans le pays, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples, non
respect des schémas de raccordements prescrits par le constructeur.
• Positionnement de l’appareil non conforme aux consignes de la notice.
• Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie.
• Absence ou montage incorrect du capot de protection électrique.
• Absence ou montage incorrect du passage de câble.
• Chute d’un appareil suite à l’utilisation de fixations non adaptées au support d’installation.
8.3 Un entretien défectueux
• Entartrage anormal des éléments chauffants ou des organes de sécurité.
• Non entretien du groupe de sécurité se traduisant par des surpressions.
• Modification du produit d’origine sans avis du constructeur ou utilisation de pièces détachées non
référencées par celui-ci.
• Non respect des conditions d’entretien de l’anode magnésium (voir paragraphe «Entretien de la cuve).
Manuel d’installation : Champ d’application de la garantie

FR
18
Manuel d’installation : Conditions de garantie
9. Conditions de garantie
Le chauffe-eau doit être installé par un professionnel ou une personne qualifiée conformément aux règles
de l’art, aux normes en vigueur et aux prescriptions de nos notices techniques. Il sera utilisé normalement et
régulièrement entretenu par un spécialiste.
Dans ces conditions, notre garantie s’exerce par échange ou fourniture gratuite à notre distributeur des pièces
reconnues défectueuses d’origine par nos services, ou le cas échéant de l’appareil, à l’exclusion des frais de
main-d’œuvre et de transport ainsi que de toutes indemnités et prolongation de garantie.
Notre garantie prend effet à compter de la date de pose (facture d’installation ou d’achat faisant foi). En
l’absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique
du chauffe-eau, majorée de six mois.
La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cesse en même temps que celle de
la pièce ou du chauffe-eau remplacé (premier matériel facturé).
Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur,
de la garantie légale pour défauts et vices cachés qui s’appliquent en tout état de cause dans les conditions des
articles 1641 et suivants du code civil.
La défaillance d’une pièce ne justifie en aucun cas le remplacement de l’appareil. Atlantic tient à votre dispo-
sition l’ensemble des pièces détachées pendant une durée de 10 ans.
Un appareil présumé à l’origine d’un sinistre doit rester sur place à la disposition des experts,
le sinistré doit informer son assureur.
Ces appareils sont conformes aux directives 2014/30/UE concernant la comptabilité électromagnétique,
2014/35/UE concernant la basse tension, 2011/65/UE, 2017/2102/UE concernant la ROHS et au règlement
2013/814/UE complétant la directive 2009/125/EC pour l’écoconception.
