Atlantis onepower 841 User manual

ITALIANO
Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 2 anni. Per
maggiori dettagli in merito o per accedere alla documentazione completa in Italiano
fare riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis On-Site 2 years warranty. For more detailed
informations please refer to the web site www.atlantis-land.com.
For more detailed instructions on configuring and using this device, please refer to
the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis On-Site de 2 ans. Pour des
informations plus détaillées, référez-vous svp au site Web www.atlantis-
land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis On-Site 2 Jahre Garantie gedeckt. Für weitere
Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-land.com.
ESPAÑOL
Este producto esta cubierto por Atlantis On-Site con una garantía de 2 años. Para
mayor información diríjase a nuestro sitio Web www.atlantis-land.com.

3
ITALIANO
Manuale d’Uso ......................................................................................10
1.1 Introduzione al prodotto .............................................................10
1.2 Verifica Iniziale...........................................................................10
1.3 Contenuto della confezione .........................................................10

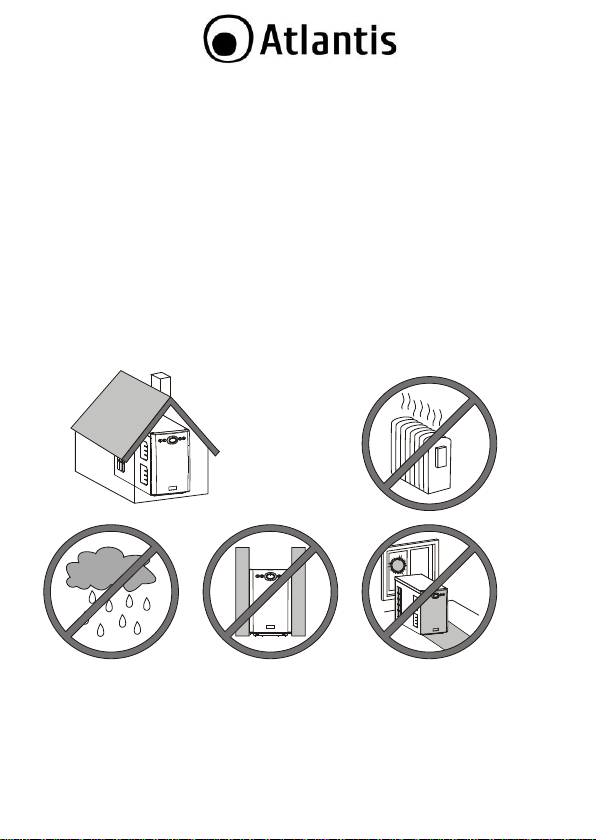

1.4 Collocazione ...............................................................................11

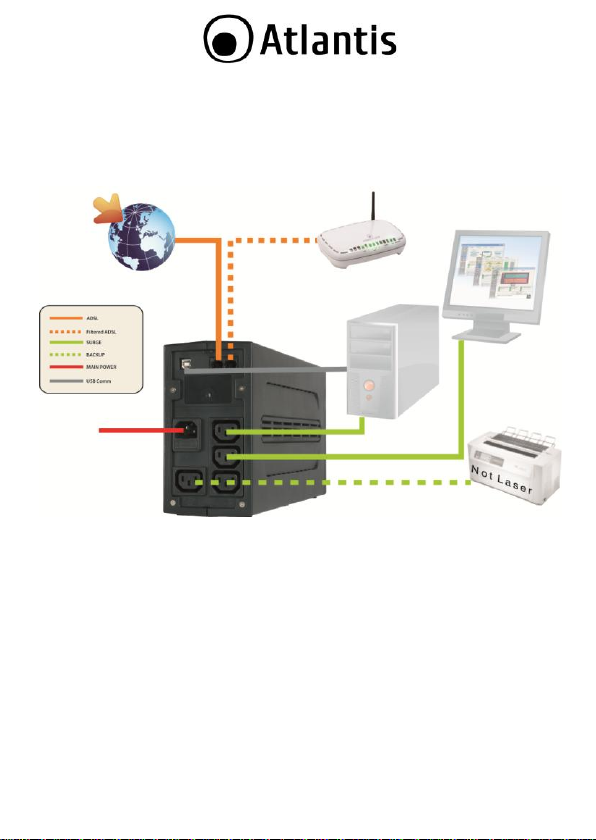

1.5 Connessione PSTN/Ethernet ed USB ............................................11
1.6 Connessione al Carico .................................................................12
1.7 Test di Funzionamento................................................................13
1.8 Pannello frontale ........................................................................14
1.9 Le porte posteriori ......................................................................15
1.10 Sostituzione Batterie .................................................................16
APPENDICE A: Risoluzione dei problemi e Supporto.................................18
A.1.1 Problematiche dell’UPS.............................................................18
A.1.2 Problematiche del Software Upsilon 2000..................................20
A.1.3 Batterie e Fusibile....................................................................20
A.1.4 Varie ...................................................................................21
A.1.5 Supporto Offerto .....................................................................21
ENGLISH
Manual .................................................................................................25
1.1 Important Safety Instructions......................................................25
1.2 Inspection..................................................................................25
1.3 Package Contents .......................................................................25
1.4 Placement..................................................................................25
1.5 Connect the loads.......................................................................26
1.6 Connect telephone / Network Surge protection and USB ...............26
1.7 Operation Test ...........................................................................28
1.8 Front Panel Explanations.............................................................28
1.9 Rear Panel Explanations..............................................................29
1.10 Replacing the Battery................................................................30
APPENDIX A: TROUBLE SHOOTING & SUPPORT .....................................32
A.1.1 UPS ..................................................................................32
A.1.2 Upsilon2000 ............................................................................33
A.1.3 Battery and Fuse .....................................................................33

4
A.1.4 Support...................................................................................34
FRANCAIS
Manuel Utilisateur .................................................................................39
1.1 Introduction ...............................................................................39
1.2 Vérification.................................................................................39
1.3 Dans la boîte..............................................................................39
1.4 Mise en place .............................................................................40
1.5 Connectez la protection Téléphone/Réseau et le port USB.............41
1.6 Reliez les charges .......................................................................42
1.7 Opérations de Test .....................................................................42
1.8 Facade ...................................................................................43
1.9 Face arrière................................................................................44
1.10 Changement de Batterie............................................................44
APPENDICE A: Problèmes ......................................................................46
A.1.1 Problèmes...............................................................................46
A.1.2 Probléme avec le Logiciel Upsilon 2000 .....................................47
A.1.3 Batterie et Fusible....................................................................47
A.1.4 Support...................................................................................48
APPENDIX
Technical Features ................................................................................49
Backup TIME & Battery..........................................................................51
AVR......................................................................................................52
A03-P701(841)_MX01 (v1.5 Jun 2008)

5
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle
presenti in questo manuale, nel software e nell'hardware fossero presenti degli
errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni.
Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o
incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del
manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per uso informale, è
soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito
www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non
deve essere interpretato come un impegno da parte di Atlantis spa che non si
assume responsabilità per qualsiasi errore o inesattezza che possa apparire in
questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o
trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o
meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di
salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso
permesso scritto da parte di Atlantis spa. Tutti i nomi di produttori e dei prodotti e
qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al
solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi
proprietari.
CE Mark Warning
In un ambiente domestico il dispositivo può causare interferenze radio, in questo
caso è opportuno prendere le adeguate contromisure.
ATTENZIONE!
Questo apparato può essere installato da chiunque, previa un’attenta lettura di
questo manuale. La garanzia decade se non vengono rispettate tutte le norme e le
prescrizioni indicate nel presente manuale operativo.
L’UPS può essere riparato solo da personale qualificato.
La garanzia della batteria è di 1 anno a partire dalla data di acquisto.
Qualora venga sostituita la batteria seguire le seguenti precauzioni:
• non indossare orologi, anelli o oggetti di metallo;
• impugnare attrezzi con materiale isolante;
• indossare guanti di gomma e stivali;
• non appoggiare attrezzi o parti di metallo sopra la batteria;
• non tentare di aprire le batterie: sono prive di manutenzione (il liquido elettrolita
contenuto è estremamente pericoloso per la pelle e per gli occhi, e può risultare
tossico)
• non gettare le batterie sul fuoco;

6
All’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è
scollegato dalla rete. Non aprire mai il coperchio.
Le batterie sostituite vanno considerate come un RIFIUTO TOSSICO e trattate di
conseguenza.
Non introdurre mai liquidi di nessun genere all’interno della macchina.
Attenzione: per garantire l’integrità ed il corretto funzionamento del gruppo di
continuità, non collegare mai all’uscita dell’UPS fotocopiatrici, stampanti laser,
utensili elettrici o qualsiasi altro tipo di carico induttivo.Tale prodotto è stato
progettato per essere collegato esclusivamente a personal computer. Il
non rispetto di queste indicazioni porterà all’immediato decadimento della garanzia.
Attenzione: La presa di rete cui l’UPS è collegato deve essere dotata di
connessione di terra.
Attenzione: Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato
in ambiente indoor con temperatura ed umidità controllate e privo di agenti
conduttori di ogni genere.
Attenzione: La principale precauzione da osservare è quella di spegnere il gruppo
se, per pause lavorative o festive, viene disinserita la rete di alimentazione
principale, per evitare la scarica totale delle batterie (situazione di black-out
prolungato). Lasciare caricare l’UPS per almeno 8 ore, ogni 3 mesi, in caso sia
scollegato dalla rete elettrica (condizioni ambientali non standard possono
accelerale lo scarico delle batterie).
Attenzione: Non rimuovere i pannelli esterni al fine di evitare il rischio di shock
elettrico. Per ogni dubbio o perplessità rivolgersi a personale qualificato.
Attenzione: Nell’UPS è installata una batteria di accumulatori che è fonte di
energia, per cui all’interno del gruppo vi sono delle tensioni pericolose presenti
anche a gruppo spento e/o scollegato dalle rete elettrica.
Attenzione: Non collegara all’UPS un carico il cui assorbimento in Watt sia
maggiore dell’85% del massimo valore supportato.
Attenzione: Il gruppo contiene batterie e pertanto all’uscita dell’UPS può esserci
una tensione di 220V anche quando il gruppo è scollegato dalla rete e/o questa è
assente. Tutte le riparazioni dovranno essere effettuate esclusivamente da
personale autorizzato.
Attenzione: L’UPS genera una corrente di dispersione. E’ opportuno verificare che
la somma della corrente di dispersione verso terra dell’UPS e del carico connesso sia
inferiore a 300mA. Se così non fosse è opportuno cambiare il differenziale.
Attenzione: Atlantis non è responsabile di danni causati a prodotti terzi imputabili
all’utilizzo, all’installazione in ambienti non ignifughi o non idonei, alla rottura o al
malfunzionamento di prodotti Atlantis.

7
Restrizioni di responsabilità
Il software di controllo (UPSilon 2000), ove presente, è dato in licenza. Atlantis non
offrirà supporto sull’utilizzo né potrà essere ritenuta responsabile per
malfunzionamenti e/o perdita di dati da questo generati. Il software è stato testato
solo in ambiente Windows (alcun supporto per Linux verrà fornito). Ogni richiesta
e/o problematica di utilizzo va direttamente inviata a Megatec
(http://www.megatec.com.tw/).
Questo apparato potrebbe non essere adatto ad apparati con
PFC attivo (correzione del fattore di potenza attivo). Verificare
preventivamente la tipologia di alimentatore montata dal
PC/Server.
Tutte le condizioni di utilizzo e clausole contenute in questo
manuale e nella garanzia si intendono note ed accettate. Si
prega di restituire immediatamente (entro 7 giorni
dall’acquisto) il prodotto qualora queste non siano accettate.
Per usufruire delle condizioni di garanzia
migliorative associate al prodotto (Fast Swap, On
Site e On Center) è opportuno provvedere alla
registrazione dello stesso sul sito www.atlantis-
land.com entro e non oltre 15 giorni dalla data di
acquisto. La mancata registrazione entro il termine
di sopra farà si che il prodotto sia coperto
esclusivamente dalla condizioni standard di
garanzia.

8
Dichiarazione di Conformità sintetica (Contrassegno )
Con la presente Atlantis SpA dichiara che questo apparato (A03-P841 o A03-P701) è
conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla
direttive 93/68/EEC, 73/23/EEC (direttiva a basso voltaggio) e seguenti:
IEC 62040-1-1
EN 50091-1:1996
EN 50091-2:1995
EN 60555-2 (1987)
EN 60555-3 (1987)
IEC 801-2 (1984)
IEC 801-3 (1984)
IEC 801-4 (1988)
La dichiarazione completa può essere reperita sul sito www.atlantis-land.com alla
pagine di prodotto.
Importanti informazioni per il corretto
riciclaggio/smaltimento di questa apparecchiatura
Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei
acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica
non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di
raccolta separata.
Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere
sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione
degli inquinanti contenuti all''interno delle apparecchiature stesse, a tutela
dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte
dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono
composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da
smaltire.

9
Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel
finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di
apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute
umana.
E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica,
provvedere al conferimento della stessa al centro di raccolta di rifiuti di
apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per
maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a
contattare i competenti uffici del Suo Comune.
Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di
tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà
portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il
distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura1.
Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti
con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto
costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od
ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.
Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche
ed elettroniche è essenziale per il raggiungimento di tutela della salute umana
connessi al corretto smaltimento e recupero delle apparecchiature stesse.
1 Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di
contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in
questione non contiene i suoi componenti essenziali o contiene rifiuti diversi da apparecchiature
elettriche e/o elettroniche.
NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D.
nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche
ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito
www.atlantis-land.com

10
Manuale d’Uso
La ringraziamo per aver scelto un apparato Atlantis. Si consiglia la lettura di questo
documento al fine di un corretto utilizzo del prodotto.
1.1 Introduzione al prodotto
Seguire attentamente tutte le istruzioni durante l’installazione. Leggere
attentamente l’intero manuale prima di iniziare l’installazione del dispositivo.
1.2 Verifica Iniziale
Controllare immediatamente il dispositivo. Rivolgersi al rivenditore qualora il
dispositivo fosse danneggiato. La confezione in cartone è in materiale riciclabile e
andrebbe conservata e utilizzata per proteggere il prodotto durante eventuali
spedizioni. Nel caso in cui il prodotto venga riconsegnato in un imballo non
originale o palesemente non adatto e/o integro il materiale viaggia a rischio e
pericolo del Consumatore. Eventuali danni dovuti alla spedizione saranno
interamente a carico del Consumatore.
1.3 Contenuto della confezione
Una volta aperta la confezione in cartone dovrebbero essere presenti i seguenti
componenti:
OnePower Line Interactive UPS [840VA/420W oppure 700VA/370W]
CD-Rom contenente il software UPSilon2000
Cavo RJ11, 2 cavi IEC, Cavo USB
Fusibile di scorta (8A/250Vac o 6.5A/250Vac)
Manuale di installazione multilingua
Tagliando di Garanzia
Qualora mancasse uno qualsiasi di questi componenti rivolgersi immediatamente al
rivenditore.

11
1.4 Collocazione
Al fine di evitare rischi di incendi o shock elettrici, disporre l’apparato in ambiente
indoor con temperatura ed umidità controllate e privo di agenti conduttori di ogni
genere. Si ricorda inoltre che:
L’UPS è da usarsi esclusivamente in ambienti chiusi (indoor)
Deve essere collocato lontano da qualsiasi fonte di calore
Non deve essere esposto direttamente ai raggi solari
Deve essere collocato in ambienti con umidità controllata
E’ opportuno lasciare almeno 15 cm dalle feritoie al fine di consentire
un’opportuna areazione
Non va collocato in ambienti infiammabili (va messo lontano da legno, parquet
e superfici simili)
Assicurarsi che il cavo di alimentazione non sia schiacciato dall’UPS o da altri
oggetti pesanti
Il cavo che connette i carichi all’UPS non deve superare i 10 metri di
lunghezza
1.5 Connessione PSTN/Ethernet ed USB
La protezione PSTN/Ethernet va utilizzata per proteggere i dispositivi a valle
(collegati alla porta OUT) dai problemi elettrici. Collegare una singola linea
telefonica o un cavo di rete 10 base-T / 100 base-T. Questo dispositivo di

12
protezione limita gli effetti dell’evento di sovratensione ma non garantisce la
protezione assoluta.
Collegare infine, tramite il cavo USB fornito, il dispositivo al PC. Il Sistema
Operativo rileverà un nuovo componente e provvederà automaticamente
all’installazione dei driver. Installare a questo punto UPSilon 2000.
E’ possibile vedere in figura un esempio di cablaggio completo.
1.6 Connessione al Carico
Anzitutto collegare il cavo di alimentazione alla presa di ingresso rete posta sul
retro dell’UPS ed inserire la spina nella rete. Successivamente collegare il carico
alle uscite poste nel retro dell’UPS. Sono disponibili 3 prese IEC in modalità Backup
(in caso di black-out sono alimentate) ed una presa IEC in modalità mantenimento
(presa protetta con uscita filtrata ma non alimentata da batteria in caso di black-
out). Accendere l’UPS dopo che tutti i carichi sono stati già accesi.
Attenzione: Per garantire l’integrità ed il corretto funzionamento del gruppo di
continuità, non collegare mai all’uscita dell’UPS fotocopiatrici, stampanti laser,
utensili elettrici o qualsiasi altro tipo di carico induttivo.

13
Si consiglia di collegare all’apparatro un carico non superiore
all’80-85% del massimo valore permesso (in Watt).
1.7 Test di Funzionamento
Collegare l’UPS alla rete elettrica.
Schiacciare il pulsante di accensione. Dopo qualche secondo (terminata la fase
di autotest) il LED Line ( ) si accenderà di verde.
Una volta collegato il carico all’UPS è possibile effettuare un test di corretto
funzionamento. A tal fine rimuovere il cavo che collega l’UPS alla rete
elettrica. Il Led Line ( ) inizierà a lampeggiare ogni 3 secondi,
simultaneamente partirà un beep acustico (ogni 3 secondi).
L’intervento dell’UPS permette al PC di continuare ad avere la continuità
elettrica.
Dopo l’avviamento iniziale, tenere alimentato il gruppo per
almeno 10 ore, affinché le batterie possano caricarsi
completamente. A questo punto sarà possibile simulare un
BLACK-OUT.

14
1.8 Pannello frontale
Sul pannello frontale dell’apparato sono presenti 2 Led che indicano lo stato di
funzionamento.
LED
Informazione
Main Switch
Per accendere/spegnere l’UPS quando la rete elettrica è
presente.
Per accendere l’UPS in caso manchi la rete elettrica ed
alimentare direttamente il carico.
Questa funzionalità “DC-Start” richiede che il carico
collegato sia inferiore all’80% del carico massimo (è
importante accendere prima tutte le periferiche e per ultimo
l’UPS. Il carico infatti deve restare costante).
LED Line ( )
Acceso verde fisso quando il dispositivo è funzionante e
l’alimentazione di rete è presente.
Lampeggiante (ogni 3 secondi) quando l’alimentazione di
rete è assente. Contemporaneamente il dispositivo emette
un beep sonoro intermittente (sempre ogni 3 secondi).
Lampeggiante (ogni 3 secondi) quando l’UPS sta caricando
la batteria.
Lampeggiante 2 volte al secondo per indicare che la carica
della batteria è prossima all’esaurimento e
contemporaneamente viene emesso (2 volte al secondo) un
segnale acustico intermittente.
Acceso verde fisso quando il dispositivo è acceso e
contemporaneamente il dispositivo emette un beep continuo
in condizioni di sovraccarico (OverLoad).
Battery LED
( )
Il LED rosso resta acceso quando la batteria è danneggiata.

15
1.9 Le porte posteriori
Identificativo
Utilizzo
1
Connettore di ingresso per la rete elettrica.
2
Prese IEC di back-up. Collegare a queste prese gli apparati che
devono essere alimentati dalla batteria in caso di black-out o
altre anomalie sulla rete elettrica.
3
Connettore USB (collegare tramite l’apposito cavo al PC).
4
RJ11/RJ45 Jack. Da utilizzarsi per la protezione delle anomalie
provenienti della linea telefonica/LAN.
5
Presa IEC di mantenimento. Collegare a questa presa gli apparati
che non devono essere alimentati dalla batteria in caso di black-
out o altre anomalie sulla rete elettrica.
6
Fusibile di protezione (6.5A/250Vac o 8A/250Vac ).
7
Sticker contenente i valori di targa dell’apparato.

16
1.10 Sostituzione Batterie
La batteria dell’UPS ha 1 anno di garanzia.
Qualora venga sostituita la batteria seguire le seguenti precauzioni:
non indossare orologi, anelli o oggetti di metallo
impugnare attrezzi con materiale isolante
indossare guanti di gomma e stivali
non appoggiare attrezzi o parti di metallo sopra la batteria
All’uscita dell’UPS può esserci una tensione di 220V anche quando il gruppo è
scollegato dalla rete.
Prima di iniziare la sostituzione della batteria è opportuno spegnere l’UPS e
staccarlo dalla rete elettrica.
Utilizzare un cacciavite a stella per rimuovere le rimuovere le 2 viti poste nella
parte inferiore del pannello frontale. Fare scorrere delicatamente verso il
basso il pannello frontale sino al blocco e poi sfirarlo in avanti.
Sfilare delicatamente la batteria.
Staccare il filo di colore nero(negativo, STEP1) e poi quello di colore
rosso(positivo, STEP2).
Connettere i cavi alla nuova batteria (è normale osservare delle scintille
presso i connettori della batteria).
Spingere delicatamente la batteria nell’UPS.
Riposizionare il pannello frontale spingendo dal basso verso l’alto ed infine
riavvitare le 2 viti.
Riporre la batteria sostituita in un luogo appropriato.

17
Le batterie sostituite vanno considerate come un RIFIUTO
TOSSICO e trattate di conseguenza.

18
APPENDICE A: Risoluzione dei problemi e Supporto
Questo capitolo illustra come identificare e risolvere eventuali problemi riscontrati
con l’utilizzo del dispositivo.
A.1.1 Problematiche dell’UPS
I LEDs ed i segnali acustici sono un utile strumento per individuare eventuali
problemi, osservandone lo stato e/o ascoltandone il tipo di beep è possibile
individuare velocemente un eventuale malfunzionamento.
Situazione
Controllo
Soluzione
L’Alimentazione
elettrica è presente ma
il LED Line ( ) non è
acceso.
1. Accertarsi che l’UPS sia
acceso (premere il
bottone di Main Switch).
2. Il Fusibile è funzionante?
3. Controllare il cavo di
alimentazione.
1. Accendere l’UPS
premendo il
bottoner di Main
Switch.
2. Cambiare il fusibile.
3. Cambiare il cavo di
alimentazione o
controllare che sia
propriamente
collegato.
Il LED Line ( )
lampeggia ogni 3
secondi con segnale
acustico in presenza di
rete elettrica.
1. Il Fusibile è funzionante?
1. Cambiare il fusibile.
Il LED Line ( )
lampeggia una volta al
secondo senza che ci
sia tensione in uscita.
1. Il voltaggio delle batterie
è troppo basso.
1. Ricaricare l’UPS per
almeno 24 ore.
Allarme acustico
persistente in presenza
di una corretta
alimentazione da rete e
LED Line ( ) fisso.
1. Controllare il carico
verificando di non essere
in condizioni di overload.
1. Sconnettere parte
del carico.
Allarme acustico per 10
secondi, poi l’UPS si
spegne.
1. Togliere parte del
carico e riaccendere
l’UPS (condizione di
sovraccarico).

19
Nessun LED si accende
nel pannello frontale.
1. Le batterie sono
completamente scariche.
1. Lasciare il prodotto
sotto carica per 24
ore e riprovare.
2. Chiamare
l’assistenza tecnica
di Atlantis.
La durata delle batterie
non è soddisfacente.
1. Le batterie non sono
completamente cariche.
2. Le batterie sono vicine al
termine del loro ciclo di
vita.
1. Ricaricare l’UPS per 10
ore.
2. Rimpiazzare le batterie
(come da punto 1.10).
L’UPS funziona
normalmente ma
l’indicatore Fault è
acceso.
1. Controllare la messa a terra
o provare ad invertire il
verso della presa elettrica.
1. Chiamare un elettricista
e fare controllare
l’impianto elettrico.
Quando la rete è
assente o fuori finestra
di funzionamento
tollerata il carico si
spegne.
1. Controllare che il carico non
abbia un PFC attivo.
1. Tale tipologia di UPS
non è adatto a questo
carico (verificare che
l’UPS funzioni facendo
il test con il solo LCD),
si consiglia di cambaire
UPS con uno a
tipologia sinusoidale.
Quando la rete è
assente o fuori finestra
di funzionamento
tollerata il carico e
l’UPS si spengono.
1. Controllare che il carico non
abbia un PFC attivo.
1. L’UPS va in protezione
per evitare di guastarsi
a causa della tipologia
di carico collegato (PFC
Attivo). Potrebbe
essere necessario un
UPS di maggiore
potenza e/o di tipologia
differente
(Sinusoidale).

20
A.1.2 Problematiche del Software Upsilon 2000
Situazione
Azione Correttiva
Come Installo il
software in
dotazione?
Una volta effettuato l’avvio dell’UPS connetterlo al PC tramite il
cavo USB in dotazione. Il PC provvederà al rilevamento del
dispositivo ed alla sua corretta installazione. A questo punto
inserire il CD col software ed installare Upsilon2000 (usando il
codice seriale univoco presente sulla custodia del CD).
UPsilon2000 non
rileva l’UPS. Cosa
posso fare?
1. Verificare che il cavo sia correttamente connesso.
2. Utilizzare il cavo fornito nella confezione.
3. Aprire il programma, accedere al menù INSTALLAZIONI e
sotto TIPO DI COMUNICAZIONI scegliere Mega(USB).
Che accuratezza
hanno le rilevazioni
visualizzate dal
software?
Certamente le precisione è soddisfacente per il tipo di
applicazioni in ambito SOHO. Essendo il dispositivo di tipo
elettrico (e non elettronico) non può produrre un’accuratezza
elevata (tolleranze dell’ordine del 5-10% sono pertanto
assolutamente normali).
“Opposizione di
Voltaggio”
Questo messaggio viene visualizzato quando l’AVR del
dispositivo è in azione.
A.1.3 Batterie e Fusibile
Domanda
Risposta
Cos’è il Backup
time?
E’ la durata cui l’UPS può mantenere attivo il carico ad esso
collegato prima che le batterie siano completamente scariche.
Tale durata, ovviamente, dipende dal tipo di carico.
Controllare nella sezione alle fine del manuale.
Che tipo di batterie
sono incluse
nell’UPS?
La batteria utilizzata è 12VDC- 7.2 A/h (A03-P701) e 12V-9A/h
(A03-P841)
Ogni quanto vanno
cambiate?
Dipende dal tipo di utilizzo. E’ buona norma testare
periodicamente l’UPS per controllare lo stato di deterioramento
delle batterie.
Si raccomanda di sostituire le batterie una volta all’anno.
Dove posso trovare
le batterie per la
sostituzione?
1. In un qualunque negozio specializzato.
2. Chiederle direttamente all’assistenza tecnica di Atlantis
(indicare 1 batteria da 12V/7Ah o 12V/7Ah).
Come verifico lo
stato del fusibile?
Staccare innanzitutto il prodotto dalla rete elettrica e sfilare
delicatamente l’alloggio portafusibile (identificativo N° 6,
paragrafo 1.8). Rimuovere il fusibile e controllare l’integrità del
filamento interno. Laddove questo fosse rotto, sostituirlo col
