AVF 469267 User manual

469267 rev01
STOP Read through ALL instructions before commencing installation.
If you have any questions about this product or issues with installation, contact the
customer services help line before returning this product to the store.
This TV Wall Mount is intended for use with televisions weighing Maximum
. Use with products heavier than maximum weight may result in
instability causing possible injury.
68kg (150lbs)
AVF Group, Inc. 2775 Broadway, Cheektowaga, Buffalo, New York,14227 USA
1-800 667 0808 (USA)
CUSTOMER SERVICES HELP LINE NUMBER:
NUMÉRO DE LA LIGNE D’ASSISTANCE DU SERVICE À LA CLIENTÈLE:
ARRÊT
Veuillez lire au préalable TOUTES les instructions avant de commencer l’installation.
Pour de plus amples renseignements concernant ce produit ou si vous rencontrez
des problèmes lors de l'installation, veuillez contacter la ligne d’assistance du
service à la clientèle avant de retourner le produit en magasin.
Ce support mural pour téléviseur peut être utilisé pour tous les téléviseurs d’un poids
maximum de . Si vous utilisez des produits plus lourds que le poids
maximum indiqué, vous vous exposez à des risques d’instabilité du produit et, de fait,
de blessures.
68kg (150lbs)
68 kg
150 lb
AVF-Info.com
Spanish language instructions can be found at AVF-Info.com
Las instrucciones en idioma español se encuentran en AVF-Info.com

Connect the TV
Connectez le téléviseur
Fit the TV Mounting Plate
Ajustez la plaque de montage
du téléviseur
Fit the Wall Plate
Ajustez la plaque murale
Solid Wall
Murs pleins
Wood Stud
Montants en bois
Determine your TV position
Déterminez la position de votre téléviseur
Suitable Wall Types
Catégories de murs adaptés au produit
Assembly Overview
Vue d’ensemble du montage

Index
Index

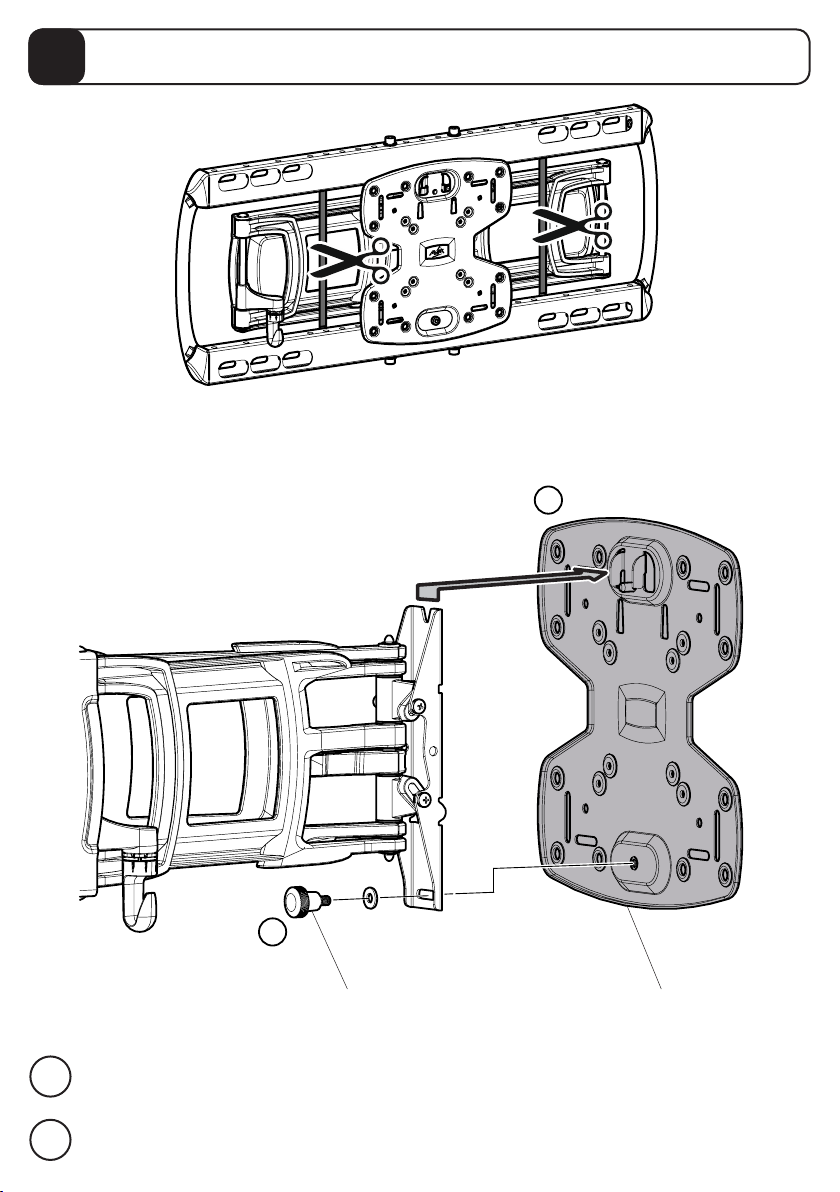

Preparing the TV Mounting Plate
Préparez la plaque de montage du téléviseur
2

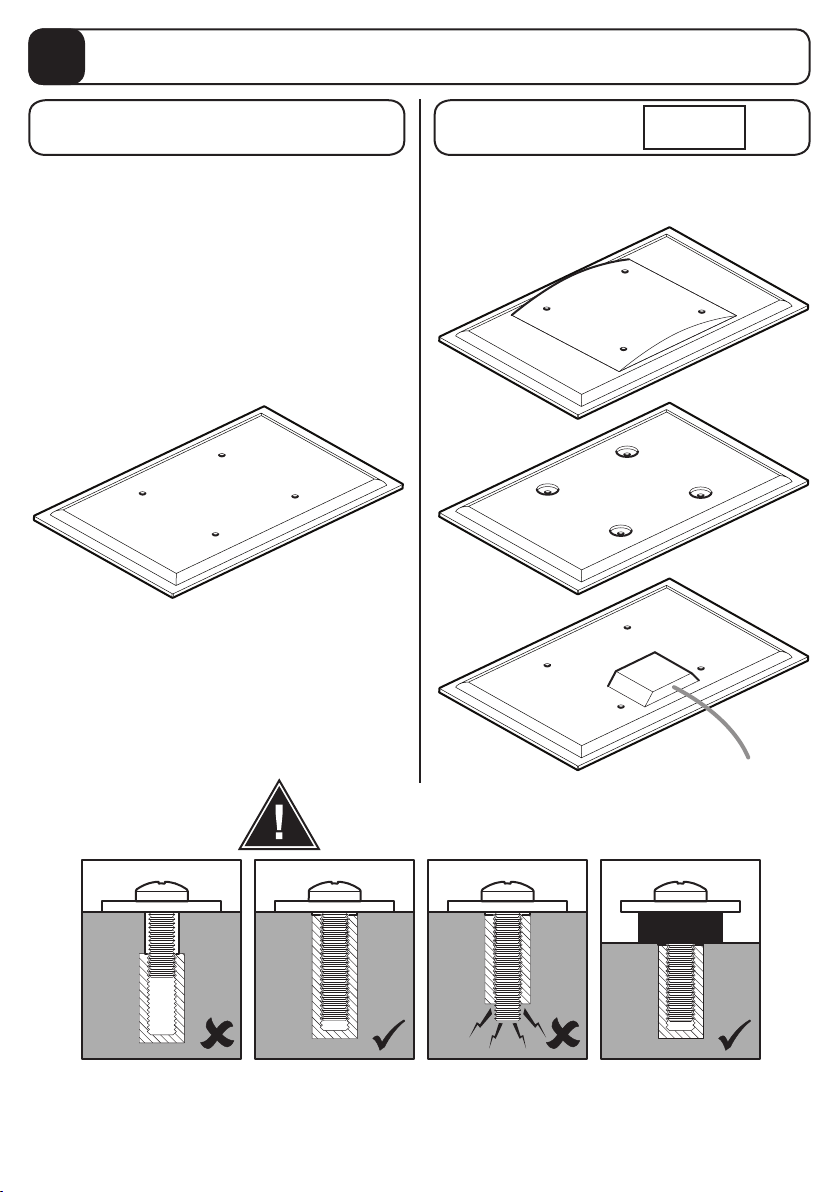

Fitting the TV Mounting Plate
Ajustez la plaque de montage du téléviseur
3

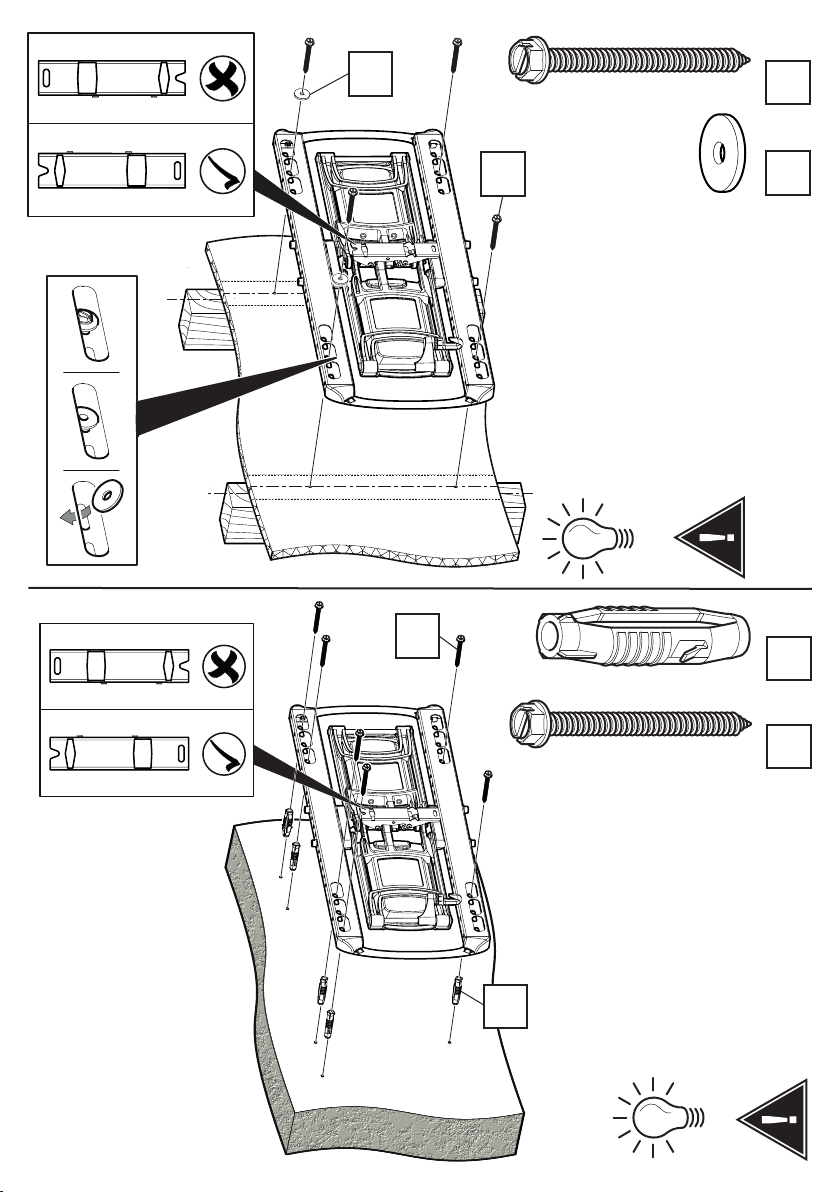

Marking Wall for Drill Points
Marquez les points de perçage sur le mur
4
Fitting the Wall Plate
Ajustez la plaque murale
5
Measure the TV fixing holes
Mesurez les trous de fixation du téléviseur
1
Retain all packaging in case the bracket needs to be returned.
Contents may vary from photography/illustrations.
You will not need all these parts, so expect there to be some left over depending upon the specifications of
your TV.
This product is intended for indoor use only. Use of this product outdoors could lead to failure and personal
injury.
It is the responsibility of the installer to ensure that the mounting wall is of a suitable standard and void of any
services (e.g. gas, electricity, water, etc).
AVF accepts no responsibility for any damage or loss caused by installing this product in a substandard wall.
Conservez tous les emballages au cas où vous deviez retourner lle supportl en boutique.
Il est possible que le contenu diffère de la photographie ou de l’illustration.
Vous n’aurez pas besoin de tous les éléments. Certains ne seront donc pas utilisés en fonction des
spécificités de votre téléviseur.
Ce produit est destiné à une utilisation en intérieur uniquement. Utiliser ce produit en extérieur présente des
risques de pannes et de blessures.
Il incombe à l’installateur de veiller à ce que le support soit conforme aux normes applicables et tienne compte
de tout élément technique en présence (par exemple, gaz, électricité, eau, etc.).
AVF décline toute responsabilité en cas de dommages ou de pertes causés par l’installation du produit sur un
support non conforme.
Fitting the Wall Plate Covers
Ajustez les caches de la plaque murale
7
Connecting the TV
Connectez le téléviseur
8
Lateral Shift (Optional)
Déplacement latéral (optionnel)
6

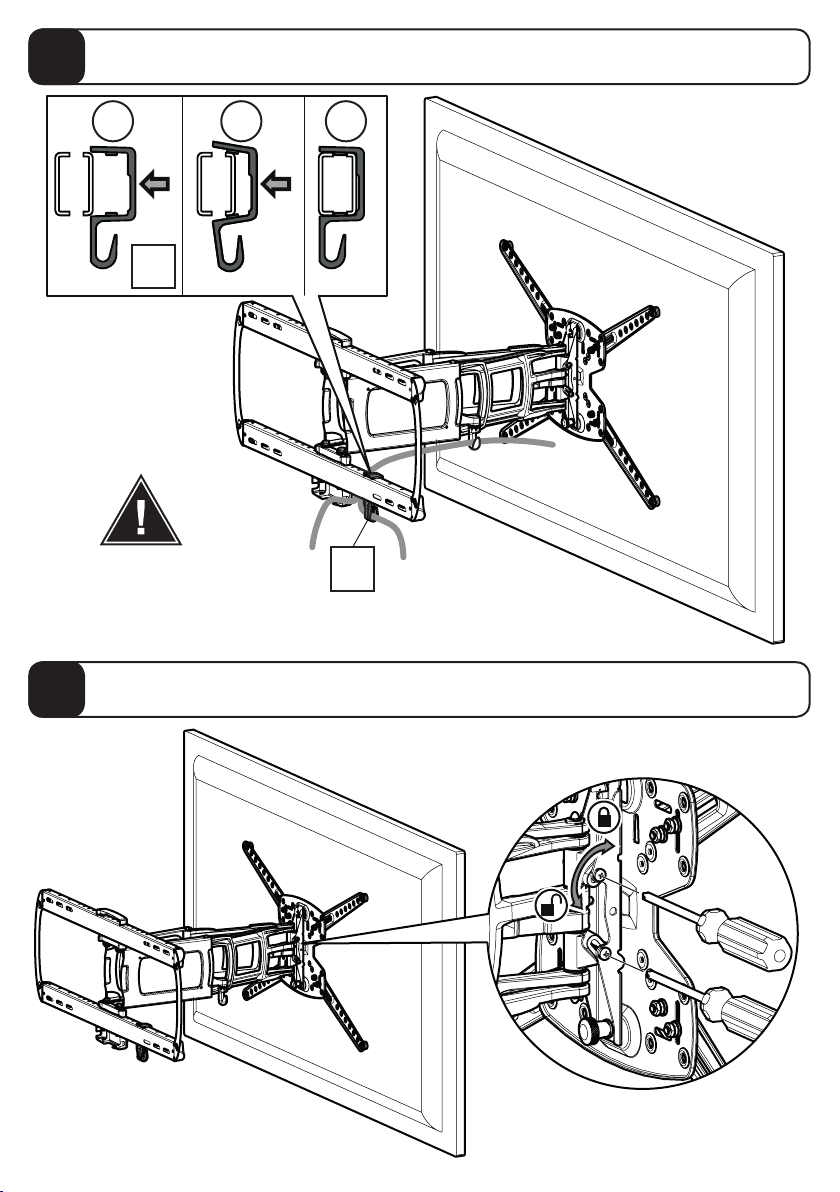

Cable management
Gestion des câbles
9

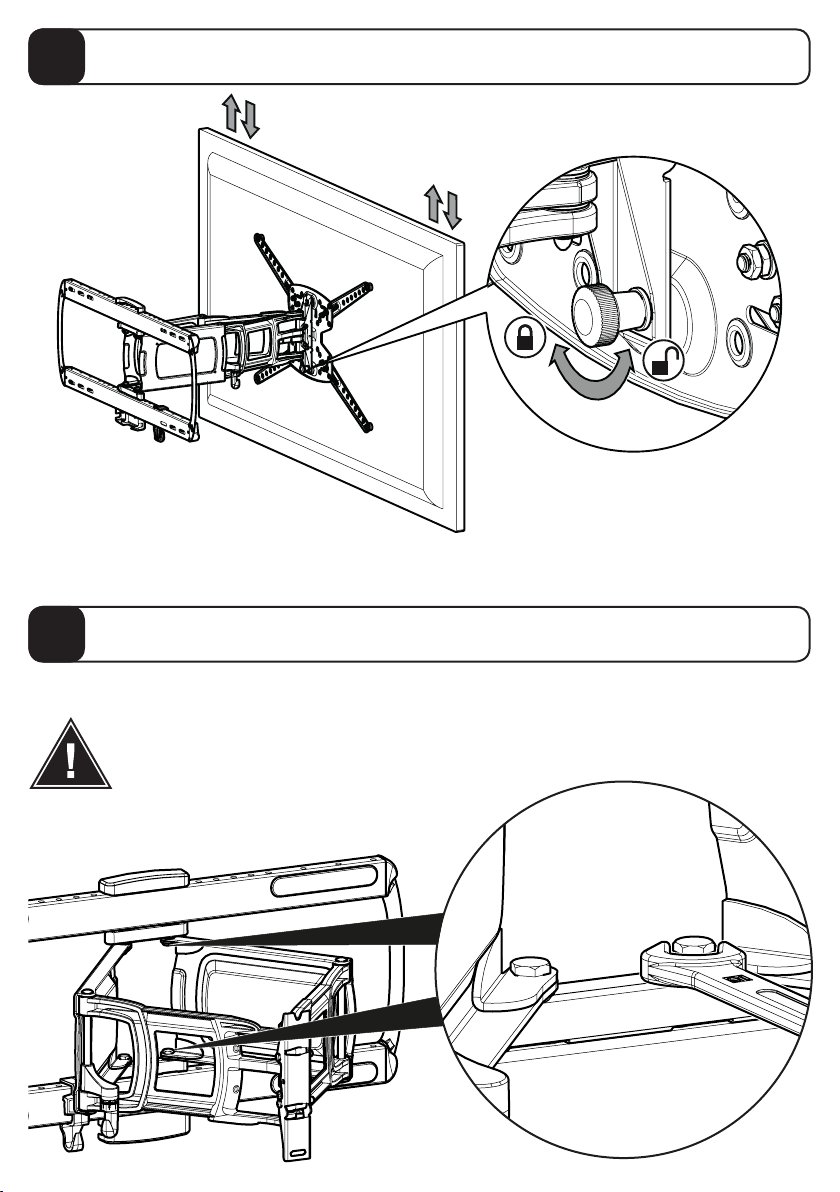

TV Levelling
Mise au niveau du téléviseur
11
Lock Tilt (optional)
Verrouillez l’inclinaison (optionnel)
10
Arm Tension Adjustment
Réglage de la tension du bras
12

A
C1

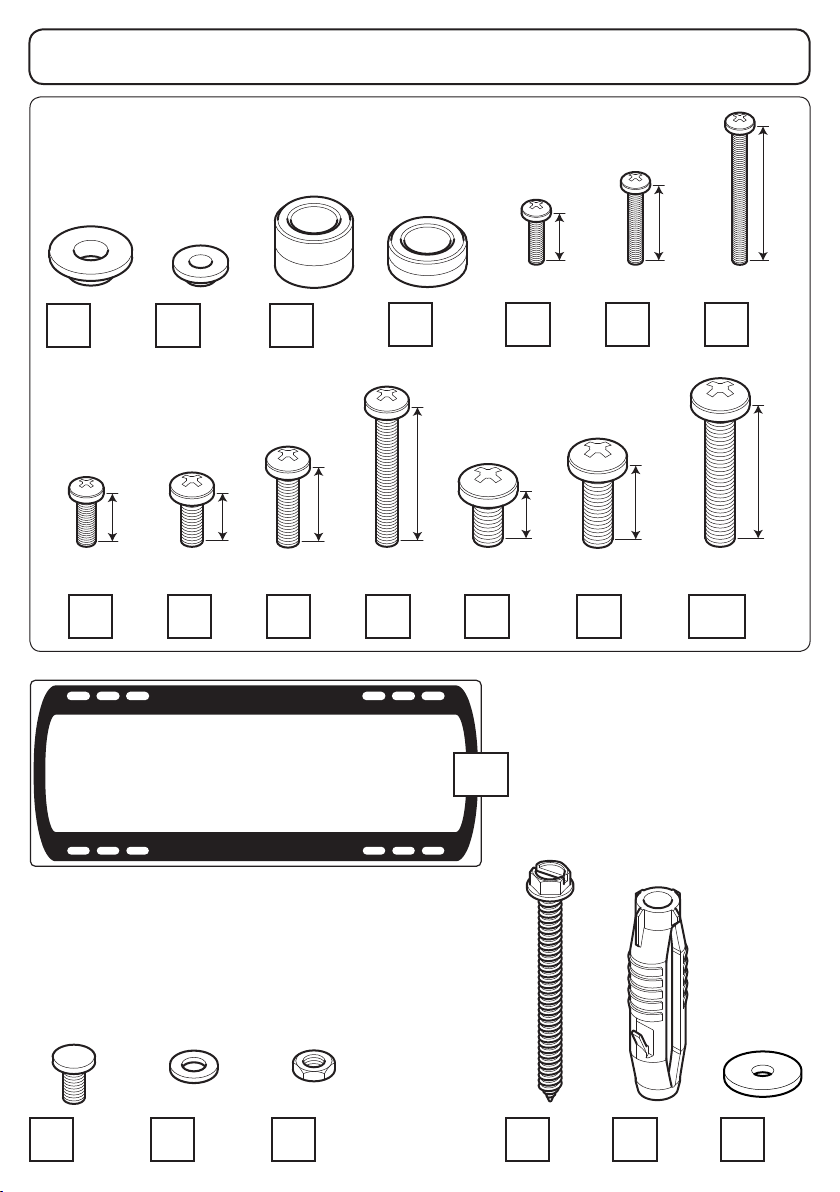

Boxed Parts
Éléments emballés
Bx4
Dx4
Ø5mm (13/64”)
Wood
Bois
Ø12mm (15/32”)
Masonry
Maҫonnerie
Stud Finder
Localisateur
de montants
10mm
13mm
Tools Recommended
Outils conseillés
C3
C2

TV Screws, Reducers and Spacers
Vis du téléviseur, raccords de réduction et cales d’écartement
M4
16mm
M4
25mm
M6
25mm
M8
25mm
J1x4 J2x4 J3x4
J4x4 J5x4 J6x4 J7x4 J8x4
I1x12 I2x4 H2x4 H1x4
Lx6 Ex8
M6
Fx8
M6
Gx16 Kx6
J10 x4 J9x4
M4
45mm
M5
16mm
M6
16mm
45mm
M6 M8
16mm
M8
45mm
Mx2
WT

Measure the TV fixing holes
Mesurez les trous de fixation du téléviseur
1
X75 - 600mm
Y75 - 400mm
TV Fixing Holes
Trous de fixation du téléviseur
If width Xis greater than 600mm or height Ygreater than 400mm
STOP installation now and contact the customer helpline.
Si la profondeur Xest supérieure à 600 mm ou que la hauteur Yest
supérieure à 400 mm, veuillez immédiatement ARRÊTER l’installation
et contacter la ligne d'assistance du service à la clientèle.
M5 =
M6 =
M8 =
J1/J2/J3
M4 =
J4
J5/J6/J7
J8/J9/J10
You are provided with diameters of TV fixing screws
Determine the screw diameter that fits and remember for step .
Vous disposez de vis de fixation de diamètres différents,
Déterminez le diamètre de vis adapté et mettez-les de côté pour l’étape .
4
3
, M4, M5, M6 and M8.
4M4, M5, M6 and M8.
3
After completing step you will have fittings left over, please keep for future reference.
Après avoir terminé l’étape , vous aurez des raccords exédentaires. Conservez-les pour plus tard.
3
3

Preparing the TV Mounting Plate
Préparez la plaque de montage du téléviseur
2
Before you can attach the TV mounting plate to your TV you need to remove the plate from your
wall mount.
Avant de pouvoir accrocher la plaque de montage à votre téléviseur, vous devez la détacher de
la plaque du mur.
Remove the TV Mounting Plate.
Retirez la plaque de montage du téléviseur
i
ii
Level Lock Screw and Washer
Ajustez la vis de serrage et la rondelle TV Mounting Plate
Plaque de montage du téléviseur
i
ii
Remove the Level Lock Screw and Washer and safely keep for step
Retirez la vis de serrage et la rondelle et conservez-les en sécurité pour l’étape
8. 8.

Use the option that fits your TV / Choisissez l’option adaptée à votre téléviseur
OPTION 1 /OPTION 1
X75mm x Y75mm
OPTION 1 /OPTION 1
X 100mm x Y100mm
X 200mm x Y100mm
X 200mm x Y200mm
X 100mm x Y200mm
OPTION 2 /OPTION 2
X 300mm x Y100mm
X 300mm x Y200mm
X 300mm x Y300mm
X 600mm x Y100mm
X 600mm x Y200mm
X 600mm x Y300mm
X 400mm x Y100mm
X 400mm x Y200mm
X 400mm x Y300mm
X 400mm x Y400mm
Xx Y
75-
400mm
75-
400mm
X 600mm x Y400mm
X 630mm x Y310mm
Xx Y
400-
600mm
75-
400mm
Y
200
mm
100
mm
75
mm
X
75mm
100mm
200mm
If in any doubt please call the customer helpline.
En cas de doute, veuillez contacter la ligne d’assistance du service à la clientèle.
If your TV fixing holes match any of the sizes shown above you will not need to use any adaptors.
Please go to step
Si les trous de fixation de votre téléviseur sont adaptés à n’importe quelle taille susmentionnée,
vous n’aurez pas besoin d'adaptateurs. Veuillez passer directement à l’étape
3.
3.

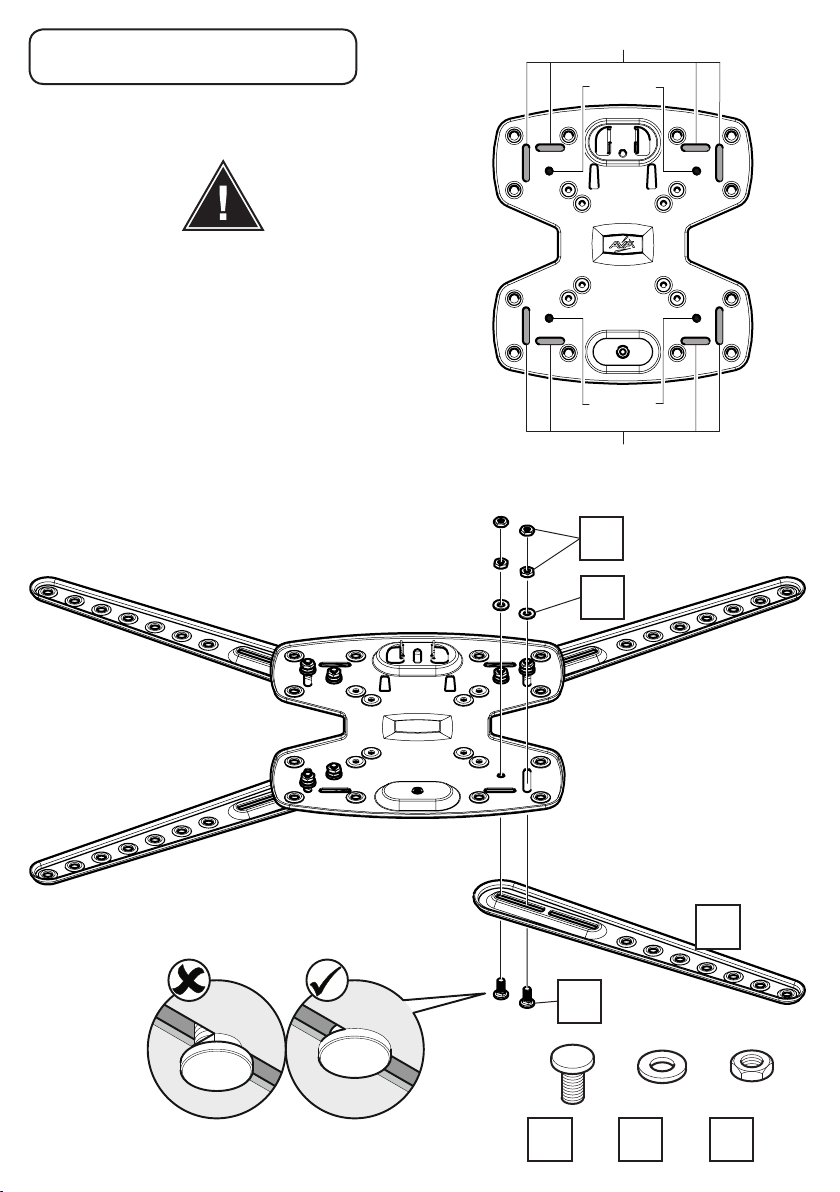

OPTION 2 /OPTION 2
When attaching adaptors Byou must
always use HOLES x4 and either of
the SLOTS.
En attachant les adaptateurs B, vous
devez toujours utiliser les 4 TROUS et
n'importe laquelle des FENTES.
Example shown is 600 x 400 fixings.
L’exemple montre des fixations de 600 x 400.
Ex8
M6
Fx8
M6
Gx16
B
E
F
G
Slots / Fentes
Holes
Trous
Slots / Fentes
Holes
Trous

Holes / Trous
Slots / Fentes
Y
X75mm - 600mm
75mm -
600mm
Adaptors Bcan be fixed in different positions in
the slots on the plate to match your TV fixing holes.
Les adaptateurs Bpeuvent être insérés dans
différentes positions dans les fentes de la plaque
pour s’adapter aux trous de fixations de votre
téléviseur.
B
Y
X
Y
X
Y
X
Y
X
Below are some common examples of how the adaptors can be
positioned to match the fixing holes on your TV.
Vous trouverez ci-dessous des exemples illustrant les différentes
positions possibles des adaptateurs pour les trous de fixation de
votre téléviseur.

Fitting the TV Mounting Plate
Ajustez la plaque de montage du téléviseur
3
TV TV TVTV
No Spacers
Aucune cale d’écartement Spacers
Cales d’écartement
For TVs with irregular / obstructed back
Pour les téléviseurs classiques ou avec
couvercle à l’arrière
For TVs with flat / unobstructed back
Pour les téléviseurs à écran plat ou
sans couvercle à l’arrière
I1/I2
If your TV has an irregular/obstructed back or if you have any issues fitting to the back of your TV
with the supplied screws, please call the customer services helpline.
Si votre téléviseur dispose d’un couvercle à l’arrière ou présente une face arrière inhabituelle, ou
si vous rencontrez des difficultés à ajuster la face arrière de votre téléviseur aux vis fournies,
veuillez contacter la ligne d'assistance du service à la clientèle.
WARNING / AVERTISSEMENT

Before you fully tighten the TV mounting plate please check that the mounting plate holes line up
with the fixing holes on the back of your TV.
Avant de serrer complètement la plaque de montage du téléviseur, veuillez vérifier que les trous
de la plaque de montage sont alignés avec ceux situés à l’arrière de votre téléviseur.
Holes do not line up and small
adjustment is required before you
fully tighten
Les trous ne sont pas alignés et
quelques ajustements sont nécessaires
avant de serrer les vis au maximum.
Holes line up and no adjustment is
required before you fully tighten
Les trous sont alignés et aucun
ajustement n’est nécessaire avant
de serrer les vis au maximum.
Attach the mounting plate to the back of your TV using suitable screw, reducer and spacer
combinations.
Fixez la plaque de fixation à l’arrière de votre téléviseur à l’aide des vis adaptées, du raccord
de réductiont et des cales d’écartement.
H 2
J1- J3
J4- J7
J8- J10
J1- J10
H 1
I 2
I 1
If required
Si nécessaire
Top
Haut
H1or H2?
Do you need
Avez-vous besoin d’un modèle H1ou H2?

WT

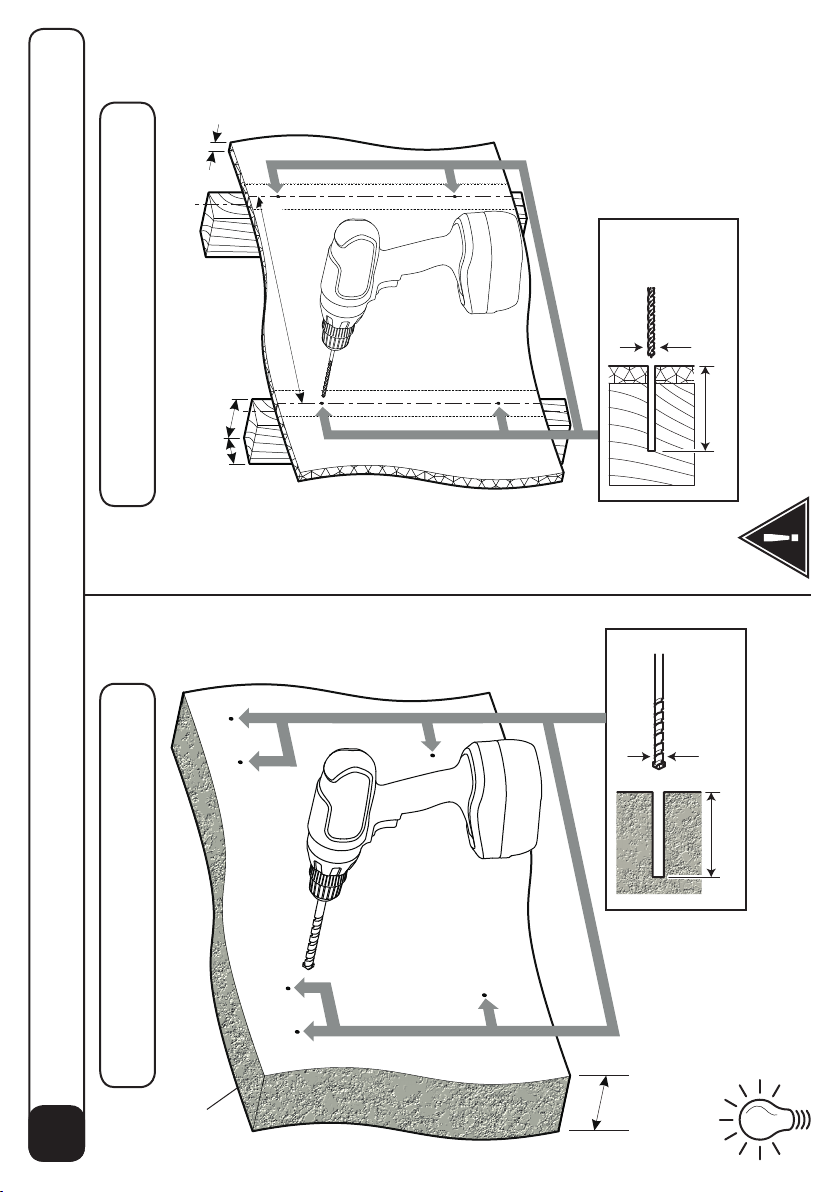

Before marking any drill points you will need to determine the wall type that you have, either Solid
Wall or Wood Stud Wall. Ensure the drilling area is free from mains services (Gas / Electric / Water).
If fixing to a solid wall it is recommended that you place the drilling template so that the Wall
Bracket Centre line is where you want the centre of your TV to be. If you need to avoid services
embedded in the wall then you may need to laterally shift the arms on the wall bracket a small
amount. See Lateral Shift Option.
If fixing to a wood stud wall you must place the drilling template so that the drilling holes are over
two wood studs. If you want the centre of your TV in a different position to the Wall Bracket Centre
Line you can laterally shift the arms on the wall bracket to ensure your TV is in the desired position.
See Lateral Shift Option.
Avant de marquer vos points de perçage, vous devez déterminer le type de mur que vous percez
(mur plein ou montants en bois). Veillez à ce que la zone que vous percez ne comporte aucun
élément technique (par exemple, gaz, électricité, eau). S’il s’agit d’un mur plein, il est conseillé de
positionner le shéma de perçage de manière à ce que le centre du support mural se trouve au
centre de l’emplacement futur de votre téléviseur. Si vous devez percer à côté d’éléments
techniques dans le mur, alors vous devrez légèrement déplacer latéralement les bras du support
mural. Voir l’option de déplacement latéral.
Si vous percez sur un montant en bois, vous devrez positionner le shéma de perçage de manière
à ce que les trous de perçage se situent au-dessus de deux montants en bois. Si vous souhaitez
que le centre de votre téléviseur soit positionné différemment par rapport au centre du support
mural, déplacez les bras du support mural latéralement pour obtenir la position souhaitée. Voir
l’option de déplacement latéral.
Before you drill make sure you are happy with the position and ensure template is level.
Avant de percer, veillez à ce que la position vous convienne et à ce que le shéma soit au niveau.
Marking Wall for Drill Points
Marquez les points de perçage sur le mur
4
For this step you will need your Wall Marking Template WT.
Pour cette étape, vous aurez besoin de votre schéma de marquage du mur WT.
To determine the exact position for your drill points use the Height Calculator app.
Follow the link to the app shown on your Wall Marking Template.
Pour déterminer la position exacte de vos points de perçage, veuillez utiliser l'application
de calcul de la hauteur. Veuillez suivre le lien indiqué vers l’application sur le schéma de
marquage du mur.

Fitting the Wall Plate Ajustez la plaque murale
5
Solid Wall /Murs pleins Wood Stud /Montants en bois
Remove dust from hole Éliminez toute trace de poussière du mur. Ensure you drill in the centre of the wood stud
Veillez à percer au centre du montant en bois.
12mm (15/32")
75mm (3")
100mm
4” Min
50 x 100mm
(2 x 4”) Min
12.5mm
(1/2”) Min
406mm (16”) - 610mm (24”)
5mm (13/64")
75mm (3")
Concrete Béton

Lx6
Lubricate screw thread with soap Lubrifiez le pas de vis avec du savon
Kx4
Kx6
K
Mx2
M
K
L
DO NOT overtighten screws. Tighten screws by hand only. NE serrez PAS trop les vis.
Serrez les vis à la main uniquement.
Lubricate screw thread with soap Lubrifiez le pas de vis avec du savon
DO NOT overtighten screws. Tighten screws by hand only. NE serrez PAS trop les vis. Serrez les vis à la main uniquement. DO NOT use wall plugs in a wood stud wall. N’utilisez PAS de cache murale dans un montant en bois

Lateral Shift (Optional)
Déplacement latéral (optionnel)
The position you have chosen for your TV might not be central between the wood studs, or you
may have to avoid services in the wall. In this case you can laterally shift the arms of the
bracket so the TV is exactly where you want it.
La position que vous avez choisie pour votre téléviseur peut ne pas être centrée sur les montants
en bois ou vous pourriez avoir à éviter des éléments techniques dans le mur. Dans ce cas,
déplacez latéralement les bras du support mural afin que votre téléviseur se situe exactement là
où vous le souhaitez.
Centre of wood stud
Centre du montant en bois
Desired TV centre line
Ligne centrale du téléviseur souhaitée
Example of Lateral Shift
Exemple de déplacement latéral
Default arm position
Position par défaut du support mural
6

iRemove
Retirer
iii
ii
iv
DO NOT overtighten
NE serrez PAS trop
Lateral Shift Procedure
Procédure de déplacement latéral
Replace
Replacer
Tilt forward and remove
Basculez vers l’avant et retirez.
Choose desired position. Align using locating pin and tilt back into place.
Choisissez la position souhaitée. Alignez à l’aide du pion de
positionnement et remettez-le en place.

Connecting the TV
Connectez le téléviseur
8
Fitting the Wall Plate Covers
Ajustez les caches de la plaque murale
7
Dx4
C3
C2
Loosen screws before fitting C3.
Re-tighten when C3 is in position.
Desserrez les vis avant d’ajuster
l'élément C3. Resserrez les vis
une fois l’élément C3 en place.
Reuse screw and washer saved in step
Réutilisez la vis et la rondelle que vous avez mises de côté lors de l’étape
2.
2.
To remove the TV, reverse this procedure.

Cable management
Gestion des câbles
9
Check all fittings are tight
Vérifiez que toutes les
fixations tiennent fermement.
Ensure cables don’t
restrict arm movement
Assurez-vous que les
câbles ne limitent pas
les mouvements du bras.
C1
i ii iii
C1
Lock Tilt (optional)
Verrouillez l’inclinaison (optionnel)
10

Loosen the Level Lock Screw, adjust your TV until it is level, then re-tighten the screw.
Desserrez la vis de serrage du niveau, ajustez votre téléviseur au niveau souhaité, puis resserrez
la vis.
TV Levelling
Mise au niveau du téléviseur
11
Arm Tension Adjustment
Réglage de la tension du bras
12
x4
Adjust if required. Set all four bolts to equal tension.
Ajuster si nécessaire. Régler les quatre boulons à la même tension.
DO NOT remove bolts.
NE PAS enlever les boulons.
