1 Allgemein
Aufbau der
Anleitung
Die Anleitung ist so angelegt, dass die Kapitel aufeinander aufbauen.
Kapitel 2: Die grundlegenden Informationen zur Sicherheit.
……..
Darstellungs-
konventionen
In dieser Anleitung werden folgende Darstellungsmittel verwendet.
Aufzählungen
Aufzählungen sind als Liste mit Spiegelstrich dargestellt.
−Eintrag 1,
−Eintrag 2.
Handlungen
Handlungsanweisungen werden durch ein vorangestelltes Dreieck angezeigt. Das Resultat
einer Handlung wird durch einen Pfeil gekennzeichnet.
Handlungsanweisung 1.
Resultat Handlung.
Handlungsanweisung 2.
Schreibweisen
Zahlen:
Dezimalzahlen werden ohne Zusatzbezeichnungen dargestellt (z. B. 123),
Hexadezimalzahlen werden mit der Zusatzbezeichnung hex dargestellt (z. B. 00hex).
Querverweise
Querverweise geben an, wo weiterführende Informationen zum Thema zu finden sind.
Symbole
Achtung!
Dieses Symbol kennzeichnet einen Sicherheitshinweis, der unbedingt beachtet
werden muss.
Hinweis
Dieses Symbol kennzeichnet allgemeine Hinweise.
Abkürzungen
BNI
DPP
E/A-Port
EMV
FE
IOL
LSB
MSB
SPDU
Balluff Network Interface
Direct Parameter Page
Digitaler Ein-/Ausgangsport
Elektromagnetische Verträglichkeit
Funktionserde
IO-Link
Least Significant Bit - Bit mit dem niedrigsten Stellenwert
Most Significant Bit - Bit mit dem höchsten Stellenwert
Service Protocol Data Unit

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
6
2 Sicherheit
Bestimmungs-
gemäße
Verwendung
Das BNI IOL-… dient als dezentrales Sensor-Eingangs/Ausgangsmodul, das über eine IO-
Link-Schnittstelle an eine übergeordnete IO-Link-Masterbaugruppe angebunden wird.
Installation und
Inbetriebnahme
Achtung!
Installation und Inbetriebnahme dürfen nur von geschultem Fachpersonal
durchgeführt werden. Qualifiziertes Personal sind Personen, die mit der
Installation und dem Betrieb des Produkts vertraut sind und die für diese
Tätigkeit erforderlichen Qualifikationen besitzen. Bei einem Schaden aufgrund
eines unerlaubten Eingriffs oder unzulässigen Gebrauchs erlöschen Garantie
und Gewährleistung des Herstellers. Der Bediener muss sicherstellen, dass
geeignete Sicherheits- und Unfallverhütungsvorschriften eingehalten werden.
Allgemeine
Sicherheits-
anweisung
Inbetriebnahme und Prüfung
Vor Inbetriebnahme ist die Betriebsanleitung sorgfältig zu lesen.
Das System darf nicht in Anwendungen eingesetzt werden, in denen die Sicherheit von
Personen von der Funktion des Geräts abhängt.
Zugelassenes Personal
Installation und Inbetriebnahme dürfen nur von geschultem Fachpersonal durchgeführt
werden.
Bestimmungsgemäße Verwendung
Garantie- und Haftungsansprüche gegenüber dem Hersteller erlöschen bei Schäden durch:
−unbefugte Eingriffe
−nicht bestimmungsgemäße Verwendung
−Verwendung, Installation, Handhabung entgegen den Vorschriften dieser
Betriebsanleitung
Verpflichtungen des betreibenden Unternehmens
Das Gerät ist eine Einrichtung der EMV Klasse A. Dieses Gerät kann ein HF-Rauschen
verursachen. Der Bediener muss geeignete Vorsichtsmaßnahmen ergreifen. Das Gerät darf
nur mit einer zugelassenen Stromversorgung betrieben werden. Nur zugelassene Kabel
verwenden.
Störungen
Bei defekten und nicht behebbaren Gerätestörungen das Gerät außer Betrieb setzen und
gegen unbefugte Benutzung sichern.
Die bestimmungsgemäße Verwendung ist nur gewährleistet, wenn das Gehäuse vollständig
montiert ist.
Beständigkeit
gegenüber
aggressiven
Stoffen
Achtung!
Die BNI-Module haben grundsätzlich eine gute Chemikalien- und
Ölbeständigkeit. Beim Einsatz in aggressiven Medien (z.B. Chemikalien, Öle,
Schmier- und Kühlstoffe jeweils in hoher Konzentration (d.h. zu geringer
Wassergehalt)) ist die Materialbeständigkeit vorab applikationsbezogen zu
überprüfen. Im Falle eines Ausfalles oder einer Beschädigung der BNI-Module
bedingt durch solch aggressive Medien bestehen keine Mängelansprüche
Gefährliche
Spannung
Achtung!
Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen.
Hinweis
Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht
vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs
jederzeit ohne vorherige Benachrichtigung zu ändern.

www.balluff.com
7
3 Erste Schritte
Anschluss-
übersicht

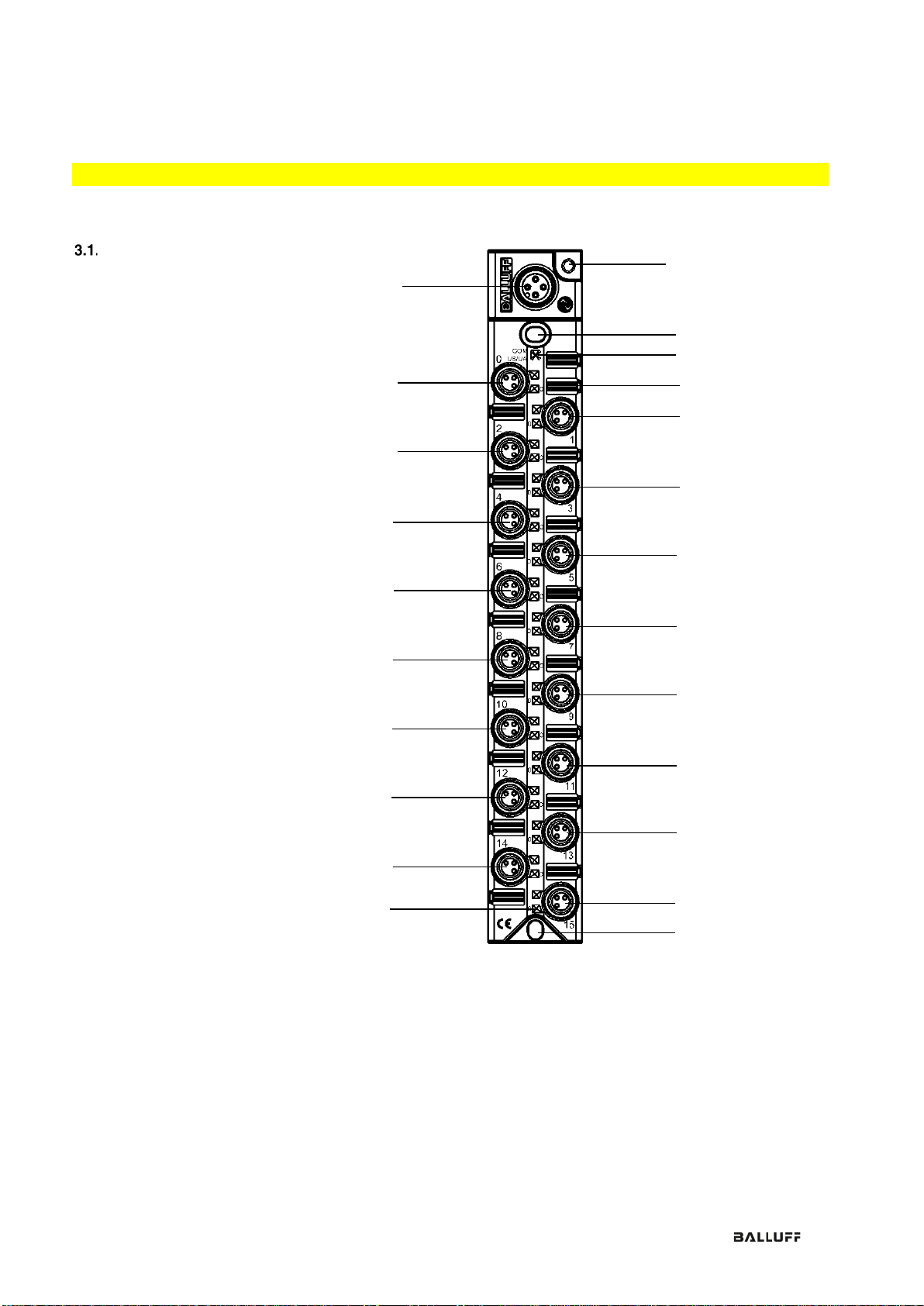

Abbildung 3-1: Anschlussübersicht BNI IOL-302-002-Z046
1 Erdanschluss
2 Befestigungsbohrung
3 Status LED: Kommunikation
4 Beschriftungsschild
5 Port 1
6 Port 3
7 Port 5
8 Port 7
9 Port 9
10 Port 11
11 Port 13
12 Port 15 Erweiterungsport
13 Pin/Port LED: Signalstatus
14 Port 14
15 Port 12
16 Port 10
17 Port 8
18 Port 6
19 Port 4
20 Port 2
21 Port 0
22 IO-Link Schnittstelle
1
2
3
4
5
6
7
9
13
14
19
20
22
8
10
11
12
2
15
16
17
18
21

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
8
3 Erste Schritte
Mechanische
Anbindung
Die BNI IOL-Module werden mit 2 Schrauben max. M4 und 2 Unterlegscheiben befestigt.
Elektrische
Anbindung
Die BNI IOL-302-002-Z046 Module benötigen keinen separaten Versorgungsspannungs-
Anschluss. Die Bereitstellung der Versorgungsspannung erfolgt über die IO-Link
Schnittstelle, durch die übergeordnete IO-Link Masterbaugruppe.
Funktionserde
Die Module sind mit einem Erdanschluss versehen.
Erdanschluss BNI IOL-..
Hinweis!
Die Verbindung des FE-Anschlusses vom Gehäuse zur Maschine muss
niederohmig und möglichst kurz sein.
IO-Link
Anbindung
Die IO-Link-Anbindung wird über einen M12-Stecker (A-kodiert, Stift) hergestellt.
IO-Link (M12, A-kodiert, Stift)
Pin Anforderung
1
Versorgungsspannung Controller US, +24 V
2
Versorgungsspannung Aktor UA, +24 V
3
GND, Bezugspotential
4
C/Q, IO-Link Datenübertragungskanal

www.balluff.com
9
3 Erste Schritte
Sensor Hub
anschließen

Schutzleiter mit FE-Anschluss verbinden, falls vorhanden.
Die ankommende IO-Link-Leitung an Sensor-Hub anschließen.
Hinweis
Die Anbindung an die übergeordnete IO-Link-Masterbaugruppe erfolgt mit einem
standardisierten Sensorkabel. Höchstens 20 m.
Modulvarianten
Sensor Hub Variante
Digitaler Port
BNI IOL-302-002-Z046
IN / OUT
Sensor-/ Aktor-
schnittstelle
Standard Ein- /Ausgang M8
Pin
Funktion
IN / OUT
1
+24V
4
Input / Output
3 0V
Hinweis
Für die digitalen Eingänge gilt die Eingangskennlinie nach EN 61131-2 Typ 3
Hinweis
Nicht belegte Port-Buchsen müssen mit Blindkappen versehen werden, damit die
Schutzart IP67 gewährleistet bleibt.
Erweiterungsport
Erweiterungsport (M8, Buchse)
Bei deaktivierter Erweiterungsfunktion verhält sich der Port wie eine Sensor-/Aktor
Schnittstelle.
Pin
Funktion
IN / OUT
1 +24V
4
Kommunikation
3 0V
Hinweis
Die Anbindung an das/den zu erweiternde Device-/Sensor, erfolgt mit einem
standardisierten Sensorkabel. Höchstens 20 m.

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
10
4 Allgemeine Konfiguration
Erweiterungsport
Das Modul BNI IOL-302-002-Z046 bietet die Möglichkeit den Steckplatz Nr. 15
unterschiedlich zu verwenden. Standardeinstellung ist die Verwendung als digitaler
E/A-Steckplatz, wobei Pin 4 als digitaler Eingang oder Ausgang genutzt werden kann.
Über einen entsprechenden Eintrag im Parameter mit dem Index 55hex kann dieser
Steckplatz als Erweiterungsport verwendet werden. Hiermit ist es möglich über den
Steckplatz Nr. 7 eines der folgenden Module zu betreiben.
•BNI IOL-104-002-Z046
Konfiguration des
Erweiterungsport
55hex
Konfiguration Wert Index 55hex
BNI IOL-302-002-Z046
0
BNI IOL-302-002-Z046 mit BNI IOL-104-002-Z046
1
Hinweis
Das Command "Factory reset" hat keinen Einfluß auf die Konfiguration des
Erweiterungsport.
Hinweis
Die Prozessdatenlänge ist abhängig von der Konfiguration.
Die Konfiguration des Erweiterungsport kann über den Parameter 55
hex
durchgeführt
werden (Tabelle). Wenn die Datenhaltung oder die Validierung verwendet wird, muss über
die Validierung (identisch) konfiguriert werden. Je nach System muss die Device ID
eingetragen werden (Tabelle Parameterdaten) oder die Device ID wird aus der IODD
ausgelesen.
Seriennummer
setzen 54hex
Die Seriennummer hat den default Wert 16x00
hex.
Um den Master Validierungsmodus "Identität" verwenden zu können, kann mit diesem
Parameter eine Seriennummer gesetzt werden.
Dadurch wird verhindert, dass ein Device an einen falschen Master Port angeschlossen
wird.

www.balluff.com
11
5 Konfiguration: "Erweiterung aus"
IO-Link Daten
BNI IOL-302-002-Z046 Erweiterung aus
Übertragungsrate
COM2 (38,4 kBaud)
Minimale Zykluszeit
4,0 ms
Prozessdatenlänge
2 Byte Eingang, 2 Byte Ausgang
Prozessdaten /
Eingangsdaten
Byte 0 1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Beschreibung
Eingang Port 7 Pin 4 Eingang Port 6 Pin 4 Eingang Port 5 Pin 4 Eingang Port 4 Pin 4 Eingang Port 3 Pin 4 Eingang Port 2 Pin 4 Eingang Port 1 Pin 4 Eingang Port 0 Pin 4
Eingang Port 15 Pin 4 Eingang Port 14 Pin 4 Eingang Port 13 Pin 4 Eingang Port 12 Pin 4 Eingang Port 11 Pin 4 Eingang Port 10 Pin 4
Eingang Port 9 Pin 4 Eingang Port 8 Pin 4
Prozessdaten /
Ausgangsdaten
Byte 0 1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Beschreibung
Ausgang Port 7 Pin 4 Ausgang Port 6 Pin 4 Ausgang Port 5 Pin 4 Ausgang Port 4 Pin 4 Ausgang Port 3 Pin 4 Ausgang Port 2 Pin 4 Ausgang Port 1 Pin 4 Ausgang Port 0 Pin 4
Ausgang Port 15 Pin 4 Ausgang Port 14 Pin 4 Ausgang Port 13 Pin 4 Ausgang Port 12 Pin 4 Ausgang Port 11 Pin 4 Ausgang Port 10 Pin 4
Ausgang Port 9 Pin 4 Ausgang Port 8 Pin 4

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
12
5 Konfiguration: "Erweiterung aus"
Parameterdaten
/ Bedarfsdaten
DPP
ISDU
Parameter
Daten-
breite
Zugriffs-
rechte
Default-Wert
Index
Index
Sub-
index
Identification Data
07hex
Vendor ID 2 Byte
Read only
0378hex
08hex
09hex
Device ID 3 Byte 05 0D 20hex
0Ahex
0Bhex
10hex
0
Vendor Name
-
BALLUFF
11hex
0
Vendor text
-
www.balluff.com
12hex 0
Product
Name
-
BNI IOL-302-002-Z046
13hex
0
Product ID - BNI00AU
14hex
0
Product text
-
Sensor/Aktor hub M8
15hex 0 Seriennummer 16 Byte 0hex
16hex 0 Hardware
Revision
17hex 0 Firmware
Revision
18hex 0 Application
Specific Tag 32 Byte 0hex
DPP
ISDU
Parameter
Daten-
breite
Zugriffsrechte
Default-
Wert
Index
Index
Sub-
index
Parameter Data
40
hex
64
0
1-16
Invertierung der
Eingänge
2 Byte Read / Write 0hex
41
hex
65
0
1-16
Konfig. Ein-/Ausgänge 2 Byte Read / Write 0hex
42
hex
66
0
1-16
Sicherer Zst. Pin 4 4 Byte Read / Write 0hex
44
hex
68
0
1-24
Spg. Überwachung 3 Byte Read -
45
hex
69
0
1-16
Überwachung
Ausgänge
2 Byte Read -
46
hex
70
0
1-16
Aktorwarnung 2 Byte Read -
54
hex
84
0 Seriennummer 16 Byte Read / Write 16x00hex
55
hex
85
0 Erweiterungsport 1 Byte Read / Write -

www.balluff.com
13
5 Konfiguration: "Erweiterung aus"
Invertierung der
Eingänge 40hex
Byte
0
1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Invertierung Port 7 Pin 4 Invertierung Port 6 Pin 4 Invertierung Port 5 Pin 4 Invertierung Port 4 Pin 4 Invertierung Port 3 Pin 4 Invertierung Port 2 Pin 4 Invertierung Port 1 Pin 4 Invertierung Port 0 Pin 4
Invertierung Port 15 Pin 4 Invertierung Port 14 Pin 4 Invertierung Port 13 Pin 4 Invertierung Port 12 Pin 4 Invertierung Port 11 Pin 4 Invertierung Port 10 Pin 4
Invertierung Port 9 Pin 4 Invertierung Port 8 Pin 4
Invertierung Port (x):
0 – Normal
1 – Invertiert.
Konfiguration
Ein-/Ausgänge
41hex
Byte
0
1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Richtung Port 7 Pin 4 Richtung Port 6 Pin 4 Richtung Port 5 Pin 4 Richtung Port 4 Pin 4 Richtung Port 3 Pin 4 Richtung Port 2 Pin 4 Richtung Port 1 Pin 4 Richtung Port 0 Pin 4
Richtung Port 15 Pin 4 Richtung Port 14 Pin 4 Richtung Port 13 Pin 4 Richtung Port 12 Pin 4 Richtung Port 11 Pin 4 Richtung Port 10 Pin 4
Richtung Port 9 Pin 4 Richtung Port 8 Pin 4
Richtung Port (x):
0 – Eingang
1 – Ausgang
Sicherer
Zustand der
Ausgänge 42hex
Mit dem Parameter des sicheren Zustands ist es möglich, die Ausgänge für den Fehlerfall zu
konfigurieren. Wenn keine IO-Link Kommunikation möglich ist, oder das "valid flag" der
Ausgangsprozessdaten durch den Master nicht gesetzt wurde, nimmt jeder Ausgang den
konfigurierten Zustand an. Für jeden Pin können folgende Zustände konfiguriert werden.
Byte
0
1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Sub
Index
4 3 2 1 8 7 6 5
Beschreibung
Sicherer Zustand Port 3 Pin 4 Sicherer Zustand Port 2 Pin 4 Sicherer Zustand Port 1 Pin 4 Sicherer Zustand Port 0 Pin 4 Sicherer Zustand Port 7 Pin 4 Sicherer Zustand Port 6 Pin 4 Sicherer Zustand Port 5 Pin 4
Sicherer Zustand Port 4 Pin 4

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
14
5 Konfiguration: "Erweiterung aus"
Byte 2 3
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Sub
Index
12 11 10 9 16 15 14 13
Beschreibung
Sicherer Zustand Port 11 Pin 4 Sicherer Zustand Port 10 Pin 4
Sicherer Zustand Port 9 Pin 4 Sicherer Zustand Port 8 Pin 4
Sicherer Zustand Port 15 Pin 4 Sicherer Zustand Port 14 Pin 4 Sicherer Zustand Port 13 Pin 4 Sicherer Zustand Port 12 Pin 4
Value
Output State
bin
dec
00
0
Ausgang ist 0V
01
1
Ausgang ist 24V
10 2 Aktueller Zustand wird gehalten
11 3 Nicht zulässig

www.balluff.com
15
5 Konfiguration: "Erweiterung aus"
Spannungs-
überwachung
44hex
Byte 0 1
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Kurzschluss Port 7 Pin 1 Kurzschluss Port 6 Pin 1 Kurzschluss Port 5 Pin 1 Kurzschluss Port 4 Pin 1 Kurzschluss Port 3 Pin 1 Kurzschluss Port 2 Pin 1 Kurzschluss Port 1 Pin 1 Kurzschluss Port 0 Pin 1
Kurzschluss Port 15 Pin 1 Kurzschluss Port 14 Pin 1 Kurzschluss Port 13 Pin 1 Kurzschluss Port 12 Pin 1 Kurzschluss Port 11 Pin 1 Kurzschluss Port 10 Pin 1
Kurzschluss Port 9 Pin 1 Kurzschluss Port 8 Pin 1
Byte 2
Bit
7
6
5
4
3
2
1
0
Sub
Index
20 19 17
Beschreibung
- - -
-
Ausgänge aus
(UA zu gering)
Unterspannung UA
-
Unterspannung US
Überwachung
der Ausgänge
45hex
Byte 0 1
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Kurzschluss Port 7 Pin 4 Kurzschluss Port 6 Pin 4 Kurzschluss Port 5 Pin 4 Kurzschluss Port 4 Pin 4 Kurzschluss Port 3 Pin 4 Kurzschluss Port 2 Pin 4 Kurzschluss Port 1 Pin 4 Kurzschluss Port 0 Pin 4
Kurzschluss Port 15 Pin 4 Kurzschluss Port 14 Pin 4 Kurzschluss Port 13 Pin 4 Kurzschluss Port 12 Pin 4 Kurzschluss Port 11 Pin 4 Kurzschluss Port 10 Pin 4
Kurzschluss Port 9 Pin 4 Kurzschluss Port 8 Pin 4
Aktorwarnung
46hex
Byte 0 1
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Warnung Port 7 Pin 4 Warnung Port 6 Pin 4 Warnung Port 5 Pin 4 Warnung Port 4 Pin 4 Warnung Port 3 Pin 4 Warnung Port 2 Pin 4 Warnung Port 1 Pin 4 Warnung Port 0 Pin 4
-
Warnung Port 14 Pin 4 Warnung Port 13 Pin 4 Warnung Port 12 Pin 4 Warnung Port 11 Pin 4 Warnung Port 10 Pin 4
Warnung Port 9 Pin 4 Warnung Port 8 Pin 4

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
16
6 Konfiguration: erweitert mit BNI IOL-104-002-Z046
IO-Link Daten
BNI IOL-302-002-Z046 erweitert mit BNI IOL-104-002-Z046
Übertragungsrate COM2 (38,4 kBaud)
Minimale Zykluszeit
4,5 ms
Prozessdatenlänge
4 Byte Eingang, 2 Byte Ausgang
Prozessdaten /
Eingangsdaten
Byte 0 1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Beschreibung
Eingang Port 7 Pin 4 Eingang Port 6 Pin 4 Eingang Port 5 Pin 4 Eingang Port 4 Pin 4 Eingang Port 3 Pin 4 Eingang Port 2 Pin 4 Eingang Port 1 Pin 4 Eingang Port 0 Pin 4
-
Eingang Port 14 Pin 4 Eingang Port 13 Pin 4 Eingang Port 12 Pin 4 Eingang Port 11 Pin 4 Eingang Port 10 Pin 4
Eingang Port 9 Pin 4 Eingang Port 8 Pin 4
Byte 2 3
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Erweiterungsport
Beschreibung
Eingang Port 7 Pin 4 Eingang Port 6 Pin 4 Eingang Port 5 Pin 4 Eingang Port 4 Pin 4 Eingang Port 3 Pin 4 Eingang Port 2 Pin 4 Eingang Port 1 Pin 4 Eingang Port 0 Pin 4
Eingang Port 15 Pin 4 Eingang Port 14 Pin 4 Eingang Port 13 Pin 4 Eingang Port 12 Pin 4 Eingang Port 11 Pin 4 Eingang Port 10 Pin 4
Eingang Port 9 Pin 4 Eingang Port 8 Pin 4

www.balluff.com
17
6 Konfiguration: erweitert mit BNI IOL-104-002-Z046
Prozessdaten /
Ausgangsdaten
Byte 0 1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Beschreibung
Ausgang Port 7 Pin 4 Ausgang Port 6 Pin 4 Ausgang Port 5 Pin 4 Ausgang Port 4 Pin 4 Ausgang Port 3 Pin 4 Ausgang Port 2 Pin 4 Ausgang Port 1 Pin 4 Ausgang Port 0 Pin 4
-
Ausgang Port 14 Pin 4 Ausgang Port 13 Pin 4 Ausgang Port 12 Pin 4 Ausgang Port 11 Pin 4 Ausgang Port 10 Pin 4
Ausgang Port 9 Pin 4 Ausgang Port 8 Pin 4

Balluff Network Interface / IO-Link BNI IOL-302-002-Z046
www.balluff.com
18
6 Konfiguration: erweitert mit BNI IOL-104-002-Z046
Parameterdaten
/ Bedarfsdaten
DPP
ISDU
Parameter
Daten-
breite
Zugriffs-
rechte
Default-Wert
Index
Index
Sub-
index
Identification Data
07hex
Vendor ID 2 Byte
Read only
0378hex
08hex
09hex
Device ID 3 Byte 05 0D 21hex
0Ahex
0Bhex
10hex
0
Vendor Name
-
BALLUFF
11hex
0
Vendor text
-
www.balluff.com
12hex 0 Product
Name -
BNI IOL-302-002-Z046
with BNI IOL-104-002-
Z046
13hex 0 Product ID - BNI00AU
with BNI00AY
14hex 0 Product text -
Sensor/Actor hub M8
extended with Sensor
hub M8
15hex 0 Seriennummer 16 Byte 0hex
16hex 0 Hardware
Revision
17hex 0 Firmware
Revision
18hex
0 Application
Specific Tag 32 Byte 0hex
DPP
ISDU
Parameter
Daten-
breite
Zugriffsrechte
Default-
Wert
Index
Index
Sub-
index
Parameter Data
40
hex
64
0
1-16
Invertierung der
Eingänge
4 Byte Read / Write 0hex
41
hex
65
0
1-16
Konfig. Ein-/Ausgänge 2 Byte Read / Write 0hex
42
hex
66
0
1-16
Sicherer Zst. Pin 4 4 Byte Read / Write 0hex
44
hex
68
0
1-48
Spg. Überwachung 6 Byte Read -
45
hex
69
0
1-16
Überwachung
Ausgänge
2 Byte Read -
46
hex
70
0
1-16
Aktorwarnung 2 Byte Read -
54
hex
84
0 Seriennummer 16 Byte Read / Write 16x00hex
55
hex
85
0 Erweiterungsport 1 Byte Read / Write 1hex

www.balluff.com
19
6 Konfiguration: erweitert mit BNI IOL-104-002-Z046
Invertierung
der Eingänge
40hex
Byte 0 1
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Invertierung Port 7 Pin 4 Invertierung Port 6 Pin 4 Invertierung Port 5 Pin 4 Invertierung Port 4 Pin 4 Invertierung Port 3 Pin 4 Invertierung Port 2 Pin 4 Invertierung Port 1 Pin 4 Invertierung Port 0 Pin 4
-
Invertierung Port 14 Pin 4 Invertierung Port 13 Pin 4 Invertierung Port 12 Pin 4 Invertierung Port 11 Pin 4 Invertierung Port 10 Pin 4
Invertierung Port 9 Pin 4 Invertierung Port 8 Pin 4
Byte 2 3
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Sub
Index
24 23 22 21 20 19 18 17 32 31 30 29 28 27 26 25
Erweiterungs Port
Beschreibung
Invertierung Port 7 Pin 4 Invertierung Port 6 Pin 4 Invertierung Port 5 Pin 4 Invertierung Port 4 Pin 4 Invertierung Port 3 Pin 4 Invertierung Port 2 Pin 4 Invertierung Port 1 Pin 4 Invertierung Port 0 Pin 4
Invertierung Port 15 Pin 4 Invertierung Port 14 Pin 4 Invertierung Port 13 Pin 4 Invertierung Port 12 Pin 4 Invertierung Port 11 Pin 4 Invertierung Port 10 Pin 4
Invertierung Port 9 Pin 4 Invertierung Port 8 Pin 4
Invertierung Port (x):
0 - Normal
1 - Invertiert
Konfiguration
Ein-/Ausgänge
41hex
Byte 0 1
Bit 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
Sub
Index
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Beschreibung
Richtung Port 7 Pin 4 Richtung Port 6 Pin 4 Richtung Port 5 Pin 4 Richtung Port 4 Pin 4 Richtung Port 3 Pin 4 Richtung Port 2 Pin 4 Richtung Port 1 Pin 4 Richtung Port 0 Pin 4
-
Richtung Port 14 Pin 4 Richtung Port 13 Pin 4 Richtung Port 12 Pin 4 Richtung Port 11 Pin 4 Richtung Port 10 Pin 4
Richtung Port 9 Pin 4 Richtung Port 8 Pin 4
Richtung Port (x):
0 - Eingang
1 - Ausgang
