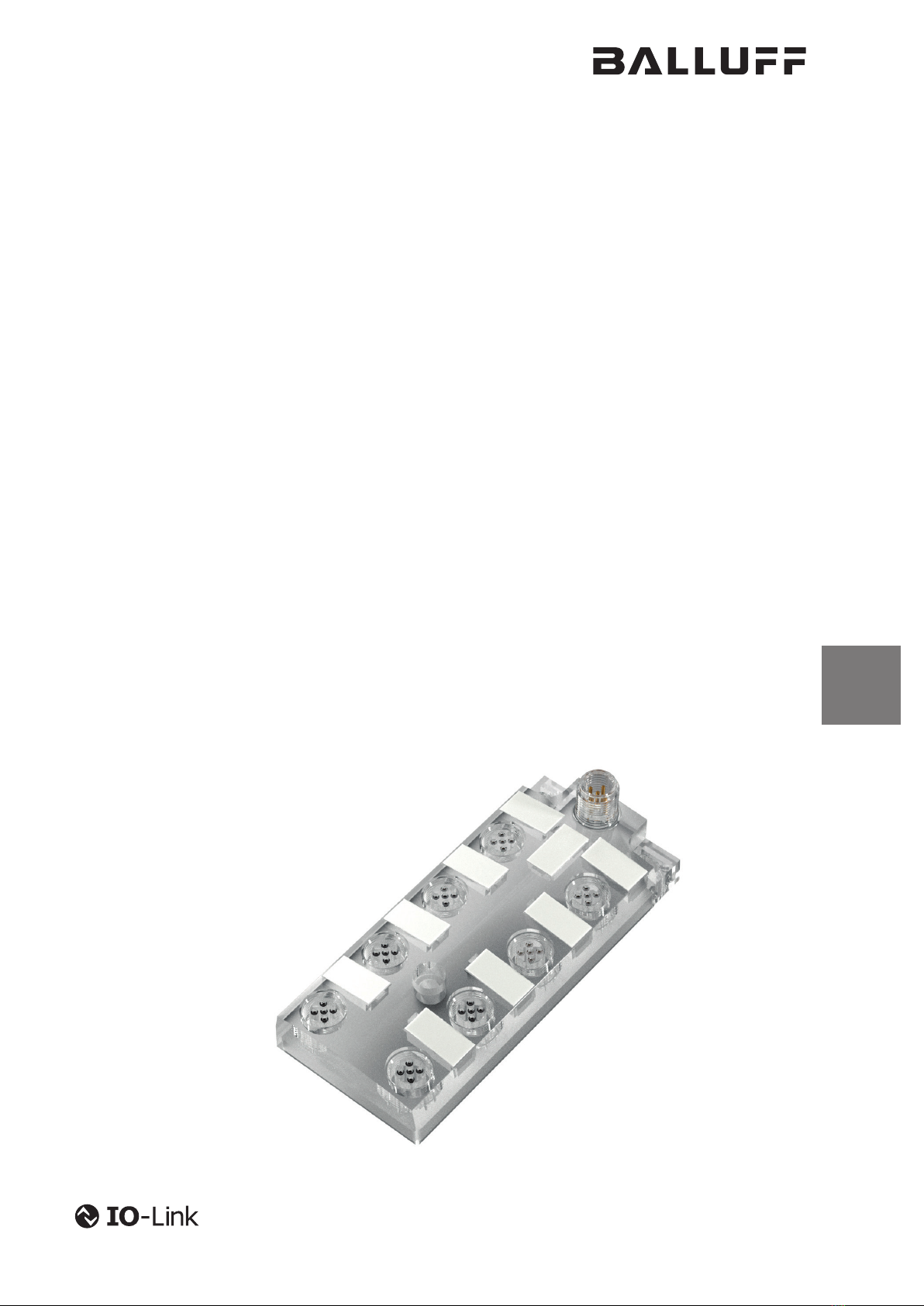

Balluff BNI IOL-104-011-K006 User manual

BNI IOL-104-011-K006
deutsch Betriebsanleitung
english User’s Guide

www.balluff.com

BNI IOL-104-011-K006
Betriebsanleitung
deutsch

www.balluff.com

www.balluff.com 3deutsch
1 Benutzerhinweise zu dieser Anleitung 5
1.1 Gültigkeit 5
1.2 Mitgeltende Dokumente 5
1.3 Verwendete Symbole und Konventionen 5
1.4 Bedeutung der Warnhinweise 5
1.5 Verwendete Fachbegriffe und Abkürzungen 5
2 Sicherheitshinweise 6
2.1 Bestimmungsgemäße Verwendung 6
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 6
2.3 Allgemeine Sicherheitshinweise 6
3 Lieferumfang, Transport und Lagerung 7
3.1 Lieferumfang 7
3.2 Transport 7
3.3 Lagerbedingungen 7
4 Produktbeschreibung 8
4.1 Aufbau 8
4.2 Funktion 9
4.3 Anzeigeelemente 9
4.4 Bedruckung 9
5 Einbau und Anschluss 10
5.1 Einbau 10
5.2 Elektrischer Anschluss 10
5.2.1 Spannungsversorgung 10
5.2.2 IO-Link-Schnittstelle 10
5.2.3 Digitaler Eingangs-Port 10
5.3 Schirmung und Kabelverlegung 11
6 Inbetriebnahme und Betrieb 12
6.1 Inbetriebnahme 12
6.2 Betrieb 12
6.3 Reinigung 12
6.4 Wartung 12
7 IO-Link-Konfiguration 13
7.1 Prozessdatenprofil 13
7.2 IO-Link-Parameter 13
7.2.1 Identifikationsdaten – DPP 13
7.2.2 Identifikationsdaten – ISDU 13
7.2.3 Parameterdaten – ISDU 14
7.3 Fehlercodes 15
7.4 Events 15
8 IO-Link-Funktionen 16
8.1 IO-Link Version 1.0 / 1.1 16
8.2 Datenhaltung 16
8.3 Blockparametrierung 16
8.4 Rücksetzen auf Werkseinstellungen 16
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

4deutsch
9 Reparatur, Demontage und Entsorgung 17
9.1 Reparatur 17
9.2 Demontage 17
9.3 Entsorgung 17
10 Technische Daten 18
10.1 Umgebungsbedingungen 18
10.2 Elektrische Merkmale 18
10.3 Elektrischer Anschluss 18
10.4 Schnittstelle 18
10.5 Material 18
10.6 Mechanische Merkmale 18
10.7 Zulassungen und Kennzeichnungen 18
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 5deutsch
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch folgender Balluff Netzwerkschnitt-
stellen:
– BNI IOL-104-011-K006
Bestellcode: BNI00J0
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2022, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Zahlen ohne weitere Kennzeichnung sind Dezimalzahlen
(z. B. 23). Hexadezimale Zahlen werden mit vorangestell-
tem 0x dargestellt (z. B. 0x12AB).
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser Anlei-
tung und die beschriebenen Maßnahmen zur Vermeidung
von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
1.5 Verwendete Fachbegriffe und Abkürzungen
C/Q Schalt- und Kommunikationsleitung
DPP Direct Parameter Page
E-Port Digitaler Eingangsport
EMV Elektromagnetische Verträglichkeit
FE Funktionserde
GND Elektrische Masse, 0 V
IODD IO-Device-Description
IOL IO-Link
ISDU IO-Link-Parameter (Index Service Data Unit)
LSB Least Significant Bit
MSB Most Significant Bit
USSensorversorgung
1 Benutzerhinweise zu dieser Anleitung
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

6deutsch
2.1 Bestimmungsgemäße Verwendung
Die Balluff Netzwerkschnittstelle BNI IOL-104-011-K006 ist
für den Einsatz als dezentrales Hub-Modul zum Anschluss
von digitalen Sensoren im Industriebereich vorgesehen.
Dabei handelt es sich um ein IO-Link-Gerät, das über
IO-Link mit der übergeordneten IO-Link-Masterbaugruppe
kommuniziert.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur dann zugesichert, wenn das
Produkt ausschließlich wie in der Betriebsanleitung und
den mitgeltenden Dokumenten beschrieben sowie unter
Einhaltung der technischen Spezifikationen und Anforde-
rungen und nur mit geeignetem Original Balluff Zubehör
verwendet wird.
Andernfalls liegt eine nichtbestimmungsgemäße Verwen-
dung vor. Diese ist nicht zulässig und führt zum Verlust von
Gewährleistungs- und Haftungsansprüchen gegenüber
dem Hersteller.
2.2 Vernünftigerweise vorhersehbare
Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
– im Lebensmittelbereich
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Produkts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Die BNI-Module haben grundsätzlich eine gute Chemika-
lien- und Ölbeständigkeit. Beim Einsatz in aggressiven
Medien (z.B. Chemikalien, Öle, Schmier- und Kühlstoffe)
jeweils in hoher Konzentration (etwa durch geringen Was-
sergehalt) ist die Materialbeständigkeit vorab applikations-
bezogen zu überprüfen. Im Falle eines Ausfalls oder einer
Beschädigung der BNI-Module, bedingt durch solch
aggressive Medien, bestehen keine Mängelansprüche.
2 Sicherheitshinweise
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 7deutsch
3.1 Lieferumfang
– IO-Link-Modul
– 4 × Schutzmutter (BAM CS-XA-002-M12-A)
– 1 × Beschriftungsschilder (BAM IA-XA-004-4x6-Y)
– Montageanleitung
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite18).
3 Lieferumfang, Transport und Lagerung
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

8deutsch

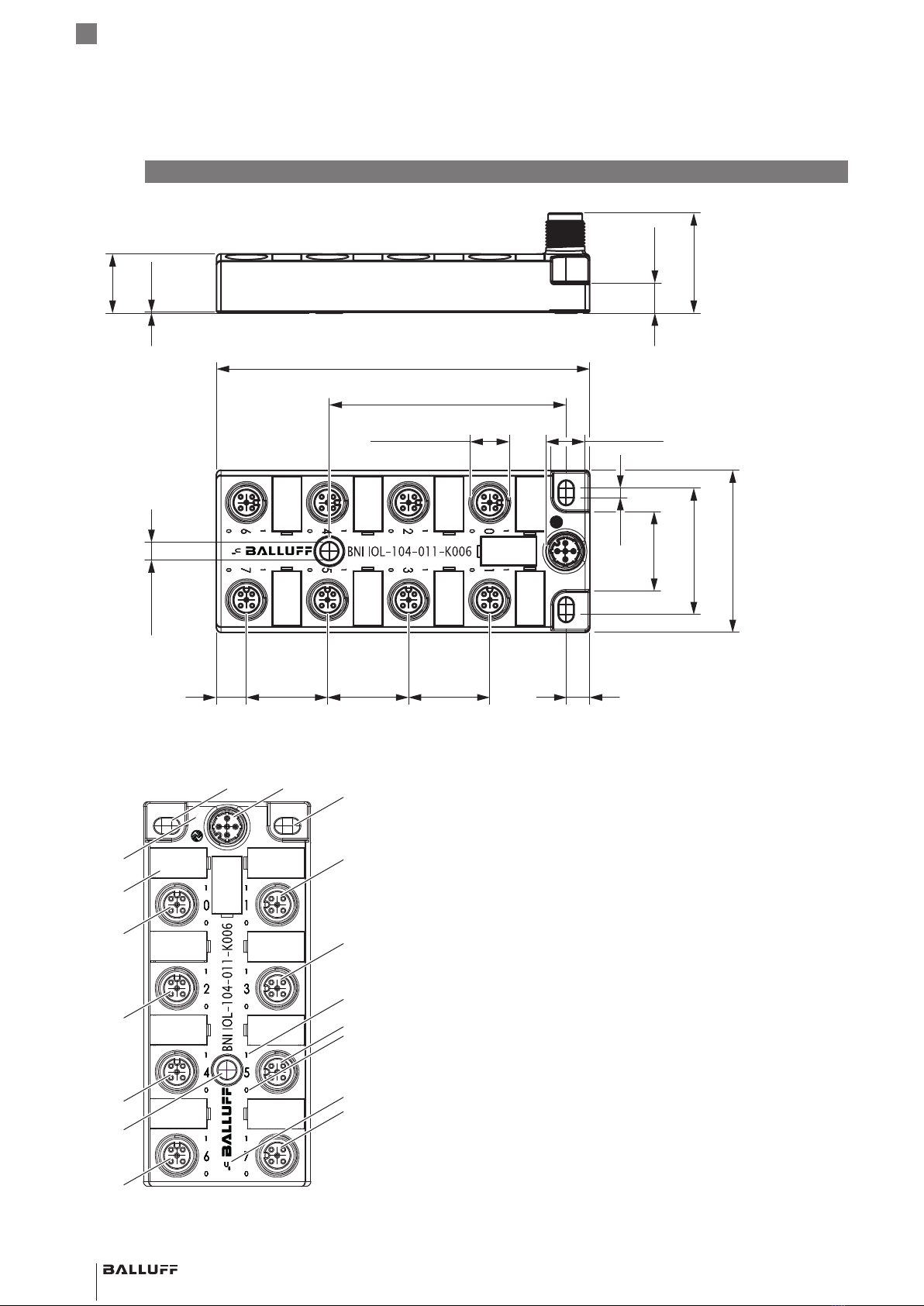

4 Produktbeschreibung
115
18.3
9.3
30.8
50
39
24.5
3
Ø 5.5 0.3
25 25 259.2 7.3
73
M12×1 (8x) M12×1
Bild 4-1: Abmessungen
4.1 Aufbau
5
4
3
6
9
1
1 2
7
8
15
1
14
11
10
12
13
1Befestigungsloch
2IO-Link-Schnittstelle
3Standard-Eingangs-Port 1
4Standard-Eingangs-Port 3
5Status-LED1: Eingang (Pin2)
6Standard-Eingangs-Port 5
7Status-LED0: Eingang (Pin4)
8Status LED: Versorgung Sensoren US
9Standard-Eingangs-Port7
10 Standard-Eingangs-Port6
11 Standard-Eingangs-Port4
12 Standard-Eingangs-Port2
13 Standard-Eingangs-Port0
14 Beschriftungsschild
15 Status-LED: IO-Link
Bild 4-2: Geräteübersicht
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 9deutsch

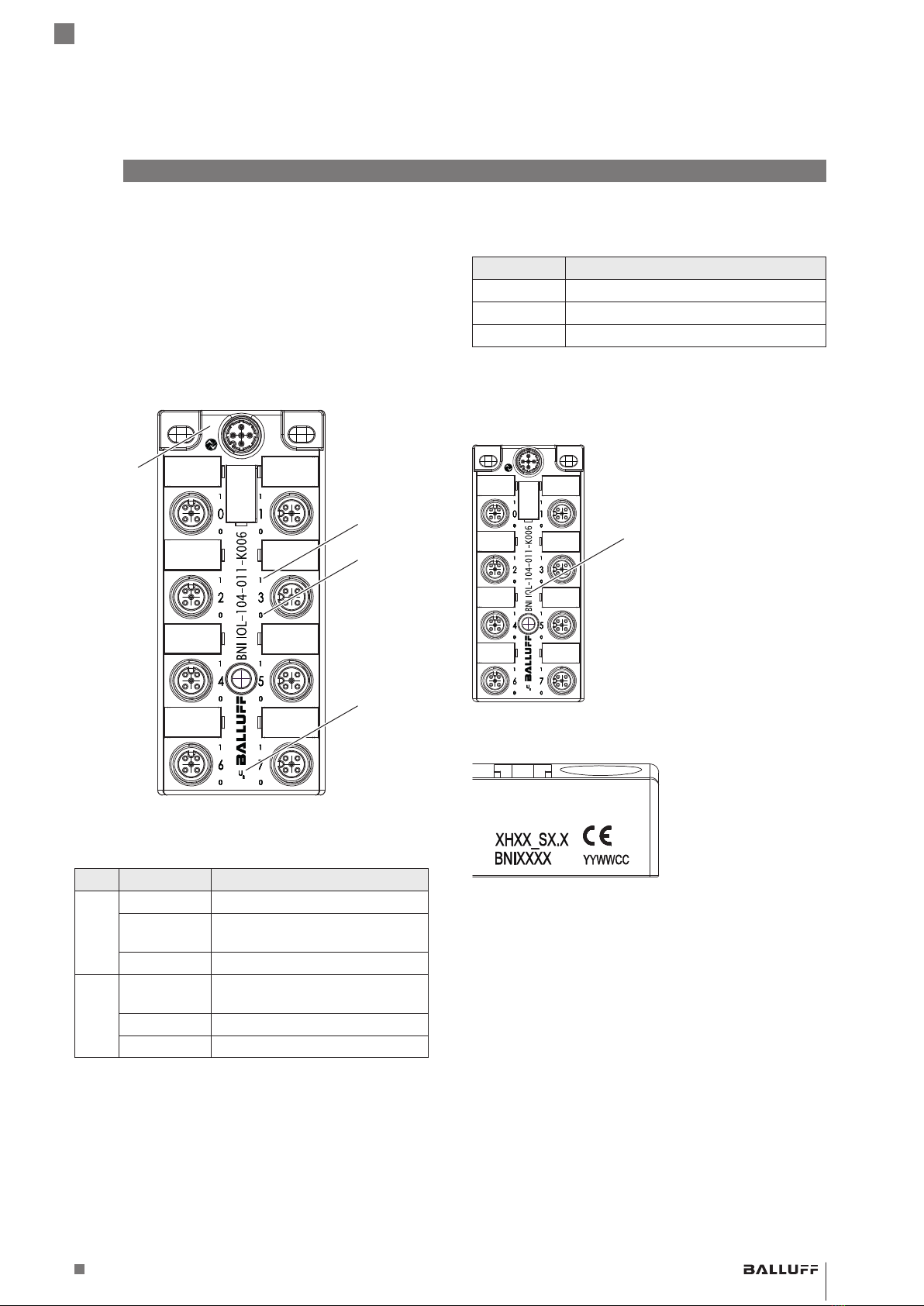

4.2 Funktion
Die IO-Link-Hubs verfügen über acht Eingangs-Ports mit
insgesamt 16Eingängen. Die Anbindung an die überge-
ordnete Masterbaugruppe erfolgt über das IO-Link-Proto-
koll.
Funktional ist das Hub-Modul vergleichbar mit einer passi-
ven Verteilbox: Aufnahme von digitalen Signalen und
Weitergabe über die IO-Link-Schnittstelle.
4.3 Anzeigeelemente
Bild 4-3:
LED 1
LED 0
IOL
US
Anzeigeelemente
Modulstatus-LEDs
LED Anzeige Bedeutung
USGrün statisch Spannung im Nennbereich
Grün, schnell
blinkend
Betriebsspannung des Geräts ist
zu niedrig (<18V).
Aus Modul ist ohne Spannung
IOL Grün, nega-
tiv gepulst
IO-Link-Kommunikation ist aktiv.
Das Gerät ist bereit.
Grün statisch Keine Kommunikation
Aus Modul ist ohne Spannung
Tab. 4-1: Status-LEDs
4Produktbeschreibung (Fortsetzung)
LEDs der digitalen Eingänge (LED0, Eingang Pin4
und LED1, Eingang Pin2)
Anzeige Bedeutung
Gelb statisch Eingangssignal = 1
Rot statisch Kurzschluss der Sensorversorgung
Aus Eingangssignal = 0
Tab. 4-2: LEDs der digitalen Eingänge
4.4 Bedruckung
Frontseitig
Bild 4-4:
Typ
Bedruckung frontseitig
Seitlich
1) 2)
3) 4)
1Hardwareversion
2) Softwareversion
3) Bestellcode
4) Fertigungsdatum und Ländercode
Bild 4-5: Bedruckung seitlich (Beispiel)
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

10 deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite8.
Befestigungszubehör finden Sie unter
www.balluff.com auf der Produktseite.
►Das Modul mit 3×M4-Schrauben unter Verwendung
der Befestigungslöcher (siehe Bild 4-2 auf Seite8)
befestigen.
Voraussetzungen zum Einhalten der Schutzart:
Zur Einhaltung der Schutzart IP67 müssen alle Stecker und
Verschlusskappen ordnungsgemäß angeschlossen und
das Anzugsdrehmoment von 0,6Nm eingehalten werden
(siehe Datenblätter von Steckverbindungen und Ver-
schlusskappen).

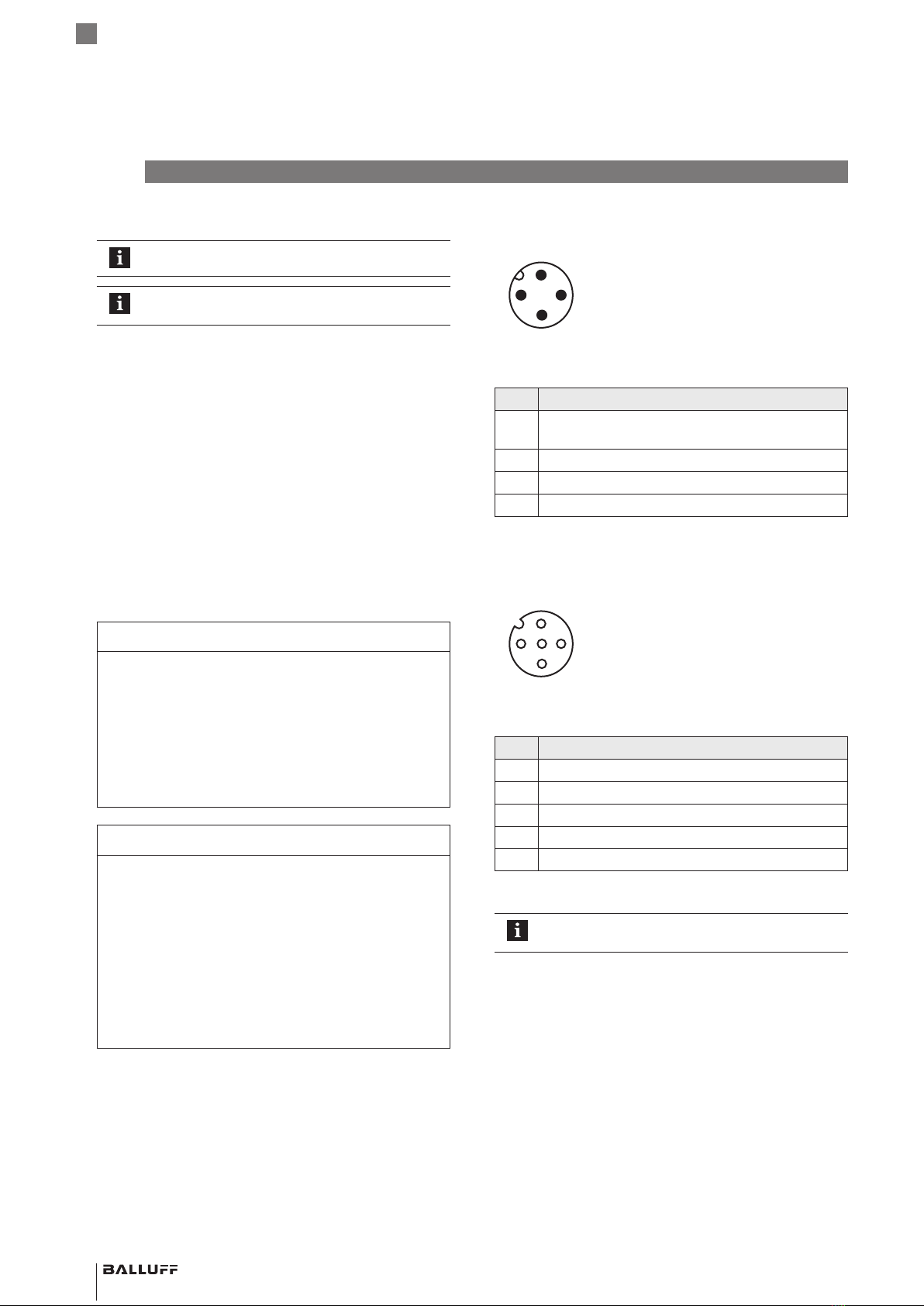

5.2 Elektrischer Anschluss
5.2.1 Spannungsversorgung
ACHTUNG
Überstrom
Defekte oder fehlende Sicherungen in der Spannungsver-
sorgung für das Gerät führt zu dessen Beschädigung.
►Eine Sicherung oder ein intelligentes Netzteil
(Stromüberwachung mit Auslegung auf maximal 4A)
verwenden.
►Die ankommende IO-Link-Leitung an den Sensor-
Hub anschließen.
ACHTUNG
Funktionsverlust und Schäden am Gerät
Unfachgemäßer Aufbau, z. B. durch fehlerhaften
Anschluss oder falsche Polarität der Anschlüsse, kann zu
Funktionsverlust oder einer Beschädigung des Produkts
führen.
►Maßnahmen treffen, um einen fehlerhaften Anschluss
oder eine Verpolung zu verhindern.
►Herumhantieren an den Anschlüssen verhindern.
►Niemals eine Spannung von 36V an den Anschlüs-
sen überschreiten.
Die Bereitstellung der Versorgungsspannung für das Modul
erfolgt über die IO-Link-Schnittstelle vom übergeordnete
IO-Link-Master.
►Die ankommende IO-Link-Leitung an Sensor-Hub
anschließen.
5 Einbau und Anschluss
5.2.2 IO-Link-Schnittstelle
Bild 5-1:
4
3
1
2
Draufsicht auf M12-Stecker, A-codiert
Pin Signal
1 Betriebsspannung für das Modul und die ange-
schlossenen Sensoren, 24VDC
2 –
3 GND, Bezugspotential
4 C/Q, IO-Link-Datenübertragungskanal
Tab. 5-1: Pinbelegung IO-Link-Schnittstelle
5.2.3 Digitaler Eingangs-Port
Bild 5-2:
3
5
4
2
1
Draufsicht auf M12-Buchse, A-codiert
Pin Signal
1 +24V, Sensorversorgung
2 Digitaler Eingang2
3 GND, Sensorversorgung
4 Digitaler Eingang1
5 –
Tab. 5-2: Pinbelegung Digitaler Eingangs-Port
Für die digitalen Sensoreingänge, siehe Richtlinie
über Eingänge EN 61131-2, Typ 3.
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 11deutsch
5Einbau und Anschluss (Fortsetzung)
5.3 Schirmung und Kabelverlegung
Schirmung
Der Anschluss an den übergeordneten IO-Link-Master
erfolgt mit einem Standard-Sensorkabel.
Die Anbindung von digitalen Sensoren an den beschriebe-
nen Hub erfolgt mit standardisierten, ungeschirmten
Sensorkabeln.
Kabellänge
Das IO-Link-Anschlusskabel darf max. 20Meter lang sein.
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

12 deutsch
6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn das BNI-Modul Teil
eines Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Einstellbare Parameter prüfen und ggf. das BNI neu
konfigurieren.
Insbesondere nach dem Austausch des BNI oder
der Reparatur durch den Hersteller die korrekten
Werte prüfen.
6.2 Betrieb
Hinweise zum Betrieb
– Funktion des BNI und aller damit verbundenen Kompo-
nenten regelmäßig prüfen.
– Zur Erhaltung der Schutzart kann es je nach Betriebs-
bedingungen notwendig sein, regelmäßig die Anzugs-
momente der Stecker und Verschlusskappen zu prüfen
und ggf. nachzuziehen (siehe Kapitel5.1 auf
Seite10).
– Bei Funktionsstörungen den Hub außer Betrieb neh-
men.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.3 Reinigung
Das Produkt darf nur in ausgeschaltetem Zustand gereinigt
werden.
►Das Produkt regelmäßig reinigen.
Die Reinigungsintervalle hängen von den Umgebungsbe-
dingungen und der Häufigkeit der Nutzung ab.
6.4 Wartung
Das Produkt ist wartungsfrei.
6 Inbetriebnahme und Betrieb
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 13deutsch
Das Modul muss in die Steuerung eingebunden werden.
Dazu dient die entsprechende IODD-Datei.
Die IODD kann kostenlos unter
www.balluff.com heruntergeladen werden.
Nachfolgend werden Parameter zur notwendigen Konfigu-
ration des digitalen Hubs beschrieben.
7.1 Prozessdatenprofil
PDInput (2Byte)
Byte0 Byte1
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
Eingang
Port7–Pin4
Eingang
Port6–Pin4
Eingang
Port5–Pin4
Eingang
Port4–Pin4
Eingang
Port3–Pin4
Eingang
Port2–Pin4
Eingang
Port1–Pin4
Eingang
Port0–Pin4
Eingang
Port7–Pin2
Eingang
Port6–Pin2
Eingang
Port5–Pin2
Eingang
Port4–Pin2
Eingang
Port3–Pin2
Eingang
Port2–Pin2
Eingang
Port1–Pin2
Eingang
Port0–Pin2
7.2 IO-Link-Parameter
7.2.1 Identifikationsdaten – DPP
Name Index Zugriff Länge Datentyp Data
Storage
Default
Vendor Name 0x0007 (7) R 2Byte STRING n/a 0x0378
Vendor Text 0x0008 (8) R STRING n/a
Product Name 0x0009 (9) R 3Byte STRING n/a 0x050112
Product ID 0x000A (10) R STRING n/a
Product Text 0x000B (11) R STRING n/a
Tab. 7-1: Identifikationsdaten – DPP
7.2.2 Identifikationsdaten – ISDU
Name Index Sub-
index
Zugriff Länge Datentyp Data
Storage
Default
Vendor Name 0x0010 (16) 0 R 7Byte STRING n/a Balluff
Vendor Text 0x0011 (17) 0 R 15Byte STRING n/a www.balluff.com
Product Name 0x0012 (18) 0 R […] STRING n/a BNI IOL-104-
011-K006
Product ID 0x0013 (19) 0 R […] STRING n/a BNI00J0
Product Text 0x0014 (20) 0 R […] STRING n/a Sensor Hub M12
Serial Number 0x0015 (21) 0 R 16Byte STRING n/a
Hardware Revision 0x0016 (22) 0 R 2Byte STRING n/a
Firmware Revision 0x0017 (23) 0 R ≤10 Byte STRING n/a
Application Specific Tag 0x0018 (24) 0 R/W ≤32Byte STRING Ja „***“
Tab. 7-2: Identifikationsdaten – ISDU
7 IO-Link-Konfiguration
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

14 deutsch
7.2.3 Parameterdaten – ISDU
Name Index Sub-
index
Zugriff Länge Datentyp Data
Storage
Default
Invertierung der Ein-
gänge
0x0040 (64) 1…16 R/W 2Byte BOOL Ja 0
Spannungsüberwa-
chung
0x0044 (68) 1…9 R 2Byte BOOL n/a –
Seriennummer 0x0054 (84) 0 R/W 16Byte STRING Nein –
Tab. 7-3: Parameterdaten – ISDU
Invertierung der Eingänge
Byte0 Byte1
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
Subindex
8 7 6 5 4 3 2 1 16 15 14 13 12 11 10 9
Invertierung
Port7–Pin4
Invertierung
Port6–Pin4
Invertierung
Port5–Pin4
Invertierung
Port4–Pin4
Invertierung
Port3–Pin4
Invertierung
Port2–Pin4
Invertierung
Port1–Pin4
Invertierung
Port0–Pin4
Invertierung
Port7–Pin2
Invertierung
Port6–Pin2
Invertierung
Port5–Pin2
Invertierung
Port4–Pin2
Invertierung
Port3–Pin2
Invertierung
Port2–Pin2
Invertierung
Port1–Pin2
Invertierung
Port0–Pin2
Invertierung Port (x):
– 0 = normal
– 1 = invertiert
Spannungsüberwachung
Byte0 Byte1
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
Subindex
8 7 6 5 4 3 2 1 – – – – – – – 9
Kurzschluss
Port7–Pin1
Kurzschluss
Port6–Pin1
Kurzschluss
Port5–Pin1
Kurzschluss
Port4–Pin1
Kurzschluss
Port3–Pin1
Kurzschluss
Port2–Pin1
Kurzschluss
Port1–Pin1
Kurzschluss
Port0–Pin1
– – – – – – –
Unterspannung
US
Seriennummer setzen
Das Seriennummer-Register ist per Default leer.
Um den Master-Validierungsmodus Identität verwenden zu
können, kann mit diesem Parameter eine Seriennummer
gesetzt werden.
Dadurch wird verhindert, dass ein Device an einen falschen
Master-Port angeschlossen wird.
8IO-Link-Konfiguration (Fortsetzung)
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 15deutsch
7.3 Fehlercodes
Fehlercode Beschreibung
0x8011 Index not available
0x8012 Subindex not available
0x8023 Access denied
0x8033 Parameter length overrun
0x8034 Parameter length underrun
0x8035 Function not available
Tab. 7-4: Fehlercodes
7.4 Events
Event-Code Beschreibung
0x5111 Low sensor voltage (US)
0x7710 Short circuit
Tab. 7-5: Events
8IO-Link-Konfiguration (Fortsetzung)
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

16 deutsch
Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge-
führten Funktionen.
8.1 IO-Link Version 1.0 / 1.1
Dieses Device kann mit einem IO-Link-Master nach der
IO-Link-Version 1.0 sowie Version1.1 betrieben werden.
Versionspezifische Funktionen (wie z.B. Datenhaltung nur
in Version 1.1) werden nur in Verbindung mit einem geeig-
neten IO-Link-Master unterstützt.
8.2 Datenhaltung
Jeder IO-Link-Master der IO-Link-Version1.1 verfügt über
einen Datenspeicher, auf dem ein Abbild der IO-Link-
Device-Konfiguration abgelegt werden kann. Im Fall eines
Gerätetausches wird die hinterlegte Konfiguration automa-
tisch auf das neue Gerät übertragen, wodurch minimale
Ausfallzeiten garantiert werden.
Um die Datenhaltung zu verwenden, muss die Validierung
eingeschaltet werden. Informationen zu der Konfigurierung
der Datenhaltung und Validierung entnehmen Sie bitte der
Bedienungsanleitung des jeweiligen IO-Link-Masters.
8.3 Blockparametrierung
Das Device unterstützt die Blockparametrierung, bei der
sämtliche Parameter in einem Datenblock konsistent von
einer Steuerung oder einem Konfigurationstool auf das
Device gespielt werden können.
8.4 Rücksetzen auf Werkseinstellungen
Das Device kann auf Werkseinstellungen zurückgesetzt
werden, indem das System Command Restore Factory
Settings ausgeführt wird.
System Command Restore Factory Settings
ausführen
►Index2 Subindex0 mit 0x0082 beschreiben.
8 IO-Link-Funktionen
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

www.balluff.com 17deutsch
9.1 Reparatur
Reparaturen am Produkt dürfen nur von Balluff durchge-
führt werden.
Sollte das Produkt defekt sein, nehmen Sie Kontakt mit
unserem Service-Center auf.
9.2 Demontage
►Gerät nur in spannungsfreiem Zustand demontieren!
9.3 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
9 Reparatur, Demontage und Entsorgung
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub

18 deutsch
Die Angaben sind typische Werte bei 24VDC und Raum-
temperatur.
Das Modul ist sofort betriebsbereit.
Weitere Daten finden Sie unter www.balluff.com
auf der Produktseite.
10.1 Umgebungsbedingungen
Umgebungstemperatur1) −5…+55°C
Lagertemperatur −25…+70°C
Schutzart
(inverschraubtem Zustand)
IP67
10.2 Elektrische Merkmale
Versorgung2)
Betriebsspannung 18…30,2VDC
Restwelligkeit <1%
Stromaufnahme ohne Last ≤ 65mA
Digitale E/A-Eigenschaften
Eingang Typ1, Typ31)
Ausgangsstrom
Sensorversorgung (Pin1)
≤200mA (tempera-
turabhängig)
10.3 Elektrischer Anschluss
IO-Link-Schnittstelle/Port M12, A-codiert, 4-polig,
Stecker
Eingangs-Ports 8 × M12, A-codiert,
4-polig, Buchse
10.4 Schnittstelle
IO-Link-Version 1.1
Datenübertragungsrate COM2 (38,4 kBit/s)
Minimale Zykluszeit 3,5ms
Prozessdatenlänge 2Byte (Eingang)
10.5 Material
Gehäusematerial Kunststoff, transparent
10.6 Mechanische Merkmale
Befestigung 3-Loch-Schrauben-
befestigung
Abmessungen (B × H × T) 50×115×30,8mm
Gewicht ca. 90g
1) für UL: begrenzt auf 50°C
2) für UL: nur Class-2-Spannungsquelle
10.7 Zulassungen und Kennzeichnungen
File: E319845
Enclosure rating: Type1
Ambient temperature: 50°C
Supply from Class 2 source
Mit dem CE-Zeichen bestätigen wir,
dass unsere Produkte den
Anforderungen der aktuellen
EU-Richtlinie entsprechen.
Nähere Informationen zu Richtlinien, Zulassungen
und Normen finden Sie unter www.balluff.com
auf der Produktseite.
10 Technische Daten
955536_AA ∙ DE ∙ G22; Änderungen vorbehalten.
BNI IOL-104-011-K006
Netzwerkschnittstelle – digitaler Hub
