Basko Healthcare Swing Phase Lock 2 User manual
Gebruiksaanwijzing
Gebrauchsanleitung
Manual
Mode d’emploi
Swing Phase Lock 2
BASKO HEALTHCARE
Postbus 2194, 1500 GD
Zaandam - Netherlands
IQ88003 / Stand: 10/2016
Basko Healthcare
1505 HX Zaandam
Fax: +31 (0) 75 - 612 63 73
Internet: www.basko.com
Pieter Lieftinckweg 16
Tel.: +31 (0) 75 - 613 15 13
E-mail: verkoop@basko.com
Nederlands
Deutsch
English
Français
NLDEENGFR
3Basko Healthcare Swing Phase Lock 2
Nederlands
............................................................. 4
Beoogd gebruik van het product / Indicaties ..................................... 4
Indicaties ................................................................ 4
Contra indicaties .......................................................... 4
Functie eigenschappen / overige voorwaarden / inzetgebied ........................ 5
Functies....................................................................... 5
Technische eigenschappen SPL 2 .............................................. 5
Technische eigenschappen SPC ................................................5
Technische eigenschappen Satelliet.............................................5
Reinigingsinstructies / Desinfecteer instructies .................................. 6
Onderhoudsinstructies ......................................................... 6
Gebruikte materialen........................................................... 6
................................................. 6
Opbouw van de orthese .......................................................6
Maat nemen ...............................................................6
Orthesen constructie ........................................................7
Scharnier uitlning .........................................................7
Dynamische pasfase ..........................................................7
Functie controle ............................................................7
Afstellen activering ver- en ontgrendeling .......................................7
Satellietfuncties............................................................8
Satellietkabel inkorten.......................................................8
Controle van alle functies...................................................... 10
Verpakkingsinhoud ........................................................... 11
Overzicht onderdelen ......................................................... 12
Onderdelen SPL 2 scharnier ..................................................12
Onderdelen SPC-scharnier ...................................................13
Onderdelen Satelliet .......................................................14
NL
4 5Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Uw behandelend arts is degene die de orthese heeft voorgeschreven en de
behandelduur bepaald. De door de arts gestelde dagelijkse gebruiksduur
dient nauwkeurig nageleefd te worden. Het gebruik van orthesen dient
onder de supervisie van de arts te gebeuren. Het vakpersoneel, welke het
systeemscharnier inbouwt en aanpast, is verantwoordelijk voor het correct
functioneren van de scharnieren. Bij huidproblemen, doorbloedingproblemen,
ongewoonlijke pijn of overige complicaties, die naar uw mening naar het product
te herleiden zijn, dient u direct contact op te nemen met uw behandelend arts of
orthopedisch instrumentmaker.
Beoogd gebruik van het product / Indicaties
Met de inzet van het Swing Phase Lock 2 orthesen kniescharnier wordt een optimale verzorging van
een succesvolle therapeutische behandeling. Een andere inzet van het scharnier is niet toegestaan.
Voor een correcte toepassing is het gebruik in combinatie met de satelliet in een orthese vereist.
Het scharniersysteem mag enkel worden toegepast in ondersteunende orthesen (KAFO / KO). Het
B inzet in een
monolaterale orthesen constructie is het maximaal toegestane patiëntengewicht 100 kg.
Indicaties
SPL 2 orthese kniescharnier bilateraal en monolateraal:
■Apoplexie (CVA) (ICD10: I64) ■Paralyse (ICD10: G83.9)
■Multiple sclerose (ICD10: G35) ■Parese (perifeer) (ICD10: G83.9)
■Myopathie (ICD10: G72.9) ■Poliomyelitis (ICD10: A80)
Contra indicaties
SPL 2 orthese kniescharnier bilateraal: SPL 2 orthese kniescharnier monolateraal:
■Flexie contractuur > 10° (ICD10: M24.59) ■Flexie contractuur > 5° (ICD10: M24.59)
■Tuberzit orthese ■Tuberzit orthese
■Heupcontractuur (ICD10: M24.59) ■Heupcontractuur (ICD10: M24.59)
■Spasme (ICD10: R25.2) ■Patiëntengewicht > 100kg
■Spasme (ICD10: R25.2)
■Valgus foutstand (ICD10: M21.00/Q74.9)
■Varus foutstand (ICD10: M21.10/Q74.9)
Functie eigenschappen / overige voorwaarden / inzetgebied
Het scharniersysteem is bedoeld de verminderde of totale uitval van de kniestrek functie te
Het scharniersysteem is niet geschikt voor gebruik in het water en mag evenmin blootgesteld worden
aan temperaturen boven de 50°C.
Belangrk
worden.
Functies
Technische eigenschappen SPL 2
De techniek van het SPL 2 scharnier (Swing Phase Lock) ofwel zwaaifase vergrendeling, berust op de
Het SPL 2 scharnier is uitsluitend bestemd voor laterale montage en is geschikt voor aansluiting op
19 mm systeemstangen. Het gewicht bedraagt 340 gram.
Technische eigenschappen SPC
De techniek van het SPC (Swing Phase Control) ofwel zwaaifase controle maakt het regelen /
geschikt voor
aansluiting op 19 mm systeemstangen. Het gewicht bedraagt 190 gram.
Technische eigenschappen Satelliet
Het SPL 2 scharnier kan met de satelliet handmatig worden bediend. De satelliet wordt met de
meegeleverde montageplaat op het bovenbeen deel van de orthese bevestigt.
NL
6 7Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Orthesen constructie
In principe is iedere bouwvorm geschikt. Er moet rekening worden gehouden met een voldoende
mogelkheid tot aanpassen van de exiestand
Als het scharnier in een vezelversterkte kunststof constructie wordt gebruikt, moet het SPL 2 scharnier
worden gedemonteerd. Hiervoor wordt de satelliet van het scharnier losgehaald - de binnenkabel
achter de hendel van het functie unit (H) loshaken en de IQ stelschroeven (D) losdraaien en vervolgens
de afstelschroef met kabel uit het scharnierhuis trekken - en het functie unit (H) kan naar binnen
(E)
en het scharnier worden afgedicht met Stick Wax (art. nr. 990035) om vervorming te voorkomen. In
dat geval kunnen ook de orthesestang afstandhouder (art. nr. 029860) gebruikt worden. Deze worden
Scharnier uitlning
kunnen de scharnier afdekplaten (B)
Dynamische pasfase
Functie controle
Voorafgaand aan het passen dient de juiste instellingen van het scharnier
gecontroleerd te worden.
■De hendel van de functie unit (H) moet op de aangegeven positie staan
zoals afgebeeld, wanneer de satelliet in de eerste modus staat. Eventueel
aanpassen met de instelschroef (F) op het SPL 2.
■
vergrendeld wanneer de satelliet in de automatische modus is ingesteld.
Afstellen activering ver- en ontgrendeling
De instelling van de hoek voor ver- en ontgrendeling kan worden ingesteld/
afgelezen op het bedieningsmechanisme.
■Loshalen van de schroef en verschuiving van het pendelgewicht
■Loshalen van de schroef en verschuiving van het pendelgewicht
1. Automatische vergrendeling
2. Permanente ontgrendeling
3. Permanente vergrendeling
vergrendeling modus en dient daardoor omhoog in de automatische vergrendeling geduwd te worden.
Reinigingsinstructies / Desinfecteer instructies
Het SPL 2 scharnier mag niet gevet, geolied of anderszins gesmeerd worden. Voor het reinigen mag
uitsluitend wasbenzine (geen aceton, verdunningen of terpentine, etc.) of luchtdruk gebruikt worden.
Onderhoudsinstructies
Gebruikte materialen
SPL 2 scharnier: behuizing: RvS; functie unit: messing; scharnierafdekking: ABS kunststof
SPC-scharnier: behuizing: RvS; scharnierafdekking en stootstift: ABS kunststof
Opbouw van de orthese
Maat nemen
Het gipsmodel dient genomen te worden met het been in volledige extensie. Het strekken dient echter
(art. nr. IQ150) wordt opgebouwd, dient het vierkant, met de
Modus 1 Modus 2 Modus 3
NL
8 9Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2

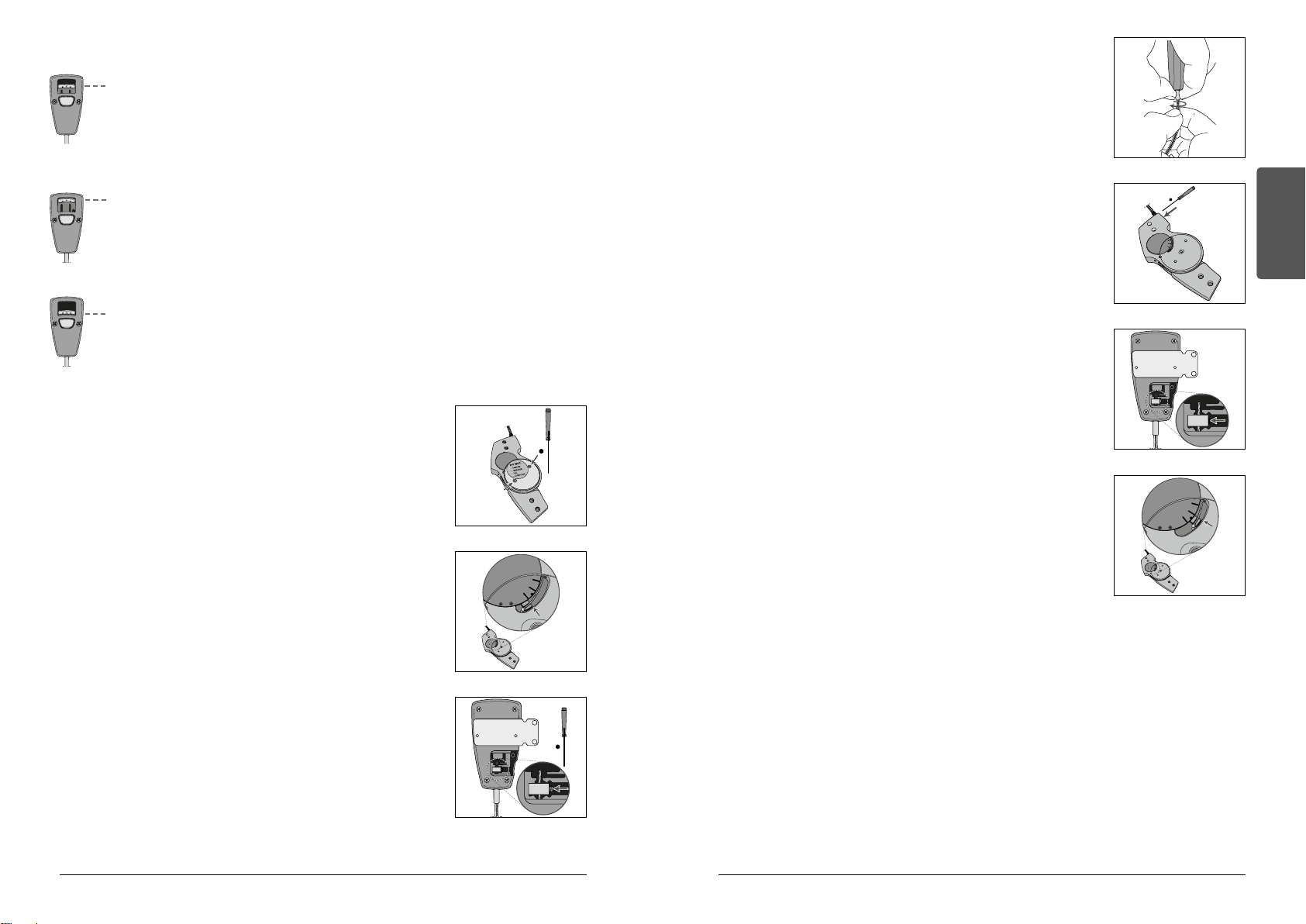

1. Breng het scharnier in volledige extensie en plaats de satelliet in
Modus 3 door de knop op de satelliet in te drukken (zie g. 3).
Controleer of het scharnier inderdaad volledig is vergrendeld.
2. Gebruik de meegeleverde inbussleutel om de twee schroeven van de
(zie g. 4).
de hevel (met daarin de satellietkabel) parallel staat met de onderste
van de drie streepjes op de functie unit (zie g. 5).
4. Draai met een kruiskopschroevendraaier het schroefje van het
luikje en de schroef.
5. Draai met de inbussleutel de zekeringsschroef van het kabel
van de binnenkabel (zie g. 6).
de satelliet. Neem hiervoor de wartel in de ene hand tussen duim en
(zie g. 7). Trek nu ook de binnenkabel door de wartel mee naar buiten.
twee omwentelingen volstaat (zie g. 8). Het schroefje niet uit het
scharnier vast zit) helemaal in en vervolgens weer twee volledige
omwentelingen omhoog.
Satellietfuncties
Modus 1 – automatische ver en ontgrendeling
scharnier ook eenmalig worden ontgrendeld door de schakelaar lichtjes iets omhoog te duwen. De
automatische modus wordt weer geactiveerd zodra het scharnier in volledige extensie is gebracht.
Modus 2 – permanente ontgrendeling
De schuif op de satelliet wordt vanaf het midden omhoog geschoven. Dit is de modus waarin
ontgrendeling springt de satelliet eerst in de permanente vergrendelingsmodus en dient
daardoor omhoog, in de automatische vergrendeling geschoven te worden.
Modus 3 – permanente vergrendeling
De centrale knop op de satelliet indrukken zodat de schuif volledig naar beneden staat. Dit is
Inkorten van de satellietkabel
Bepaal eerst de locatie waar de satelliet op de bovenbeenkap van de
orthese geplaatst gaat worden om de juiste kabellengte vast te stellen.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
Fig. 6
(De stalen binnenkabel wordt pas in stap 14 ingekort).
wartel. Neem hiervoor de wartel in de ene hand tussen duim en
Druk en draai (rechtsom) de twee delen nu stevig op elkaar vast (de
wartel is zelftappend).
11. Schuif het kabel eindblokje terug over de binnenkabel en plaats het blokje
terug in de daarvoor bestemde uitsparing in de satelliet (zie g. 9).
12. Controleer nogmaals de juiste positie (Modus 3) van de hevel in de
functie unit het scharnier (zie g. 5).
13. Draai de zekeringsschroef van het kabel eindblokje goed vast op de
binnenkabel.
14. Gebruik een scherpe kniptang en knip de overtollige binnenkabel
± 5 mm boven het kabel eindblokje af.
schroef deze vast.
16. Schuif de schakelaar van de satelliet in de automaat (Modus 1) stand
(zie g. 1)
hevel zich nu verplaatst heeft en parallel staat aan de middelste
streep (zie g. 10).
16 beschreven positie.
18. Draai vervolgens weer de zekeringsschroef van de satelliet
stelschroef vast (zie g. 8).
19. Plaats de mediale afdekplaat terug op het scharnier en schroef
deze vast.
21. Bepaal de exacte positie waar de satelliet geplaatst wordt en buig
indien nodig het plaatje aan. Bevestig het montageplaatje op de
het montageplaatje.
22. Gebruik de meegeleverde kabelklemmen om de kabel van de
satelliet mooi en vlak tegen de bovenbeenkap van de orthese te
monteren.
Fig. 10
Fig. 9
Fig. 7
Fig. 8
Nadat alle instellingen en onderhoudswerkzaamheden zn verricht dient de sleuf van het
SPL 2 mechaniek met de IQ sticker afgedekt te worden. Hiermee wordt voorkomen dat er stof of
vuiligheid binnendringt.
NL
10 11Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
IQ Swing Phase Lock 2 monolateraal
(Art. nr.: IQ250R of L)
■1 SPL 2 scharnier
■1 Satelliet met kabel
■1 zeskant schroevendraaier
■2 afdekstickers
■2 Kabelhouders
■2 Nyloplex nagels met kop
■
Controle van alle functies
Alle functies moeten nogmaals worden gecontroleerd.
■Schakelen alle drie modi van de satelliet betrouwbaar?
■
■Is de vergrendeling voldoende (is de binnenkabel naar de satelliet op de juiste lengte ingesteld,
■Ontgrendelt het scharnier na het terugzwaaien betrouwbaar?
■Loopt het scharnier soepel en zonder speling?
IQ SPL 2 scharnier
(Art. nr.: IQ210R of L)
■1 SPL 2 scharnier
■1 zeskant schroevendraaier
■2 afdekstickers
■2 kabelhouders
■2 Nyloplex nagels met kop
■
■IQ SPC-Scharnier
(Art. nr.: IQ120R of L)
■1 SPC-scharnier
■1 zeskant schroevendraaier
■
IQ Satelliet
(Art. nr.: IQ141)
■1 Satelliet met kabel
■
Verpakkingsinhoud
IQ Swing Phase Lock 2 Set
(Art. nr.: IQ200R of L)
■1 SPL 2 scharnier
■1 SPC-scharnier
■1 Satelliet met kabel
■1 zeskant schroevendraaier
■2 afdekstickers
■2 Kabelhouders
■2 Nyloplex nagels met kop
■
NL
12 13Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
B1
B
B2C2
C1
C
E1E2E3
E
D
A
A
G
E
B3
B
B1
C1
B1
B2
D
H
I
D
G
C
C2
Fig. Artikelnummer Eenheid Artikelomschrving
AIQ120L/R 1x Swing Phase Control
BIQ120/03 1x Scharnier afdekplaat set
B1IQ110/03/01 2x Schroeven voor afdekplaat
B2IQ120/03/02 1x Scharnier afdekplaat SPC lateraal
CIQ120/04 1x As-set
C1IQ120/04/01 1x As-vrouw
C2IQ120/04/02 1x As-man
DIQ120/08 1x Kraaglager set
EIQ120/09 1x Flexiecontrole set
E1IQ120/09/01 1x Flexiecontrole stootstift
E2IQ120/09/02 1x Flexiecontrole veermoer
E3IQ120/09/03 1x Flexiecontrole veer
Onderdelen SPC-scharnier
Fig. Artikelnummer Eenheid Artikelomschrving
AIQ210L of R 1x Swing Phase Lock 2
B IQ110/03 1x Scharnier afdekplaten set
B1IQ110/03/01 4x Schroeven voor afdekplaten
B2IQ110/03/02 1x Scharnier afdekplaat - mediaal
B3IQ110/03/03 1x Scharnier afdekplaat - lateraal
CIQ110/04 1x As-set
C1IQ110/04/01 1x As-vrouw
C2IQ110/04/02 1x As-man SPL 2
DIQ110/05 1x Zekeringschroef kegelpunt
E IQ210/07 1x Demper
GIQ110/08 1x Kraaglager set
HIQ130L of R 1x Functie unit
IIQ130/01 1x Paspen voor functie unit
Overzicht onderdelen
Onderdelen SPL 2 scharnier
NL
14 15Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Anwendungshinweise ......................................................... 16
Zweckbestimmung des Produktes / Indikationen ................................ 16
Indikationen..............................................................16
Kontraindikationen ........................................................16
Funktionsmerkmale / Zulässige Betriebsbedingungen / Einsatzorte...................17
Funktion ..................................................................... 17
Technische Merkmale SPL 2 ..................................................17
Technische Merkmale SPC ...................................................17
Technische Merkmale Satellit.................................................17
Reinigungshinweise / Desinfektionshinweise ................................... 18
Wartungshinweise ............................................................ 18
Angabe des verwendeten Materials............................................. 18
Zusammenbau- und Montageanweisungen ..................................... 18
Herstellung der Orthese ..................................................... 18
Maßnehmen............................................................. 18
Orthesenkonstruktion ..................................................... 18
Gelenkausrichtung.........................................................19
Funktionskontrolle ........................................................19
Entriegelungsbereitschaft ...................................................19
Satellitenfunktionen ...................................................... 20
Kürzung des Satellitenkabels................................................ 20
Kontrolle aller Funktionen ..................................................... 22
Packungsinhalt ............................................................... 23
Übersicht der Einzelteile....................................................... 24
Einzelteile SPL 2-Gelenk.................................................... 24
Einzelteile SPC-Gelenk ..................................................... 25
Einzelteile Satellit ........................................................ 26
Deutsch
Fig. Artikelnummer Eenheid Artikelomschrving
AIQ141 1x Satelliet SPL compleet
BIQ141/01 1x Satelliet schroef 2,2 x 8
CIQ141/02 1x Satelliet serviceluikje
DIQ141/03 1x Satelliet bevestigingsplaatje
EIQ141/04 1x Schroeven satelliet bevestigingsplaatje M2,5 x 12 (2x)
FIQ140/04 1x Satelliet kabel eindblok
GIQ140/12 1x Satelliet zekeringschroef kabel eindblok
HIQ141/05 1x
IIQ140/06 1x Satelliet stelschroef SPL 2
Onderdelen Satelliet
A
C
B
D
I
H
E
FG
DE
16 17Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Anwendungshinweise
Ihr Arzt verordnet die Orthese und bestimmt die Behandlungsdauer. Die
ärztliche Verordnung zur täglichen Gebrauchsdauer muss genau beachtet
werden. Die Verwendung von Orthesen sollte unter Aufsicht eines Arztes
geschehen. Das Fachpersonal, welches das Gelenksystem einbaut und anpasst,
ist für die korrekte Funktion der Gelenke verantwortlich. Bei Hautreizungen,
Durchblutungsstörungen, ungewöhnlichen Schmerzen oder sonstigen
Komplikationen, die Ihrer Meinung nach auf das Produkt zurückzuführen sind,
wenden sich umgehend an Ihren Arzt und/oder das Fachpersonal.
Zweckbestimmung / Indikationen / Kontraindikationen
Mit den Swing Phase Lock 2-Orthesen-Kniegelenken wird eine optimale Versorgung von Patienten
mit Parese / Paralyse (u.a. Polio-Betroffene) sichergestellt und maßgeblich zum therapeutischen
Erfolg beigetragen. Ein anderer Einsatz ist nicht gestattet. Für die korrekte Funktion ist der
Einsatz mit Satellit in einer Orthese vorgeschrieben. Mit den Orthesen-Kniegelenken dürfen nur
Lähmungsorthesen (KAFO/KO) gefertigt werden. Eine Nichtbeachtung dieser Vorschriften schließt
jegliche Haftungsansprüche aus. Es stehen 2 SPL-Gelenk-Varianten zur Verfügung: ein Gelenk für
die monolaterale Versorgung und ein Gelenk für die bilaterale Versorgung. Bei der monolateralen
Ausführung darf das maximale Patientengewicht 100 kg nicht überschreiten.
Indikationen
SPL 2-Orthesen-Kniegelenke bilateral und monolateral:
■Apoplexie (Schlaganfall) (ICD10: I64) ■Paralyse (ICD10: G83.9)
■Multiple Sklerose (ICD10: G35) ■Parese (peripher) (ICD10: G83.9)
■Myopathie (ICD10: G72.9) ■Poliomyelitis (ICD10: A80)
Kontraindikationen
SPL 2 Orthesen-Kniegelenk (bilateral) SPL 2 Orthesen-Kniegelenk (monolateral)
■Beugekontraktur > 10 Grad (ICD10: M24.59) ■Beugekontraktur > 5 Grad (ICD10: M24.59)
■Entlastungsorthesen ■Entlastungsorthesen
■Hüftkontraktur (ICD10: M24.59) ■Hüftkontraktur (ICD10: M24.59)
■Spastik (ICD10: R25.2) ■Patientengewicht > 100 kg
■Spastik (ICD10: R25.2)
■Valgusfehlstellung (ICD10: M21.00/Q74.9)
■Varusfehlstellung (ICD10: M21.10/Q74.9)
Funktionsmerkmale / Zulässige Betriebsbedingungen / Einsatzorte
Das Gelenksystem ist dafür vorgesehen, die Schwäche oder den Ausfall der Kniestrecker zu
kompensieren.
Das SPL 2-Gelenk bietet während der Standphase eine Verriegelung und während der Schwungphase
die freie Bewegung des Kniegelenks. Die Ansteuerung dieser Funktion geschieht vollautomatisch bei
jedem Schritt. Das Gelenksystem darf nicht im Wasser eingesetzt werden. Eine Erwärmung über 50°
muss vermieden werden.
Wichtig:
Der Patient muss ausführlich über die Funktionen und Möglichkeiten des Gelenkes aufgeklärt werden!
Funktionen
Technische Merkmale SPL 2-Gelenk
Die Technik des SPL 2-Gelenkes (Swing Phase Lock), also der Standphasensicherung, beruht auf
der Erkennung des Winkels zur Schwerpunktlinie. Das Gelenk stabilisiert/verriegelt bei voller
Streckung kurz vor Fersenauftritt und erlaubt eine freie Bewegung während der Schwungphase des
Unterschenkels. Das Gelenk kann bei einer Belastung in Flexionsrichtung nicht entriegeln.
Das Gelenk hat einen Schienenanschluss für 19 mm Systemschienen und ist nur für die laterale
Montage vorgesehen. Das Gewicht beträgt 340 g.
Technische Merkmale SPC-Gelenk
Die Technik des SPC-Gelenkes (Swing Phase Control), also der Schwung-Phasen-Kontrolle, erlaubt die
Das Gelenk hat einen Schienenanschluss für 19 mm-Systemschienen und ist nur für die Montage
an der medialen Seite vorgesehen. Das Gewicht beträgt 190 g.
Technische Merkmale Satellit
Das SPL 2-Gelenk ist durch einen Satelliten manuell zu bedienen. Der Satellit wird mit
der Satelliten-Montageplatte an der Oberschenkelschale der Orthese befestigt.
DE
18 19Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
und die IQ Funktionseinheit (H) demontiert. Am SPC-Gelenk wird ebenfalls die Schwungphasensteuerung
(E) entfernt und das Gelenk mit Stick Wax (Art.-Nr.: 990035) verschlossen bzw. behandelt, um eine spätere
Entformung sicherzustellen. Ggf. kann auch der Schienenabstandshalter (Art.-Nr.: 029860) verwendet
werden. Dabei werden die Eingussadapter so ausgerichtet, dass später das Gelenk montiert werden kann.
Gelenkausrichtung
Bei der Montage auf dem Ausrichtsatz ist auf die Ausrichtung in der Belastungslinie zu achten.
Das SPC-Gelenk darf nicht in übermäßiger Extension ausgerichtet werden. Sollte das Gelenk ohne
Ausrichtsatz eingebaut werden, so kann durch Abnehmen der Gelenkabdeckungen (B) die Gelenkmitte
zur parallelen Ausrichtung verwendet werden.
Dynamische Anprobe
Funktionskontrolle
Vor der Anprobe muss die korrekte Einstellung des SPL 2-Gelenkes
überprüft werden:
■Der Ausleger an der Funktionseinheit (H) muss wie in der Abb.
beschrieben stehen, wenn der Satellit im 1. Modus steht. Gegebenfalls
durch Drehen der Einstellschraube (F) am SPL 2-Gelenk korrigieren!
■Kontrollieren Sie bitte, ob das SPL 2-Gelenk durch Vorschwingen des
Unterschenkels verriegelt werden kann, wenn der Automatikmodus am
Satelliten eingestellt ist.
Entriegelungsbereitschaft
Mit der Einstellung an der Funktionseinheit kann der Winkel der
Verriegelung und Entriegelung eingestellt werden.
■Lösen der Schraube und Verschiebung des Pendelgewichtes
nach vorne = Entriegelungsbereitschaft bei kleinem Schritt
■Lösen der Schraube und Verschiebung des Pendelgewichts
nach hinten = Entriegelungsbereitschaft bei großem Schritt (mehr
Sicherheit)
Die 3 Modi zur Bedienung des SPL 2-Gelenkes sind:
1. Automatische Ver- und Entriegelung
2. Permanente Entriegelung
3. Permanente Verriegelung
Beim Lösen der permanenten Entriegelung springt der Satellit in die permanente Verriegelung und
muss von dort aus wieder in die Stellung der automatischen Verriegelung gebracht werden.
Reinigungshinweise / Desinfektionshinweise
Die Orthesen-Kniegelenke dürfen nicht gefettet, geölt oder anderweitig geschmiert werden. Bei einer
Reinigung bitte ausschließlich Waschbenzin (kein Aceton, Verdünnungen, Terpentinersatz etc.)und
Druckluft verwenden.
Wartungshinweise
Die Wartungszyklen sind stark von der Belastung des Patienten abhängig. Bei mittlerer Aktivität müssen die
Gelenke alle 6 Monate geprüft werden. Dabei ist auf Verschleiß, Gelenkspiel und Beschädigungen zu achten.
Sollte das Gelenk nicht mehr frei laufen, ist ein umgehender Service zu empfehlen.
Absatz oder beim Herabgehen einer Treppe, sollte ein Service durch den Techniker erfolgen. Sollte der
Richtung Flexion unbedingt notwendig.
Angabe des verwendeten Materials
SPL 2-Gelenk: Gehäuse: RfS; Funktionseinheit: Messing; Gelenkabdeckung: ABS-Kunststoff
SPC-Gelenk: Gehäuse: RfS; Gelenkabdeckung und Stoßstift: ABS-Kunststoff
Zusammenbau- und Montageanweisungen
Herstellung der Orthese
Maßnehmen
Das Gipsmodell sollte in voller Streckung des Beins erstellt werden. Die Steckung muss ohne Kraftaufwand
erfolgen, um später eine Steckung des Beins in der Orthese ohne zusätzlichen Kraftaufwand zu ermöglichen.
Sollte die Orthese mittels des Ausrichtwerkzeugs (Art.-Nr.: IQ150) aufgebaut werden, ist bei der
Modellerstellung entsprechend der Vierkant einzubringen. Die Ausrichtung sollte in der Lotlinie erfolgen,
damit eine neutrale Ausgangsposition der Funktionseinheit gegeben ist.
Orthesenkonstruktion
Grundsätzlich ist jede Konstruktionsart geeignet. Berücksichtigt werden muss eine ausreichende
Sollte das Gelenk in einer faserverstärkten Kunststoffkonstruktion eingesetzt werden, ist das SPL 2-Gelenk
zu demontieren. Dazu wird der Satellit vom Gelenk gelöst - das Innenkabel an der Funktionseinheit (H)
aushängen, beide IQ Stiftschrauben (D) lösen und die Feinjustierung mit Kabel herausschrauben -
Modus 1 Modus 2 Modus 3
DE
20 21Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
dem Gelenk verbunden ist, bis zum Anschlag ein. Drehen Sie die
Schraube dann wieder um zwei volle Umdrehungen zurück.
Außenkabel ringsherum auf die gewünschte Länge ein und entfernen
Sie das überschüssige Außenkabel. Das Innenkabel wird erst in Schritt
14 eingekürzt.
10. Schieben Sie nun das Innenkabel wieder durch die Unterseite des
Außenkabel auf dem Kabelansatz fest. Nehmen Sie hierzu den
Teile ineinander (rechts herum). Der Kabelansatz ist selbstschneidend.
11. Schieben Sie das Kabelendstück wieder über das Innenkabel und
positionieren Sie das Endstück an der dafür vorgesehenen Aussparung
am Satelliten (siehe Abb. 9).
12. Überprüfen Sie nochmals die Position des Schlittens (3. Modus) in der
Funktionseinheit (siehe Abb. 5).
13. Schieben Sie das Innenkabel durch die Bohrung des Kabelendstücks
und sichern Sie diese Position mit Hilfe der Stiftschraube.
14. Kürzen Sie mit einem scharfen Seitenschneider das überschüssige
Innenkabel bis ca. 5 mm oberhalb des Kabelendstücks.
15. Montieren Sie die Serviceklappe auf der Rückseite des Satelliten und
schrauben Sie diese wieder fest.
16. Bringen Sie den Schieber in den Automatikbetrieb (1. Modus) (siehe
Abb. 1) und überprüfen Sie, ob sich die Oberseite des Schlittens in
der Funktionseinheit des Gelenks verschoben hat. Der Schlitten muss
jetzt parallel zur mittleren Markierungslinie stehen (siehe Abb. 10).
17. Zur Feinjustierung drehen Sie ggf. die Justierschraube nach links oder
rechts, um die Position, wie in Schritt 16 beschrieben, zu erreichen.
18. Sichern Sie jetzt wieder die Justierschraube mit der Stiftschraube
(siehe Abb. 8).
19. Montieren Sie die innere Gelenkabdeckung wieder auf das Gelenk und
verschrauben Sie diese.
20. Lösen Sie nun die beiden Schrauben an der Vorderseite des Satelliten
und nehmen Sie die Montageplatte ab.
21. Bestimmen Sie jetzt die genaue Position, an der der Satellit montiert
werden soll. Wenn nötig, formen Sie die Montageplatte an. Montieren
Sie die Montageplatte auf der Orthese und verschrauben Sie den
Satelliten wieder auf der Montageplatte.
22. Montieren Sie jetzt die mitgelieferte Kabelklemme an der Orthese, um
Satelliten-Funktion
Der Patient muss in den Gebrauch des Satelliten eingewiesen werden.
1. Modus: Automatikbetrieb
Der Schieber auf dem Satelliten steht in der Mitte. Dies ist die Normalstellung im Automatik-
Modus. In diesem Modus erfolgt die automatische Ver- und Entriegelung des SPL-2 Gelenks
beim Gehen. Darüber hinaus kann in diesem Modus das Gelenk auch einmalig entriegelt
werden, indem der Schieber leicht nach oben gezogen wird. Der Automatik-Modus aktiviert sich
selbständig bei Kniegelenk-Extension.
2. Modus: Permanente Entriegelung
Der Schieber auf dem Satelliten wird leicht nach oben in den 2. Modus gezogen. Dies ist der
Modus, in dem das SPL 2-Gelenk dauerhaft entriegelt ist (z.B. beim Auto- oder Fahrradfahren).
ACHTUNG: Beim Lösen der permanenten Entriegelung durch die Drucktaste springt der Schieber
in die permanente Verriegelung (3. Modus) und muss dann zum Gehen in den 1. Modus
(Automatikbetrieb) gebracht werden.
3. Modus: Permanente Verriegelung
Durch Betätigen der Drucktaste gleitet der Schieber ganz nach unten in die permanente
Verriegelung. In diesem Modus ist das SPL 2-Gelenk dauerhaft gesperrt (erforderlich z.B. bei
Abb. 1
Abb. 2
Abb. 3
Kürzung des Satellitenkabels
Zur Bestimmung der richtigen Kabellänge, legen Sie zunächst die Position,
an der der Satellit auf der Orthesen-Oberschenkelschale platziert wird, fest.
Achten Sie darauf, dass das Kabel immer eine leichte S-Form hat.
1. Bringen Sie das Gelenk in volle Extension und schalten Sie den
Satelliten in den 3. Modus (siehe Abb. 3). Stellen Sie sicher, dass das
Gelenk wirklich verriegelt ist.
2. Verwenden Sie den mitgelieferten Innensechskantschlüssel, um die beiden
Schrauben der inneren Gelenkabdeckung zu entfernen (siehe Abb. 4).
3. Kontrollieren Sie dann, ob sich der Schlitten, an dem das
Satellitenkabel eingehängt ist, an der unteren Markierungslinie der
(siehe Abb. 5).
4. Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube der
Serviceklappe auf der Rückseite des Satelliten und entfernen Sie die
Abdeckung und die Schraube.
5. Lösen Sie mit dem Innensechskantschlüssel die Stiftschraube des
Kabelendstücks (2 bis 3 Umdrehungen) und entfernen Sie es vom
Innenkabel (siehe Abb. 6).
vom Kabelansatz. Nehmen Sie hierzu den Kabelansatz in eine Hand
(siehe Abb. 7). Ziehen
Sie das Innenkabel mit nach außen.
7. Lösen Sie jetzt die Stiftschraube an dem Gelenkoberteil. Zwei
Umdrehungen reichen aus (siehe Abb. 8). Die Schraube nicht aus dem
Gelenk entfernen.
Abb. 4
Abb. 5
Abb. 6
Abb. 10
Abb. 9
Abb. 7
Abb. 8
Nachdem alle Einstellungen/Wartungsarbeiten vorgenommen wurden, muss die Öffnung der
Funktionseinheit mit dem IQ-Aufkleber verschlossen werden. Damit wird das Eindringen von
Schmutz und Kleidungsabrieb vermindert.
DE
22 23Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Packungsinhalt
SPL 2-Orthesen-Kniegelenk bilateral
(kompletter Satz)
(Art.-Nr.: IQ200R oder L)
■1 SPL 2-Gelenk
■1 SPC-Gelenk
■1 Satellit mit Kabel-Set
■1 Innensechskantschlüssel
■2 Aufkleber
■2 Kabelhalter
■2 Nyloplex-Niete mit Kopf
■Gebrauchsanleitung
Kontrolle aller Funktionen
Prüfen Sie nochmals sorgsam alle Funktionen:
■Schalten alle drei Modi am Satelliten zuverlässig?
■Kann beim freien Durchschwingen eine zuverlässige Verriegelung
erreicht werden?
■Ist die Verriegelung ausreichend (ist der Zug zum Satelliten auf der
richtigen Länge und steht dieser damit in neutraler Position)?
■Entriegelt das Gelenk nach dem Zurückschwingen zuverlässig?
■Sind die Anschläge alle wieder in Position und läuft das Gelenk frei
und geschmeidig?
SPL 2-Orthesen-Kniegelenk monolateral
(kompletter Satz)
(Art.-Nr.: IQ250R oder L)
■1 SPL 2-Gelenk
■1 Satellit mit Kabel-Set
■1 Innensechskantschlüssel
■2 Aufkleber
■2 Kabelhalter
■2 Nyloplex-Niete mit Kopf
■Gebrauchsanleitung
SPL 2-Gelenk
(Art.-Nr.: IQ210R oder L)
■1 SPL 2-Gelenk
■1 Innensechskantschlüssel
■2 Aufkleber
■2 Kabelhalter
■2 Nyloplex Niete mit Kopf
■Gebrauchsanleitung
SPC-Gelenk
(Art.-Nr.: IQ120R oder L)
■1 SPC-Gelenk
■1 Innensechskantschlüssel
■Gebrauchsanleitung
SPL 2-Satellit
(Art.-Nr.: IQ141)
■1 Satellit mit Kabel-Set
■Gebrauchsanleitung
DE
24 25Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
B1
B
B2C2
C1
C
E1E2E3
E
D
A
A
G
E
B3
B
B1
C1
B1
B2
D
H
I
D
G
C
C2
SPC-Gelenk - Einzelteile
Abb. Artikelnummer Einheit Artikelbezeichnung
AIQ120L/R 1x SPC-Gelenk (komplett)
BIQ120/03 1x Gelenkabdeckungssatz
B1IQ110/03/01 2x Gelenkabdeckungsschrauben
B2IQ120/03/02 1x Gelenkabdeckung (außen)
CIQ120/04 1x Splintbolzen und Achsschrauben
C1IQ120/04/01 1x Splintbolzen
C2IQ120/04/02 1x Achsschraube
DIQ120/08 1x Lagersatz
EIQ120/09 1x Flexionskontrollsatz
E1IQ120/09/01 1x Flexionskontrollstift
E2IQ120/09/03 1x Flexionskontrollfeder
E3IQ120/09/02 1x Flexionskontrollschraube
SPC-Gelenk
SPL-Gelenk - Einzelteile
Abb. Artikelnummer Einheit Artikelbezeichnung
AIQ210L oder R 1x SPL 2-Gelenk (komplett)
B IQ110/03 1x Gelenkabdeckungssatz
B1IQ110/03/01 4x Gelenkabdeckungsschrauben
B2IQ110/03/02 1x Gelenkabdeckung (innen)
B3IQ110/03/03 1x Gelenkabdeckung (außen)
CIQ110/04 1x Splintbolzen und Achsschrauben
C1IQ110/04/01 1x Splintbolzen
C2IQ110/04/02 1x Achsschraube
DIQ110/05 1x Stiftschraube
E IQ210/07 1x Anschlagsdämpfer
GIQ110/08 1x Lagersatz
HIQ130L oder R 1x Funktionseinheit
IIQ130/01 1x Sicherungspassstift
Übersicht der Einzelteile
SPL 2-Gelenk
DE
26 27Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
English
User directives................................................................ 29
Intended use / Indications ..................................................... 29
Indications .............................................................. 29
Contraindications......................................................... 30
Functional features / Other terms / Usages...................................... 29
Function ..................................................................... 30
Technical Features SPL 2 ................................................... 30
Technical Features SPC ..................................................... 30
Technical Features Satellite ................................................. 30
Cleaning / disinfection Instructions............................................. 31
Maintenance Instructions...................................................... 31
Used Materials................................................................ 31
Constructional guidelines ..................................................... 31
Orthosis construction ....................................................... 31
Measuring .............................................................. 31
Orthosis Construction ..................................................... 32
Joint Alignment .......................................................... 32
Dynamic Initial Fitting ...................................................... 32
Function Check .......................................................... 32
Adjusting locking and unlocking ............................................. 32
Satellite Control .......................................................... 33
Shorten satellite cable ..................................................... 33
Checking all functions......................................................... 35
Package contents ............................................................. 35
Overview Parts ............................................................... 36
Parts SPL 2 Joint.......................................................... 36
Parts SPC Joint ........................................................... 37
Parts Satellite............................................................ 38
Übersicht der Einzelteile
Satellit
Satellit - Einzelteile
Abb. Artikelnummer Einheit Artikelbezeichnung
AIQ141 1x SPL 2-Satellit (komplett)
BIQ141/01 1x Schraube für Serviceklappe (1 Stück)
CIQ141/02 1x Serviceklappe
DIQ141/03 1x Montageplatte
EIQ141/04 1x Schrauben für Montageplatte (2 Stück)
FIQ140/04 1x Kabelendstück
GIQ140/12 1x Maden-schraube für Kabelendstück
HIQ141/05 1x
IIQ140/06 1x Justierschraube
A
C
B
D
I
H
E
FG
ENG
28 29Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
User directives
Your doctor is the one whom prescribed the orthosis and stipulates the duration
of treatment. The daily use duration prescribed by the doctor must be observed
closely. The use of the orthosis is done under the supervision of the doctor.
The professional staff, which builds and adapts the articulation system into
the orthosis, is responsible for correct functioning of the Joints. In case of skin
problems, circulation problems, unusual pain or other complications, which to
your opinion are directly related to the product, please contact your doctor or
CO at once.
Intended use / Indications
Usage of the Swing Phase Lock 2 knee Joint system provides an optimum care for patients with Paresis/
Paralyses (e.g. Polio) and as a consequence contributes to a successful therapeutic treatment. Other
usage as prescribed above is not permitted. For a correct application the usage in combination with the
satellite in the orthosis is mandatory. The Joint system has been designed only as a non-weight bearing
Joint (KAFO/KO) and should not be used in any weight bearing orthoses. Non-observance of these
regulations excludes any liability claims. The Joint is available in two different version, for usage as a
monolateral Joint or as a bilateral Joint. When used in a monolateral construction, the maximum
patient weight cannot exceed more than 100 kg (220 lbs).
Indications
SPL 2 Orthotic Knee Joint bilateral and monolateral:
■Apoplexy (CVA) (ICD10: I64) ■Paralysis (ICD10: G83.9)
■Multiple sclerosis (ICD10: G35) ■Paresis (peripheral) (ICD10: G83.9)
■Myopathy (ICD10: G72.9) ■Poliomyelitis (ICD10: A80)
Contra Indications
SPL 2 Orthotic Knee Joint Bilateral SPL2 Orthotic Knee Joint Monolateral
■Flexion Contracture > 10º (ICD10: M24.59) ■Patient weight > 100 kg
■Spasm ■Varus > 10° (ICD10: M21.10/Q74.9)
■Hip Contracture ■Valgus >10° (ICD10: M21.00/Q74.9)
■Weight bearing Orthosis ■Flexion Contracture > 5º
■Spasm
■Hip Contracture
■Weight bearing Orthosis
ENG
30 31Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
The 3 modes to manually control the SPL 2 Joint are:
1. Automatic locking
2. Permanent unlocking
3. Permanent locking
By deactivating the permanent unlocking mode the Satellite switches into the permanent locking
mode and needs to pushed into the Automatic function.
Cleaning / disinfection Instructions
The SPL 2 Joint may not be greased, oiled or in any other way lubricated. When cleaned, please use
Naphtha (no acetone, dilutions or turpentine, etc.)
Maintenance Instructions
Maintenance cycles depend strongly on the patients activity level. At a moderate activity level,
the Joints must be checked / serviced every 6 months. When doing this, attention must be paid to
wear and tear, Joint play and damages. If the Joint is no longer running freely, a thorough service is
recommended.
stumbling, tripping or walking (falling) down the staircase, the Joint has to be inspected by the
Used Materials
SPL 2 Joint: Housing: Stainless Steel; Function Unit: brass; Cover plates: ABS plastic
SPC Joint: Housing: Stainless Steel; Cover plates and Bumper Pin: ABS plastic
Constructional guidelines
Orthosis construction
Measuring
Casting must be done with a fully, in neutral, extended leg. Stretching however should be possible
without to much effort to allow full extension (needed to unlock the Joint) once the Orthosis is worn.
When the Alignment Unit is used (Art. nr. IQ150) to construct the Orthosis, make sure the square with
the T-bar is placed horizontal in the Frontal Plane to keep the axis straight. Alignment should be based
on the plumb line to create a neutral baseline for the Function Unit.
Mode 1 Mode 2 Mode 3
Functional features / Other terms / Usages
This articulating system is meant to compensate weakened or Total Failure of the Knee Extension
function.
The SPL 2 Joint offers knee stability during stance and offers free movement of the knee during swing.
This feature is fully automatically activated with each step. It is prohibited to be used in water or
exposed to temperatures exceeding 50°C.
Important
The patient must be well informed concerning the functions and possibilities of the Knee Joint system.
Function
Technical Features SPL 2
The technique of the SPL 2 Joint (Swing Phase Lock) is based on a simple internal pendulum
mechanism, which locks and unlocks the knee depending on the angle of the Joint in the sagittal
plane. During gait, the device locks at the end of swing phase, just prior to heel strike, and unlocks the
The SPL 2 Joint is always to be mounted on the lateral side and is suitable for 19 mm Uprights.
The Joint weight is 340 grams.
Technical Features SPC
The SPC- Joint is always to be mounted on the medial side and is suitable for 19 mm Uprights. The
Joint weight is 190 grams.
Technical Features Satellite
The SPL 2 Joint is controlled by a proximal remote push-button switch (Satellite). The Satellite is
mounted to the thigh part of the orthosis with the mounting bracket that is supplied in the packaging.
ENG
32 33Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Shortening the Satellite Cable
First determine the position where the satellite will be mounted on the
thigh cuff of the orthosis in order to establish the correct cable length.
Bear in mind that the cable should have a slight S-shape.
1. Position the joint in full extension and set the satellite in Mode 3 by
pressing the button on the satellite (see Fig. 3). Make sure the joint
is indeed locked.
2. Use the supplied Allen screwdriver to loosen the two screws on the
medial (stainless steel) Cover Plate and remove it (see Fig. 4).
3. After removal of the cover plate check if the upper side of the Lever
Arm (holding the satellite cable) is parallel to the lower of the three
markers on the Function Unit (see Fig. 5).
4. Using a Phillips screwdriver, loosen the screw of the Service Hatch at
the back of the satellite and remove the cover and screw.
5. Use the Allen screwdriver to loosen the cone point safety screw two to
three turns and slide the Cable End Block of the inner cable (see Fig. 6).
of the satellite. Place the Swivel in one hand between your thumb
cable from the Swivel Connector (see Fig. 7). Subtract the inner cable
outwards through the Swivel.
7. Loosen the Cone Point Safety Screw on the side of the joint, two turns
will do (see Fig. 8). Do not remove the screw from the joint.
joint) completely in the joint and then two complete turns up again.
length and remove the excess outer cable (the inner steel cable will
be shortened in step 14).
Fig. 1
Fig. 2
Fig. 3
Satellite Control
The patient needs to be instructed on functionality and how to operate the satellite.
Mode 1 – Automatic Locking and Unlocking
The slider on the satellite is positioned in the middle. This is the normal position by which the SPL 2
joint automatically locks and unlocks during walking. In this mode, the joint can also be unlocked once,
by slightly pushing the switch upwards. The automatic mode is activated again when the joint is fully
extended.
Mode 2 – Permanently Unlocked
The slider on the satellite is slid upward from the center. In this mode the SPL 2 joint is permanently
unlocked. NOTE: When deactivating the permanent unlocking (by pushing the central button), the
satellite automatically shifts into the permanent locking mode and thus needs to be slid up into the
automatic locking/unlocking mode.
Mode 3 – permanently Locked
For this purpose the central button on the satellite is to be pressed for the slider to slid fully down. This
is a safety mode in which the SPL 2 joint is constantly locked (e.g. at home, making many turns, etc.).
Fig. 4
Fig. 5
Fig. 6
Orthosis Construction
torsion rigidity and a possibility of
changing the exion position
removing the Satellite – disconnect the cable within the Function Unit (H) and loosen the IQ set screws
(D), Loosen the adjustment screw and gently pull the cable from the housing. Now the Function Unit
(H) can be pushed inside and removed.
(E) and sealed with Stick Wax (Art. nr. 990035) to
(Art. nr. 029860) and aligned,
allowing the Joints to be mounted in a later stage.
Joint Alignment
The Alignment Unit has to be parallel to the plumb line. The SPC Joint should not be aligned in full
extension. If the Joint is aligned without using the Unit the Cover Plates (B) may be removed allowing
the Joint axis to be used for parallel alignment.
Dynamic Initial Fitting
Function Check
■The slotted arm of the Function Unit (H) must be set in neutral 0 position
(see picture) when the Satellite is in the 1st mode. Adjust with the
Proximal adjustment screw (F) on the SPL 2 is necessary.
■Can the SPL 2 Joint lock after swing with the Satellite in the 1st mode?
Adjusting locking and unlocking
Timing settings to lock or unlock can be read or adjusted by moving the
pendulum weight of the Function Unit.
■Moving the pendulum ANTERIOR (forward), DECREASES the tendency to
lock, because its weight is shifted forward.
■Moving the pendulum POSTERIOR (backward), INCREASES the tendency
to lock because its weight is shifted backward.
ENG
34 35Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
IQ SPL 2 Joint
(Art.nr.: IQ210R or L)
■1 SPL 2 Joint
■1 Inner hexagonal wrench
■2 Stickers
■2 Cable Clamps
■2 Nyloplex stud with header
■1 Manual
IQ SPC Joint
(Art.nr.: IQ120R or L)
■1 SPC Joint
■1 Inner hexagonal wrench
■1 Manual
IQ Satellite
(Art.nr.: IQ141)
■1 Satellite and Cable
■1 Manual
Package contents
IQ Swing Phase Lock 2 Set
(Art.nr.: IQ200R or L)
■1 SPL 2 Joint
■1 SPC Joint
■1 Satellite and cable
■1 Inner hexagonal wrench
■2 Stickers
■2 Cable Clamps
■2 Nyloplex stud with header
■1 Manual
IQ Swing Phase Lock 2 monolateral
(Art.nr.: IQ250R or L)
■1 SPL 2 Joint
■1 Satellite and cable
■1 Inner hexagonal wrench
■2 Stickers
■2 Cable Clamps
■2 Nyloplex stud with header
■1 Manual
Once all the adjustments are done, the opening on the Function Unit must be re-sealed using
the IQ sticker. This reduces the likelihood of dirt and clothing bers getting in.
Checking all functions
All functions must be checked once again.
■Do all three modes on the satellite switch reliably?
■Can a reliable locking be achieved with free swing?
■
position, in the 0 position)?
■Does the Joint unlock reliably after the back swing?
■Are the stops all again in position and does the Joint run without play and smoothly?
10. Now slide the inner cable through the bottom of the Swivel
onto the Swivel. Place the Swivel in one hand between your thumb
together (the Swivel is self-tapping).
11. Slide the Cable End Block back over the steel inner cable and position the
End Block back into the corresponding slot in the satellite (see Fig. 9).
12. Recheck the correct position (Mode 3) of the Lever Arm in the
Function Unit of the joint (see Fig. 5).
the inner cable.
14. Use a sharp cutter to cut off the excess inner cable at ± 5 mm above
the Cable End Block.
15. Install the Service Hatch back on the back of the satellite and reattach
the screw.
16. Slide the satellite switch into the Automatic Position (Mode 1) (see Fig. 1)
and check within the Function Unit of the joint if the top of the Lever Arm
has moved and now is parallel with the center marker (see Fig. 10).
18. Tighten the Cone Point Safety screw back in the joint (see Fig. 8).
19. Mount the medial Cover Plate back onto the joint and tighten the screws.
20. Loosen both screws on the front side of the Satellite Housing and
remove the Auxiliary Bracket.
21. Determine the exact position where the satellite is to be mounted
on the thigh cuff and contour the bracket if necessary. Mount the
Auxiliary Bracket on the brace and reattach the satellite using the
screws at the front again.
22. Use the provided Cable Clamps to attach the satellite cable in order
to ensure an optimal,
Fig. 10
Fig. 9
Fig. 7
Fig. 8
ENG
36 37Swing Phase Lock 2Basko Healthcare Basko Healthcare Swing Phase Lock 2
Fig. Article number Unit Article Description
AIQ120L/R 1x Swing Phase Control Joint
BIQ120/03 1x Joint Cover Plate Set
B1IQ110/03/01 2x Cover Plate Screws
B2IQ120/03/02 1x Lateral Cover Plate
CIQ120/04 1x Axis Set
C1IQ120/04/01 1x Axis Set
C2IQ120/04/02 1x Female Ax
DIQ120/08 1x Collar Bearing Set
EIQ120/09 1x Flexion Control Set
E1IQ120/09/01 1x Flexion Control Bumper Pin
E2IQ120/09/02 1x Flexion Control Spring Nut
E3IQ120/09/03 1x Flexion Control Spring
B1
B
B2C2
C1
C
E1E2E3
E
D
A
Parts SPC Joint
Fig. Article number Unit Article Description
AIQ210L or R 1x Swing Phase Lock 2 Joint
B IQ110/03 1x Joint Cover Plate Set
B1IQ110/03/01 4x Cover Plate Screws
B2IQ110/03/02 1x Medial Cover Plate
B3IQ110/03/03 1x Lateral Cover Plate
CIQ110/04 1x Axis Set
C1IQ110/04/01 1x Female Ax
C2IQ110/04/02 1x Male Ax
DIQ110/05 1x Cone Point Set Screw
E IQ210/07 1x Bumper
GIQ110/08 1x Collar Bearing Set
HIQ130L or R 1x Function Unit
IIQ130/01 1x Function Unit Spring Pin
A
G
E
B3
B
B1
C1
B1
B2
D
H
I
D
G
C
C2
Overview Parts
Parts SPL 2 Joint
ENG
Other manuals for Swing Phase Lock 2
1
This manual suits for next models
1
Table of contents
Languages:
Other Basko Healthcare Medical Equipment manuals
Basko Healthcare
Basko Healthcare Stomacare EasyCut User manual
Basko Healthcare
Basko Healthcare SWING PHASE LOCK User manual
Basko Healthcare
Basko Healthcare Stomacare User manual
Basko Healthcare
Basko Healthcare Titan User manual
Basko Healthcare
Basko Healthcare Pavlik User manual
Basko Healthcare
Basko Healthcare Stomy User manual
Basko Healthcare
Basko Healthcare P.E.A.care 2.0 User manual
Basko Healthcare
Basko Healthcare 2990 User manual
Popular Medical Equipment manuals by other brands
Blatchford
Blatchford EchelonVAC user guide
ResMed
ResMed AirFit N30 user guide
Invacare
Invacare Twilight 1122734 Assembly, installation and operating instructions
Cobi Rehab
Cobi Rehab XXL-Rehab Comfort user manual
Ofa Bamberg
Ofa Bamberg Dynamics Hallux Valgus manual
steute
steute MKF 2 2PW/2PW-MED GP26 quick start guide
