Baumer HUBNER BERLIN HOG 11 - DNV GL Service manual

Montage- und Betriebsanleitung
Mounting and operating instructions
HOG 11 - DNV GL
Inkrementaler Drehgeber mit Zulassung DNV GL
mit radialem Klemmenkasten
Incremental encoder with approval DNV GL
with radial terminal box
MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1)

4Montage / Mounting
Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise .......................................................................................................................................................... 1
2Sicherheitshinweise ........................................................................................................................................................... 3
3Vorbereitung ............................................................................................................................................................................ 5
3.1 Lieferumfang ............................................................................................................................................................... 5
3.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............................................................. 6
3.3 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ....................................................... 7
3.4 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............................................................. 7
4Montage ....................................................................................................................................................................................... 8
4.1 Schritt 1 ......................................................................................................................................................................... 8
4.2 Schritt 2 ......................................................................................................................................................................... 8
4.3 Schritt ............................................................................................................................................................................. 9
4.4 Schritt 4 .......................................................................................................................................................................10
4.5 Schritt 5 - Drehmomentstütze ..........................................................................................................................11
4.6 Hinweis zur Vermeidung von Messfehlern ................................................................................................12
4.7 Schritt 6 .......................................................................................................................................................................13
4.8 Montagehinweis ......................................................................................................................................................13
5Abmessung .............................................................................................................................................................................14
6Elektrischer Anschluss ..................................................................................................................................................14
6.1 Kabelanschluss .......................................................................................................................................................14
6.1.1 Schritt 1 ....................................................................................................................................................................14
6.1.2 Schritt 2 ....................................................................................................................................................................15
6.1.3 Schritt 3 ....................................................................................................................................................................15
6.1.4 Schritt 4 ....................................................................................................................................................................16
6.1.5 Schritt 5 ....................................................................................................................................................................16
6.1.6 Schritt 6 ....................................................................................................................................................................17
6.2 Beschreibung der Anschlüsse .........................................................................................................................18
6.3 Klemmenbelegung .................................................................................................................................................18
6.4 Ausgangssignale ....................................................................................................................................................19
6.5 Sensorkabel HEK 8 (Zubehör) ........................................................................................................................19
7Betrieb und Wartung ....................................................................................................................................................... 20
7.1 Austausch der Kohlebürsten ........................................................................................................................... 20
8Demontage ..............................................................................................................................................................................21
9Zubehör .................................................................................................................................................................................... 24
10 Technische Daten .............................................................................................................................................................. 25
10.1 Technische Daten - elektrisch ........................................................................................................................ 25
10.2 Technische Daten - mechanisch ................................................................................................................... 25
11 EU-Konformitätserklärung .......................................................................................................................................... 27

Montage / Mounting 4
MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1)
Table of contents
Table of contents
1General notes .......................................................................................................................................................................... 2
2Security indications ............................................................................................................................................................ 4
3Preparation ............................................................................................................................................................................... 5
3.1 Scope of delivery ...................................................................................................................................................... 5
3.2 Required for mounting (not included in scope of delivery) ................................................................. 6
3.3 Required for dismounting (not included in scope of delivery) ........................................................... 7
3.4 Required tools (not included in scope of delivery) .................................................................................. 7
4Mounting ..................................................................................................................................................................................... 8
4.1 Step 1 ............................................................................................................................................................................. 8
4.2 Step 2 ............................................................................................................................................................................. 8
4.3 Step 3 ............................................................................................................................................................................. 9
4.4 Step 4 ...........................................................................................................................................................................10
4.5 Step 5 - Torque arm ..............................................................................................................................................11
4.6 How to prevent measurement errors ............................................................................................................12
4.7 Step 6 ...........................................................................................................................................................................13
4.8 Mounting instruction .............................................................................................................................................13
5Dimension ................................................................................................................................................................................14
6Electrical connection .......................................................................................................................................................14
6.1 Cable connection ....................................................................................................................................................14
6.1.1 Step 1 ........................................................................................................................................................................14
6.1.2 Step 2 ........................................................................................................................................................................15
6.1.3 Step 3 ........................................................................................................................................................................15
6.1.4 Step 4 ........................................................................................................................................................................16
6.1.5 Step 5 ........................................................................................................................................................................16
6.1.6 Step 6 ........................................................................................................................................................................17
6.2 Terminalsignicance............................................................................................................................................18
6.3 Terminal assignment ............................................................................................................................................18
6.4 Output signals ..........................................................................................................................................................19
6.5 Sensor cable HEK 8 (accessory) ...................................................................................................................19
7Operation and maintenance ....................................................................................................................................... 20
7.1 Replace of the carbon brushes ...................................................................................................................... 20
8Dismounting ...........................................................................................................................................................................21
9Accessories ............................................................................................................................................................................24
10 Technical data ...................................................................................................................................................................... 26
10.1 Technical data - electrical ratings ................................................................................................................. 26
10.2 Technical data - mechanical design ............................................................................................................ 26
11 EU Declaration of Conformity ................................................................................................................................... 27

1Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
1Allgemeine Hinweise
1Allgemeine Hinweise

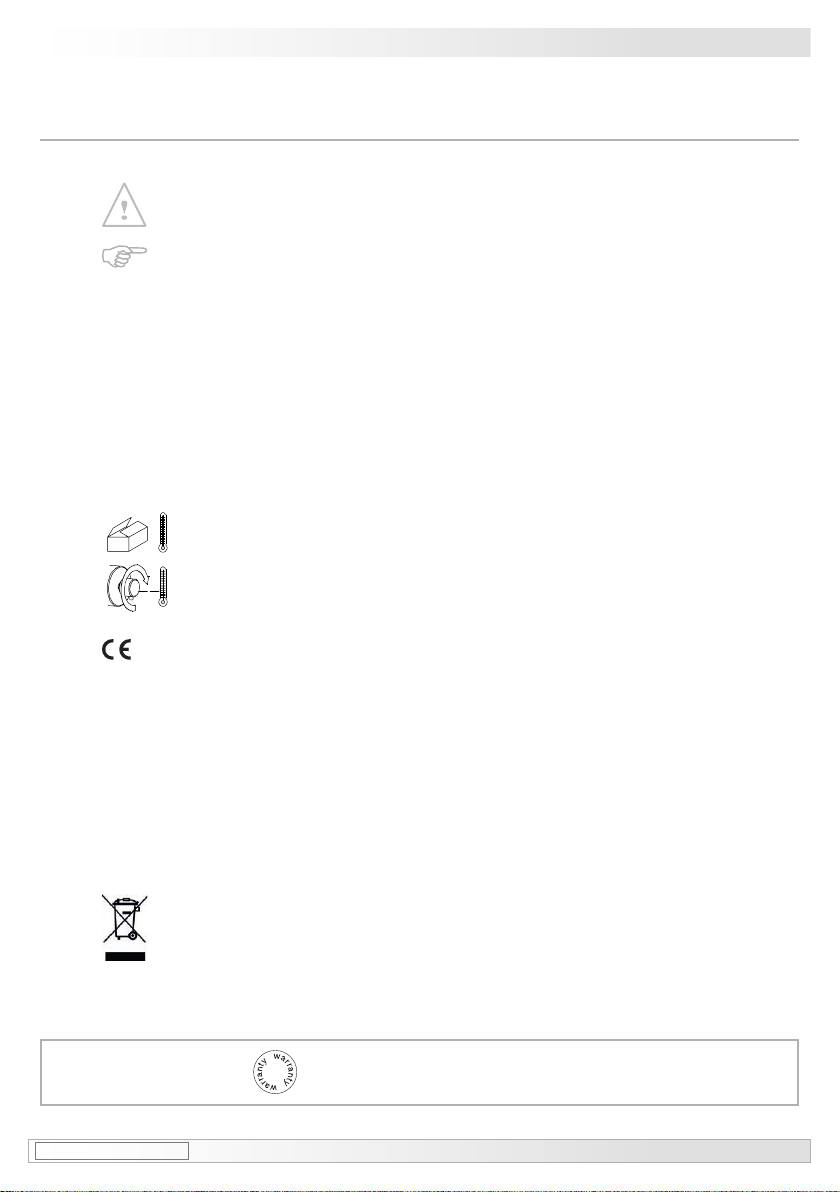

1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der inkrementale Drehgeber HOG 11 ist ein opto-elektronisches Präzisionsmessgerät, das
mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Erdungsbürsten haben eine zu erwartende Lebensdauer, die vom Stromdurchgang abhängt
und in der Regel der Kugellagerlebensdauer entspricht.
1.5 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.6 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +100 °C,
am Gehäuse gemessen.
1.7 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.8 Das Gerät ist zugelassen nach UL.
1.9 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.10 Das Gerät darf nur wie in dieser Anleitung beschrieben geöffnet werden. Reparaturen oder
Wartungsarbeiten, die ein vollständiges Öffnen des Gerätes erfordern, sind vom Hersteller
durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.11 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.12 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.
i
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsver-
lust.

MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The incremental encoder HOG 11 is an opto electronic precision measurement device
which must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The expected service life of the earthing brushes depends on the electrical current and is
usually consistent with the operating life of the ball bearings.
1.5 The storage temperature range of the device is between -15 °C and +70 °C.
1.6 The operating temperature range of the device is between -40 °C and +100 °C,
measured at the housing.
1.7 EU-Declaration of Conformity meeting to the European Directives.
1.8 The device is UL approved.
1.9 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.10 The device may be only opened as described in this instruction. Repair or maintenance work
that requires opening the device completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.11 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.12 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
i
Warning!
Damaging the seal on the device invalidates warranty.

3Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Gerät sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken.
Unbedingt die Montagehinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
2.7 Explosionsgefahr
Das Gerät nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Materialien
verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder explo-
dieren.

MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1) 4
Security indications 3
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
2.6 Risk of destruction due to adhesive uids
Adhesiveuidscandamagethesensingsystemandtheballbearings.Dismountingadevice,
secured to a shaft by adhesive may lead to the destruction of the device.
2.7 Explosion risk
Donotusethedeviceinareaswithexplosiveand/orhighlyinammablematerials.Theymay
explodeand/orcatchrebypossiblesparkformation.

5Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929

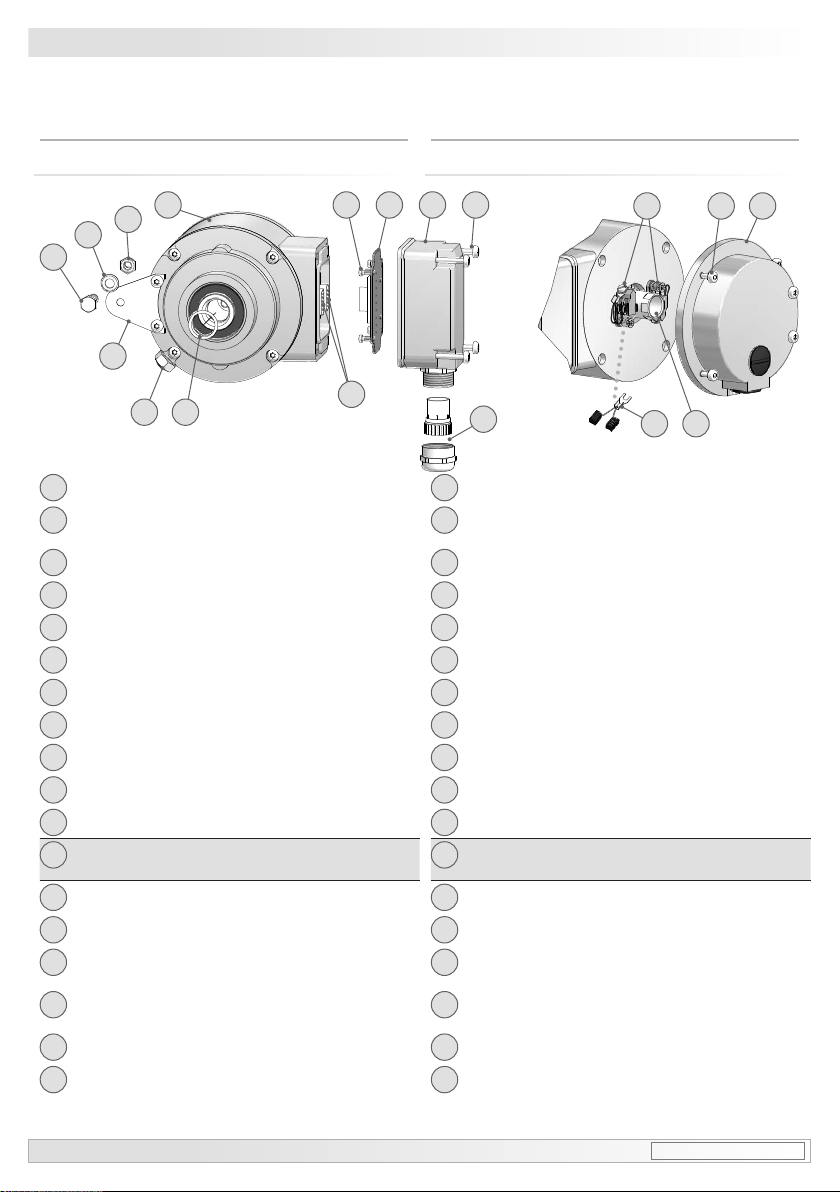

3Vorbereitung/Preparation
1Gehäuse
2Einseitig offene Hohlwelle mit Schlüsseläche
SW 17 mm
3Spannelement
4Erdungsbolzen
5Stützblech für Drehmomentstütze
6Sechskantschraube M6x18 mm, ISO 4017
7Scheibe B6,4, ISO 7090
8Selbstsichernde Mutter M6, ISO 10511
9Abdeckhaube mit O-Ring
10 Ejot-Innensechskantschraube M4x14 mm
11 Bürstenhalterung mit Kohlebürste
12 Kohlebürste, auch als Zubehör erhältlich:
Bestellnummer 11058991
13 Klemmenkastendeckel
14 Torx-/Schlitzschraube M4x32 mm
15 Kabelverschraubung M20x1,5 mm
für Kabel ø5...13 mm
16 Anschlussplatine,
siehe Abschnitt 6.1.4 und 6.3.
17 Torx-/Schlitzschraube M3x10 mm
18 D-SUB Stecker am
Gerätegehäuse
1Housing
2Blindhollowshaftwithspannerat
17mma/f
3Clamping element
4Earthing bolt
5Support plate for torque arm
6Hexagon screw M6x18 mm, ISO 4017
7Washer B6.4, ISO 7090
8Self-locking nut M6, ISO 10511
9Cover with o-ring
10 Ejot hexagon socket screw M4x14 mm
11 Brush holder with carbon brush
12 Carbon brush, also available as accessory:
Order number 11058991
13 Terminal box cover
14 Torx/slottedscrewM4x32mm
15 Cable gland M20x1.5 mm
for cable ø5...13 mm
16 Connecting board,
see section 6.1.4 and 6.3.
17 Torx/slottedscrewM3x10mm
18 D-SUB connector (male) on the
device housing
3Vorbereitung
3.1 Lieferumfang
3Preparation
3.1 Scope of delivery
1
34
5
131617 14
15
8
6
7
18
11 9
12 2
10

MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1) 6
Vorbereitung/Preparation 3
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.2 Required for mounting
(not included in scope of delivery)
19
21a
21c21b
22a 22a
20
3x 3x 21 22
L

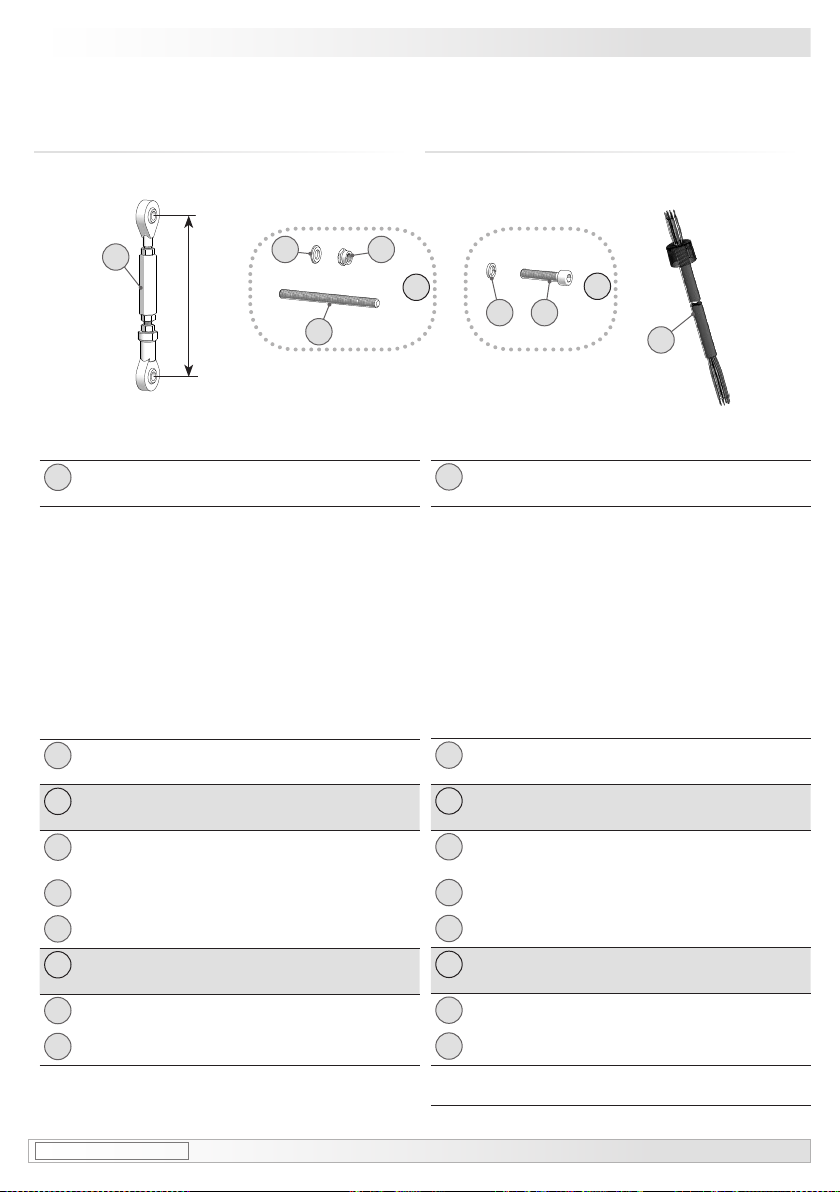

19 Drehmomentstütze, als Zubehör erhältlich:
Bestellnummer Länge L, Version
11043628 67...70 mm, Standard
11004078 125 (±5) mm 1), Standard
11002915 440 (+20/-15) mm 2), Standard
11054917 67...70 mm, isoliert
11072795 125 (±5) mm 1), isoliert
11082677 440 (+20/-15) mm 2), isoliert
11054918 67...70 mm, rostfrei
11072787 125 (±5) mm 1), rostfrei
11072737 440 (+20/-15) mm 2), rostfrei
20 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 6.5.
21 Montageset als Zubehör erhältlich:
Bestellnummer 11071904, bestehend aus ...
21a
Gewindestange M6 (1.4104),
Länge variabel (≤210 mm)
21b
Scheibe B6,4, ISO 7090
21c
Selbstsichernde Mutter M6, ISO 10511
22 Montage-/Demontageset als Zubehör erhält-
lich: Bestellnr. 11077087, bestehend aus ...
22a
Federring 6, DIN 7980
22b
Zylinderschraube M6x30 mm, ISO 4762
1) Kürzbar auf ≥71 mm
2) Kürzbar auf ≥131 mm
19 Torque arm, available as accessory:
Order number Length L, version
11043628 67...70 mm, standard
11004078 125 (±5) mm 1), standard
11002915 440(+20/-15)mm 2), standard
11054917 67...70 mm, insulated
11072795 125 (±5) mm 1), insulated
11082677 440(+20/-15)mm 2), insulated
11054918 67...70 mm, stainless
11072787 125 (±5) mm 1), stainless
11072737 440(+20/-15)mm 2), stainless
20 Sensor cable HEK 8,
available as accessory, see section 6.5.
21 Mounting kit available as accessory:
Order number 11071904, including ...
21a
Thread rod M6 (1.4104),
lengthvariable(≤210mm)
21b
Washer B6.4, ISO 7090
21c
Self-locking nut M6, ISO 10511
22 Mounting/dismountingkitavailableasacces-
sory: Order number 11077087, including ...
22a
Spring washer 6, DIN 7980
22b
Cylinder screw M6x30 mm, ISO 4762
1) Canbeshortenedto≥71mm
2) Canbeshortenedto≥131mm

7Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
3Vorbereitung/Preparation
22 Montage-/Demontageset als Zubehör erhält-
lich: Bestellnr. 11077087, bestehend aus ...
22c
Gewindestift M6x10 mm, ISO 7436
22d
Zylinderschraube M8x45 mm, ISO 4762
22 Mounting/dismountingkitavailableasacces-
sory: Order number 11077087, including ...
22c
Setscrew M6x10 mm, ISO 7436
22d
Cylinder screw M8x45 mm, ISO 4762
3.3 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
3.3 Required for dismounting
(not included in scope of delivery)
3.4 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.4 Required tools
(not included in scope of delivery)
22
22c 22d
3, 5 und 6 mm
0,8x4 mm
10 (2x), 17 und 22 mm
TX 10, TX 20
23 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265
3, 5 and 6 mm
0.8x4 mm
10 (2x), 17 and 22 mm
TX 10, TX 20
23 Tool kit available as accessory,
order number: 11068265

Montage / Mounting 4
MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1) 8
4.2 Schritt 2 4.2 Step 2
4Montage
4.1 Schritt 1
4Mounting
4.1 Step 1
*
*
*
*
*
910 **
* Siehe Seite 5 oder 6
See page 5 or 6
6
19
7
5
8
10 mm 10 mm
3 mm

4Montage / Mounting
9Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
4.3 Schritt 4.3 Step 3

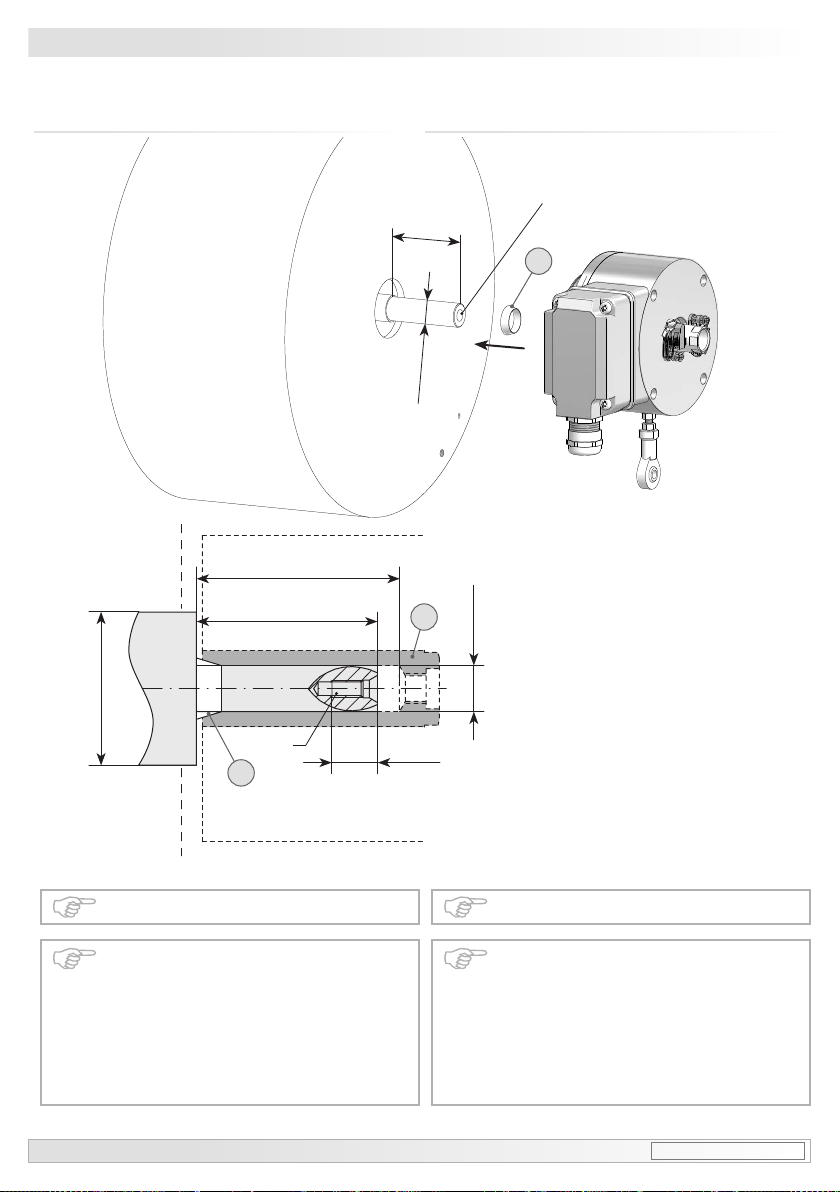

Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 4.6.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 4.6.
Runouts can cause vibrations, which
can shorten the service life of the
device.
ø16h6 mm
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
3*
M6
≥ ø20 mm
ø16h6 mm
52 mm (40...52 mm)
52 mm
(40...52 mm)
53 mm
16 mm
3
2
*
*
*Siehe Seite 5
See page 5

Montage / Mounting 4
MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1)
10
4.4 Schritt 4 4.4 Step 4
Anzugsmoment:
Tightening torque:
Mt= 6 Nm
22b22a
21a
21b 21b
19
21b
21c21b
**
*
**
*
*
**
*Siehe Seite 6
See page 6
21c
*
10 mm
17 mm
5 mm

4Montage / Mounting
11 Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929

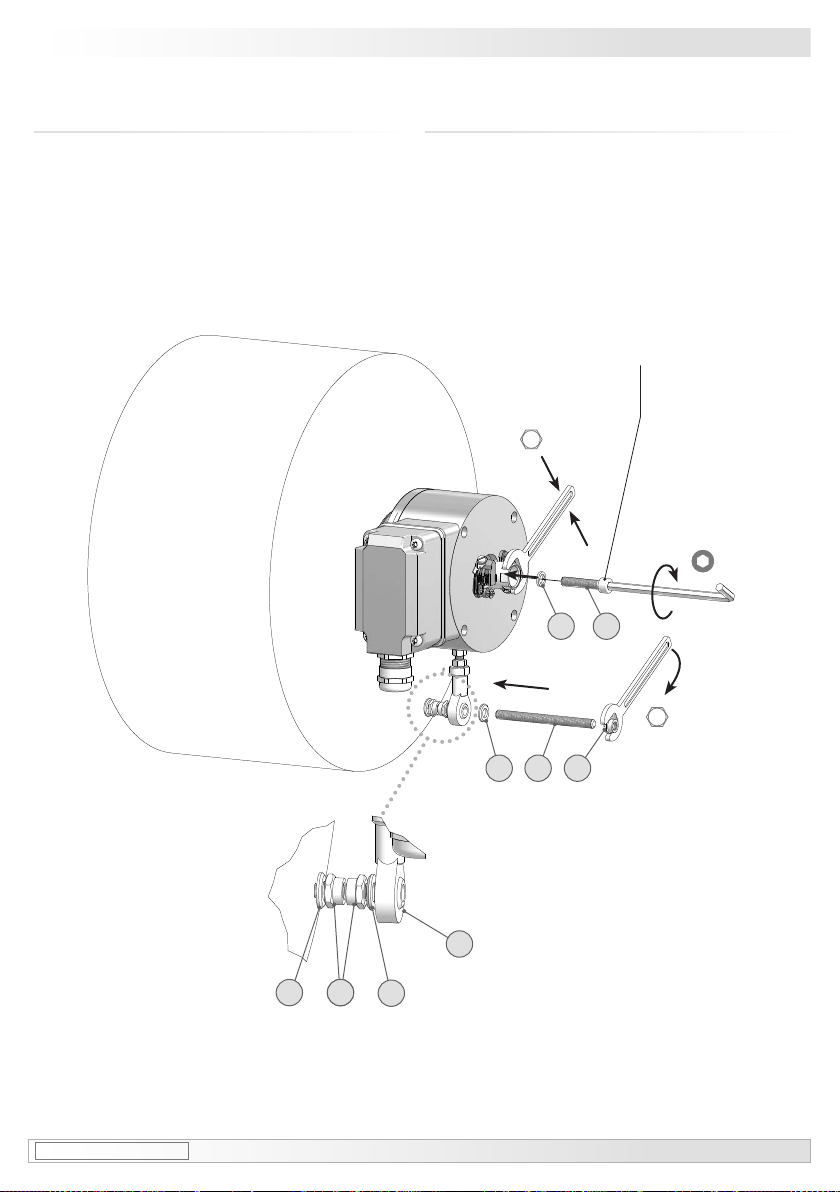

4.5 Schritt 5 - Drehmomentstütze 4.5 Step 5 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)
Die Montage der Drehmomentstütze
sollte spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlauffehler des Gerätes von
0,06 mm, was zu einem großen
Winkelfehler führen kann , siehe
Abschnitt 4.6.
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
device of 0.06 mm. That may lead to a
large angle error, see section 4.6.

Montage / Mounting 4
MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1)
12
4.6 Hinweis zur Vermeidung von Messfeh-
lern
Für einen einwandfreien Betrieb des
Gerätes ist eine korrekte Montage, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.1 bis 4.5.
Der Rundlauffehler der Antriebswelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden 3).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze, siehe Abschnitt
4.5, mindestens gleich L1 sein sollte 4).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π· R/L1
mit R:
Rundlauffehler in mm
L1:
Abstand der Drehmomentstütze zum
Gerätemittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler
Δρmech von ± 0,025°.
i
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
4.6 How to prevent measurement errors
To ensure that the device operates cor-
rectly, it is necessary to mount it accu-
rately as described in section 4.1 to 4.5,
which includes correct mounting of the
torque arm.
The radial runout of the drive shaft should
not exceed 0.2 mm (0.03 mm
recommended), if at all possible, to pre-
vent an angle error.
An angle error may be reduced by
increasing the length of L1 3). Make sure
that the length L2 of the torque arm, see
section 4.5, is at least equal to L1 4).
The angle error can be calculated as
follows:
Δρmech=±90°/π· R/L1
with R:
Radial runout in mm
L1:
Distance of the torque arm to the center
point of the device in mm
Example of calculation:
For R= 0.06 mm and L1 = 69.5 mm the
resulting angle error
Δρmech equals ± 0.025°.
i
For more information,
call the telephone hotline at
[phone]
3) Auf Anfrage sind hierzu verschiedene Stützbleche
für die Drehmomentstütze erhältlich.
4) Wenn L2 < L1 muss mit der Länge L2 gerechnet werden.
3) For this different support plates for the
torque arm are available on request.
4) If L2 < L1, L2 must be used in the calculation formula.

4Montage / Mounting
13 Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929

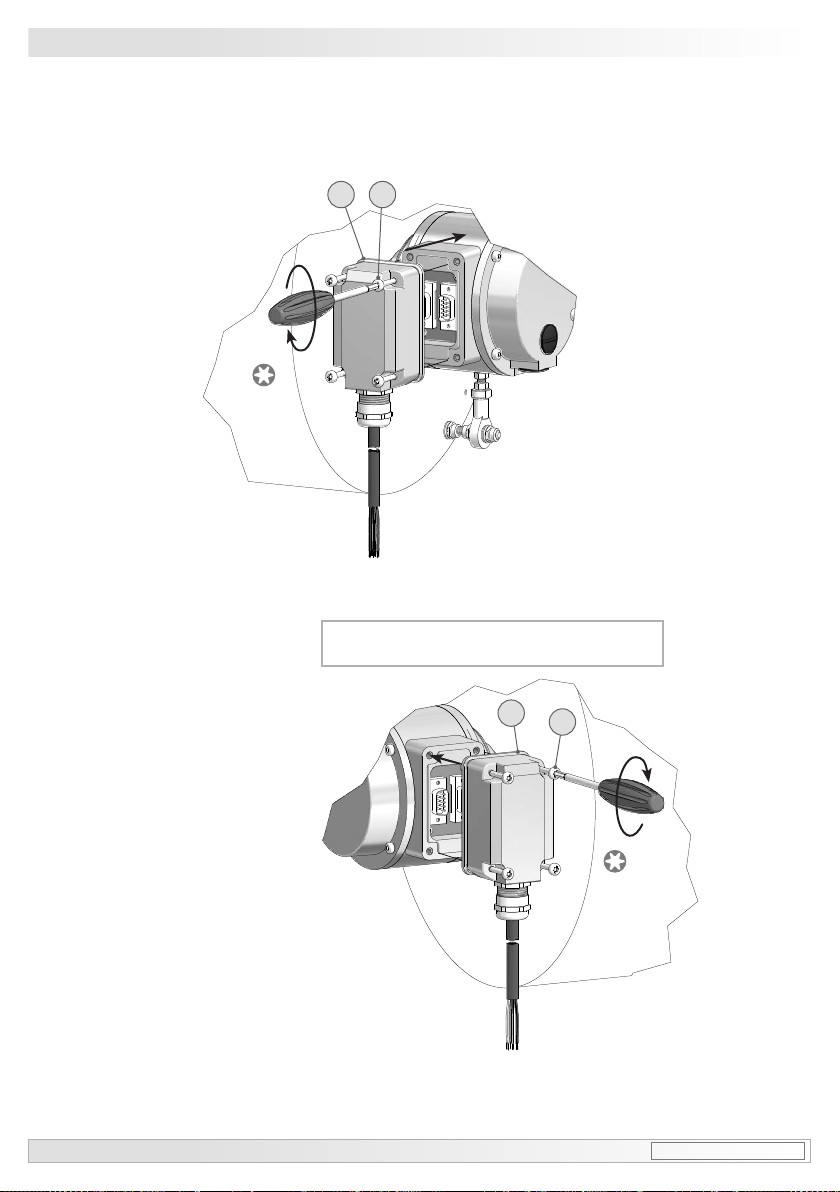

4.8 Montagehinweis 4.8 Mounting instruction
4.7 Schritt 6 4.7 Step 6
910 **
*Siehe Seite 5
See page 5
Anzugsmoment:
Tightening torque:
Mt= 2...3 Nm
i
Wir empfehlen, das Gerät so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt
ausgesetzt ist.
i
It is recommended to mount the device
with cable connection facing down-
ward and being not exposed to water.
3 mm

MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1)
14

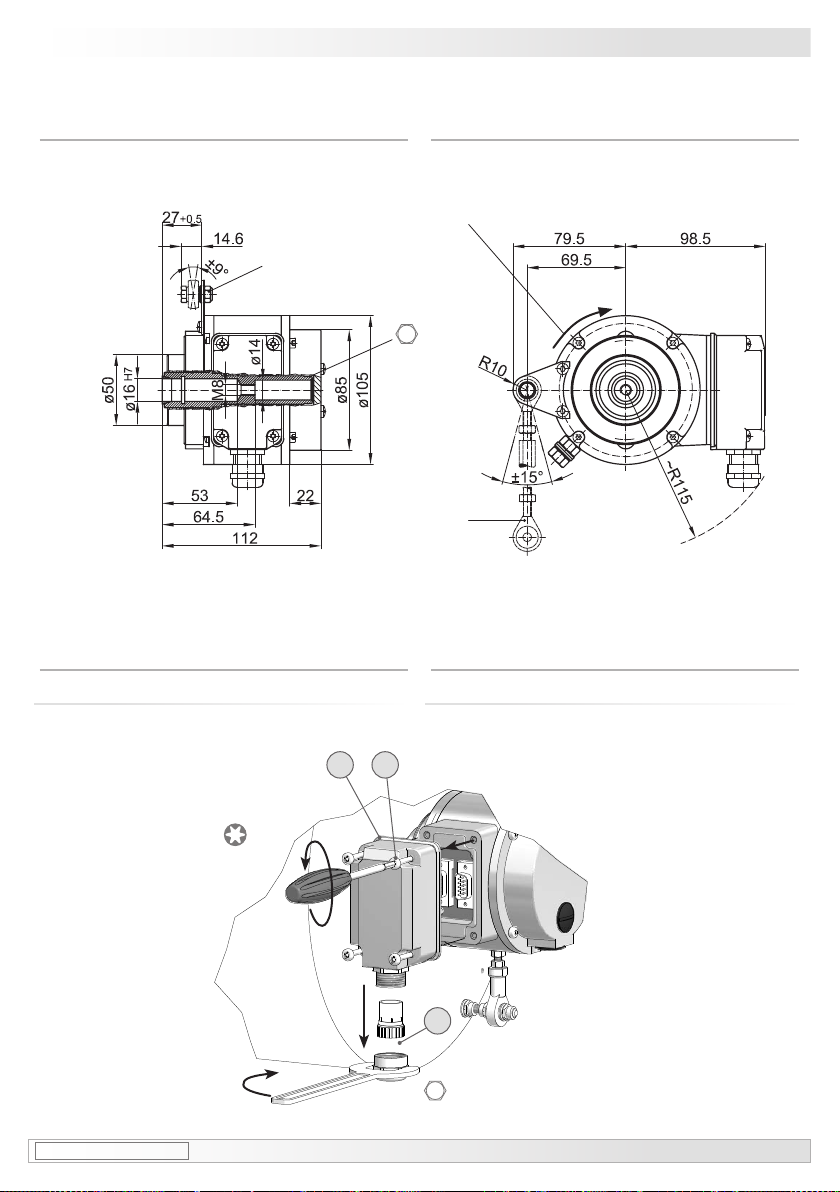

Abmessung - Elektrischer Anschluss/Dimension-Electricalconnection 5-6
5Abmessung
(74568)
5Dimension
(74568)
Positive Drehrichtung
Positive rotating direction
Um 90° versetzt gezeichnet
Drawing 90° rotated
Zubehör
Accessory
6Elektrischer Anschluss
6.1 Kabelanschluss
6.1.1 Schritt 1
6Electrical connection
6.1 Cable connection
6.1.1 Step 1
*Siehe Seite 5
See page 5
1413 **
15 *
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)
17
TX 20
22 mm

15 Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
6Elektrischer Anschluss/Electricalconnection
* Siehe Seite 5 oder 6
See page 5 or 6
~75 mm
19 *
15 *
6.1 Kabelanschluss
6.1.2 Schritt 2
6.1.3 Schritt 3
6.1 Cable connection
6.1.2 Step 2
6.1.3 Step 3
16
17
*
*
D-SUB Buchse
zum Anschluss an
das Gerätegehäuse,
siehe Abschnitt 6.1.6.
D-SUB connector (female)
for connecting to
the device housing,
see section 6.1.6.
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection of
the device the correct cable diameter
must be used.
ø5...13 mm
TX 10

MB072c - 11141929 Baumer_HOG11-DNVGL_II_DE-EN (20A1)
16
Elektrischer Anschluss/Electricalconnection 6
Kabelschirm
Cable shield Ansicht X
siehe Abschnitt 6.3.
View X
see section 6.3.
*Siehe Seite 5
See page 5
15 *
6.1.4 Schritt 4
6.1.5 Schritt 5
6.1.4 Step 4
6.1.5 Step 5
16
17
*
*
TX 10
22 mm

17 Baumer_HOG11-DNVGL_II_DE-EN (20A1) MB072c - 11141929
6Elektrischer Anschluss/Electricalconnection
Großer, um 180° wendbarer Klemmenkasten.
Big terminal box, turn by 180°.
*Siehe Seite 5
See page 5
13 14
* *
14
13 *
*
Anzugsmoment:
Tightening torque:
Mt= 2...3 Nm
Anzugsmoment:
Tightening torque:
Mt= 2...3 Nm
6.1.6 Schritt 6 6.1.6 Step 6
TX 20
TX 20
