Becker Centronic EasyControl EC411 User manual

Centronic EasyControl
EC411
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
de Montage- und Betriebsanleitung
Wandsender
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Wall transmitter
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Émetteur mural
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Wandzender
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 4
Anzeigen- und Tastenerklärung................................................................. 5
Funktionserklärung .................................................................................. 6
Einlernen des Funks ................................................................................. 6
Montage Wandhalterung .......................................................................... 7
Batteriewechsel....................................................................................... 8
Reinigung................................................................................................ 8
Technische Daten .................................................................................... 8
Was tun wenn...?...................................................................................... 9
Allgemeine Konformitätserklärung ............................................................ 9
2-de

Allgemeines
Mit diesem Sender können Sie einen oder mehrere Rollladen und Sonnen-
schutzanlagen steuern.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi-
schen Typ (siehe Technische Daten) ersetzen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Gerät enthält verschluckbare Kleinteile.
Bestimmungsgemäße Verwendung
Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich
für die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk-
Steuerungen verwendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughäfen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen,
Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheitsein-
richtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen
verbinden.
4-de

•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.

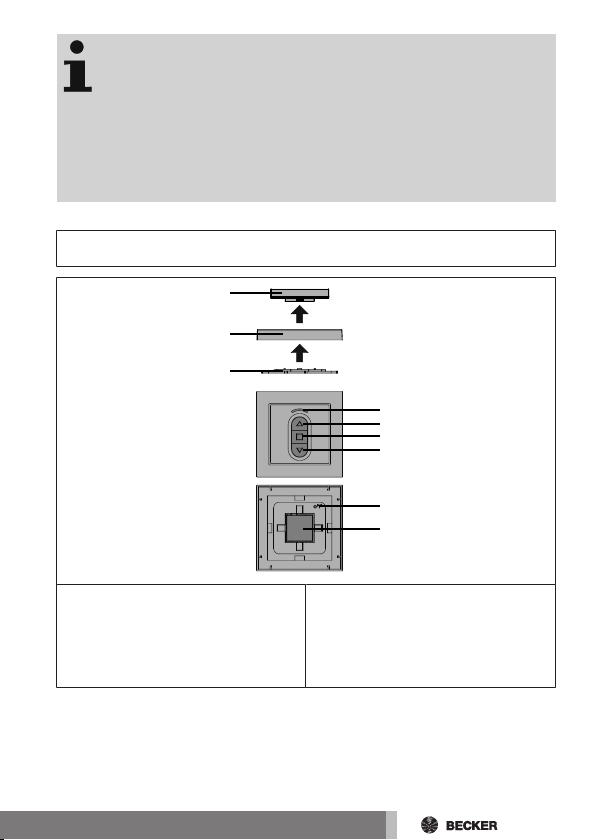

Anzeigen- und Tastenerklärung
1
2
3
4
5
6
7
9
8
1. Sendekontrollleuchte
2. AUF-Taste
3. STOPP-Taste
4. AB-Taste
5. Einlerntaste
6. Batteriefachdeckel
7. Wandhalterung
8. Rahmen
9. Wandsender
5-de

Funktionserklärung
Kanal
Der Kanal eines Handsenders kann in einen oder mehrere Empfänger einge-
lernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die
mehrerer Empfänger ein Gruppenbefehl.
Sendekontrollleuchte
Ein Funksignal wird durch das Aufleuchten der Sendekontrollleuchte signali-
siert. Lässt die Leistung der Batterie nach, blinkt die Sendekontrollleuchte
beim Senden. Die Sendeleistung bzw. Funkreichweite wird durch Abnahme
der Batterieleistung reduziert. Leuchtet die Sendekontrollleuchte bei Tasten-
druck nicht mehr, muss die Batterie gewechselt werden.
Einlernen des Funks
1) Mastersender einlernen
a) Empfänger in Lernbereitschaft bringen
Beachten Sie die Montage- und Betriebsanleitung des Emp-
fängers.
•Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.
oder
•Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
b) Mastersender einlernen
Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lernbereit-
schaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.
6-de

2) weitere Sender einlernen
1. Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.
2. Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger
quittiert.
3. Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch
einmal.
4. Der Empfänger quittiert das erfolgreiche Einlernen.
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 10 m und im
freien Feld bis zu 100 m.

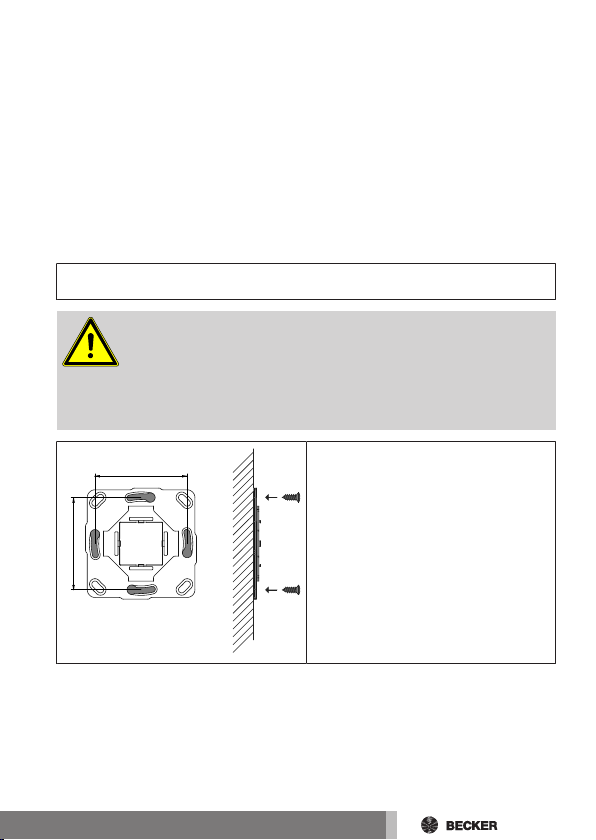

Montage Wandhalterung
VORSICHT
Bei einer Montage auf eine Schalterdose hat diese leer zu
sein.
Vor der Montage ist die Stromzuführung spannungsfrei zu
schalten. Für die elektrische Installation sind die geltenden
Vorschriften einzuhalten.
58,9
58,9
•Prüfen Sie vor der Montage an
der gewünschten Montagepositi-
on die einwandfreie Funktion von
Sender und Empfänger.
•Befestigen Sie die Halterung mit
den zwei beigelegten Schrauben
an der Wand.
7-de

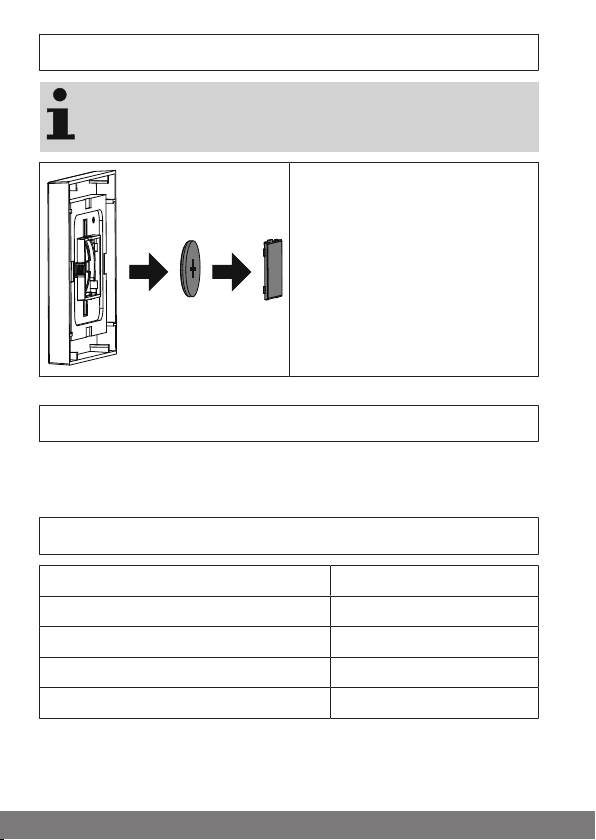

Batteriewechsel
Den entsprechenden Batterietyp entnehmen Sie bitte aus
dem Kapitel „Technische Daten“.
1.2.
1. Ziehen Sie das Bedienteil ab.
2. Öffnen Sie das Batteriefach.
3. Entnehmen Sie die Batterie.
4. Setzen Sie die neue Batterie
lagerichtig ein.
5. Schließen Sie das Batteriefach.
Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
Technische Daten
Nennspannung 3 V DC
Batterietyp CR 2430
Schutzart IP 20
Zulässige Umgebungstemperatur -10 bis +55 °C
Funkfrequenz 868,3 MHz
8-de

Was tun wenn...?
Problem Abhilfe
Antrieb läuft nicht. Neue Batterie einlegen.
Batterie richtig einlegen.
Entfernung zum Empfänger verrin-
gern.
Sender ist nicht im Empfänger einge-
lernt.
Sender einlernen.
Allgemeine Konformitätserklärung
Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich das Gerät
Centronic EasyControl EC411 in Übereinstimmung mit den grundlegenden
Anforderungen und den anderen relevanten Vorschriften der Richtlinie R&TTE
1999/5/EG befindet.
Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI
Technische Änderungen vorbehalten.
9-de

Table of contents
General..................................................................................................11
Warranty ................................................................................................11
Safety instructions ..................................................................................12
Intended use ..........................................................................................12
Explanation of displays and buttons..........................................................13
Explanation of functions ..........................................................................14
Programming the remote control..............................................................14
Installing the wall bracket.........................................................................15
Changing batteries..................................................................................16
Cleaning.................................................................................................16
Technical data ........................................................................................16
What to do if...?.......................................................................................17
General Declaration of Conformity............................................................17
10-en

General
You can control one or more roller shutter or sun protection systems with this
transmitter.
This device is exceptionally easy to use.
Please observe these Assembly and Operating Instructions when installing
and setting up the equipment.
Explanation of pictograms
CAUTION CAUTION indicates a hazardous situation
which, if not avoided, could result in in-
jury.
ATTENTION ATTENTION indicates measures that must
be taken to avoid damage to property.
Denotes user tips and other useful in-
formation.
Warranty
Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush-
ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten-
ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu-
facture, installation and customer advice.
11-en

Safety instructions
General information
•Please keep the instruction manual safe!
•Only use in dry rooms.
•Only use unmodified original parts from the control unit manufacturer.
•Keep children away from control units.
•Observe all pertinent country-specific regulations.
•Dispose of used batteries properly. Only replace the battery with one of the
same type (see Technical Data).
Caution
•Keep people out of the system’s range of travel.
•If the system is controlled by one or more transmitters,
the system’s range of travel must always be visible during
operation.
•Device contains small parts that can be swallowed.
Intended use
The transmitter described in these instructions must only be used indoors for
the operation of Centronic-compatible radio drives and radio control units.
•Please note that radio-controlled systems may not be used in areas with a
high risk of interference (e.g. hospitals, airports).
•The remote control is intended solely for use with equipment and systems
in which malfunctions in the transmitter or receiver would not pose any risk
to persons, animals or property, or which contain safety devices to elimin-
ate such risks.
•The operator is not protected from interference from other telecommunic-
ations systems and terminal equipment (e.g. even from radio-controlled
systems which are properly operated in the same frequency range).
•Only connect radio receivers to devices and systems approved by the
manufacturer.
12-en

•Ensure that the control unit is not installed or operated
close to metal surfaces or magnetic fields.
•Radio-controlled systems transmitting on the same fre-
quency may cause reception interference.
•Note that the range of the radio signal is limited by legis-
lation as well as by design.
Explanation of displays and buttons
1
2
3
4
5
6
7
9
8
1. Transmission pilot light
2. UP button
3. STOP button
4. DOWN button
5. Programming button
6. Battery compartment cover
7. Wall bracket
8. Frame
9. Wall transmitter
13-en

Explanation of functions
Channel
The channel of a hand-held transmitter can be programmed into one or more
receivers. One receiver is operated through an individual command, several
receivers through a group command.
Transmission pilot light
A radio signal is indicated by the transmission pilot light lighting up. The trans-
mission pilot light flashes while transmitting if the battery is getting weak. The
transmission strength and the radio range decrease as battery power de-
clines. If the transmission pilot light no longer lights up when a button is
pressed, the battery must be replaced.
Programming the remote control
1) Programming the master transmitter
a) Putting the receiver into programming mode
Follow the Assembly and Operating Instructions for the re-
ceiver.
•Switch off the receiver power for 5 seconds, then switch it back on.
or
•operate the programming button or the radio switch on the receiver.
The receiver is now in programming mode for 3 minutes.
b) Programming the master transmitter
Press the programming button on the master transmitter whilst in program-
ming mode until the receiver confirms that programming was successful.
The programming process is now complete.
14-en

2) Programming additional transmitters
1. Press the programming button of the master transmitter until the re-
ceiver confirms.
2. Then press the programming button of the new transmitter until the re-
ceiver confirms.
3. Now press the programming button of the new transmitter again.
4. The receiver confirms successful programming.
The maximum transmitter range on and in the building is up to 10m and in the
open up to 100m.
Installing the wall bracket
Caution
If mounted in a switch box, the latter must be empty.
Prior to installation, the power supply must be disconnected.
The applicable regulations for electrical installation must be
complied with.
58,9
58,9
•Before installation in the desired
installation position, check that
the transmitter and receiver are
functioning properly.
•Fix the bracket to the wall with the
two screws enclosed.
15-en

Changing batteries
You will find the appropriate battery type in the "Technical
data" chapter.
1.2.
1. Remove the control panel.
2. Open the battery compartment.
3. Take out the battery.
4. Insert the new battery correctly.
5. Close the battery compart-
ment.
Cleaning
Only clean the device with a suitable cloth. Do not use aggressive cleaning
agents that may damage the surface.
Technical data
Rated voltage 3 V DC
Battery type CR 2430
Degree of protection IP20
Permissible ambient temperature -10°C to +55°C
Radio frequency 868.3 MHz
16-en

What to do if...?
Problem Remedy
Drive is not functioning. Insert a new battery.
Insert the battery correctly.
Reduce the distance to the receiver.
Transmitter is not programmed in the
receiver.
Program transmitter.
General Declaration of Conformity
Becker-Antriebe GmbH hereby declares that the Centronic EasyControl
device EC411 complies with the fundamental requirements and other relevant
rules of Directive R&TTE 1999/5/EC.
Intended for use in the following countries: EU, CH, NO, IS, LI
Subject to technical changes without notice.
17-en

Sommaire
Généralités.............................................................................................19
Garantie.................................................................................................19
Consignes de sécurité.............................................................................20
Utilisation conforme ................................................................................20
Description des affichages et des touches ................................................21
Description du fonctionnement ................................................................22
Programmation radio ..............................................................................22
Montage du support mural.......................................................................23
Remplacement des piles .........................................................................24
Nettoyage ..............................................................................................24
Caractéristiques techniques ....................................................................24
Que faire si... ..........................................................................................25
Déclaration de conformité générale..........................................................25
18-fr

Généralités
Cet émetteur permet de gérer une ou plusieurs installations de volets roulants
et systèmes de protection solaires.
Cet appareil se caractérise par une utilisation simple.
Veuillez respecter la présente notice de montage et d’utilisation pour l’installa-
tion ainsi que pour le réglage de l’appareil.
Explication des pictogrammes
PRUDENCE PRUDENCE signale un risque pouvant en-
traîner des blessures s'il n'est pas évité.
ATTENTION ATTENTION signale des mesures à
prendre pour éviter des dommages maté-
riels.
Indique des conseils d’utilisation et autres
informations utiles.
Garantie
Toute modification du moteur et toute installation inappropriée allant à l’en-
contre de cette notice et de nos autres consignes peuvent causer des bles-
sures corporelles graves ou représenter un risque pour la santé des utilisa-
teurs, par ex. des contusions. C’est pourquoi, toute modification de la
construction ne peut être effectuée qu’après nous en avoir informés et après
obtention de notre accord. Nos consignes, notamment celles mentionnées
dans la présente notice de montage et d’utilisation, doivent être respectées
impérativement.
Toute modification des produits allant à l’encontre de leur utilisation conforme
n’est pas autorisée.
Lorsqu’ils utilisent nos produits, les fabricants des produits finis et les installa-
teurs doivent impérativement tenir compte et respecter toutes les dispositions
légales et administratives nécessaires, en particulier les dispositions relatives
à la compatibilité électromagnétique actuellement en vigueur, notamment en
ce qui concerne la production du produit fini, l’installation et le service clien-
tèle.
19-fr

Consignes de sécurité
Remarques générales
•Veuillez conserver la présente notice!
•À utiliser uniquement dans des locaux secs.
•Utilisez uniquement des pièces d’origine du fabricant de commandes
n’ayant subi aucune modification.
•Tenez les enfants à l’écart des commandes.
•Respectez les directives spécifiques de votre pays.
•Éliminez les piles usagées de manière conforme. Remplacez la pile uni-
quement par une pile de type identique (voir caractéristiques techniques).
Prudence
•Veillez à ce que personne ne se tienne dans la zone de dé-
ploiement des installations.
•Lorsque l’installation est pilotée par un ou plusieurs
émetteurs, la zone de déploiement de l’installation doit
être visible pendant le fonctionnement.
•L’appareil contient des petites pièces susceptibles d’être
avalées.
Utilisation conforme
L’émetteur décrit dans la présente notice est conçu uniquement pour une ins-
tallation en intérieur et pour le pilotage de moteurs et de récepteurs compa-
tibles avec Centronic.
•Sachez qu’il est interdit d’utiliser les installations radio dans des zones où
le risque de perturbations est élevé (par ex. hôpitaux, aéroports).
•La commande à distance n’est autorisée que pour les appareils et installa-
tions pour lesquels une perturbation fonctionnelle dans l’émetteur ou dans
le récepteur ne constitue aucun danger pour les personnes, les animaux
ou les choses ou pour lesquels ce risque est éliminé grâce à d’autres dis-
positifs de sécurité.
20-fr
