Beninca VN.45E24 Installer manual

VN.45E24
AUTOMAZIONE PER PORTE A LIBRO A 2 ANTE
AUTOMATION FOR DOUBLE FOLDING DOORS WITH 2 LEAVES
AUTOMATION FÜR FALLTÜREN MIT 2 TÜRFLÜGELN
AUTOMATION POUR PORTE À OUVERTURE VERTICALE À 2 BATTANTS
AUTOMATIZACIÓN PARA PUERTAS SECCIONALES DE 2 HOJAS
L8542751
Rev. 07/03/00
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d’instructions et catalogue des pieces de rechange
Libro de instrucciones y catálogo de recambios
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE EDAFFINI
A
Z
I
E
N
D
A
C
E
R
T
I
F
I
C
A
T
A
UNI
EN ISO
9001

3
Herstellerklärung
(gemäß EG-Richtlinie 89/392/EWG,Artikel 4.2 und Anhang II, sub B.)
Verbot der Inbetriebnahme
Hersteller: Automatismi Benincà S.r.l.
Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
erklärt hiermit, daß: Antriebe für Falltüren mit 2 Türflügeln VN.45E24.
• vorgesehen ist zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 89/392/EWG,
inklusive deren Änderunge, zusammengefügt werden soll;
• aus diesem Grunde nicht in allen Teilen den Bestimmungen dieser Richtlinie entspricht;
• den Bestimmungen der folgenden anderen EG-Richtlinien entspricht:
Direttiva bassa tensione 73/23/CEE, 93/68/CEE.
Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.
und daß:
• folgende harmonisierte Normen (oder Teile/Klauseln hieraus) zur Anwendung gelangten:
EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
und erklärt des weiteren daß die Inbetriebnahme solange untersagt ist, bis die Maschine oder Anlage, in welche diese Maschine
eingebaut wird oder von welcher sie eine Komponente dasteilt, als Ganzes (d.h. inklusive der Maschine, für welche diese Erklärung
ausgesteilt wurde) den Bestimmungen der Richtlinie 89/392/EWG sowie dem entsprechenden nationalen Reschtserlaß zur Umsetzung
der Richtlinie in nationales Recht entspricht, und die entsprechende Konformitätserklärung ausgestellt ist.
Benincà Luigi, Responsabile legale.
Sandrigo, 02/05/2001.
Declaration du fabricant
(Directive 89/392/CEE,Article 4.2 et Annex II, Chapitre B)
Interdiction de mise en service
Fabricant: Automatismi Benincà S.r.l.
Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Déclaire ci-apres que: l’automation pour porte à ouverture verticale à 2 battants VN.45E24.
• est prévu pour être incorporé dans une machine ou être assemblé avec d’autres machines pour consituer une machine couverte par
la norme 89/392/CEE, modifiée;
• n’est donc pas conforme en tout point aux dispositions de cette directive;
• est conforme aux dispositions des directives CEE suivantes:
Direttiva bassa tensione 73/23/CEE, 93/68/CEE.
Direttiva compatibilità elettromagnetica 89/336/CEE, 93/68/CEE.
et que:
• les (parties/paragraphes) suivants des normes harmonisées ont été appliquées:
EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1, EN 60335-1.
et déclare par ailleurs qu’il est interdit de mettre la machine en service avant que la machine dans laquelle elle sera incorporée ou dont
elle constitue une parte ait été considerée et declarée conforme aux dispositions de la Directive 89/392/CEE et aux législations
nationales la transposant, c’est-à-dire formant un ensemble incluant la machine concernée par la présente déclaration.
Benincà Luigi, Responsabile legale.
Sandrigo, 02/05/2001.

5
Introduzione
Ci congratuliamo con voi per aver scelto il motoriduttore VN.45E24.
Tutti gli articolidellavastagammaBenincàsonoilfruttodiunaventennaleesperienzanelsettoredegliautomatismi
e di una continua ricerca di nuovi materiali e di tecnologie all’avanguardia.
Proprio per questo, oggi siamo in grado di offrire dei prodotti estremamente affidabili che, grazie alla loro potenza,
efficacia e durata, soddisfano pienamente le esigenze dell’utente finale.
Tutti i nostri prodotti vengono costruiti in conformitàalle norme vigenti e sono coperti da garanzia.
Inoltre, una polizza R.C. prodotti stipulata con primaria compagnia assicurativa copre eventuali danni a cose o
persone causati da difetti di fabbricazione.
Introduction
Thank you for choosing our VN.45E24 ratiomotor.
All items in the wide Benincà production range are the result of twenty-years’ experience in the automa-
tism sector and of continuous research for new materials and advanced technologies.
We are, therefore, in the position to offer higly reliable products that due to their power, effectiveness and
useful life, fully satisfy the final user’s requirements.
All our products are manufactured to the existing standard and are covered by warranty.
Possible injury to people or accidents caused by defects in construction are covered by a civil liability
policy drawn up with one of the major insurance companies.
Einleitung
Wir danken Ihnen dafür, daß Sie sich für den VN.45E24 Gitteröffner entschieden haben.
Alle Produkte der umfangreichen Benincà Produktion sind das Ergebnis der zwanzigjährigen Erfahrungen im Be-
reich der Automation und der ständigen Erforschung von neuen Materialien und fortgeschrittenen Technologien.
Aus diesem Grund sind wir heute in der Lage, zuverlässige Produkte anzubieten, die, dank ihren Stärke, Wirksam-
keit und Haltbarkeit, der Anforderungen des Endverbrauchers völlig gerecht werden.
Alle Produkte sind nach Normen gefertigt und durch Garantie gedeckt.
Eventuelle Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden können, werden durch
eine der wichtigsten Versicherungsgesellschaften gedeckt.
Introduction
Nous ne pouvons que féliciter d’avoir porté votre choix sur le moto-réducteur VN.45E24.
Vingt années d’expérience dans le secteur des automatismes ainsi que dans le recherche de nouveaux
matériaux et technologies de pointe, nous ont permis de développer tous les nombreux articles de la
gamme Benincà. Pour ces raisons, nous sommes en mesure de proposer des produits extrémement fia-
bles et qui grâce à leurs puissances, performances et longévité, répondent aux exigences des utilisateurs.
Tous nos produits sont construits selon les normes en vigueur et sont garantis.
Enplus, unepoliced’assurance responsabilitécivile garantie lacouverture d’éventuelssinistres à person-
nes ou objects causés par les défauts de fabrication.
Introduccion
Nos congratulamos con Vd. por haber elegido el moterreductor VN.45E24.
Todos los artículos de la vasta gama Benincàson el fruto de una veinteañal experiencia en el sector de los
automatismos y de una continua búsqueda de nuevos materiales y de tecnologías de vanguardia.
Precisamentepor esto,hoyestamos ensituacióndepoderofrecer productosextremadamentefiables que,gracias
a su potencia, eficacia e duración, satisfacen plenamente las exigencias del usuario fianal.
Todos nuestros productos se construyen en conformidad a las normas y están garantizados.
Además, una póliza R.C. productos (responsabilidad civil) estipulada con una de las principales compañías de
seguros, cubre eventuales daños a personas o cosas causados por defectos de fabricacíon.

6
Notizie generali
Per un buon funzionamento delle automazioni in oggetto, la porta da automatizzare dovràrispondere alle seguenti
caratteristiche:
- Buona robustezza e rigidità.
- Le cerniere devono presentare giochi minimi e permettere che le manovre manuali siano dolci e regolari.
General information
For an efficient operation of these automatisms, the door must have the following features:
- Good stoutness and stiffness.
- All hinges must have positive clearances and permit smooth and regular manual operations.
Allgemeine Information
Zum guten Betrieb der genannten Automation, muß die Tür folgende Eigenschaften haben:
- Stärke und Festigkeit.
- Die Scharniere müssen minimale Spiele aufweisen und die manuelle Öffnung und Schließung müssen in jedem
Fall leicht sein.
Notice générales
Pour un bon fonctionnement de l’automatisme en object, la porte doit avoir les suivantes caractéristiques:
- Bonne robustesse et rigidité.
- Lescharniéresdoiventavoirunmoindrejeupourpermettrequelesmanoeuvres soientaiséesetréguliéres.
Noticias generales
Para un buen funcionamiento de la automatización de objeto, la puerta a automatizar deberáresponder a las
siguientes características:
- Buena robustez y rigidez.
- Las bisagras deben presentar juegos mínimos y permitir que las maniobras manuales sean suaves y regulares.

7
Alimentazione Feed Speisung Alimentation
Potenza assorbita Absorbed rating Leistung Puissance absorbée
Corrente assorbita Absorbed current Strom-Verbrauch Courant absorbée
Coppia Torque Drehmoment Couple
Rapporto di riduzione Reduction ratio Untersetzungsverhältnis Rapport de réduction
Classe isolamento Insulation class Isolierklasse Classe d’isolement
Peso max. anta Max wing weight Max. Flügelgewicht
Poids max porte
*Lunghezza max anta *Max wing length *Max Flügellänge *Longeur maximum porte
Lubrificazione Lubrication Schmierung Lubrification
Peso Weight Gewicht Poids
Dimensioni Dimensions Masse Dimensions
V
W
A
Nm
Kg
m
Kg
mm
Dati tecnici Technical data Technische Daten Donnees technique
Grasso Agip GR MU EP/2
Giri motore (giri/min)
Alimentación
Potencia absorbida
Corriente absorbida
Empuje
Relación de reducción
Clase de aislamiento
Peso máximo de hoja
*Longitud max. de hoja
Lubrificación
Peso
Dimensiones
Datos técnicos
Giros motor (giros/min)Motor (rpm) Drehzahl des Motors Nb de tours moteur
24
VN.45E24
120
8
260
0,0013
Y
100
1.3
13
1400
Giri uscita (giri/min) Giros salida (giros/min)Outlet (rpm) Drehzahl Ausgang Nb de tours sortie 1.82
159,5x316.5xH130
1. Ingombri e misure di max (fig.1)
1. Overall dimensions (fig.1)
1. Richtraumbedarf und -Maße (Bild 1)
1. Encombrements et dimensions (fig.1)
1. Volumes y acotaciones (fig.1)
Fig.1
80
50
120
750
180
130
316.5
50
159.5
600

8
C
Fig.2
V
A
Posticipa.
Delay.
Verlangsamt.
Retarde.
Retrasa.
Anticipa.
Anticipate.
Beschleunigt.
Anticipe.
Adelanta.
G

9
2. Regolazione dei fine corsa (fig.2)
Il VN.45E24 dispone di finecorsa incorporati sia per l’apertura che per la chiusura; ècomunque consigliabile usare
il finecorsa solo in apertura.
Per la regolazione agire come segue:
•Svitare le viti V e togliere il carter C.
•Allentare il grano G.
•Ritardare o anticipare l’intervento del finecorsa ruotando la cammaA e serrare moderatamente il grano G.
2. Limit stops adjustment (fig.2)
The VN.45E24 is equipped with limit stops both for the opening and the closing; it is anyway advisable to
use the limit stops only when opening. For the adjustment proceed as follows:
•Unscrew the screws V and the case C
•Loosen the grain G.
•Delay or anticipate the limit stop intervention by rotating the cam A and tighten the grain G.
2. Einstellung der Endschalter (Bild 2)
Indas VN.45E24sindEndschalterzum ÖffnenundSchließeneingebaut;istesjedochratsam,denEndschalternur
beim Öffnen zu gebrauchen. Man stellt ihn wie folgt ein:
• Schrauben V heraus- und Haube C abnehmen.
• Stift G lockern
• Tätigkeit des Endschalters verlangsamen oder beschleunigen, indem Sie Nocke A drehen und Stift G mäßig
anziehen.
2. Réglage des fins de course (fig.2)
Le VN.45E24 dispose de fins de course incorporés aussi bien pour l’ouverture que pour la fermeture. Il est
néanmoins conseillé d’utiliser le fin de course uniquement en ouverture.
Pour le réglage, veuillez agir de la façon suivante:
• Dévisser les vis V et enlever le carter C
• Desserrer l’ergot G.
• Retarder ou anticiper l’intervention du fin de course en tournant la came A et en serrant modérément
l’ergot G.
2. Regulaciones de los finales de carrera (fig.2)
Los VN.45E24 disponen de finales de carrera incorporados tanto para la apertura como para el cierre; es aconse-
jable de todas formas utilizar el final de carrera solamente en apertura. Para regulación operar como sigue:
•Desatornillar los tornillos V y quitar el cárter C.
•Aflojar el grano G.
•Retrasar o adelantar la intervención de los finales de carrera girando el balancínAy apretar moderadamente el
grano G.

10
L
Fig.3
TSblocca.
Unblock.
Freigabe.
Déblocage.
Desbloquea.
P
Sblocco a filo art. DU.MS45.
Wire release art. DU.MS45.
Freigabe über Draht DU.MS45.
Déblocage à fil art. DU.MS45.
Desbloqueo por cable art. DU.MS45
C
L
F
K
G

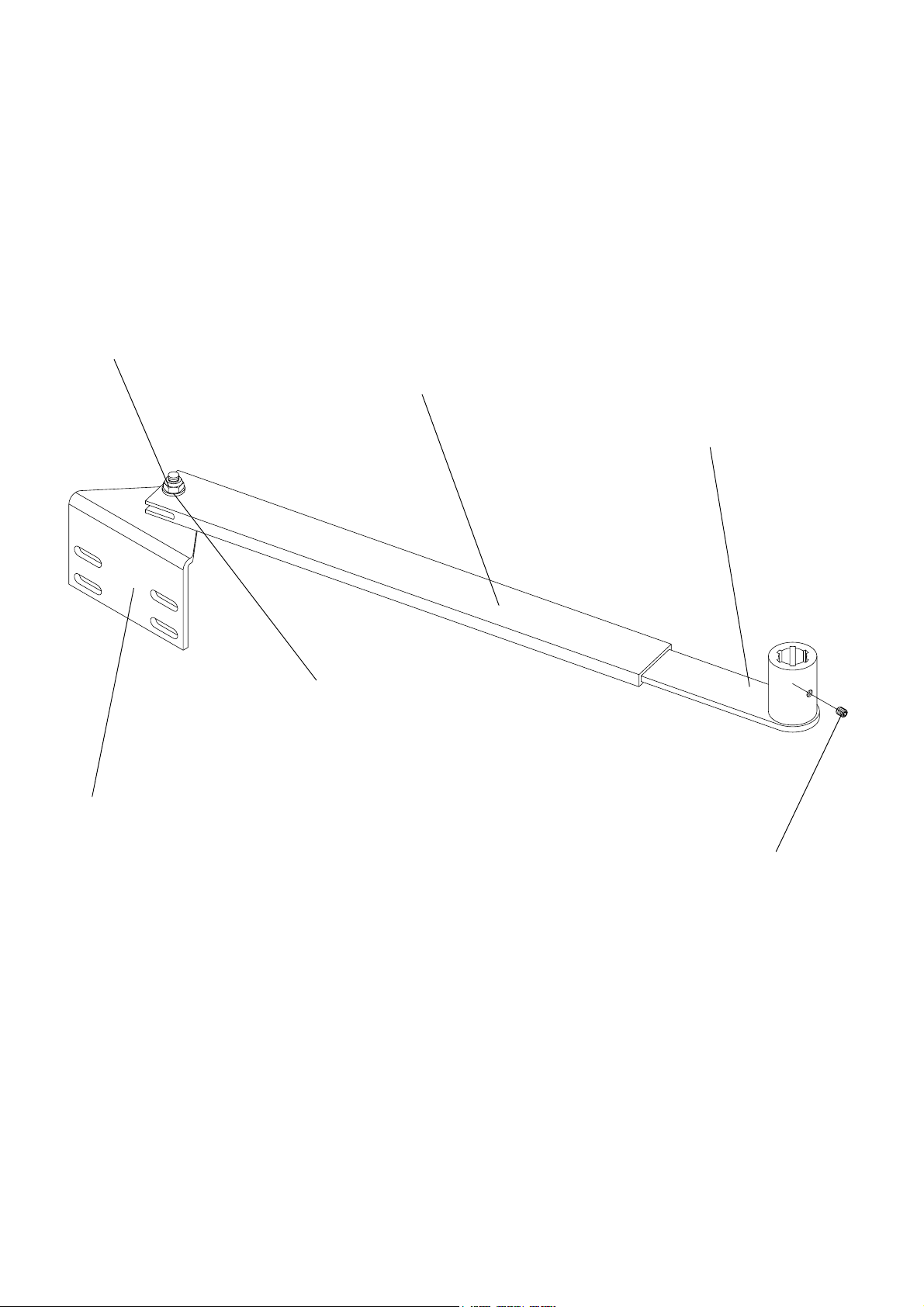

Vite M8x10 UNI 5739.
Screw M8x10 UNI 5739.
Schraube M8x10 UNI 5739.
Vis M8x10 UNI 5739.
Tornillo M8x10 UNI 5739.
Rosetta per M8 DIN 6798E.
Washer M8 DIN 6798E.
Scheibe M8 DIN 6798E.
Rondelle M8 DIN 6798E.
Arandela para M8 DIN 6798E.
Rosetta 9x24 UNI 6593.
Washer 9x24 UNI 6593.
Scheibe 9x24 UNI 6593.
Rondelle 9x24 UNI 6593.
Arandela 9x24 UNI 6593.
Carter.
Cover.
Gehäuse.
Couvercle.
Carter.
Fig.4
Maniglia con piastra.
Handle with plate.
Handgriff mit Platte.
Manette avec plaque.
Desbloqueo con placa.
Morsetto.
Clamp.
Klammer.
Étau.
Perrillo.
Registro.
Register.
Regulierung.
Réglage.
Registro.

11
3. Sblocco manuale
Per la manovra manuale, in caso di mancanza dell’energia elettrica, il VN.45E24 dispone di due soluzioni:
3.1 Sblocco dall’interno (fig.3)
•Togliere il tappo T dal coperchio.
•Infilare l’apposita chiave Lnel perno P, farla ruotare di 180°.
•Al termine della manovra manuale ruotare nuovamente la chiave di 180°.
•Al ritorno dell’energia elettrica la prima manovra ripristineràil normale funzionamento.
3.2 Sblocco interno - esterno a filo art. DU.MS45 (fig.4)
•Infilare il cavo di acciaio C sulla leva L.
•Passare la guaina G con il capocorda K fino a mandarla in battuta sul foro F.
•Fissare il cavo di acciaio C nella maniglia secondo fig.4.
•Ruotare la maniglia per sbloccare.
•Ruotando nuovamente la maniglia, la prima manovra ripristineràil normale funzionamento.
3. Manual release
In case of no electricity, the VN.45E24 offers 2 options of manual move:
3.1 Release from the inside (fig.3)
•Remove the cap T from cover.
•Insert the suitable L key into the pivot P, make it rotate 180°.
•After the manual operation, rotate the key by 180°again.
•Once the electricity is back, the first move will restore the normal running.
3.2 Internal release - wire external DU.MS45 (fig.4)
•Insert the steel cable C into the lever L.
•Pass the sheath G with the cable terminal K until reaching hole F.
•To fix the steel cable C into the handle as per drawing 4.
•To rotate the handle in order to release.
•Rotating again the handle, the first move will restore the normal running.
3. Auslösung von Hand
Für die Betätigung mit der Hand - im Falle von Stromausfall - bietet VN.45E24 zwei Lösungen:
3.1 Auslösung von innen (Bild 3):
• Verschluß T vom Deckel nehmen.
• Schlüssel L in Stift P einführen, drehen 180°.
• Am Ende des manuellen Vorganges erneut den Schlüssel um 180°drehen.
• Wenn der Strom wieder einsetzt, stellt die erste Betätigung den normalen Betrieb wieder her.
3.2 Innen- und Außenauslösung mit Draht - Artikel DU.MS45 (Bild 4)
• Stahlkabel C auf Hebel L einsetzen
• Mantel G mit Kabelschuh K durchziehen, bis er an Bohrung F anschlägt
• Stahlkabel C in den Handgriff auf dem Bild 4.
• Zum Entsperren braucht man den Handgriff zu drehen.
•Wenn der Handgriff wieder gedreht wird, stellt die erste Betätigung den Normalbetrieb wieder her.
3. Déblocage manuel
Pour la manoeuvre manuelle, en cas de manque de l’énergie électrique, le VN.45E24 dispose de deux
solutions:
3.1 Déblocage de l’intérieur (fig.3)
• Enlever le bouchon T du couvercle.
• Enfiler la clé spéciale L dans la tige P, la faire tourner 180
° .
• A la fin de la manoeuvre manuelle, tourner une nouvelle fois la clé de 180
° .
• Au retour de l’énergie électrique, la première manoeuvre rétablira le fonctionnement normal.
3.2 Déblocage intérieur extérieur à câble art. DU.MS45 (fig.4)
• Enfiler le câble d’acier C sur le levier L.
• Passer la gaine G avec la cosse K jusqu’à sa mise en butée sur le trou F.
• Fixer le câble d’acier C dans la poignée selon la fig.4.
• Tourner la poignée pour débloquer.
• En tournant de nouveau la poignée, la première manoeuvre rétablira le fonctionnement normal.

3. Desbloqueo manual
Para la maniobra manual, en caso de falta de energía eléctrica, el VN.45E24 dispones de dos soluciones:
3.1 Desbloqueo interior (fig.3)
•Quitar el tapón T de la tapa.
•Enfilar la correspondiente llave L en el perno P, hacerla girar 180°.
•Cuando la maniobra manual es finida, girar la llave de 180°de nuevo.
•Al retorno de la energía eléctrica la primera maniobra volveráa situarlo en normal funcionamiento.
3.2 Desbloqueo interior - exterior por cable art. DU.MS45 (fig.4)
•Enfilar el cable de acero C sobre la leva L.
•Pasar la funda G con el terminal K hasta hacer tope sobre el agujero F.
•Pasar el cable de acero C por el desbloqueo poniendo siempre la funda G haciendo tope sobre el registro R.
•Enfilar la brida M y fijarla sobre el cable C.
•Para desbloquear es suficiente aflojar una parte del desbloqueo a cable teniendo fija la otra posición como en la
figura.
•Para bloquear de nuevo, reapretar el desbloqueo; la primera maniobra reanudara el normal funcionamiento.
ATTENZIONE
ATTENZIONE
Lapolizza RC prodotti, che risponde dieventualidanni a cose o personecausatida difetti di fabbricazione, richiede
la conformitàdell’impianto alla normativa vigente e l’utilizzo di accessori originali Benincà.
CAUTION
CAUTION
The civil liability policy, which covers possible injuries to people or accidents caused by defects in con-
struction, requires the system to be to standard in force and to use original Benincàaccessories.
BITTE BEACHTEN
BITTE BEACHTEN
Die Versicherung deckt nur Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden und gilt
nur bei Einsatz von Benincà Original-Ersatzteilen und wenn die Anlage der Normen entspricht.
ATTENTION
ATTENTION
Pour que la police d’assurance R.C. réponde àd’eventuels sinistres causés àchoses ou personnes, en
cas de défauts de fabrication, il faut que le montage soit réalisésuivant les normes en vigueur et que
soient utilisés des accessoires Benincà.
ATENCION
ATENCION
LapólizaRCproductos,querespondedeeventualesdañosapersonasocosascausadospordefectos de fabrica-
ción,requierelaconformidaddelainstalaciónsegúnlanormativaylautilizacióndeaccessoriosoriginalesBenincà.

4. Applicazioni
Installazione su porta a libro a 2 ante con apertura a 90°(fig.5).
4. Applications
Installation of double folding door with 90°opening (fig.5).
4. Anbringungen
Installation an Falltüren mit einer Öffnung von 90°(Bild 5).
4. Applications
Installation sur porte àouverture verticale à2 battants avec ouverture à90 ° (fig.5).
4. Aplicaciones
Instalación en puerta seccional de 2 hojas con apertura a 90°(fig.5).
L/2
L
150
Fig.5

14
2x0,35
2x1,5
2x0,35
4x1,5
4x1,5
RG 58
3x1,5 min
230 V
N.B.: Tutti i cavi posati esternamente devono essere protetti con isolamento tipo Boutil Tenax come da norme CEI 64-8.
N.B.: All external cables must be protected with an insulator such as Boutil Tenax according to CEI 64-8 standard.
Wichtig: Nach CEI Normen 64-8, müssen alle außenliegenden Kabel mit Gummi Boutil Tenax isoliert werden.
N.B.: Tous les fils électriques placés àl’extérieur doivent être isolés avec une protection du genre Tenax suivant les normes CEI 64-8.
NOTA: Todos los cables instaladas externamente deben estar protegidos con aislamiento tipo Boutil Tenax según norma CEI 64-8.
Legenda:
1 Motoriduttore VN.45E24
2 Braccio VN.D45
3 Centrale DA.24B2
4 Lampeggiante LAMP24
5 Antenna AW
6 Fotocellule FTC
7 Fotocellule FTC + colonnina COL05
8 Sblocco a filo DU.MS45
9 Selettore a chiave CH + KE
Legenda:
1 Motoreducer VN.45E24
2 Arm VN.D45
3 Electronic gearcase DA.24B2
4 Flash-light LAMP24
5 Antenna AW
6 Photocells FTC
7 Photocells FTC + little column COL05
8 Wire release DU.MS45
9 Key selector CH + KE
Zeichenerklärung:
1 Getriebemotor VN.45E24
2 Arm VN.D45
3 Elektroschrank DA.24B2
4 Blinker LAMP24
5 Antennne AW
6 Fotozelle FTC
7 Fotozelle FTC + kleine Säule COL05
8 Entsicherung am Rande DU.MS45
9 Schlüsselwähler CH + KE
Légende:
1 Moteur-réducteur VN.45E24
2 Bras VN.D45
3 Centrale électronique DA.24B2
4 Clignotant LAMP24
5 Antenne AW
6 Photocellule FTC
7 Photocellule FTC + colonne COL05
8Déverrouillage au ras DU.MS45
9 Selecteur àcléCH + KE
Leyenda:
1 Motorreductor VN.45E24
2 Brazo VN.D45
3 Central electrónica DA.24B2
4 Relampagueador LAMP24
5 AntenaAW
6 Fotocélulas FTC
7 Fotocélulas FTC + columna COL05
8 Desbloqueo con cordón DU.MS45
9 Selectores a llave CH + KE
1
6
8
5
4
39
2
7
4x0,35

15
Staffa attacco porta
Door anchoring bracket
Türanschlussbügel
Bride fixation porte
Soporte enganche puerta
Rosetta Ø8x24 UNI 6953
Washer Ø8x24 UNI 6953
Scheibe Ø8x24 UNI 6953
Rondelle Ø8x24 UNI 6953
Arandela Ø8x24 UNI 6953
Grano M6x6 UNI 5927
Dowel M6x6 UNI 5927
Stift M6x6 UNI 5927
Grain M6x6 UNI 5927
Prisionero M6x6 UNI 5927
Braccio con bussola
Arm with sleeve
Arm mit Buchse
Bras avec douille
Brazo con casquillo
Art. VN.D45
Dado autobloccante M8 UNI 7473
Self locking nut M8 UNI 7473
Selbstsichernde Mutter M8 UNI 7473
Écrou autoserreur M8 UNI 7473
Tuerca autoblocante M8 UNI 7473
Tubo per braccio
Tube for arm
Rohr für Arm
Tuyau pour le bras
Tubo para brazo

AUTOMATISMI BENINCÀSrl - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. [phone] r.a. - Fax [phone]
2
3
1
6
5
4
7
9
8
Pos. Cod.
1
Denominazione - Description - Bezeichnung - Dénomination - Denominacion
2
3
4
5
6
9686130
9686064
9868179
9686182
9686170
9686169
9686132
9686187
9686011
7
8
9
Carter
Piastra
Calotta motore
Camme finecorsa
Pignone di sblocco ass.
Guarnizione
Albero d‘uscita assemblato
Blister accessori montaggio
Pignone medio assemblato
Cárter
Placa
Casquete motor
Balancin
Engranaje
Guarnicción
Engrenaje
Blister
Engrenaje
Cover
Plate
Motor cup
Limit switch cam
Gear shaft
Gasket
Gear shaft
Blister
Gear shaft
Gehäuse
Platte
Motordeckel
Nocke
Zahnrad
Dichtung
Zahnrad
Blister
Zahnrad
Carter
Plaque
Calotte moteur
Came
Engrenage
Guarniture
Engrenage
Blister
Engrenage
