Best P195P1M52 User manual

- 1 -
Model P195P
ENGLISH.......................................2
FRANÇAIS..................................11
ESPAÑOL...................................20
In USA - BEST Hartford, Wisconsin
InCANADA -BEST Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register
For additional Information visit www.BestRangeHoods.com

- 2 -
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact themanufacturer at the addressor telephonenumberlistedin the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such asa tag, to theservice panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dancewithallapplicablecodesand standards,includingfire-ratedconstructioncodes
andstandards.
4. Sufficientairisneededforpropercombustionandexhaustingofgasesthroughthe flue
(chimney) offuel burning equipmenttopreventbackdrafting. Followthe heatingequip-
ment manufacturers guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
RefrigerationandAir ConditioningEngineers(ASHRAE),andthelocalcodeauthorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hiddenutilities.
6. Ducted fansmust always be vented to the outdoors.
7. Do not use this unit with any separatesolid-statespeedcontroldevice.
8. To reduce the risk of fire, use only metal ductwork.
9. Thisunitmustbegrounded.
TOREDUCETHERISKOFA RANGETOPGREASEFIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spilloversthat mayignite. Heat oils slowly onlowor mediumsettings.
B. Always turn hood ON when cooking at high heat or whencooking flaming foods. (i.e.
Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambe).
C. Cleanventilatingfansfrequently.Greaseshouldnotbeallowedtoaccumulateonfanor
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCETHE RISKOF INJURY TO PERSONS INTHE EVENT OF A RANGETOP
GREASEFIRE,OBSERVETHEFOLLOWING:*
1. SMOTHERFLAMESwithaclose-fittinglid,cookiesheet,ormetaltray,thenturnoffthe
burner.BECAREFUL TOPREVENTBURNS.Iftheflamesdonotgooutimmediately,
EVACUATEANDCALLTHEFIREDEPARTMENT.
2. NEVERPICK UPAFLAMINGPAN -Youmay beburned.
3. DONOTUSEWATER,includingwetdishclothsortowels-violentsteamexplosionwill
result.
4. UseanextinguisherONLYif:
A. YouknowyouhaveaClassABCextinguisherandyoualreadyknowhowtooperate
it.
B. Thefireissmallandcontainedin theareawhereitstarted.
C. Thefiredepartmentisbeingcalled.
D. You can fight the fire with your back to an exit.
* Based on Kitchen Fire Safety Tips published by NFPA.
!INTENDED FOR DOMESTIC COOKING ONLY !

- 3 -
!CAUTION
1. For indooruseonly.
2. Toreduceriskoffireandtoproperlyexhaustair,besuretoductairoutside.Donotvent
exhaustairintospaceswithinwallsorceilings orintoattics,crawlspaces,orgarages.
3. Takecarewhenusingcleaningagentsordetergents.
4. AvoidusingfoodproductsthatproduceflamesundertheRangeHood.
5. Forgeneralventilating useonly.Donotusetoexhausthazardousorexplosivemateri-
als andvapors.
6. Toavoidmotorbearing damageandnoisyand/orunbalancedimpellers,keepdrywall
spray, construction dust, etc.off power unit.
7. Yourhoodmotorhasathermal overloadwhichwillautomaticallyshutoffthemotorifit
becomesoverheated.Themotorwillrestartwhenitcoolsdown.Ifthemotor continues
to shut off and restart, have the hood serviced.
8. For bestcaptureof cookingimpurities, thebottomofthe hood should be aminimum of
24" anda maximum of 30" above the cookingsurface.
9. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch poweroffatservice paneland lock ortag service panel.
10. Use with approved cord-connection kit only.
11. Pleasereadspecificationlabelonproductforfurtherinformationandrequirements.

- 4 -
PREPARE THE HOOD
Unpack hood and check contents.
1 - Hood
1 - Hardware Bag (B08084041) containing:
4 - Mounting Screws (3,2 x 16mm Pan Head)
1 - Parts Bag (B08084042) containing:
2 - Junction Box
2 - Junction Box Cover
4 - Cover Screws (3,9 x 6 Flat Head)
8 - Washer
4 - Mounting Screws (3,9 x 9,5mm Pan Head)
1 - Parts Bag (B080814051) containing:
1 - 6 Damper Duct Connector
2 - Mounting Screws (3,9 x 9,5mm Pan Head)
1 - Parts Bag (B080810849 - P195P2M70 ONLY) containing:
1 - 8 Damper Duct Connector
4 - Mounting Screws (3,9 x 9,5mm Pan Head)
1 - Installation Instructions
4+4 MOUNTING SCREWS
(3,9 x 9,5mm Pan Head)
8 DUCT CONNECTOR
(B080810849 - P195P2M70 ONLY)
4 MOUNTING SCREWS
(3,2 x 16mm Pan Head)
8 WASHER Ø4,3mm
2 JUNCTION BOX
2 JUNCTION BOX COVER
4 COVER SCREWS
(3,9 x 6mm Flat Head)
6 DUCT CONNECTOR
(B080814051)

- 5 -

 


  
 
  
 

 
 
  
 
  
 

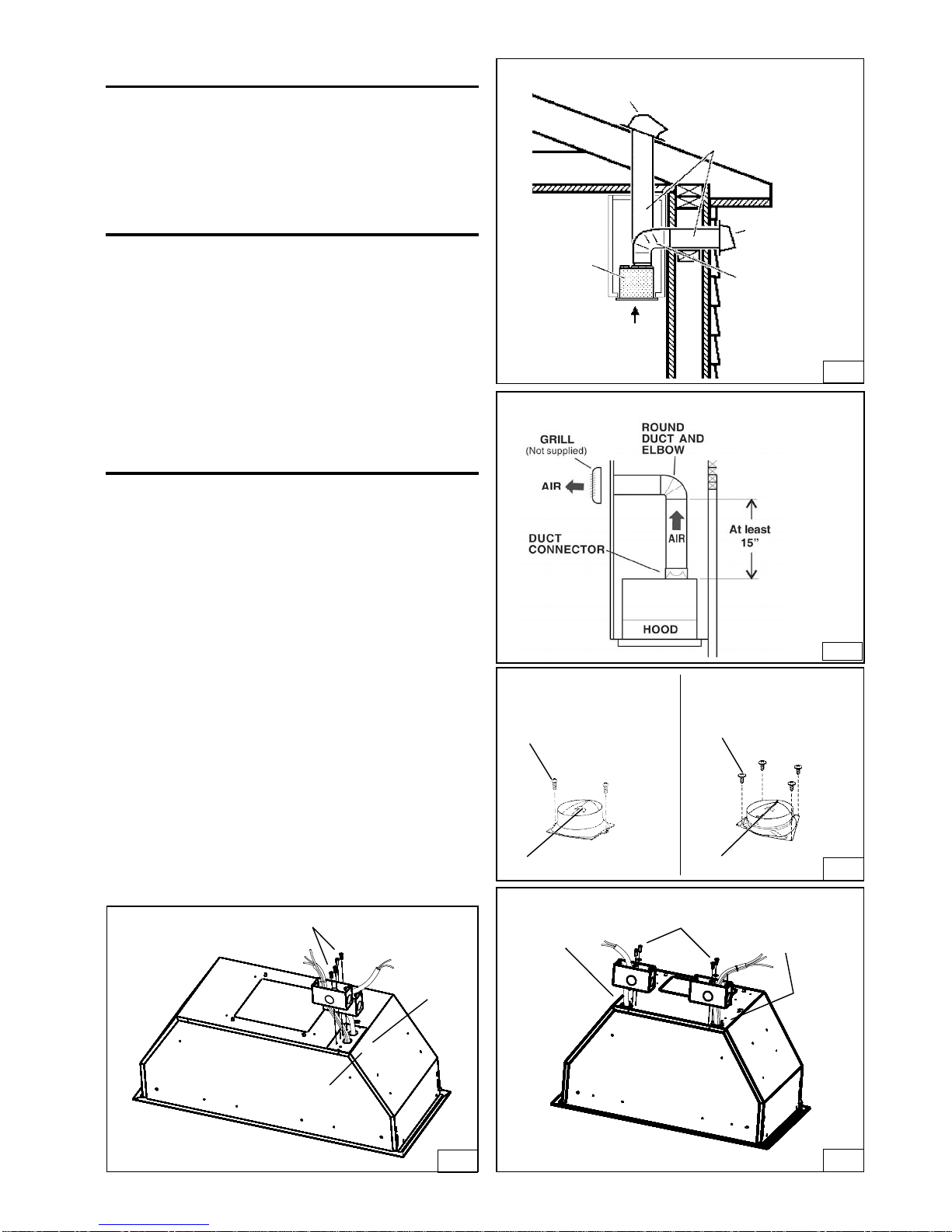

INSTALL THE DUCTWORK
NOTE: To reduce the risk of fire, use only
metal ductwork.
1. Decide where to install the duct.
2. A straight, short duct will allow the hood to
perform most efficiently.
3. Long duct, elbows, and transitions will
reduce the performance of the hood. Use
as few of them as possible.
4. Use duct tape to seal the joints between
ductwork sections.
Ductedconfiguration(showninFig.1a):
Installarooforwallcap.Connecttheroundmetal
ductwork to cap and work back towards hood
location.
Non-Ductedconfiguration(showninFig.1b):
Install a decorative grill (not supplied by Best).
You may need to purchase a metal round-to-
rectangular transition depending on your
application.
DUCTED CONFIGURATION
ROOF CAP
ROUND
DUCT
WALL
CAP
HOOD
24 TO 30 ABOVE
COOKING SURFACE
ROUND
ELBOW
INSTALL JUNCTION BOXES
1. In the area marked 120 VAC INPUT,
place a junction box on the top of the
hood. Run the wires through the hole
below and secure with (2) 3,9 x9,5 screws
and (2) washers. See Fig.3-4.
2. Repeat with the second junction box in
the area marked "Relay Contact
(30VRMS, MAX) Connection for Broan
Make-up Air Damper Models MD6T/
MD8T".
MOUNTING SCREWS
(3.9x9.5mm)
REMOVE THE TAPE
INSTALL DUCT CONNECTOR
1. Install the damper duct connector onto the
hood using mounting screws (3,9x9,5mm)
as shown in Fig.2
2. Remove the tape located on the damper.
See Fig.2.
Fig.1a
Fig.2
Fig.3
Fig.4
Fig.1b
NON-DUCTED CONFIGURATION
REMOVE THE TAPE
MOUNTING SCREWS
(3.9x9.5mm)
Model:
P195P1M52 - P195P1M70
(6 DUCT CONNECTOR)
Model:
P195P2M70
(8 DUCT CONNECTOR)

- 6 -

 

    
       
INSTALL THE HOOD
1. Cut a hole in the bottom of the cabinet.
See Fig.5
2. To install the hood, adjust the position of
the clasping side spring by turning the
screws, according to the thickness of the
cabinet to which it is going to be anchored.
See Fig.6
3. Insert the hood in the cabinet and lock into
position using the side spring.
4. Use the holes in the hood, secure it with (4)
mountingscrews(B)-3.2x16mm.SeeFig.7
A= min 7/16- max 13/16
CONNECT DUCTWORK
1. Use 6"or 8 round metal duct to connect
the duct connector on the hood to the
ductwork above.
2. Useducttape tomake alljointssecure and
air tight.
CLASPING SIDE
SPRING
A
MOUNTING SCREWS
(3.2x16mm)
Fig.5
Fig.6 Fig.7
WIRING
Note: This range hood must be properly
grounded. The unit should beinstalled by a
qualified electrician in accordance with all
applicablenationalandlocalelectricalcodes.
120VACINPUT(FIG.8)
1. Securetheconduittothewiringboxthrough
a conduit connector.
2. Make electrical connections. Connect white
towhite, black toblackandgreentogreen.
3. Installwiringboxcoverandsecureitwith(2)
screws3,9x6mmand(2)washers.Makesure
that wires are not pinched between cover
and box.
 MAKE-UPAIRDAMPERCONNECTION (FIG.9)
1. Securetheconduittothewiringboxthrough
a conduit connector.
2. Make electrical connections. Connect black
to orange and black to white
RefertoAirDamperModelsMD6T/MD8T
instruction.
3. Installwiringboxcoverandsecureitwith(2)
screws 3,9 x 6mm. and (2) washers. Make
sure that wires are not pinched between
cover and box.
WIRING
BOX
COVER
(2) SCREWS
(3,9 x 6mm)
WIRING
BOX
COVER
WASHER
WASHER
(2) SCREWS
(3,9 x 6mm)
MAKE-UPAIR
DAMPER
CONNECTION
120 VAC INPUT Fig.8
Fig.9
2 Mounting screwson
eachside(asshown)
Dimension from bottom
edge of cabinet to center
lineofscrew/hole
0,3- 0,4
B

- 7 -

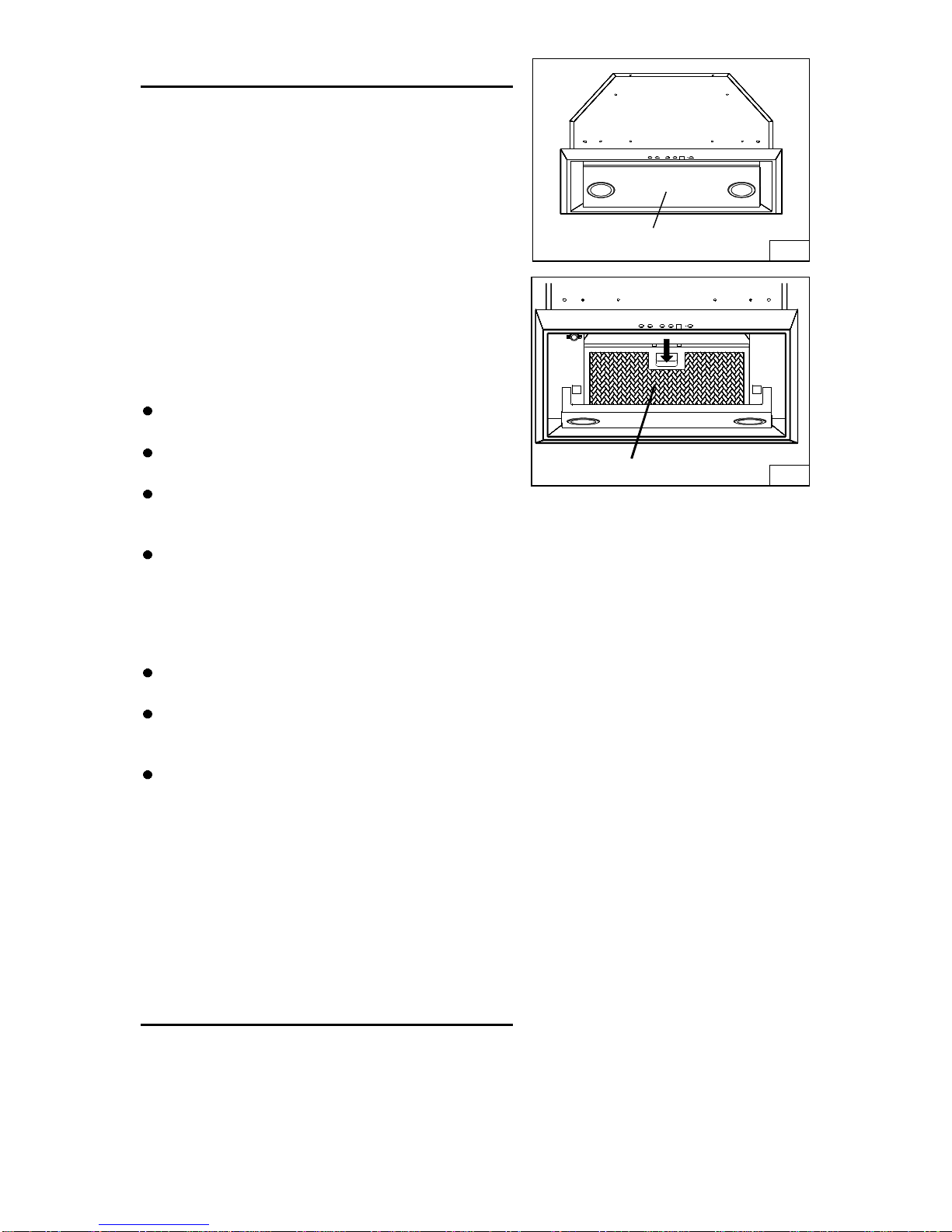

MAINTENANCE
Grease Filters
The grease filter/s should be cleaned fre-
quently.Useawarmdetergentsolution.Grease
filters are dishwasher safe.
To take off the grease filter/s first open the
closure panel pulling downwards. See Fig.10
To take off the grease filter/s: at the handle,
push the stop inwards and pull the filters
downwards. See Fig.11.
HoodCleaning
Stainless steel is one of the easiest materials
to keep clean. Occasional care will help pre-
serve its fine appearance.
Cleaning tips:
Hot waterwith soapor detergent isallthatis
usually needed.
Rinsewater.Wipedrywithaclean,softcloth
to avoid water marks.
For discolorations or deposits, use a non-
scratching household cleanser or stainless
steel polish with a soft cloth.
For stubborn cases, use a plastic scouring
padorsoftbristlebrushtogetherwithcleaser
and water. Rub lightly in direction of the
"grain" of the stainless finish. Avoid using
too much pressure which may mar the
surface.
DO NOT allow deposits to remain for long
periods of time.
DO NOT use ordinary steel wool or steel
brushes. Small bits of steel may adhere to
the surface causing rust.
DO NOT allow salt solutions, disinfectants,
bleaches, or cleaning compounds to remain
in contact with stainless steel for extended
periods. Many of these compounds contain
chemicalswhichmaybeharmful.Rinsewith
water after exposure and wipe dry with a
clean cloth.
Painted surfaces should be cleaned with warm
water and mild detergent only.
CLOSURE PANEL
GREASE FILTER/S
Fig.10
Fig.11
INSTALL RECIRCULATION KIT
(Non-Duct Option Only)
Purchase Charcoal Filter Kit Model
AFCP195P52forP195P1M52orAFCP195P70
for P195PM70.
Replace filters every3 months.

- 8 -

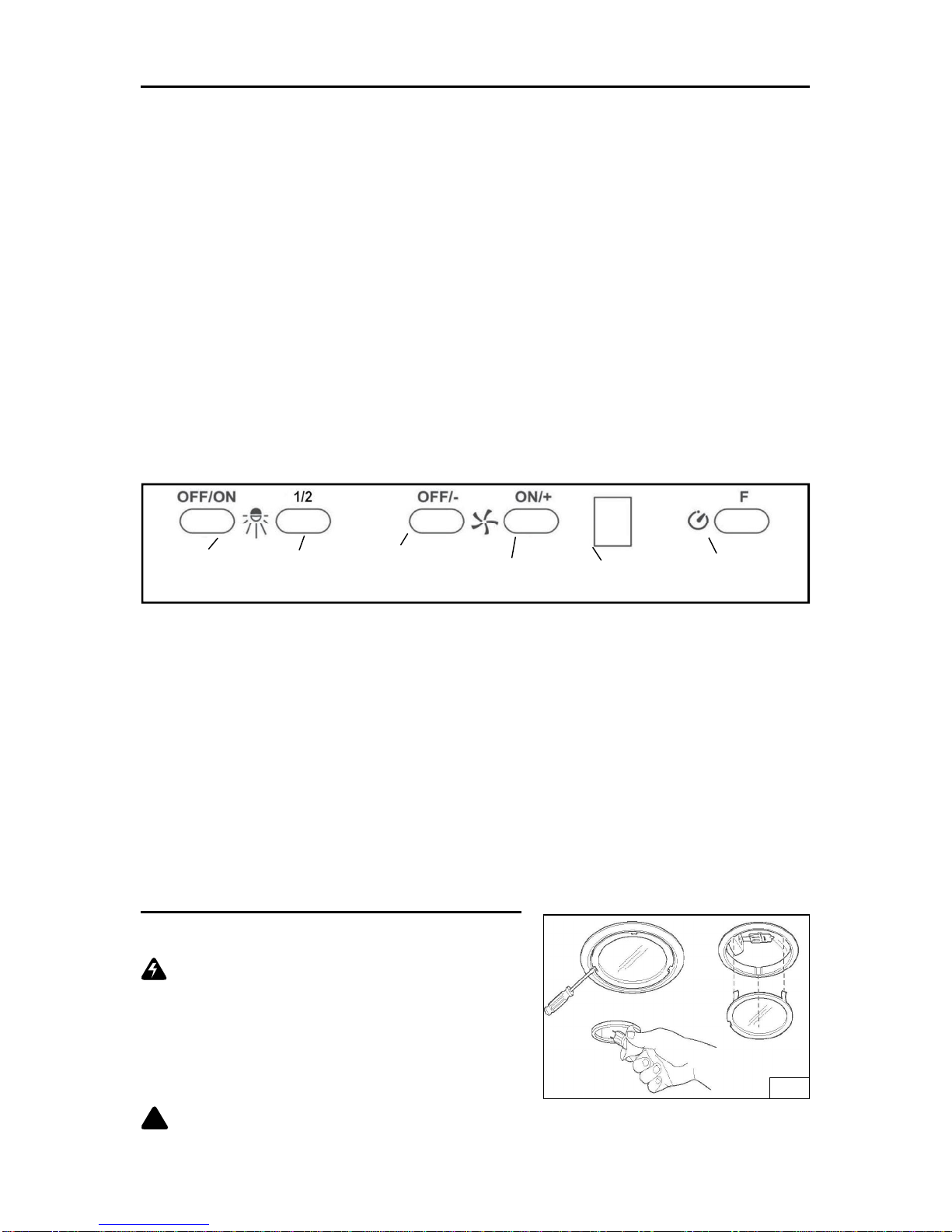

OPERATION
The hood is operated using the (5) push buttons located on the front edge of the
hood.
The Light Off switch turns the lights off and on.
The Light Intensity switch increases and decreases the lighting level.
TheBlowerOff/Speed switch turns theblower off and changesblowerspeed to four
different speed settings: high, medium-high, medium-low and low speed. Depress
and hold the button for 2 seconds to turn the blower off.
The Blower On/Speed switch turns the blower on to four different speed settings:
Low, medium-low, medium-high and high speed.
TheLED Display:
 Indicates blower speed selection from 1 (lowspeed) to 4 (high speed).
 Flashes the blower speed when the 10-minute delay off has been activated.
 After 30 hours of operation, the center segment of the display blinks and remains lit,
indicating that the filter needs to be cleaned.
The Delay off feature: When pushed, the blower will continue to operate at the
current speed setting for 10 minutes before automatically turning itself off.
The Filter Alarm Reset switch is used to reset the 30-hour filter timer. After the filter
is cleaned or replaced, press this switch once to reset the filter clean alarm.
Light OFF Light
Intensity BlowerOff/Speed LEDDisplay Delayoff/
FilterAlarmResetBlowerOn/Speed
HEAT SENTRY
Your hood is equipped with a HEAT SENTRY thermostat. This thermostat is a device that
willturnonorspeeduptheblowerifitsensesexcessiveheatabovethecookingsurface.
1)IfblowerisOFF-itturnsblowerONtoHIGHspeed.
2)IfblowerisONatalowerspeedsetting-itturnsbloweruptoHIGHspeed.
Whenthetemperatureleveldropstonormal,theblowerwillreturntoitsoriginalsetting.
WARNING
TheHEATSENTRYthermostatcanstarttheblowerevenifthehoodisturnedOFF.
Whenthisoccurs,itisimpossibletoturntheblowerOFFwithitsswitch.Ifyoumust
stoptheblower,doitfromthemainelectrical panel.
HALOGEN BULBS
This range hood requires two halogen
bulbs (Type T3, 12Volt, 20Watt Max, G-4
Base).
WARNING: Always switch off the
electricitysupplybeforecarryingoutany
operationsontheappliance.
1. Open the cover by prying from the
proper slots. See Fig. 12.
2. Remove the bulb by pulling sideways.
(DO NOT ROTATE)
CAUTION: Bulb may be hot.
3. Replace with Type T3, 12Volt, 20Watt
Max, G-4 Base halogen bulb. Do not
touch replacement bulb with bare
hands!
!
Fig.12

- 9 -
WARRANTY
ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS
Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer
purchaser of Best products that such products will be free from defects in
materials or workmanship for a period of one year from the date of original
purchase.THEREARENOOTHERWARRANTIES,EXPRESSORIMPLIED,
INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MER-
CHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or
replace, without charge, any product or part which is found to be defective
under normal use and service.
THIS WARRANTYDOESNOTEXTENDTOFLUORESCENTLAMPSTART-
ERS, TUBES, HALOGEN AND INCANDESCENT BULBS, FUSE, FILTERS,
DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR
DUCTING. This warranty does not cover (a) normal maintenance and ser-
vice or (b) any products or parts which have been subject to misuse, neg-
ligence, accident, improper maintenance or repair (other than by Broan-
NuTone), faulty installation or installation contrary to recommended instal-
lation instructions.
The duration of any implied warranty is limited to the one-year period as
specified for the express warranty. Some states do not allow limitation on
how long an implied warranty lasts, so the above limitation may not apply
to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-
NUTONE'S OPTION, SHALL BE THE PURCHASER'S SOLE AND EXCLU-
SIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT
BELIABLE FORINCIDENTAL,CONSEQUENTIALOR SPECIALDAMAGES
ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PER-
FORMANCE. Some states do not allow the exclusion or limitation of inci-
dental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other
rights, which vary from state to state. This warranty supersedes all prior
warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the
address stated below or telephone number stated below, (b) give the model
number and part identification and (c) describe the nature of any defect in
the product or part. At the time of requesting warranty service, you must
present evidence of the original purchase date.
In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9
(866-737-7770)
www.BestRangeHoods.com

- 10 -
SERVICE PARTS
B003100148
B003100147
B02011013
B08087694
B08087527
B02300985
B02300891
B02300804
B03292357
B03294033
B08092519
B02011340
B08092517
B02011341
B08093306
BE3251205
B03202287
B03290499
BE3350233
BE3334252
BR2300136
B032920200
B03295008
B08080872
B03292290
B02300861
BE3403940
BE3403941
BE3347852
B02300798
B02011376
B08084041
B08084042
B08084040
B06108781
B06108782
B06108780
B080814051
B080810849
B06002201
B06143513
B06143514
FRAME-ONLY FOR P195P1M52 MODEL
FRAME-ONLY FOR P195PM70 MODELS
SPRING
GREASEFILTER -ONLY FOR P195P1M52 MODEL
GREASEFILTER -ONLY FOR P195PM70 MODELS
CAPACITOR
LAMPBULB
HEATSENSOR
ELECTRICALPRINTEDCIRCUITBOARDBOX
ELECTRICALPRINTEDCIRCUITBOARDBOXCOVER
6 DUCT CONNECTOR
6 DAMPER FLAP
8 DUCT CONNECTOR - ONLY FOR P195P2M70 MODEL
8 DAMPER FLAP - ONLY FOR P195P2M70 MODEL
BLOWERBRACKET-ONLYFORP195P2M70 MODEL
UPPERBRACKET
CABLESTOP
WIREGUIDE
CABLECONNECTIONBOX
CABLECONNECTIONBOXCOVER
JUNCTIONCLAMP
ELECTRICALBOXWIRECLAMP
ELECTRICALBOX
ELECTRICALPRINTEDCIRCUITBOARD
REFLECTORSTOP
TRANSFORMER
CLOSUREPANEL-ONLY FOR P195P1M52 MODEL
CLOSURE PANEL - ONLY FOR P195PM70 MODELS
BRACKET
HALOGENLAMP
PANELHINGE
HARDWAREBAG
PARTSBAG
INSTALLATIONINSTRUCTIONSSET
ELECTRICAL BOX ASSEMBLY - ONLY FOR P195P1M52 MODEL-
(INCLUDING KEY No. 38, 39, 151, 166, 208)
ELECTRICAL BOX ASSEMBLY -ONLY FOR P195PM70 MODELS-
(INCLUDING KEY No. 38, 39, 151, 166, 208)
SWITCH BOX ASSEMBLY (INCLUDING KEY No. 223, 228, 229, 230,
234)
6 DAMPER DUCT CONNECTOR (INCLUDING KEY No. 56, 57)
8 DAMPER DUCT CONNECTOR (INCLUDING KEY No. 56, 57)
BLOWER ASSEMBLY (INCLUDING KEY No. 14, 42, 48, 53, 59, 68,
69)
ELECTRICALINSTALLATIONASSEMBLY-ONLY FOR P195P1M52
MODEL- (INCLUDING PART No. B06108780, B06108781 )
ELECTRICAL INSTALLATIONASSEMBLY -ONLY FOR P195PM70
MODELS- (INCLUDING PART No. B06108780, B06108782 )
1
1
6
9
9
14
26
37
38
39
56
57
56
57
62
63
107
114
115
116
147
151
165
166
202
208
343
343
472
474
477
998
998
999
-
-
AQI
ARU
ARU
CAS
-
-
KEY No. PART No. DESCRIPTION

- 11 -
LISEZ ET CONSERVEZ CES INSTRUCTIONS
POUR USAGE DOMESTIQUE SEULEMENT
! !
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES DINCENDIE, DÉLECTROCUTION OU DE
BLESSURESCORPORELLES, SUIVEZLESINSTRUCTIONSSUIVANTES:
1. Nutilisez cet appareil que de la façon prévue par le fabricant. Pour dautres renseignements,
contactez le fabricant à ladresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de nettoyer ou de réparer lappareil, coupez le courant au panneau dalimentation et
verrouillez-en laccès afin déviter sa remise en marche accidentelle. Si le panneau
dalimentation ne peut être verrouillé, y fixer un indicateur voyant, par exemple une étiquette
decouleurvive.
3. Les travaux dinstallation et de raccordement électrique doivent être effectués par du
personnelqualifiéenrespectantlesnormesetrèglementsenvigueur,ycomprislesnormes
et codes de bâtiment en matière de prévention dincendie.
4. Une circulation dair efficace est requise pour assurer la combustion et lévacuation complète
desgazparlacheminéedeséquipementsàcombustionpourprévenirlesretoursde
cheminée.Conformez-vousauxinstructionsetauxstandardsdesécuritédesfabricants
déquipement de chauffage, tels quils sont publiés par la National Fire Protection Association
(NFPA) et lAmerican Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE)ainsiquelesresponsablesdescodeslocaux.
5. Lorsquevouscoupezouperforezunmurouunplafond,prenezgardedenepas
endommagerlesfilsélectriquesouautreinstallationquipourraientyêtredissimulés.
6. Les conduits de linstallation doivent toujours évacuer lair à lextérieur.
7. Nutilisez pas dautre commande de régime à semi-conducteurs conjointement avec cet
appareil.
8. Pour réduire les risques dincendie, nutilisez que des conduits en métal.
9. Cetappareildoitêtrereliéàunemiseàlaterre.
AFINDERÉDUIRELERISQUEDEFEUDECUISINIÈRE:
A. Ne laissez jamais les appareils de cuisson sans surveillance lorsquils sont réglés à
feuvif.Lesdébordementsengendrentdelafuméeetdesdéversementsgraisseux
pouvant senflammer. Chauffez lhuile lentement, à feu doux ou moyen.
B. Metteztoujourslahotteenmarchelorsquevouscuisinezàfeuvifouquevous
cuisinezdesmetsflambés(parex.:crêpesSuzette,cerisesjubilé,steakau
poivreflambé).
C. Nettoyezrégulièrementlaroueduventilateur.Nelaissezpaslagraisse
saccumuler sur le ventilateur ou les filtres.
D. Utilisez le bon format de casserole. Servez-vous toujours dustensiles de cuisson
appropriésàladimensiondelasurfacechauffante.

- 12 -
AVERTISSEMENT
AFIN DÉVITER TOUS RISQUES DE BLESSURE LORS DUN FEU DE CUISINIÈRE,
OBSERVEZLESINSTRUCTIONSSUIVANTES*:
1. ÉTOUFFEZ LES FLAMMES à laide dun couvercle hermétique, une plaque à
biscuitsouunplateauenmétal,puiséteignezlebrûleur.ATTENTIONDENEPASVOUS
BRÛLER. Si les flammes ne séteignent pas immédiatement, SORTEZ ET APPELEZ LES
POMPIERS.
2. NEPRENEZJAMAISENMAINUNEPOÊLEOUUNECASSEROLEQUIAPRISFEU,
vouspourriez vous brûler.
3. NUTILISEZ PAS DEAU, ni de torchons ou de serviettes mouillés; vous provoqueriez une
violenteexplosiondevapeur.
4. UtilisezunextincteurSEULEMENTLORSQUE:
A. Vous savez quil sagit dun extincteur de classe ABC et que vous en connaissez le
fonctionnement.
B. Lincendie est petit et limité à lendroit où il a débuté.
C. Lespompiersontétéavisés.
D. Vous pouvez combattre lincendie en ayant accès à une sortie de secours.
*TiréesduKitchenFireSafetyTipspubliéparlaNFPA.
ATTENTION
1. Pour usage intérieur seulement.
2. Afin de réduire les risques dincendie, assurez-vous dévacuer lair à lextérieur.
Ne pas évacuer lair dans des espaces clos comme lintérieur des murs ou
plafonds ou dans le grenier, vide sanitaire ou garage.
3. Faites attention lorsque vous utilisez des agents nettoyants ou des détergents.
4. Évitez d'utiliser des produits alimentaires pouvant produire des flammes sous
la hotte.
5. Nutilisez cet appareil que pour une ventilation générale. Ne lutilisez pas pour
évacuer des matières ou des vapeurs dangereuses ou explosives.
6. Pouréviterdecauserdesdommagesaumoteuretderendrelesrotorsbruyants
et/ou non équilibrés, gardez votre appareil à labri des poussières de gypse et
de construction ou de rénovation, etc.
7. Le moteur de votre ventilateur possède une protection thermique qui léteindra
automatiquement sil devient surchauffé. Il redémarrera automatiquement une
fois refroidi. Si le moteur continue à séteindre et à se remettre en marche, faites
vérifier votre hotte.
8. Pour une meilleur évacuation des odeurs de cuisson, le bas de la hotte devrait
êtreà unminimumde24po etàunmaximumde30po au-dessusdela surface
de cuisson.
9. Ce produit est doté dun thermostat pouvant activer automatiquement le
ventilateur. Pour réduire le risque de blessures et éviter lactivation accidentelle,
coupez le courant depuis le panneau dalimentation électrique et verrouillez-
le ou apposez sur celui-ci une étiquette de couleur vive.
10. Utilisez uniquement avec un ensemble de cordon dalimentation approuvé.
11. Nous vous recommandons de lire létiquette indiquant les caractéristiques de
votre appareil pour de plus amples renseignements et exigences.
!

- 13 -
PRÉPARATION DE LA HOTTE
Retirer la hotte de lemballage, puis vérifier le contenu.
1 - Hotte
1 - Sac de visserie (B08084041) comprenant :
4 - Vis de montage (3,2 x 16 mm à tête ronde)
1 - Sac de pièces (B08084042) comprenant:
2 - Boîte de jonction
2 - Couvercle de la boîte de jonction
4 - Cache-vis (3,9 x 6 mm à tête plate)
8 - Rondelles
4 - Vis de montage (3,9 x 9,5 mm à tête ronde)
1 - Sac de pièces (B080814051) comprenant:
1 - 6 Raccord de conduit (avec clapet antirefoulement)
2 - Vis de montage (3,9 x 9,5 mm à tête ronde)
1 - Sac de pièces (B080810849 - P195P2M70 SEULEMENT) comprenant:
1 - 8 Raccord de conduit (avec clapet antirefoulement)
4 - Vis de montage (3,9 x 9,5 mm à tête ronde)
1 - Directives dinstallation
4+4 VIS DE MONTAGE
(3,9 x 9,5mm à tête ronde)
8 RACCORD DE CONDUIT
(B080810849 - P195P2M70 SEULEMENT)
4 VIS DE MONTAGE
(3,2 x 16mm à tête ronde)
8 RONDELLES
Ø4,3mm.
2 BOÎTE DE JONCTION
2 COUVERCLE DE LA
BOÎTE DE JONCTION
4 CACHE-VIS
(3,9 x 9,5mm à tête
plate)
6 RACCORD DE CONDUIT
(B080814051)

- 14 -
POSE DU CONDUIT
NOTE: Pour réduire le risque dincendie,
nutiliser que des conduits en métal.
1. Planifier la pose du conduit.
2. Untracédroitetcourtpermetàlahotted'être
plus efficace.
3. Des conduits longs, des coudes et des
transitions réduisent lefficacité de la hotte. En
utiliser le moins possible.
4. Sceller hermétiquement les joints à laide de
ruban à conduits.
Pourleshottesàévacuation(voirFig1a):
Installeruncapuchondetoitoudemur.Relierle
conduit rond en métal au capuchon, puis
acheminer le conduit jusquà lemplacement de
votrehotte.
Pourleshottesàrecirculation(voirFig1b):
Installer une grille décorative (non fourni par
Best). Vous devrez peut-être acheter une
transition ronde en mètal à rectangulaire en
fonction de votre application.
INSTALLATION DU RACCORD
DE CONDUIT
1. Installer le raccord de conduit à la hotte à
laide des vis de montage (3,9 mm x 9,5 mm)
commesurFig.2.
2. Retirerlerubansituésurleclapet.VoirFig.2.
INSTALLATION DE LES
BOÎTES DE JONCTION
1. Dans la zone marquée 120 VAC INPUT,
placez une boîte de jonction sur le dessus
delahotte.Fairepasserlescâblesàtravers
letrouci-dessousetfixez-leavec(2)3,9x9,
5 vis et (2) rondelles.Voir Fig.3-4.
2. Répéter lopération avec la seconde boîte
de jonction dans la zone marquée "Relay
Contact (30VRMS, MAX) Connection for
BroanMake-upAirDamperModelsMD6T/
MD8T".
HOTTEÀÉVACUATION
CAPUCHON DE TOIT
CONDUIT ROND
CAPUCHON
DE MUR
HOTTE
DE 24 PO À 30 PO
AU-DESSUS DU
PLAN DE CUISSON
COUDE ROND
VIS DE MONTAGE
(3.9x9.5mm)
RETIRER LE RUBAN
Fig.1a
Fig.2
Fig.3
Fig.1b
HOTTE À RECIRCULATION
RETIRER LE RUBAN
VIS DE MONTAGE
(3.9x9.5mm)
Modèle:
P195P1M52 - P195P1M70
(6 RACCORD DE CONDUIT)
Modèle:
P195P2M70
(8 RACCORD DE CONDUIT)


 
  
  
  
 




  
  
  
 
Fig.4

- 15 -
A
INSTALLATION DE LA HOTTE
1. Découper un trou dans le fonde de
larmoire. Voir Fig.5.
2. Pour installer la hotte, régler la position
du ressort de fixation latéral en tournant
les vis, selon l'épaisseur du panneau à
laquelle il va être ancré. Voir Fig.6
3. Insérer la hotte dans la base de larmoire
et la fixer à laide du ressort latéral.
4. Utilisez les trous dans le hotte, fixez-le
avec (4) visde montage(B) -3.2 x 16mm.
Voir Fig.7
DÉCOUPER UN TROU
DANS LA BASE DE LARMOIRE
RACCORDEMENT DU
CONDUIT
1. Utiliser un conduit rond en métal
de 6 ou 8 po pour relier le raccord
de conduit sur la hotte au conduit
au-dessus.
2. Sceller hermétiquement les
joints à laide de ruban à
conduits.
RESSORT DE
FIXATION LATÉRAL
A= min.7/16po - max13/16po
VIS DE MONTAGE
(3,2 mm x 16 mm)
X=19-½PO-PourmodéleP195P1M52
X=26-5/8 PO-Pourmodeles P195PM70
X
10¼PO
1PO
Dimension du bord inférieur
de larmoire à la ligne
médiane de la vis/trou
0,3 - 0,4 PO
2 vis de montage de chaque
côté (comme indiqué)
B
INSTALLATION ÉLECTRIQUE
NOTE : Cette hotte doit être correctement
mise à la terre. Les travaux délectricité
doivent être effectués par un électricien
qualifié en vertu des normes et des codes
nationauxetlocauxenvigueur.
 120 VAC (figure 8)
1. Fixer le conduit à la boîte de jonction par
un connecteur de conduit.
2. Effectuer les connexions électriques.
Connecter le fil blanc au blanc, noir sur
noiret vertavec vert.
3.Installerlecouvercledelaboîtedejonction
et fixez-le avec (2) vis 3,9 x 6 mm et (2)
rondelles. Assurez-vous que les câbles
ne sont pas coincés entre le couvercle et
la boîte.
 CONNEXION DU CLAPET
AUTOMATIQUE(figure9)
1. Fixer le conduit à la boîte de jonction par
un connecteur de conduit.
2. Effectuer les connexions électriques.
Connecter le fil noir à lorange et noir au
blanc. Reportez-vous à MD6T/MD8T
instruction.
3.Installerlecouvercledelaboîtedejonction
etfixez-leavec(2)vis3,9x6mm.et(2)des
rondelles. Assurez-vous que les câbles
ne sont pas coincés entre le couvercle et
la boîte.
(2) VIS
(3,9 x 6mm)
COUVERCLE
DE LA
BOÎTE DE
JONCTION
RONDELLE
RONDELLE
(2) VIS
(3,9 x 6mm)
CONNEXION
DUCLAPET
AUTOMATIQUE
120 VAC INPUT Fig.8
Fig.9
Fig.7Fig.6
COUVERCLE
DE LA
BOÎTE DE
JONCTION
Fig.5

- 16 -
ENTRETIEN
Filtres àgraisses
Les filtres à graisses doivent être nettoyés
fréquemment. Utiliser une solution deau
chaude additionnée de détergent. Les filtres
à graisses peuvent être lavés au lave-
vaisselle.
Pour enlever le filtres à graisses dabord ouvrir
le panneau de fermeture en tirant vers le bas.
Voir Fig.10.
Pour enlever le filtre à graisses: à la poignée,
poussez vers lintérieur darrêt et retirez les
filtres vers le bas. Voir Fig.11.
Nettoyage de votre hotte
Lacier inoxydable est un des matériaux les
plus faciles à nettoyer. Un entretien
occasionnel contribue à préserver sa belle
apparence.
Conseils de nettoyage :
1. De leau chaude et du savon ou un
détergent est tout ce qui est normalement
nécessaire.
PANNEAU DE FERMETURE
FILTRE À GRAISSES
Fig.10
Fig.11
KIT DINSTALLATION DE RECIRCULATION
(seulement pour loption sans conduits)
Achat Model Kit filtre à charbon AFCP195P52 pour P195P1M52 ou AFCP195P70
pour P195PM70. Remplacer les filtres tous les 3 mois.
2. Rincer à leau claire. Essuyer la surface avec un chiffon propre et doux pour
éviter les stries.
3. Pour les ternissures ou les dépôts tenaces, utiliser un nettoyant domestique
non abrasif ou une poudre à polir lacier inoxydable avec un peu deau et un
chiffon doux.
4. Pour la saleté rebelle, utiliser un tampon à récurer en plastique ou une brosse
à poils doux avec un nettoyant et de leau. Frotter doucement dans le sens des
lignes de polissage ou du « grain » de lacier. Éviter de trop appuyer au risque
de gâcher la surface.
5. NE PAS LAISSER les dépôts saccumuler trop longtemps.
6. NE PAS UTILISER une laine dacier ordinaire ou une brosse dacier. De petites
particules dacier risqueraient dadhérer à la surface et de la faire rouiller.
7. NE PAS LAISSER longtemps en contact avec lacier inoxydable une solution
saline, un désinfectant, de leau de Javel ou tout autre produit détachant. Bon
nombredecesnettoyantscontiennentdesproduitschimiquespouvantenaltérer
la surface. Après lutilisation du nettoyant, rincer la surface à leau, puis lessuyer
avec un chiffon propre.
Nettoyer les surfaces peintes uniquement à leau tiède avec un détergent doux.

- 17 -
ARRÊT
LUMIÈRE INTENSITÉ
LUMINEUSE EXTINCTION/
VitesseSoufflante AFFICHAGE(DEL)
delasoufflante
DÉMARRAGE/
VitesseSoufflante
FONCTIONNEMENT
La hotte s'utilise à l'aide des (5) boutons-poussoirs situés sur le devant de la hotte.
Le commutateur Arrêt lumière active et désactive les lumières.
Le commutateur Intensité luminèuse augmente et diminue le niveau déclairage.
Le commutateur Extinction/vitesse soufflante permet d'éteindre la soufflante ou
de régler sa vitesse sur quatre positions : haute, moyenne-haute, moyenne-basse
et basse. Maintenez le bouton enfoncé pendant 2 secondes pour éteindre la
soufflante.
Le commutateur Démarrage/vitesse soufflante permet d'allumer la soufflante et
de la régler sur quatre vitesses : basse, moyenne-basse, moyenne-haute et haute.
Laffichage DEL:
 Indique une sélection de vitesse du soufflante de 1 (basse) à 4 (haute).
 Clignote la vitesse du ventilateur lorsque le délai darrêt de 10 minutes a été activé.
 Après 30 heures de fonctionnement, le segment central de laffichage clignote et
reste allumé, ce qui indique que le filtre doit être nettoyé.
Le commutateur de Minuterie /Réinitialisation alarme du filtre active une fonction
de temporisation. Quand il est enfoncé, la soufflante continue à fonctionner à la
vitesse de réglage actuelle pendant 10 minutes avant de s'éteindre automatiquement.
Le commutateur Réinitialisation alarme du filtre permet de réinitialiser la minuterie
de 30 heures du filtre. Après avoir nettoyé ou remplacé les filtres, appuyez une fois
sur ce commutateur pour réinitialiser l'alarme de nettoyage du filtre.
DÉTECTEUR DE CHALEUR HEAT SENTRY
Votre hotte est munie d'un détecteur de chaleur HEAT SENTRY. Il sagit dun dispositif
qui actionnera ou augmentera la vitesse du ventilateur sl détecte une chaleur excessive
au-dessu de la surface de cuisson.
1) Si le ventilateur nest PAS EN MARCHE, ilactionneraleventilateuràhautevitesse.
2)SileventilateurestENMARCHEàbassevitesse,leventilateurpasseraàhautevitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse dorigine.
AVERTISSEMENT
Le thermostat HEAT SENTRY peut activer la soufflante même si la hotte est
ÉTEINTE. Dans ce cas, il est impossible de DÉSACTIVER la soufflante avec le
commutateurd'arrêt.Sivousdevezarrêterlasoufflante,faites-ledepuislepanneau
électrique principal.
AMPOULE HALOGÈNE
Cette hotte requiert deux ampoules halogènes
(Type T3, 12Volt, 20Watt Max, G-4 Base).
AVERTISSEMENT: Toujours couper
lalimentation électrique avant deffectuer
toute opération sur lappareil.
1. Ouvrez le couvercle en faisant levier dans
les fentes appropriées.Voir Fig. 12.
2. Enlever lampoule en tirant latéralment.
(TOURNE PAS)
ATTENTION: Lampoule peut être chaude.
3. Remplacez-la par Type T3, 12Volt, 20Watt
Max, G-4 Base ampoule halogéne.
!
Ne pas toucher lampoule de
replacement à mains nues!
Fig.12
MINUTERIE/
Réinitialisation
alarmedufiltre

- 18 -
GARANTIE LIMITÉE DE UN AN DE BEST
Broan-NuToneLLC(Broan-NuTone)garantitàl'acheteuroriginalquelesproduits
BEST vendus en vertu de la présente sontlibres de toutvice de matériau ou de
fabrication pour une période de un an à compter de la date d'achat originale.
CETTEGARANTIENECOMPORTEAUCUNEAUTREGARANTIE,EXPRESSE
OUTACITE,YCOMPRIS,MAISSANSS'YLIMITER,LESGARANTIESTACITES
DEVALEURMARCHANDEOUD'ADAPTATIONÀUNUSAGEPARTICULIER.
Durant cette période de un an, Broan-NuTone réparera ou remplacera
gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans
des conditions normales d'utilisation.
CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET
AUXSTARTERS,NIAUXAMPOULESHALOGÈNESOUINCANDESCENTES,
FUSIBLE,FILTRES,CONDUITES,CHAPEAUXDETOIT,CHAPEAUXDEMUR
ETAUTRESACCESSOIRESPOURCANALISATIONS.Cettegarantienecouvre
pas (a) les frais d'entretien ou de service normaux ni (b) tout produit ou toute
pièce soumis à une utilisation inadéquate, une négligence, un accident, un
entretien ou une réparation inadéquats (autres que ceux effectués par Broan-
NuTone), une mauvaise installation ou une installation contraire aux instruc-
tions recommandées.
La durée de toute garantie tacite est limitée à la période de un an stipulée pour
la garantie expresse. Certains États ou provinces ne permettent pas de limites
quant à la durée dune garantie implicite. La restriction susmentionnée peut
donc ne pas s'appliquer dans votre cas.
BROAN-NUTONES L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER
OUDEREMPLACERLEPRODUIT,ÀSADISCRÉTION,CONSTITUELESEUL
RECOURS DE L'ACHETEUR EN VERTU DE CETTE GARANTIE. BROAN-
NUTONENEPEUTPASÊTRETENUERESPONSABLEDETOUTDOMMAGE
INDIRECT,CONSÉCUTIFOUACCESSOIREDÉCOULANTDEL'UTILISATION
OU DU RENDEMENT DU PRODUIT. Certains États ou provinces interdisent
l'exclusion ou la restriction des dommages indirects ou consécutifs. La restric-
tion susmentionnée peut donc ne pas s'appliquer dans votre cas.
La présente garantie vous confère des droits spécifiques reconnus par la loi.
D'autres droits pourraient également vous être accordés selon la législation
locale en vigueur. La présente garantie remplace toutes les autres garanties
précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'une des
adresses ou numéros de téléphone mentionnés ci-dessous, (b) indiquer le
numéro de modèle et d'identification de la pièce et (c) décrire la défectuosité du
produit ou de la pièce. Lors dune réclamation, vous devez présenter une preuve
de la date d'achat originale.
In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9
(866-737-7770)
www.BestRangeHoods.com
GARANTIE

- 19 -
LISTE DES PIÈCES DE RECHANGE
B003100148
B003100147
B02011013
B08087694
B08087527
B02300985
B02300891
B02300804
B03292357
B03294033
B08092519
B02011340
B08092517
B02011341
B08093306
BE3251205
B03202287
B03290499
BE3350233
BE3334252
BR2300136
B032920200
B03295008
B08080872
B03292290
B02300861
BE3403940
BE3403941
BE3347852
B02300798
B02011376
B08084041
B08084042
B08084040
B06108781
B06108782
B06108780
B080814051
B080810849
B06002201
B06143513
B06143514
GRILLE - SEULEMENT POUR MODELE P195P1M52
GRILLE - SEULEMENT POUR MODELES P195PM70
RESSORT
FILTRE ÀGRAISSES -SEULEMENT POUR MODELE P195P1M52
FILTRE ÀGRAISSES -SEULEMENT POUR MODELES P195PM70
CONDENSATEUR
AMPOULEHALOGÈNE
DÉTECTEURDECHALEURHEATSENTRY
BOÎTEDELACARTEDECIRCUITIMPRIMÉ
COUVERCLEDUBOÎTIERDELACARTEDE CIRCUITIMPRIMÉ
6 CONNECTEUR DE CONDUIT
6 CLAPET ANTI-RETOUR
8 CONNECTEUR DE CONDUIT -SEULEMENTPOURMODELEP195P2M70
8 CLAPET ANTI-RETOUR - SEULEMENT POUR MODELE P195P2M70
SUPPORT CONVOYEUR-SEULEMENT POUR MODELE P195P2M70
ETRIERSUPERIEUR
ARRÊTECABLE
SERRECABLE
BOÎTEDECONNEXIONÉLECTRIQUE
COUVERCLEDUBOÎTIER DECONNEXIONÉLECTRIQUE
PINCEDERACCORDEMENT
SERRECABLEBOITEINSTALLATION ELECTRIQUE
BOÎTIERDELACARTEDECIRCUITIMPRIMÉ
CARTEDECIRCUITIMPRIMÉ
SERRE-CABLEREFLECTEUR
TRANSFORMATEUR
PANNEAUDECLOSURE-SEULEMENT POUR MODELE P195P1M52
PANNEAUDECLOSURE-SEULEMENT POUR MODELES P195PM70
ETRIER
LAMPESHALOGÈNES
CHARNIÈRE
SAC DE VISSERIE
SACDEPIÈCES
DOCUMENTATION
ENSEMBLEDE BOÎTIERELECTRIQUE- SEULEMENT POUR LE
MODELE P195P1M52 - (Comprend les repères N° 38, 39, 151, 166, 208)
ENSEMBLEDE BOÎTIER ELECTRIQUE- SEULEMENT POUR MODELES
P195PM70 - (Comprend les repères N°. 38, 39, 151, 166, 208)
BLOC COMMANDES (Comprend les repères N° 223, 228, 229,230, 234)
6 Po. CLAPET CONDUIT RACCORD (Comprend les repères N° 56, 57)
8 Po. CLAPET CONDUIT RACCORD (Comprend les repères N° 56, 57)
BLOC MOTEUR (Comprend les repères N° 14, 42, 48, 53, 59, 68, 69)
ENSEMBLE DINSTALLATION ELECTRIQUE - SEULEMENT POUR
MODELE P195P1M52 - (Comprend les repères N° B06108780, B06108781 )
ENSEMBLE DINSTALLATION ELECTRIQUE - SEULEMENT POUR
MODELES P195PM70 - (Comprend les repères N° B06108780,B06108782)
1
1
6
9
9
14
26
37
38
39
56
57
56
57
62
63
107
114
115
116
147
151
165
166
202
208
343
343
472
474
477
998
998
999
-
-
AQI
ARU
ARU
CAS
-
-
N° REPÈRE N° DE PIÈCE DESCRIPTION

- 20 -
LEA Y CONSERVE ESTAS INSTRUCCIONES
ADVERTENCIA
PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS
PERSONAS,OBSERVEATENTAMENTELAS SIGUIENTESNORMAS:
1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas,
póngaseen contactoconéstea ladirecciónoteléfonoindicadosenlagarantía.
2. Antes de hacer una revisión o de limpiar la unidad, desconéctela de la red para evitar
que se encienda de manera accidental. En el caso de que éste no pueda ser desacti-
vado,seindicaránelpaneldeservicio.
3. Elmontajeylainstalacióneléctricadebe hacerlosuntécnicoespecializadosiguiendo
lasnormas estándareincluyendo aquellas deconstrucciónantiincendio.
4. Necesitaairesuficienteparaunaapropiadacombustiónyescapedegasesatravésdel
tubodeldepósitodequemadecombustible.Paraevitarqueelhumoaspiradovuelvaa
lacocina,sigalasdirectivasdelfabricanteylasnormasestándar desiguridadasícomo
lasnormaspublicadasporlaAsociacióndeprevencióndeincendios(NFPA)ylaSocie-
dad americana deespecialistas encale-facción, refrigeración yaire acondicionado y
además lasnormasdelasautoridades locales.
5. Hacer un corte o un taladro en la pared o en el techo no debe dañar la instalación
eléctricauotrasinstalacionesocultasenlapared.
6. Losconductos ventiladoresdebensiempredesalojaral exterior.
7. Nouseestaunidadcondispositivodecontroldela velocidad aestadosólido.
8. Paraevitar elriesgode incendio,usesolamente conductosdemetal.
9. Estaunidadtieneque serconectadaa tierra.
PARAEVITARELRIESGODEFUEGO PORALTONIVELDEGRASA:
A. Nuncaabandonelosquemadoresconel fuegoalto.Lacoccióncausahumoy restos
degrasaquepuedenarder.Calienteelaceiteafuegomedioobajo.
B. Enciendasiemprelacampanacuandococineafuegoaltoocuandococinealimentos
fácilmente inflamables. (por ejemplo Crepes Suzette, Cerezas Jubilee, Ternera
flambeadacongranosdepimienta).
C. Limpieconfrecuencialosventiladores.Nosedebe acumulargrasaenelventiladoro
enelfiltro.
D. Usael tamañpde cazuela apropiado. Use siempre utensiliosde cocina detamaño y
materialadecuados.
ADVERTENCIA
PARAEVITARELRIESGODEDAÑOSAPERSONASENCASODEFUEGOPORALTO
NÍVELDEGRASA,TENGAENCUENTALOSIGUIENTE:*
1.SOFOQUELALLAMAconunatapaderaapropiada,unabandejametálicaóunutensilio
de cocína que pueda cubrirla, despues, apague el quemador. ACTÚE CON
PRECAUCÍON PARA EVITAR QUEMADURAS. Si la llama no se extingue inmedia-
tamente,SALGAYLLAMEALOSBOMBEROS.
2.NUNCACOJAUNASARTENENLLAMAS,porquecorreelriesgodequemarse.
3. NO USE AGUA ni paños o toallas húmidas porque puede provocarse una violenta
humareda.
4.UseunextintorSOLAMENTEsi:
A. Poseeun extintor declase ABC ysabe perfectamente cómo usarlo.
B. Elfuegoes pequeñoyestácontroladoenelmismositioenqueempezó.
C. Hallamadoconanterioridadalosbomberos.
D. Puedecombatirelfuegoretrocedíendohacialasalida.
* Basado en Seguridad antifuego en la cocína publicado por NFPA.
INDICADOPARAELUSOENCOCINASDOMESTICAS
!!
