MANUALE D’USO ED ISTRUZIONI IT
MANUALE D’USO ED ISTRUZIONI PER STAZIONE LAVAGGIO CAMBIO AUTOMATICO PRODOTTA DA:
BETA UTENSILI S.P.A.
Via A. Volta 18,
20845 Sovico (MB)
ITALIA
Documentazione redatta originariamente in lingua ITALIANA.
Conservare accuratamente le istruzioni di sicurezza e consegnarle al personale utilizzatore.
DESTINAZIONE D’USO
- La stazione per il lavaggio del cambio automatico, è destinata al seguente uso:
• Da utilizzare esclusivamente su veicoli con cambio automatico
- Non sono consentite le seguenti operazioni:
• è vietato l’uso in ambienti umidi, bagnati, non esporlo a pioggia o neve
• è vietato l’utilizzo al di fuori delle prescrizioni tecniche contenute nella tabella DATI TECNICI
• è vietato l’utilizzo per tutte quelle applicazioni diverse da quelle indicate
SICUREZZA DELLA POSTAZIONE DI LAVORO
Non utilizzare la stazione di lavaggio del cambio automatico in ambienti contenenti atmosfere potenzialmente esplosive o
materiali inammabili, perché possono svilupparsi scintille in grado di incendiare polveri o vapori.
Impedire che bambini o visitatori possano avvicinarsi alla postazione di lavoro mentre si sta operando con la stazione
lavaggio del cambio automatico. La presenza di altre persone provoca distrazione e può comportare la perdita del controllo
durante l’utilizzo.
Non inalare eventuali gas sprigionati dalla stazione di lavaggio del cambio automatico, mentre si opera sul motore.
Utilizzare la stazione lavaggio del cambio automatico in una zona asciutta evitando umidità.
INDICAZIONI DI SICUREZZA LA STAZIONE DI LAVAGGIO DEL CAMBIO AUTOMATICO
-Controllare prima dell’utilizzo che la stazione di lavaggio del cambio automatico non abbia subito danneggiamenti, o che non vi
siano parti usurate.
- Non utilizzare la stazione di lavaggio del cambio automatico se è danneggiata o non cercare di aprirla o modicarla.
- Prima del collegamento all’impianto chiudere tutti i rubinetti.
- Non riempire il serbatoio di stoccaggio oltre 80%.
- Periodicamente vericare l’integrità della stazione di lavaggio del cambio automatico e relativi accessori.
-Non coprire in alcun modo la stazione di lavaggio del cambio automatico durante il suo l’utilizzo. Garantire uno spazio adeguato
per la ventilazione.
- Non utilizzare la stazione di lavaggio del cambio automatico in ambienti umidi, bagnati, non esporla a pioggia.
INDICAZIONE PER LA SICUREZZA DEL PERSONALE
-Si raccomanda la massima attenzione, avendo cura di concentrarsi sempre sulle proprie azioni. Non utilizzare la stazione di
lavaggio del cambio automatico in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche o medicinali.
Utilizzare sempre i seguenti dispositivi individuali di protezione:
• scarpe di sicurezza
• occhiali di protezione
• mascherina di protezione
• guanti di protezione per agenti sici e chimici
• indumenti protettivi contro sostanze chimiche
- Effettuare tutte le operazioni previste in ambienti adeguatamente areati ed asciutti.
- Assicurarsi che i cavi siano lontani da ventole, parti in movimento e dal condotto del carburante.
IMPORTANTE LEGGERE COMPLETAMENTE IL PRESENTE MANUALE
PRIMA DI UTILIZZARE LA STAZIONE LAVAGGIO CAMBIO AUTOMATICO.
IN CASO DI MANCATO RISPETTO DELLE NORME DI SICUREZZA E DELLE
ISTRUZIONI OPERATIVE, POSSONO VERIFICARSI SERI INFORTUNI.
ATTENZIONE
Libretto 1885.indd 3 08/07/19 16:35

4
MANUALE D’USO ED ISTRUZIONI IT
- Non indossare vestiti larghi, non portare bracciali, catenine od oggetti metallici quando si lavora sul veicolo.
- Interrompere sempre l’alimentazione prima di effettuare le operazioni di verica guasti o di pulizia: questa misura preventiva
impedisce l’avvio accidentale della stazione permettendo di operare in sicurezza.
UTILIZZO ACCURATO DELLA STAZIONE DI LAVAGGIO DEL CAMBIO AUTOMATICO
- Non utilizzare la stazione di lavaggio del cambio automatico se presenta danneggiamenti.
- La stazione di lavaggio del cambio automatico non deve essere modicata. Le modiche possono ridurre l’efcacia delle misure
di sicurezza e aumentare i rischi per l’operatore.
-Far riparare la stazione di lavaggio del cambio automatico solo ed esclusivamente da personale specializzato e solo impiegando
pezzi di ricambio originali.
- Non utilizzare la stazione di lavaggio del cambio automatico con tensioni diverse da quelle indicate in tabella DATI TECNICI.
-Per la pulizia utilizzare un panno asciutto, scollegando sempre la stazione di lavaggio del cambio automatico. Non utilizzare mai
panni umidi o bagnati.
- Non posizionare mai la stazione orizzontalmente, si vericherebbero fuoriuscite di olio.
TENSIONE NOMINALE DI FUNZIONAMENTO
POMPA ELETTRICA PRESSIONE MAX
POMPA ELETTRICA PORTATA MAX
EFFICIENZA FILTRANTE
TANICA RACCOLTA OLIO N°2
TEMPERATURA DI UTILIZZO
DIMENSIONI
PESO
230V – 50Hz
16 bar
14l/min
10 micron
20l cad.
-20°C +60°C
520x650x1000 mm
78 kg
DATI TECNICI
DISPOSITIVI DI PROTEZIONE INDIVIDUALI PREVISTI DURANTE L’UTILIZZO DELLA STAZIONE LAVAGGIO
CAMBIO AUTOMATICO
La mancata osservanza delle seguenti avvertenze può causare lesioni siche e/o patologie.
UTILIZZARE SEMPRE GUANTI DI PROTEZIONE PER AGENTI FISICI E
CHIMICI DURANTE L’UTILIZZO DELLA STAZIONE DI LAVAGGIO DEL CAMBIO
AUTOMATICO
UTILIZZARE SEMPRE CALZATURE DI SICUREZZA
INDOSSARE SEMPRE GLI OCCHIALI PROTETTIVI
UTILIZZARE MASCHERA DI PROTEZIONE PER AGENTI FISICI
Può essere necessario l’utilizzo di ulteriori dispositivi di protezione individuali da utilizzare in funzione dei
valori riscontrati nell’indagine di igiene ambientale/analisi rischi, nell’eventualità che i valori superino i limiti
previsti dalle vigenti normative.
DOTAZIONE DI SERIE
La dotazione di serie è sempre completa e al top della qualità:
- n. 1 tubo mandata (gura 1)
- n. 1 tubo ritorno (gura 1)
- n. 1 kit raccordi (gura 2)
RACCORDI OPTIONAL (www.beta-tools.com)
Libretto 1885.indd 4 08/07/19 16:35

5
MANUALE D’USO ED ISTRUZIONI IT
UTILIZZO
Preparazione all’uso.
Collegare il cavo di alimentazione alla rete (220V ac monofase) e accendere la stazione tramite l’interruttore generale:
- Controllare che i rubinetti siano CHIUSI.
- Controllare i livelli degli olii.
- Svuotare eventualmente la tanica dell’olio esausto.
- Vericare il livello dell’olio presente nel cambio automatico.
- Posizionando l’autovettura su un ponte sollevatore a ruote libere individuare sulla linea di raffreddamento dell’olio del cambio i
tubi di ingresso e di uscita.
- Aprire la linea nel cambio nel punto più raggiungibile stando attendi a non connettersi a raccordi in plastica o all’innesto del
radiatore al ne di evitare delle rotture.
- Posizionare un raccoglitore di olio immediatamente sotto il punto scelto per l’apertura della linea del cambio e convogliarne
dentro l’olio che uscirà dalla tubazione.
- Mettere in moto l’autovettura per controllare da quale tubo esce l’olio in modo da vericare l’uscita del cambio.
- Collegare quindi il tubo di ritorno della stazione 1885 all’uscita del cambio come individuata al precedente punto e il tubo di
mandata alla linea di ritorno.
- Avviare il motore dell’autovettura e controllare la tenuta dei collegamenti effettuati e il manometro indicante la pressione di
esercizio che dovrà salire da 1 a 4 bar

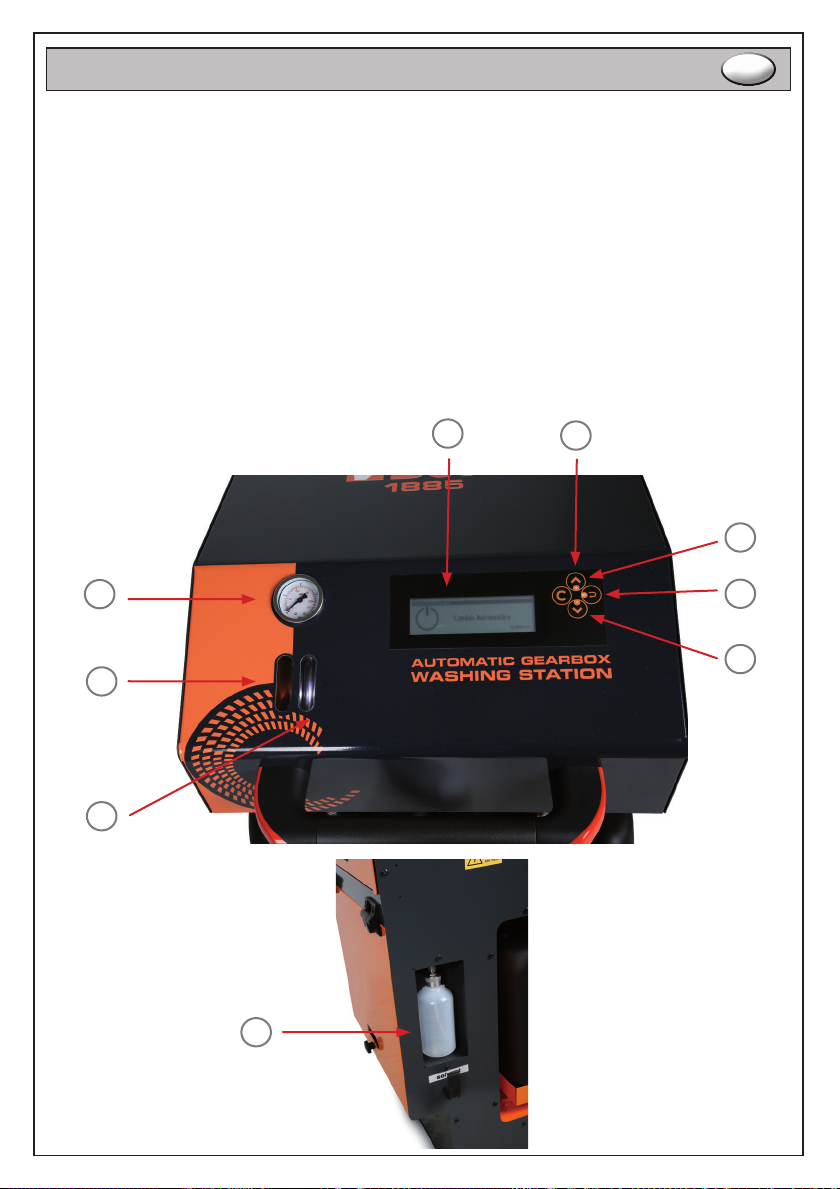

65
1
8
9
2
4
3
7
