Better Homes and Gardens Bryant Nightstand User manual

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2017-06-22 Rev. 0001-A Factory: ZHIVIE
Bryant Nightstand
Stock # BH17-021-199-30
ADULT ASSEMBLY REQUIRED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenstyle.com
Or e-mail your request to [e-mail]
LOT NUMBER:
DATE PURCHASED: //

2
1. This product is for indoor domestic use only.
2. Please read the Assembly Instructions prior to assembling this product.
3. To avoid damage, assemble the product on a non-abrasive surface such as a carpet surface.
4. Refer to your assembly manual for maximum weight capacities. Load drawers from the bottom to the top.
Place heavier items in lower drawers. Unload the drawers from the top to the bottom before moving the
furniture.
5. Do not push furniture, especially on carpeted floor. Have someone help you lift the item and place it in its
new location.
MANUFACTURER: Whalen Furniture Manufacturing
CATALOGUE: Bryant Nightstand
MODEL #: BH17-021-199-30
MADE IN VIETNAM
MAXIMUM LOAD 50 lb. (22.6 kg)MAXIMUM LOAD 50 LB (22.7 kg)
MAXIMUM LOAD 10 lb. (4.5 kg) MAXIMUM LOAD 50 LB (22.7 kg)
MAXIMUM LOAD 50 lb. (22.6 kg) MAXIMUM LOAD 50 LB (22.7 kg)
MAXIMUM RECOMMENDED WEIGHT LOADS
THIS UNIT IS INTENDED ONLY FOR USE WITHIN THE MAXIMUM
WEIGHTS INDICATED. USE WITH LOAD HEAVIER THAN THE MAXIMUM WEIGHTS
INDICATED MAY RESULT IN INSTABILITY, CAUSING POSSIBLE INJURY.
GENERAL INFORMATION AND TIPS
Please make sure you have all parts before beginning assembly. Do not fully tighten all bolts until you
finish assembling all parts. Once assembled, go back and fully tighten all bolts. This will make the assembly
easier. We recommend using two people for assembly.

3
FURNITURE TIPPINGRESTRAINT
YOUNG CHILDREN CAN BE SERIOUSLY INJURED BY TIPPING FURNITURE.
YOU MUST INSTALL THE TIPPING RESTRAINT HARDWARE WITH THE UNIT
TO PREVENT THE UNIT FROM TIPPING, CAUSING ANY ACCIDENTS OR
DAMAGE.
THIS HARDWARE, MUST BE PROPERLY INSTALLED (FOLLOW ALL
DIRECTIONS IN ORDER ON THE PLASTIC BAG), TO PROVIDE PROTECTION
AGAINST THE UNEXPECTED TIPPING OF FURNITURE DUE TO IMPROPER USE.
THE TIPPING RESTRAINTS ARE INTENDED ONLY AS A DETERRENT, THEY
ARE NOT A SUBSTITUTE FOR PROPER ADULT SUPERVISION. THE TIPPING
RESTRAINTS ARE NOT EARTHQUAKE RESTRAINTS. IF YOU WISH TO ADD
THE EXTRA SECURITY OF EARTHQUAKE RESTRAINTS, THEY MUST BE
PURCHASEDANDINSTALLEDSEPARATELY.
WARNING
Seriousor fatal crushinginjuriescan occur from
furnituretip-over.To help preventtip-over:





Use of tip-overrestraintsmay only reduce,but not
eliminate,the risk of tip-over.
This is a permanentlabel.Do not remove.

4
Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
A- Nightstand Top (Qty. 1) B- Left Side Frame (Qty. 1)
C- Right Side Frame (Qty. 1) D- Bottom Shelf (Qty. 1) E- Back Panel (Qty. 1)
(1) 1/4" x 1-1/8" Bolt (Qty. 12+1 extra) (2) Lock Washer (Qty. 12+1 extra)
(3) Flat Washer (Qty. 12+1 extra) (4) M3.5 x 15 mm Washer Head Screw (Qty. 12+1 extra)
Hex Wrench (Qty. 1) Touch-up Pen (Qty. 1) Tipping Restraint Hardware Kit (1)
(Included in plastic bag)
Tools required: Hex wrench(provided), Phillips screwdriver and hammer (not provided).

5
Assembly Instructions
1. Unpack the unit and confirm that you have all the hardware and required parts.

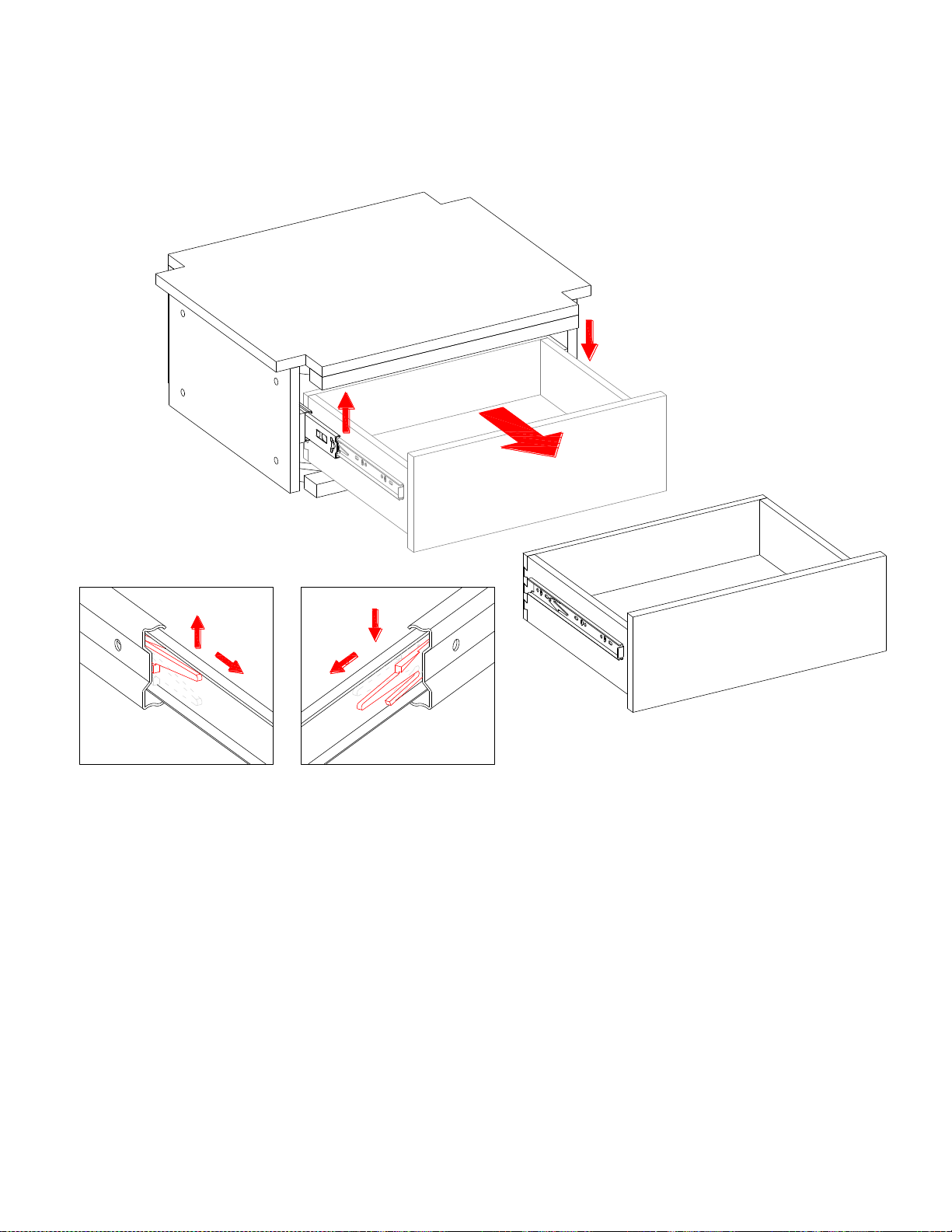

2. Place the Nightstand Top (A) on a level and protective surface and remove the drawer for the following
steps. To remove the drawer, please pull the drawer all the way out, then simultaneously push the
plastic release lever of the ball bearing slides up on one side and down on the other side, and then pull
the drawer completely out.
A

6
Assembly Instructions
3. Attach the Top Section (A) and the Bottom Shelf (D) to the Left Side Frame (B) with six 1-1/8” Bolt (1)
and six Washers (2 and 3).
4. Repeat the same procedure to attach the Right Side Frame (C) at the opposite end.
A
B
C
D
123
123
Flat Washer
(12 used in this step)
③
1/4" x 1-1/8" Bolt
(12 used in this step)
①
Lock Washer
(12 used in this step)
②

7
Assembly Instructions
5. Now, go back and securely tighten all the bolts. Make sure all the parts are tight and there are no gaps
between the parts. This will help keep the unit square.
6. Flip the assembled unit around at its front edge. Lay the Back Panel (E) to the back of the assembled
unit. Make sure the margins along all edges of the Back Panel are equal. Screw the 15 mm Washer
HeadScrews (4) into the pre-drilled small holes on the Back Panel (E).
NOTE: We recommend attaching back panel with the screws at the corners first.
M3.5 x 15 mm Washer Head Screw
(12 used in this step)
④
4
B
CD
E
A

8
Assembly Instructions
7. Stand the assembled unit upright and position it at the desired location.

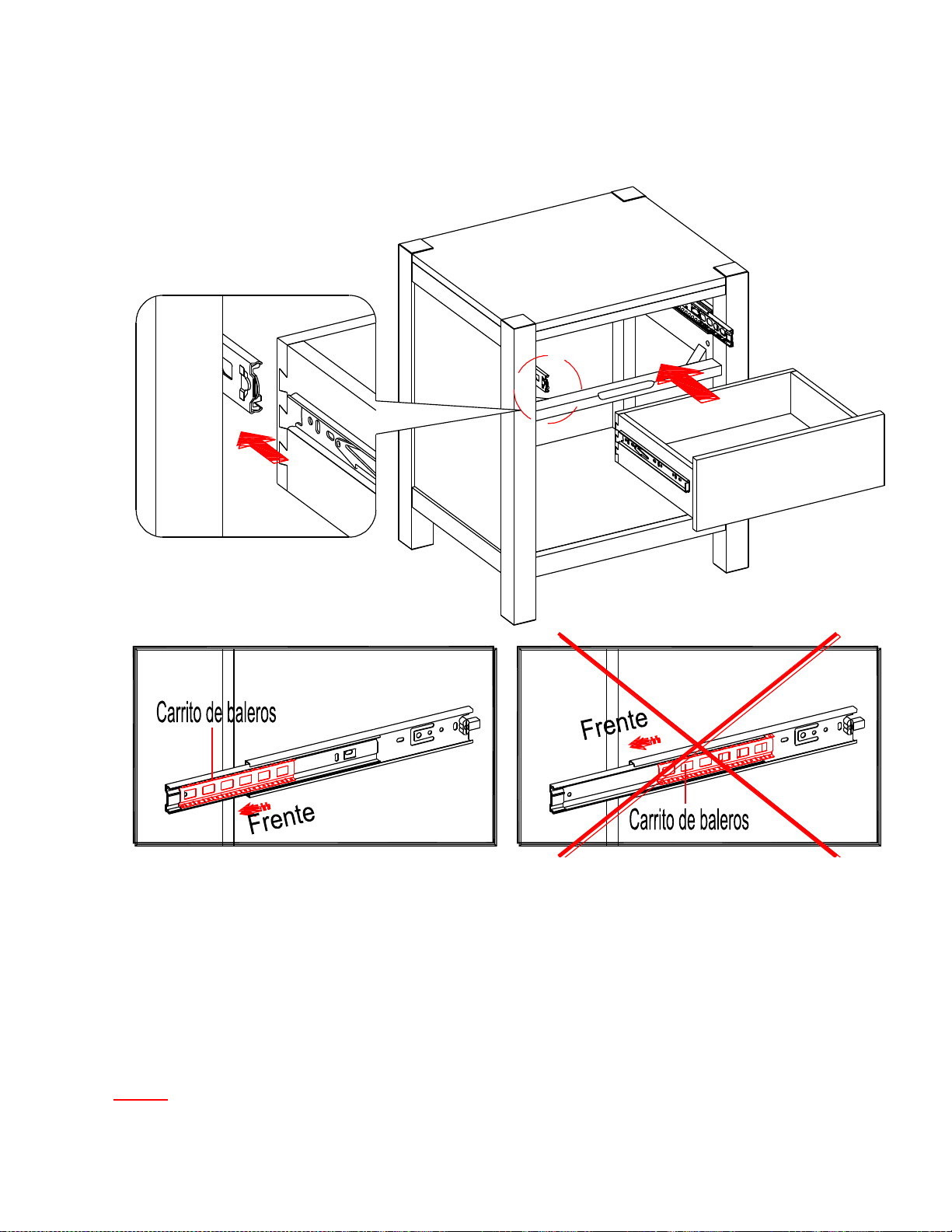

8. Now, insert the removed drawer into the frame to finish the assembly. Simply push the ball-bearing cart
all the way to the end of the slides (on both sides), and then align the slide runners on the drawer with
the slide tracks on the unit. Push it carefully inside until it stops.
NOTE: If the drawer does not go in smoothly, please take it out and repeat the step.
A

9
Assembly Instructions
Tools required: Phillips screwdriver, Power Drill, 3/8” Drill Bit and Rubber Mallet.

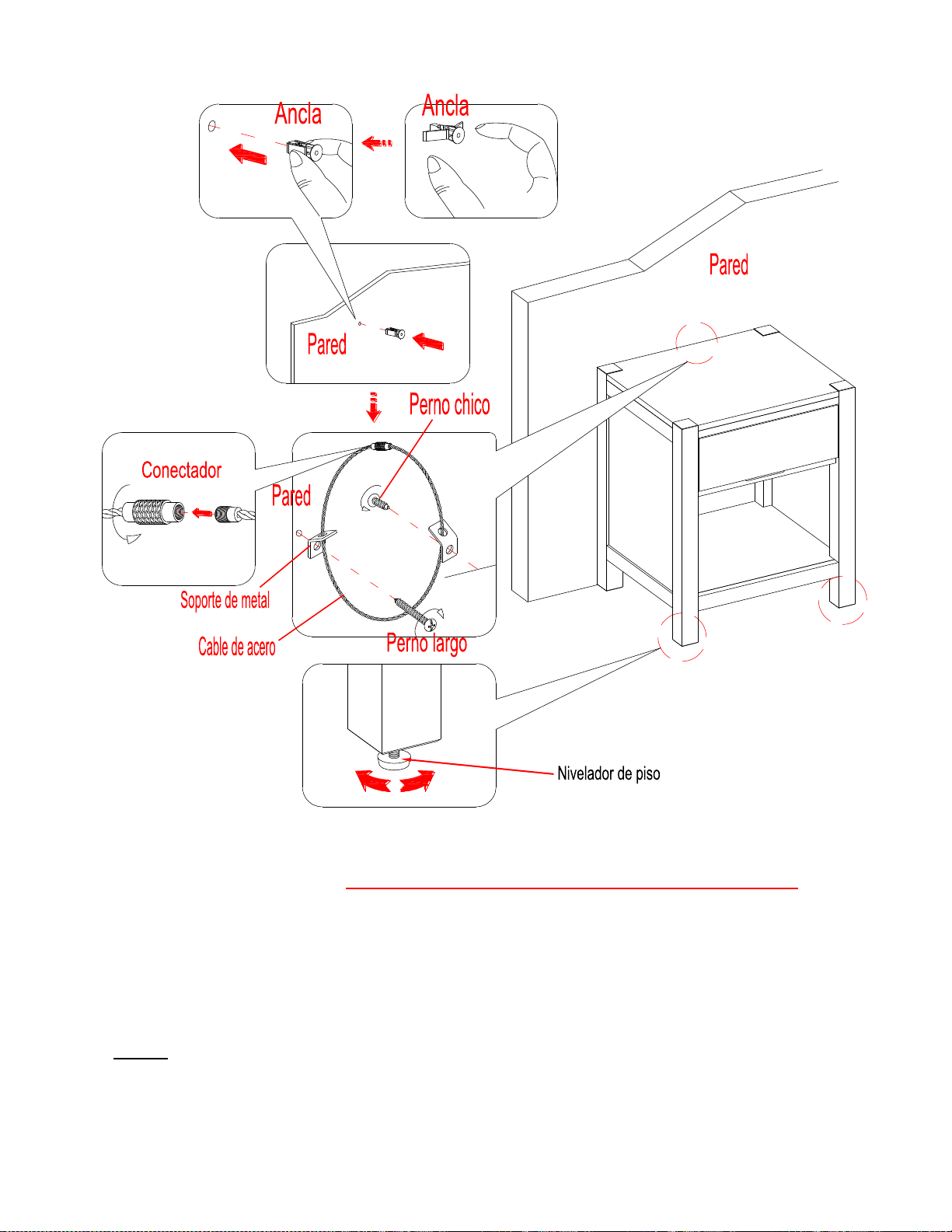

9. Ask for assistance to position the assembled Nightstand (A) at the desired location against a wall. If
necessary, adjust the floor levelers under the Nightstand to correct tilting.
10. Follow the instructions printed on the plastic bag containing the tipping restraint hardware to attach the
tip-over restraint to the unit and the wall
NOTE: The tipping restraint hardware included is for drywall construction. It will be necessary to drill
holes for the wall anchors. Depending upon your wall construction, different anchor hardware maybe
required. Please contact your local hardware store for assistance.
11. The nightstand is now ready for use.

10
Care and Maintenance
Use a soft, clean cloth that will not scratch the surface when dusting.
Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.
Using solvents of any kind on your furniture may damage your furniture’s finish.
Never use water to clean your furniture as it may cause damage to the finish.
Always use coasters under beverage glasses and flowerpots.
Liquid spills should be removed immediately. Using a soft clean cloth, blot the spill gently. Avoid rubbing.
Always use protective pads under hot dishes and plates. Heat can cause chemical changes that may create
spotting within the furniture finish.
In the event that your furniture is stained or otherwise damaged during use, we recommend that you call a
professional to repair your furniture.
Check bolts/screws periodically and tighten them if necessary.
Further Advice about Wood Furniture Care
It is best to keep your furniture in a climate-controlled environment. Extreme temperature and humidity
changes can cause fading, warping, shrinking and splitting of wood. It is advised to keep furniture away from
direct sunlight as sun may damage the finish.
Proper care and cleaning at home will extend the life of your purchase. Following these important and helpful
tips will enhance your furniture as it ages.
A touch-up pen has been provided to repair any small nicks or scratches that may occur during
assembly or shipping.
We hope you enjoy your purchase for many years.
Thank you for your purchase!
QUALITY GUARANTEE
We are confident that you will be delighted with your Whalen Furniture purchase.
Should this product be defective in workmanship or materials or fail under normal use, we will repair or replace
it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet your
highest expectations. We guarantee that you will immediately see the value of our fine furniture.
This warranty gives you specific legal rights and you may also have other rights which vary from State to State.
Customer Service: 866-942-5362
8:30 a.m. - 4:30 p.m., PST, Monday to Friday
www.whalenstyle.com

ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE SEGURIDAD.
POR FAVOR LEA Y MANTENGA PARA USO FUTURO.
Fecha 2017-06-22 Rev. 0001-A Fábrica: ZHIVIE
Mesa de noche Bryant
Serie # BH17-021-199-30
ENSAMBLE REQUERIDO POR ADULTO
Sitienen alguna pregunta acerca del ensamble o si alguna parte estáfaltante, no retorne estéproducto
a la tienda donde lo compró. Por favor llame a nuestro departamento de ayuda al cliente teniendo su
instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica:
866-942-5362
Hora Estándar del Pacífico: 8:30 a.m. - 4:30 p.m., de Lunes a Viernes
O visite nuestra página de Internet 24 horas al dia, 7 días a la semana para asistencia
www.whalenstyle.com
O mande un correo electrónico a [e-mail]
NÚMERO de LOTE:
FECHA de COMPRA: //

2
1. Este producto es solo para uso interior doméstico.
2. Por favor lea el instructivo antes de comenzar el ensamble.
3. Para evitar daños, ensamble la unidad en una área libre de abrazivos como una superficie alfombrada.
4. Consulte el manual de ensamble para la capacidad de peso máximo. Llene los cajones y las repisas de
abajo para arriba. Posicione los objetos mas pesados en los cajones y/o en las repisas inferiores. Descarge
los cajones y repisas de arriba para abajo antes de mover el mueble.
5. No empuje el mueble, especialmente en un suelo alfombrado. Pida ayuda para levantar la unidad y
posicionar en el nuevo lugar.
FABRICANTE: Whalen Furniture Manufacturing
CATÁLOGO: Mesa de noche Bryant
MODELO #: BH17-021-199-30
HECHO EN VIETNAM
CARGA MÁXIMA 50 lb. (22.6 kg) MAXIMUM LOAD 50 LB (22.7 kg)
CARGA MÁXIMA 10 lb. (4.5 kg) MAXIMUM LOAD 50 LB (22.7 kg)
CARGA MÁXIMA 50 lb. (22.6 kg) MAXIMUM LOAD 50 LB (22.7 kg)
MÁXIMAS CARGAS RECOMENDADAS
ESTA UNIDAD DEBE UTILIZARSE CON LOS PESOS MÁXIMOS
INDICADOS. SI SE EXEDE EL PESO MÁXIMO, PODRIA RESULTAR EN UNA
INESTABILIDAD DE LA UNIDAD CAUSANDO POSIBLES LESIONES.
INFORMACIÓN GENERAL Y RECOMENDACIONES
Por favor asegurese de que tiene todas las partes antes de empezar el ensamble. Por favor espere a terminar
todo los pasos antes de apretar los pernos. Una vez ensamblado, vuelva y apriete los pernos. Esto ayudara a
hacer el ensamble mas fácil. Recomendamos usar dos personas para el ensamble.

3
RESTRICCIÓN DE MOVIMIENTO DEL MUEBLE
NIÑOS PEQUEÑOS PUEDEN RESULTAR LASTIMADOS POR MUEBLES
INCLINADOS. DEBE INSTALAR EL JUEGO DE RESTRICCIÓN DE MOVIMIENTO
CON LA UNIDAD EN FUNCIÓN, PARA PREVENIR LA INCLINACIÓN DE LA
UNIDAD, CAUSANDOCUALQUIERACCIDENTEO DAÑO.
ESTÉ MATERIAL DE FERRETERÍA DEBE SER INSTALADO APROPIADAMENTE
(SIGA TODAS LAS DIRECCIONES EN ÓRDEN DE LA BOLSA DE PLÁSTICO),
PARA PROVEER PROTECCIÓN CONTRA LA INCLINACIÓN INESPERADA DEL
MUEBLEA CAUSEDEL USO INAPROPIADO.
EL TOPE DEMOVIMIENTOES SOLOUN IMPEDIMIENTO, NOHAY
SUBSTITUTO PARA LA SUPERVISION ADULTA. EL TOPE DE MOVIMIENTONO
ES CONTRATERREMOTO. SI DESEARA AÑADIRLASEGURIDADEXTRA
CONTRATERREMOTOS, DEBEN SER COMPRADOSEINSTALADOS
SEPARADAMENTE.
AVISO
Dañ osserios ó fatales puedenocurrirde la caidadel
mueble.Para preveniruna caida:





El uso de topesde movimientosolopuede reducir,
pero no eliminar,el riesgo de caida.
Estáes una etiquetapermanente.No retirar.

4
Listade partes y material de ferretería
Por favor lea completamente las instrucciones y verifique que estén todas las partes antes de iniciar el
ensamblado.
A- Tapa de la mesa de noche (Cant. 1) B- Marco izquierdo (Cant. 1)
C- Marco derecho (Cant. 1) D- Repisa inferior (Cant. 1) E- Panel posterior (Cant. 1)
(1) Perno de 1/4" x 1-1/8" (2) Arandela de presión
(Cant. 12+1 extra) (Cant. 12+1 extra)
(3) Arandela plana (4) Perno cabeza de arandela de M3.5 x 15 mm
(Cant. 4+1 extra) (Cant. 12+1 extra)
Llave hexagonal (Cant. 1) Plumón de retoque (Cant. 1) Juego de restricción de movimiento (Cant. 1)
(Incluido en bolsa de plástico)
Herramientas requeridas: Llave hexagonal (proveida), desarmador estrella y mazo (no proveidos).

5
Instructivo de ensamble
1. Desempacar la unidad y confirmar que se tiene todo el material de ferretería y partes requeridas.
2. Poner la Tapa de la mesa de noche (A) en una superficie nivelada y protegida y retirar el cajón para los
siguientes pasos. Para retirar los cajones, jalar todo el camino hacia afuera, luego empujar
simultaneamente la palancas de liberación de plástico de la corredera de baleros para arriba de un lado y
para abajo del otro, y luego sacar por completo el cajón.
A

6
Instructivo de ensamble

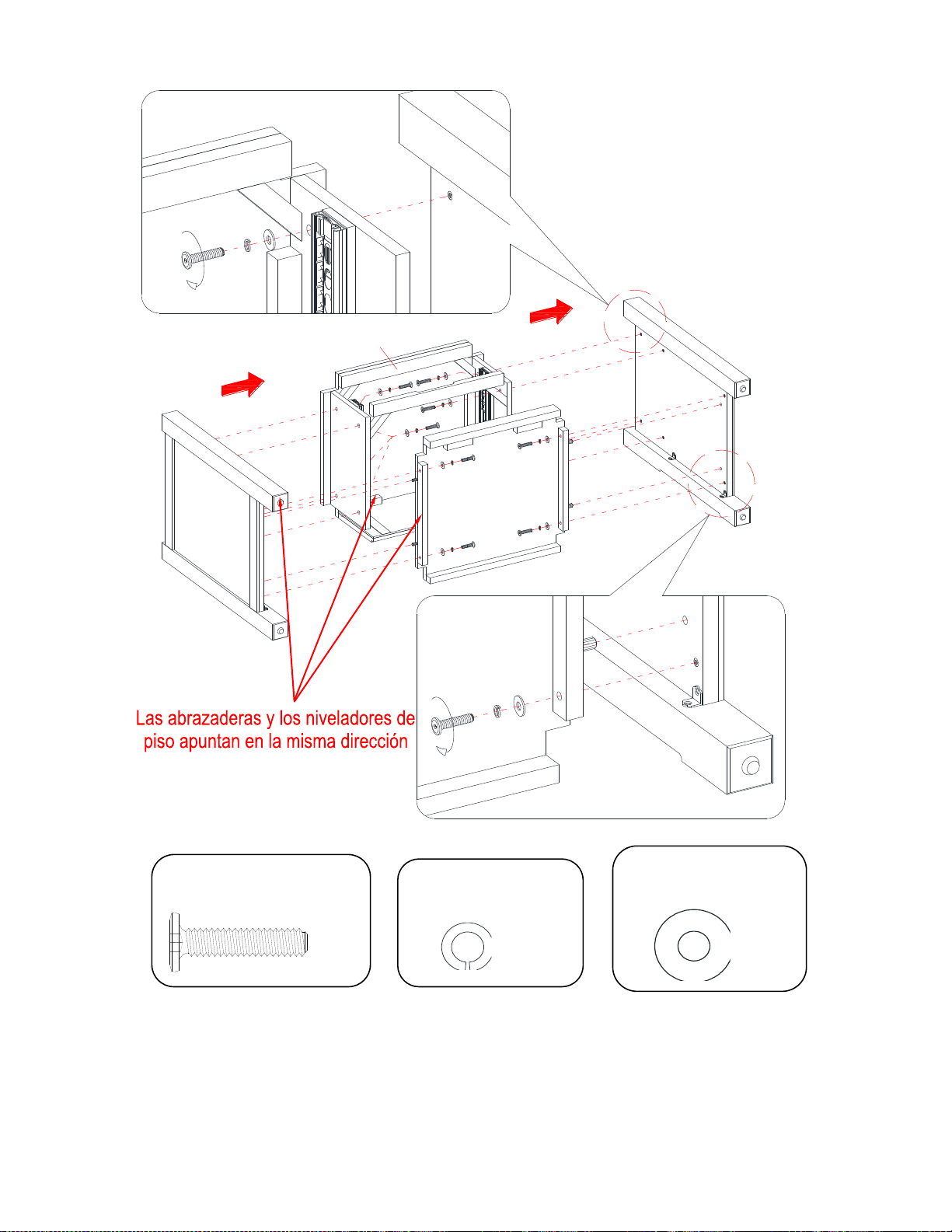

3. Adjuntar la sección superior (A) y la repisa inferior (D) al marco izquierdo (B) con 6 pernos de 1-1/8”
(1) y 6 arandelas (2 y 3).
4. Repetir el mismo procedimiento para adjuntar el marco derecho (C) al lado opuesto.
A
B
C
D
123
123
Arandela plana
(12 usados en este paso)
③
Perno de 1/4" x 1-1/8"
(12 usados en este paso)
①
Arandela de presión
(12 usados en este paso)
②

7
Instructivo de ensamble
5. Ahora, volver y apretar todos los pernos. Asegurar de que todas las partes esten apretadas y de que no
haya espacios entre las partes. Esto ayudaráa mantener la unidad cuadrada.
6. Voltear la unidad ensamblada alrededor de su borde frontal. Descansar el panel posterior (E) sobre la
parte posterior de la unidad ensamblada. Asegurar de que todos los margenes de los bordes del panel
posterior esten iguales. Atornillar los pernos de cabeza de arandela de 15 mm (4) en los agujeros chicos
pre-perforados en el panel posterior (E).
Nota: Recomendamos adjuntar el panel posterior con pernos en las esquinas primero.
Perno cabeza de arandela de
M3.5 x 15 mm
(12 usados en este paso)
④
4
B
CD
E
A

8
Instructivo de ensamble
7. Poner la unidad ensamblada en posición vertical y en el lugar deseado.
8. Ahora, insertar el cajón retirado en el marco para terminar el ensamble. Empujar el carrito de baleros
todo el camino al final de las correderas (en ambos lados), y luego alinear los complementos de
corredera en los cajones con los carriles de corredera en la unidad. Empujar hasta que tope.
NOTA: Si el cajón no entra suavemente, por favor de sacar y repetir el paso.
A

9
Instructivo de ensamble
Herramientas requeridas: Desarmador estrella, taladro, broca de 3/8” y mazo de goma.
9. Pedir asistencia para posicionar la mesa de noche ensamblada (A) en el lugar deseado contra la pared.
Si fuera necesario, ajustar los niveladores de piso abajo de la mesa para corregir inclinación.
10. Seguir las instruciones impresas en la bolsa de plástico que contiene el juego de restricción de
movimiento para adjuntar los topes de movimiento a la unidad y pared.
NOTA: El juego de restricción incluido es para paredes de tablaroca. Sera necesario taladrar agujeros
para las anclas de pared. Dependiendo de la construcción de pared, diferentes anclas podrán ser
requeridas. Por favor contacte su tienda local de ferretería para asistencia.
11. La mesa de noche estálista para usarse.

10
Mantenimiento y Cuidados
Use una toalla suave y limpia para evitar daños y rayaduras.
Uso de cera para pulir muebles no es necesario. Si desea usar cera, pruebela en un área que no sea visible
para revisar su funcionamiento.
Usar solventes de cualquier tipo puede dañar el acabado del mueble.
Nunca use agua para limpiar la unidad, ya que le puede dañar el acabado.
Siempre utilice protección para vasos cuando los ponga sobre la unidad.
Líquidos derramados deben limpiarse inmediatamente, con una toalla suave evitando tallar.
Siempre utilizar protectores en caso de poner cosas calientes. El calor puede provocar una reacción química
en el acabado y dañarlo.
En caso que su unidad sea manchada durante el uso le recomendamos hablar a un profesional para que le
ayude.
Revisar los tornillos periódicamente y apretar en caso necesario.
Más recomendaciones para el cuidado de su Mueble
Es mejor mantener la unidad en una área de clima controlado. Temperatura extrema y cambios de humedad
pueden causar cambios como partes pandas, molduras que se contraigan o que la madera se raje. Es
recommendable mantener la unidad lejos del sol directo ya que puede dañar el acabado.
Cuidados adecuados y limpieza pueden extender la vida útil de su unidad. Siga estas recomendaciones y
mantendra su mueble en buenas condiciones de uso por muchos años.
Un plumón de retoque es proveído en caso de pequeñas raspaduras o golpes que sucedan durante el
ensamble o envío.
Esperamos que disfrute su mueble por muchos años.
Gracias por su compra!
GARANTÍA DE CALIDAD
Nosotros estamos seguros que usted se encontraráfeliz con la compra de estéproducto de Whalen Furniture.
Si estéproducto tiene algun defecto de ensamble o material, o si tiene alguna falla en uso normal, nosotros lo
repararemos o lo re-emplazaremos hasta por un año a partir de la fecha de compra. Todo producto de Whalen
Furniture es diseñado para alcanzar sus espectativas más altas. Nosotros le garantizamos que inmediatamente
podráver el valor de nuestra mercancia de la más alta calidad.
Estágarantia le proporciona derechos legales especificos y talvez tenga otros derechos que varian de estado a
estado.
Servicio al cliente: 866-942-5362
Hora Estándar del Pacífico: 8:30 a.m. - 4:30 p.m., de Lunes a Viernes
www.whalenstyle.com
