Beveltools Bevel Mite ABIS-06 User manual

12-2017
Bevel Mite®ABIS-06
www.beveltools.com
EN
Instruction manual
FR Mode d'emploi
ES Instrucciones de funcionamiento
DE Betriebsanleitung
NL Gebruikshandleiding

2
·For your safety, please read manual thoroughly before operating.
·After reading this manual, keep it in a place that the user always can contact easily.
·Wear protective glasses and ear protector and protective clothes.
Table of Contents
·Beveltools (Radius & weld edge beveling) 3
·Limited warranty 4
·Safety Instructions 5
·Maintenance and check 6
·Recommended arrangement of air piping 6
·Use-settings and adjustments 7
·Exploded view 8
·Spare parts list 9
·EC Declaration of Conformity 42
To prevent injury and property damage, follow these instructions. Incorrect operation due to ignoring
instructions will cause harm or damage, the seriousness of which is indicated by the following symbols.
!
!
WARNING
CAUTION
This symbol indicates the possibility of death or
serious injury.
This symbol indicates the possibility of injury or
damage to property.

3
RADIUS & WELD EDGE BEVELING
Bevel Mite®is an advancement over traditional grinding discs, acetylene torch or hand held or table beveling tools
for cutting a radius or weld angle on metal plate and pipe.
The one‐piece helical Bevel Mite® head and 3‐point positioning system results in a smooth and even finish in any
place and any position.
With only 1½”(3.8 cm) of clearance required, it is possible to bevel next to walls, beams and ceilings; and in bell
holes, channels and chases.
Changing a Bevel Mite® head takes only seconds and the head is always perfectly balanced for smooth vibration‐
free operation.
The illustrations and instructions in this booklet will show how to set up the air motor, how to adjust the guide
plate for bevel depth or wall thickness, and how to remove and replace a Bevel Mite®head.
Follow these instructions and it’s possible to get a perfect bevel every time.
Beveltools . . . it’s that easy.

4
LIMITED WARRANTY
Bevel Mite®power tools and bevel heads have been manufactured to quality standards and carefully inspected
before shipment. Bevel Mite®tools and bevel heads and are warranted to be free from any defect in materials and
workmanship for a period of 6 months from the original date of purchase. If repair is required, the user must return
the complete tool, with shipping prepaid, and with proof of purchase to Bevel Mite’s®original or nearest authorized
dealer. If inspection by an authorized Bevel Mite®technician shows an original defect in material or workmanship
Bevel Mite®will repair or replace (at our option) the tool or bevel head without charge during the warranty period.
This warranty does not apply to normal use or wear and tear. This warranty does not confer any damages caused by
careless or unsafe use or handling, alteration, accidents, misuse or repairs made or attempted by anyone other
than Bevel Mite®and its original manufacturers or authorized service-centre’s or technicians.
This warranty applies in lieu of any other implied or express guarantees or warranties, and any variations of these
terms are not authorized and strictly prohibited.
The foregoing obligation is Bevel Mite’s®sole and only liability under this or any other warranty, express or implied,
and under no circumstances shall Beveltools be liable for any incidental or consequential damages. The above
warranty terms, limitations or exclusions are effected only to the extent that they may be mitigated by state or
local laws, and then only to the extent allowed.
Bevel Mite®reserves the right to make changes or improvements to its products without incurring any liability or
obligation whatsoever and without being required to make any corresponding changes or improvements in
products previously manufactured or sold.
Contact your local Dealer for parts and service.
Always work safely & use protective
clothing and eyewear

5
SAFETY INSTRUCTIONS
Safety first!
In order to use air tools properly and safely, the user must read carefully and understand these instructions before
operation. Keep this instruction manual at a best place near the working area for reading and referring before
operation. Be careful not to remove the warning labels attached to air tools.
Wear proper clothing and protectors
·Always wear the proper clothing for safe operation (Fig.1).
·Do not wear loose clothing that may be affected because the RPM of
air tools.
·Wear a safety cap to protect the head scalp and hairs.
·Wear safety eyeglasses, which should be consisted of an impact proof
lens.
·Wear a mask for protecting against the dust and particles which are
generated during the operation and which are harmful for your health.
·Wear an ear protector to prevent noise damage and preserve your
hearing ability.
·Wear safety shoes.
·Take a time for relax when operators are tired.
·Do not touch the rotating wheel when in operation.
Fig. 1
Working area and environment
·Keep working area clean and be careful not to slip on oily or slippery surfaces.
·Keep away from flammable or explosive liquids or gaseous, that can cause fire by the spark generated
during operation.
·Do not operate power tools in the explosive atmosphere which is likely to blow up.
·According to the operating condition, noise or vibration is generated. Be sure to wear ear and hearing
protection that conforms to all the local regulations.
Proper operation
·Be sure that the air pressure is supplied at the rated pressure for proper performance of the tool.
·Be sure that cutting heads, screws, bearings and attachments are tightened up before operation. If not,
grinders can be broken by the vibration and it is very dangerous.
·When attaching the accessories at the tools, check the attached state. When handling air tool parts, be
careful not to touch the sharp edge.
·Never use a bevel head which is broken, twisted, defective etc. broken parts of grinder during operation
are very dangerous to machines as well as operators.
·When replacing the beveling head, be sure that the air is turned off and the hose is disconnected.
·Operate in a proper and comfortable posture, an unstable and improper posture can cause pain to an
operators hand, feet and waist.
·Do not shock, drop down or throw air tools as precision parts can break. Strong shock can cause failure by
the broken and twisted parts.
·Do not use air tools for abnormal operation. Be sure that operation is within the air tools capacity. Do not
use air tools for other purposes except instructed.

6
Maintenance and check
·Keep air tools clean and stored safely after using them.
·When air tools need repair, air tools should be checked by the manufacturer or the licensed agent.
Repairing by the operator can cause failure and serious damage to the air tool and the operator.
·When replacement parts are needed, only approved parts from the manufacturer should be used.
Unauthorized parts can cause failure and serious damage to the operator and the machine.
·When special tools are needed for disassembly or re-assembly of air tools, inquire to the licensed agent or
manufacturer.
·Vent the pressurized air out for purification from the air tank every day and mount air filter at the tank
inlet.
·Supply proper lubricants for air tools every day to protect against the acid causing damage to inner parts.
·Do not use improper or broken hoses or connectors.
Disposal
·Air tools consist of steel, iron, bronze, aluminium, rubber or some others. Be careful not to contaminate
humans or environment when air tools are disposed.
RECOMMENDED ARRANGMENT OF AIR PIPING

7
USE ‐SETTINGS AND ADJUSTMENTS
Only authentic Bevel Mite
®
replacement heads are
acceptable for use with this professional quality tool.
Rotate cap counter
-
clockwise to install and
clockwise to remove
Remove and r
eplace Bevel
Head with 17mm open end
wrench and 4mm Hex wrench
Locking Ring
Rubber grip handle
On/OFF handle
Attach Air Fitting
85 PSI required @ 11 CFM

8

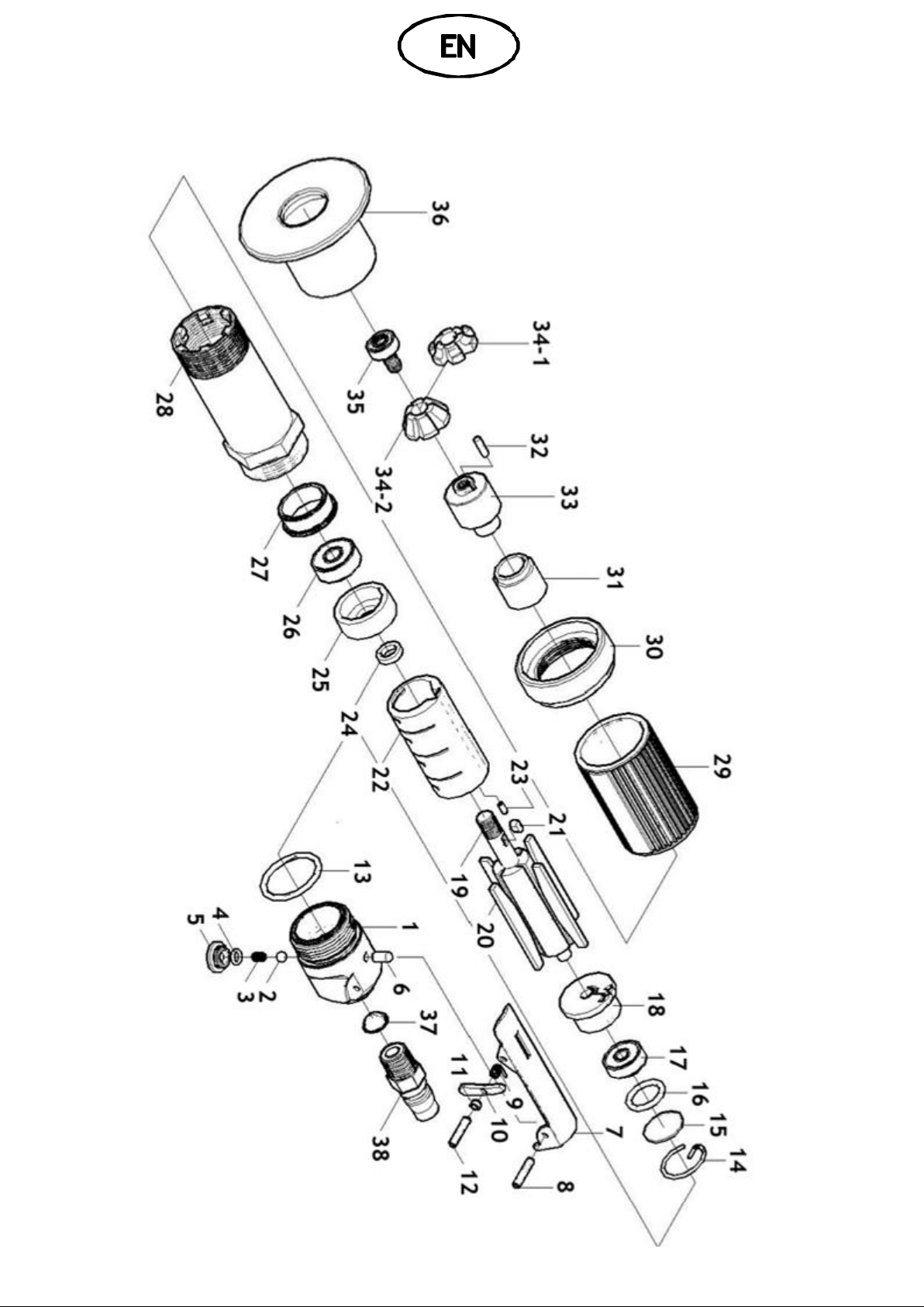

EXPLODED VIEW

9
SPARE PARTS LIST
No. Part Name Art. No. No. Part Name Art. No.
1 Handle body 9122001 20 Blade (4x) 9122030
2 Steel ball (9/32”) 9122015 21 Key 9122031
3 Vlaverod spring 9122016 22 Cylinder 9122032
4 O-ring (P-6) 9122017 23 Spring pin (2*8) 9122033
5 Plug, valve 9122018 24 Spacer 9122034
6 Pin, valve 9122019 25 Front plate 9122035
7 Lever throttle 9122002 26 Bearing (608ZZ) 9122036
8 Spring pin (4*25) 9122020 27 Outer ring 9122005
9 Spring lock off 9122021 28 Casing 9122006
10 Lock off throttle 9122022 29 Casing cover 9122007
11 Bush lever 9122023 30 Lock nut 9122008
12 Spring pin (3*16) 9122024 31 Inner ring 9122009
13 O-ring S-25 9122003 32 Stop pin 9122010
14 Snap-ring 9122004 33 Adapter 9122011
15 Rear plate spacer 9122025 34 Bevel Mite
®
head various
16 O-ring (P-15) 9122026 35 Guide bearing various
17 Bearing (626ZZ) 9122027 36 Flange 9122012
18 Rear plate spacer 9122028 37 Strainer dia13 9122013
19 Rotor 9122029 38 Air hose nipple 9122014

10
·Pour votre sécurité, veuillez lire le mode d'emploi avant l'utilisation.
·Conservez le mode d'emploi après l'avoir lu dans un endroit facilement accessible
pour le lecteur.
·Portez des lunettes de protection, une protection auditive et des vêtements de protection.
Sommaire
·Beveltools (chanfreinage d’arêtes radiales & d’arête de soudure) 11
·Garantie limitée 12
·Consignes de sécurité 13
·Entretien et contrôle 14
·Montage recommandé de la conduite d'air 14

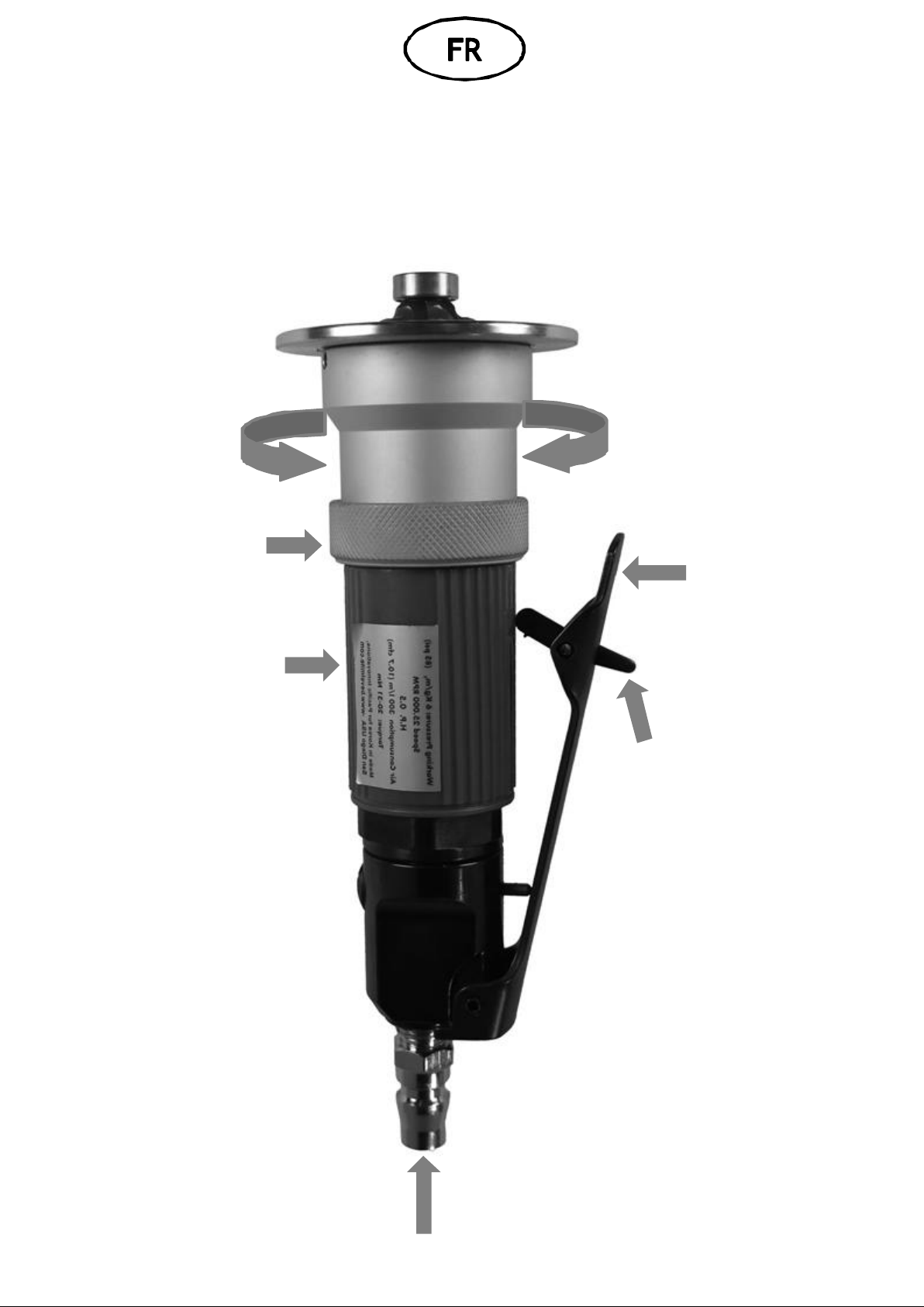

·Réglages de service et ajustements 15

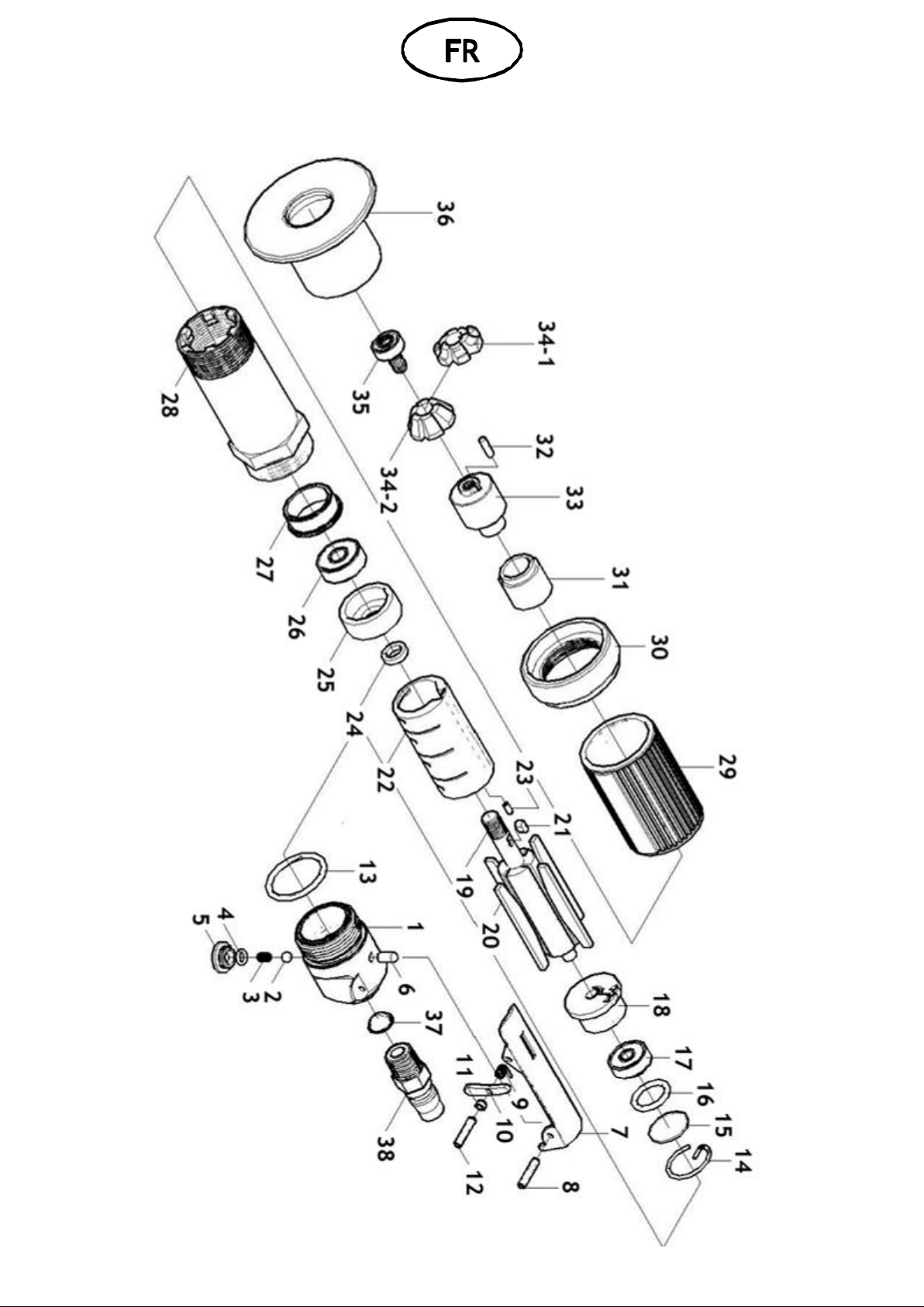

·Vue éclatée 16
·Liste de pièces de rechange 17
·Certificat de conformité avec directives CE 42
Veuillez respecter les consignes pour éviter les blessures et les dommages aux biens. L'utilisation incorrecte en
raison du non-respect des consignes peut entraîner des blessures ou des dommages. Les symboles suivants
constituent des avertissements importants qui signalent des risques.
!
!
WARNING
CAUTION
Ce symbole signale le risque de blessures mortelles ou
graves.
Ce symbole signale le risque d'endommagements ou de
dégâts sur les biens.

11
CHANFREINAGE D'ARÊTES RADIALES & D'ARÊTE DE SOUDURE
Bevel Mite® constitue une évolution par rapport aux outils de chanfreinage classiques à meules abrasives ou brûleur
à acétyle manuels ou fixés sur une table et qui servent à couper un arête radiale ou à chanfreiner le bord d'une
plaque de métal ou d'un tube.
La tête Bevel Mite®en une pièce et de forme spiralaire et le système de positionnement en 3 points permettent
d'obtenir une surface lisse et régulière dans chaque situation et chaque position.
Comme seul un écart de 1½”(3,8 cm) est nécessaire, il est possible de travailler proche des murs, des poutres,
dans les fosses, les canaux et les cheminées.
Le remplacement d'une tête Bevel Mite®est une affaire de secondes. La tête reste toujours stable afin de garantir
un fonctionnement silencieux, exempt de vibrations.
Les illustrations et instructions de ce manuel montrent comment installer le moteur à air comprimé, comment
règler correctement la plaque de guidage pour la profondeur de chanfreinage ou l'épaisseur de la paroi et comment
retirer la tête Bevel Mite® et la remplacer.
Suivez ces instructions et vous obtiendrez à chaque fois un chanfreinage parfait.
Beveltools . . . C'est si simple.

12
GARANTIE LIMITÉE
Les outils électriques et têtes de fraisage Bevel Mite®sont fabriqués avec soin et sont d'une grande qualité. Tous
les produits sont contrôlés avec précision avant la livraison.
Les outils et têtes de fraisage Bevel Mite®sont garantis exempts de défauts de matériaux et de fabrication pour une
durée de six mois à partir de la date d'achat. Si une réparation devient nécessaire, l'utilisateur doit envoyer l'outil
entier avec expédition prépayée et le ticket d'achat original à la maison mère de Bevel Mite®ou au distributeur
autorisé le plus proche. Si lors de la vérification, un technicien autorisé par Bevel Mite®révèle un défaut de
matériau ou de fabrication, Bevel Mite®prendra en charge la réparation du dommage (selon notre appréciation), ou
échangera sans frais l'outil défectueux ou la tête de fraisage pendant la durée de validité de la garantie.
La garantie n'est pas valable pour l'utilisation et l'usure normales. Elle ne concerne pas non plus la manipulation non
conforme, les transformations de l'outil, les accidents, les abus ou les réparations ou les tentatives de réparations
par un technicien non autorisé par Bevel Mite®. Cette garantie vaut à la place de toutes les autres garanties ou
garanties des vices cachés explicites ou implicites.
Toutes les autres variations de ces conditions ne sont pas autorisées et sont strictement interdites. L'obligation
mentionnée ci-dessus représente la seule et unique responsabilité de Bevel Mite®dans le cadre de cette garantie ou
de toute autre. Beveltools décline toute responsabilité pour les dommages consécutifs occasionnels ou directs.
Les conditions de garantie, les limitations ou les exceptions mentionnées ci-dessus sont valables tant qu'elles ne
sont pas tempérées par le droit en vigueur ou des législations locales. Mais ceci également uniquement dans
l'étendue autorisée. Bevel Mite® se réserve le droit de procéder à des modifications ou des améliorations de ses
produits sans engager sa responsabilité de quelque sorte que ce soit. Bevel Mite®n'est pas tenu de procéder à des
modifications ou améliorations de produits déjà fabriqués ou vendus.
Contactez votre distributeur local pour les pièces de rechange et le
service client.
Travaillez toujours en toute sécurité & portez
des vêtements de protection et des lunettes
de protection

13
CONSIGNES DE SÉCURITÉ
La sécurité d'abord !
Afin de pouvoir utiliser les outils à air comprimé de façon conforme et sûre, l'utilisateur devrait lire avec attention
et comprendre les instructions du mode d'emploi avant l'utilisation de l'appareil.
Conservez ce mode d'emploi à proximité du poste de travail afin que l'utilisateur puisse toujours lire spontanément
les instructions avant l'utilisation. Veillez à ne pas enlever les avertissements apposés sur les outils à air comprimé.

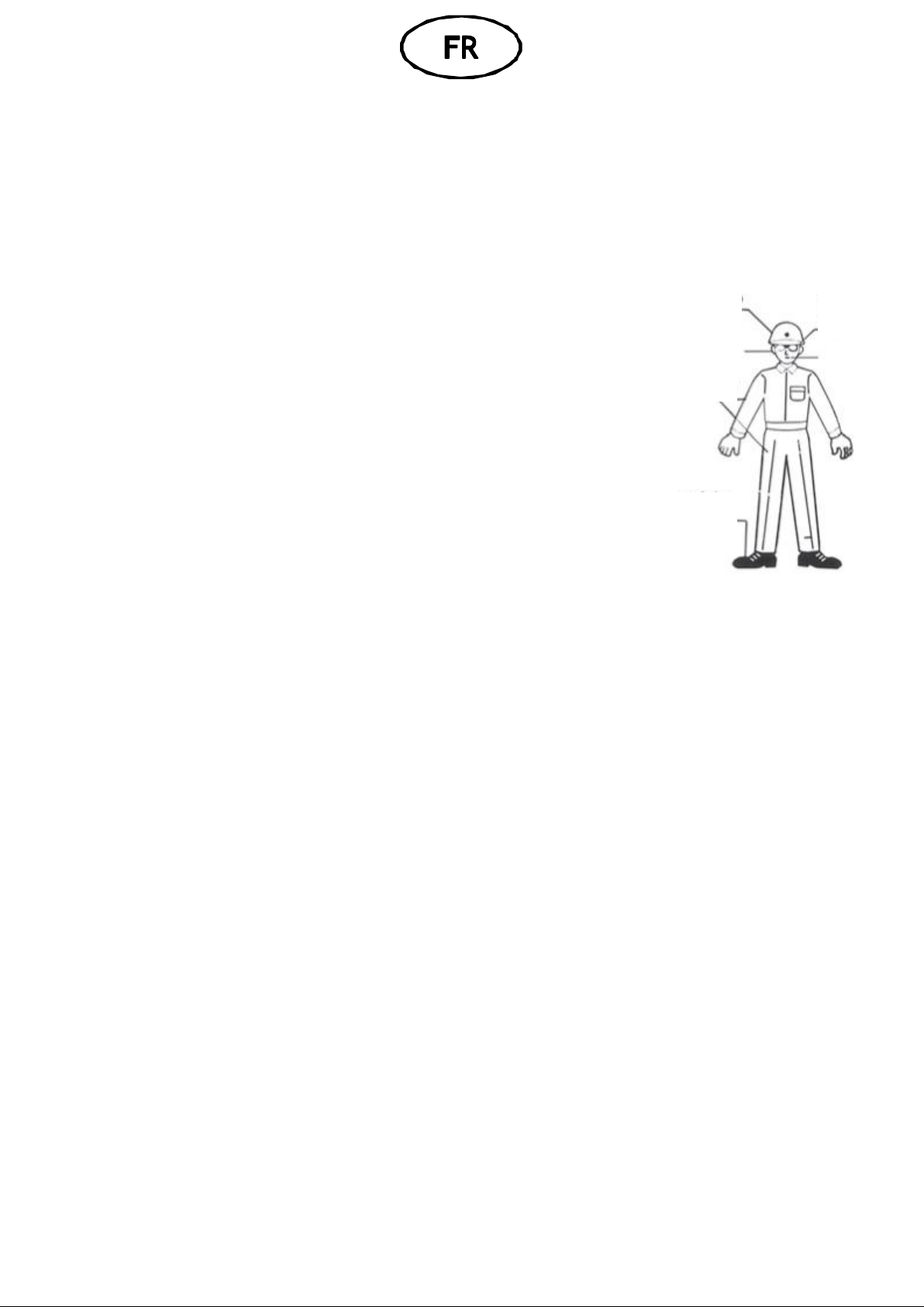

Portez des vêtements de travail et des moyens de
protection
·Portez toujours des vêtements appropriés pour votre protection (Fig.1).
·Ne portez pas de vêtements amples en raison de la vitesse élevée des outils
à air comprimé.
·Portez un casque de protection pour protéger les cheveux et le cuir chevelu.
·Portez des lunettes de protection qui protègent efficacement vos yeux.
·Portez un masque pour vous protéger de la poussière et des particules
nocives qui peuvent altérer votre santé.
·Portez une protection auditive afin de protéger votre audition et de garder
votre capacité auditive.
·Portez des chaussures de sécurité.
·Les utilisateurs devraient faire une pause lorsqu'ils sont fatigués.
·Ne touchez en aucun cas la roue en rotation pendant le fonctionnement.
Fig. 1
Poste de travail et environnement
·Maintenez le poste de travail propre et veillez à ne pas glisser sur des sols comportant de l'huile ou qui sont
glissants.
·Maintenez à distance les liquides ou gaz combustibles ou explosifs qui pourraient s'enflammer au contact
d'une étincelle pendant le fonctionnement de la machine.
·N'exploitez jamais les outils à air comprimé dans une atmosphère chargée en gaz explosifs.
·Selon les conditions de fonctionnement, du bruit et des vibrations peuvent être générés. Veillez
obligatoirement à porter des protections auditives et visuelles qui correspondent aux législations locales.
Fonctionnement correct
·Veillez à ce que la pression de l'air corresponde à la pression indiquée pour une utilisation correcte de
l'outil.
·Veillez à ce que les têtes de coupe, les paliers, les vis et autres pièces installées soient correctement
fixées. Si tel n'est pas le cas, les vibrations peuvent entraîner la casse de pièces. Cela est très dangereux.
·Lorsque vous installez des accessoires sur les outils, il convient de vérifier l'état de ces pièces. Ne touchez
jamais les arêtes acérées pendant que vous travaillez avec les outils à air comprimé.
·N'utilisez jamais une meule cassée, déformée ou défectueuse. Les pièces cassées peuvent devenir très
dangereuses pour l'utilisateur et la machine pendant le fonctionnement.
·Lorsque vous remplacez la tête de fraisage, assurez-vous que l'air comprimé est désactivé et que le tuyau
de raccordement est débranché.
·Travaillez toujours dans une position confortable et correcte. Une position corporelle instable ou incorrecte
peut entraîner des douleurs dans les mains, les pieds et les hanches.
·Évitez d'exposer les outils à air comprimé aux chocs, de les jeter ou de les faire tomber. Les pièces de
précision peuvent se casser. Les chocs violents peuvent entraîner des défauts en raison des pièces cassées
ou endommagées.
·N'utilisez pas d'outils à air comprimé pour le fonctionnement anormal. Veillez à ce que l'utilisation
corresponde à la marge de capacité de l'outil. Utilisez les outils à air comprimé uniquement pour les
applications prévues à cet effet.
Lunettes de
protection
Casque de
protection
Masque
Protection
auditive
Vêtement
Chaussures
de sécurité

14
Entretien et contrôles
·Maintenez les outils à air comprimé propres et stockez-les en sécurité après utilisation.
·S'il est nécessaire de réparer un outil à air comprimé, celui-ci devrait être vérifié par le fabricant ou un
agent licencié. La réparation par l'exploitant peut entraîner la panne et des dégâts importants sur l'appareil
et chez l'exploitant.
·Utilisez exclusivement les pièces autorisées du fabricant. Les pièces non autorisées peuvent entraîner une
panne ou de graves dégâts chez l'exploitant ou sur la machine.
·Renseignez-vous auprès du fabricant ou d'un agent qualifié pour savoir si des outils spéciaux pour le
montage ou le démontage des outils à air comprimé sont nécessaires.
·Désaérez quotidiennement l'air comprimé pour nettoyer le réservoir d'air et montez un filtre à air au niveau
de l'entrée du réservoir.
·Lubrifiez les outils tous les jours avec les lubrifiants appropriés pour protéger les pièces internes des
dommages dus à l'acide.
·N'utilisez pas de tuyaux ou de raccordements inadéquats ou défectueux.
Mise au rebut
·Les outils à air comprimé sont conçus en acier, fer, bronze, aluminium, caoutchouc et autres matériaux.
Veillez à ne pas altérer la santé humaine et à ne pas polluer l'environnement lorsque les outils à air
comprimé sont mis au rebut.
MONTAGE RECOMMANDÉ DES CONDUITES D'AIR

15
RÉGLAGES DE SERVICE ET AJUSTEMENTS
Seules les têtes de rechange Bevel Mite
®
originales sont acceptables pour une utilisation
avec cet outil professionnel
Tournez le couvercle de
fermeture dans le sens inverse
des aiguilles d'une montre
pour installer. Dans le sens
des aiguilles d'une montre
pour retirer.
Retirer et remplacer
la tête
de fraisage à l'aide d'une clé
anglaise de 17 mm et d'une
clé allen de 4 mm.
Bague de
verrouillage
Poignée en
caoutchouc
Levier marche/arrêt
Monter la pièce de raccordement ici
85 PSI requis @ 11 CFM

16
VUE ÉCLATÉE

17
LISTE DES PIÈCES DE RECHANGE
N° Description Art. N° N° Description Art. N°
1 Corps de poignée 9122001 20 Feuille (4x) 9122030
2 Boule (9/32”) 9122015 21 Clé 9122031
3 Ressort 9122016 22 Vérin 9122032
4 Joint torique (P-6) 9122017 23 Goupille de serrage (2*8) 9122033
5 Bouchon de vanne 9122018 24 Entretoise 9122034
6 Goupille de serrage 9122019 25 Plaque frontale 9122035
7 Levier 9122002 26 Roulement à billes (608ZZ) 9122036
8 Goupille de serrage (4*25) 9122020 27 Bague extérieure 9122005
9 Ressort 9122021 28 Corps 9122006
10 Clapet d’étranglement 9122022 29 Douille de poignée 9122007
11 Entretoise 9122023 30 Contre-écrou d’ajustement 9122008
12 Goupille de serrage (3*16) 9122024 31 Bague intérieure 9122009
13 Joint torique 9122003 32 Goupille 9122010
14 Bague d’arrêt 9122004 33 Adapter 9122011
15 Entretoise 9122025 34 Tête Bevel Mite
®
diverses
16 Joint torique (P-15) 9122026 35 Palier-guide diverses
17 Roulement à billes (626ZZ) 9122027 36 Plaque de carter d’ajustement 9122012
18 Plaque arrière 9122028 37 Joint torique 9122013
19 Rotor 9122029 38 Raccord 9122014

18
·Para su seguridad, lea las instrucciones de manejo antes de usar el aparato.
·Después de leerlas, guarde las instrucciones de manejo en un lugar de fácil acceso
para el usuario.
·Use gafas protectoras, auriculares y ropa protectora.
Índice
·Beveltools (biselado de radios y bordes de soldadura) 19
·Garantía limitada 20
·Indicaciones de seguridad 21
·Mantenimiento e inspecciones 22
·Disposición recomendada de la tubería de aire 22
·Ajustes y adaptaciones de funcionamiento 23
·Plano de despiece 24
·Lista de piezas de repuesto 25
·Certificado de conformidad con las directivas CE 42
Para evitar lesiones y daños materiales, le rogamos siga las instrucciones. Un manejo erróneo debido al
incumplimiento de las instrucciones puede provocar lesiones o daños. Los símbolos siguientes son advertencias
importantes que alertan de peligros.
!
!
WARNING
CAUTION
Este símbolo alerta de la posibilidad de un accidente
mortal o una lesión grave.
Este símbolo alerta de la posibilidad de una lesión o
daños materiales.

19
BISELADO DE RADIOS Y BORDES DE SOLDADURA
Bevel Mite®es una evolución de los discos de rectificado, los sopletes de acetileno y las herramientas de biselado
para uso manual o para fijación a banco, con el fin de cortar un radio o biselar el borde de una placa metálica o un
tubo.
El cabezal Bevel Mite®, de una sola pieza en forma de espiral, y el sistema de posicionamiento de 3 puntos
permiten obtener una superficie lisa y uniforme en cualquier situación y posición.
Como sólo se necesita una distancia de 1½”(3,8 cm), es posible trabajar cerca de muros, vigas, techos o dentro de
zanjas, canales y pozos.
El cambio de un cabezal Bevel Mite®se realiza en unos pocos segundos. El cabezal siempre está equilibrado para
garantizar un trabajo silencioso, libre de vibraciones.
Las ilustraciones e indicaciones de este manual muestran cómo se prepara el motor de aire comprimido, cómo se
ajusta correctamente la placa guía para la profundidad de biselado o el grosor de pared y cómo se saca y se cambia
el cabezal Bevel Mite®.
Si sigue las presentes instrucciones, siempre conseguirá un bisel perfecto.
Beveltools . . . es así de sencillo.

20
GARANTÍA LIMITADA
Las herramientas eléctricas y cabezales de fresado Bevel Mite®han sido fabricados con gran esmero y le ofrecen la
máxima calidad. Todos los productos se verifican cuidadosamente antes del suministro.
Las herramientas eléctricas y cabezales de fresado Bevel Mite®disponen de una garantía de seis meses a partir de
la fecha de compra que garantiza que están libres de defectos en su material y elaboración. Si resulta necesaria
una reparación, el usuario deberá remitir la herramienta completa, con el envío prepagado y el comprobante de
compra original, a la administración principal de Bevel Mite®o a su distribuidor autorizado más próximo. Si la
inspección por parte de un técnico autorizado de Bevel Mite®detecta un defecto del material o de elaboración,
Bevel Mite® procederá a reparar el daño (según nuestro criterio) o descambiará la herramienta defectuosa o el
cabezal de fresado sin coste alguno durante el periodo de garantía.
La garantía no cubre el uso y desgaste normal. Tampoco cubre daños que hayan sido ocasionados por una
manipulación inadecuada, modificaciones de la herramienta, accidentes, mal uso o debidos a una reparación o a un
intento de reparación por parte de un técnico no autorizado por Bevel Mite®. La presente garantía tendrá validez
en lugar de todas las demás garantías legales o ampliadas que consten de manera expresa o implícita.
Ninguna de las demás variaciones de las presentes condiciones está autorizada. Están estrictamente prohibidas. La
obligación arriba mencionada representa la única responsabilidad por parte de Bevel Mite® bajo la presente o
cualquier otra garantía. "Beveltools" no se hará responsable bajo ningún concepto de ningún daño resultante
accidental ni directo.
Las condiciones de garantía, limitaciones o excepciones arriba mencionadas serán válidas en tanto en cuanto no
sean suavizadas por la legislación vigente o las leyes locales. No obstante, incluso en dicho caso, sólo lo serán
dentro del marco admisible. Bevel Mite®se reserva el derecho de realizar modificaciones o mejoras en sus
productos sin incurrir por ello en ninguna responsabilidad de ningún tipo. Bevel Mite®no estará obligada a realizar
modificaciones ni mejoras en productos ya fabricados o vendidos.
Póngase en contacto con su distribuidor local para solicitar piezas de
repuesto y atención al cliente.
Trabaje siempre de forma segura y use
ropa protectora y gafas de protección
