Bosch AL 36V-20 User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-garden.com
F 016 L81 844 (2018.08) O / 83
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
fa   
F 016 L81 844
AL 36V-20

Deutsch..................................................Seite 4
English ................................................... page 6
Français..................................................Page 9
Español ................................................ Página 12
Português .............................................. Página 14
Italiano................................................. Pagina 17
Nederlands............................................. Pagina 19
Dansk .................................................... Side 22
Svensk .................................................. Sidan 24
Norsk..................................................... Side 26
Suomi.....................................................Sivu 28
Ελληνικά................................................ Σελίδα 30
Türkçe................................................... Sayfa 33
Polski .................................................. Strona 36
Čeština................................................Stránka 39
Slovenčina ............................................Stránka 41
Magyar...................................................Oldal 43
Русский.............................................Страница 46
Українська...........................................Сторінка 49
Қазақ ..................................................... Бет 52
Română ................................................ Pagina 55
Български ..........................................Страница 57
Македонски.........................................Страница 60
Srpski.................................................. Strana 62
Slovenščina ..............................................Stran 65
Hrvatski ...............................................Stranica 67
Eesti..................................................Lehekülg 70
Latviešu.............................................. Lappuse 72
Lietuvių k..............................................Puslapis 74
 .................................................  77
................................................. 80
2 |
F 016 L81 844 | (09.08.2018) Bosch Power Tools

| 3
Bosch Power Tools F 016 L81 844 | (09.08.2018)
AL 36V-20
(4 Ah/6 Ah)(2 Ah)
(1)
(2)
(3)
(4)
(1)
(5) (6)

4 | Deutsch
F 016 L81 844 | (09.08.2018) Bosch Power Tools
Deutsch
Sicherheitshinweise
Lesen Sie alle Sicherheits-
hinweise und Anweisun-
gen. Versäumnisse bei der
Einhaltung der Sicherheits-
hinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Ver-
letzungen verursachen.
Bewahren Sie diese Anweisungen gut auf.
Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen
voll einschätzen und ohne Einschränkungen durchführen
können oder entsprechende Anweisungen erhalten haben.
uDieses Ladegerät ist nicht vorge-
sehen für die Benutzung durch
Kinder und Personen mit einge-
schränkten physischen, sensori-
schen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und
Wissen. Dieses Ladegerät kann
von Kindern ab 8 Jahren und Per-
sonen mit eingeschränkten physi-
schen, sensorischen oder geisti-
gen Fähigkeiten oder mangelnder
Erfahrung und Wissen benutzt
werden, wenn sie durch eine für
ihre Sicherheit verantwortliche
Person beaufsichtigt werden oder
von dieser im sicheren Umgang
mit dem Ladegerät eingewiesen
worden sind und die damit verbun-
denen Gefahren verstehen. An-
dernfalls besteht die Gefahr von
Fehlbedienung und Verletzungen.
uBeaufsichtigen Sie Kinder bei Be-
nutzung, Reinigung und Wartung.
Damit wird sichergestellt, dass Kin-
der nicht mit dem Ladegerät spielen.
uLaden Sie nur Bosch Li-Ion-Akkus
ab einer Kapazität von 2,0 Ah (ab
10 Akkuzellen). Die Akkuspan-
nung muss zur Akku-Ladespan-
nung des Ladegerätes passen. La-
den Sie keine nicht wiederauflad-
baren Akkus. Ansonsten besteht
Brand- und Explosionsgefahr.
Halten Sie das Ladegerät von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrogerät erhöht
das Risiko eines elektrischen Schlages.
uHalten Sie das Ladegerät sauber. Durch Verschmutzung
besteht die Gefahr eines elektrischen Schlages.
uÜberprüfen Sie vor jeder Benutzung Ladegerät, Kabel
und Stecker. Benutzen Sie das Ladegerät nicht, sofern
Sie Schäden feststellen. Öffnen Sie das Ladegerät
nicht selbst und lassen Sie es nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö-
hen das Risiko eines elektrischen Schlages.
uBetreiben Sie das Ladegerät nicht auf leicht brennba-
rem Untergrund (z.B. Papier, Textilien etc.) bzw. in
brennbarer Umgebung. Wegen der beim Laden auftre-
tenden Erwärmung des Ladegerätes besteht Brandge-
fahr.
uBei Beschädigung und unsachgemäßem Gebrauch des
Akkus können auch Dämpfe austreten. Führen Sie Fri-
schluft zu und suchen Sie bei Beschwerden einen Arzt
auf. Die Dämpfe können die Atemwege reizen.
uDecken Sie die Lüftungsschlitze des Ladegerätes
nicht ab. Das Ladegerät kann sonst überhitzen und nicht
mehr ordnungsgemäß funktionieren.
Produkt- und
Leistungsbeschreibung

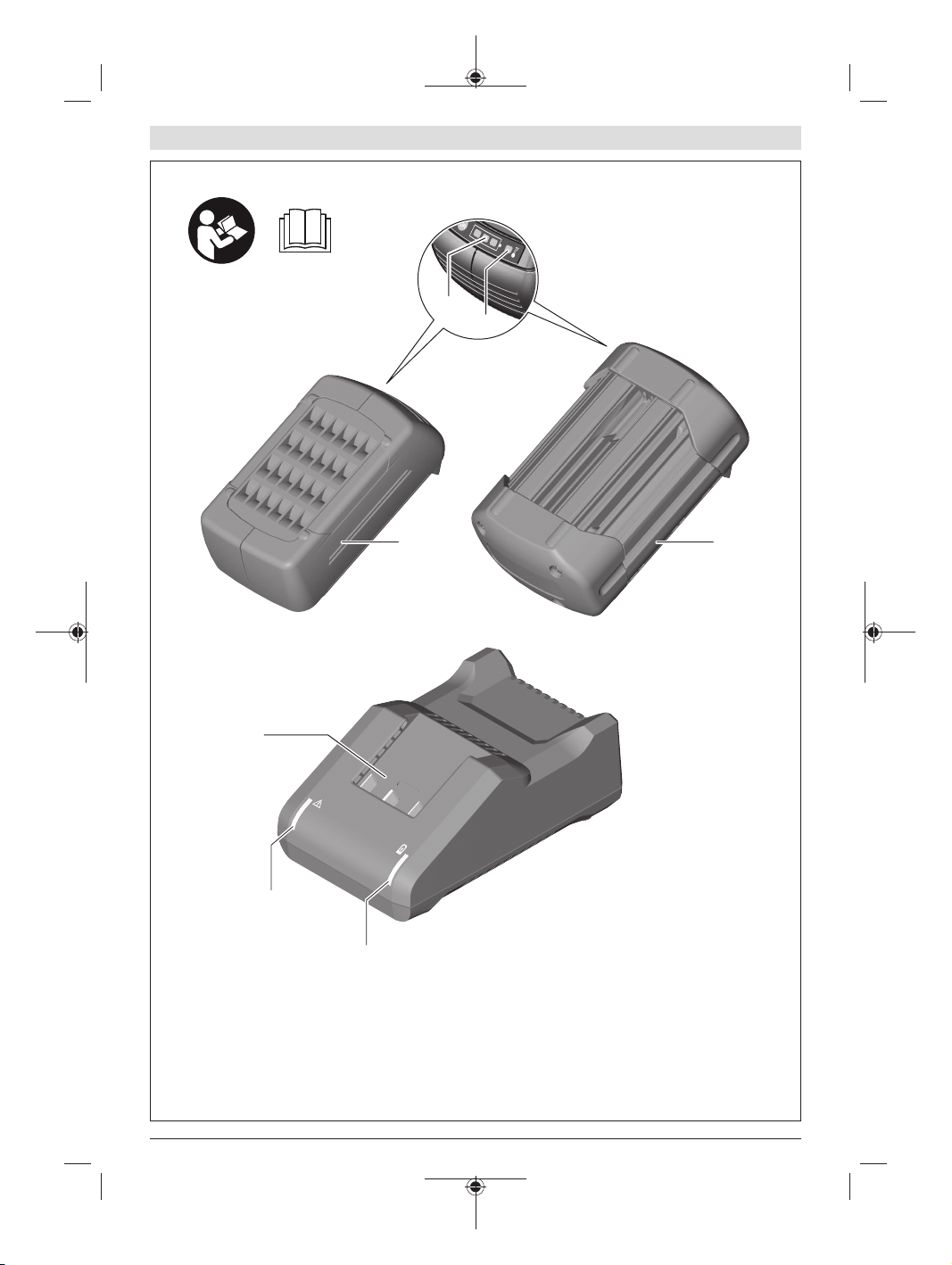

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Ladegerätes auf der Grafikseite.
(1) Akku A)
(2) Ladeschacht
(3) Rote Akku-Ladeanzeige
(4) Grüne Akku-Ladeanzeige
(5) Akku-Ladezustandsanzeige
(6) Anzeige Temperaturüberwachung
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.

Technische Daten
Ladegerät AL 36V-20
Sachnummer EU 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Akku-Ladespannung (auto-
matische Spannungserken-
nung)
V 36
Ladestrom A 2,0
Zulässiger Ladetemperatur-
bereich °C 0 – 45
Ladezeit bei Akku-Kapazität,
ca.
– 2,0 Ah min 65
– 4,0 Ah min 125
– 6,0 Ah min 185
Anzahl der Akkuzellen 10 – 30
Gewicht entsprechend
EPTA-Procedure 01:2014 kg 0,55
Schutzklasse / II
Betrieb
Inbetriebnahme
uBeachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen. Mit 230V gekenn-
zeichnete Ladegeräte können auch an 220V betrieben
werden.
Ladevorgang
Der Ladevorgang beginnt, sobald der Netzstecker des Lade-
gerätes in die Steckdose gesteckt und der Akku (1) in den
Ladeschacht (2) eingesteckt wird.
Durch das intelligente Ladeverfahren wird der Ladezustand
des Akkus automatisch erkannt und abhängig von Akkutem-
peratur und -spannung mit dem jeweils optimalen Lade-
strom geladen.
Dadurch wird der Akku geschont und bleibt bei Aufbewah-
rung im Ladegerät immer vollständig aufgeladen.
Bedeutung der Anzeigeelemente
Blinklicht grüne Akku-Ladeanzeige (4)
Der Schnellladevorgang wird durch Blinken
der grünen Akku-Ladeanzeige (4) signalisiert.
Der Akku kann zu jedem Zeitpunkt heraus ge-
nommen und verwendet werden.
Hinweis: Der Ladevorgang ist nur möglich, wenn die Tempe-
ratur des Akkus im zulässigen Ladetemperaturbereich ist,
siehe Abschnitt „Technische Daten“.
Dauerlicht grüne Akku-Ladeanzeige (4)
Das Dauerlicht der grünen Akku-Ladeanzeige
(4) signalisiert, dass der Akku vollständig auf-
geladen ist.
Der Akku kann anschließend zum sofortigen Gebrauch ent-
nommen werden.
Ohne eingesteckten Akku signalisiert das Dauerlicht der Ak-
ku- Ladeanzeige (4), dass der Netzstecker in die Steckdose
eingesteckt ist und das Ladegerät betriebsbereit ist.
Dauerlicht rote Akku-Ladeanzeige (3)
Das Dauerlicht der roten Akku-Ladeanzeige
(3) signalisiert, dass die Temperatur des Ak-
kus außerhalb des zulässigen Ladetemperatur-
bereiches ist, siehe Abschnitt „Technische Da-
ten“. Sobald der zulässige Temperaturbereich erreicht ist,
beginnt der Ladevorgang.
Blinklicht rote Akku-Ladeanzeige (3)
Das Blinklicht der roten Akku-Ladeanzeige (3)
signalisiert eine andere Störung des Ladevor-
ganges, siehe Abschnitt „Fehler – Ursachen
und Abhilfe“.
Fehler – Ursachen und Abhilfe
Ursache Abhilfe
Rote Akku-Ladeanzeige (3) blinkt
Kein Ladevorgang möglich
Akku nicht (richtig) aufge-
setzt Akku korrekt auf Ladegerät aufsetzen
Akkukontakte verschmutzt Akkukontakte reinigen; z.B.
durch mehrfaches Ein- und
Ausstecken des Akkus, ggf.
Akku ersetzen
Akku defekt Akku ersetzen
Akku-Ladeanzeigen (4) bzw. (3) leuchten nicht
Netzstecker des Ladegerätes
nicht (richtig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken
Steckdose, Netzkabel oder
Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von einer au-
torisierten Kundendienststel-
le für Bosch-Elektrowerkzeu-
ge überprüfen lassen
Arbeitshinweise
Bei kontinuierlichen bzw. mehrmals nacheinander folgenden
Ladezyklen ohne Unterbrechung kann sich das Ladegerät er-
wärmen. Dies ist jedoch unbedenklich und deutet nicht auf
einen technischen Defekt des Ladegerätes hin.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Deutsch | 5
Bosch Power Tools F 016 L81 844 | (09.08.2018)

6 | English
F 016 L81 844 | (09.08.2018) Bosch Power Tools
Wartung und Service
Wartung und Reinigung
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-
heitsgefährdungen zu vermeiden.
Kundendienst und Anwendungsberatung
www.bosch-garden.com
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typen-
schild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Entsorgung
Ladegeräte, Zubehör und Verpackungen sollen einer um-
weltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Ladegeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek-
tro- und Elektronik- Altgerate und ihrer Umsetzung in natio-
nales Recht mussen nicht mehr gebrauchsfahige Ladegeräte
getrennt gesammelt und einer umweltgerechten Wiederver-
wertung zugefuhrt werden.
English
Safety instructions
Read all the safety and
general instructions. Fail-
ure to observe the safety
and general instructions
may result in electric shock,
fire and/or serious injury.
Store these instructions in a safe place.
Only use the charger if you can fully evaluate all functions
and carry them out without restrictions, or if you have re-
ceived corresponding instructions.
uThis charger is not intended for use
by children or persons with
physical, sensory or mental limita-
tions or a lack of experience or
knowledge. This charger can be
used by children aged 8 or older
and by persons who have physical,
sensory or mental limitations or a
lack of experience or knowledge if
a person responsible for their
safety supervises them or has in-
structed them in the safe opera-
tion of the charger and they under-
stand the associated dangers. Oth-
erwise, there is a risk of operating er-
rors and injuries.
uSupervise children during use,
cleaning and maintenance. This will
ensure that children do not play with
the charger.
uOnly charge Bosch Li-Ion batteries
with a capacity of 2.0 Ah or more
( 10 battery cells or more). The
battery voltage must match the
battery charging voltage of the
charger. Do not charge any non-re-

chargeable batteries. Otherwise
there is a risk of fire and explosion.
Do not expose the charger to rain or wet condi-
tions. Water entering a power tool will increase the risk of
electric shock.
uKeep the charger clean. Dirt poses a risk of electric
shock.
uAlways check the charger, cable and plug before use.
Stop using the charger if you discover any damage. Do
not open the charger yourself, and have it repaired
only by a qualified specialist using only original re-
placement parts. Damaged chargers, cables and plugs
increase the risk of electric shock.
uDo not operate the charger on an easily ignited sur-
face (e.g. paper, textiles, etc.) or in a flammable envir-
onment. There is a risk of fire due to the charger heating
up during operation.
uIn case of damage and improper use of the battery, va-
pours may also be emitted. Ensure the area is well-vent-
ilated and seek medical attention should you experience
any adverse effects. The vapours may irritate the respirat-
ory system.
uDo not cover the ventilation slots of the charger. Oth-
erwise, the charger may overheat and no long function
properly.
Products sold in GB only:
Your product is fitted with an BS 1363/A approved electric
plug with internal fuse (ASTA approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an au-
thorised customer service agent. The replacement plug
should have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains
socket elsewhere.
Product description and
specifications
Product features
The numbering of the components shown refers to the dia-
gram of the charger on the graphics page.
(1) BatteryA)
(2) Charging slot
(3) Red battery charge indicator
(4) Green battery charge indicator
(5) Battery charge indicator
(6) Temperature control indicator
A) Accessories shown or described are not included with the
product as standard. You can find the complete selection of
accessories in our accessories range.
Technical data
Charger AL 36V-20
Article number EU 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Battery charging voltage
(automatic voltage detec-
tion)
V 36
Charging current A 2.0
Allowable charging temperat-
ure range °C 0 − 45
Charging time for battery ca-
pacity, approx.
– 2.0 Ah min 65
– 4.0 Ah min 125
– 6.0 Ah min 185
Number of battery cells 10 − 30
Weight according to
EPTA‑Procedure 01:2014 kg 0.55
Protection class / II
Operation
Start-up
uNote the mains voltage! The voltage of the power source
must match the voltage specified on the rating plate of
the charger. Chargers marked with 230V can also be op-
erated with 220V.
Charging process
The charging process begins as soon as the mains plug for
the charger is inserted into the mains socket and the battery
(1) is inserted into the charging slot (2).
Thanks to the intelligent charging process, the charge condi-
tion of the battery is automatically detected and then
charged up with the optimal charge current depending on
battery temperature and voltage.
In this way, the battery is treated with care and remains per-
manently fully charged when it is stored in the charger.
What the display elements mean
Flashing green battery charge level indicator (4)
The rapid-charging procedure is indicated by
flashing of the green battery charge level in-
dicator (4). The battery can be removed at any
time and used.
Note: The charging process is only possible when the tem-
perature of the battery is within the permitted charging tem-
perature range, see section "Technical data".
English | 7
Bosch Power Tools F 016 L81 844 | (09.08.2018)

8 | English
F 016 L81 844 | (09.08.2018) Bosch Power Tools
Continuously illuminated green battery charge level
indicator (4)
The continuous light of the green battery
charge level indicator (4) signals that the bat-
tery is fully charged.
The battery can then be removed for immediate use.
When there is no battery connected, the continuous light of
the battery charge level indicator (4) indicates that the
mains plug is plugged into the mains socket and that the
charger is ready to be used.
Continuously illuminated red battery charge level
indicator (3)
The continuous light of the red battery charge
level indicator (3) shows that the temperature
of the battery is outside of the permitted char-
ging temperature range, see section "Technical
data". The charging process begins as soon as the permitted
temperature range has been reached.
Flashing red battery charge level indicator (3)
The flashing light of the red battery charge
level indicator (3) signals that the charging
process has been interrupted by a different
fault, see section "Errors – causes and correct-
ive measures".
Errors – causes and corrective measures
Cause Corrective measures
Red battery charge level indicator (3) is flashing
Charging not possible
The battery is not connected
(correctly) Connect battery to charger correctly
Battery contacts are dirty Clean battery contacts; e.g.
by connecting and discon-
necting the battery several
times. Replace battery if ne-
cessary
Battery defective Replace battery
Green battery charge level indicator (4)/Red battery
charge level indicator (3) is not illuminated
Mains plug of the charger is
not (correctly) plugged in Insert the mains plug into the mains socket (completely)
Socket outlet, mains cable or
charger defective Check mains voltage, have charger checked if necessary
by an authorised after-sales
service centre for Bosch
power tools
Practical advice
When the charger is used continuously, or for several con-
secutive charge cycles without interruption, the charger may
heat up. This is, however, harmless and does not indicate
that the charger has a technical defect.
A significantly reduced operating time after charging indic-
ates that the battery has deteriorated and must be replaced.
Maintenance and Servicing
Maintenance and cleaning
In order to avoid safety hazards, if the power supply cord
needs to be replaced, this must be done by Bosch or by a
customer service centre that is authorised to repair Bosch
power tools.
After-sales Service and Application Service
www.bosch-garden.com
In all correspondence and spare parts orders, please always
include the 10‑digit article number given on the nameplate
of the product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or ar-
range the collection of a product in need of servicing or re-
pair.
Tel. Service: [phone]
E-Mail: [email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch-pt.com.au
www.bosch-pt.co.nz
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg

Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Disposal
Chargers, accessories and packaging should be recycled in
an environmentally friendly manner.
Do not dispose of chargers along with house-
hold waste.
Only for EU countries:
According to the European Directive 2012/19/EU on Waste
Electrical and Electronic Equipment and its implementation
into national law, chargers that are no longer usable must be
collected separately and disposed of in an environmentally
friendly manner.
Français
Consignes de sécurité
Lisez attentivement
toutes les instructions et
consignes de sécurité. Le
non-respect des instruc-
tions et consignes de sécu-
rité peut provoquer un choc électrique, un incendie et/ou en-
traîner de graves blessures.
Garder précieusement ces instructions.
N’utilisez le chargeur qu’après vous être familiarisé avec
toutes ses fonctions et que vous êtes capable de l’utiliser
sans réserves ou après avoir reçu des instructions corres-
pondantes.
uCe chargeur n’est pas prévu pour
être utilisé par des enfants ni par
des personnes souffrant d’un han-
dicap physique, sensoriel ou men-
tal ou manquant d’expérience ou
de connaissances. Ce chargeur
peut être utilisé par les enfants
(âgés d’au moins 8ans) et par les
personnes souffrant d’un handicap
physique, sensoriel ou mental ou
manquant d’expérience ou de
connaissances, lorsque ceux-ci
sont sous la surveillance d’une
personne responsable de leur sé-
curité ou après avoir reçu des ins-
tructions sur la façon d’utiliser le
chargeur en toute sécurité et
après avoir bien compris les dan-
gers inhérents à son utilisation. Il y
a sinon risque de blessures et d’utili-
sation inappropriée.
uNe laissez pas les enfants sans sur-
veillance lors de l’utilisation, du
nettoyage et de l’entretien. Faites
en sorte que les enfants ne jouent
pas avec le chargeur.
uN’utilisez le chargeur que pour re-
charger des Boschaccus Lithium-
Ion d’une capacité d’au moins
2,0Ah (à partir des 10 cellules
d’accu). La tension des accus doit
être adaptée à la tension de
charge du chargeur. Ne rechargez
pas de piles non rechargeables. Il
existe sinon un risque d’explosion et
d’incendie.
Français | 9
Bosch Power Tools F 016 L81 844 | (09.08.2018)

10 | Français
F 016 L81 844 | (09.08.2018) Bosch Power Tools
N’exposez pas le chargeur à la pluie ou à de l’humi-
dité. La pénétration d’eau à l’intérieur d’un outil électropor-
tatif augmente le risque de choc électrique.
uVeillez à ce que le chargeur reste propre. Un encrasse-
ment augmente le risque de choc électrique.
uVérifiez l’état du chargeur, du câble et du connecteur
avant chaque utilisation. N’utilisez pas le chargeur si
vous constatez des dommages. N’ouvrez pas le char-
geur vous-même. Ne confiez sa réparation qu’à un ré-
parateur qualifié utilisant uniquement des pièces de
rechange d’origine. Lorsque le chargeur, le câble ou le
connecteur présente un dommage, le risque de choc élec-
trique augmente.
uN’utilisez pas le chargeur sur un support facilement in-
flammable (par ex. papier, textile etc.) ou dans un en-
vironnement inflammable. L’échauffement du chargeur
peut provoquer un incendie.
uSi l’accu est endommagé ou utilisé de manière non
conforme, des vapeurs peuvent s’échapper. Ventilez le
local et consultez un médecin en cas de malaise. Les va-
peurs peuvent entraîner des irritations des voies respira-
toires.
uNe recouvrez pas les fentes d’aération du chargeur. Le
chargeur risque sinon de surchauffer et de ne plus fonc-
tionner correctement.
Description des prestations et du
produit
Éléments constitutifs
La numérotation des éléments se réfère à la représentation
du chargeur sur la page graphique.
(1) Batterie A)
(2) Douille de charge
(3) Voyant rouge indiquant l’état de charge de la batterie
(4) Voyant vert indiquant l’état de charge de la batterie
(5) Voyant indiquant l’état de charge de la batterie
(6) Contrôle de température
A) Les accessoires décrits ou illustrés ne sont pas tous compris
dans la fourniture. Vous trouverez les accessoires complets
dans notre gamme d’accessoires.
Caractéristiques techniques
Chargeur AL 36V-20
Numéro d’article UE 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Tension de charge de la bat-
terie (détermination automa-
tique de la tension)
V 36
Chargeur AL 36V-20
Courant de charge A 2,0
Plage de température de
charge admissible °C 0 – 45
Temps de charge pour capa-
cité de la batterie, env.
– 2,0 Ah min 65
– 4,0 Ah min 125
– 6,0 Ah min 185
Nombre de cellules de batte-
ries rechargeables 10 – 30
Poids suivant
EPTA‑Procedure 01:2014 kg 0,55
Classe de protection / II
Utilisation
Mise en marche
uTenez compte de la tension secteur ! La tension du sec-
teur doit correspondre aux indications figurant sur l’éti-
quette signalétique du chargeur. Les chargeurs marqués
230V peuvent également fonctionner sur 220V.
Charge normale
Le processus de charge commence dès que le câble d’ali-
mentation du chargeur est raccordé à une prise de courant
et que l’accu (1) a été placé dans le logement de charge (2).
Le procédé de charge intelligent permet de déterminer auto-
matiquement l’état de charge de l’accu et de charger ce der-
nier avec le courant de charge optimal compte tenu de sa
température et de sa tension.
L’accu est ainsi ménagé et il reste toujours entièrement char-
gé lorsqu’il est laissé dans le chargeur.
Signification des éléments d’affichage
Clignotement de l’indicateur de charge vert (4)
Le processus de charge rapide est signalé par
le clignotement de l’indicateur de charge vert
(4). L’accu peut à tout moment être retiré et
utilisé.
Remarque : Une recharge de l’accu n’est possible que si la
température de l’accu se situe dans la plage de température
de charge admissible, voir chapitre Caractéristiques tech-
niques.
Allumage permanent de l’indicateur de charge vert (4)
L’allumage permanent de l’indicateur de
charge vert (4) signale que l’accu est complè-
tement chargé.
L’accu peut être retiré pour être utilisé immédiatement.
En l’absence d’accu dans le chargeur, l’allumage permanent
de l’indicateur de charge (4) indique que le câble d’alimenta-
tion secteur est connecté à une prise de courant et que le
chargeur est opérationnel.

Allumage permanent de l’indicateur de charge rouge (3)
L’allumage permanent de l’indicateur de
charge rouge (3) signale que la température de
l’accu n’est pas comprise dans la plage de tem-
pératures de charge admissible, voir la section
« Caractéristiques techniques ». La charge débute dès que la
température se trouve à nouveau dans la plage de tempéra-
tures de charge admissible.
Clignotement de l’indicateur de charge rouge (3)
Le clignotement l’indicateur de charge rouge
(3) signale la présence d’une anomalie lors du
processus de charge, voir la section « Défauts
– Causes et remèdes ».
Défauts – Causes et remèdes
Cause Remède
L’indicateur de charge rouge (3) clignote
Aucune charge possible
L’accu n’a pas été (correcte-
ment) monté Positionnez l’accu comme il se doit dans le chargeur
Contacts de l’accu encrassés Nettoyez les contacts, p. ex.
en mettant en place et reti-
rant l’accu à plusieurs re-
prises. Remplacez l’accu si
nécessaire
Accu défectueux Remplacer l’accu
Les indicateurs de charge (4) et (3) ne s’allument pas
Le câble d’alimentation sec-
teur du chargeur n’est pas
(correctement) branché
Raccordez comme il se doit
le câble dans la prise de cou-
rant
Prise de courant, câble d’ali-
mentation secteur ou char-
geur défectueux
Vérifiez la tension du sec-
teur. Si nécessaire, faites
contrôler le chargeur dans un
centre de service après-
vente pour outillage électro-
portatif Bosch agréé
Instructions d’utilisation
Des cycles de charge répétés, non entrecoupés de temps de
pause, peuvent provoquer un échauffement du chargeur. Un
tel échauffement est sans conséquence et ne doit pas être
interprété comme un dysfonctionnement du chargeur.
Une baisse notable de l’autonomie de l’accu au fil des re-
charges effectuées indique que l’accu est arrivé en fin de vie
et qu’il doit être remplacé.
Entretien et Service après‑vente
Nettoyage et entretien
Dans le cas où un remplacement du câble d’alimentation
s’avère nécessaire, confiez la réparation à Bosch ou à un
centre de Service après-vente agréé pour outillage Bosch
afin d’éviter de compromettre la sécurité.
Service après-vente et conseil utilisateurs
www.bosch-garden.com
Pour toute demande de renseignement ou commande de
pièces de rechange, nous préciser impérativement le numé-
ro d’article à dix chiffres indiqué sur la plaque signalétique
du produit.
France
Passez votre commande de pièces détachées directement
en ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez : Le Service Clientèle
Bosch Outillage Electroportatif
Tel. : [phone] (coût d'une communication locale)
Fax : [phone]
E-Mail : [email protected]
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail : [email protected]
Belgique, Luxembourg
Tel. : [phone]
Fax : [phone]
E-Mail : [email protected]
Suisse
Passez votre commande de pièces détachées directement
en ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : [phone]
Fax : [phone]
E-Mail : [email protected]
Élimination des déchets
Les chargeurs ainsi que leurs accessoires et emballages,
doivent pouvoir suivre chacun une voie de recyclage appro-
priée.
Ne jetez pas les chargeurs avec les ordures mé-
nagères!
Seulement pour les pays de l’UE :
Conformément à la directive européenne 2012/19/UE rela-
tive aux déchets d’équipements électriques et électroniques
et sa mise en vigueur conformément aux législations natio-
nales, les chargeurs dont on ne peut plus se servir doivent
être mis de côté et rapportés dans un centre de collecte et
de recyclage respectueux de l’environnement.
Français | 11
Bosch Power Tools F 016 L81 844 | (09.08.2018)

12 | Español
F 016 L81 844 | (09.08.2018) Bosch Power Tools
Español
Indicaciones de seguridad
Lea íntegramente estas
indicaciones de seguridad
e instrucciones. Las faltas
de observación de las indi-
caciones de seguridad y de
las instrucciones pueden causar descargas eléctricas, incen-
dios y/o lesiones graves.
Guarde estas instrucciones en un lugar seguro.
Únicamente utilice el cargador si conoce y domina todas sus
funciones, o si ha sido instruido al respecto.
uEste cargador no está previsto pa-
ra la utilización por niños y perso-
nas con limitadas capacidades físi-
cas, sensoriales o intelectuales o
con falta de experiencia y conoci-
mientos. Este cargador puede ser
utilizado por niños desde 8 años y
por personas con limitadas capaci-
dades físicas, sensoriales e inte-
lectuales o con falta de experien-
cia y conocimientos siempre y
cuando estén vigilados por una
persona responsable de su seguri-
dad o hayan sido instruidos en la
utilización segura del cargador y
entendido los peligros inherentes.
En caso contrario, existe el peligro
de un manejo erróneo y lesiones.
uVigile a los niños durante la utiliza-
ción, la limpieza y el mantenimien-
to. Así se asegura, que los niños no
jueguen con el cargador.
uCargue solamente Bosch acumula-
dores de iones de litio a partir de
una capacidad de 2,0 Ah (a partir
de 10 elementos de acumulador).
La tensión del acumulador debe
corresponder a la tensión de carga
de acumuladores del cargador. No
cargue acumuladores no recarga-
bles. En caso contrario existe peligro
de incendio y explosión.
Mantenga el cargador alejado de la lluvia o la hu-
medad. Existe el riesgo de recibir una descarga eléctrica si
penetra agua en el aparato eléctrico.
uMantenga el cargador limpio. La suciedad puede com-
portar un peligro de descarga eléctrica.
uAntes de cualquier uso, compruebe el cargador, el ca-
ble y el enchufe. No utilice el cargador, si detecta da-
ños. No abra por sí mismo el cargador y déjelo reparar
únicamente por un profesional cualificado, emplean-
do exclusivamente piezas de repuesto originales. Car-
gadores, cables y enchufes dañados comportan un mayor
riesgo de electrocución.
uNo opere el cargador sobre superficies fácilmente in-
flamables (por ejemplo, papel, tejidos, etc.) o en un
entorno inflamable. Debido al calentamiento del carga-
dor durante la carga, existe peligro de incendio.
uSi el acumulador se daña o usa de forma inapropiada
pueden también emanar vapores. Ventile con aire fres-
co el recinto y acuda a un médico si nota alguna molestia.
Los vapores pueden llegar a irritar las vías respiratorias.
uNo obture las rendijas de ventilación del cargador. En
caso contrario, el cargador se puede sobrecalentar y de-
jar de funcionar correctamente.
uEl enchufe macho de conexión, debe ser conectado sola-
mente a un enchufe hembra de las mismas características
técnicas del enchufe macho en materia.
Descripción del producto y servicio
Componentes principales
La numeración de los componentes está referida a la imagen
del cargador en la página ilustrada.
(1) AcumuladorA)
(2) Alojamiento para carga del acumulador
(3) Indicador rojo de carga del acumulador
(4) Indicador verde de carga del acumulador
(5) Indicador de estado de carga del acumulador
(6) Indicador de control de temperatura
A) Los accesorios descritos e ilustrados no corresponden al
material que se adjunta de serie. La gama completa de acce-
sorios opcionales se detalla en nuestro programa de acceso-
rios.

Datos técnicos
Cargador AL 36V-20
Nº de art. EU 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Tensión de carga del acumu-
lador (detección automática
de tensión)
V 36
Corriente de carga A 2,0
Margen admisible de la tem-
peratura de carga °C 0 – 45
Tiempo de carga aprox. para
capacidad de acumulador in-
dicada
– 2,0 Ah min 65
– 4,0 Ah min 125
– 6,0 Ah min 185
Nº de celdas 10 – 30
Peso según
EPTA‑Procedure 01:2014 kg 0,55
Clase de protección / II
Operación
Puesta en marcha
u¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con aquella indicada en la placa de ca-
racterísticas del cargador. Los cargadores marcados con
230V pueden funcionar también a 220V.
Proceso de carga
El proceso de carga comienza tan pronto como el enchufe de
red del cargador se enchufa en la caja de enchufe y el acu-
mulador (1) se encaja en el compartimiento de carga (2).
Gracias al inteligente procedimiento de carga utilizado, el es-
tado de carga del acumulador es detectado automáticamen-
te, y es recargado con la corriente de carga óptima de acuer-
do a su temperatura y tensión.
Con ello se protege al acumulador, el cual se mantiene siem-
pre completamente cargado, al conservarlo en el cargador.
Significado de los indicadores
Luz intermitente del indicador verde de carga del
acumulador (4)
El proceso de carga rápida se señaliza median-
te un parpadeo del indicador de carga del acu-
mulador verde (4). El acumulador se puede
sacar y utilizar en todo momento.
Indicación: El proceso de carga rápida sólo es posible, si la
temperatura del acumulador se encuentra en el margen de
temperatura de carga admisible, véase capítulo "Datos técni-
cos".
Luz permanente del indicador verde de carga del
acumulador (4)
La luz permanente del indicador verde de car-
ga del acumulador (4) señaliza que el acumula-
dor está totalmente cargado.
Seguidamente puede retirarse el acumulador e utilizarse in-
mediatamente.
Sin el acumulador encajado, la luz permanente del indicador
de carga del acumulador (4) señaliza que enchufe de red es-
tá encajado en la caja de enchufe y el cargador está listo para
el funcionamiento.
Luz permanente del indicador rojo de carga del
acumulador (3)
La luz permanente del indicador rojo de carga
del acumulador (3) señaliza que la temperatu-
ra del acumulador se encuentra fuera del mar-
gen de temperatura de carga admisible, véase
capítulo "Datos técnicos. Tan pronto se ha alcanzado el mar-
gen de temperatura admisible, comienza el proceso de car-
ga.
Luz intermitente del indicador rojo de carga del
acumulador (3)
La luz intermitente del indicador rojo de carga
del acumulador (3) señaliza otra perturbación
del proceso de carga, véase apartado "Fallos –
causas y remedio“.
Fallos - Causas y remedio
Causa Remedio
El indicador rojo de carga del acumulador (3) parpadea
No es posible realizar el proceso de carga
Acumulador sin colocar, o
mal colocado Asentar correctamente el acumulador sobre el carga-
dor
Contactos sucios del acumu-
lador Limpiar los contactos del acumulador; p.ej. metiéndo-
lo y sacándolo repetidamen-
te, o bien, sustituir el acumu-
lador
Acumulador defectuoso Sustituir el acumulador
Los indicador de carga del acumulador (4) o (3) no se
iluminan
El enchufe de red del carga-
dor no está correctamente
conectado
Introducir completamente el
enchufe en la toma de co-
rriente
Toma de corriente, cable de
red o cargador defectuoso Verifique la tensión de red, y si fuese preciso, acuda a un
servicio técnico autorizado
para herramientas eléctricas
Bosch para hacer revisar el
cargador
Español | 13
Bosch Power Tools F 016 L81 844 | (09.08.2018)

14 | Português
F 016 L81 844 | (09.08.2018) Bosch Power Tools
Instrucciones para la operación
En caso de efectuar recargas continuas o muy seguidas pue-
de que llegue a calentarse el cargador. Sin embargo, esto no
tiene inconvenientes y no indica un defecto técnico del car-
gador.
Si después de una recarga, el tiempo de funcionamiento del
acumulador fuese muy reducido, ello es señal de que éste
está agotado y deberá sustituirse.
Mantenimiento y servicio
Mantenimiento y limpieza
La sustitución de un cable de conexión deteriorado deberá
ser realizada por Bosch o por un servicio técnico autorizado
para herramientas eléctricas Bosch con el fin de garantizar la
seguridad del aparato.
Servicio técnico y atención al cliente
www.bosch-garden.com
Para cualquier consulta o pedido de piezas de repuesto es
imprescindible indicar el nº de artículo de 10dígitos que fi-
gura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la reco-
gida para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: [phone]
Argentina
Robert Bosch Argentina S.A.
Calle Blanco Encalada 250 – San Isidro
Código Postal B1642AMQ
Ciudad Autónoma de Buenos Aires
Tel.: [phone]
E-Mail: [email protected]
www.argentina.bosch.com.ar
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago de Chile
Buzón Postal 7750000
Tel.: [phone]
www.bosch.cl
Ecuador
Robert Bosch Sociedad Anónima
Av. Rodrigo Chávez Gonzalez Parque Empresarial Colón
Edif. Coloncorp Piso 1 Local 101-102,
Guayaquil
Tel.: [phone]
E-mail: [email protected]
www.bosch.ec
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405
C.P. 50071 Zona Industrial, Toluca - Estado de México
Tel.: [phone]
Tel.: [phone]
www.bosch-herramientas.com.mx
Perú
Robert Bosch S.A.C.
Av. Primavera 781 Piso 2, Urbanización Chacarilla San Borja
Lima
Tel.: [phone]
www.bosch.com.pe
Venezuela
Robert Bosch S.A.
Calle Vargas con Buen Pastor, Edif. Alba, P-1, Boleita Norte,
Caracas 1071
Tel.: [phone]
www.boschherramientas.com.ve
Eliminación
Los cargadores, accesorios y embalajes deberán someterse
a un proceso de recuperación que respete el medio ambien-
te.
¡No arroje los cargadores a la basura!
Sólo para los países de laUE:
Conforme a la Directiva Europea 2012/19/UE sobre apara-
tos eléctricos y electrónicos inservibles, tras su transposi-
ción en ley nacional, deberán coleccionarse por separado los
cargadores para ser sometidas a un reciclaje ecológico.
El símbolo es solamente válido, si también se encuentra
sobre la placa de características del producto/fabricado.
Português
Instruções de segurança
Leia todas as instruções
de segurança e
instruções. A
inobservância das
instruções de segurança e
das instruções pode causar choque elétrico, incêndio e/ou
ferimentos graves.
Guarde bem estas instruções.

Use este carregador apenas se souber avaliar e usar todas as
funções sem limitações e se tiver recebido instruções
suficientes sobre as mesmas.
uEste carregador não pode ser
utilizado por crianças e pessoas
com capacidades físicas,
sensoriais ou mentais reduzidas,
ou com insuficiente experiência e
conhecimentos. Este carregador
pode ser utilizado por crianças a
partir dos 8 anos, assim como
pessoas com capacidades físicas,
sensoriais ou mentais reduzidas,
ou com insuficiente experiência e
conhecimentos, desde que as
mesmas sejam supervisionadas ou
recebam instruções acerca da
utilização segura do carregador e
dos perigos provenientes do
mesmo. Caso contrário há perigo de
operação errada e ferimentos.
uVigie as crianças durante a
utilização, a limpeza e a
manutenção. Desta forma garante
que nenhuma criança brinca com o
carregador.
uCarregue apenas Bosch baterias
de lítio a partir de uma capacidade
de 2,0 Ah (a partir de 10
elementos da bateria). A tensão da
bateria tem de coincidir com a
tensão de carga para a bateria do
carregador. Não carregue baterias
não recarregáveis. Caso contrário,
existe perigo de incêndio e explosão.
Mantenha o carregador afastado da chuva ou
humidade. A infiltração de água num aparelho elétrico
aumenta o risco de choque elétrico.
uMantenha o carregador limpo. Com sujidade existe o
perigo de choque elétrico.
uAntes de qualquer utilização, verifique o carregador, o
cabo e a ficha. Não utilize o carregador se detetar
danos no mesmo. Não abra o carregador, as
reparações devem ser levadas a cabo apenas por
pessoal técnico qualificado e devem ser usadas
somente peças de substituição originais.
Carregadores, cabos e fichas danificados aumentam o
risco de choque elétrico.
uNão opere o carregador sobre uma base facilmente
inflamável (p. ex. papel, têxtil, etc.) ou em ambiente
inflamável. Devido ao aquecimento do carregador de
tensão durante o carregamento, existe perigo de
incêndio.
uEm caso de danos e de utilização incorreta do
acumulador, podem escapar vapores. Arejar bem o
local de trabalho e consultar um médico se forem
constatados quaisquer sintomas. É possível que os
vapores irritem as vias respiratórias.
uNão cubra as ranhuras de ventilação do carregador.
Caso contrário, o carregador pode sobreaquecer e deixar
de funcionar corretamente.
Descrição do produto e do serviço
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à
apresentação do carregador na página de esquemas.
(1) Acumulador A)
(2) Compartimento de carregamento
(3) Indicação vermelha da carga do acumulador
(4) Indicação verde da carga do acumulador
(5) Indicação da carga do acumulador
(6) Indicação do controlo da temperatura
A) Acessórios apresentados ou descritos não pertencem ao
volume de fornecimento padrão. Todos os acessórios
encontram-se no nosso programa de acessórios.
Dados técnicos
Carregador AL 36V-20
Número de produto EU 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Tensão e carga do
acumulador
(reconhecimento automático
da tensão)
V 36
Corrente de carga A 2,0
Faixa de temperatura de
carga admissível °C 0 – 45
Português | 15
Bosch Power Tools F 016 L81 844 | (09.08.2018)

16 | Português
F 016 L81 844 | (09.08.2018) Bosch Power Tools
Carregador AL 36V-20
Tempo de carga com
capacidade do acumulador,
aprox.
– 2,0 Ah min 65
– 4,0 Ah min 125
– 6,0 Ah min 185
Número de células do
acumulador 10 – 30
Peso conforme
EPTA-Procedure 01:2014 kg 0,55
Classe de proteção / II
Funcionamento
Colocação em funcionamento
uObservar a tensão de rede! A tensão da fonte de
corrente deve coincidir com a chapa de identificação do
carregador. Os carregadores assinalados com 230V
podem também ser operados com 220V.
Processo de carregamento
O processo de carga começa assim que introduzir a ficha de
rede do carregador na tomada e que colocar a bateria (1) no
compartimento de carga (2).
Com o processo de carga inteligente, o estado de carga da
bateria é reconhecido automaticamente e a bateria é
carregada de acordo com a temperatura e com a tensão da
bateria, com a corrente de carga ideal.
Desta forma a bateria é poupada e permanece
completamente carregada, mesmo durante a arrecadação
no carregador.
Significado dos elementos de indicação
Luz intermitente verde do indicador da carga da bateria
(4)
O processo de carregamento rápido é indicado
pelo piscar do indicador verde de carga da
bateria (4). A bateria pode ser retirada em
qualquer altura e utilizado.
Nota: O carregamento rápido só é possível se a temperatura
da bateria se encontrar na faixa de temperatura de carga
permitida, ver secção "Dados técnicos".
Luz permanente verde do indicador da carga da bateria
(4)
A luz permanente verde do indicador da carga
da bateria (4) indica que a bateria está
completamente carregada.
Em seguida o acumulador pode ser colocado imediatamente
em funcionamento.
Sem a bateria colocada, a luz permanente verde do
indicador da carga da bateria (4), indica que a ficha de rede
está inserida na tomada e que o carregador está
operacional.
Luz permanente vermelha do indicador da carga da
bateria (3)
A luz permanente vermelha do indicador da
carga da bateria (3) assinala que a
temperatura do acumulador se encontra fora
da faixa de temperatura de carga permitida,
ver secção "Dados Técnicos". O carregamento inicia-se
assim que a faixa de temperatura permitida seja alcançada.
Luz intermitente vermelha do indicador da carga da
bateria (3)
A luz intermitente vermelha do indicador da
carga da bateria (3) assinala uma outra falha
do processo de carga, ver secção "Erros –
Causas e soluções".
Erros – Causas e soluções
Causa Solução
Luz vermelha do indicador da carga da bateria (3) pisca
Nenhum processo de carga possível
Bateria não inserida
(corretamente) Inserir corretamente a bateria no carregador
Contactos da bateria sujos Limpar os contactos da
bateria; p. ex. inserindo e
retirando várias vezes a
bateria, se necessário,
substituir bateria
Bateria danificada Substituir a bateria
Indicadores de bateria(4) ou (3) não se acendem
A ficha do carregador não
está (bem) inserida Introduzir a ficha de rede (totalmente) na tomada
Tomada, cabo de rede ou
carregador com defeito Verificar a tensão de rede, se necessário, mandar verificar
o carregador num agente
autorizado para ferramentas
elétricas Bosch
Instruções de trabalho
No caso de contínuos e repetidos ciclos de carga, sem
interrupção, é possível que o carregador se esquente. No
entanto, isso é seguro e não indica um defeito técnico do
carregador.
Um tempo de funcionamento reduzido após o carregamento
indica que a bateria está gasta e que deve ser substituída.
Manutenção e assistência técnica
Manutenção e limpeza
Se for necessário substituir o cabo de ligação, isto deverá
ser realizado pela Bosch ou por um posto de assistência
técnica autorizado para ferramentas elétricas Bosch para
evitar riscos de segurança.
Serviço pós-venda e aconselhamento
www.bosch-garden.com

Indique para todas as questões e encomendas de peças
sobressalentes a referência de 10dígitos de acordo com a
placa de caraterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: [phone]
Fax: [phone]
Brasil
Robert Bosch Ltda. – Divisão de Ferramentas Elétricas
Caixa postal 1195 – CEP: 13065-900
Campinas – SP
Tel.: [phone]
www.bosch.com.br/contato
Eliminação
Carregadores, acessórios e embalagens devem ser enviados
a uma reciclagem ecológica de matéria-prima.
Não deitar os carregadores no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para
aparelhos elétricos e eletrónicos velhos, e com as respetivas
realizações nas leis nacionais, os carregadores que não
servem mais para a utilização, devem ser enviadas
separadamente a uma reciclagem ecológica.
Italiano
Avvertenze di sicurezza
Leggere tutte le avverten-
ze e disposizioni di sicu-
rezza. La mancata osser-
vanza delle avvertenze e di-
sposizioni di sicurezza può
causare folgorazioni, incendi e/o lesioni di grave entità.
Custodire accuratamente le presenti istruzioni.
Utilizzare la stazione di ricarica esclusivamente se sono state
completamente valutate tutte le funzioni e possono essere
effettuate senza limitazioni oppure sono state mantenute le
relative istruzioni.
uIl presente caricabatteria non è
previsto per l’utilizzo da parte di
bambini, persone con limitate ca-
pacità fisiche, sensoriali o mentali
o persone con scarsa conoscenza
ed esperienza. Il presente carica-
batteria può essere utilizzato da
bambini a partire dagli 8 anni di
età, da persone con limitate capa-
cità fisiche, sensoriali o mentali e
da persone con scarsa conoscenza
ed esperienza, purché siano sorve-
gliati da una persona responsabile
della loro sicurezza o siano stati
istruiti in merito all’impiego sicuro
del caricabatteria ed ai relativi ri-
schi. In caso contrario, vi è rischio di
impiego errato e di lesioni.
uSorvegliare i bambini durante l’uti-
lizzo, la pulizia e la manutenzione.
In tale modo si potrà evitare che i
bambini giochino con il caricabatte-
ria.
uRicaricare esclusivamente batte-
rie al litio Bosch con capacità a
partire da 2,0 Ah (a partire da 10
celle). La tensione della batteria
dovrà corrispondere alla tensione
di ricarica del caricabatteria. Non
effettuare la ricarica su batterie
non ricaricabili. In caso contrario, vi
è rischio d’incendio e di esplosione.
Mantenere il caricabatteria al riparo dalla pioggia
e dall’umidità. L’infiltrazione di acqua in un’apparecchiatura
elettrica aumenta il rischio di folgorazione.
uMantenere pulito il caricabatteria. La presenza di spor-
co può causare folgorazioni.
uPrima di ogni utilizzo, controllare il caricabatteria, il
cavo e il relativo connettore. Non utilizzare il carica-
batteria, qualora si rilevino danni. Non aprire il carica-
batteria e farlo riparare esclusivamente da personale
specializzato, utilizzando solamente parti di ricambio
originali. La presenza di danni in caricabatterie, cavi o
connettori aumenta il rischio di folgorazione.
Italiano | 17
Bosch Power Tools F 016 L81 844 | (09.08.2018)

18 | Italiano
F 016 L81 844 | (09.08.2018) Bosch Power Tools
uNon utilizzare il caricabatteria su superfici facilmente
infiammabili (ad es. carta, prodotti tessili ecc.), né in
ambienti infiammabili. Poiché il caricabatteria si riscal-
da in fase di ricarica, vi è rischio d’incendio.
uIn caso di danni o di utilizzo improprio della batteria,
vi è inoltre rischio di fuoriuscita di vapori. Far entrare
aria fresca nell’ambiente e contattare un medico in caso
di malessere. I vapori possono irritare le vie respiratorie.
uNon coprire le feritoie di aerazione del caricabatteria.
In caso contrario, il caricabatteria potrebbe surriscaldar-
si, con conseguenti problemi di funzionamento.
Descrizione del prodotto e dei
servizi forniti
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all’illu-
strazione del caricabatteria sulla pagina con la rappresenta-
zione grafica.
(1) Batteria ricaricabile A)
(2) Sede di ricarica
(3) Indicatore di carica della batteria rosso
(4) Indicatore di carica della batteria verde
(5) Indicatore dello stato di carica della batteria ricarica-
bile
(6) Indicatore del controllo della temperatura
A) L’accessorio illustrato oppure descritto non è compreso nel
volume di fornitura standard. L’accessorio completo è con-
tenuto nel nostro programma accessori.
Dati tecnici
Stazione di ricarica AL 36V-20
Codice prodotto EU 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Tensione di ricarica della bat-
teria (riconoscimento auto-
matico della tensione)
V 36
Corrente di carica A 2,0
Campo ammesso di tempera-
tura di ricarica °C 0 – 45
Tempo di ricarica con auto-
nomia batteria ricaricabile,
ca.
– 2,0 Ah min 65
– 4,0 Ah min 125
– 6,0 Ah min 185
Numero degli elementi della
batteria ricaricabile 10 – 30
Stazione di ricarica AL 36V-20
Peso in funzione della
EPTA-Procedure 01:2014 kg 0,55
Classe di sicurezza / II
Utilizzo
Messa in funzione
uAttenersi alla tensione di rete La tensione della rete
elettrica deve corrispondere ai dati indicati sulla targhetta
di identificazione del caricabatteria. I caricabatteria con
l’indicazione di 230V possono essere collegati anche alla
rete di 220V.
Procedura di ricarica
La procedura di ricarica inizierà non appena il connettore di
rete del caricabatteria verrà innestato nella presa di corrente
e la batteria (1) verrà innestata nella sede di ricarica (2).
Grazie all’intelligente procedimento di ricarica, lo stato di ri-
carica della batteria viene riconosciuto automaticamente e
l’operazione di ricarica avviene con la rispettiva ottimale cor-
rente di carica in base alla temperatura della batteria e della
tensione.
Questa procedura consente di non sottoporre a sforzi ecces-
sivi la batteria che in caso di deposito nel caricabatteria re-
sta sempre completamente carica.
Significato degli elementi di visualizzazione
Lampeggio indicatore di carica della batteria verde (4)
La procedura di ricarica rapida di ricarica verrà
segnalata dal lampeggio dell’indicatore di cari-
ca della batteria verde (4). La batteria può es-
sere prelevata e utilizzata in qualunque mo-
mento.
Avvertenza: La procedura di ricarica sarà possibile soltanto
se la temperatura della batteria si troverà nel campo tempe-
ratura di ricarica consentito: vedi paragrafo «Dati tecnici».
Luce fissa indicatore di carica della batteria verde (4)
La luce fissa dell’indicatore di carica della bat-
teria verde (4) segnalerà che la batteria sia
completamente carica.
Una volta terminata l’operazione, la batteria può essere
estratta ed è pronta per l’uso immediato.
A batteria non innestata, la luce fissa del relativo indicatore
di carica (4) segnalerà che il connettore di rete sia innestato
nella presa di corrente e che il caricabatteria sia pronto per
l’uso.
Luce fissa indicatore di carica della batteria rosso (3)
La luce fissa dell’indicatore di carica della bat-
teria rosso (3) segnalerà che la temperatura
della batteria si trovi fuori dal campo tempera-
tura di ricarica consentito: vedi paragrafo «Dati
tecnici». Non appena viene raggiunto il campo di temperatu-
ra consentito, inizia la procedura di ricarica.

Lampeggio indicatore di carica della batteria rosso (3)
Il lampeggio dell’indicatore di carica della bat-
teria rosso (3) segnalerà un altro tipo di ano-
malia nella procedura di ricarica: vedi paragra-
fo «Anomalie - Cause e rimedi».
Anomalie - Cause e rimedi
Causa Rimedio
Indicatore di carica della batteria rosso (3) lampeggian-
te
Procedura di ricarica non possibile
La batteria non è inserita
(correttamente) Inserire correttamente la bat- teria sul caricabatteria
Contatti della batteria conta-
minati Pulire i contatti della batte- ria, ad es. innestando e disin-
nestando più volte la batteria
stessa; all’occorrenza, sosti-
tuire la batteria
Batteria difettosa Sostituire la batteria
Indicatori di carica della batteria (4) oppure (3) spenti
Il connettore di rete del cari-
cabatteria non è inserita
(correttamente)
Inserire il connettore di rete
(completamente) nella presa
di corrente
Difetto nella presa di corren-
te, nel cavo di rete o nel cari-
cabatteria
Controllare la tensione di re-
te e, all’occorrenza, far con-
trollare il caricabatteria da un
Centro Assistenza Clienti au-
torizzato per elettroutensili
Bosch
Indicazioni operative
In caso di cicli di ricarica continui oppure in caso di operazio-
ni di ricarica successivi senza interruzioni, il caricabatteria si
può riscaldare. Ciò, tuttavia, non rappresenta un pericolo e
non indica un difetto tecnico del caricabatteria.
Una sensibile riduzione della durata del funzionamento dopo
l’operazione di ricarica sta ad indicare che la batteria dovrà
essere sostituita.
Manutenzione ed assistenza
Manutenzione e pulizia
Qualora si rendesse necessaria una sostituzione del cavo di
collegamento, la stessa deve essere effettuata da Bosch op-
pure da un centro di assistenza clienti autorizzato per elet-
troutensili Bosch per evitare pericoli per la sicurezza.
Servizio di assistenza e consulenza tecnica
www.bosch-garden.com
In caso di richieste o di ordinazione di pezzi di ricambio, co-
municare sempre il codice prodotto a 10cifre riportato sulla
targhetta di identificazione del prodotto.
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [email protected]
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare diret-
tamente on-line i ricambi.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambiente la stazione
di ricarica, gli accessori dismessi e gli imballaggi.
Non gettare i caricabatteria tra i rifiuti domesti-
ci!
Solo per i Paesi dellaCE:
In conformità alla Direttiva Europea 2012/19/UE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE) ed all’at-
tuazione del recepimento nel diritto nazionale, i caricabatte-
ria divenuti inservibili devono essere raccolti separatamente
ed essere smaltiti/riciclati nel rispetto dell’ambiente.
Nederlands
Veiligheidsaanwijzingen
Lees alle veiligheidsaan-
wijzingen en instructies.
Het niet naleven van de vei-
ligheidsaanwijzingen en in-
structies kan elektrische
schokken, brand en/of zware verwondingen veroorzaken.
Bewaar deze instructies goed.
Gebruik het oplaadapparaat alleen wanneer u alle functies
volledig kunt inschatten en zonder beperkingen kunt gebrui-
ken of daarvoor bestemde instructies heeft ontvangen.
uDit oplaadapparaat is niet be-
stemd voor gebruik door kinderen
en personen met beperkte licha-
melijke, zintuiglijke of geestelijke
capaciteiten of gebrek aan erva-
ring en kennis. Dit oplaadapparaat
kan door kinderen vanaf 8 jaar
Nederlands | 19
Bosch Power Tools F 016 L81 844 | (09.08.2018)

20 | Nederlands
F 016 L81 844 | (09.08.2018) Bosch Power Tools
evenals door personen met be-
perkte lichamelijke, zintuiglijke of
geestelijke capaciteiten of gebrek
aan ervaring en kennis gebruikt
worden, mits zij onder toezicht
staan van een persoon die voor
hun veiligheid verantwoordelijk is,
of door deze in het veilige gebruik
van het oplaadapparaat geïnstru-
eerd werden en zij de hiermee ver-
bonden gevaren begrijpen. Anders
bestaat er gevaar voor foute bedie-
ning en verwondingen.
uHoud toezicht op kinderen bij ge-
bruik, reiniging en onderhoud. Op
deze manier wordt gewaarborgd dat
kinderen niet met het oplaadappa-
raat spelen.
uLaad alleen Bosch Li-Ion-accu's
vanaf een capaciteit van 2,0 Ah
(vanaf 10 accucellen). De accu-
spanning moet bij de acculaad-
spanning van het oplaadapparaat
passen. Laad geen accu's die niet
oplaadbaar zijn. Anders bestaat er
brand- en explosiegevaar.
Houd het oplaadapparaat uit de buurt van regen of
natheid. Het binnendringen van water in een elektrisch toe-
stel verhoogt het risico van een elektrische schok.
uHoud het oplaadapparaat schoon. Door vervuiling be-
staat er gevaar voor een elektrische schok.
uControleer vóór elk gebruik oplaadapparaat, kabel en
stekker. Gebruik het oplaadapparaat niet, als u be-
schadigingen vaststelt. Open het oplaadapparaat niet
zelf en laat het uitsluitend repareren door gekwalifi-
ceerd geschoold personeel en alleen met originele
vervangingsonderdelen. Beschadigde oplaadappara-
ten, kabels en stekkers verhogen het risico van een elek-
trische schok.
uGebruik het oplaadapparaat niet op een licht ontvlam-
bare ondergrond (bijv. papier, textiel enz.) of in een
brandbare omgeving. Vanwege de bij het opladen optre-
dende verwarming van het oplaadapparaat bestaat
brandgevaar.
uBij beschadiging en verkeerd gebruik van de accu kun-
nen er ook dampen vrijkomen. Zorg voor frisse lucht en
raadpleeg bij klachten een arts. De dampen kunnen de
luchtwegen irriteren.
uDek de ventilatiesleuven van het oplaadapparaat niet
af. Het oplaadapparaat kan anders oververhit raken en
niet meer correct functioneren.
Beschrijving van product en werking
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het oplaadapparaat op de pagina met afbeeldingen.
(1) Accu A)
(2) Oplaadschacht
(3) Rode accuoplaadindicatie
(4) Groene accuoplaadindicatie
(5) Accuoplaadindicatie
(6) Indicatie temperatuurbewaking
A) Niet elk afgebeeld en beschreven accessoire is standaard bij
de levering inbegrepen. Alle accessoires zijn te vinden in
ons accessoireprogramma.
Technische gegevens
Oplaadapparaat AL 36V-20
Productnummer EU 2 607 226 273
UK 2 607 226 275
AU 2 607 226 277
KO 2 607 226 279
Accuoplaadspanning (auto-
matische spanningsherken-
ning)
V 36
Laadstroom A 2,0
Toegestaan oplaadtempera-
tuurbereik °C 0 – 45
Oplaadtijd bij accucapaciteit,
ca.
– 2,0 Ah min 65
– 4,0 Ah min 125
– 6,0 Ah min 185
Aantal accucellen 10 – 30
Gewicht volgens
EPTA-procedure 01:2014 kg 0,55
Isolatieklasse / II
