Bosch GAM220MF Professional User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 T80 (2009.04) T / 247 XXX
GAM 220 MF
Professional
Simple MTR* Compound MTR 1x SPR 3x MTR
2x CNR 4x BVL
On / Clear / Off
Recall / Hold*
* press for 1 sec
GAM 220 MF Professional
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatý
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководст-
во по эксплуатации
uk Оригінальна інструкція з
експлуатації
ro Instrucţiuni originale
bg Оригинална инструкция
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
cn ℷᴀՓ⫼䇈ᯢк
tw ℷᴀՓ⫼䁾ᯢ᳌
ko ㌂㣿 ㍺ⳛ㍲ 㤦⽎
ar
fa ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍Ϡλ΍έΎίήσΎϤϨϫ΍έOBJ_BUCH-958-001.book Page 1 Friday, April 17, 2009 10:45 AM

1 609 929 T80 | (17.4.09) Bosch Power Tools
2|
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 14
Français. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 24
Español . . . . . . . . . . . . . . . . . . . . . . . . . . .Página 32
Português . . . . . . . . . . . . . . . . . . . . . . . . .Página 40
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 48
Nederlands . . . . . . . . . . . . . . . . . . . . . . . .Pagina 56
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 64
Svenska. . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 71
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 78
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sivu 85
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 92
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sayfa 100
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strona 107
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strana 115
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . Strana 122
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . .Oldal 130
Русский. . . . . . . . . . . . . . . . . . . . . . . . Страница 138
Українська . . . . . . . . . . . . . . . . . . . . . .Сторінка 146
Română . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 154
Български . . . . . . . . . . . . . . . . . . . . . . Страница 162
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strana 170
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . .Stran 177
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . Stranica 184
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 191
Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 198
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 206
Ё᭛ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 义213
խ֮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ଄220
䞲ῃ㠊. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ⳋ226
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
w
w
w
w
!!
!!dd dd.. ..
ΔΤϔλ
vÝ—U
ϪΤϔλ
OBJ_BUCH-958-001.book Page 2 Friday, April 17, 2009 10:26 AM

3|
1 609 929 T80 | (17.4.09) Bosch Power Tools
GAM 220 MF
Professional
Simple MTR* Compound MTR 1x SPR 3x MTR
2x CNR 4x BVL
On / Clear/ Off
Recall /Hold*
f
or 1 sec
Simple MTR* Compound MTR 1x SPR 3x MTR
2x CNR 4x BVL
On / Clear / Off
Recall / Hold*
* press for 1 sec
GAM 220 MF
GAM 220 MF
Professional
Simple MTR* Compound MTR 1x SPR 3x MTR
2x CNR 4x BVL
On / Clear / Off
Recall / Hold*
* press for 1 sec
1
2
3
4
5
6
6
7
8
a
g 10 11fedc
b 9
5
3
B
A
OBJ_BUCH-958-001.book Page 3 Friday, April 17, 2009 10:26 AM

1 609 929 T80 | (17.4.09) Bosch Power Tools
4|
1
4
4
w
w
4
1
1
w
w
11
E
D
C
OBJ_BUCH-958-001.book Page 4 Friday, April 17, 2009 10:26 AM

5|
1 609 929 T80 | (17.4.09) Bosch Power Tools
v
v
w
v
w
w
4
3
3
1
3
1
4
4
1
H
G
F
OBJ_BUCH-958-001.book Page 5 Friday, April 17, 2009 10:26 AM

6| Deutsch
1 609 929 T80 | (17.4.09) Bosch Power Tools
de
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen.
BEWAHREN SIE DIESE ANWEISUNGEN
GUT AUF.
fLassen Sie das Messwerkzeug von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die Sicherheit
des Messwerkzeuges erhalten bleibt.
fArbeiten Sie mit dem Messwerkzeug nicht in explo-
sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Im Mess-
werkzeug können Funken erzeugt werden, die den
Staub oder die Dämpfe entzünden.
fBeachten Sie beim Sägen von Werkstücken, für die
Sie die Winkel mit diesem Messwerkzeug ermittelt
haben, immer strikt die Sicherheits- und Arbeitshin-
weise der verwendeten Säge (einschließlich der
Hinweise zum Positionieren und Spannen des Werk-
stücks). Können die erforderlichen Winkel an einer
bestimmten Säge oder einem Sägetyp nicht eingestellt
werden, müssen alternative Sägemethoden angewendet
werden. Besonders spitze Winkel können unter Verwen-
dung einer konischen Spannvorrichtung mit einer Tisch-
oder Handkreissäge geschnitten werden.
Funktionsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des
Messwerkzeugs auf, und lassen Sie diese Seite aufge-
klappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen und Über-
tragen von Winkeln, zum Berechnen einfacher und doppel-
ter Gehrungswinkel sowie zum Prüfen und Ausrichten von
Waagerechten und Senkrechten. Es ist zur Verwendung im
Innen- und Außenbereich geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs auf der Grafik-
seite.
1Klappschenkel
2Seriennummer
3Schenkelverlängerung
4Basisschenkel
5Batteriefachdeckel
6Display
7Libelle für waagerechtes Ausrichten
8Libelle für senkrechtes Ausrichten
9Speichertaste !Recall / Hold"
10 Taste für Ein-/Ausschalten, Löschen und einfache
Gehrung !On / Clear / Off, Simple MTR"
11 Taste für doppelte Gehrung !Compound MTR"
Anzeigenelemente
aMesswert
bBatteriewarnung
cIndikator für Neigungswinkel !SPR"
dIndikator für Eckwinkel !CNR"
eIndikator für horizontalen Gehrungswinkel !MTR"
fIndikator für vertikalen Gehrungswinkel !BVL"
gIndikator für Speicherwert !HOLD"
OBJ_BUCH-958-001.book Page 6 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
Deutsch | 7
Technische Daten
Montage
Batterien einsetzen/wechseln (siehe Bild A)
Für den Betrieb des Messwerkzeugs wird die Verwendung
von Alkali-Mangan-Batterien oder Akkuzellen empfohlen.
Zum Öffnen des Batteriefachdeckels 5schieben Sie diesen
in Richtung der Pfeilspitze und klappen ihn auf. Setzen Sie
die Batterien bzw. Akkuzellen ein. Achten Sie dabei auf die
richtige Polung entsprechend der Darstellung auf der Innen-
seite des Batteriefachs.
Wenn für mindestens 5 min keine Batterien bzw. Akkuzellen
in das Messwerkzeug eingesetzt waren, dann schaltet sich
das Messwerkzeug nach dem Einsetzen der Batterien bzw.
Akkuzellen und dem Schließen des Batteriefachdeckels 5
automatisch ein. Alle Anzeigenelemente erscheinen für ca.
5 s, während das Messwerkzeug einen Selbsttest durch-
führt. Danach wird der aktuelle Winkel angezeigt.
Erscheint die Anzeige Batteriewarnung bwährend des Be-
triebs erstmals im Display, kann noch ca. 1 bis 2 Stunden
gemessen werden.
Blinkt die Batteriewarnung b, müssen die Batterien bzw.
Akkuzellen gewechselt werden. Messungen sind nicht
mehr möglich.
Ersetzen Sie immer alle Batterien bzw. Akkuzellen gleich-
zeitig. Verwenden Sie nur Batterien oder Akkuzellen eines
Herstellers und mit gleicher Kapazität.
fNehmen Sie die Batterien bzw. Akkuzellen aus dem
Messwerkzeug, wenn Sie es längere Zeit nicht benut-
zen. Die Batterien und Akkuzellen können bei längerer
Lagerung korrodieren und sich selbst entladen.
Digitaler Winkelmesser GAM 220 MF
Professional
Sachnummer 3 601 K76 200
Messbereich 0° –220°
Messgenauigkeit
– Winkel
– Libelle
r0,1°
1 mm/m
Genauigkeit der Winkelberechnung r0,1°
Betriebstemperatur – 10 °C ... +50 °C
Lagertemperatur – 20 °C ... +70 °C
Batterien
Akkuzellen
4x1,5 V LR6 (AA)
4x1,2 V KR6 (AA)
Betriebsdauer ca. 130 h
Abschaltautomatik nach ca. 3 min
Schenkellänge 400 mm
Gewicht entsprechend
EPTA-Procedure 01/2003 1,1 kg
Maße 432 x 35 x 61 mm
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres
Messwerkzeugs, die Handelsbezeichnungen einzelner Messwerk-
zeuge können variieren.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die
Seriennummer 2auf dem Typenschild.
OBJ_BUCH-958-001.book Page 7 Friday, April 17, 2009 10:26 AM

8| Deutsch
1 609 929 T80 | (17.4.09) Bosch Power Tools
Schenkelverlängerung aufsetzen (siehe Bild B)
Schieben Sie die Schenkelverlängerung 3von vorn auf den
Klappschenkel 1auf. Beachten Sie dabei den Pfeil auf der
Schenkelverlängerung. Schieben Sie die Schenkelverlänge-
rung so weit wie erforderlich über das Gelenk des Mess-
werkzeugs.
Hinweis: Schieben Sie die Schenkelverlängerung 3nicht
über den Anschlag hinaus (maximale Position siehe Bild).
Die Schenkelverlängerung kann sonst beschädigt werden.
Betrieb
Inbetriebnahme
fSchützen Sie das Messwerkzeug vor Nässe und direk-
ter Sonneneinstrahlung.
fSetzen Sie das Messwerkzeug keinen extremen Tem-
peraturen oder Temperaturschwankungen aus. Lassen
Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie
das Messwerkzeug bei größeren Temperaturschwan-
kungen erst austemperieren, bevor Sie es in Betrieb
nehmen. Bei extremen Temperaturen oder Temperatur-
schwankungen kann die Präzision des Messwerkzeugs
beeinträchtigt werden.
fHalten Sie die Auflageflächen und Anlegekanten des
Messwerkzeugs sauber. Schützen Sie das Messwerk-
zeug vor Stoß und Schlag. Schmutzpartikel oder Ver-
formungen können zu Fehlmessungen führen.
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs drücken Sie die
Taste !On / Clear / Off" 10. Nach dem Einschalten befin-
det sich das Messwerkzeug in der Betriebsart „Standard-
messung“.
Zum Ausschalten des Messwerkzeugs:
– drücken Sie einmal kurz die Taste 10, wenn sich das
Messwerkzeug in der Betriebsart „Standardmessung“
befindet;
– drücken Sie zweimal kurz die Taste 10, wenn sich das
Messwerkzeug in einer anderen Betriebsart befindet
(d.h. einer der Indikatoren !SPR", !CNR", !MTR" oder
!BVL" im Display angezeigt wird).
Wird ca. 3 min lang keine Aktion durchgeführt, dann schal-
tet sich das Messwerkzeug zur Schonung der Batterien
automatisch ab.
Ausrichten mit den Libellen
Mit der Libelle 7können Sie das Messwerkzeug waage-
recht und mit der Libelle 8senkrecht ausrichten.
Sie können das Messwerkzeug auch wie eine Wasserwaage
zur Überprüfung von Waagerechten oder Senkrechten
einsetzen. Legen Sie dazu das Messwerkzeug auf die zu
prüfende Oberfläche auf.
OBJ_BUCH-958-001.book Page 8 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
Deutsch | 9
Betriebsart !Standardmessung"
Nach jedem Einschalten befindet sich das Messwerkzeug
in der Betriebsart „Standardmessung“.
Winkel messen (siehe Bilder C#E)
Legen Sie den Klappschenkel 1und den Basisschenkel 4
flächig an den zu messenden Kanten an bzw. auf. Der ange-
zeigte Messwert aentspricht dem Innenwinkel wzwischen
dem Basis- und dem Klappschenkel.
Dieser Messwert wird so lange auf beiden Displays 6an-
gezeigt, bis Sie den Winkel zwischen Klappschenkel 1und
Basisschenkel 4verändern.
Winkel übertragen (siehe Bild C)
Messen Sie den zu übertragenden Winkel durch Anlegen
von Klapp- und Basisschenkel an den Vorgabewinkel.
Legen Sie das Messwerkzeug in der gewünschten Position
an das Werkstück an. Verwenden Sie die Schenkel als
Lineal zum Antragen des Winkels.
Achten Sie darauf, dass Klapp- und Basisschenkel während
des Übertragens nicht zueinander bewegt werden.
Winkel abtragen (siehe Bild D)
Öffnen Sie Klapp- und Basisschenkel so weit, bis in der
Messwertanzeige ader abzutragende Winkel angezeigt
wird.
Legen Sie das Messwerkzeug in der gewünschten Position
an das Werkstück an. Verwenden Sie die Schenkel als
Lineal zum Antragen des Winkels.
Messwert speichern (!Recall / Hold")
Zum Speichern des aktuellen Messwerts (!Hold") drücken
Sie die Speichertaste !Recall / Hold" 9mindestens 1 s.
Zur Bestätigung blinken die Messwertanzeige aund der In-
dikator !HOLD" im Display zweimal, danach wird !HOLD"
dauerhaft angezeigt.
Zum Abrufen des Speicherwerts (!Recall") drücken Sie die
Taste !Recall / Hold" 9kürzer als 1 s. Der Speicherwert
blinkt in der Displayanzeige.
Zum Löschen des Speicherwerts schließen Sie den Klapp-
schenkel 1und den Basisschenkel 4bis zu einem Winkel
von 0,0°. Drücken Sie dann die Speichertaste
!Recall / Hold" 9länger als 1 s. Der Speicherwert wird
gelöscht, der Indikator !HOLD" erlischt im Display.
Der Speicherwert bleibt auch beim Ausschalten des Mess-
werkzeugs (manuell oder automatisch) erhalten. Er wird
allerdings beim Batteriewechsel bzw. bei leeren Batterien
gelöscht.
Messen mit Schenkelverlängerung (siehe Bilder F#H)
Die Schenkelverlängerung 3ermöglicht die Winkelmessung,
wenn die Anlegefläche kürzer als der Klappschenkel 1ist.
Setzen Sie die Schenkelverlängerung 3auf (siehe „Schen-
kelverlängerung aufsetzen“, Seite 8). Legen Sie den Basis-
schenkel 4und die Schenkelverlängerung flächig an die zu
messenden Kanten an bzw. auf.
Im Display wird als Messwert der Winkel wzwischen Basis-
und Klappschenkel angezeigt. Den gesuchten Winkel v
zwischen Basisschenkel und Schenkelverlängerung können
Sie wie folgt berechnen:
v= 180° – w
OBJ_BUCH-958-001.book Page 9 Friday, April 17, 2009 10:26 AM

10 | Deutsch
1 609 929 T80 | (17.4.09) Bosch Power Tools

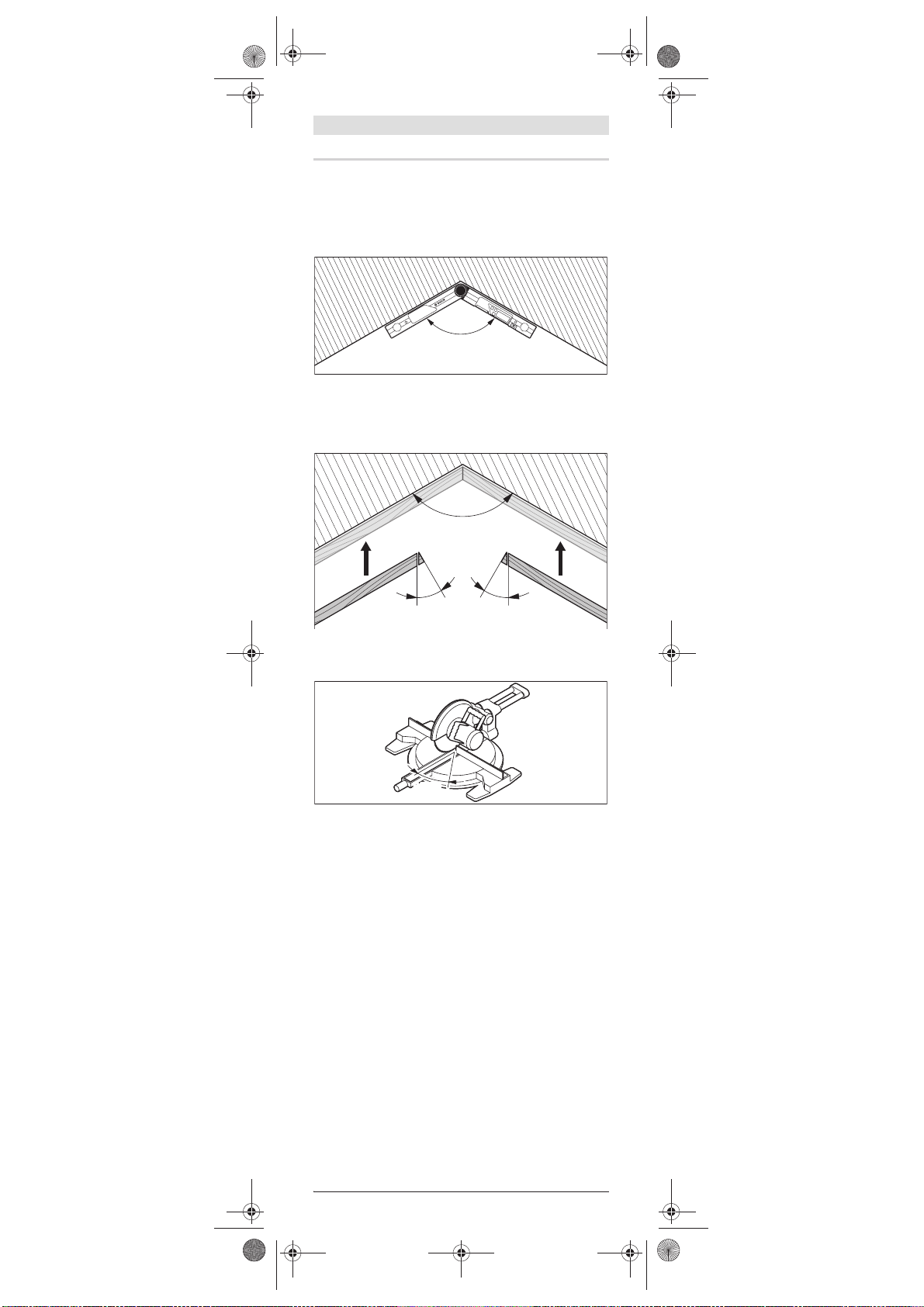

Betriebsart !Einfache Gehrung"
Die Betriebsart „Einfache Gehrung“ (!Simple MTR") dient
zur Berechnung des Schnittwinkels !MTR", wenn zwei
Werkstücke mit gleicher Gehrung zusammen einen belie-
bigen Außenwinkel x° kleiner 180° bilden sollen (z.B. für
Fußbodenleisten, Treppengeländer-Säulen oder Bilder-
rahmen).
Sollen die Werkstücke in eine Ecke eingepasst werden
(z.B. für Fußbodenleisten), dann messen Sie den Eckwin-
kel x° durch Anlegen von Klapp- und Basisschenkel. Für
vorgegebene Winkel (z.B. Bilderrahmen) öffnen Sie Klapp-
und Basisschenkel so weit, bis der gewünschten Winkel im
Display angezeigt wird.
Berechnet wird der horizontale Gehrungswinkel !MTR"
(„Miter Angle“: horizontaler Gehrungswinkel), um den die
zwei Werkstücke gekürzt werden müssen. Das Sägeblatt
steht bei diesen Gehrungsschnitten senkrecht zum Werk-
stück (der vertikale Gehrungswinkel beträgt 0°).
Drücken Sie die Taste 10 mindestens 1 s. Der berechnete
horizontale Gehrungswinkel !MTR", der an der Kapp- und
Gehrungssäge eingestellt werden muss, sowie der Indi-
kator !MTR" werden im Display angezeigt.
Beträgt der gemessene oder eingestellte Außenwinkel x°
mehr als 180°, dann erscheint nach dem Drücken der
Taste 10 für zwei Sekunden die Fehleranzeige !# # # #" im
Display, danach wechselt das Messwerkzeug in die Be-
triebsart „Standardmessung“.
Drücken Sie die Taste 10 kürzer als 1 s, um aus der Be-
triebsart „Einfache Gehrung“ in die Betriebsart „Standard-
messung“ zurückzukehren.
Hinweis: Der berechnete horizontale Gehrungswinkel
!MTR" kann nur für Kapp- und Gehrungssägen übernom-
men werden, bei denen die Einstellung für senkrechte
Schnitte 0° beträgt. Ist die Einstellung für senkrechte
Schnitte 90°, dann müssen Sie den Winkel für die Säge
wie folgt berechnen:
90° – angezeigter Winkel !MTR" = einzustellender Winkel
an der Säge.
x˚
x˚
MTR
MTR
MTR
OBJ_BUCH-958-001.book Page 10 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
Deutsch | 11

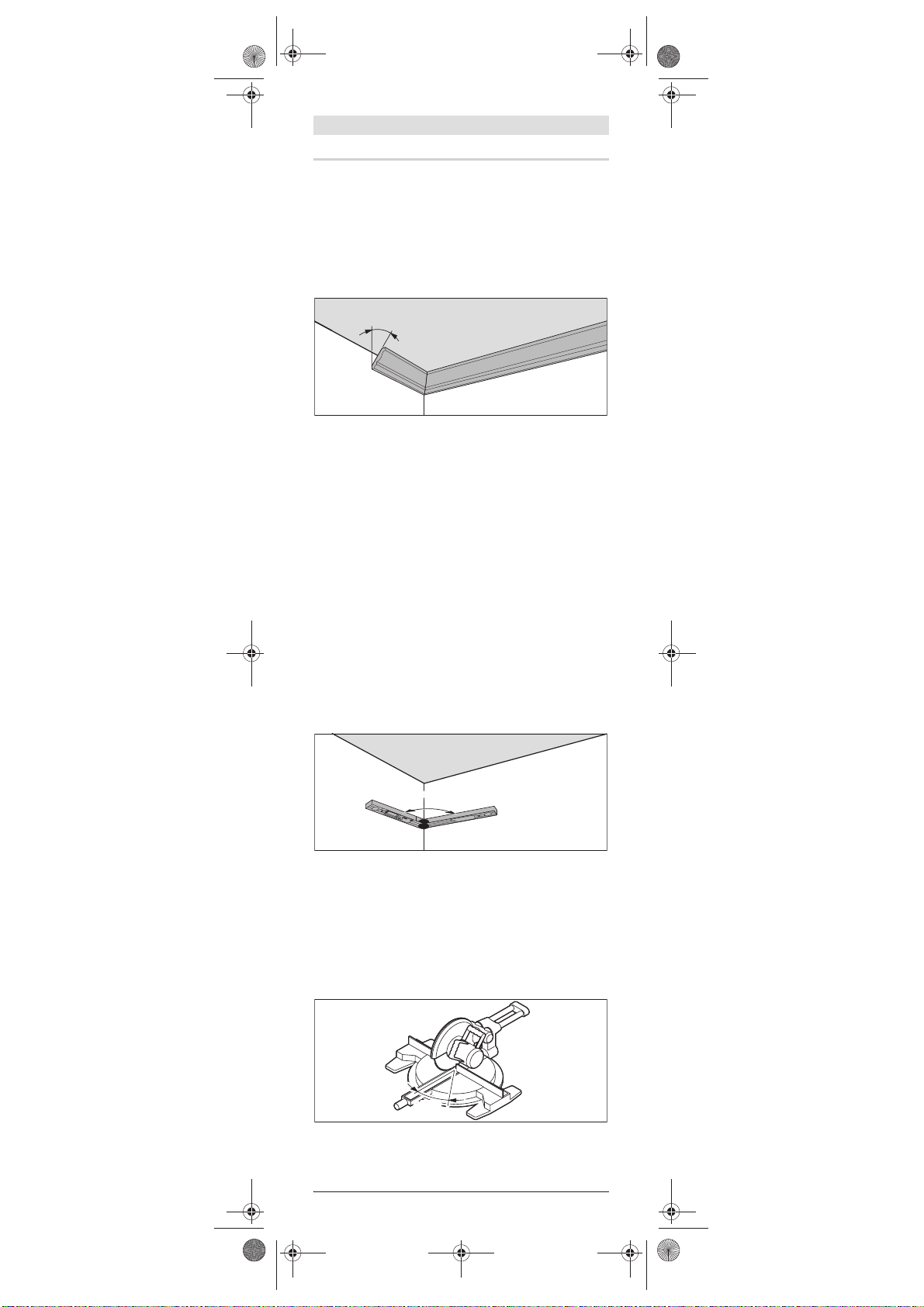

Betriebsart !Doppelte Gehrung"
Die Betriebsart „Doppelte Gehrung“ (!Compound MTR")
dient zur Berechnung von horizontalen und vertikalen Geh-
rungswinkeln, wenn zwei Werkstücke mit Mehrfachwinkeln
(z.B. Deckenleisten) exakt aufeinander stoßen sollen.
Führen Sie die Arbeitsschritte genau in der angegebenen
Reihenfolge durch.
!1. SPR": Neigungswinkel (Spring angle) speichern
Für die Speicherung des Neigungswinkels gibt es folgende
Möglichkeiten:
– Öffnen Sie Klapp- und Basisschenkel so weit, bis der ge-
wünschten Neigungswinkel im Display angezeigt wird.
– Bei unbekanntem Neigungswinkel messen Sie diesen.
Legen Sie dazu das zu messende Werkstück zwischen
Klapp- und Basisschenkel.
Ist die Messung bei besonders schmalen oder kleinen
Werkstücken mit dem Messwerkzeug nicht möglich,
dann verwenden Sie Hilfsmittel, wie z.B. eine Schmie-
ge, und stellen den Winkel dann am Messwerkzeug ein.
– Rufen Sie einen bereits gespeicherten Wert durch kur-
zes Drücken der Speichertaste !Recall / Hold" 9ab.
Drücken Sie die Taste 11, um den gemessenen bzw. abge-
rufenen Neigungswinkel für die doppelte Gehrung zu spei-
chern. Im Display erscheinen !SPR" und der aktuelle Winkel.
Beträgt der Winkel beim Drücken der Taste 11 mehr als
90°, aber weniger als 180°, dann wird der Neigungswinkel
!SPR" automatisch wie folgt umgerechnet:
!SPR" = 180° – gemessener bzw. eingestellter Winkel.
!2. CNR": Eckwinkel (Corner Angle) speichern
Legen Sie Klapp- und Basisschenkel zum Messen des Eck-
winkels flächig an die Wände an, stellen Sie einen bekann-
ten Eckwinkel am Messwerkzeug ein oder rufen Sie einen
gespeicherten Winkel ab.
Drücken Sie erneut die Taste 11, um den gemessenen oder
abgerufenen Eckwinkel für die doppelte Gehrung zu spei-
chern. Im Display erscheinen !CNR" und der aktuelle Winkel.
!3. MTR": Horizontalen Gehrungswinkel (Miter angle)
ermitteln
Drücken Sie erneut die Taste 11. Im Display erscheinen
!MTR" und der berechnete horizontale Gehrungswinkel
für die Kapp- und Gehrungssäge.
SPR
CNR
MTR
OBJ_BUCH-958-001.book Page 11 Friday, April 17, 2009 10:26 AM

12 | Deutsch
1 609 929 T80 | (17.4.09) Bosch Power Tools

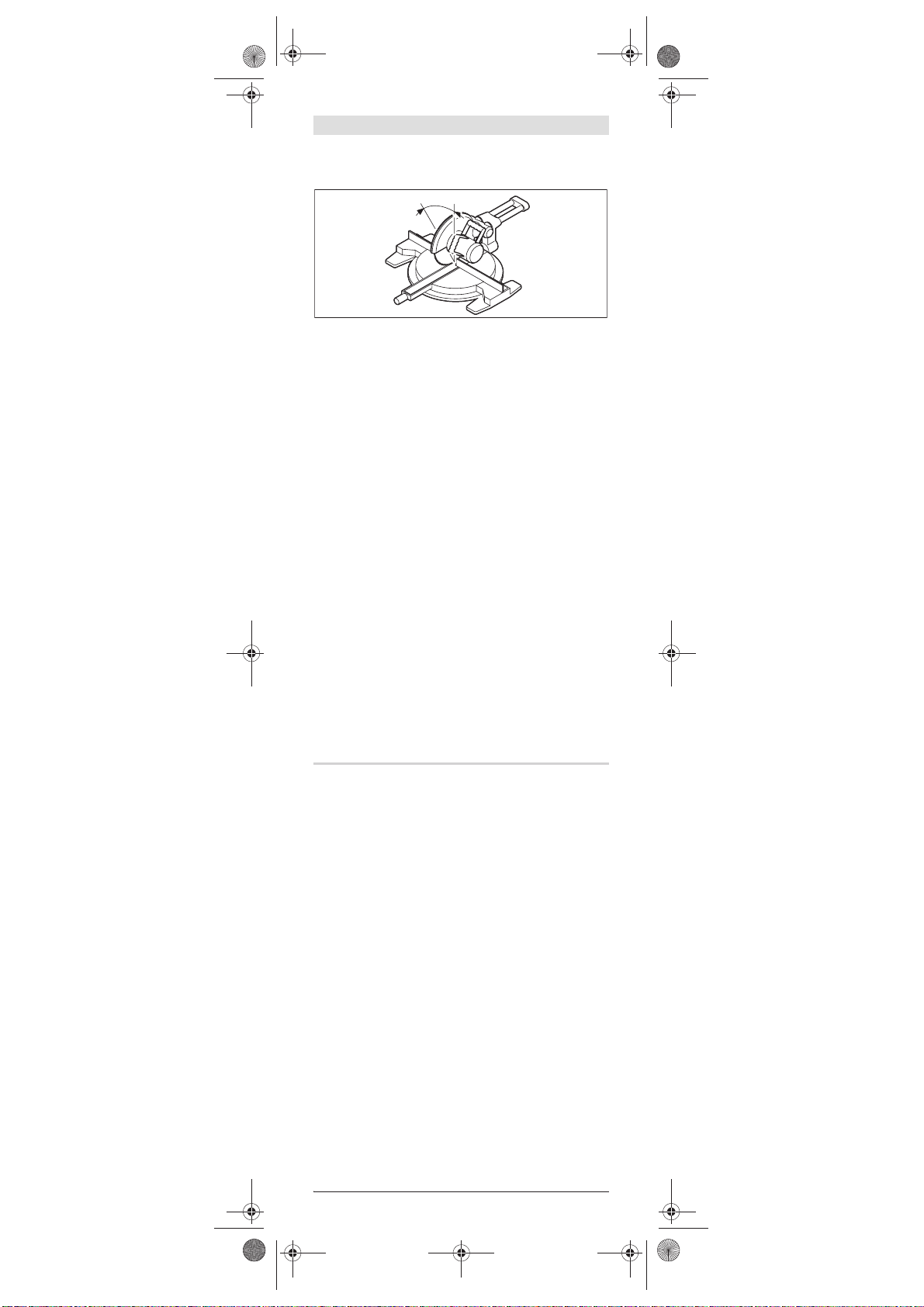

!4. BVL": Vertikalen Gehrungswinkel (Bevel angle)
ermitteln
Drücken Sie erneut die Taste 11. Im Display erscheinen
!BVL" und der berechnete vertikale Gehrungswinkel für
die Kapp- und Gehrungssäge.
Hinweise zur Betriebsart !Doppelte Gehrung"
Beträgt der Neigungswinkel (!SPR") oder der Eckwinkel
(!CNR") mehr als 180°, dann erscheint nach dem Drücken
der Taste 10 für zwei Sekunden die Fehleranzeige !# # # #"
im Display, danach wechselt das Messwerkzeug in die
Betriebsart „Standardmessung“.
Der berechnete horizontale Gehrungswinkel !MTR" kann
nur für Kapp- und Gehrungssägen übernommen werden,
bei denen die Einstellung für senkrechte Schnitte 0° be-
trägt. Ist die Einstellung für senkrechte Schnitte 90°, dann
müssen Sie den Winkel für die Säge wie folgt berechnen:
90° – angezeigter Winkel !MTR" = einzustellender Winkel
an der Säge.
Bei Bedarf können der horizontale und der vertikale Geh-
rungswinkel erneut abgerufen werden, aber nur so lange
die Taste 10 zum Wechsel der Betriebsart nicht gedrückt
wurde. Drücken Sie zum Abruf der Winkel die Taste 11. Im
Display erscheinen !MTR" und der berechnete horizontale
Gehrungswinkel, nach einem erneuten Drücken der Taste
11 !BVL" und der vertikale Gehrungswinkel.
Drücken Sie die Taste 10 kürzer als 1 s, um aus der Betriebs-
art „Doppelte Gehrung“ in die Betriebsart „Standardmes-
sung“ zurückzukehren.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder
andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Sollte das Messwerkzeug über längere Zeit dem Regen aus-
gesetzt sein, kann es zur Beeinträchtigung seiner Funktion
kommen. Nach dem vollständigen Abtrocknen ist das
Messwerkzeug jedoch wieder uneingeschränkt einsatz-
bereit. Eine Kalibrierung ist nicht erforderlich.
Sollte das Messwerkzeug trotz sorgfältiger Herstellungs-
und Prüfverfahren einmal ausfallen, ist die Reparatur von
einer autorisierten Kundendienststelle für Bosch-Elektro-
werkzeuge ausführen zu lassen. Öffnen Sie das Messwerk-
zeug nicht selbst.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typen-
schild des Messwerkzeugs an.
BVL
OBJ_BUCH-958-001.book Page 12 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
Deutsch | 13
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur
und Wartung Ihres Produkts sowie zu Ersatzteilen. Explo-
sionszeichnungen und Informationen zu Ersatzteilen finden
Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei
Fragen zu Kauf, Anwendung und Einstellung von Produkten
und Zubehören.
www.powertool-portal.de, das Internetportal für Hand-
werker und Heimwerker.
www.ewbc.de, der Informations-Pool für Handwerk und
Ausbildung.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail: [email protected]
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected].com
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Messwerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Messwerkzeuge getrennt gesammelt und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Akkuzellen/Batterien:
Werfen Sie Akkuzellen/Batterien nicht in den Hausmüll, ins
Feuer oder ins Wasser. Akkuzellen/Batterien sollen gesam-
melt, recycelt oder auf umweltfreundliche Weise entsorgt
werden.
Nur für EU-Länder:
Gemäß der Richtlinie 91/157/EWG müssen defekte oder
verbrauchte Akkuzellen/Batterien recycelt werden.
Nicht mehr gebrauchsfähige Akkuzellen/Batterien können
direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
OBJ_BUCH-958-001.book Page 13 Friday, April 17, 2009 10:26 AM

14 | English
1 609 929 T80 | (17.4.09) Bosch Power Tools
en
Safety Notes
All instructions are to be read. SAVE THESES
INSTRUCTIONS FOR FUTURE REFERENCE.
fHave the measuring tool repaired only through quali-
fied specialists using original spare parts. This ensures
that the safety of the measuring tool is maintained.
fDo not operate the measuring tool in explosive atmos-
pheres, such as in the presence of flammable liquids,
gases or dusts. Sparks can be created in the measuring
tool which may ignite the dust or fumes.
fWhen using the angle information provided by this tool
to cut workpieces, always strictly observe the safety
and working instructions of the saw being used, includ-
ing those for positioning and clamping the workpiece.
When the required angles can not be set on a certain saw
or saw type, alternative sawing methods will need to be
applied. Extremely acute (sharp) angles can be cut using
a taper jig with a table saw or a circular saw.
Functional Description
Please unfold the fold-out page with the representation of
the measuring tool and leave it unfolded while reading the
operating instructions.
Intended Use
The measuring tool is intended for measuring and transfer-
ring angles, for calculating simple and double mitre angles,
as well as for checking and aligning horizontal and vertical
lines. It is suitable for indoor and outdoor use.
Product Features
The numbering of the product features shown refers to the
illustration of the measuring tool on the graphic page.
1Fold-out leg
2Serial number
3Leg extension
4Base leg
5Battery lid
6Display
7Spirit level for horizontal alignment
8Spirit level for vertical alignment
9 "Recall / Hold$ button
10 "On / Clear / Off, Simple MTR$ button
11 "Compound MTR$ button
Display Elements
aReading
bBattery low indicator
cSpring angle indicator "SPR$
dCorner angle indicator "CNR$
eMitre angle indicator "MTR$
fBevel angle indicator "BVL$
gMemory indicator "HOLD$
OBJ_BUCH-958-001.book Page 14 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
English | 15
Technical Data
Assembly
Inserting/Replacing the Battery (see figure A)
Using alkali-manganese or rechargeable batteries is recom-
mended for operation of the measuring tool.
Slide the battery compartment cover 5in the direction of
the arrow and open it. Insert the batteries/rechargeable
batteries. When inserting, pay attention to the correct
polarity according to the representation on the inside of
the battery compartment.
When no batteries/rechargeable batteries were inserted in
the measuring tool for at least 5 minutes, the measuring tool
will switch on automatically after inserting the batteries/
rechargeable batteries and closing the battery compartment
cover 5. All indicator elements are displayed for approx. 5 s,
while the measuring tool carries out a self-check. Afterwards,
the current angle is displayed.
When the battery low indicator bis indicated the first time
in the display, measurements can be made for only about
1–2 hours.
When the battery low indicator bflashes, the batteries/
rechargeable batteries must be replaced. Measurements
are no longer possible.
Replace all batteries/rechargeable batteries at the same
time. Do not use different brands or types of batteries/
rechargeable batteries together.
fRemove the batteries/rechargeable batteries from the
measuring tool when not using it for longer periods.
When storing for longer periods, the batteries/recharge-
able batteries can corrode and discharge themselves.
Digital Angle Measuring Device GAM 220 MF
Professional
Article number 3 601 K76 200
Measuring range 0° –220°
Measuring accuracy
– Angle
– Spirit level
r0.1°
1 mm/m
Calculated angle accuracy r0.1°
Operating temperature – 10 °C ... +50 °C
Storage temperature – 20 °C ... +70 °C
Batteries
Rechargeable batteries
4x1.5 V LR6 (AA)
4x1.2 V KR6 (AA)
Operating life time, approx. 130 h
Automatic switch-off after approx. 3 min
Leg to leg length 400 mm
Weight according to
EPTA-Procedure 01/2003 1.1 kg
Dimensions 432 x 35 x 61 mm
Please observe the article number on the type plate of your measur-
ing tool. The trade names of the individual measuring tools may vary.
The measuring tool can be clearly identified with the serial number
2on the type plate.
OBJ_BUCH-958-001.book Page 15 Friday, April 17, 2009 10:26 AM

16 | English
1 609 929 T80 | (17.4.09) Bosch Power Tools
Mounting the Leg Extension (see figure B)
Slide the leg extension 3from the front onto the fold-out
leg 1. Observe the arrow direction on the leg extension.
Push the leg extension as far as required over the joint of
the measuring tool.
Note: Do not push the leg extension 3over the stop (max-
imal position, see figure). Otherwise, the leg extension can
become damaged.
Operation
Initial Operation
fProtect the measuring tool against moisture and
direct sun irradiation.
fDo not subject the measuring tool to extreme tem-
peratures or variations in temperature. As an example,
do not leave it in vehicles for longer periods. In case of
large variations in temperature, allow the measuring
tool to adjust to the ambient temperature before
putting it into operation. In case of extreme tempera-
tures or variations in temperature, the accuracy of the
measuring tool can be impaired.
fThe contact surfaces and contact edges of the meas-
uring tool must be clean. Protect the measuring tool
against impact and shock. Debris particles or deforma-
tions can lead to faulty measurements.
Switching On and Off
To switch on the measuring tool, press the
"On / Clear / Off$ button 10. After switching on, the
measuring tool is in the normal measuring mode.
To switch off the measuring tool:
– briefly press button 10 when the measuring tool is in
“normal measuring mode”;
– briefly press button 10 twice when the measuring tool is
in an other operating mode (meaning when one of the
indicators "SPR$, "CNR$, "MTR$ or "BVL$ are indicated
on the display).
When no activity is performed on the measuring tool for
approx. 3 minutes, the measuring tool automatically
switches off to save the batteries.
Aligning with the Spirit Levels
The measuring tool can be aligned horizontally with spirit
level 7and vertically with spirit level 8.
The measuring tool can also be used as a carpenter’s spirit
level for checking vertical and horizontal lines. For this,
place or hold the measuring tool against the surface sub-
ject to checking.
OBJ_BUCH-958-001.book Page 16 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
English | 17
"Normal Measuring Mode$
After switching on, the measuring tool is always in normal
measuring mode.
Measuring Angles (see figures C#E)
Place the fold-out leg 1and the base leg 4flat on the
surfaces adjacent to the angle. The displayed measuring
value acorresponds with the interior angle wbetween the
base leg and the fold-out leg.
This measuring value is indicated on both displays 6until
the angle between the fold-out leg 1and the base leg 4is
changed.
Transferring Angles (see figure C)
Measure the angle to be transferred by appyling the base
leg and the fold-out leg to the reference angle.
Place the measuring tool in the desired position against the
workpiece. Use the legs as a straight edge to transfer the
angle.
Take care that the position of the fold-out leg and the base
leg is not changed during transferring.
Marking Angles (see figure D)
Open the fold-out leg and the base leg until the required
angle is indicated in the display a.
Place the measuring tool in the desired position against the
workpiece. Use the legs as a straight edge to transfer the
angle.
Storing a Measured Value ("Recall / Hold$)
To store ("Hold$) the current measured value, press the
"Recall / Hold$ button 9for at least 1 s. The reading aand
the "HOLD$ indicator flash twice on the display; after-
wards, "HOLD$ is indicated continuously.
To recall the held value, briefly press the "Recall / Hold$
button 9(less than 1 s). The held value flashes in the
display.
To delete the held value, close the fold-out leg 1and the
base leg 4so that the angle 0,0° is indicated. Then press
the "Recall / Hold$ button 9for more than 1 s. The held
value is deleted and the "HOLD$ indication on the display
is annulled.
The held value is saved even when the measuring tool is
switched off (manually or automatically). However, it is
deleted when changing batteries or when the batteries are
empty.
Measuring with Leg Extension (see figures F#H)
The leg extension 3makes it possible to measure angles
when the contact surface is shorter than the fold-out leg 1.
Mount the leg extension 3(see “Mounting the Leg Exten-
sion”, page 16). Place the base leg 4and the leg extension
flat on the surfaces adjacent to the angle.
The reading of the angle wbetween base leg and fold-out
leg is indicated in the display. The required angle vbe-
tween base leg and leg extension is calculated as follows:
v= 180° – w
OBJ_BUCH-958-001.book Page 17 Friday, April 17, 2009 10:26 AM

18 | English
1 609 929 T80 | (17.4.09) Bosch Power Tools
"Simple Mitre$ Operating Mode
The "Simple MTR$ operating mode is used for calculation
of the "MTR$ cutting angle when two workpieces with the
same mitre shall together form any outer angle x° smaller
than 180° (e.g. for floor trimmings, staircase balusters and
picture frames).
When workpieces are to be fitted into a corner (e.g. for
floor trimmings), measure the corner angle x° by applying
the fold-out leg and the base leg. For given angles (e.g. pic-
ture frames), open the fold-out leg and the base leg until
the desired angle is indicated in the display.
The mitre angle "MTR$, by which the two workpieces are to
be shortened, is calculated. For these mitre cuts, the saw
blade is vertical to the workpiece (the bevel angle is 0°).
Press button 10 for at least 1 s. The calculated mitre angle
"MTR$, which is to be set on the chop and mitre saw, as
well as the indication "MTR$ is indicated on the display.
When the measured or set outer angle x° is greater than
180°, the error indication "# # # #$ will be indicated on the
display after pressing button 10 for two seconds; after-
wards, the measuring tool will change to the “normal meas-
uring mode”.
Press button 10 less than 1 s to switch back from “simple
mitre mode” to “normal measuring mode”.
Note: The calculated mitre angle "MTR$ can only be taken
over for chop and mitre saws, for which the setting for
vertical cuts is 0°. When the setting for vertical cuts is 90°,
the angle for the saw must be calculated as follows:
90° – indicated "MTR$ angle = angle to be set on the saw.
x˚
x˚
MTR
MTR
MTR
OBJ_BUCH-958-001.book Page 18 Friday, April 17, 2009 10:26 AM

Bosch Power Tools 1 609 929 T80 | (17.4.09)
English | 19
"Compound Mitre$ Operating Mode
The "Compound MTR$ operating mode is used for calcu-
lation of mitre and bevel angles when two workpieces with
multiple angles are to be precisely joined (e.g. for ceiling
strips).
Carry out the worksteps exactly in the given sequence.
"1. SPR$: Storing the Spring Angle
The following possibilities are available for storing the
spring angle:
– Open the fold-out leg and the base leg until the required
spring angle is indicated in the display.
– When the spring angle is not known, measure it. For
this, place the workpiece to be measured between the
fold-out leg and the base leg.
When measuring particularly narrow or small work-
pieces with the measuring tool is not possible, use aux-
iliary aids such as a bevel angle or mitre rule, and then
adjust the angle on the measuring tool.
– Recall an already held value by briefly pressing the
"Recall / Hold$ button 9.
Press button 11 to save the measured or recalled spring
angle for the compound mitre. "SPR$ and the current angle
are indicated in the display.
When the angle is greater than 90° yet less than 180°
when pressing button 11, the "SPR$ spring angle is auto-
matically converted as follows:
"SPR$ = 180° – measured or set angle.
"2. CNR$: Storing the Corner Angle
To measure the corner angle, place the fold-out leg and the
base leg flat against the walls, or set a known corner angle
on the measuring tool, or recall a held angle.
Press button 11 again to save the measured or recalled
corner angle for the compound mitre. "CNR$ and the cur-
rent angle are indicated in the display.
"3. MTR$: Determining the Mitre Angle
Press button 11 again. "MTR$ and the calculated mitre angle
for the chop and mitre saw are indicated on the display.
SPR
CNR
MTR
OBJ_BUCH-958-001.book Page 19 Friday, April 17, 2009 10:26 AM

20 | English
1 609 929 T80 | (17.4.09) Bosch Power Tools
4. BVL”: Determining the Bevel Angle
Press button 11 again. BVL” and the calculated bevel angle
for the chop and mitre saw are indicated on the display.
Notes on Compound Mitre” Operating Mode
When the spring angle ( SPR”) or the corner angle
(CNR”) are greater than 180°, the error indication
– – – –” will be indicated on the display after pressing
button 10 for two seconds; afterwards, the measuring tool
will change to the “normal measuring mode”.
The calculated mitre angle MTR” can only be taken over
for chop and mitre saws, for which the setting for vertical
cuts is 0°. When the setting for vertical cuts is 90°, the
angle for the saw must be calculated as follows:
90° – indicated MTR” angle = angle to be set on the saw.
If required, the mitre and bevel angle can be recalled again,
but only as long as button 10 for changing the operating
mode has not been pressed. Press button 11 to recall the
angles. MTR” and the calculated mitre angle are indicated
in the display; after pressing the button once more, 11
BVL” and the bevel angle will be indicated.
Press button 10 less than 1 s to switch back from “com-
pound mitre mode” to “normal measuring mode”.
Maintenance and Service
Maintenance and Cleaning
Keep the measuring tool clean at all times.
Do not immerse the measuring tool into water or other
fluids.
Wipe off debris using a moist and soft cloth. Do not use any
cleaning agents or solvents.
When the measuring tool is exposed to rain for an ex-
tended period, its function may be impaired. However,
after completely drying off, the measuring tool is ready for
operation. No calibration is required.
If the measuring tool should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an authorized after-sales service centre for
Bosch power tools. Do not open the measuring tool your-
self.
In all correspondence and spare parts orders, please always
include the 10-digit article number given on the type plate of
the measuring tool.
After-sales Service and Customer Assistance
Our after-sales service responds to your questions con-
cerning maintenance and repair of your product as well as
spare parts. Exploded views and information on spare
parts can also be found under:
www.bosch-pt.com
Our customer consultants answer your questions con-
cerning best buy, application and adjustment of products
and accessories.
BVL
OBJ_BUCH-958-001.book Page 20 Friday, April 17, 2009 1:20 PM
