Lassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigtundschaltenSiedasMesswerkzeugnach
Gebrauch ab. Andere Personen könnten vomLaserstrahl
geblendet werden.
Umdie automatische Abschaltung zu aktivieren, schalten Sie
das Messwerkzeug aus und wieder ein, oder Sie halten statt-
dessen die Betriebsarten-Taste 5mindestens 3 s lang ge-
drückt.
Signalton deaktivieren
Nach demEinschalten des Messwerkzeugs ist der Signalton
immer aktiviert.
ZumDeaktivierenbzw.AktivierendesSignaltonsdrückenSie
gleichzeitig die Betriebsarten-Taste 5und die Taste Pulsfunk-
tion 3und halten sie mindestens 3 s gedrückt.
Sowohl beimAktivieren als auch beimDeaktivieren ertönen
drei kurze Signaltöne zur Bestätigung.
Betriebsarten
Das Messwerkzeug verfügt über mehrere Betriebsarten, zwi-
schen denen Sie jederzeit wechseln können:
– Erzeugen einer waagrechten Laserebene,
– Erzeugen einer senkrechten Laserebene,
– Erzeugen von zwei senkrechten Laserebenen,
– Erzeugen einer waagrechten Laserebene sowie von zwei
senkrechten Laserebenen.
Nach demEinschalten erzeugt das Messwerkzeug eine waag-
rechte Laserebene. Umdie Betriebsart zu wechseln, drücken
Sie die Betriebsarten-Taste 5.
Alle Betriebsarten können sowohl mit als auch ohne Nivellier-
automatik gewählt werden.
Pulsfunktion

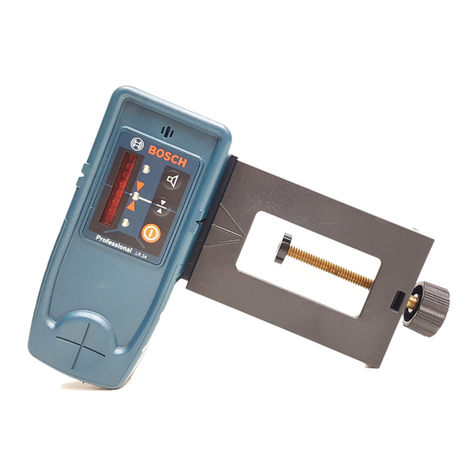

Für das Arbeiten mit demLaserempfänger 17 muss – unab-
hängig von der gewählten Betriebsart – die Pulsfunktion akti-
viert werden.
In der Pulsfunktion blinken die Laserlinien mit sehr hoher Fre-
quenz und werden dadurch für den Laserempfänger 17 auf-
findbar.
ZumEinschalten der Pulsfunktion drücken Sie die Taste 3.
Bei eingeschalteter Pulsfunktion leuchtet die Anzeige 4grün.
Für das menschliche Auge ist die Sichtbarkeit der Laserlinien
bei eingeschalteter Pulsfunktion verringert. Für Arbeiten
ohne Laserempfänger schalten Sie deshalb die Pulsfunktion
durch erneutes Drücken der Taste 3aus. Bei ausgeschalteter
Pulsfunktion erlischt die Anzeige 4.
Nivellierautomatik
Arbeiten mit Nivellierautomatik
Stellen Sie das Messwerkzeug auf eine waagerechte, feste
Unterlage, befestigen Sie es auf der Halterung 19 oder dem
Stativ 22.
SchiebenSiefürArbeitenmitNivellierautomatikdenEin-/Aus-
schalter 7in Position „ on“.
Die Nivellierautomatik gleicht Unebenheiten innerhalb des
Selbstnivellierbereiches von ±4° automatisch aus. Die Nivel-
lierung ist abgeschlossen, sobald sich die Laserlinien nicht
mehr bewegen.
Ist die automatische Nivellierung nicht möglich, z.B. weil die
Standfläche des Messwerkzeugs mehr als 4° von der Waage-
rechten abweicht, beginnen die Laserlinien in schnellemTakt
zu blinken. Bei aktiviertemSignalton ertönt für maximal 30 s
ein Signalton in schnellemTakt. Innerhalb von 10 s nach dem
Einschalten ist dieser Alarmdeaktiviert, umdas Einrichten
des Messwerkzeugs zu ermöglichen.
Stellen Sie das Messwerkzeug waagerecht auf und warten
Siedie Selbstnivellierungab.SobaldsichdasMesswerkzeug
innerhalb des Selbstnivellierbereiches von ±4° befindet,
leuchten die Laserstrahlen dauerhaft und der Signalton wird
abgeschaltet.
Bei Erschütterungen oder Lageänderungen während des
Betriebs wird das Messwerkzeug automatisch wieder einni-
velliert. Überprüfen Sie nach einer erneuten Nivellierung die
Position der waagrechten bzw. senkrechten Laserlinie in
Bezug auf Referenzpunkte, umFehler zu vermeiden.
Arbeiten ohne Nivellierautomatik
Schieben Sie für Arbeiten ohne Nivellierautomatik den
Ein-/Ausschalter 7in Position „on“. Bei ausgeschalteter
Nivellierautomatik leuchtet die Anzeige 6rot und für 30 s
blinken die Laserlinien in langsamemTakt.
Bei abgeschalteter Nivellierautomatik können Sie das Mess-
werkzeugfreiin der Hand halten oder auf eine geneigte Unter-
lage stellen. Die Laserlinien verlaufen nicht mehr zwingend
senkrecht zueinander.
Nivelliergenauigkeit
Genauigkeitseinflüsse
Den größten Einfluss übt die Umgebungstemperatur aus.
Besonders vomBoden nach oben verlaufende Temperatur-
unterschiede können den Laserstrahl ablenken.
Da die Temperaturschichtung in Bodennähe amgrößten ist,
solltenSiedasMesswerkzeugab einer Messstrecke von20 m
immer auf einemStativ montieren. Stellen Sie das Messwerk-
zeug außerdemnach Möglichkeit in der Mitte der Arbeitsflä-
che auf.
Neben äußeren Einflüssen können auch gerätespezifische
Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichun-
gen führen. Überprüfen Sie deshalb vor jedemArbeitsbeginn
die Genauigkeit des Messwerkzeugs.
Überprüfen Sie jeweils zuerst die Nivelliergenauigkeit der
waagrechten Laserlinie und danach die Nivelliergenauigkeit
der senkrechten Laserlinien.
Solltedas MesswerkzeugbeieinerderPrüfungen die maximale
Abweichung überschreiten, dann lassen Sie es von einem
Bosch-Kundendienst reparieren.
