Deutsch | 7
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten, um mit
dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden Anweisun-
gen verwendet wird, können die integrierten Schutzvorkehrun-
gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-
schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-
SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS
MIT.
uVorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein-
richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann
dies zu gefährlicher Strahlungsexposition führen.
uDas Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar-
stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
uIst der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle-
ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in
Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-
cken Sie nicht selbst in den direkten oder reflektierten Laser-
strahl. Dadurch können Sie Personen blenden, Unfälle verursachen
oder das Auge schädigen.
uFalls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der
Kopf sofort aus dem Strahl zu bewegen.
uNehmen Sie keine Änderungen an der Lasereinrichtung vor.
uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille
dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser-
strahlung.
uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver-
kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

8 | Deutsch
uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Messwerkzeuges erhalten bleibt.
uLassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie
könnten unbeabsichtigt Personen blenden.
uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,
in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-
zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Produkt- und Leistungsbeschreibung
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abstän-
den und zum Berechnen von Flächen und Volumina.
Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des
Messwerkzeugs auf der Grafikseite.
(1) Display
(2) Messtaste [ ]
(3) Minustaste [−]
(4) Funktionstaste [Func]
(5) Ein-Aus-Taste [ ]
(6) Plustaste [+]
(7) Batteriefachdeckel
(8) Arretierung des Batteriefachdeckels
(9) Seriennummer
(10) Laser-Warnschild
(11) Empfangslinse
(12) Ausgang Laserstrahlung
(13) Laser-ZieltafelA)
1 609 92A 5DX | (27.01.2020) Bosch Power Tools

Deutsch | 9
(14) Laser-SichtbrilleA)
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das
vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Anzeigenelemente
(a) Laser eingeschaltet
(b) Temperaturwarnung
(c) Batteriewarnung
(d) Wert
(e) Maßeinheit
(f) Messfunktionen
Längenmessung
Dauermessung
Flächenmessung
Volumenmessung
Einfache Pythagorasmessung
(g) Speicherwertanzeige
(h) Fehleranzeige „Error“
Technische Daten
Digitaler Laser-Entfernungsmesser GLM 40
Sachnummer 3601K7290.
Messbereich (typisch) 0,15–40 mA)
Messbereich (typisch, ungünstige Bedingungen) 20 mB)
Messgenauigkeit (typisch) ±1,5 mmA)
Messgenauigkeit (typisch, ungünstige Bedingungen) ±3,0 mmB)
Kleinste Anzeigeneinheit 1 mm
Betriebstemperatur –10°C ...+45°C
Lagertemperatur –20°C ...+70°C
Relative Luftfeuchte max. 90 %
Max. Einsatzhöhe über Bezugshöhe 2000 m
Verschmutzungsgrad entsprechend IEC61010-1 2C)
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

10 | Deutsch
Digitaler Laser-Entfernungsmesser GLM 40
Laserklasse 2
Lasertyp 650 nm, < 1mW
Durchmesser Laserstrahl (bei 25°C) ca.
– in 10m Entfernung 9mmD)
– in 40m Entfernung 36mmD)
Abschaltautomatik nach ca.
– Laser 20 s
– Messwerkzeug (ohne Messung) 5 min
Gewicht entsprechend EPTA-Procedure 01:2014 0,09 kg
Maße 105 x 41 x 24 mm
Schutzart IP 54 (staub- und
spritzwassergeschutzt)E)
Batterien
Akkuzellen
2 x 1,5 V LR03 (AAA)
2 x 1,2 V HR03 (AAA)
Einzelmessungen pro Batteriesatz 5000
Einstellung Maßeinheit m, ft, in
Einstellung Ton ●
A) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels
(z.B. eine weiß gestrichene Wand), schwache Hintergrundbeleuchtung und 25°C Betriebstem-
peratur. Zusätzlich ist mit einem Einfluss von ± 0,05mm/m zu rechnen.
B) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für geringes Reflexionsvermögen des Ziels
(z.B. ein schwarzer Karton), starke Hintergrundbeleuchtung und – 10°C bis +45°C Betriebs-
temperatur. Zusätzlich ist mit einem Einfluss von ±0,15mm/m zu rechnen.
C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-
hende durch Betauung verursachte Leitfähigkeit erwartet wird.
D) Die Breite der Laserlinie ist abhängig von der Oberflächenbeschaffenheit und von Umgebungs-
bedingungen.
E) ausgenommen Batteriefach
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (9) auf dem Typen-
schild.
1 609 92A 5DX | (27.01.2020) Bosch Power Tools

Deutsch | 11
Montage
Batterien einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien
oder Akkus empfohlen.
Mit 1,2-V-Akkus sind eventuell weniger Messungen möglich als mit 1,5-V-Batterien.
Zum Öffnen des Batteriefachdeckels (7) drücken Sie die Arretierung (8) und nehmen
den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf
die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.
Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens 100
Einzelmessungen möglich. Wenn das Batteriesymbol blinkt, müssen Sie die Batterien
bzw. Akkuzellen auswechseln. Messungen sind nicht mehr möglich.
Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien
oder Akkus eines Herstellers und mit gleicher Kapazität.
uNehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es län-
gere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung
korrodieren und sich selbst entladen.
Betrieb
Inbetriebnahme
uLassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten
Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser-
strahl geblendet werden.
uSchützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
uSetzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur-
schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie
das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be-
vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan-
kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
uVermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.Nach starken äu-
ßeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer
eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung der Ent-
fernungsmessung“, Seite18).
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

12 | Deutsch
Ein-/Ausschalten
– Zum Einschalten des Messwerkzeugs und des Lasers drücken Sie kurz auf die Mes-
staste (2) [ ].
– Zum Einschalten des Messwerkzeugs ohne Laser drücken Sie kurz auf die Ein-Aus-Tas-
te (5) [ ].
uRichten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht
selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Zum Ausschalten des Messwerkzeugs halten Sie die Ein-Aus-Taste (5) [ ] gedrückt.
Beim Ausschalten des Messwerkzeugs bleiben die im Speicher befindlichen Werte erhal-
ten.
Messvorgang (siehe BildA)
Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmessung.
Andere Messfunktionen können Sie durch mehrmaliges Drücken der Taste (4) [Func]
einstellen (siehe „Messfunktionen“, Seite13).
Die Bezugsebene für die Messung ist immer die Hinterkante des Messwerkzeugs.
Legen Sie das Messwerkzeug an den gewünschten Startpunkt der Messung (z.B. Wand)
an.
Hinweis: Wurde das Messwerkzeug mit der Ein-Aus-Taste (5)[ ] eingeschaltet,
drücken Sie kurz auf die Messtaste (2)[ ] um den Laser einzuschalten.
Drücken Sie zum Auslösen der Messung kurz auf die Messtaste (2)[ ]. Danach wird der
Laserstrahl ausgeschaltet. Zum Wiedereinschalten des Laserstrahls drücken Sie kurz auf
die Messtaste (2)[ ]. Drücken Sie zum Auslösen einer weiteren Messung erneut kurz
auf die Messtaste (2)[ ].
uRichten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht
selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
In der Funktion Dauermessung beginnt die Messung sofort beim Einschalten der Funkti-
on.
Hinweis: Der Messwert erscheint typischerweise innerhalb von 0,5s und spätestens
nach 4s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhältnissen
und den Reflexionseigenschaften der Zielfläche. Nach Beendigung der Messung wird der
Laserstrahl automatisch abgeschaltet.
1 609 92A 5DX | (27.01.2020) Bosch Power Tools

Deutsch | 13
Messfunktionen
Längenmessung
Drücken Sie für Längenmessungen mehrmals die Taste (4) [Func] bis im Display (1) die
Anzeige für Längenmessung erscheint.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste (2) [ ].
Drücken Sie zum Messen kurz auf die Messtaste (2) [ ]. Der Mess-
wert wird unten im Display angezeigt.
Wiederholen Sie die oben genannten Schritte für jede weitere Mes-
sung. Die letzten 3 Messwerte werden im Display angezeigt. Der letz-
te Messwert steht unten im Display, der vorletzte Messwert darüber
usw.
Dauermessung
Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei
der Messwert ca. alle 0,5 s aktualisiert wird. Sie können sich z.B. von einer Wand bis
zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar.
Drücken Sie für Dauermessungen mehrmals die Taste (4) [Func] bis im Display (1) die
Anzeige für Dauermessung erscheint.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste (2) [ ].
Bewegen Sie das Messwerkzeug so lange, bis die gewünschte Entfernung unten im Dis-
play angezeigt wird.
Durch kurzes Drücken der Messtaste (2) [ ] beenden Sie die Dauer-
messung. Der letzte Messwert wird unten im Display angezeigt.
Die Dauermessung schaltet nach 5 min automatisch ab.
Flächenmessung
Drücken Sie für Flächenmessungen mehrmals die Taste (4) [Func] bis im Display (1) die
Anzeige für Flächenmessung erscheint.
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

14 | Deutsch
Messen Sie anschließend Breite und Länge nacheinander wie bei einer Längenmessung.
Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Die zu messende
Strecke blinkt in der Anzeige für Flächenmessung .
Der erste Messwert wird oben im Display angezeigt.
Nach Abschluss der zweiten Messung wird die Fläche automatisch er-
rechnet und angezeigt. Das Endergebnis steht unten im Display, die
Einzelmesswerte darüber.

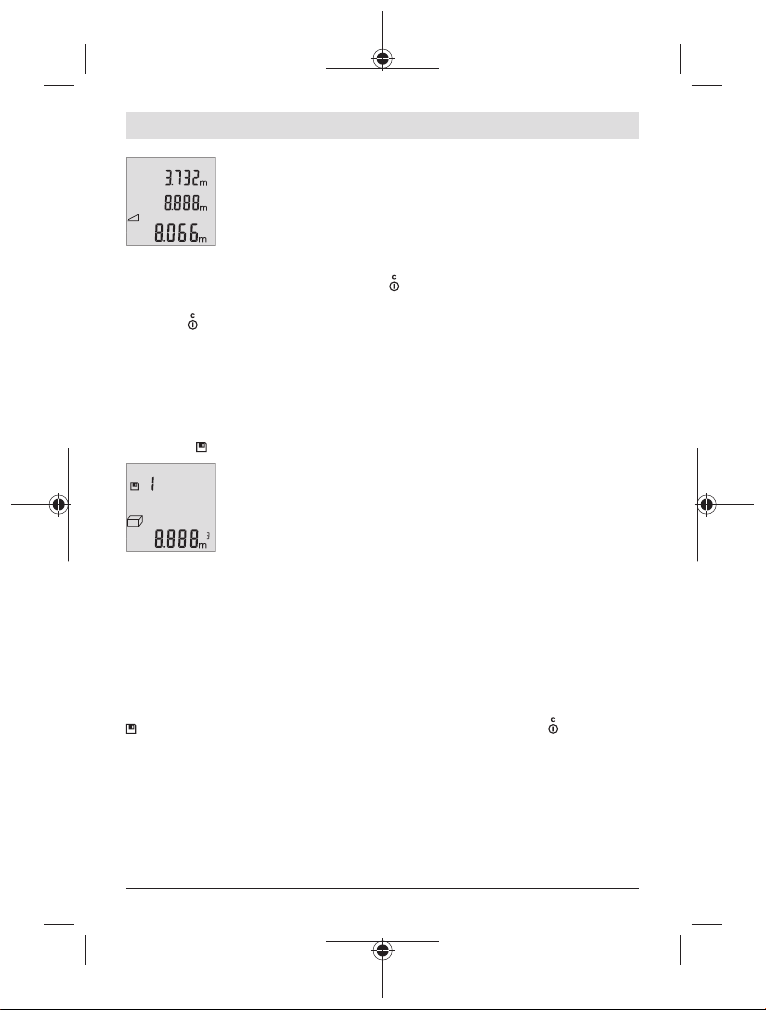

Volumenmessung
Drücken Sie für Volumenmessungen mehrmals die Taste (4) [Func] bis im Display (1)
die Anzeige für Volumenmessung erscheint.
Messen Sie anschließend Breite, Länge und Tiefe nacheinander wie bei einer Längen-
messung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet. Die zu
messende Strecke blinkt in der Anzeige für Volumenmessung .
Der erste Messwert wird oben im Display angezeigt, der zweite Mess-
wert darunter. Nach Abschluss der dritten Messung wird die berech-
nete Fläche aus beiden vorherigen Messungen oben im Display ange-
zeigt.
Das Endergebnis der Volumenmessung steht unten im Display, der
letzte Messwert darüber.
Einfache Pythagorasmessung (siehe BildB)
Die indirekte Höhenmessung dient zum Ermitteln von Entfernungen, die nicht direkt zu
messen sind, weil ein Hindernis den Strahlengang behindern wurde oder keine Zielfläche
als Reflektor zur Verfugung steht. Korrekte Ergebnisse werden nur dann erreicht, wenn
die bei der jeweiligen Messung geforderten rechten Winkel exakt eingehalten werden
(Satz des Pythagoras).
Drücken Sie für einfache Pythagorasmessungen mehrmals die Taste (4) [Func] bis im
Display (1) die Anzeige für die einfache Pythagorasmessung erscheint.
Achten Sie darauf, dass zwischen der gesuchten Strecke (Höhe) und der horizontalen
Strecke (Tiefe) ein rechter Winkel vorhanden ist! Messen Sie anschließend Tiefe und Dia-
gonale nacheinander wie bei einer Längenmessung. Zwischen den zwei Messungen
bleibt der Laserstrahl eingeschaltet. Die zu messende Strecke blinkt in der Anzeige für
die einfache Pythagorasmessung .
1 609 92A 5DX | (27.01.2020) Bosch Power Tools

Deutsch | 15
Der erste Messwert wird oben im Display angezeigt.
Nach Abschluss der zweiten Messung wird die Höhe automatisch er-
rechnet und angezeigt. Das Endergebnis steht unten im Display, die
Einzelmesswerte darüber.
Messwerte löschen
Durch kurzes Drücken der Ein-Aus-Taste (5) [ ] können Sie in allen Messfunktionen den
zuletzt ermittelten Messwert löschen. Durch mehrmaliges kurzes Drücken der Ein-Aus-
Taste (5) [ ] werden die Messwerte in umgekehrter Reihenfolge gelöscht.
Speicherfunktionen
Speicherwertanzeige
Maximal 10 Werte (Messwerte oder Endergebnisse) sind abrufbar.
Drücken Sie zur Speicherwertanzeige mehrmals die Taste (4) [Func] bis im Display (1)
das Symbol angezeigt wird.
Oben im Display wird die Nummer des Speicherwerts angezeigt, un-
ten der zugehörige Speicherwert und links die zugehörige Messfunk-
tion.
Drücken Sie die Taste (6) [+], um vorwärts durch die gespeicherten
Werte zu blättern.
Drücken Sie die Taste (3) [–], um rückwärts durch die gespeicherten Werte zu blättern.
Ist kein Wert im Speicher verfügbar wird unten im Display „0.000“ und oben „0“ ange-
zeigt.
Der älteste Wert befindet sich auf Position 1 im Speicher, der neueste Wert auf Position
10 (bei 10 verfügbaren Speicherwerten). Beim Speichern eines weiteren Wertes wird
immer der älteste Wert im Speicher gelöscht.
Speicher löschen
Zum Löschen des Speicherinhalts drücken Sie die Taste (4) [Func], sodass das Symbol
im Display erscheint. Dann drücken Sie kurz auf die Ein-Aus-Taste (5) [ ] um den an-
gezeigten Wert zu löschen.
Wird das Messwerkzeug während der Speicherfunktion ausgeschaltet, wird der im Dis-
play angezeigte Speicherwert gelöscht.
Werte addieren/subtrahieren
Messwerte oder Endergebnisse können addiert oder subtrahiert werden.
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

16 | Deutsch
Werte addieren
Folgendes Beispiel beschreibt die Addition von Flächen:
Ermitteln Sie eine Fläche gemäß Abschnitt (siehe „Flächenmessung“, Seite13).
Drücken Sie die Taste (6) [+]. Die berechnete Fläche wird im Display
angezeigt, und das Symbol „+“ blinkt.
Drücken Sie die Messtaste (2) [ ], um eine weitere Flächenmessung
zu starten. Ermitteln Sie die Fläche gemäß Abschnitt (siehe „Flächen-
messung“, Seite13).
Drücken Sie die Taste (6) [+], um die Summe zu ermitteln. Das End-
ergebnis wird unten im Display angezeigt.
Zum Verlassen der Addition drücken Sie die Taste (4) [Func].
Werte subtrahieren
Zur Subtraktion von Werten drücken Sie die Taste (3) [–]. Das weitere Vorgehen ist ana-
log zu „Werte addieren“.

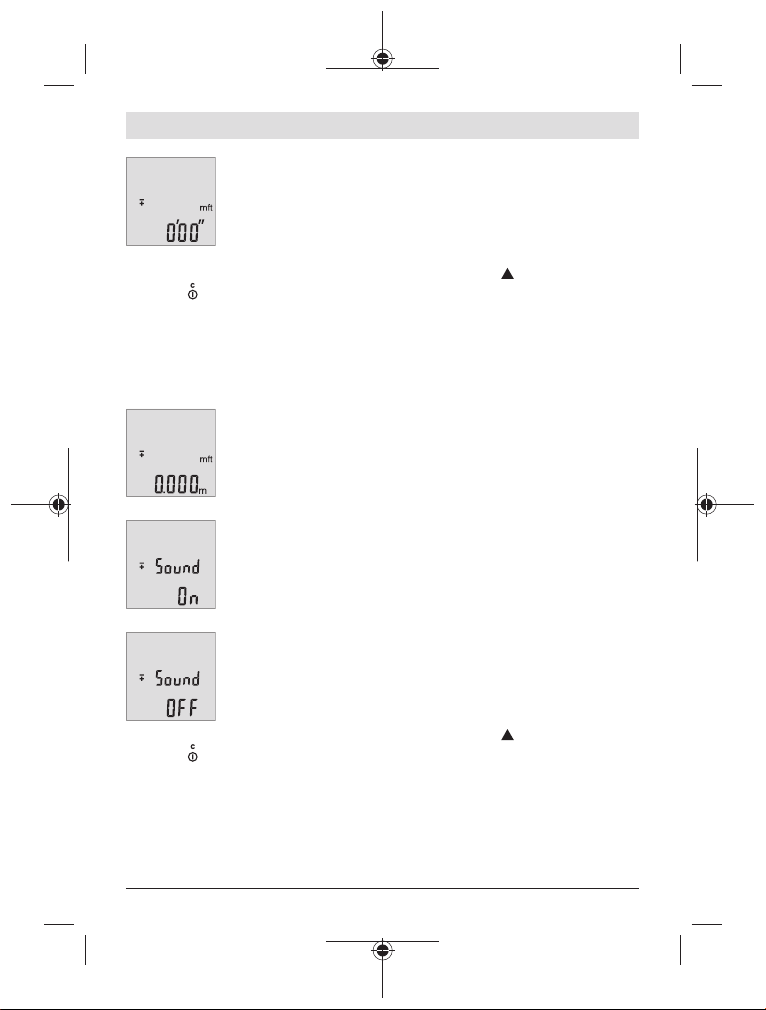

Maßeinheit wechseln
Grundeinstellung ist die Maßeinheit „m“ (Meter).
Schalten Sie das Messwerkzeug ein.
Halten Sie die Taste (4) [Func] gedrückt bis „“ und „mft“ im Display blinken. Unten im
Display wird „0.000m“ angezeigt.
Drücken Sie die Taste (6) [+] oder die Taste (3) [–], um die Maßein-
heit zu wechseln. Unten im Display wird „0.000ft“ angezeigt.
1 609 92A 5DX | (27.01.2020) Bosch Power Tools

Deutsch | 17
Drücken Sie die Taste (6) [+] oder die Taste (3) [–], um nochmals
die Maßeinheit zu wechseln. Unten im Display wird „0'00''“ ange-
zeigt.
Zum Verlassen des Menüpunktes drücken Sie die Messtaste (2) [ ] oder die Ein-Aus-
Taste (5) [ ]. Nach dem Ausschalten des Messwerkzeugs bleibt die gewählte Einstellung
gespeichert.
Ton ein-/ausschalten
In der Grundeinstellung ist der Ton eingeschaltet.
Schalten Sie das Messwerkzeug ein.
Halten Sie die Taste (4) [Func] gedrückt bis „“ und „mft“ im Dis-
play blinken. Unten im Display wird „0.000m“ angezeigt.
Halten Sie die Taste (4) [Func] gedrückt bis „“ und „Sound“ im Dis-
play blinken. Unten im Display wird „On“ angezeigt.
Drücken Sie die Taste (6) [+] oder die Taste (3) [–], um den Ton aus-
zuschalten. Unten im Display wird „OFF“ angezeigt.
Zum Einschalten des Tons drücken Sie nochmals auf die Taste (6)
[+] oder Taste (3) [–].
Zum Verlassen des Menüpunktes drücken Sie die Messtaste (2) [ ] oder die Ein-Aus-
Taste (5) [ ]. Nach dem Ausschalten des Messwerkzeugs bleibt die gewählte Einstellung
gespeichert.
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

18 | Deutsch
Displaybeleuchtung
Die Displaybeleuchtung ist dauerhaft eingeschaltet. Erfolgt kein Tastendruck, wird die
Displaybeleuchtung nach ca. 10Sekunden zur Schonung der Batterien/Akkus gedimmt.
Nach ca. 30Sekunden ohne Tastendruck erlischt die Displaybeleuchtung.
Arbeitshinweise
Allgemeine Hinweise
Die Empfangslinse (11) und der Ausgang der Laserstrahlung (12) dürfen bei einer Mes-
sung nicht abgedeckt sein.
Das Messwerkzeug darf während einer Messung nicht bewegt werden. Legen Sie des-
halb das Messwerkzeug möglichst an eine feste Anschlag- oder Auflagefläche an.
Einflüsse auf den Messbereich
Der Messbereich hängt von den Lichtverhältnissen und den Reflexionseigenschaften der
Zielfläche ab. Verwenden Sie zur besseren Sichtbarkeit des Laserstrahls bei starkem
Fremdlicht die Laser-Sichtbrille (14) (Zubehör) und die Laser-Zieltafel (13) (Zubehör),
oder schatten Sie die Zielfläche ab.
Einflüsse auf das Messergebnis
Aufgrund physikalischer Effekte kann nicht ausgeschlossen werden, dass es beim Mes-
sen auf verschiedenen Oberflächen zu Fehlmessungen kommt. Dazu zählen:
– transparente Oberflächen (z.B. Glas, Wasser),
– spiegelnde Oberflächen (z.B. poliertes Metall, Glas),
– poröse Oberflächen (z.B. Dämmmaterialien)
– strukturierte Oberflächen (z.B. Rauputz, Naturstein).
Verwenden Sie gegebenenfalls auf diesen Oberflächen die Laser-Zieltafel (13) (Zube-
hör).
Fehlmessungen sind außerdem auf schräg anvisierten Zielflächen möglich.
Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder indirekt emp-
fangene Reflexionen den Messwert beeinflussen.
Genauigkeitsüberprüfung der Entfernungsmessung
Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen:
– Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis 10m Länge, de-
ren Länge Ihnen exakt bekannt ist (z.B. Raumbreite, Türöffnung). Die Messung sollte
unter günstigen Bedingungen durchgeführt werden, d.h. die Messstrecke sollte im In-
nenraum liegen und die Zielfläche der Messung sollte glatt und gut reflektierend sein.
– Messen Sie die Strecke 10-mal hintereinander.
1 609 92A 5DX | (27.01.2020) Bosch Power Tools

Deutsch | 19
Die Abweichung der Einzelmessungen vom Mittelwert darf maximal ±4mm auf der ge-
samten Messstrecke bei günstigen Bedingungen betragen. Protokollieren Sie die Mes-
sungen, um zu einem späteren Zeitpunkt die Genauigkeit vergleichen zu können
Fehler – Ursachen und Abhilfe
Ursache Abhilfe
Temperaturwarnung (b) blinkt, Messung nicht möglich
Messwerkzeug ist außerhalb der Betriebs-
temperatur von –10°C bis +45°C. Abwarten, bis das Messwerkzeug Betriebs- temperatur erreicht
Anzeige „Error“ im Display
Zielfläche reflektiert zu stark (z.B. Spiegel)
bzw. zu schwach (z.B. schwarzer Stoff),
oder Umgebungslicht ist zu stark.
Laser-Zieltafel (13) (Zubehör) verwenden
Ausgang Laserstrahlung (12) bzw. Emp-
fangslinse (11) sind beschlagen (z.B.
durch schnellen Temperaturwechsel).
Mit weichem Tuch Ausgang Laserstrahlung
(12) bzw. Empfangslinse (11) trockenrei-
ben
Messergebnis unplausibel
Zielfläche reflektiert nicht eindeutig (z.B.
Wasser, Glas). Zielfläche abdecken
Ausgang Laserstrahlung (12) bzw. Emp-
fangslinse (11) ist verdeckt.
Ausgang Laserstrahlung (12) bzw. Emp-
fangslinse (11) freihalten
Hindernis im Verlauf des Laserstrahls Laserpunkt muss komplett auf Zielfläche
liegen.
Die Anzeige bleibt unverändert oder das Messwerkzeug reagiert unerwartet auf
Tastendruck
Fehler in der Software Entnehmen Sie die Batterien und starten
Sie das Messwerkzeug nach Wiedereinle-
gen erneut.
Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt
festgestellt, blinken alle Anzeigen im Display. In diesem Fall, oder wenn die oben genann-
ten Abhilfemaßnahmen einen Fehler nicht beseitigen können, führen Sie das Messwerk-
zeug über Ihren Händler dem Bosch-Kundendienst zu.
Bosch Power Tools 1 609 92A 5DX | (27.01.2020)

20 | Deutsch
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie
keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse (11) mit der gleichen Sorgfalt, mit der Brille
oder Linse eines Fotoapparats behandelt werden müssen.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so-
wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk-
ten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli-
ge Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel-
den.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
1 609 92A 5DX | (27.01.2020) Bosch Power Tools
