Bosch GLM 50 C Professional User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 48U (2017.12) O / 567
11.430 m
10.160 m
8.890
0.0°
m
m
7.620
GLM 50 C Professional
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar
fa
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
OBJ_DOKU-44928-005.fm Page 1 Monday, December 18, 2017 12:16 PM

2|
1 609 92A 48U | (18.12.17) Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . .Seite 9
English. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . . . . .Page 27
Français .. . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . ..Page 46
Español . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . . . . . . . . Página 65
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . Página 85
Italiano . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . Pagina 104
Nederlands . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . . . . . Pagina 123
Dansk . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . .. . . . Side 140
Svenska. . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. Sida 156
Norsk. . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . . . . . . . Side 172
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. Sivu 188
Ελληνικά . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . .. . .Σελίδα 204
Türkçe . . . . . . . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . Sayfa 222
Polski. . . . . . . . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . Strona 242
Česky. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . . . . . . . . .Strana 260
Slovensky . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . . . . . Strana 276
Magyar. . . . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . . .Oldal 293
Русский . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . .Страница 311
Українська . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . Сторінка 333
Қазақша . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . . . . . Бет 352
Română. . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . Pagina 370
Български. . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . .Страница 387
Македонски . . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . Страна 406
Srpski . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . . . Strana 424
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . Stran 441
Hrvatski. . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. Stranica 457
Eesti . . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . Lehekülg 474
Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .Lappuse 491
Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .Puslapis 509
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 545
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 563
. . . . . . . . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . I
OBJ_BUCH-2450-006.book Page 2 Monday, December 18, 2017 12:17 PM

1 609 92A 48U | (18.12.17) Bosch Power Tools
3|
GLM250 VF
Professional
GLM50 C
Professional
16
10
11.430 m
10.160 m
8.890
0.0°
m
m7.620
11.430 m
10.160 m
8.890
0.0°
m
m7.620
ft/m
CAL
12
11
9
15
5432
1
14 13
678
f i
GLM 50 C
f
g
h
e
a b c d
OBJ_BUCH-2450-006.book Page 3 Monday, December 18, 2017 12:17 PM

1 609 92A 48U | (18.12.17) Bosch Power Tools
4|
X
1
1
11.430 m
10.160 m
8.890
0.0°
m
m7.620
11.430 m
10.160 m
8.890
0.0°
m
m7.620
11.430 m
10.160 m
8.890
0.0°
m
m7.620
B
A
OBJ_BUCH-2450-006.book Page 4 Monday, December 18, 2017 12:17 PM

5|
1 609 92A 48U | (18.12.17) Bosch Power Tools
D
C
X
1
1
1
2
X
1
2
OBJ_BUCH-2450-006.book Page 5 Monday, December 18, 2017 12:17 PM

6|
1 609 92A 48U | (18.12.17) Bosch Power Tools
SET
Func
0.500 m
m
0.500m2x
1.000
H
L3
L2
L1
1
2
3
1x 0,5 m
2x 0,5 m
F
E
OBJ_BUCH-2450-006.book Page 6 Monday, December 18, 2017 12:17 PM

| 7
Bosch Power Tools 1 609 92A 48U | (18.12.17)
11.430 m
10.160m
8.890
0.0°
m
m
7.620
11.430 m
10.160m
8.890
0.0°
m
m
7.620
11.430 m
10.160 m
8.890
0.0°
m
m7.620
180°
90°
180°
180º
90º 180º
G
OBJ_BUCH-2450-006.book Page 7 Monday, December 18, 2017 12:17 PM

8|
1 609 92A 48U | (18.12.17) Bosch Power Tools

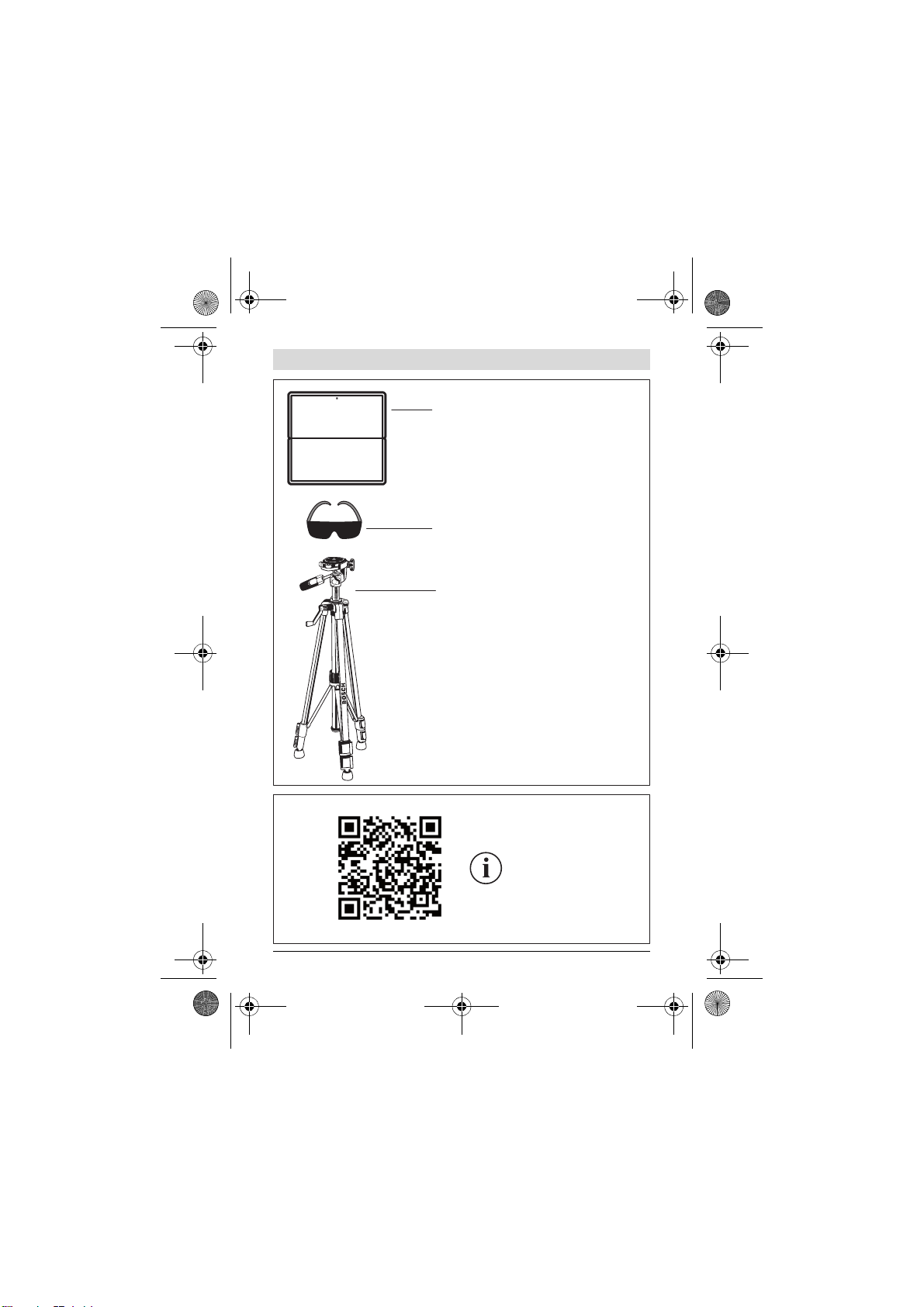

1 608 M00 05B
17
2 607 001 391
18
BT 150
0 601 096 B00
19
GLM 50 C Professional
OBJ_BUCH-2450-006.book Page 8 Monday, December 18, 2017 12:17 PM

Deutsch | 9
Bosch Power Tools 1 609 92A 48U | (18.12.17)
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten, um mit
dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden Anweisun-
gen verwendet wird, können die integrierten Schutzvorkehrun-
gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-
schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE
ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESS-
WERKZEUGS MIT.
Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justier-
einrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden,
kann dies zu gefährlicher Strahlungsexposition führen.

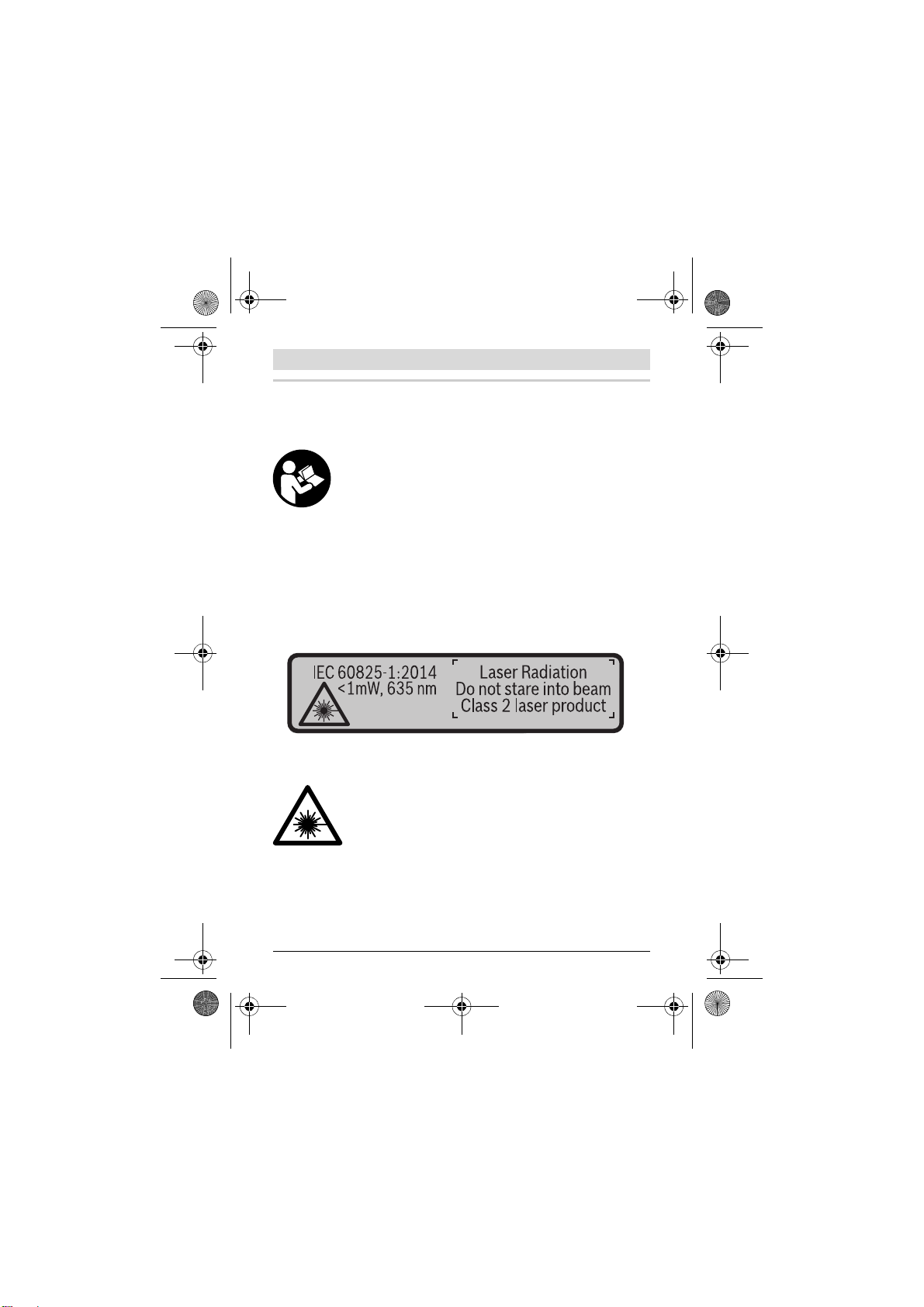

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstel-
lung des Messwerkzeugs auf der Grafikseite mit Nummer 12 gekennzeich-
net).
Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben
Sieihnvorder ersten Inbetriebnahme mit dem mitgeliefertenAufkleber in Ih-
rer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und
blicken Sie nicht selbst in den direkten oder reflektierten La-
serstrahl. Dadurch können Sie Personen blenden, Unfälle verursa-
chen oder das Auge schädigen.
Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und
der Kopf sofort aus dem Strahl zu bewegen.
Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
OBJ_BUCH-2450-006.book Page 9 Monday, December 18, 2017 12:17 PM

10 | Deutsch
1 609 92A 48U | (18.12.17) Bosch Power Tools
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbril-
le dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der
Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßen-
verkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermin-
dert die Farbwahrnehmung.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit
des Messwerkzeuges erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen.
Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im
Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe
entzünden.
Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth®kann eine
Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte
(z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädi-
gung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausge-
schlossen werden. Verwenden Sie das Messwerkzeug mit Bluetooth®nicht in
der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Ge-
bieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das
Messwerkzeug mit Bluetooth®nicht in Flugzeugen. Vermeiden Sie den Be-
trieb über einen längeren Zeitraum in direkter Körpernähe.
Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene
Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung die-
ser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt
unter Lizenz.
Produkt- und Leistungsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und
lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Ab-
ständen, Neigungen und zum Berechnen von Flächen und Volumina.
Die Messergebnisse können über Bluetooth® zu anderenGerätenübertragenwerden.
OBJ_BUCH-2450-006.book Page 10 Monday, December 18, 2017 12:17 PM

Deutsch | 11
Bosch Power Tools 1 609 92A 48U | (18.12.17)
Technische Daten
Digitaler Laser-Entfernungsmesser GLM 50 C
Sachnummer 3601K72C..
Messbereich (typisch) 0,05–50 mA)
Messbereich (typisch, ungünstige Bedingun-
gen) 20 mB)
Messgenauigkeit (typisch) ±1,5mmA)
Messgenauigkeit (typisch, ungünstige Bedin-
gungen) ±3,0mmB)
Kleinste Anzeigeneinheit 0,5 mm
Indirekte Entfernungsmessung und Libelle
Messbereich 0°–360°(4x90°)
Neigungsmessung
Messbereich 0°–360°(4x90°)
Messgenauigkeit (typisch) ±0,2°C)/D)
Kleinste Anzeigeneinheit 0,1°
Allgemein
Betriebstemperatur –10 °C...+45 °CE)
Lagertemperatur –20 °C...+70 °C
Relative Luftfeuchte max. 90 %
Laserklasse 2
Lasertyp 635 nm, <1 mW
Durchmesser Laserstrahl (bei 25 °C) ca.
– in 10 m Entfernung
– in 50 m Entfernung 9mmD)
45 mmD)
Abschaltautomatik nach ca.
–Laser
– Messwerkzeug (ohne Messung) 20 s
5minH)
Gewicht entsprechend EPTA-Procedure
01:2014 0,10 kg
Maße 106x45x24mm
Schutzart IP 54 (staub- und
spritzwassergeschützt)F)
OBJ_BUCH-2450-006.book Page 11 Monday, December 18, 2017 12:17 PM

12 | Deutsch
1 609 92A 48U | (18.12.17) Bosch Power Tools

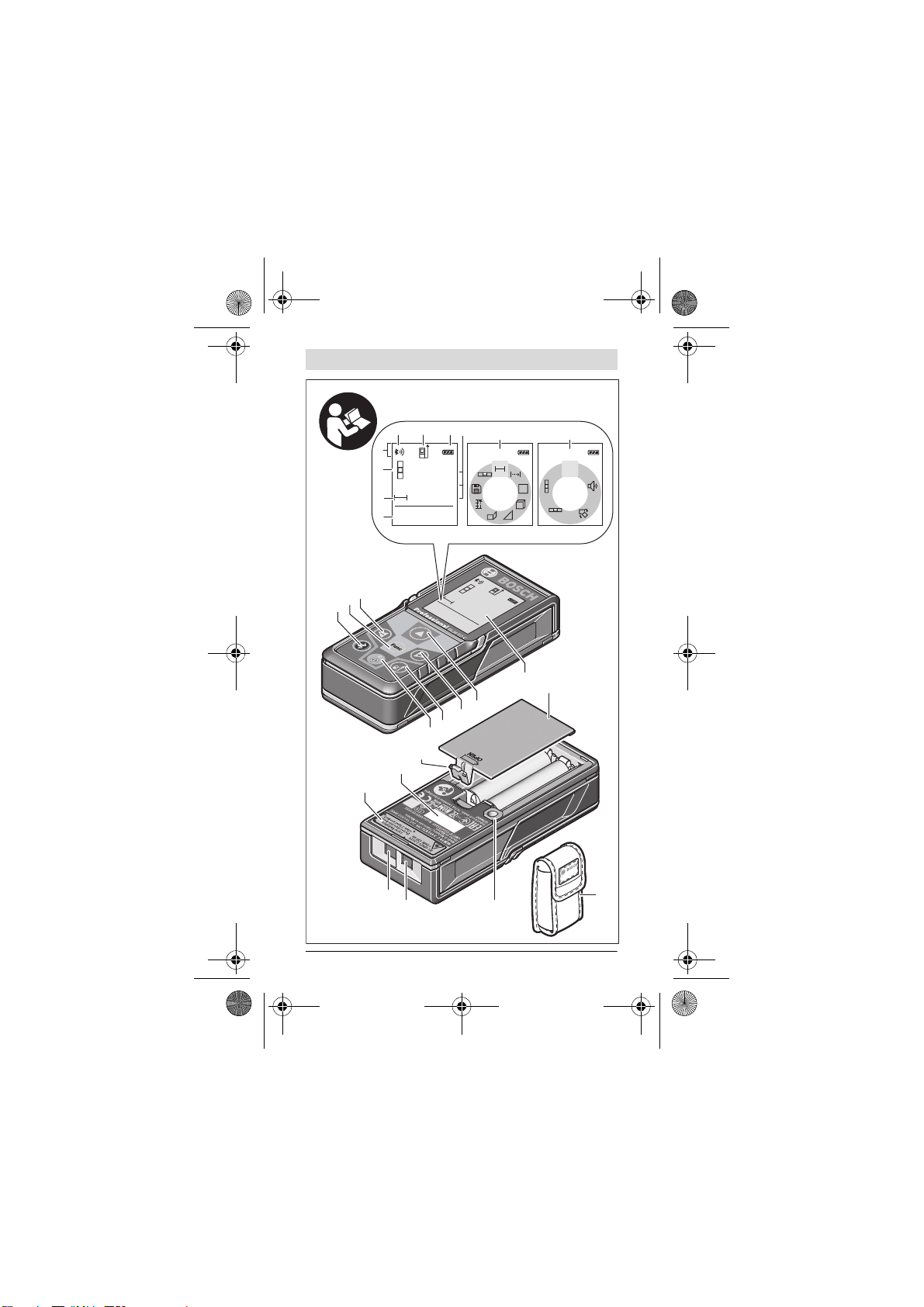

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung
des Messwerkzeugs auf der Grafikseite.
1Display
2Messtaste[ ]
3Plustaste[+]
4Taste Wahl der Bezugsebene
5Ein-Aus-Taste[ ]
6Bluetooth®-Taste
Batterien 2x1,5VLR03(AAA)
Akkuzellen 2 x 1,2 V HR03 (AAA)
Einstellung Maßeinheit m, ft, in
Datenübertragung
Bluetooth®Bluetooth® 4.0
(Classic und Low Energy)G)
Betriebsfrequenzband 2402 – 2480MHz
Max. Sendeleistung 2,5 mW
A) Bei Messung ab Vorderkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels
(z.B. eine weiß gestrichene Wand), schwache Hintergrundbeleuchtung und 25 °C Betriebstempe-
ratur. Zusätzlich ist mit einer Abweichung von ± 0,05 mm/m zu rechnen.
B) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels
(z.B. ein weißer Karton), starke Hintergrundbeleuchtung und – 10 °C bis +45 °C Betriebstempera-
tur. Zusätzlich ist mit einem Einfluss von ±0,15 mm/m zu rechnen.
C) Nach der Anwenderkalibrierung bei 0 ° und 90 °; Es muss ein zusätzlicher Steigungsfehler von
±0,01 °/Grad bis 45 ° (max.) berücksichtigt werden. Als Bezugsebene für die Neigungsmessung
dient die linke Seite des Messwerkzeugs.
D) bei 25 °C Betriebstemperatur
E) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40 °C.
F) ausgenommen Batteriefach
G) Bei Bluetooth®-Low-Energy-Geräten kann je nach Modell und Betriebssystem kein Verbindungs-
aufbau möglich sein. Bluetooth®-Geräte müssen das SPP-Profil unterstützen.
H) Bluetooth® deaktiviert
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 11 auf dem Typen-
schild.
Digitaler Laser-Entfernungsmesser GLM 50 C
OBJ_BUCH-2450-006.book Page 12 Monday, December 18, 2017 12:17 PM

Deutsch | 13
Bosch Power Tools 1 609 92A 48U | (18.12.17)
7Funktionstaste[Func]
8Minustaste[–]
9Batteriefachdeckel
10 Arretierung des Batteriefachdeckels
11 Seriennummer
12 Laser-Warnschild
13 1/4"-Stativgewinde
14 Empfangslinse
15 Ausgang Laserstrahlung
16 Schutztasche
17 Laser-Zieltafel*
18 Laser-Sichtbrille*
19 Stativ*
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.
Anzeigenelemente (Auswahl)
aStatus Bluetooth®
bBezugsebene der Messung
cBatterieanzeige
dMesswertzeilen
eErgebniszeile
fMessfunktionen
gAnzeige Neigungswinkel
hStatusleiste
iGrundeinstellungen
Montage
Batterien einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batteri-
en oder Akkus empfohlen.
Mit 1,2-V-Akkus sind eventuell weniger Messungen möglich als mit 1,5-V-Batterien.
Bluetooth® aktiviert, keine Verbindung hergestellt
Bluetooth® aktiviert, Verbindung hergestellt
OBJ_BUCH-2450-006.book Page 13 Monday, December 18, 2017 12:17 PM

14 | Deutsch
1 609 92A 48U | (18.12.17) Bosch Power Tools
Zum Öffnen des Batteriefachdeckels 9drücken Sie die Arretierung 10 und nehmen
den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. AchtenSiedabei
auf die richtige Polung entsprechend der Darstellung aufder Innenseite des Batterie-
fachs.
Wenn das leere Batteriesymbol erstmals im Display erscheint, dann sind noch ca.
100 Messungen möglich. Wenn das Batteriesymbol leer ist und rot blinkt, dann sind
keine Messungen mehr möglich. Wechseln Sie die Batterien bzw. Akkus.
Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batte-
rien oder Akkus eines Herstellers und mit gleicher Kapazität.
Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es
längere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lage-
rung korrodieren und sich selbst entladen.
Betrieb
Inbetriebnahme
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und
schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten
vom Laserstrahl geblendet werden.
Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
SetzenSiedasMesswerkzeugkeinenextremen TemperaturenoderTempera-
turschwankungen aus. Lassen Sie es z.B. nicht längere Zeit imAuto liegen. Las-
sen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austem-
perieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder
Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt
werden.
Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken
äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten
immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprü-
fung der Entfernungsmessung“, Seite 24).
Ein-/Ausschalten
–ZumEinschalten des Messwerkzeugs und des Lasers drücken Sie kurz auf die
Messtaste 2[].
–ZumEinschalten des Messwerkzeugs ohne Laser drücken Sie kurz auf die Ein-
Aus-Taste 5[].
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie
nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
OBJ_BUCH-2450-006.book Page 14 Monday, December 18, 2017 12:17 PM

Deutsch | 15
Bosch Power Tools 1 609 92A 48U | (18.12.17)
Zum Ausschalten des Messwerkzeugs halten Sie die Ein-Aus-Taste 5[]gedrückt.
Beim Ausschalten des Messwerkzeugs bleiben die im Speicher befindlichen Werte
und Geräteeinstellungen erhalten.
Messvorgang
Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmes-
sung. Für eine andere Messfunktion drücken Sie die Taste 7[Func]. Wählen Sie die
gewünschte Messfunktion mit der Taste 3[+] oder Taste 8[–] aus (siehe „Messfunk-
tionen“, Seite 16). Aktivieren Sie die Messfunktion mit Taste 7[Func] oder mit der
Messtaste 2[].
Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Mess-
werkzeugsausgewählt.ZumWechselderBezugsebenesiehe„Bezugsebenewählen“,
Seite 15.
Legen Sie das Messwerkzeug an den gewünschten Startpunkt der Messung (z.B.
Wand) an.
Hinweis: Wurde das Messwerkzeug mit der Ein-Aus-Taste 5[ ] eingeschaltet, drü-
cken Sie kurz auf die Messtaste 2[ ] um den Laser einzuschalten.
Drücken Sie zum Auslösen der Messung kurz auf die Messtaste 2[].Danachwird
der Laserstrahl ausgeschaltet. Für eine weitere Messung wiederholen Sie diesen Vor-
gang.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie
nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Hinweis:DerMesswerterscheint typischerweise innerhalbvon0,5 sundspätestens
nach ca. 4 s. Die Dauer der Messung hängt ab von der Entfernung, den Lichtverhält-
nissen und den Reflexionseigenschaften der Zielfläche. Nach Beendigung der Mes-
sung wird der Laserstrahl automatisch abgeschaltet.
Bezugsebene wählen (siehe Bild A)
Für die Messung können Sie unter drei verschiedenen Bezugsebenen wählen:
– der Hinterkante des Messwerkzeugs (z.B. beim Anlegen an Wände),
– der Vorderkante des Messwerkzeugs (z.B. beim Messen ab einer Tischkante),
– der Mitte des Gewindes 13 (z.B. für Messungen mitStativ).
Drücken Sie zur Auswahl der Bezugsebene die Taste 4. Wählen Sie mit Taste 3[+]
oder Taste 8[–] oder Taste 4die gewünschte Bezugsebene aus. Nach jedem Ein-
schalten des Messwerkzeugs ist die Hinterkante des Messwerkzeugs als Bezugsebe-
ne voreingestellt.
OBJ_BUCH-2450-006.book Page 15 Monday, December 18, 2017 12:17 PM

16 | Deutsch
1 609 92A 48U | (18.12.17) Bosch Power Tools
Menü „Grundeinstellungen“
Um in das Menü „Grundeinstellungen“ (i) zu gelangen, halten Sie die Taste 7[Func]
gedrückt.
Wählen Sie die jeweilige Grundeinstellung und ihre Einstellung aus.
Um das Menü „Grundeinstellungen“ zu verlassen, drücken Sie die Ein-Aus-Taste
5[].
Displaybeleuchtung
Die Displaybeleuchtung ist dauerhaft eingeschaltet. Erfolgt kein Tastendruck, wird
die Displaybeleuchtung nach ca. 20 Sekunden zur Schonung der Batterien/Akkus ge-
dimmt.
Messfunktionen

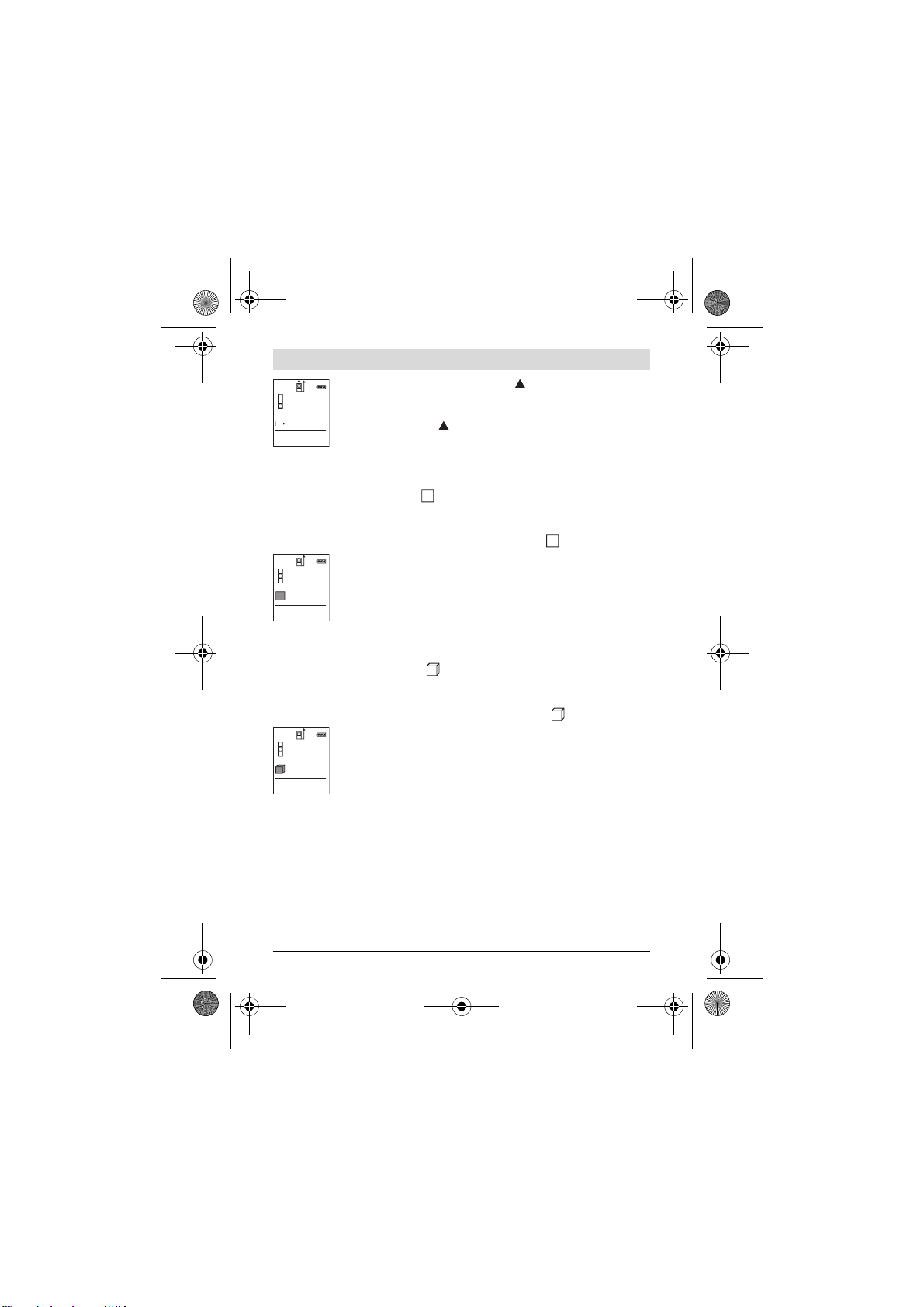

Längenmessung
Wählen Sie die Längenmessung aus.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste 2[].
Drücken Sie zum Messen kurz auf die Messtaste 2[ ]. Der Messwert wird unten im
Display angezeigt.
Wiederholen Sie die oben genannten Schritte für jede weitere Mes-
sung. Der letzte Messwert stehtunten im Display, der vorletzte Mess-
wert darüber usw.
Dauermessung
Bei der Dauermessung kann das Messwerkzeug relativ zum Ziel bewegt werden, wo-
bei der Messwert ca. alle 0,5 s aktualisiert wird. Sie können sich z.B. von einer Wand
bis zum gewünschten Abstand entfernen, die aktuelle Entfernung ist stets ablesbar.
Wählen Sie die Dauermessung aus.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die Messtaste 2[].
Bewegen Sie das Messwerkzeug so lange, bis die gewünschte Entfernung unten im
Display angezeigt wird.
11.430 m
10.160 m
8.890
0.0°
m
m7.620
OBJ_BUCH-2450-006.book Page 16 Monday, December 18, 2017 12:17 PM

Deutsch | 17
Bosch Power Tools 1 609 92A 48U | (18.12.17)
Durch kurzes Drücken der Messtaste 2[ ] unterbrechen Sie die Dau-
ermessung.Der aktuelleMesswertwirdunten imDisplayangezeigt.Der
maximale und der minimale Messwert stehen darüber. Erneutes Drü-
cken der Messtaste 2[ ] startet die Dauermessung von Neuem.
Die Dauermessung schaltet nach 5 min automatisch ab.

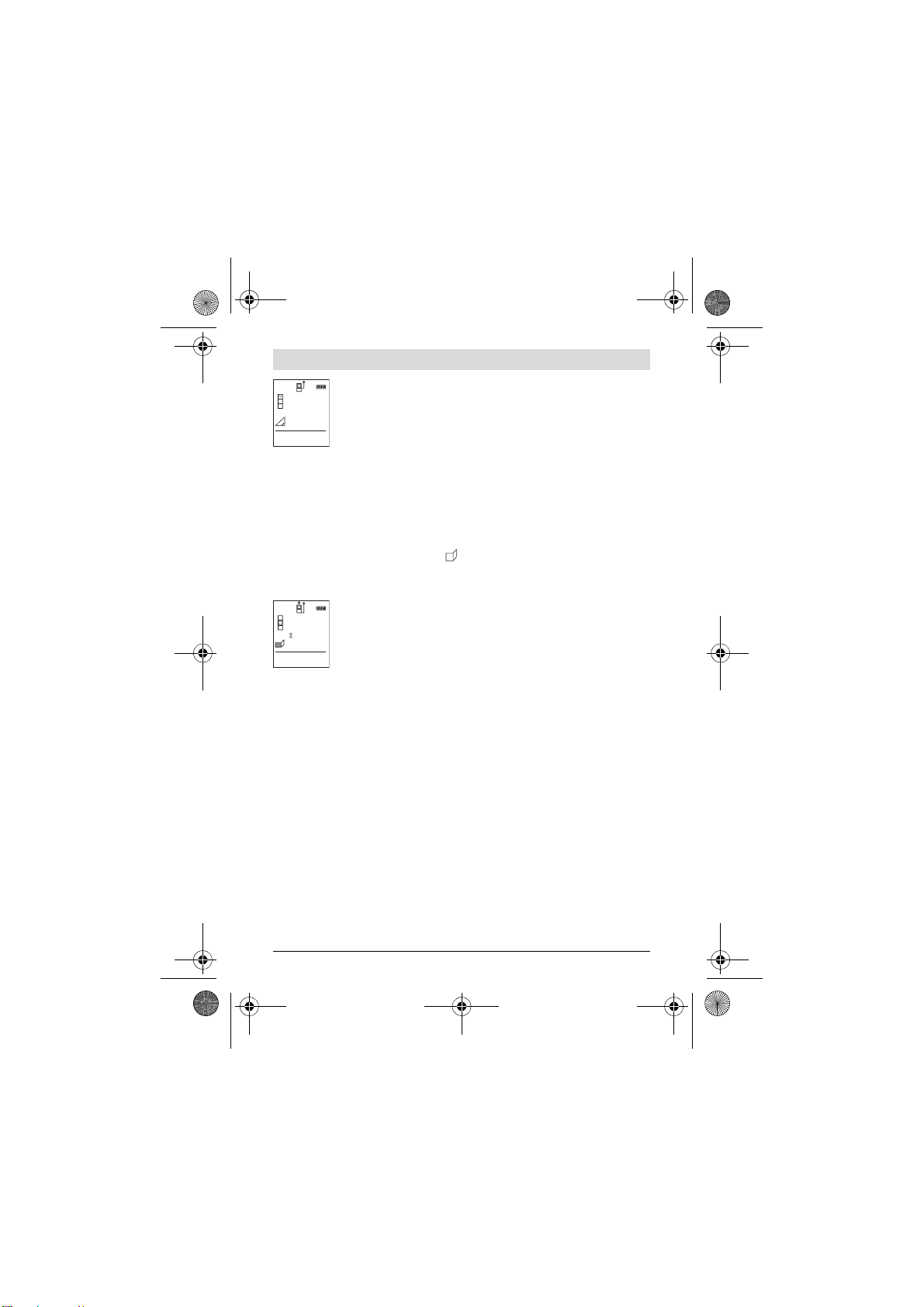

Flächenmessung
Wählen Sie die Flächenmessung aus.
Messen Sie anschließend Breite und Länge nacheinander wie bei einer Längenmes-
sung. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Die zu
messende Strecke blinkt in der Anzeige für Flächenmessung .
Der erste Messwert wird oben im Display angezeigt.
Nach Abschluss der zweiten Messung wird die Fläche automatisch er-
rechnet und angezeigt. Das Endergebnis steht unten im Display, die
Einzelmesswerte darüber.
Volumenmessung
Wählen Sie die Volumenmessung aus.
Messen Sie anschließend Breite, Länge und Tiefe nacheinander wie bei einer Längen-
messung. Zwischen den drei Messungen bleibt der Laserstrahl eingeschaltet. Die zu
messende Strecke blinkt in der Anzeige für Volumenmessung .
Der erste Messwert wird oben im Display angezeigt.
Nach Abschluss der dritten Messung wird das Volumen automatisch er-
rechnet und angezeigt. Das Endergebnis steht unten im Display, die
Einzelmesswerte darüber.
Indirekte Entfernungsmessung
FürdieindirekteEntfernungsmessungstehendreiMessfunktionen zurVerfügung,mit
denen jeweils unterschiedliche Strecken ermittelt werden können.
Die indirekte Entfernungsmessung dient zum Ermitteln von Entfernungen, dienicht
direkt zu messen sind, weil ein Hindernis den Strahlengang behindern würde oder
keine Zielfläche als Reflektor zur Verfügung steht. Dieses Messverfahren kann nur in
vertikaler Richtung eingesetzt werden. Jede Abweichung in horizontaler Richtung
führt zu Messfehlern.
11.623 m
11.623
-64° m
m1.291
min
max
19.355 m
5.080 m
2
3.810
0.0°
m
1474.8 m
12.700 m
3
11.430
0.0°
m
m10.160
OBJ_BUCH-2450-006.book Page 17 Monday, December 18, 2017 12:17 PM

18 | Deutsch
1 609 92A 48U | (18.12.17) Bosch Power Tools
Hinweis: Die indirekte Entfernungsmessung ist immer ungenauer als die direkte Ent-
fernungsmessung. Messfehler können anwendungsbedingt größer sein als bei der di-
rekten Entfernungsmessung. Zur Verbesserung der Messgenauigkeit empfehlen wir
die Verwendung eines Stativs (Zubehör).
Zwischen den Einzelmessungen bleibt der Laserstrahl eingeschaltet.
a) Indirekte Höhenmessung (siehe Bild B)
Wählen Sie die indirekte Höhenmessung aus.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen Höhe ist wie der untere
Messpunkt.KippenSiedanndasMesswerkzeugumdie Bezugsebene undmessenSie
wie bei einer Längenmessung die Strecke „1“ (im Display dargestellt als rote Linie).
Nach Abschluss der Messung wird das Ergebnis für die gesuchte Stre-
cke „X“in der Ergebniszeile eangezeigt. Die Messwerte für die Strecke
„1“ und den Winkel „α“ stehen in den Messwertzeilen d.
b) Doppelte indirekte Höhenmessung (siehe Bild C)
Das Messwerkzeug kann alle Strecken indirekt messen, welche in der vertikalen Ebe-
ne des Messwerkzeugs liegen.
Wählen Sie die doppelte indirekte Höhenmessung aus.
Messen Sie wie bei einer Längenmessung die Strecken „1“ und „2“ in dieser Reihen-
folge.
Nach Abschluss der Messung wird das Ergebnis für die gesuchte Stre-
cke „X“ in der Ergebniszeile eangezeigt. Die Messwerte für die Stre-
cken „1“, „2“ und den Winkel „α“ stehen in den Messwertzeilen d.
Achten Sie darauf, dass die Bezugsebene der Messung (z.B. Hinterkan-
te des Messwerkzeugs) bei allen Einzelmessungen innerhalb eines
Messvorgangs an exakt der gleichen Stelle bleibt.
c) Indirekte Längenmessung (siehe Bild D)
Wählen Sie die indirekte Längenmessung aus.
AchtenSiedarauf, dassdasMesswerkzeugaufdergleichenHöheistwie dergesuchte
Messpunkt.KippenSiedanndasMesswerkzeugumdie Bezugsebene undmessenSie
wie bei einer Längenmessung die Strecke „1“.
14.142 m
45°
m20.000
45.0°
8.765 m
-10°
m10.154
45.0°
m12.208
OBJ_BUCH-2450-006.book Page 18 Monday, December 18, 2017 12:17 PM

Deutsch | 19
Bosch Power Tools 1 609 92A 48U | (18.12.17)
Nach Abschluss der Messung wird das Ergebnis für die gesuchte Stre-
cke „X“in der Ergebniszeile eangezeigt. Die Messwerte für die Strecke
„1“ und den Winkel „α“ stehen in den Messwertzeilen d.
Wandflächenmessung (siehe Bild E)
Die Wandflächenmessung dient dazu, die Summe mehrerer Einzelflächen mit einer
gemeinsamen Höhe zu ermitteln.
Im abgebildeten Beispiel soll die Gesamtfläche mehrerer Wände ermittelt werden,
die die gleiche Raumhöhe H, aber unterschiedliche Längen Lhaben.
Wählen Sie die Wandflächenmessung aus.
Messen Sie die Raumhöhe Hwie bei einer Längenmessung. Der Messwert wird in der
oberen Messwertzeile angezeigt. Der Laser bleibt eingeschaltet.
Messen Sie danach die Länge L1dererstenWand. DieFlächewird auto-
matisch berechnet und in der Ergebniszeile eangezeigt. Der letzte Län-
genmesswert steht in der unteren Messwertzeile d. Der Laser bleibt
eingeschaltet.
Messen Sie nundie Länge L2der zweiten Wand.DerinderMesswertzei-
le dangezeigte Einzelmesswert wird zur Länge L1addiert. Die Summe
der beiden Längen (angezeigt in der mittleren Messwertzeiled) wird mit der gespei-
cherten Höhe Hmultipliziert. Der Gesamtflächenwert wird in der Ergebniszeile ean-
gezeigt.
Sie können beliebig viele weitere Längen LXmessen, die automatisch addiert und mit
der Höhe Hmultipliziert werden.
Voraussetzung für eine korrekte Flächenberechnung ist, dass die erste gemessene
Länge (im Beispiel die Raumhöhe H) für alle Teilflächen identisch ist.
10.000 m
60°
m20.000
60.0°
L
3.336 m
2.583 m
2
2.583
0.0°
m
m1.291
L
H
OBJ_BUCH-2450-006.book Page 19 Monday, December 18, 2017 12:17 PM

20 | Deutsch
1 609 92A 48U | (18.12.17) Bosch Power Tools
Absteckfunktion (siehe Bild F)
Die Absteckfunktion misst wiederholend eine definierte Länge (Strecke). Diese Län-
gen können auf eine Oberfläche übertragen werden, um z.B. das Schneiden von Ma-
terialingleichlange Stücke zu ermöglichen oder Ständerwände im Trockenbaueinzu-
richten. Die einstellbare minimale Länge beträgt 0,1 m, die maximale Länge beträgt
50 m.
Hinweis: In der Absteckfunktion wird der Abstand zur Markierung im Display ange-
zeigt. Die Referenz ist nicht die Kante des Messwerkzeugs.
Wählen Sie die Absteckfunktion aus.
Stellen Sie die gewünschte Länge ein. Wählen Sie dazu mit Taste 7[Func] die ent-
sprechende Ziffer/Stelle aus und verändern Sie den Wert mit Taste 3[+] oder Taste
8[–].
Starten Sie die Absteckfunktion durch Drücken der Messtaste 2[ ], und entfernen
Sie sich langsam vom Startpunkt.
Das Messwerkzeug misst kontinuierlich den Abstand zum Startpunkt.
Dabei werden die definierte Länge sowie der aktuelle Messwert ange-
zeigt. Der untere bzw.oberePfeil zeigt die kleinste Entfernung zurkom-
menden bzw. letzten Markierung an.
Hinweis: Beim kontinuierlichen Messen können Sie durch Drücken der
Taste 4auch einen gemessenen Wert als definierte Länge festlegen.
Der linke Faktor gibt an, wie oft die definierte Länge bereits erreicht
wurde. Die grünen Pfeile seitlich im Display zeigen das Erreichen einer
Länge für Markierungszwecke an.
Rote Pfeile bzw. eine rote Beschriftung zeigen den Ist-Wert an, wenn
der Referenzwert außerhalb des Displays liegt.
Neigungsmessung/Digitale Wasserwaage
Wählen Sie die Neigungsmessung/Digitale Wasserwaage aus.
Das Messwerkzeug schaltet automatisch zwischen zwei Zuständen um.
Die digitale Wasserwaage dient zur Prüfung der horizontalen oder verti-
kalen Ausrichtung eines Objektes (z.B. Waschmaschine, Kühlschrank
usw.).
Wenn die Neigung 3° überschreitet, leuchtet die Kugel im Display rot.
m0.483
0.500m
1
0.81x
m0.500
0.500m1x
1° 2° 3°
OBJ_BUCH-2450-006.book Page 20 Monday, December 18, 2017 12:17 PM
