Bosch 0603676000 User manual

WEUWEU
Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 1XZ (2016.09) T / 186
PAM 220
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiks-
aanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
OBJ_BUCH-2116-003.book Page 1 Monday, September 5, 2016 5:49 PM

2|
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 22
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 35
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . Página 49
Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 62
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 75
Nederlands. . . . . . . . . . . . . . . . . . . . . . . . Pagina 87
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 99
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 111
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 123
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 135
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 147
Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 159
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
OBJ_BUCH-2116-003.book Page 2 Monday, September 5, 2016 5:52 PM

| 3
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
MTR
COM
Hold
180°
1
2
3
4
5
6
78 91011
a
bhcde f g
OBJ_BUCH-2116-003.book Page 3 Monday, September 5, 2016 5:52 PM

4|
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
12 13
16
14
15
B
A
OBJ_BUCH-2116-003.book Page 4 Monday, September 5, 2016 5:52 PM

| 5
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
1
1
w
w
3
3
5
C
OBJ_BUCH-2116-003.book Page 5 Monday, September 5, 2016 5:52 PM

6|
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
1
3
w
w
E
D
OBJ_BUCH-2116-003.book Page 6 Monday, September 5, 2016 5:52 PM

| 7
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
1
3
3
2
2
1
w
v
v
w
G
F
OBJ_BUCH-2116-003.book Page 7 Monday, September 5, 2016 5:52 PM

8|
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
1
w
v
2
3
H
OBJ_BUCH-2116-003.book Page 8 Monday, September 5, 2016 5:52 PM

Deutsch | 9
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten.
Wenn das Messwerkzeug nicht entsprechend den vorlie-
gendenAnweisungenverwendetwird,könnendieintegrier-
ten Schutzvorkehrungen im Messwerkzeug beeinträchtigt
werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
LassenSiedas Messwerkzeug vonqualifiziertemFachpersonalund
nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde-
ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Im Messwerkzeug können Funken erzeugt werden,
die den Staub oder die Dämpfe entzünden.
Beachten Sie beim Sägen von Werkstücken, für die Sie die Winkel
mitdiesemMesswerkzeugermittelthaben, immer strikt dieSicher-
heits- und Arbeitshinweise der verwendeten Säge (einschließlich
der Hinweise zum Positionieren und Spannen des Werkstücks).
Können die erforderlichen Winkel an einer bestimmten Säge oder einem
Sägetyp nicht eingestellt werden, müssen alternative Sägemethoden
angewendet werden. Besonders spitze Winkel können unter Verwen-
dung einer konischen Spannvorrichtung mit einer Tisch- oder Hand-
kreissäge geschnitten werden.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
DasMesswerkzeug istbestimmtzumMessen undÜbertragenvon Winkeln,
zum Berechnen einfacher und doppelter Gehrungswinkel sowie zum Prü-
fen und Ausrichten von Waagerechten und Senkrechten.
OBJ_BUCH-2116-003.book Page 9 Monday, September 5, 2016 5:52 PM

10 | Deutsch
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die
Darstellung des Messwerkzeugs auf der Grafikseite.
1Klappschenkel
2Schenkelverlängerung
3Basisschenkel
4Beleuchtetes Display
5Libelle für waagerechtes Ausrichten
6Libelle für senkrechtes Ausrichten
7Taste für doppelte Gehrung „Compound MTR“
8Taste für einfache Gehrung „MTR“
9Taste „Hold/Clear“
10 Taste für Supplementärwinkel „180°“
11 Ein-Aus-Taste „ON/OFF“
12 Batteriefach
13 Seriennummer
14 Arretierung des Batteriefachdeckels
15 Batteriefachdeckel
16 Skala auf Schenkelverlängerung
Anzeigenelemente
aMesswert
bBatterie-Ladezustandsanzeige
cIndikator für Supplementärwinkel „SUP“
dIndikator für Neigungswinkel „SPR“
eIndikator für Eckwinkel „CNR“
fIndikator für horizontalen Gehrungswinkel „MTR“
gIndikator für vertikalen Gehrungswinkel „BVL“
hIndikator für Speicherwert „HOLD“
OBJ_BUCH-2116-003.book Page 10 Monday, September 5, 2016 5:52 PM

Deutsch | 11
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
Technische Daten
Montage

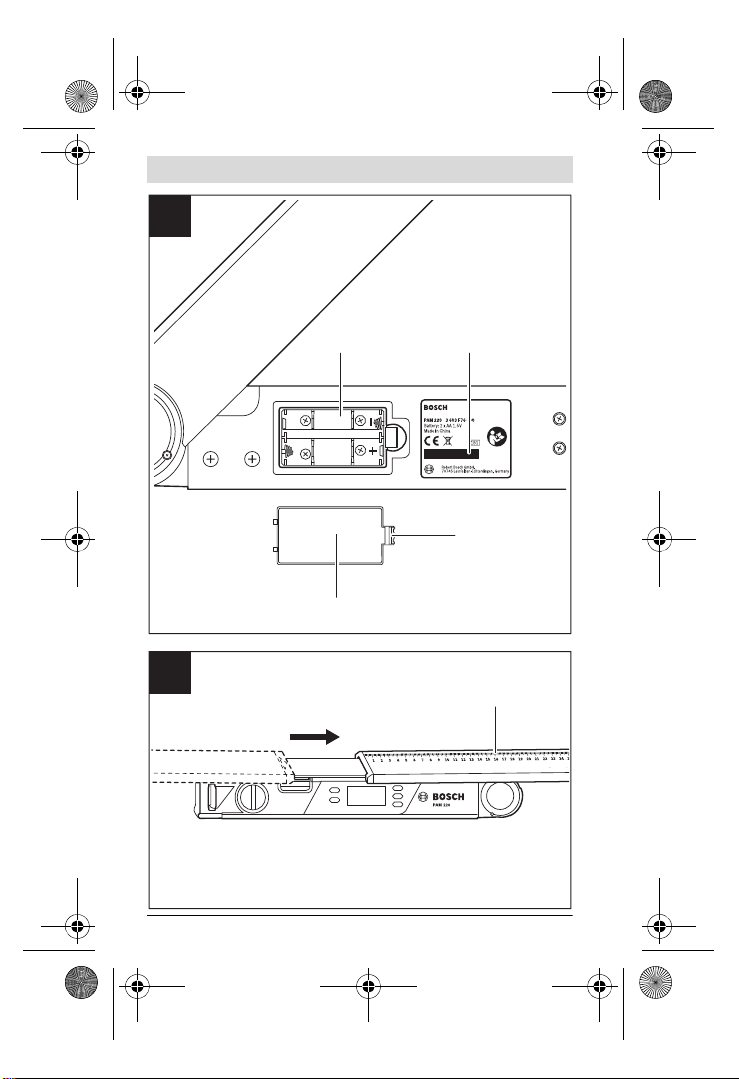

Batterien einsetzen/wechseln (siehe Bild A)
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-
Mangan-Batterien oder Akkus empfohlen.
Zum Öffnen des Batteriefachdeckels 15 drücken Sie die Arretierung 14
und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw.
Akkus ein. Achten Sie dabei auf die richtige Polung entsprechend der
Darstellung auf der Innenseite des Batteriefachs.
Erscheint die Anzeige Batteriewarnung bwährend des Betriebs erstmals
im Display, kann noch ca. 1 bis 2 Stunden gemessen werden.
Blinktdie Batteriewarnungb,müssen dieBatterienbzw. Akkusgewechselt
werden. Messungen sind nicht mehr möglich.
Digitaler Winkelmesser PAM 220
Sachnummer 3 603 F76 ...
Messbereich 0°–220°
Messgenauigkeit
–Winkel
–Libelle ±0,2°
1,5 mm/m
Genauigkeit der Winkelberechnung ±0,1°
Betriebstemperatur – 10 °C ... +50 °C
Lagertemperatur – 20 °C ... +70 °C
Batterien 2x1,5 V LR6 (AA)
Betriebsdauer ca. 25 h
Abschaltautomatik nach ca. 5min
Schenkellänge 400 mm
Gewicht entsprechend EPTA-Procedure 01:2014 0,89 kg
Maße 425 x 41 x 58 mm
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 13 auf
dem Typenschild.
OBJ_BUCH-2116-003.book Page 11 Monday, September 5, 2016 5:52 PM

12 | Deutsch
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie
nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität.
Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug,
wenn Sie es längere Zeit nicht benutzen. Die Batterien und Akkus
können bei längerer Lagerung korrodieren und sich selbst entladen.
Schenkelverlängerung aufsetzen
Schieben Sie die Schenkelverlängerung 2von vorn auf den Klappschenkel
1auf. Schieben Sie die Schenkelverlängerung so weit wie erforderlich
über das Gelenk des Messwerkzeugs.
Betrieb
Inbetriebnahme
Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen-
einstrahlung.
Setzen Sie das Messwerkzeug keinen extremen Temperaturen
oderTemperaturschwankungen aus. Lassen Sie es z.B. nicht längere
Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Tempe-
raturschwankungen erst austemperieren, bevor Sie es in Betrieb neh-
men. Bei extremen Temperaturen oder Temperaturschwankungen
kann die Präzision des Messwerkzeugs beeinträchtigt werden.
HaltenSiedieAuflageflächenundAnlegekantendesMesswerkzeugs
sauber. Schützen Sie das Messwerkzeug vor Stoß und Schlag.
Schmutzpartikel oder Verformungen können zu Fehlmessungen führen.
Ein-/Ausschalten
Zum EinschaltendesMesswerkzeugs drücken Sie die Taste „On/Off“ 11.
Nach dem Einschalten befindet sich das Messwerkzeug in der Betriebsart
„Standardmessung“.
ZumAusschaltendesMesswerkzeugsdrücken Sie die Taste „On/Off“ 11.
Wird ca. 5 min lang keine Aktion durchgeführt, dann schaltet sich das
Messwerkzeug zur Schonung der Batterien automatisch ab.
OBJ_BUCH-2116-003.book Page 12 Monday, September 5, 2016 5:52 PM

Deutsch | 13
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
Ausrichten mit den Libellen
Mit der Libelle 5können Sie das Messwerkzeug waagerecht und mit der
Libelle 6senkrecht ausrichten.
Sie können das Messwerkzeug auch wie eine Wasserwaage zur Überprü-
fung von Waagerechten oder Senkrechten einsetzen. Legen Sie dazu das
Messwerkzeug auf die zu prüfende Oberfläche auf.
Betriebsart „Standardmessung“
Nach jedem Einschalten befindet sich das Messwerkzeug in der Betriebs-
art „Standardmessung“.
Winkel messen (siehe Bilder C – E)
Legen Sie den Klappschenkel 1und den Basisschenkel 3flächig an den zu
messendenKanten anbzw.auf.DerangezeigteMesswertaentspricht dem
Innenwinkel wzwischen dem Basis- und dem Klappschenkel.
Dieser Messwert wird so lange auf dem Display 4angezeigt, bis Sie den
Winkel zwischen Klappschenkel 1und Basisschenkel 3verändern.

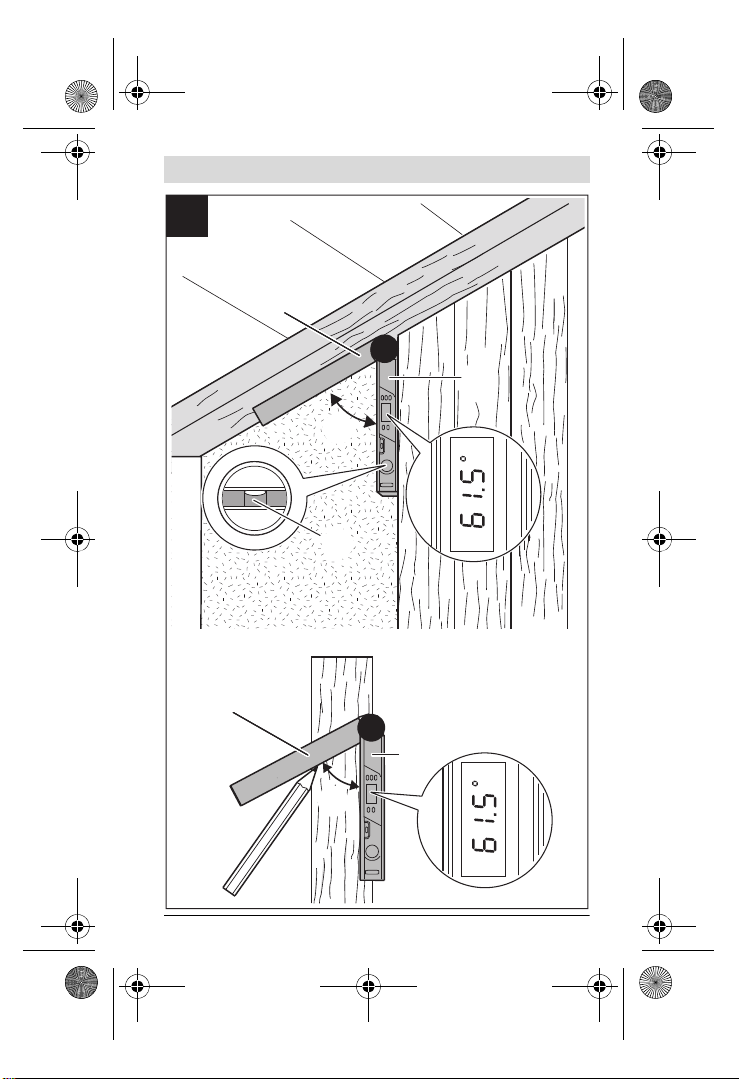

Winkel übertragen (siehe Bild C)
Messen Sie den zu übertragenden Winkel durch Anlegen von Klapp- und
Basisschenkel an den Vorgabewinkel.
LegenSiedasMesswerkzeuginder gewünschten Position an das Werkstück
an. Verwenden Sie die Schenkel als Lineal zum Antragen des Winkels.
Achten Sie darauf, dass Klapp- und Basisschenkel während des Übertra-
gens nicht bewegt werden.

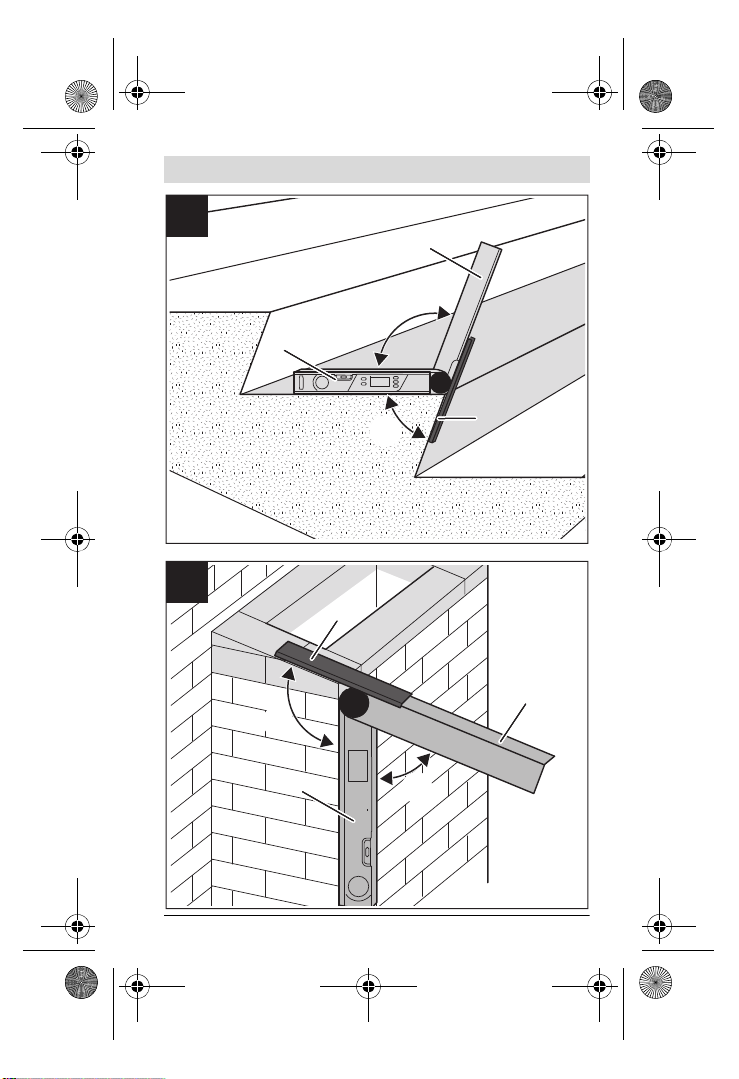

Winkel abtragen (siehe Bild D)
ÖffnenSieKlapp- und Basisschenkel so weit, bis in derMesswertanzeigea
der abzutragende Winkel angezeigt wird.
LegenSiedasMesswerkzeuginder gewünschten Position an das Werkstück
an. Verwenden Sie die Schenkel als Lineal zum Antragen des Winkels.
Messwert speichern („Hold/Clear“)
Zum Speichern des aktuellen Messwerts („Hold“) drücken Sie die Speicher-
taste „Hold/Clear“ 9.
Der Messwert wird unabhängig von Bewegungen an Basis- und Klapp-
schenkel so lange angezeigt, bis Sie wieder auf die Speichertaste
„Hold/Clear“ 9drücken.
OBJ_BUCH-2116-003.book Page 13 Monday, September 5, 2016 5:52 PM

14 | Deutsch
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
Messen mit Schenkelverlängerung (siehe BilderF–H)
Die Schenkelverlängerung 2ermöglicht die Winkelmessung, wenn die
Anlegefläche kürzer als der Klappschenkel 1ist.
Setzen Sie die Schenkelverlängerung 2auf (siehe „Schenkelverlängerung
aufsetzen“, Seite 12). Legen Sie denBasisschenkel 3und die Schenkel-
verlängerung flächig an die zu messenden Kanten an bzw. auf.

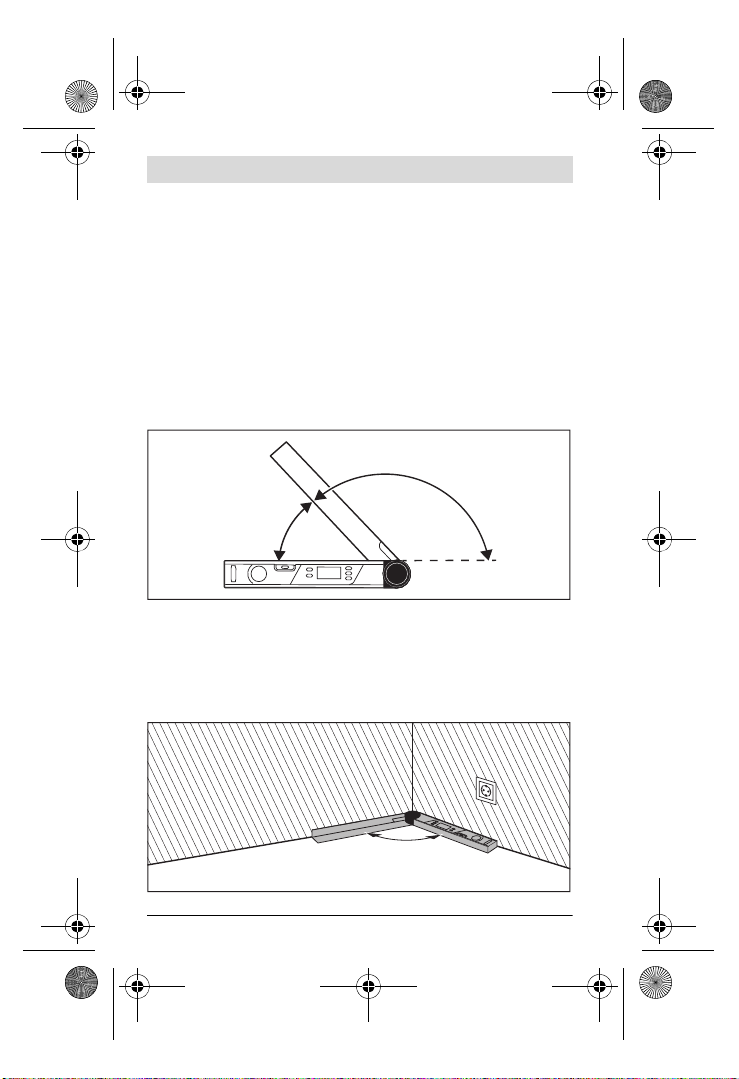

Im Display wird als Messwert der Winkel wzwischen Basis- und Klapp-
schenkel angezeigt. Den gesuchten Winkel vzwischen Basisschenkel und
Schenkelverlängerung können Sie wie folgt berechnen:
v=180°–w
Wenn Sie die Taste „180°“ drücken, wird der gesuchte Winkel v(Supple-
mentärwinkel) berechnet und angezeigt.

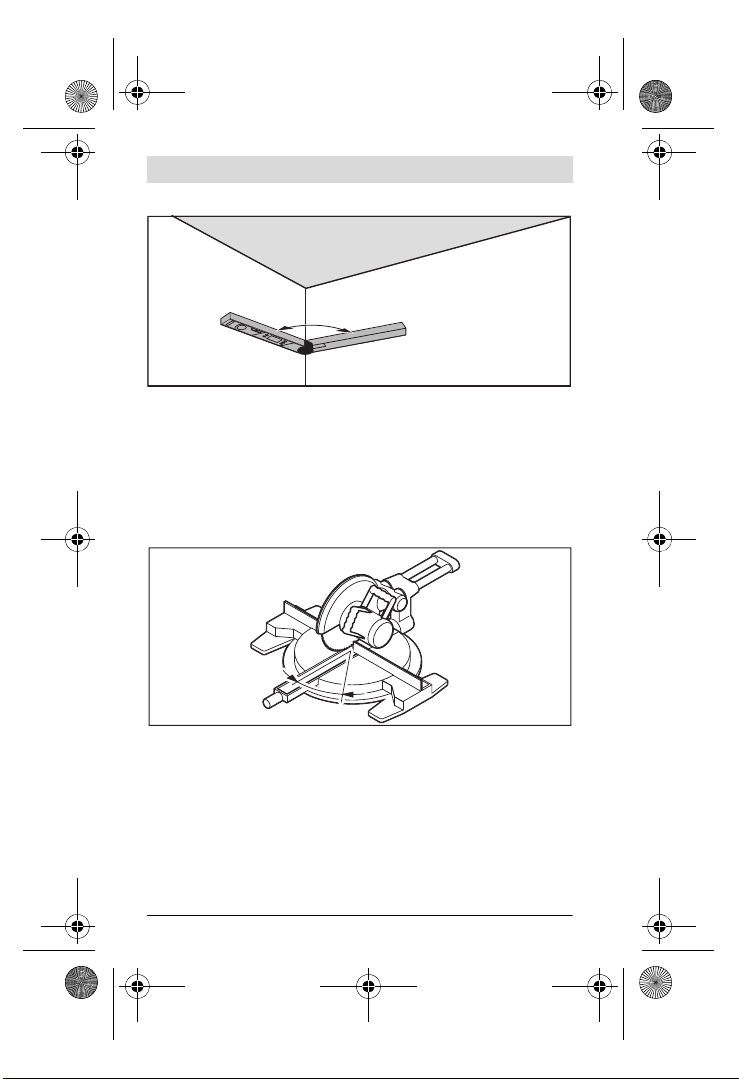

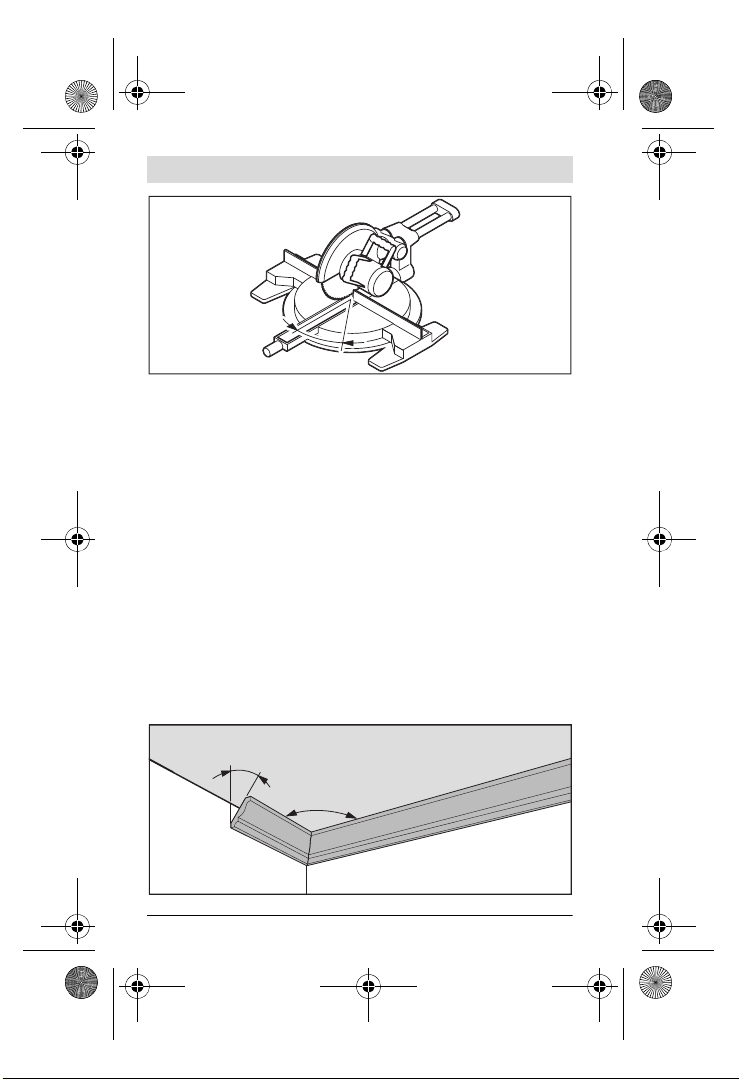

Messung „Einfache Gehrung“
DieMessung„EinfacheGehrung“ dient zurBerechnungdesSchnittwinkels
„MTR“, wenn zwei Werkstücke mit gleicher Gehrung zusammen einen
beliebigen Außenwinkel x°kleiner 180° bilden sollen (z.B. für Fußboden-
leisten, Treppengeländer-Säulen oder Bilderrahmen).
w
v
x°
OBJ_BUCH-2116-003.book Page 14 Monday, September 5, 2016 5:52 PM

Deutsch | 15
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
Sollen die Werkstücke in eine Ecke eingepasst werden (z.B. für Fußboden-
leisten), dann messen Sie den Eckwinkel x°durch Anlegen von Klapp- und
Basisschenkel. Für vorgegebene Winkel (z.B. Bilderrahmen) öffnen Sie
Klapp- und Basisschenkel so weit, bis der gewünschte Winkel im Display
angezeigt wird.
Berechnet wird der horizontale Gehrungswinkel „MTR“ („Miter Angle“:
horizontaler Gehrungswinkel), um den die zwei Werkstücke gekürzt wer-
den müssen. Das Sägeblatt steht bei diesen Gehrungsschnitten senkrecht
zum Werkstück (der vertikale Gehrungswinkel beträgt 0°).
MTR
MTR
x°
x°
OBJ_BUCH-2116-003.book Page 15 Monday, September 5, 2016 5:52 PM

16 | Deutsch
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
Drücken Sie die Taste „MTR“ 8. Solange Sie die Taste „MTR“ 8gedrückt
halten, wird der berechnete horizontale Gehrungswinkel „MTR“, der an
der Kapp- und Gehrungssäge eingestellt werden muss, angezeigt. Gleich-
zeitig leuchtet der Indikator „MTR“ im Display auf.
Hinweis: Der berechnete horizontale Gehrungswinkel „MTR“ kann nur für
Kapp- und Gehrungssägen übernommen werden, bei denen die Einstellung
für senkrechte Schnitte 0° beträgt. Ist die Einstellung für senkrechte Schnit-
te 90°, dann müssen Sie den Winkel für die Säge wie folgt berechnen:
90° – angezeigter Winkel „MTR“ = einzustellender Winkel an der Säge.
Messung „Doppelte Gehrung“
Die Messung „Doppelte Gehrung“ („Compound MTR“) dient zur Berech-
nung von horizontalen und vertikalen Gehrungswinkeln, wenn zwei Werk-
stücke mit Mehrfachwinkeln (z.B. Deckenleisten) exakt aufeinander sto-
ßen sollen.
Messen Sie zunächt den Neigungswinkel (SPR) und den Eckwinkel (CNR).
Das Messwerkzeug berechnet dann den horizontalen Gehrungswinkel
(MTR) und den vertikalen Gehrungswinkel (BVL).
MTRMTR
SPR
CNR
OBJ_BUCH-2116-003.book Page 16 Monday, September 5, 2016 5:52 PM

Deutsch | 17
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
Führen Sie die Arbeitsschritte genau in der angegebenen Reihenfolge
durch.
„1. SPR“: Neigungswinkel (Spring Angle) speichern
Für die Speicherung des Neigungswinkels gibt es folgende Möglichkeiten:
– Öffnen Sie Klapp- und Basisschenkel so weit, bis der gewünschten Nei-
gungswinkel im Display angezeigt wird.
– Bei unbekanntem Neigungswinkel messen Sie diesen. Legen Sie dazu
das zu messende Werkstück zwischen Klapp- und Basisschenkel.
Ist die Messung bei besonders schmalen oder kleinen Werkstücken mit
dem Messwerkzeug nicht möglich, dann verwenden Sie Hilfsmittel, wie
z.B.eine Schmiege, und stellen den Winkel dann am Messwerkzeug ein.
Drücken Sie die Taste 7, um den gemessenen Neigungswinkel für die dop-
pelteGehrungzuspeichern.ImDisplayerscheinen„SPR“und der aktuelle
Winkel.
SPR
SPR
OBJ_BUCH-2116-003.book Page 17 Monday, September 5, 2016 5:52 PM

18 | Deutsch
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
„2. CNR“: Eckwinkel (Corner Angle) speichern
LegenSieKlapp- und BasisschenkelzumMessendes Eckwinkels flächig an
die Wände an oder stellen Sie einen bekannten Eckwinkel am Messwerk-
zeug ein.
Drücken Sie erneut die Taste 7, um den gemessenen Eckwinkel für die
doppelte Gehrung zu speichern. Im Display erscheinen „CNR“ und der
aktuelle Winkel.
„3. MTR“: Horizontalen Gehrungswinkel (Miter Angle) ermitteln
Drücken Sie erneut die Taste 7. Im Display erscheinen „MTR“ und der be-
rechnete horizontale Gehrungswinkel für die Kapp- und Gehrungssäge.
Mithilfe des horizontalen Gehrungswinkels wird die Drehung des Säge-
tischs festgelegt (MTR).
CNR
CNR
MTRMTR
OBJ_BUCH-2116-003.book Page 18 Monday, September 5, 2016 5:52 PM

Deutsch | 19
Bosch Power Tools 1 609 92A 1XZ | (5.9.16)
„4. BVL“: Vertikalen Gehrungswinkel (Bevel Angle) ermitteln
Drücken Sie erneut die Taste 7. Im Display erscheinen „BVL“ und der
berechnete vertikale Gehrungswinkel für die Kapp- und Gehrungssäge.
Mithilfe des vertikalen Gehrungswinkels wird die Neigung des Sägetischs
festgelegt (BVL).
Hinweise zur Betriebsart „Doppelte Gehrung“
Der berechnete horizontale Gehrungswinkel „MTR“ kann nur für Kapp-
und Gehrungssägen übernommen werden, bei denen die Einstellung für
senkrechte Schnitte 0° beträgt. Ist die Einstellung für senkrechte Schnitte
90°, dann müssen Sie den Winkel für die Säge wie folgt berechnen:
90° – angezeigter Winkel „MTR“ = einzustellender Winkel an der Säge.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Sollte das Messwerkzeug über längere Zeit dem Regen ausgesetzt sein,
kanneszurBeeinträchtigungseinerFunktionkommen.Nachdemvollstän-
digen Abtrocknen ist das Messwerkzeug jedoch wieder uneingeschränkt
einsatzbereit. Eine Kalibrierung ist nicht erforderlich.
BVLBVL
OBJ_BUCH-2116-003.book Page 19 Monday, September 5, 2016 5:52 PM

20 | Deutsch
1 609 92A 1XZ | (5.9.16) Bosch Power Tools
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung
Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa-
tionen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu
unseren Produkten und deren Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und Garten-
freunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie Produkttester
werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.
www.diy-academy.eu, das komplette Service-Angebot der DIY Academy.
GebenSie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt
die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder
Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Ele[email protected]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
OBJ_BUCH-2116-003.book Page 20 Monday, September 5, 2016 5:52 PM
