Bosch Professional BLE 200 User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
www.bosch-pt.com
1 609 929 L81 (2007.07) T / 268
Professional
BLE 200
Professional
BLE 200 Professional
OBJ_DOKU-1021-002.fm Page 1 Friday, July 20, 2007 8:42 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
2|
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat
jp オリジナル取扱説明書
pl Instrukcją oryginalną
cs Původním návodem k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Одлинник руководства по эксплуатации
uk Оригінальна інструкція з експлуатації
ro Instrucţiuni de folosire originale
bg Оригинално ръководство за експлоатация
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijām oriģinālvalodā
lt Originali instrukcija
OBJ_BUCH-71-002.book Page 2 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
3|
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26
Español . . . . . . . . . . . . . . . . . . . . . . . . . . Página 36
Português. . . . . . . . . . . . . . . . . . . . . . . . . Página 47
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 57
Nederlands. . . . . . . . . . . . . . . . . . . . . . . . Pagina 67
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 76
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 85
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 94
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 102
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 111
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 121
日本語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ページ 130
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 139
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 149
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . Strana 158
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 167
Русский . . . . . . . . . . . . . . . . . . . . . . . . Страница 176
Українська . . . . . . . . . . . . . . . . . . . . . . Сторінка 187
Română . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 196
Български . . . . . . . . . . . . . . . . . . . . . . Страница 205
Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 214
Slovensko. . . . . . . . . . . . . . . . . . . . . . . . . . Stran 223
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 232
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 241
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 250
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 259
OBJ_BUCH-71-002.book Page 3 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
4|
BLE 200
Professional
BLE 200
Professional
BLE200
Professional
BLE 200
Professional
BLE 200
Professional
BLE 200
Professional
17
16
13
8
14
15
B
A
OBJ_BUCH-71-002.book Page 4 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
5|
Battery 2x1.5V LR6 (AA)
Made in USA
Robert Bosch GmbH
D-70745 Leinfelden-Echterdingen
BLE200
1D3
Professional
BLE 200
Professional
1
2
3
4
4
8
8
3
2
11
12
10
9
5
6
7
OBJ_BUCH-71-002.book Page 5 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
6| Deutsch
de
Sicherheitshinweise
Optimales Arbeiten mit dem Messwerkzeug ist nur
möglich, wenn Sie die Bedienungsanleitung und die
Arbeitshinweise vollständig lesen und die darin
enthaltenen Anweisungen strikt befolgen. BEWAH-
REN SIE DIESE ANWEISUNGEN GUT AUF.
Bringen Sie das Messwerkzeug nicht in die Nähe
von Herzschrittmachern. Durch die Magnetplatte 12
wird ein Feld erzeugt, das die Funktion von Herz-
schrittmachern beeinträchtigen kann.
fHalten Sie das Messwerkzeug fern von magnetischen Daten-
trägern und magnetisch empfindlichen Geräten. Durch die
Wirkung der Magnetplatte 12 kann es zu irreversiblen Datenver-
lusten kommen.
Funktionsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Mess-
werkzeugs auf, und lassen Sie diese Seite aufgeklappt, während
Sie die Bedienungsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum schnellen Finden von rotie-
renden Laserstrahlen.
OBJ_DOKU-1023-002.fm Page 6 Friday, July 20, 2007 10:46 AM

Deutsch | 7
Bosch Power Tools 1 609 929 L81 | (20.7.07)

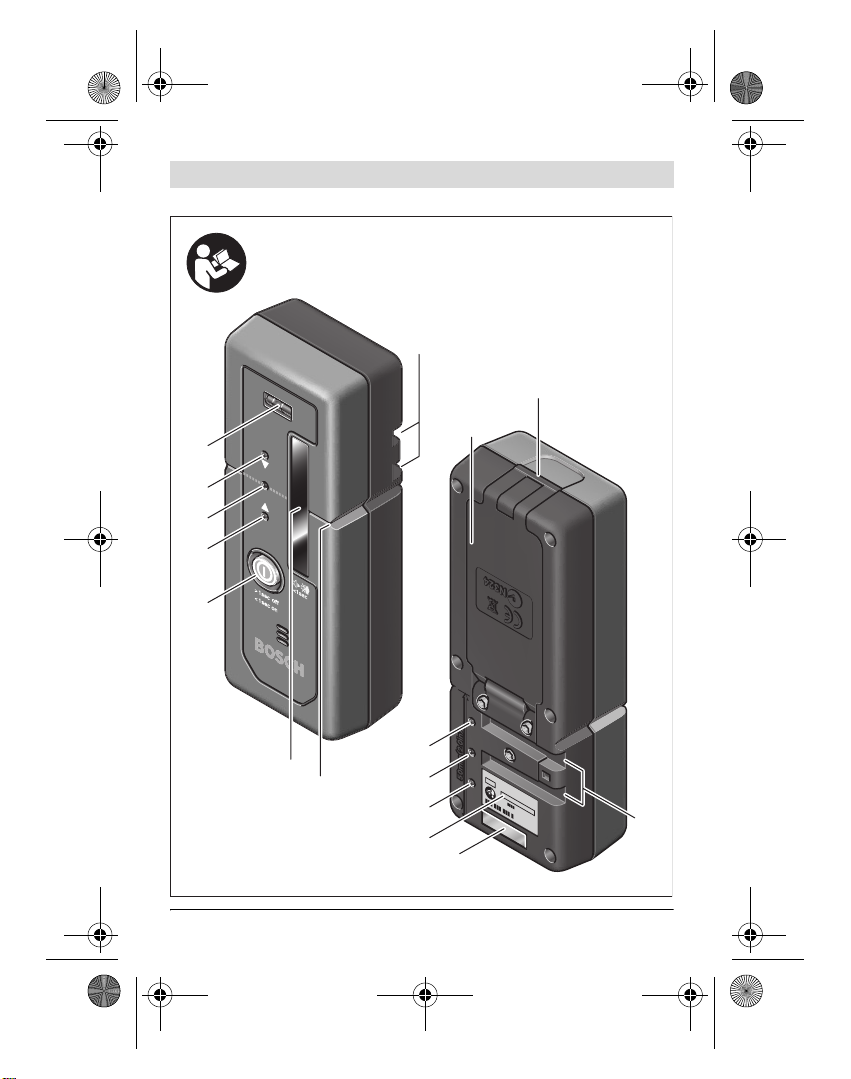

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich
auf die Darstellung des Messwerkzeugs auf der Grafikseite.
1Libelle
2Richtungsanzeige oben
3Mittenanzeige
4Richtungsanzeige unten
5Ein-Aus-Taste/Tonsignaltaste
6Empfangsfeld für Laserstrahl
7Mittenmarkierung
8Aufnahme für Halterung
9Arretierung des Batteriefachdeckels
10 Batteriefachdeckel
11 Seriennummer
12 Magnetplatte
13 Arretierung der Halterung
14 Halterung
15 Obere Kante der Halterung
16 Baulaser-Messlatte*
17 Feststellschraube der Halterung
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-
Lieferumfang.
Geräuschinformation
Der A-bewertete Schalldruckpegel des Signaltons beträgt in einem
Meter Abstand 87 dB(A).
Halten Sie das Messwerkzeug nicht dicht ans Ohr!
OBJ_BUCH-71-002.book Page 7 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
8| Deutsch
Technische Daten
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Se-
riennummer 11 auf dem Typenschild.
Hochleistungsempfänger BLE 200
Professional
Sachnummer 3 601 K17 101
Arbeitsbereich* 200 m
Empfangswinkel 120°
Empfangbare Rotationsgeschwindigkeit >200 min-1
Messgenauigkeit 3mm
Betriebstemperatur –10 °C ... +50 °C
Lagertemperatur –20 °C ... +70 °C
Batterien 2x1,5VAA(LR6)
Betriebsdauer ca. 70 h
Gewicht entsprechend
EPTA-Procedure 01/2003 0,2 kg
Schutzart IP 66 (staubdicht
und strahlwasser-
geschützt)
Maße 135 x 50 x 32 mm
* Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen
(z.B. direkte Sonneneinstrahlung) verringert werden.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerk-
zeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können variie-
ren.
OBJ_BUCH-71-002.book Page 8 Friday, July 20, 2007 10:07 AM

Deutsch | 9
Bosch Power Tools 1 609 929 L81 | (20.7.07)
Montage
Batterien einsetzen/wechseln
Verwenden Sie ausschließlich Alkali-Mangan-Batterien.
Drücken Sie die Arretierung 9des Batteriefachs mit einem geeigne-
ten Werkzeug nach außen und klappen Sie den Batteriefachdeckel
10 auf.
Achten Sie beim Einsetzen der Batterien auf die richtige Polung
entsprechend der Abbildung im Batteriefach.
Blinken die Richtungsanzeigen 4und 2abwechselnd, müssen die
Batterien gewechselt werden.
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur
Batterien eines Herstellers und mit gleicher Kapazität.
fNehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie
es längere Zeit nicht benutzen. Die Batterien können bei länge-
rer Lagerung korrodieren und sich selbst entladen.
Betrieb
Inbetriebnahme
fSetzen Sie das Messwerkzeug keinen extremen Temperatu-
ren oder Temperaturschwankungen aus. Lassen Sie es z.B.
nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug
bei größeren Temperaturschwankungen erst austemperieren,
bevor Sie es in Betrieb nehmen.
Stellen Sie das Messwerkzeug mindestens 50 cm vom Baulaser
entfernt auf. Platzieren Sie es so, dass der Laserstrahl das Emp-
fangsfeld 6erreichen kann. Stellen Sie am Baulaser die höchste Ro-
tationsgeschwindigkeit ein.
OBJ_BUCH-71-002.book Page 9 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
10 | Deutsch
Ein-/Ausschalten
fBeim Einschalten des Messwerkzeugs ertönt ein lauter Signal-
ton. Halten Sie deshalb das Messwerkzeug beim Einschalten
vom Ohr bzw. von anderen Personen fern. Der laute Ton kann
das Gehör schädigen.
Drücken Sie zum Einschalten des Messwerkzeugs kurz die Taste 5
(„<1 sec on“). Die Richtungsanzeigen 4, 3und 2auf Vorder- und
Rückseite des Messwerkzeugs leuchten für eine Sekunde, und ein
kurzes Tonsignal ertönt.
Zur Anzeige der Betriebsbereitschaft leuchtet bei eingeschaltetem
Empfänger die Mittenanzeige 3alle 2 Sekunden auf. Sobald der La-
serstrahl das Empfangsfeld 6durchläuft, zeigen die Richtungsan-
zeigen 4, 3und 2ausschließlich die Höhe des Laserstrahls an (sie-
he „Richtungsanzeigen“, Seite 10).
Drücken Sie zum Ausschalten des Messwerkzeugs die Taste 5län-
ger als eine Sekunde („>1 sec off“). Das Ausschalten wird vom
Messwerkzeug mit dem Aufleuchten der drei Richtungsanzeigen 4,
3und 2angezeigt, und ein kurzes Tonsignal ertönt.
Wird ca. 30 min keine Taste am Messwerkzeug gedrückt und er-
reicht das Empfangsfeld 630 min lang kein Laserstrahl, dann
schaltet das Messwerkzeug zur Schonung der Batterien automa-
tisch ab.
Richtungsanzeigen
Die Anzeigen unten 4, Mitte 3und oben 2(jeweils auf Vorder- und
Rückseite des Messwerkzeugs) sowie der Signalton zeigen die Po-
sition des umlaufenden Laserstrahls im Empfangsfeld 6an.
Durchläuft der Laserstrahl erstmals das Empfangsfeld 6, dann er-
tönt auch bei abgeschaltetem Signalton ein einmaliges Signal.
OBJ_BUCH-71-002.book Page 10 Friday, July 20, 2007 10:07 AM

Deutsch | 11
Bosch Power Tools 1 609 929 L81 | (20.7.07)
Laserstrahl zu hoch: Durchläuft der Laserstrahl die obere Hälfte
des Empfangsfeldes 6, dann blinkt die untere Richtungsanzeige 4.
Bei eingeschaltetem Signalton ertönt ein Signal in langsamem
Takt. Bewegen Sie das Messwerkzeug in Pfeilrichtung nach oben.
Laserstrahl zu tief: Durchläuft der Laserstrahl die untere Hälfte
des Empfangsfeldes 6, dann blinkt die obere Richtungsanzeige 2.
Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach unten.
Laserstrahl mittig: Durchläuft der Laserstrahl das Empfangsfeld 6
auf Höhe der Mittenmarkierung 7, dann blinkt die Mittenanzeige 3.
Bei eingeschaltetem Signalton ertönt ein Dauerton.
Signalton
Sie können den Signalton ein- und ausschalten. Drücken Sie dazu
die Taste 5einmal kurz („<1 sec“).
Beim Ein- und Ausschalten des Signaltones leuchten jeweils die
Richtungsanzeigen 4, 3und 2kurz. Beim Einschalten ertönen drei
Signaltöne, beim Ausschalten ein einzelner Signalton.
Durchläuft der Laserstrahl erstmals das Empfangsfeld 6, dann er-
tönt auch bei abgeschaltetem Signalton ein einmaliges Signal.
Nach Einschalten des Messwerkzeugs ist der Signalton immer ein-
geschaltet.
Arbeitshinweise
Markieren
An der Mittenmarkierung 7rechts und links am Messwerkzeug kön-
nen Sie die Höhe des Laserstrahls markieren, wenn er durch die
Mitte des Empfangsfeldes 6läuft. Die Mittenmarkierung befindet
sich 50 mm von der oberen Kante des Messwerkzeugs entfernt.
OBJ_BUCH-71-002.book Page 11 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
12 | Deutsch
Ausrichten mit der Libelle
Mit Hilfe der Libelle 1können Sie das Messwerkzeug senkrecht
(lotrecht) ausrichten. Ein schief angebrachtes Messwerkzeug führt
zu Fehlmessungen.
Befestigen mit Halterung (siehe Bild A)
Sie können das Messwerkzeug mit Hilfe der Halterung 14 sowohl
an einer Baulaser-Messlatte 16 (Zubehör) als auch an anderen
Hilfsmitteln mit einer Breite von ca. 5 bis 50 mm befestigen.
Schieben Sie die Halterung 14 seitlich bis zum hörbaren Einrasten
in die Aufnahme 8an der Rückseite des Messwerkzeugs.
Lösen Sie die Feststellschraube 17, schieben Sie die Halterung z.B.
auf die Baulaser-Messlatte 16 und ziehen Sie die Feststellschraube
17 wieder fest.
Die obere Kante 15 der Halterung befindet sich auf der gleichen
Höhe wie die Mittenmarkierung 7und kann zum Markieren des La-
serstrahls verwendet werden.
Zum Entnehmen des Messwerkzeugs aus der Halterung 14 drücken
Sie die Arretierung 13 und ziehen das Messwerkzeug aus der Hal-
terung.
Befestigen mit Magnet (siehe Bild B)
Ist eine sichere Befestigung nicht unbedingt erforderlich, können
Sie das Messwerkzeug mit Hilfe der Magnetplatte 12 stirn- und
rückseitig an Stahlteile heften.
OBJ_BUCH-71-002.book Page 12 Friday, July 20, 2007 10:07 AM

Deutsch | 13
Bosch Power Tools 1 609 929 L81 | (20.7.07)
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch
ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüf-
verfahren einmal ausfallen, ist die Reparatur von einer autorisier-
ten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu
lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte
unbedingt die 10-stellige Sachnummer laut Typenschild des Mess-
werkzeugs an.
Ersatzteile
Batteriefachdeckel 10 mit Schrauben. . . . . . . . . . . 1 609 203 W30
Halterung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 203 W31
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und War-
tung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen
und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu
Kauf, Anwendung und Einstellung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal für Handwerker und
Heimwerker.
www.ewbc.de, der Informations-Pool für Handwerk und Ausbil-
dung.
OBJ_BUCH-71-002.book Page 13 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
14 | Deutsch
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail: [email protected]
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: [phone]
Fax: [phone]
Tel. Kundenberater: [phone]
E-Mail: [email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
OBJ_BUCH-71-002.book Page 14 Friday, July 20, 2007 10:07 AM

Deutsch | 15
Bosch Power Tools 1 609 929 L81 | (20.7.07)
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Messwerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und ihrer Um-
setzung in nationales Recht müssen nicht mehr ge-
brauchsfähige Messwerkzeuge getrennt gesammelt
und einer umweltgerechten Wiederverwertung zuge-
führt werden.
Akkus/Batterien:
Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder
ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf
umweltfreundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 91/157/EWG müssen defekte oder ver-
brauchte Akkus/Batterien recycelt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abge-
geben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
OBJ_BUCH-71-002.book Page 15 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
16 | English
en
Safety Rules
Optimal working with the measuring tool is possi-
ble only when the operating instructions and infor-
mation are read completely, and the instructions
contained therein are strictly followed. SAVE
THESE INSTRUCTIONS.
Keep the measuring tool away from cardiac pace-
makers. The magnet plate 12 generates a field that
can impair the function of cardiac pacemakers.
fKeep the measuring tool away from magnetic data medium
and magnetically-sensitive equipment. The effect of the mag-
net plate 12 can lead to irreversible data loss.
Functional Description
Please unfold the fold-out page with the representation of the
measuring tool and leave it unfolded while reading the operating
instructions.
Intended Use
The measuring tool is intended for quick finding of rotating laser
beams.
OBJ_BUCH-71-002.book Page 16 Friday, July 20, 2007 10:07 AM

English | 17
Bosch Power Tools 1 609 929 L81 | (20.7.07)
Product Features
The numbering of the product features shown refers to the illustra-
tion of the measuring tool on the graphic page.
1Spirit level
2“Top”direction indicator
3Centre indicator
4“Bottom”direction indicator
5On/Off and tone signal push button
6Reception area for the laser beam
7Centre mark
8Retainer openings for holder
9Latch of battery lid
10 Battery lid
11 Serial number
12 Magnet plate
13 Holder latch
14 Holder
15 Holder upper edge
16 Construction laser measuring rod*
17 Locking screw for holding device
*The accessories illustrated or described are not included as standard de-
livery.
Noise Information
The A-weighted sound pressure level of the audio signal at one me-
ter distance is 87 dB(A).
Do not hold the measuring tool close to your ear!
OBJ_BUCH-71-002.book Page 17 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
18 | English
Technical Data
The measuring tool can be clearly identified with the serial number
11 on the type plate.
High-performance Receiver BLE 200
Professional
Article number 3 601 K17 101
Working range* 200 m
Receiving angle 120°
Receivable rotation speed >200 rpm
Measuring accuracy 3mm
Operating temperature –10 °C ... +50 °C
Storage temperature –20 °C ... +70 °C
Batteries 2x1.5VAA(LR6)
Operating life time, approx. 70 h
Weight according to
EPTA-Procedure 01/2003 0.2 kg
Degree of protection IP 66 (dust-proof and
protected against
powerful water jets)
Dimensions 135 x 50 x 32 mm
* The working range can be decreased by unfavourable environmental
conditions (e.g. direct sun irradiation).
Please observe the article number on the type plate of your measuring tool.
The trade names of the individual measuring tools may vary.
OBJ_BUCH-71-002.book Page 18 Friday, July 20, 2007 10:07 AM

English | 19
Bosch Power Tools 1 609 929 L81 | (20.7.07)
Assembly
Inserting/Replacing the Battery
Use only alkali-manganese batteries.
Press the latch 9of the battery lid outward with a suitable tool and
open the battery lid 10.
When inserting batteries, pay attention to the correct polarity ac-
cording to the representation on the inside of the battery compart-
ment.
When the direction indicators 4and 2flash alternately, the batter-
ies must be replaced.
Always replace all batteries at the same time. Only use batteries
from one brand and with the identical capacity.
fRemove the batteries from the measuring tool when not using
it for extended periods. When storing for extended periods,
the batteries can corrode and discharge themselves.
Operation
Initial Operation
fDo not subject the measuring tool to extreme temperatures or
variations in temperature. As an example, do not leave it in ve-
hicles for longer periods. In case of large variations in tempera-
ture, allow the measuring tool to adjust to the ambient temper-
ature before putting it into operation.
Position the measuring tool at least 50 cm away from the laser level
and in such a manner that the laser beam can reach the reception
area 6. Set the highest rotational speed on the laser level.
OBJ_BUCH-71-002.book Page 19 Friday, July 20, 2007 10:07 AM

1 609 929 L81 | (20.7.07) Bosch Power Tools
20 | English
Switching On and Off
fA loud audio signal sounds when switching on the measuring
tool. Therefore, keep the measuring tool away from your ear
or other person when switching on. The loud audio signal can
cause hearing defects.
For switching on the measuring tool, briefly press button 5
(“<1 sec on”). The direction indicators 4, 3and 2on the front and
rear side of the measuring tool light up for one second and a brief
audio signal sounds.
To indicate the operational readiness, the centre indicator 3lights
up every 2 seconds when the receiver is switched on. As soon as
the laser beam runs through the reception area 6, the direction in-
dicators 4, 3and 2indicate only the height of the laser beam (see
“Direction Indicators”, page 20).
To switch off the measuring tool, press button 5for more than one
second (“>1 sec off”). The switching off of the measuring tool is in-
dicated by the three direction indicators 4, 3and 2lighting up, and
a brief audio signal sounds.
When no pushbutton on the measuring tool is pressed for approx.
30 minutes and when no laser beam is impinged upon the recep-
tion area 6for 30 minutes, the measuring tool switches off auto-
matically to save the batteries.
Direction Indicators
The direction indicators for bottom 4, centre 3and top 2(on both
the front and rear side of the measuring tool) as well as the audio
signal indicate the position of the rotating laser beam in the recep-
tion area 6.
When the laser beam runs through the reception area 6the first
time, a single tone is signalled, even when the audio signal is
switched off.
OBJ_BUCH-71-002.book Page 20 Friday, July 20, 2007 10:07 AM
