Bosch Quigo User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 92A 0JV (2014.04) I / 159 WEU
WEU WEU
Quigo
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
OBJ_DOKU-29249-003.fm Page 1 Thursday, April 3, 2014 5:09 PM

1 609 92A 0JV | (3.4.14) Bosch Power Tools
2|
Deutsch ............................................... Seite 7
English..................................................Page 18
Français................................................Page 31
Español.............................................. Página 43
Português........................................... Página 55
Italiano............................................... Pagina 65
Nederlands......................................... Pagina 77
Dansk ................................................... Side 87
Svenska ................................................ Sida 97
Norsk.....................................................Side 106
Suomi....................................................Sivu 115
Ελληνικά ............................................. Σελίδα 125
Türkçe ................................................. Sayfa 136
........................................ 158
OBJ_BUCH-1630-003.book Page 2 Thursday, April 3, 2014 4:49 PM

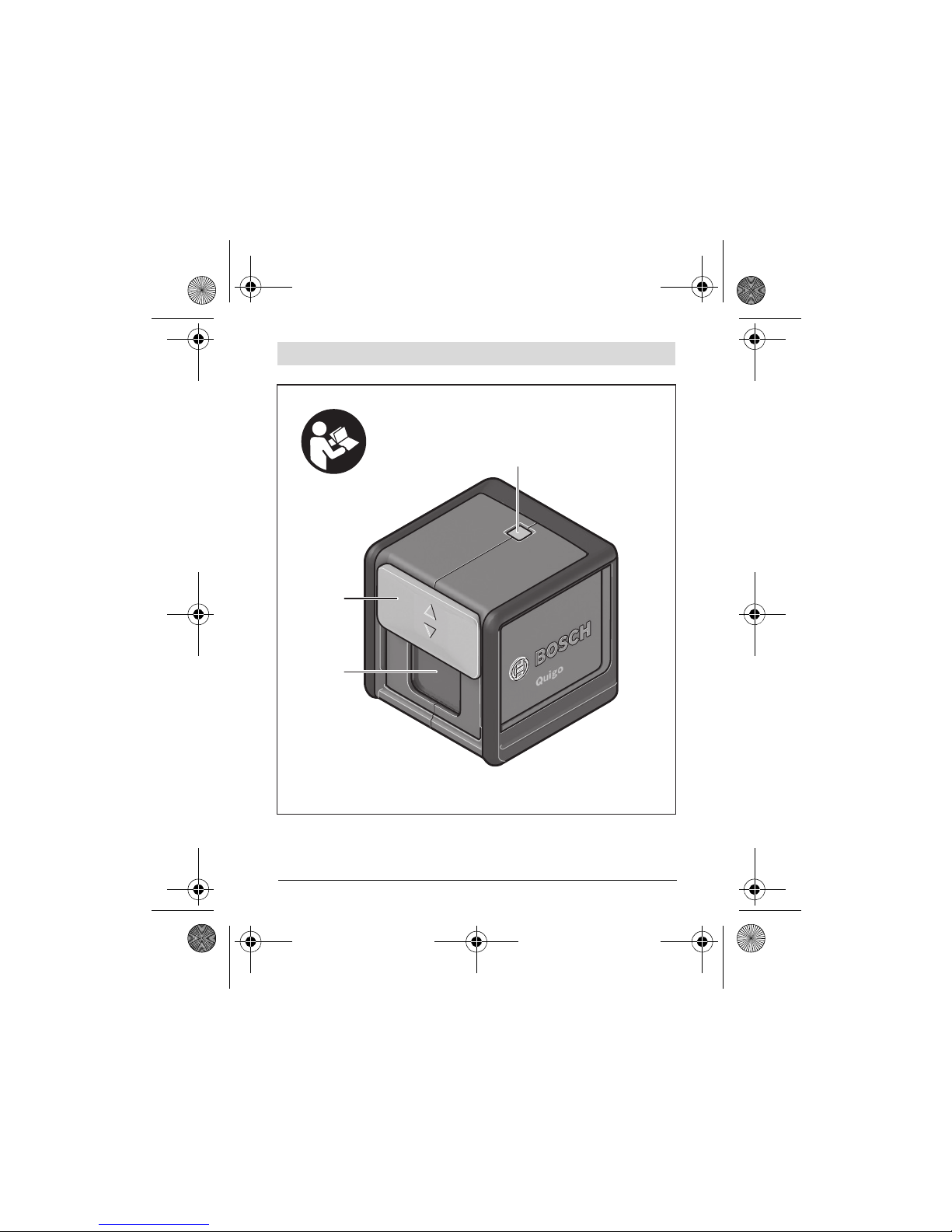

| 3
Bosch Power Tools 1 609 92A 0JV | (3.4.14)
2
3
1
Quigo
OBJ_BUCH-1630-003.book Page 3 Thursday, April 3, 2014 4:49 PM

1 609 92A 0JV | (3.4.14) Bosch Power Tools
4|
7
15
4
5
6
OBJ_BUCH-1630-003.book Page 4 Thursday, April 3, 2014 4:49 PM

| 5
Bosch Power Tools 1 609 92A 0JV | (3.4.14)
11
10
9
8
12
A
OBJ_BUCH-1630-003.book Page 5 Thursday, April 3, 2014 4:49 PM

1 609 92A 0JV | (3.4.14) Bosch Power Tools
6|
13
2 607 990 031
14
TT 150
0 603 691 000
OBJ_BUCH-1630-003.book Page 6 Thursday, April 3, 2014 4:49 PM

Deutsch | 7
Bosch Power Tools 1 609 92A 0JV | (3.4.14)
Deutsch

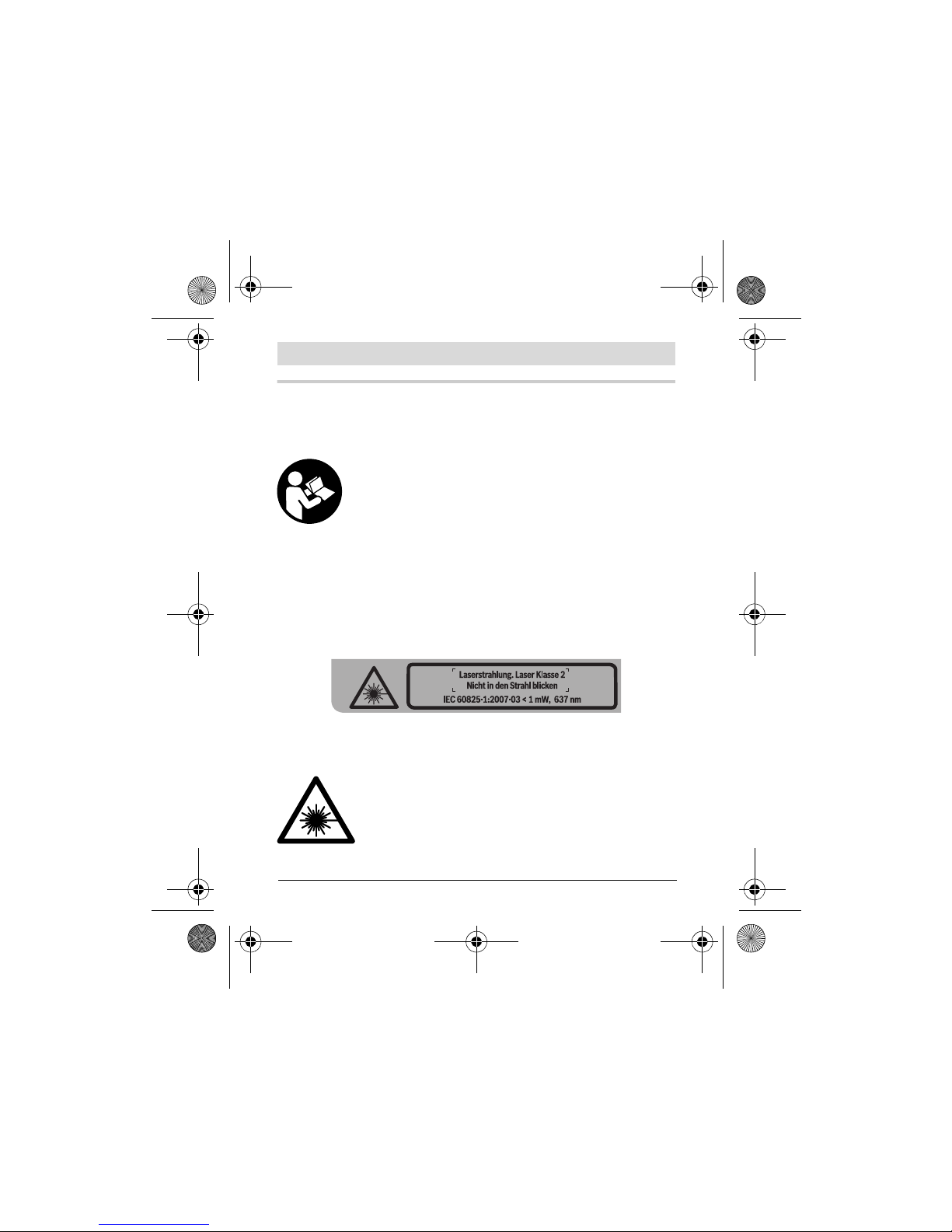

Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten, um
mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Ma-
chen Sie Warnschilder am Messwerkzeug niemals unkennt-
lich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND
GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS
MIT.
Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Jus-
tiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt
werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Dar-
stellung des Messwerkzeugs auf der Grafikseite mit Nummer 7 gekenn-
zeichnet).
Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann über-
kleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten
Aufkleber in Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere
undblickenSie nicht selbstindendirekten oder reflektier-
ten Laserstrahl. Dadurch können Sie Personen blenden,
Unfälle verursachen oder das Auge schädigen.
OBJ_BUCH-1630-003.book Page 7 Thursday, April 3, 2014 4:49 PM

1 609 92A 0JV | (3.4.14) Bosch Power Tools
8| Deutsch
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-
Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch
nicht vor der Laserstrahlung.
Falls Laserstrahlung ins Auge trifft, sinddie Augen bewusst zuschließen
und der Kopf sofort aus dem Strahl zu bewegen.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Stra-
ßenverkehr.DieLaser-Sichtbrillebietetkeinenvollständigen UV-Schutz und
vermindert die Farbwahrnehmung.
Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur
mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Si-
cherheit des Messwerkzeuges erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nichtunbeaufsichtigtbenut-
zen. Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Um-
gebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befin-
den. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder
die Dämpfe entzünden.
Bringen Sie das Messwerkzeug nicht in die Nähe von Herz-
schrittmachern. Durch den Magnet im Inneren des Mess-
werkzeugs wird ein Feld erzeugt, das die Funktion von Herz-
schrittmachern beeinträchtigen kann.
Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und
magnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann
es zu irreversiblen Datenverlusten kommen.
OBJ_BUCH-1630-003.book Page 8 Thursday, April 3, 2014 4:49 PM

Deutsch | 9
Bosch Power Tools 1 609 92A 0JV | (3.4.14)
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrech-
ten und senkrechten Linien.
Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatz-
orten geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstel-
lung des Messwerkzeugs auf der Grafikseite.
1Austrittsöffnung Laserstrahlung
2Ein-/Ausschalter
3Batterie- und Nivellierwarnung
4Stativaufnahme 1/4"
5Arretierung des Batteriefachdeckels
6Batteriefachdeckel
7Laser-Warnschild
8Adapterplatte der Halterung
91/4"-Schraube der Halterung
10 Feststellschraube der Halterung
11 Befestigungsschraube der Halterung
12 Halterung
13 Laser-Sichtbrille*
14 Stativ*
15 Seriennummer
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.
OBJ_BUCH-1630-003.book Page 9 Thursday, April 3, 2014 4:49 PM

1 609 92A 0JV | (3.4.14) Bosch Power Tools
10 | Deutsch
Technische Daten
Kreuzlinienlaser Quigo
Sachnummer 3 603 F63 200
Arbeitsbereich mindestens1) 7m
Nivelliergenauigkeit
–bei0°
– bei ±4° ±0,8 mm/m ±1,0 mm/m
Selbstnivellierbereich typisch ±4°
Nivellierzeit typisch 6s
Betriebstemperatur +5 °C...+35 °C
Lagertemperatur –20 °C...+70 °C
Relative Luftfeuchte max. 90 %
Laserklasse 2
Lasertyp 637 nm, <1 mW
C61
Stativaufnahme 1/4"
Batterien 2x1,5VLR03(AAA)
Betriebsdauer ca. >3h
Gewicht entsprechend EPTA-Procedure 01/2003 0,25 kg
Maße (Länge x Breite x Höhe) 65 x 65 x 65 mm
1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnen-
einstrahlung) verringert werden.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 15 auf dem Ty-
penschild.
