8 | Deutsch
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen
und zu beachten, um mit dem Mess-
werkzeug gefahrlos und sicher zu arbei-
ten. Wenn das Messwerkzeug nicht ent-
sprechend den vorliegenden Anweisun-
gen verwendet wird, können die integrierten Schutzvor-
kehrungen im Messwerkzeug beeinträchtigt werden. Ma-
chen Sie Warnschilder am Messwerkzeug niemals un-
kenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF
UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERK-
ZEUGS MIT.
uVorsicht – wenn andere als die hier angegebenen Bedie-
nungs- oder Justiereinrichtungen benutzt oder andere
Verfahrensweisen ausgeführt werden, kann dies zu ge-
fährlicher Strahlungsexposition führen.

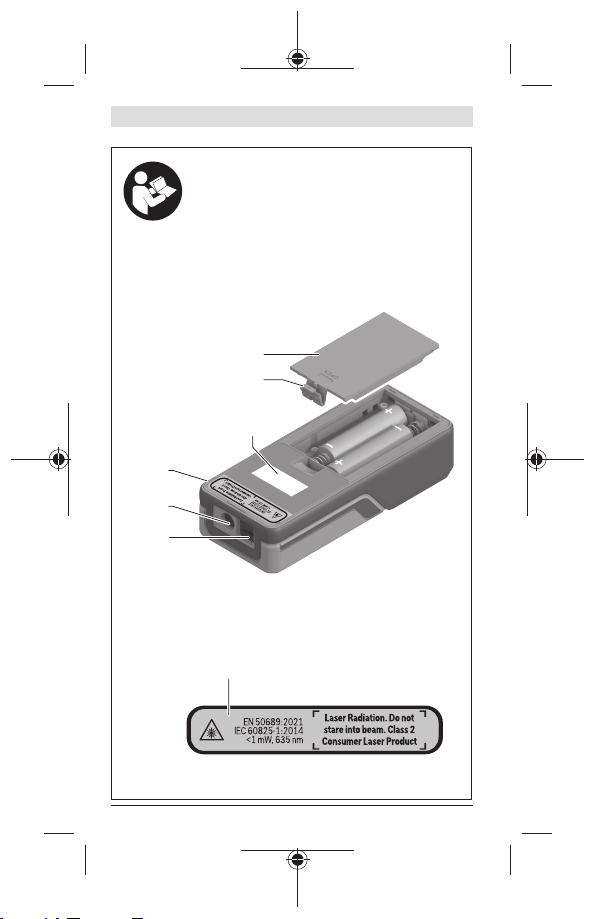

uDas Messwerkzeug wird mit einem Laser-Warnschild
ausgeliefert (in der Darstellung des Messwerkzeugs auf
der Grafikseite gekennzeichnet).
uIst der Text des Laser-Warnschildes nicht in Ihrer Lan-
dessprache, dann überkleben Sie ihn vor der ersten In-
betriebnahme mit dem mitgelieferten Aufkleber in Ihrer
Landessprache.
Richten Sie den Laserstrahl nicht auf Perso-
nen oder Tiere und blicken Sie nicht selbst in
den direkten oder reflektierten Laserstrahl.
Dadurch können Sie Personen blenden, Unfälle
verursachen oder das Auge schädigen.
1 609 92A 85R | (17.04.2023) Bosch Power Tools

Deutsch | 9
uFalls Laserstrahlung ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl
zu bewegen.
uNehmen Sie keine Änderungen an der Lasereinrichtung
vor.
uLassen Sie das Messwerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparie-
ren. Damit wird sichergestellt, dass die Sicherheit des
Messwerkzeuges erhalten bleibt.
uLassen Sie Kinder das Laser-Messwerkzeug nicht unbe-
aufsichtigt benutzen. Sie könnten unbeabsichtigt andere
Personen oder sich selber blenden.
uArbeiten Sie mit dem Messwerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Im Messwerkzeug
können Funken erzeugt werden, die den Staub oder die
Dämpfe entzünden.
uDas Messwerkzeug ist mit einer Funkschnittstelle aus-
gestattet. Lokale Betriebseinschränkungen, z.B. in Flug-
zeugen oder Krankenhäusern, sind zu beachten.
Die Wortmarke Bluetooth® wie auch die Bildzeichen (Lo-
gos) sind eingetragene Marken und Eigentum der
Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmar-
ke/Bildzeichen durch die Robert Bosch Power Tools GmbH
erfolgt unter Lizenz.
uVorsicht! Bei der Verwendung des Messwerkzeugs mit
Bluetooth® kann eine Störung anderer Geräte und An-
lagen, Flugzeuge und medizinischer Geräte (z.B. Herz-
schrittmacher, Hörgeräte) auftreten. Ebenfalls kann ei-
ne Schädigung von Menschen und Tieren in unmittelba-
rer Umgebung nicht ganz ausgeschlossen werden. Ver-
wenden Sie das Messwerkzeug mit Bluetooth® nicht in
der Nähe von medizinischen Geräten, Tankstellen, che-
mischen Anlagen, Gebieten mit Explosionsgefahr und in
Bosch Power Tools 1 609 92A 85R | (17.04.2023)

10 | Deutsch
Sprenggebieten. Verwenden Sie das Messwerkzeug mit
Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Be-
trieb über einen längeren Zeitraum in direkter Körper-
nähe.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernun-
gen, Längen, Höhen, Abständen und zum Berechnen von Flä-
chen, Volumina und Höhen.
Das Messwerkzeug ist zur Verwendung im Innenbereich geeig-
net.
Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß
EN50689.
Die Messergebnisse können über Bluetooth® zu anderen Gerä-
ten übertragen werden.
Abgebildete Komponenten

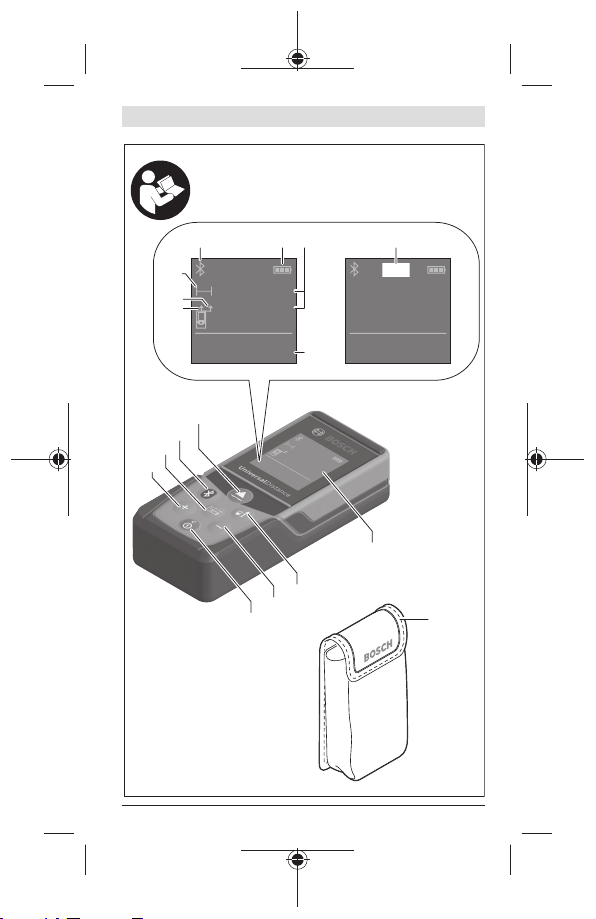

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs in den Abbildun-
gen.
(1) Plustaste
(2) Funktionstaste
(3) Taste Bluetooth®
(4)  Messtaste
(5) Display
(6) Taste Wahl der Bezugsebene
(7) Minustaste
1 609 92A 85R | (17.04.2023) Bosch Power Tools

Deutsch | 11
(8)  Ein-Aus-Taste
(9) Batteriefachdeckel
(10) Arretierung des Batteriefachdeckels
(11) Seriennummer
(12) Empfangslinse
(13) Ausgang Laserstrahlung
(14) Laser-Warnschild
(15) Schutztasche
Anzeigenelemente
(a) Status Bluetooth®
Bluetooth® aktiviert, Verbindung nicht hergestellt
Bluetooth® aktiviert, Verbindung hergestellt
(b) Batterieanzeige
(c) Messwertzeilen
(d) Ergebniszeile
(e) Laser eingeschaltet
(f) Bezugsebene der Messung
(g) Anzeige Messfunktion
(h) Fehleranzeige "Error"
Technische Daten
Digitaler Laser-Entfernungs-
messer Universal Distance 40C Universal Distance 50C
Sachnummer 3603F721.. 3603F723..
MessbereichA) 0,05−40 m 0,05−50 m
Bosch Power Tools 1 609 92A 85R | (17.04.2023)

12 | Deutsch
Digitaler Laser-Entfernungs-
messer Universal Distance 40C Universal Distance 50C
MessgenauigkeitB) ±2,0 mm ±2,0 mm
Betriebstemperatur −10 °C…
+40 °C −10 °C… +40 °C
Lagertemperatur −20 °C…
+70 °C −20 °C… +70 °C
relative Luftfeuchte max. 90 % 90 %
max. Einsatzhöhe über Be-
zugshöhe 2000 m 2000 m
Verschmutzungsgrad entspre-
chend IEC61010‑1 2C) 2C)
Laserklasse 2 2
Lasertyp 635 nm, <1
mW 635 nm, <1 mW
Divergenz des Laserstrahls <1,5 mrad
(Vollwinkel) <1,5 mrad (Vollwinkel)
Abschaltautomatik nach ca.
– Laser 20 s 20 s
– Messwerkzeug (ohne Mes-
sung) 5 min 5 min
–Bluetooth® (wenn inaktiv) 3 min 3 min
Batterien 2× 1,5 V
LR03 (AAA) 2× 1,5 V LR03 (AAA)
Datenübertragung
Bluetooth®Bluetooth®
Low EnergyD)
Bluetooth®
Low EnergyD)
Betriebsfrequenzbereich 2402−2480
MHz 2402−2480 MHz
1 609 92A 85R | (17.04.2023) Bosch Power Tools

Deutsch | 13
Digitaler Laser-Entfernungs-
messer Universal Distance 40C Universal Distance 50C
max. Sendeleistung 2,5 mW 2,5 mW
A) Bei Messung ab Vorderkante. Bei ungünstigen Bedingungen wie
z.B. sehr starker Beleuchtung, stark von 20 °C abweichender Tem-
peratur oder schlecht reflektierender Oberfläche kann der Mess-
bereich eingeschränkt sein.
B) Dies gilt für ein hohes Reflexionsvermögen des Messobjekts (z.B.
eine weiß gestrichene Wand), eine schwache Hintergrundbeleuch-
tung und eine Betriebstemperatur von 20 °C. Darüber hinaus ist
eine Abweichung von ±0,05mm/m zu berücksichtigen. Unter un-
günstigen Bedingungen wie starker Beleuchtung, großen Höhen
oder einer schlecht reflektierenden Oberfläche und bei einer Be-
triebstemperatur von 20 °C kann die Abweichung ±4mm betra-
gen. Darüber hinaus ist eine Abweichung von ±0,15mm/m zu be-
rücksichtigen.
C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch
gelegentlich eine vorübergehende durch Betauung verursachte
Leitfähigkeit erwartet wird.
D) Bei Bluetooth® Low Energy-Geräten kann je nach Modell und Be-
triebssystem kein Verbindungsaufbau möglich sein. Bluetooth®
Geräte müssen das GATT-Profil unterstützen.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien-
nummer (11) auf dem Typenschild.
Batterie einsetzen/wechseln
Ersetzen Sie immer alle Batterien gleichzeitig. Verwen-
den Sie nur Batterien eines Herstellers und mit gleicher
Kapazität.
Achten Sie dabei auf die richtige Polung entsprechend
der Darstellung auf der Innenseite des Batteriefachs.
uNehmen Sie die Batterien aus dem Messwerkzeug,
wenn Sie es längere Zeit nicht benutzen. Die Batterien
können bei längerer Lagerung korrodieren und sich selbst
entladen.
Bosch Power Tools 1 609 92A 85R | (17.04.2023)

14 | Deutsch
Betrieb
Inbetriebnahme
uLassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigt und schalten Sie das Messwerkzeug nach
Gebrauch ab. Andere Personen könnten vom Laserstrahl
geblendet werden.
uSchützen Sie das Messwerkzeug vor Nässe und direkter
Sonneneinstrahlung.
uSetzen Sie das Messwerkzeug keinen extremen Tempe-
raturen oder Temperaturschwankungen aus. Lassen Sie
es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen erst
austemperieren, bevor Sie es in Betrieb nehmen. Bei extre-
men Temperaturen oder Temperaturschwankungen kann
die Präzision des Messwerkzeugs beeinträchtigt werden.
uVermeiden Sie heftige Stöße oder Stürze des Messwerk-
zeugs. Nach starken äußeren Einwirkungen auf das Mess-
werkzeug sollten Sie vor dem Weiterarbeiten immer eine
Genauigkeitsüberprüfung (siehe „Genauigkeitsüberprü-
fung“, Seite18) durchführen.
Ein-/Ausschalten
Drücken Sie die Taste , um das Messwerkzeug einzu-
schalten.
Sie können das Messwerkzeug auch einschalten, indem Sie
die Taste drücken.
Beim Einschalten des Messwerkzeugs wird der Laserstrahl
noch nicht eingeschaltet.
Halten Sie die Taste gedrückt, um das Messwerkzeug
auszuschalten.
1 609 92A 85R | (17.04.2023) Bosch Power Tools

Deutsch | 15
Wird ca. 5min lang keine Taste am Messwerkzeug gedrückt,
dann schaltet sich das Messwerkzeug zur Schonung der Batte-
rien automatisch ab.
Messvorgang
Nach dem Einschalten befindet sich das Messwerkzeug in der
Funktion Längenmessung.
Als Bezugsebene für die Messung ist nach dem Einschalten die
Hinterkante des Messwerkzeugs ausgewählt. Sie können die
Bezugsebene ändern (siehe „Bezugsebene wählen“, Sei-
te16).
Legen Sie das Messwerkzeug an den gewünschten Start-
punkt der Messung (z.B. Wand) an.
Drücken Sie kurz die Taste , um den Laser einzuschal-
ten.
Richten Sie den Laserpunkt auf das Ziel.
Drücken Sie die Taste erneut, um die Messung auszulö-
sen.
Nach dem Messvorgang wird der Laserstrahl ausgeschaltet.
Für eine weitere Messung wiederholen Sie diesen Vorgang.
Messwerte oder Endergebnisse können addiert oder subtra-
hiert werden.
In der Funktion Dauermessung beginnt die Messung bereits
nach dem ersten Drücken der Taste .
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Das Messwerkzeug darf während einer Messung nicht
bewegt werden (mit Ausnahme der Funktion Dauermes-
Bosch Power Tools 1 609 92A 85R | (17.04.2023)

16 | Deutsch
sung). Legen Sie deshalb das Messwerkzeug möglichst an eine
feste Anschlag- oder Auflagefläche an.
Die Empfangslinse(12) und der Ausgang der
Laserstrahlung(13) dürfen bei einer Messung nicht ab-
gedeckt sein.
Bezugsebene wählen
Für die Messung können Sie unter verschiedenen Bezugsebe-
nen wählen:
die Hinterkante des Messwerkzeugs (z.B. beim An-
legen an Wände)
die Vorderkante des Messwerkzeugs (z.B. beim
Messen ab einer Tischkante)
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Messfunktionen
Messfunktionen auswählen/ändern
Im Funktionsmenü finden Sie folgende Funktionen:
– Längenmessung
– Flächenmessung
– Volumenmessung
– Dauermessung
1 609 92A 85R | (17.04.2023) Bosch Power Tools

Deutsch | 17
Drücken Sie die Taste so oft, bis
im Display(5) die Anzeige für die
gewünschte Funktion erscheint.
Um die Auswahl zu bestätigen,
drücken Sie die Taste .
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Bluetooth®-Schnittstelle
Aktivierung der Bluetooth®- Schnittstelle zur
Datenübertragung auf ein mobiles Endgerät
Stellen Sie sicher, dass die Schnittstelle Bluetooth® an Ih-
rem mobilen Endgerät aktiviert ist.
Drücken Sie die Taste .
(a)
00.000 m
00.000 m
00 . 000 m
Der Verbindungsstatus sowie die aktive
Verbindung(a) wird im Display(5) an-
gezeigt.
Zur Erweiterung des Funktionsumfan-
ges stehen Bosch-Apps zur Verfügung.
Diese können Sie je nach Endgerät in
den entsprechenden App-Stores herun-
terladen.
Nach dem Start der Bosch-Applikation
wird die Verbindung zwischen mobilem Endgerät und Mess-
werkzeug hergestellt. Werden mehrere aktive Messwerkzeuge
gefunden, wählen Sie das passende Messwerkzeug anhand
der Seriennummer aus. Die Seriennummer(11) finden Sie auf
dem Typenschild Ihres Messwerkzeugs.
Bosch Power Tools 1 609 92A 85R | (17.04.2023)

18 | Deutsch
Kann innerhalb von 3 Minuten nach Drücken der Taste kei-
ne Verbindung aufgebaut werden, schaltet sich Bluetooth® zur
Schonung der Batterien automatisch ab.
Deaktivierung der Bluetooth®-Schnittstelle
Drücken Sie die Taste , um Bluetooth® zu deaktivieren,
oder schalten Sie das Messwerkzeug aus.
Genauigkeitsüberprüfung
Prüfen Sie regelmäßig die Genauigkeit des Messwerkzeugs.
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Fehlermeldung
Das Messwerkzeug überwacht die korrekte Funkti-
on bei jeder Messung. Wird ein Defekt festgestellt,
zeigt das Display nur noch nebenstehendes Sym-
bol, und das Messwerkzeug schaltet sich ab. In die-
sem Fall führen Sie das Messwerkzeug über Ihren Händler dem
Bosch-Kundendienst zu.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur in der
mitgelieferten Schutztasche.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere
Flüssigkeiten.
1 609 92A 85R | (17.04.2023) Bosch Power Tools

Deutsch | 19
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse (12) mit der glei-
chen Sorgfalt, mit der eine Brille oder die Linse eines Fotoap-
parats behandelt werden müssen.
Senden Sie im Reparaturfall das Messwerkzeug in der
Schutztasche(15) ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie auch
unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bit-
te unbedingt die 10-stellige Sachnummer laut Typenschild des
Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Kundendienst: Tel.: (0711)40040480
E-Mail: [email protected]
Unter www.bosch-pt.de können Sie online Ersatzteile bestel-
len oder Reparaturen anmelden.
Anwendungsberatung:
Tel.: (0711)40040480
Fax: (0711)40040482
E-Mail: [email protected]
Weitere Serviceadressen finden Sie unter:
www.bosch-pt.com/serviceaddresses
Bosch Power Tools 1 609 92A 85R | (17.04.2023)

20 | Deutsch
Entsorgung
Messwerkzeuge, Akkus/Batterien, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwertung zugeführt
werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien
nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU über Elektro-
und Elektronik-Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge
und gemäß der europäischen Richtlinie 2006/66/EG müssen
defekte oder verbrauchte Akkus/Batterien getrennt gesam-
melt und einer umweltgerechten Wiederverwendung zugeführt
werden.
Bei unsachgemäßer Entsorgung können Elektro- und Elektro-
nik-Altgeräte aufgrund des möglichen Vorhandenseins gefähr-
licher Stoffe schädliche Auswirkungen auf die Umwelt und die
menschliche Gesundheit haben.
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für
private Haushalte
Wie im Folgenden näher beschrieben, sind bestimmte Vertrei-
ber zur unentgeltlichen Rücknahme von Altgeräten verpflich-
tet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronik-
geräte von mindestens 400m² sowie Vertreiber von Lebens-
mitteln mit einer Gesamtverkaufsfläche von mindestens
800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro-
1 609 92A 85R | (17.04.2023) Bosch Power Tools
