Bosch GardenPump18V-2000 User manual

5
10
15
Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
F 016 L94 292 (2023.02) O / 213
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
fa   
F 016 L94 292
GardenPump18V-2000

2 |
Deutsch..................................................Seite 3
English ...................................................Page 9
Français..................................................Page 15
Español ................................................ Página 22
Português .............................................. Página 29
Italiano................................................. Pagina 35
Nederlands............................................. Pagina 42
Dansk .................................................... Side 48
Svensk .................................................. Sidan 54
Norsk..................................................... Side 60
Suomi.....................................................Sivu 66
Ελληνικά................................................ Σελίδα 71
Türkçe................................................... Sayfa 78
Polski .................................................. Strona 85
Čeština................................................Stránka 92
Slovenčina ............................................Stránka 98
Magyar...................................................Oldal 104
Русский.............................................Страница 110
Українська...........................................Сторінка 119
Қазақ ..................................................... Бет 125
Română ................................................ Pagina 134
Български ..........................................Страница 140
Македонски.........................................Страница 147
Srpski.................................................. Strana 154
Slovenščina ..............................................Stran 160
Hrvatski ...............................................Stranica 166
Eesti..................................................Lehekülg 172
Latviešu.............................................. Lappuse 178
Lietuvių k..............................................Puslapis 184
 ..................................................  191
 .................................................. 198
..........................................................
F 016 L94 292 | (07.02.2023) Bosch Power Tools

Deutsch | 3
Deutsch
Sicherheitshinweise
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen verursachen.

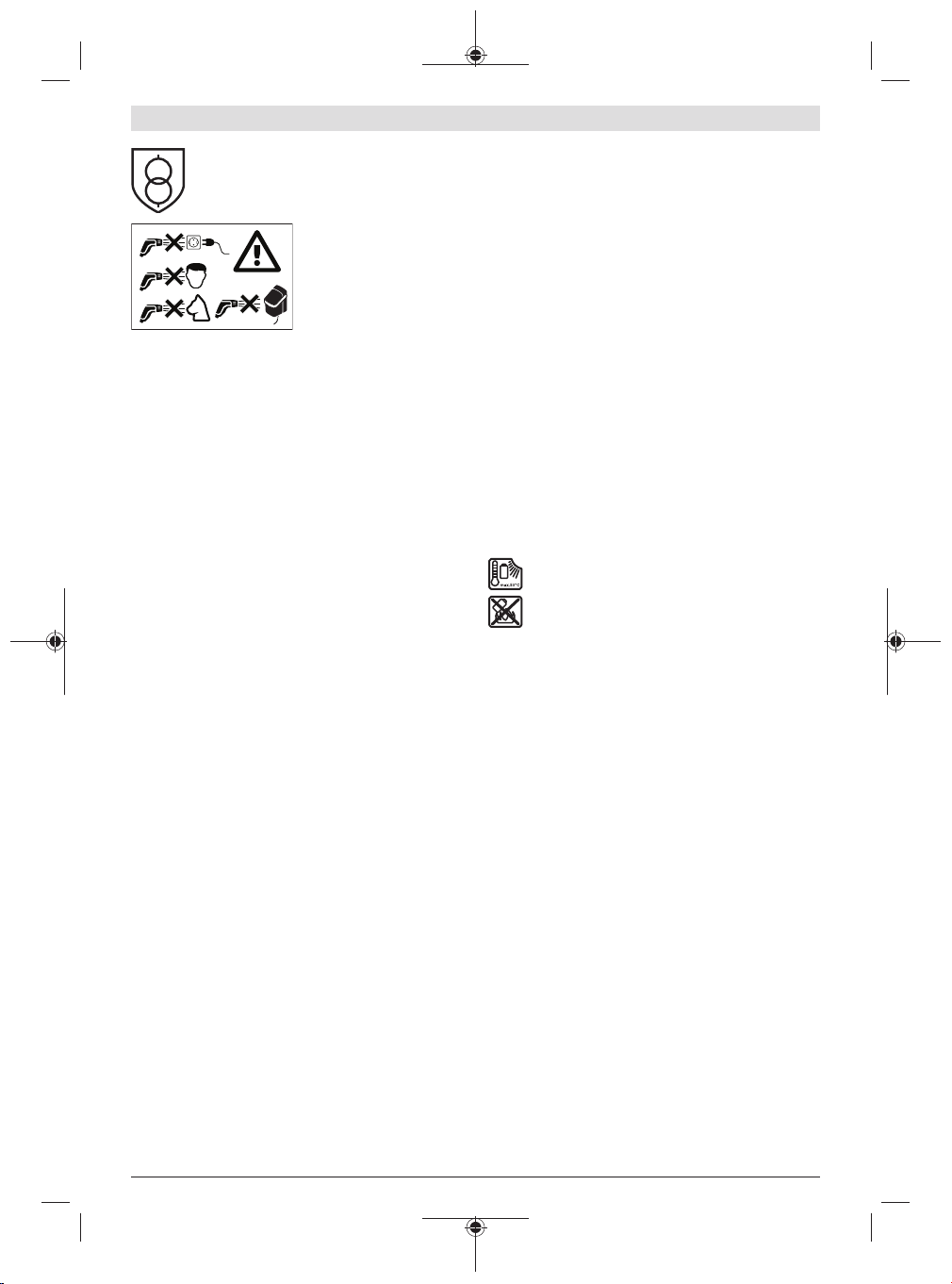

Erläuterung der Symbole auf dem Gartengerät
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung.
Benutzen Sie das Ladegerät nicht, wenn das
Netzkabel beschädigt ist.
Verwenden Sie das Ladegerät nur in trockenen
Räumen.
Das Ladegerät ist mit einem Sicherheitstrans-
formator ausgestattet.
Den Wasserstrahl nie auf
das Gesicht von Menschen
und Tiere, das Gerät selbst
oder elektrische Teile rich-
ten.
Betrieb
uDie bedienende Person darf das Produkt nur bestim-
mungsgemäß verwenden. Die örtlichen Gegebenheiten
sind zu berücksichtigen. Beim Arbeiten bewusst auf ande-
re Personen achten, insbesondere Kinder.
uErlauben Sie Kindern, Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und/oder mangelndem Wis-
sen und/oder mit diesen Anweisungen nicht vertrauten
Personen niemals, das Produkt zu benutzen. Nationale
Vorschriften beschränken möglicherweise das Alter des
Bedieners.
uKinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
uEs dürfen keine lösungsmittelhaltigen Flüssigkeiten, un-
verdünnte Säuren, Azeton oder Lösungsmittel einschließ-
lich Benzin, Farbverdünner und Heizöl verwendet wer-
den, da deren Sprühnebel hoch entzündlich, explosiv und
giftig sind.
uAsbesthaltige und andere Materialien, die gesundheitsge-
fährdende Stoffe enthalten, dürfen nicht abgespritzt wer-
den.
uBenutzen Sie das Produkt nicht mit Salzwasser.
uDie Pumpe darf nicht an Orten eingesetzt werden, an de-
nen sich Personen im Wasser befinden.
uVerwenden Sie das Produkt nicht, wenn die Wassertem-
peratur 35 °C überschreitet.
uDurch austretende Schmierstoffe kann es zu einer leich-
ten Verschmutzung des Wassers kommen.
uAchten Sie beim Gießen des Gartens auf Trittsicherheit,
besonders auf unebenen oder nassen Oberflächen.
uAchten Sie darauf, dass das Regenfass stets mit einem
Deckel oder ähnlichem verschlossen ist, damit keine Kin-
der oder Tiere hineinfallen können.
uStecken Sie nichts in das Pumpenrad, während die Pum-
pe in Betrieb ist.
Verwendung
uDas Gerät mit dem Zubehör ist vor Benutzung auf ord-
nungsgemäßen Zustand und Betriebssicherheit zu über-
prüfen. Falls der Zustand nicht einwandfrei ist, darf es
nicht benutzt werden.
uNehmen Sie keine Veränderungen am Gerät vor. Unzuläs-
sige Veränderungen können die Sicherheit Ihres Gerätes
beeinträchtigen, zu verstärkten Geräuschen und Vibratio-
nen und schlechter Leistung führen.
uBefestigen Sie die Bedieneinheit immer fest an einer
Wand- oder Fasshalterung.
Vorsicht beim Bohren von Löchern.
uTauchen Sie die Bedieneinheit niemals in Wasser ein.
uDie Pumpe funktioniert nur, wenn der Deckel der Be-
dieneinheit geschlossen und der Verschlussbügel fest in
der unteren Position ist.
uPlatzieren Sie die Bedieneinheit im Schatten. Zur Sicher-
heit ist die Bedieneinheit mit einer Thermoschaltung aus-
gestattet. Wird es zu heiß, schaltet sie ab.
uZweckentfremden Sie die Anschlussleitung nicht, um die
Pumpe zu tragen, aufzuhängen oder auszustecken.
Schützen Sie die Anschlussleitung vor Hitze, Öl und
scharfen Kanten.
uManche Düseneinstellungen können Objekte zurück pral-
len lassen. Tragen Sie eine geeignete persönliche
Schutzausrüstung z. B. eine Schutzbrille.
uVerwenden Sie das Produkt nie ohne Filter, mit schmutzi-
gem Filter oder mit beschädigtem Filter.
uVerwenden Sie den Anschluss mit Schlauchbelüfter nicht
anderweitig, z. B. an einen Wasseranschluss mit höherem
Druck.
uHalten Sie den Deckel der Bedieneinheit stets geschlos-
sen.
Hinweise für den optimalen Umgang mit dem
Akku
uÖffnen Sie den Akku nicht. Es besteht die Gefahr eines
Kurzschlusses.
Bosch Power Tools F 016 L94 292 | (07.02.2023)

4 | Deutsch
Schützen Sie den Akku vor Hitze (z. B. auch vor
dauernder Sonneneinstrahlung), Feuer, Was-
ser und Feuchtigkeit. Es besteht Explosionsge-
fahr.
uBei Beschädigung und unsachgemäßem Gebrauch des
Akkus können Dämpfe austreten. Lüften Sie den Bereich
und suchen Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
uVerwenden Sie den Akku nur in Produkten des Herstel-
lers. Nur so wird der Akku vor gefährlicher Überlastung
geschützt.
uDurch spitze Gegenstände wie z. B. Nagel oder Schrau-
benzieher oder durch äußere Krafteinwirkung kann der
Akku beschädigt werden. Es kann zu einem internen Kurz-
schluss kommen und der Akku brennen, rauchen, explo-
dieren oder überhitzen.
uSchließen Sie den Akku nicht kurz. Es besteht Explosions-
gefahr.
uReinigen Sie gelegentlich die Lüftungsschlitze des Akkus
mit einem weichen, sauberen und trockenen Pinsel.
uLaden Sie das Gerät nur mit dem mitgelieferten Ladege-
rät.
uVerwenden Sie nur die vom Hersteller empfohlenen Ak-
kus, siehe Technische Daten.
uStellen Sie sicher, dass das Produkt ausgeschaltet ist, be-
vor Sie den Akku einsetzen. Das Einsetzen eines Akkus in
ein Produkt, das eingeschaltet ist, kann zu Unfällen füh-
ren.
uSchützen Sie den Akku vor Feuchtigkeit und Wasser.
uLagern Sie das Produkt und den Akku nur im Temperatur-
bereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B.
im Sommer nicht im Auto liegen.
uBei falscher Anwendung kann Flüssigkeit aus dem Akku
austreten. Vermeiden Sie den Kontakt damit. Bei zufälli-
gem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit
in die Augen kommt, nehmen Sie zusätzliche ärztliche Hil-
fe in Anspruch. Austretende Akkuflüssigkeit kann zu
Hautreizungen oder Verbrennungen führen.
Lagerung
uEntfernen Sie bei Frostgefahr im Herbst und Winter die
Pumpe aus dem Wasserfass.
uLeeren Sie vor der Lagerung immer das Wasser aus der
Pumpe.
uLagern Sie die Pumpe und Bedieneinheit in einer frost-
freien Umgebung.
uNehmen Sie den Akku immer heraus, wenn Sie das Gerät
innerhalb eines Gebäudes lagern.
Wartung, Zubehör, Ersatzteile
uNehmen Sie vor Wartungsarbeiten den Akku immer her-
aus.
uEs dürfen nur Zubehör und Ersatzteile verwendet werden,
die vom Hersteller freigegeben sind. Original-Zubehör
und Original-Ersatzteile gewährleisten den störungsfreien
Betrieb des Gerätes.
uInstandsetzungen dürfen nur durch autorisierte Bosch-
Kundendienstwerkstätten durchgeführt werden.
Symbole
Die nachfolgenden Symbole sind für das Lesen und Verste-
hen der Betriebsanleitung von Bedeutung. Prägen Sie sich
die Symbole und ihre Bedeutung ein. Die richtige Interpreta-
tion der Symbole hilft Ihnen, das Produkt besser und siche-
rer zu gebrauchen.
Symbol Bedeutung
Bewegungsrichtung
Reaktionsrichtung
Einschalten
Ausschalten
Gestattete Handlung
Verbotene Handlung
CLICK!
Hörbares Geräusch
Gewicht
maximale Eintauchtiefe
maximale Wassertemperatur
Zubehör
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im hinteren Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Produkt ist für den häuslichen Gebrauch bestimmt, um
zur Bewässerung von Blumenbeeten, Rasenflächen und Ge-
müsebeeten das Regenwasser aus einem Wasserfass zu
pumpen. Ebenso kann das Produkt auch für leichte Reini-
gungsaufgaben eingesetzt werden.
Verwenden Sie das Produkt nicht im Swimming-Pool oder
über 2000m über dem Meeresspiegel.
F 016 L94 292 | (07.02.2023) Bosch Power Tools

Deutsch | 5
Abgebildete Komponenten (siehe BildA)
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Produkts auf den Grafikseiten.
(1) Ein-/Ausschalter
(2) Akku-Ladezustandsanzeige
(3) Störungsanzeige
(4) LED für Timerfunktion
(5) Einstelltaste Timerfunktion
(6) Bedieneinheit
(7) Verschlussbügel
(8) Fasshalterung
(9) Sicherungsschraube
(10) Wandhalterung
(11) Schlauchführung
(12) Anschluss mit Schlauchbelüfter
(13) Verbindungsschlauch
(14) Universalanschluss
(15) Schlauchfixierung
(16) Kabelklemme
(17) Filter
(18) Regenwasserpumpe
(19) Schlauchanschluss
(20) Anschlusskabel
(21) Stecker
(22) Akku
(23) Akku-Ladegeräta)
(24) Kappe
(25) Kugel
a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.
Technische Daten
Regenwasserpumpe GardenPump18V-2000
Pumpe Bedieneinheit
Sachnummer 3 600 HC4 1.. 3 600 HC4 0..
Förderkapazität (Q) l/h 1800
Förderhöhe (H) m 17,5
maximale Eintauchtiefe m 1,8
 maximale Wassertemperatur
°C 35
Nennspannung V 18 18
Wasserschutzgrad IPX8 IPX4
Gewicht entsprechend EPTA-Procedure 01:2014A) kg 0,8 0,6
Seriennummer siehe Typenschild am Ge-
rät siehe Typenschild am Ge- rät
empfohlene Umgebungstemperatur beim Laden °C 0... +35 0... +35
erlaubte Umgebungstemperatur beim Betrieb B) und
bei Lagerung °C -20... +50 -20... +50
Akkutyp PBA 18V...W-.
1,5 Ah, 2,0 Ah, 2,5 Ah,
3,5 Ah, 4,0 Ah, 6,0 Ah
PBA 18V...W-.
1,5 Ah, 2,0 Ah, 2,5 Ah,
3,5 Ah, 4,0 Ah, 6,0 Ah
A) abhängig vom verwendeten Akku
B) eingeschränkte Leistung bei Temperaturen <0°C
Betreiben Sie die Pumpe nur mit der Bedieneinheit der Regenwasserpumpe GardenPump18V-2000.
Montage
Wand-/Fasshalterung befestigen (siehe BildB)
Befestigen Sie die Wandhalterung(10) neben dem Wasser-
fass. Beachten Sie, dass der Abstand zum Wasserfass auf
Grund der Länge des Anschlusskabels begrenzt ist.
Der Abstand zum Fass addiert mit der Fasshöhe darf nicht
größer als die Länge des Anschlusskabels sein.
Verwenden Sie bei der Wandmontage die Führungslöcher,
um die Position der Schrauben an der Wand zu markieren.
Besteht keine Möglichkeit einer Wandmontage, kann die mit-
gelieferte Fasshalterung(8) direkt am Fassrand befestigt
werden.
HINWEIS: Die Bedieneinheit wird bei erhöhter Temperatur
über einen Thermoschalter ausgeschaltet. Die Halterung für
die Bedieneinheit sollte deshalb unbedingt an einem schatti-
gen Platz montiert werden.
Bosch Power Tools F 016 L94 292 | (07.02.2023)

6 | Deutsch
Bedieneinheit einsetzen (siehe BildC)
Entnehmen Sie im Falle der Wandhalterung die
Sicherungsschraube(9) aus der Halterung, hängen Sie die
Bedieneinheit(6) oben in die Wandhalterung ein und befes-
tigen Sie diese unten mit der Sicherungsschraube(9).
Im Falle der Fasshalterung klipsen Sie die Bedieneinheit auf
die Halterung.
Bestimmung der erforderlichen Länge von Kabel
und Verbindungsschlauch (siehe BildD)
Hinweis: Platzieren Sie die Pumpe ca. 50mm über dem Bo-
den des Wasserfasses, außerhalb von Ablagerungen, welche
die Pumpe beschädigen könnten.
Messen Sie die Höhe H und den Durchmesser D des Wasser-
fasses sowie den Abstand des Montageorts der Bedienein-
heit E.
Die Länge L1 des Kabels errechnet sich wie folgt:
H + D + E – 250mm
Die Länge L2 des Verbindungsschlauchs errechnet sich wie
folgt:
H – 130mm
Kabel aufwickeln und Verbindungsschlauch
ablängen (siehe BildE)
Wickeln Sie das uberschussige Kabel um die Pumpe(18)
und fixieren es an der vorhandenen Kabelklemme(16).
Lösen Sie den Schlauchbelüfter(12) mit dem Verbindungs-
schlauch aus der Fixierung an der Schlauchfuhrung(11).
Schneiden Sie den Verbindungsschlauch auf das Maß L2 ab,
und montieren Sie den Anschluss mit Schlauchbelüfter(12)
wieder am verbleibenden Verbindungsschlauch.
Setzen Sie den Schlauchbelüfter(12) mit dem Verbindungs-
schlauch in die Fixierung an der Schlauchfuhrung(11).
Sie können auf das Kurzen des Verbindungsschlauchs auch
verzichten und den Verbindungsschlauch uberstehen lassen.
Bitte beachten Sie aber, dass der Schlauchbelüfternur funk-
tioniert, wenn er an der vorgesehenen Stelle in der
Schlauchfuhrung montiert ist.
Verbindungsschlauch und Kabel anschließen
(siehe BildF)
Richten Sie den 2-poligen Stecker(21) unten an der Be-
dieneinheit nach der Kerbe aus und drucken Sie den Stecker
bis zum festen Sitz in den Anschluss.
Drehen Sie die Überwurfmutter auf den Anschluss, um den
Stecker zu sichern und das Eindringen von Wasser zu verhin-
dern.
Stecken Sie den Universalanschluss(14) des
Verbindungsschlauchs(13) auf den Schlauchanschluss(19)
an der Pumpe.
Pumpe im Regenwasserfass platzieren und
Gartenschlauch anschließen (siehe BildG)
Lassen Sie die Pumpe am montierten Verbindungsschlauch
ins Wasser gleiten.
Die Pumpe ist mit einer Entluftung ausgestattet, um das Ein-
tauchen zu erleichtern. Ein Ventil verschließt die Entlüftung,
wenn die Pumpe in Betrieb ist. Das Ventil verursacht beim
Schütteln der Pumpe Geräusche.
Hängen Sie die Schlauchfuhrung am Rand des Regenwasser-
fasses ein und vergewissern Sie sich, dass sich die Pumpe in
der vorgesehenen Position befindet.
Befestigen Sie einen Gartenschlauch mit einer handelsübli-
chen Schlauchkupplung am Anschluss mit
Schlauchbelüfter(12).
Hinweis: Verwenden Sie keine Schlauchkupplung mit Auto-
stopp, da diese den Durchfluss verringern können.
Verwendung mit geschlossenem
Regenwasserfass
Die Pumpe kann auch mit geschlossenen Wasserfässern ver-
wendet werden. Verwenden Sie je nach Ausführung die oben
am Fass vorhandenen Zugangspunkte für Kabel und
Schlauch. In manchen Fällen müssen die Öffnungen ausge-
schnitten werden. Stellen Sie sicher, dass keine scharfen
Kanten vorhanden sind.
Akku einsetzen (siehe BildH)
Zum Öffnen der Bedieneinheit(6) schwenken Sie den
Verschlussbügel(7) nach oben und klappen den Deckel der
Bedieneinheit nach unten. Schieben Sie den Akku(22) von
oben in die Bedieneinheit, bis er einrastet.
Schließen Sie den Deckel und schwenken den Verschlussbü-
gel nach unten. Die Pumpe kann nur gestartet werden, wenn
die Bedieneinheit mit dem Verschlussbügel verriegelt ist.
Abschluss der Montage (siehe BildI)
Stellen Sie sicher, dass das Regenfass mit einem Deckel
oder ähnlichem verschlossen ist, damit keine Kinder oder
Tiere hinein fallen können.
Bedienung
Wenn kein Wasser mehr gefördert werden kann, schaltet ein
Trockenlaufschutz die Pumpe automatisch ab.
Ein-/Ausschalten (siehe BildJ)
Zum Einschalten der Pumpe drücken Sie die Ein-/Aus-
Taste(1). Die Ladezustandsanzeige leuchtet.
Die Ladezustandsanzeige(2) zeigt den Ladezustand des Ak-
kus an:
LED Ladezustand
Grün leuchtend > 50%
Gelb leuchtend 50 % − 20%
Rot leuchtend < 20%
Rot blinkend Entladen, Akku entneh-
men und laden
Hinweis: Eine leuchtende Störungsanzeige zeigt eine Stö-
rung im Gerät an, siehe Abschnitt „Fehler – Ursachen und
Abhilfe“.
F 016 L94 292 | (07.02.2023) Bosch Power Tools

Deutsch | 7
Zum Ausschalten der Pumpe drücken Sie die Ein-/Aus-
Taste(1) erneut.
Timerfunktion (siehe BildK)
Um die Timerfunktion zu aktivieren, drücken Sie bei einge-
schalteter Pumpe die Einstelltaste(5).
Nach einmaligem Drücken beträgt die Laufzeit 5 min. Mit je-
dem weiteren Drücken erhöht sich die Laufzeit der Pumpe
um 5 min, bis auf maximal 15 min.
Die ausgewählte Laufzeit wird über die entsprechende
LED(4) angezeigt.
Nach Ablauf der vorgegebenen Zeit schaltet sich die Pumpe
automatisch ab.
Um die Timerfunktion auszuschalten, drücken Sie die
Einstelltaste(5) so oft, bis die Anzeige (4) erlischt.
Akku entnehmen (siehe BildL)
Zum Öffnen der Bedieneinheit(6) schwenken Sie den
Verschlussbügel(7) nach oben und klappen den Deckel
nach unten. Drücken Sie die Entriegelungstaste und ziehen
Sie den Akku(22) nach oben aus der Bedieneinheit. Wen-
den Sie dabei keine Gewalt an.
Schließen Sie den Deckel, um das Eindringen von Feuchtig-
keit zu verhindern.
Filter reinigen (siehe Bild)
Die Pumpe(18) ist mit einem Filter(17) ausgestattet, um
eine Beschädigung durch Verunreinigungen zu vermeiden.
Überprüfen und reinigen Sie den Filter regelmäßig.
Ziehen Sie den Filter nach unten ab. Reinigen Sie den Filter
unter fließendem Wasser und setzen Sie den Filter danach
wieder auf die Pumpe.
Schlauchbelüfter reinigen (siehe BildO)
Wenn der Schlauchbelüfter (12) verstopft ist, entfernen Sie
die Kappe (24) und die Kugel (25). Reinigen Sie den
Schlauchbelüfter (12) unter fließendem Wasser. Setzen Sie
die Kugel (25) wieder ein und montieren Sie die Kappe (24).
Fehler – Ursachen und Abhilfe
Regenwasserpumpe
Symptome Mögliche Ursache Abhilfe
Störungsanzeige blinkt
rot Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen
Störungsanzeige blinkt
gelb Trockenlauf-Schutz aktiviert Gerät ausschalten und Pumpe so positionieren, dass sie ganz ins Wasser eingetaucht ist
Pumpe läuft nicht an Bedieneinheit nicht ganz geschlossen Deckel der Bedieneinheit schließen und den Ver-
schlussbügel ganz nach unten klappen
Akku nicht (richtig) eingesetzt Akku korrekt einsetzen
Kabel nicht (richtig) angeschlossen Stecker ganz in die Buchse stecken und mit der
Überwurfmutter sichern
Akku entladen Laden Sie den Akku
Pumpe/Wasser eingefroren Pumpe entnehmen und warten, bis alles Eis ge-
schmolzen ist
Pumpe läuft aber ein-
geschränkter oder kein
Arbeitsdruck/Druck
ungleichmäßig
Filter verstopft Filter abnehmen und reinigen
Zu wenig Wasser Wasserstand prüfen und sicherstellen, dass die
Pumpe komplett eingetaucht ist
Luft in Pumpe oder Schlauch Düse am Schlauch entfernen und Pumpe nur mir
angeschlossenem schlauch solange laufen lassen,
bis das Wasser gleichmäßig fließt
Schlauchkupplung mit Autostopp montiert Schlauchkupplung gegen eine ohne Autostopp
tauschen
Schlauch verstopft Schlauch auf Verstopfungen und Knicke prüfen
Wasser läuft nach Ab-
schalten der Pumpe
weiter
Anschluss mit Schlauchbelüfter nicht montiert Mitgelieferten Anschluss mit Schlauchbelüfter
montieren
Anschluss mit Schlauchbelüfter nicht an der rich-
tigen Stelle montiert Anschluss mit Schlauchbelüfter so positionieren, dass er über dem Wasserstand im Regenfass ist
Schlauchbelüfter verstopft Reinigen Sie den Schlauchbelüfter
Bosch Power Tools F 016 L94 292 | (07.02.2023)

8 | Deutsch
Symptome Mögliche Ursache Abhilfe
Wasser tritt aus dem
Anschluss mit
Schlauchbelüfter aus
Kugel für den Anschluss mit Schlauchbelüfter
fehlt Abdeckung öffnen, Kugel aus dem mitgeliefertem Ersatzpaket einsetzen, Abdeckung schließen
Rote Akku- Ladeanzei-
ge blinkt.
Kein Ladevorgang mög-
lich
Akkukontakte verschmutzt Akkukontakte reinigen; z. B. durch mehrfaches
Ein- und Ausstecken des Akkus, ggf. Akku erset-
zen
Akku defekt Akku ersetzen
Akku- Ladeanzeige
leuchtet nicht beim La-
den
Netzstecker des Ladegerätes nicht (richtig) ein-
gesteckt Netzstecker (vollständig) in die Steckdose einste- cken
Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von ei-
ner autorisierten Kundendienststelle für Bosch-
Elektrowerkzeuge überprüfen lassen
Wartung und Service
Wartung, Reinigung, Lagerung
Wartung
Hinweis: Führen Sie die folgenden Wartungsarbeiten regel-
mäßig aus, damit eine lange und zuverlässige Nutzung ge-
währleistet ist.
uInstandsetzungen dürfen nur durch autorisierte Bosch-
Kundendienstwerkstätten durchgeführt werden.
Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbe-
schädigt und richtig angebracht sind. Führen Sie vor der Be-
nutzung eventuell notwendige Wartungs- oder Reparaturar-
beiten durch.
Untersuchen Sie das Gerät regelmäßig auf offensichtliche
Mängel, wie lose Befestigung und verschlissene oder be-
schädigte Bauteile.
Lagerung im Winter (siehe BildN)
Schalten Sie die Pumpe aus und entnehmen Sie den Akku.
Ziehen Sie die Pumpe mit dem Verbindungsschlauch aus
dem Wasserfass. Trennen Sie das Anschlusskabel von der
Bedieneinheit und den Verbindungsschlauch von der Pum-
pe.
Leeren Sie das Wasser aus der Pumpe.
Reinigen Sie das Äußere der Pumpe mit Hilfe einer weichen
Bürste und einem Lappen. Lösemittel und Poliermittel dür-
fen nicht verwendet werden. Alle Verschmutzungen entfer-
nen, insbesondere den Filter reinigen.
Wickeln Sie das Kabel um die Pumpeneinheit und fixieren es
an den Kabelklemmen. Nehmen Sie die Bedieneinheit von
der Wand-/Fasshalterung.
Lagern Sie das Gerät in einer frostfreien Umgebung.
Stellen Sie sicher, dass das Kabel während der Lagerung
nicht eingeklemmt ist. Knicken Sie den Verbindungsschlauch
nicht ab.
Akku-Pflege
Um eine optimale Nutzung des Akkus zu gewährleisten, be-
achten Sie folgende Hinweise und Maßnahmen:
– Schützen Sie den Akku vor Feuchtigkeit und Wasser.
– Lagern Sie das Elektrowerkzeug und den Akku nur im
Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den
Akku z.B. im Sommer nicht im Auto liegen.
– Lagern Sie den Akku separat und nicht im Gartengerät.
– Lassen Sie den Akku bei direkter Sonnenbestrahlung
nicht im Gartengerät.
– Die optimale Temperatur zur Aufbewahrung des Akkus
beträgt 5 °C.
– Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus
mit einem weichen, sauberen und trockenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne
bei Fragen zu unseren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typen-
schild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Kundendienst: Tel.: (0711)40040480
E-Mail: [email protected]
Unter www.bosch-pt.de können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Anwendungsberatung:
Tel.: (0711)40040480
Fax: (0711)40040482
E-Mail: [email protected]
Weitere Serviceadressen finden Sie unter:
www.bosch-pt.com/serviceaddresses
F 016 L94 292 | (07.02.2023) Bosch Power Tools

English | 9
Transport
Die empfohlenen Li-Ionen-Akkus unterliegen den Anforde-
rungen des Gefahrgutrechts. Die Akkus können durch den
Benutzer ohne weitere Auflagen auf der Straße transportiert
werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-
on) sind besondere Anforderungen an Verpackung und
Kennzeichnung zu beachten. Hier muss bei der Vorbereitung
des Versandstückes ein Gefahrgut-Experte hinzugezogen
werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt
ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-
ku so, dass er sich nicht in der Verpackung bewegt. Bitte be-
achten Sie auch eventuelle weiterführende nationale Vor-
schriften.
Entsorgung
Produkte, Akkus, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwer-
tung zugeführt werden.
Werfen Sie Produkte und Akkus/Batterien nicht
in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen
nicht mehr gebrauchsfähige Produkte und gemäß der euro-
päischen Richtlinie 2006/66/EG müssen defekte oder ver-
brauchte Akkus/Batterien getrennt gesammelt und einer um-
weltgerechten Wiederverwendung zugeführt werden.
Bei unsachgemäßer Entsorgung können Elektro- und Elektro-
nik-Altgeräte aufgrund des möglichen Vorhandenseins ge-
fährlicher Stoffe schädliche Auswirkungen auf die Umwelt
und die menschliche Gesundheit haben.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport (sie-
he „Transport“, Seite9).
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für
private Haushalte
Wie im Folgenden näher beschrieben, sind bestimmte Ver-
treiber zur unentgeltlichen Rücknahme von Altgeräten ver-
pflichtet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro-
nikgeräte von mindestens 400m² sowie Vertreiber von Le-
bensmitteln mit einer Gesamtverkaufsfläche von mindestens
800m², die mehrmals im Kalenderjahr oder dauerhaft Elek-
tro- und Elektronikgeräte anbieten und auf dem Markt bereit-
stellen, sind verpflichtet,
1. bei der Abgabe eines neuen Elektro- oder Elektronikge-
räts an einen Endnutzer ein Altgerät des Endnutzers der
gleichen Geräteart, das im Wesentlichen die gleichen
Funktionen wie das neue Gerät erfüllt, am Ort der Abga-
be oder in unmittelbarer Nähe hierzu unentgeltlich zu-
rückzunehmen; Ort der Abgabe ist auch der private
Haushalt, sofern dort durch Auslieferung die Abgabe er-
folgt: In diesem Fall ist die Abholung des Altgeräts für
den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner
äußeren Abmessung größer als 25cm sind, im Einzel-
handelsgeschäft oder in unmittelbarer Nähe hierzu un-
entgeltlich zurückzunehmen; die Rücknahme darf nicht
an den Kauf eines Elektro- oder Elektronikgerätes ge-
knüpft werden und ist auf drei Altgeräte pro Geräteart
beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrags für das
neue Elektro- oder Elektronikgerät den Endnutzer über die
Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung
des Altgeräts zu informieren und den Endnutzer nach seiner
Absicht zu befragen, ob bei der Auslieferung des neuen Ge-
räts ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkom-
munikationsmitteln, wenn die Lager- und Versandflächen für
Elektro- und Elektronikgeräte mindestens 400m² betragen
oder die gesamten Lager- und Versandflächen mindestens
800m² betragen, wobei die unentgeltliche Abholung auf
Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüber-
träger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindes-
tens einer äußeren Abmessung über 50cm) beschränkt ist.
Für alle übrigen Elektro- und Elektronikgeräte muss der Ver-
treiber geeignete Rückgabemöglichkeiten in zumutbarer Ent-
fernung zum jeweiligen Endnutzer gewährleisten; das gilt
auch für Altgeräte, die in keiner äußeren Abmessung größer
als 25cm sind, die der Endnutzer zurückgeben will, ohne ein
neues Gerät zu kaufen.
English
Safety Notes
WARNING! Read all safety warnings and all instructions. Fail-
ure to follow the safety warnings and instructions may result
in electric shock, fire and/or serious injury.
Explanation of symbols on the machine
General hazard safety alert.
Read instruction manual.
Do not use the charger if the cord is damaged.
Only use the battery charger indoors.
Bosch Power Tools F 016 L94 292 | (07.02.2023)

10 | English
Battery charger contains a safety transformer.
Never direct the water jet
against the face of people
and animals, the machine it-
self or electric components.
Operation
uThe operator must use the product in accordance with the
regulations. The local conditions must be taken into ac-
count. When working, pay attention to other people, es-
pecially to children.
uNever allow children, persons with physical, sensory or
mental limitations or a lack of experience and/or know-
ledge and/or people unfamiliar with these instructions to
use the product. Local regulations may restrict the age of
the operator.
uChildren should be supervised to ensure that they do not
play with the appliance.
uDo not use solvent-containing liquids, undiluted acids,
acetone or solvents, including petrol, paint thinners,
heating oil. The sprayed vapours are highly flammable,
explosive and toxic.
uMaterials containing asbestos and other materials which
contain substances which are hazardous to your health
must not be sprayed.
uNever use the product with salt water.
uThe pump must not be used in places where people are in
the water.
uDo not use the product if the water temperature exceeds
35°C.
uLeaking lubricants can cause slight contamination of the
water.
uWhen watering the garden, observe proper footing, espe-
cially on uneven or wet surfaces.
uMake sure that the water tank is always closed with a lid
or the like, to ensure that no children or animals can fall
into it.
uDo not insert anything into the pump impeller whilst in op-
eration.
Application
uBefore use, check that the machine and operating equip-
ment are in perfect condition and are safe to operate. Do
not use if it is not in perfect condition.
uDo not modify the machine. Unauthorized modifications
can impair the safety of your machine, lead to increased
noise and vibrations, and poor performance.
uAlways fasten the control unit firmly to a wall or water
tank attachment.
Take care if drilling holes.
uDo not submerge the control unit in water.
uThe pump only operates when the cover of the control
unit is closed and the locking handle is firmly in the bot-
tom position.
uPosition the control unit in a shady spot. For safety reas-
ons, the control unit is equipped with a thermal circuit.
When the control unit gets too hot, it switches off.
uDo not misuse the connection cable to carry, suspend or
unplug the pump. Protect the connection cable against
heat, oil and sharp edges.
uSome nozzle settings may cause objects to rebound.
Wear suitable personnel protective equipment such as
safety goggles.
uNever use the product without the filter or with a dirty or
damaged filter.
uDo not use the anti-siphon connector elsewhere e.g. on a
mains water supply with higher water pressure.
uAlways keep the control unit cover closed.
Recommendations for Optimal Handling of the
Battery Pack
uDo not open the battery. Danger of short-circuiting.
Protect the battery against heat (e.g., against
continuous intense sunlight), fire, water, and
moisture. There is a risk of explosion.
uIn case of damage and improper use of the battery pack,
vapours may be emitted. Ventilate the area and seek
medical help in case of complaints. The vapours can irrit-
ate the respiratory system.
uUse the battery only in products of the manufacturer. This
measure alone protects the battery against dangerous
overload.
uThe battery can be damaged by pointed objects such as
nails or screwdrivers or by force applied externally. An in-
ternal short circuit can occur and the battery can burn,
smoke, explode or overheat.
uDo not short-circuit the battery. There is a risk of explo-
sion.
uOccasionally clean the venting slots of the battery using a
soft, clean and dry brush.
uCharge the battery only with the supplied charger.
uOnly use the batteries recommended by the manufac-
turer, see Technical Data.
uEnsure the product is switched off before inserting the
battery. Inserting the battery into a product that has the
switch on can cause accidents.
uProtect the battery against moisture and water.
uStore the product and battery only within a temperature
range between –20°C and 50°C . As an example, do not
leave the battery in the car in summer.
uUnder abusive conditions, liquid may be ejected from the
battery. Avoid contact. If contact accidentally occurs,
flush with water. If the liquid gets into your eyes, seek ad-
F 016 L94 292 | (07.02.2023) Bosch Power Tools

English | 11
ditional medical attention. Liquid ejected from the battery
may cause skin irritation or burns.
Storage
uIf there is a risk of frost in autumn and winter, remove
the pump from the water tank.
uAlways drain any water from the pump before storage.
uStore the pump and control unit in a frost-free environ-
ment.
uAlways remove the battery from the appliance when stor-
ing indoors.
Maintenance, Accessories, Spare Parts
uAlways remove the battery before undertaking mainten-
ance.
uAccessories and spare parts which have been approved
by Bosch must be used. Original accessories and spare
parts guarantee that the machine can be operated safely
and without any breakdowns.
uRepairs may only be carried out by authorised Bosch Ser-
vice Centres.
Symbols
The following symbols are important for reading and under-
standing the original instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the product in a better and safer
manner.
Symbol Meaning
Movement direction
Reaction direction
Switching on
Switching off
Permitted action
Prohibited action
CLICK!
Audible noise
Weight
Max. submersion depth
Max. water temperature
Accessories
Product Description and
Specifications
Read all safety warnings and all instructions.
Failure to follow the safety warnings and in-
structions may result in electric shock, fire
and/or serious injury.
Please observe the illustrations at the ending of this operat-
ing manual.
Intended Use
The product is intended for domestic use for pumping rain-
water from a water tank to irrigate flower beds, lawns and
vegetable beds. The product can also be used for minor
cleaning tasks.
Do not use the product in a swimming pool or above 2000 m
above sea level.
Product Features (see figureA)
The numbering of the product features refers to the illustra-
tion of the product on the graphics pages.
(1) On/Off switch
(2) Battery charge-control indicator
(3) Malfunction Indicator
(4) LED for timer function
(5) Timer function
(6) Battery Control Unit
(7) Locking Handle
(8) Water Tank Attachment
(9) Securing screw
(10) Wall Attachment
(11) Hose Guide
(12) Anti-Siphoning Connector
(13) Connecting Hose
(14) Universal Connector
(15) Hose Clamp
(16) Cable Clamp
(17) Filter
(18) Rainwater Pump
(19) Hose Connection
(20) Connecting Cable
(21) Plug
(22) Battery
(23) Battery Chargera)
(24) Cap
(25) Ball bearing
a) Accessories shown or described are not included with the
product as standard. You can find the complete selection of
accessories in our accessories range.
Bosch Power Tools F 016 L94 292 | (07.02.2023)

12 | English
Technical Data
Rainwater Pump GardenPump18V-2000
Pump Battery Control Unit
Article number 3 600 HC4 1.. 3 600 HC4 0..
Flow rate (Q) l/h 1800
Head pressure (H) m 17.5
max. submersion depth m 1.8
 max. water temperature
°C 35
Rated voltage V 18 18
Water Ingress Protection IPX8 IPX4
Weight according to EPTA‑ProcedureA) kg 0.8 0.6
Serial number see type plate on tool see type plate on tool
Recommended ambient temperature during char-
ging °C 0... +35 0... +35
Permitted ambient temperature during operationB)
and storage °C -20... +50 -20... +50
Battery type PBA 18V...W-.
1.5 Ah, 2.0 Ah, 2.5 Ah,
3.5 Ah, 4.0 Ah, 6.0 Ah
PBA 18V...W-.
1.5 Ah, 2.0 Ah, 2.5 Ah,
3.5 Ah, 4.0 Ah, 6.0 Ah
A) Depends on battery in use
B) Limited performance at temperatures <0°C
The pump should only be used with the, GardenPump18, battery control unit.
Assembly
Fastening the Wall Attachment/Water Tank
Attachment (see figureB)
Fasten the wall attachment (10) next to the water tank. Note
that the distance to the water tank is limited due to the con-
necting cable length.
The distance to the water tank plus the water tank height
may not be larger than the length of the connecting cable.
When mounting the wall attechment to the wall, use the
guide holes to mark the position of the screws.
If wall mounting is not possible, the provided water tank at-
tachment (8) can be attached directly to the rim of the water
tank.
NOTE: The battery control unit is switched off via a thermal
switch at increased temperature. The attachment for the
battery control unit should therefore be mounted in a
shaded position.
Inserting/Removing the Battery Control Unit
(seefigureC)
In the case of wall attachment take out the securing
screw(9) from the attachment, attach the battery control
unit(6) from above into the wall attachment and secure it at
the bottom with the clip and securing screw(9).
In case of water tank attachment just clip the battery control
unit on the attachment.
Determining the required length of cable and
connecting hose (see figureD)
Note: The pump needs to be positioned 50mm above the
base of the tank, clear of any sediment that might damage
the pump.
Measure the height H and the diameter D of the water tank
as well as the distance E from the rim of the tank to the bat-
tery control box.
The length L1 of the cable calculates as follows:
H + D + E – 250mm
The length L2 of the connecting hose calculates as follows:
H – 130mm
Wrapping the cable and cutting the connecting
hose (see figureE)
Wrap the excess cable around the pump(18) and secure us-
ing the provided cable clamp(16).
Release the anti-siphon connector(12) with hose attached
from the clamp on the hose guide(11).
Cut the connecting hose to length L2 and re-attach the anti-
siphon connector(12) on the remaining connecting hose.
Return the anti-siphon connector(12) with hose into the
clamp on the hose guide(11).
You can leave the connecting hose uncut and let the hose
protrude. Please note that for the anti-siphon connector to
function the anti-siphon connector needs to be placed in its
original position in the hose guide.
F 016 L94 292 | (07.02.2023) Bosch Power Tools

English | 13
Connecting the hose and cable (see figureF)
Take the 2-pin plug connector(21) on the power cable and
align it with the junction point on the battery control unit and
insert until it is firmly seated.
Screw the union nut onto the cable connection to secure the
plug and prevent water from entering.
Attach the universal connector(14) on the connecting
hose(13) to the hose connection(19) on the pump.
Placing the pump into the tank and connecting a
garden hose (see figureG)
With the connecting hose attached lower the pump into the
tank.
To aid submersion the pump is fitted with a small vent that
allows air to escape when the pump is placed into water. A
valve closes the vent when the pump is operating which ac-
counts for the noise users may notice if the pump is shaken.
Place the hose guide on the rim of the water tank and ensure
that the pump is in the correct position. If necessary adjust
accordingly.
Attach a garden hose with a standard hose coupling to the
anti-siphon connector(12).
Note: Do not use a hose coupling with auto stop as this may
reduce the flow.
Using closed Rainwater Tanks
The pump can also be used with closed water tanks. De-
pending on the version, use the access points for cable and
hose at the top of the tank. In some cases the openings must
be cut out. Make sure there are no sharp edges/burrs.
Inserting the Battery (seefigureH)
To open the control unit(6), pivot the locking handle (7) up-
ward and pull the control unit cover down. Insert the
battery(22) from above into the control unit until it engages.
Close the cover and pivot the locking handle downward. The
pump can only be started if the control unit is locked with the
locking handle.
Finished assembly (see figureI)
Make sure that the water tank is always closed with a lid or
the like, to ensure that no children or animals can fall into it.
Operation
If no more water can be pumped, a dry-run protection fea-
ture switches off the pump automatically.
Switching On and Off (see figure J)
To switch on the pump, press the On/Off switch(1). The
battery charge indicator lights up.
The battery charge-control indicator(2) indicates the charge
condition of the battery:
LED Charge Condition
Continuous light, green > 50%
Continuous light, yellow 50 % − 20%
Continuous light, red < 20%
Flashing, red Discharged, remove
and recharge battery
Note: An illuminated warning triangle indicates a malfunc-
tion in the device, see section “Troubleshooting - Causes and
Corrective Measures”.
To switch off the pump, press the On/Off switch(1) again.
Timer function (see figureK)
To activate the time function, press the time function button
(5) when the pump is switched on.
After pressing once, the running time is 5 min. With each fur-
ther press, the running time of the pump increases by 5 min,
up to 15 min.
The selected running time is indicated by the corresponding
LED(4).
After the preset time has elapsed, the pump switches off
automatically.
To switch off the time function, press the time function
button(5) until the indication (4) goes out.
Removing the Battery (see figureL)
To open the control unit(6), pivot the locking handle (7) up-
ward and fold the control unit cover down. Press the release
button and pull the battery(22) upwards out of the control
unit. Do not use force to do this.
Close the cover to prevent moisture from entering.
Cleaning the Filter (seefigure)
The pump(18) is equipped with a filter(17) to prevent
damage from contamination. Inspect and clean the filter reg-
ularly.
Pull off the filter downward. Clean the filter under running
water and then attach the filter onto the pump again.
Cleaning the Anti-Siphon Connector (see
figureO)
If the anti-siphon connector (12) is blocked, remove the cap
(24) and the ball (25). Clean the anti-siphon connector (12)
under running water. Replace the ball (25) and fit the cap
(24).
Troubleshooting – Causes and Corrective Measures
Rainwater Pump
Bosch Power Tools F 016 L94 292 | (07.02.2023)

14 | English
Problem Possible Cause Corrective Measure
Warning triangle flash-
ing Red Battery too hot/cold Allow to cool/warm
Warning triangle flash-
ing yellow Dry-running protection has been activated Switch machine off and reposition pump so that is fully submerged
Pump does not start Battery control box not fully closed Ensure that the battery control box cover is
closed and the locking handle is in the fully down
position
Battery not (properly) inserted Properly insert battery
Cable not (properly) connected Ensure that the plug is fully inserted into the con-
nection on the control box and the protective col-
lar is in place
Battery discharged Recharge battery
Pump/water frozen Remove pump and wait until ice has completely
melted
Pump running but no
or limited working
pressure/pulsating
pressure
Water filter clogged up Remove filter and clean
Insufficient water Check the water level and ensure that the pump is
fully submerged
Air in the pump/hose Remove any spray attachment and run the pump
with only hose attached until water flows
smoothly
Auto stop connections fitted Exchange connectors for non autostop type
Hose Blockage Check hose for kinks and blockages
Water leaking from
hose after pump use Anti-siphon connector not fitted Fit the anti-siphoning connector provided
Anti-siphon connector not properly positioned Reposition the anti-siphon connector so that it is
positioned above the water level within the tank
Anti-siphon connector blocked Clean anti-siphon connector
Water leaking from
anti-siphon connector Anti-siphon connector ball bearing is missing Open cover, insert ball bearing from spare pack supplied, close cover
Flashing red battery
charge indicator.
No charging procedure
possible
Battery contacts contaminated Clean the battery contacts(e.g. by inserting and
removing the battery several times) or replace
the battery
Battery defective Replace battery
Battery charge indic-
ator does not light up
on charge
Mains plug of battery charger not plugged in
(properly) Insert mains plug (fully) into the socket outlet
Socket outlet, mains cable or battery charger de-
fective Check the mains voltage; have the battery char- ger checked by an authorised after-sales service
agent for Bosch power tools
Maintenance and Service
Maintenance, Cleaning and Storage
Maintenance
Note: To ensure long and reliable service, carry out the fol-
lowing maintenance regularly.
uRepairs may only be carried out by authorised Bosch Ser-
vice Centres.
Check that covers and guards are undamaged and correctly
fitted. Carry out necessary maintenance or repairs before
using.
Regularly check for obvious defects such as loose fixings,
and worn or damaged components.
Storage in Winter (see figureN)
Switch off the pump and remove the battery from the bat-
tery control unit. Pull the pump with the connecting hose out
F 016 L94 292 | (07.02.2023) Bosch Power Tools

Français | 15
of the tank. Disconnect the connecting cable and the con-
necting hose.
Drain water from the pump.
Clean the exterior of the pump using a soft brush and a cloth.
Do not use solvents or polishes. Remove all dirt/debris, in
particular clean the filter.
Wrap the cable around the pump and secure it to the cable
clamps. Remove the battery control unit from the wall/water
tank attechment.
Store in a frost-free area.
Ensure that the cable is not pinched/wedged when storing.
Do not bend/kink the connection hose.
Battery Maintenance
Use the following procedures to enable optimum usage of
the battery:
– Protect the battery against moisture and water.
– Store the machine and battery only within a temperature
range between –20°C and 50°C . As an example, do not
leave the battery in the car in summer.
– The battery must not be stored within the product but
stored separately.
– Do not leave the battery in the product in direct sunlight.
– The ideal storage condition for the battery is 5°C.
– Occasionally clean the venting slots of the battery using a
soft, clean and dry brush.
A significantly reduced working period after charging indic-
ates that the battery is used and must be replaced.
After-Sales Service and Application Service
Our after-sales service responds to your questions concern-
ing maintenance and repair of your product as well as spare
parts. You can find explosion drawings and information on
spare parts at: www.bosch-pt.com
The Bosch product use advice team will be happy to help you
with any questions about our products and their accessor-
ies.
In all correspondence and spare parts orders, please always
include the 10‑digit article number given on the nameplate
of the product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [email protected]
You can find further service addresses at:
www.bosch-pt.com/serviceaddresses
Transport
The recommended lithium-ion batteries are subject to legis-
lation on the transport of dangerous goods. The user can
transport the batteries by road without further require-
ments.
When shipping by third parties (e.g.: by air transport or for-
warding agency), special requirements on packaging and la-
belling must be observed. For preparation of the item being
shipped, consulting an expert for hazardous material is re-
quired.
Dispatch battery packs only when the housing is undam-
aged. Tape or mask off open contacts and pack up the bat-
tery in such a manner that it cannot move around in the
packaging. Please also observe the possibility of more de-
tailed national regulations.
Disposal
The product, batteries, accessories and pack-
aging should be sorted for environmental-
friendly recycling.
Do not dispose of the product and batteries/re-
chargeable batteries into household waste!
Only for EU countries:
According to the European Guideline 2012/19/EU, products
that are no longer usable, and according to the European
Guideline 2006/66/EC, defective or used battery packs/
batteries, must be collected separately and disposed of in an
environmentally correct manner.
If disposed incorrectly, waste electrical and electronic
equipment may have harmful effects on the environment and
human health, due to the potential presence of hazardous
substances.
Battery packs/batteries:
Li-ion:
Please observe the notes in the section on transport (see
"Transport", page15).
Only for United Kingdom:
According to The Waste Electrical and Electronic Equipment
Regulations 2013 (SI2013/3113) (as amended) and the
Waste Batteries and Accumulators Regulations 2009
(SI2009/890) (as amended), products that are no longer
usable must be collected separately and disposed of in an
environmentally friendly manner.
Français
Consignes de sécurité
ATTENTION! Lire toutes les consignes de sécurité et instruc-
tions. Le non-respect de ces consignes de sécurité et ins-
Bosch Power Tools F 016 L94 292 | (07.02.2023)

16 | Français
tructions peut entraîner un choc électrique, un incendie et/
ou de graves blessures.
Explication des symboles se trouvant sur l’outil
de jardin
Indications générales sur d’éventuels dangers.
Lire soigneusement ces instructions d’utilisa-
tion.
N’utilisez pas le chargeur lorsque le câble de
secteur est endommagé.
N’utilisez le chargeur que dans des locaux
secs.
Le chargeur dispose d’un transformateur de
sécurité.
Ne pas diriger le jet d’eau
vers le visage de per-
sonnes, d’animaux, vers
l’appareil lui-même ou vers
des composants élec-
triques.
Mise en marche
uL’utilisateur ne doit utiliser le produit que selon son utili-
sation conforme. Respecter les conditions locales exis-
tantes. Lors du travail, faire particulièrement attention
aux personnes notamment aux enfants.
uNe permettez jamais aux enfants ou personnes ne dispo-
sant pas des capacités physiques, sensorielles ou men-
tales adaptées ou n’ayant pas l’expérience et/ou les
connaissances nécessaires d’utiliser ce produit. Il est pos-
sible que les réglementations nationales limitent l’âge mi-
nimum de l’opérateur.
uLes enfants doivent être surveillés pour s’assurer qu’ils ne
jouent pas avec l’appareil.
uIl est interdit d’utiliser des liquides contenant des sol-
vants, des acides non dilués, de l’acétone ou des solvants
y compris l’essence, des diluants ou du fuel car le
brouillard de pulvérisation de ces substances est forte-
ment inflammable, explosif et toxique.
uIl est interdit de nettoyer au jet à haute pression des ma-
tériaux contenant de l’amiante et d’autres matériaux
contenant des matières nocives.
uNe jamais utiliser le produit avec de l’eau salée.
uLa pompe ne doit pas être utilisée dans des endroits où
des personnes seraient dans l’eau.
uNe pas utiliser le produit lorsque la température de l’eau
est supérieure à 35 °C.
uLes fuites de lubrifiants peuvent entraîner une légère
contamination de l’eau.
uLors de l’arrosage du jardin, veiller à se protéger contre
un dénivellement, en particulier sur des surfaces inégales
ou mouillées.
uVeiller à ce que le tonneau de récupération des eaux de
pluie soit toujours fermé par un couvercle ou un dispositif
similaire pour éviter que des enfants ou des animaux ne
tombent dedans.
uNe rien insérer dans la roue de la pompe pendant que la
pompe est en marche.
Utilisation
uAvant d’utiliser l’appareil avec les accessoires correspon-
dants, vérifier s’ils sont en parfait état et s’assurer de la
sécurité de service. Au cas où leur état ne serait pas im-
peccable, l’appareil ne doit pas être utilisé.
uN’effectuer aucune modification sur l’appareil. Des modi-
fications non autorisées peuvent s’avérer préjudiciables à
la sécurité de votre appareil et entraînent une augmenta-
tion du niveau sonore et des vibrations ainsi qu’une ré-
duction de la puissance.
uToujours fixer l’unité de commande fermement à un sup-
port mural ou à un support de tonneau.
Faire attention lors du perçage de trous.
uNe pas immerger l’unité de commande dans l’eau.
uLa pompe ne fonctionne que lorsque le couvercle de l'uni-
té de commande est fermé et que l’étrier de fermeture est
fermement en position basse.
uPlacer l’unité de commande à l’ombre. Pour des raisons
de sécurité, l’unité de commande est équipée d’un inter-
rupteur thermique. S’il fait trop chaud, il éteint le produit.
uNe pas utiliser le câble d’alimentation à d’autre fins que
celles prévues, ne pas utiliser le câble pour porter la
pompe ou pour l’accrocher ou encore pour la débrancher.
Maintenir le câble d’alimentation éloigné des sources de
chaleur, des parties grasses et des bords tranchants.
uCertains réglages de la buse peuvent faire rebondir des
objets. Porter un équipement de protection personnel,
parex. des lunettes de protection.
uNe jamais utiliser le produit sans le filtre, ni avec un filtre
encrassé ou endommagé.
uNe pas utiliser le raccord avec dispositif d’antisiphonnage
d’une autre manière, par exemple sur un raccord d’eau à
pression plus élevée.
uToujours maintenir le couvercle de l’unité de commande
fermé.
Indications pour le maniement optimal de la
batterie
uNe pas ouvrir la batterie. ll y a risque de court-circuit.
Protéger la batterie de toute source de cha-
leur, comme par ex. l’exposition directe au so-
leil, au feu, à l’eau et à l’humidité. Il y a un
risque d’explosion.
F 016 L94 292 | (07.02.2023) Bosch Power Tools

Français | 17
uEn cas d’endommagement et d’utilisation non conforme
de la batterie, des vapeurs peuvent s’échapper. Bien aé-
rer le local et consulter un médecin en cas de malaise. Les
vapeurs peuvent irritater les voies respiratoires.
uN’utiliser la batterie que dans des produits du fabricant.
Seulement ainsi la batterie est protégée contre une sur-
charge.
uLes objets pointus comme par ex. un clou ou un tournevis
et le fait d’exercer une force extérieure sur le boîtier
risque d’endommager la batterie. Il peut en résulter un
court-circuit interne et la batterie risque de s’enflammer,
de dégager des fumées, d’exploser ou de surchauffer.
uNe pas court-circuiter la batterie. Il y a risque d’explosion.
uNettoyer de temps en temps les orifices de ventilation de
la batterie à l’aide d’un pinceau doux, propre et sec.
uNe recharger l’appareil qu’avec le chargeur fourni avec.
uN’utiliser que les batteries recommandées par le fabri-
cant; voir caractéristiques techniques.
uS’assurer que le produit est arrêté avant de monter la bat-
terie. Insérer une batterie dans un produit en marche
peut causer des accidents.
uProtéger la batterie de l’humidité et de l’eau.
uNe rangez l’outil de jardin et la batterie qu’à une plage de
température entre -20°C et 50°C. Ne laissez pas la batte-
rie p. ex. dans une voiture en été.
uEn cas d’une utilisation erronée, du liquide peut s’échap-
per de la batterie. Evitez tout contact. En cas de contact
accidentel, nettoyez à l’eau. Si le liquide entre en contact
avec les yeux, veuillez alors consulter un médecin. Le li-
quide qui sort de la batterie peut entraîner des irritations
de la peau ou causer des brûlures.
Stockage
uS’il y a un risque de gel en automne et en hiver, retirer la
pompe du tonneau d’eau.
uToujours vider l’eau de la pompe avant le stockage.
uStocker la pompe et l’unité de commande dans un endroit
à l’abri du gel.
uToujours retirer la batterie lorsque l’appareil est rangé à
l’intérieur d’un bâtiment.
Maintenance, accessoires, pièces de rechange
uToujours retirer la batterie avant d’effectuer des travaux
de maintenance.
uSeuls les accessoires et pièces de rechange autorisés par
le fabricant peuvent être utilisés. Les accessoires et
pièces de rechange d’origine assurent un service impec-
cable de l’appareil.
uLes travaux de réparation ne doivent être effectués que
par une station de Service Après-Vente agréée Bosch.
Symboles
Les symboles suivants sont importants pour pouvoir lire et
mieux comprendre le mode d’emploi. Mémoriser ces sym-
boles et leur signification. L’interprétation correcte des sym-
boles vous permettra de mieux utiliser l’outil en toute sécuri-
té.
Symbole Signification
Direction de déplacement
Direction de réaction
Mise en marche
Arrêt
Action autorisée
Interdit
CLICK!
Bruit audible
Poids
profondeur d’immersion maximale
température d’eau maximale
Accessoires
Description et performances du
produit
Lire toutes les consignes de sécurité et instruc-
tions. Le non-respect de ces consignes de sé-
curité et instructions peut entraîner un choc
électrique, un incendie et/ou de graves bles-
sures.
Veuillez tenir compte des illustrations dans la partie arrière
de la notice d’utilisation.
Utilisation conforme
Le produit est destiné à un usage domestique pour pomper
l’eau de pluie d’un tonneau d’eau afin d’irriguer les parterres,
les pelouses et les potagers. Le produit peut également être
utilisé pour des tâches de nettoyage légères.
Ne pas utiliser le produit dans une piscine ou au-dessus de
2000m au-dessus du niveau de la mer.
Éléments illustrés (voir figureA)
La numérotation des éléments se réfère à la représentation
du produit sur les pages graphiques.
(1) Interrupteur Marche/Arrêt
(2) Voyant indiquant l’état de charge de la batterie
(3) Affichage des anomalies
(4) LED pour fonction minuterie
(5) Bouton de réglage Fonction minuterie
Bosch Power Tools F 016 L94 292 | (07.02.2023)

18 | Français
(6) Unité de commande
(7) Étrier de fermeture
(8) Support de tonneau
(9) Vis de blocage
(10) Support mural
(11) Conduite de tuyau
(12) Raccord avec dispositif d’antisiphonnage
(13) Tuyau de raccordement
(14) Raccord universel
(15) Fixation de tuyau
(16) Serre-câble
(17) Filtre
(18) Pompe à eau de pluie
(19) Raccord tuyau
(20) Câble de raccordement
(21) Fiche
(22) Batterie
(23) Chargeur de batteriesa)
(24) Capuchon
(25) Bille
a) Les accessoires décrits ou illustrés ne sont pas tous compris
dans la fourniture. Vous trouverez l’ensemble des acces-
soires dans notre gamme d’accessoires.
Caractéristiquestechniques
Pompe à eau de pluie GardenPump18V-2000
Pompe Unité de commande
Numéro d’article 3 600 HC4 1.. 3 600 HC4 0..
capacité de transport (Q) l/h 1800
hauteur de refoulement (H) m 17,5
profondeur d’immersion maximale m 1,8
 température d’eau maximale
°C 35
Tension nominale V 18 18
Niveau de protection contre l’eau IPX8 IPX4
Poids suivant EPTA‑Procedure 01:2014A) kg 0,8 0,6
Numéro de série voir plaque signalétique
sur l’outil voir plaque signalétique sur l’outil
Température ambiante recommandée pour le rechar-
gement °C 0... +35 0... +35
Températures ambiantes autorisées pendant l’utilisa-
tion B) et pour le stockage °C -20... +50 -20... +50
Type de batterie PBA 18V...W-.
1,5 Ah, 2,0 Ah, 2,5 Ah,
3,5 Ah, 4,0 Ah, 6,0 Ah
PBA 18V...W-.
1,5 Ah, 2,0 Ah, 2,5 Ah,
3,5 Ah, 4,0 Ah, 6,0 Ah
A) Dépend de l’accu utilisé
B) Performances réduites à des températures <0°C
Faire fonctionner la pompe uniquement avec l’unité de commande de la pompe à eau de pluie GardenPump18V-2000.
Montage
Fixer le support mural/support de tonneau (voir
figureB)
Monter le support mural(10) à côté du tonneau d’eau. Noter
que la distance par rapport au tonneau d’eau est limitée en
raison de la longueur du câble de raccordement.
La distance vers le tonneau ajoutée à la hauteur du tonneau
ne doit pas dépasser la longueur du câble de raccordement.
Pour le montage mural, utiliser les trous de guidage pour
marquer la position des vis sur le mur.
Si le montage mural n’est pas possible, le support de ton-
neau fourni(8) peut être fixé directement sur le bord du ton-
neau.
NOTE: Par température élevée, l’unité de commande est ar-
rêtée par un interrupteur thermostatique. C’est pour cette
raison que le support de l’unité de commande doit être ins-
tallé à l’ombre.
Monter l’unité de commande (voir figureC)
En cas de support mural, retirer la vis de blocage(9) du sup-
port, accrocher l’unité de commande(6) en haut dans le
support mural et la fixer en bas au moyen de la vis de
blocage(9).
F 016 L94 292 | (07.02.2023) Bosch Power Tools

Français | 19
En cas de support de tonneau, clipser l’unité de commande
sur le support.
Détermination de la longueur nécessaire du
câble et du tuyau de raccordement (voir
figureD)
Remarque: Placer la pompe à environ 50mm au-dessus du
fond du tonneau d’eau, à l’écart des dépôts qui pourraient
endommager la pompe.
Mesurer la hauteur H et le diamètre D du tonneau d’eau ainsi
que la distance par rapport au lieu d’installation de l’unité de
commande E.
La longueur L1 du câble est calculée comme suit:
H + D + E – 250mm
La longueur L2 du tuyau de raccordement est calculée
comme suit:
H – 130mm
Enrouler le câble et couper le tuyau de
raccordement à la longueur voulue (voir
figureE)
Enrouler le câble excédentaire autour de la pompe(18) et le
fixer au serre-câble(16) existant.
Desserrer le dispositif d’antisiphonnage(12) avec le tuyau
de raccordement de la fixation sur la conduite du tuyau(11).
Couper le tuyau de raccordement à la dimension L2 et re-
monter le raccord avec le dispositif d’antisiphonnage(12)
sur le tuyau de raccordement restant.
Insérer le dispositif d’antisiphonnage(12) avec le tuyau de
raccordement dans la fixation sur la conduite du tuyau(11).
Il est également possible de renoncer à raccourcir le tuyau
de raccordement et de le laisser dépasser. Noter toutefois
que le dispositif d’antisiphonnage ne fonctionne que s’il est
monté à l’endroit prévu à cet effet dans la conduite du tuyau.
Raccorder le tuyau de raccordement et le câble
(voir figureF)
Aligner la fiche à 2 pôles(21) en bas de l’unité de com-
mande vers l’encoche et pousser la fiche dans le connecteur
jusqu’à ce qu’elle soit bien en place.
Visser l’écrou-raccord sur le raccord pour bloquer la fiche et
empêcher l’eau d’y pénétrer.
Monter le raccord universel(14) du tuyau de
raccordement(13) sur le raccord du tuyau(19) de la
pompe.
Placer la pompe dans le tonneau d'eau de pluie
et raccorder le tuyau d’arrosage (voir figureG)
Faire glisser la pompe dans l’eau sur le tuyau de raccorde-
ment monté.
La pompe est équipée d’un dispositif d’aération pour faciliter
l’immersion. Une vanne ferme le dispositif d’aération lorsque
la pompe est en marche. La vanne fait du bruit lorsque la
pompe est agitée.
Accrocher la conduite du tuyau sur le bord du tonneau d’eau
de pluie et s’assurer que la pompe est dans la position pré-
vue.
Fixer un tuyau d’arrosage à l’aide d’un raccord de tuyau dis-
ponible dans le commerce au raccord avec dispositif
d’antisiphonnage(12).
Remarque: Ne pas utiliser un raccord de tuyau avec arrêt
automatique car cela pourrait réduire le débit.
Utilisation avec tonneau d’eau de pluie fermé
La pompe peut également être utilisée avec des tonneaux
d’eau fermés. Selon la version, utiliser les points d’accès
pour le câble et le tuyau en haut du tonneau. Dans certains
cas, les ouvertures doivent être découpées. S’assurer qu’il
n’y a pas d’arêtes vives.
Monter la batterie (voir figureH)
Pour ouvrir l’unité de commande(6), pousser l’étrier de
fermeture(7) vers le haut et rabattre le couvercle de l’unité
de commande vers le bas. Introduire la batterie(22) par le
haut dans l’unité de commande jusqu’à ce qu’elle s’en-
clenche.
Fermer le couvercle et faire pivoter l’étrier de fermeture vers
le bas. La pompe ne peut être mise en marche que si l’unité
de commande est verrouillée avec l’étrier de fermeture.
Terminer le montage (voir figureI)
Veiller à ce que le bac de récupération des eaux de pluie soit
toujours fermé par un couvercle ou un dispositif similaire
pour éviter que des enfants ou des animaux ne tombent de-
dans.
Mode d’emploi
S’il n'est plus possible de pomper de l’eau, une protection
contre la marche à vide arrête automatiquement la pompe.
Mise en marche/Arrêt (voir figureJ)
Pour mettre en marche la pompe, appuyer sur la touche
Marche/Arrêt(1). Le voyant indiquant l’état de charge s’al-
lume.
Le voyant indiquant l’état de charge(2) indique l’état de
charge de la batterie:
LED État de charge
Allumée vert > 50%
Alluumée jaune 50 % − 20%
Allumée rouge < 20%
Rouge clignotant Décharger, retirer la
batterie et la recharger
Remarque: Un témoin de défaut allumé indique un défaut
dans l’appareil, voir chapitre «Défaut - Causes et remèdes».
Pour arrêter la pompe, appuyer à nouveau sur la touche
Marche/Arrêt(1).
Bosch Power Tools F 016 L94 292 | (07.02.2023)

20 | Français
Fonction minuterie (voir figureK)
Pour activer la fonction minuterie, appuyer sur la touche de
réglage(5) lorsque la pompe est en marche.
Après avoir appuyé une fois, le temps de fonctionnement est
de 5 min. Avec chaque nouvelle pression, le temps de fonc-
tionnement de la pompe augmente de 5 min., jusqu’à un
maximum de 15 min.
La durée de fonctionnement sélectionnée est indiquée par la
LED(4) correspondante.
Une fois le temps préréglé écoulé, la pompe s’arrête automa-
tiquement.
Pour désactiver la fonction minuterie, appuyer plusieurs fois
sur la touche de réglage(5) jusqu’à ce que l’affichage (4)
s’éteigne.
Retirer la batterie (voir figureL)
Pour ouvrir l’unité de commande(6), pousser l’étrier de
fermeture(7) vers le haut et rabattre le couvercle vers le
bas. Appuyer sur la touche de déverrouillage et sortir la bat-
terie (22) de l’unité de commande en tirant vers le haut. Ne
pas forcer.
Fermer le couvercle pour empêcher l’humidité de pénétrer.
Nettoyer le filtre (voir figure)
La pompe(18) est équipée d’un filtre(17) pour éviter les
dommages dus à la contamination. Régulièrement contrôler
et entretenir le filtre.
Retirer le filtre vers le bas. Nettoyer le filtre sous l’eau cou-
rante, puis remonter le filtre sur la pompe.
Nettoyer le dispositif d’antisiphonnage (voir
figureO)
Si le dispositif d’antisiphonnage est (12) bloqué, retirer le
capuchon (24) et la bille (25). Nettoyer le dispositif d’antisi-
phonnage (12) sous l’eau courante. Remplacer la bille (25)
et mettre le capuchon en place (24).
Défaut - Causes et remèdes
Pompe à eau de pluie
Problème Cause possible Remède
Le témoin de défaut cli-
gnote rouge La batterie est trop chaude/trop froide Laisser refroidir/chauffer la batterie
Le témoin de défaut cli-
gnote jaune La protection contre le fonctionnement à sec est activée Éteindre l’appareil et positionner la pompe de ma- nière à ce qu’elle soit complètement immergée
dans l’eau
La pompe ne démarre
pas L’unité de commande n’est pas complètement fermée Fermer le couvercle de l’unité de commande et ra- battre complètement l’étrier de fermeture
La batterie n’a pas été (correctement) mise en
place Remettre la batterie correctement en place
Le câble n’est pas (correctement) branché Insérer complètement la fiche dans la prise et la
fixer à l’aide de l’écrou-raccord
Batterie déchargée Recharger la batterie
Pompe/eau gelée Retirer la pompe et attendre jusqu’à ce que toute
la glace ait fondu
La pompe tourne mais
la pression est limitée
ou impossible d’obte-
nir une pression de tra-
vail/la pression uni-
forme
Filtre bouché Enlever le filtre et le nettoyer
Pas suffisamment d’eau Vérifier le niveau d’eau et s’assurer que la pompe
est complètement immergée
Air dans la pompe ou le tuyau Retirer la buse du tuyau et laisser la pompe fonc-
tionner uniquement avec le tuyau raccordé jus-
qu’à ce que l’eau coule uniformément
Raccord de tuyau flexible avec fonction Autostop
(arrêt automatique) monté Remplacer le raccord de tuyau par une autre sans arrêt automatique
Tuyau bouché Vérifier si le tuyau n’est pas obstrué ou plié
L’eau continue de cou-
ler après l’arrêt de la
pompe
Raccord avec dispositif d’antisiphonnage non
monté Monter le raccord avec dispositif d’antisiphon- nage fourni
Raccord avec dispositif d’antisiphonnage non
monté dans la bonne position Positionner le raccord avec dispositif d’antisi- phonnage de manière à ce qu’il soit au-dessus du
F 016 L94 292 | (07.02.2023) Bosch Power Tools
