GLI 120-LI Professional
en Original instructions
fr Notice originale
cn 正本使用说明书
tw 原始使用說明書
th 
vi Bản gốc hướng dẫn sửdụng
id Petunjuk-Petunjuk untuk Penggunaan
Orisinal
pt Manual original
fa
ar
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
OBJ_BUCH-2989-001.book Page 1 Friday, October 14, 2016 11:46 AM

2|
1 609 92A 39G | (14.10.16) Bosch Power Tools
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 6
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 16
中文 . . . . . . . . . . . . . . . . . . . . . . 页23
中文 . . . . . . . . . . . . . . . . . . . . . . 頁 30
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35
Tiếng Việt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trang 41
Bahasa Indonesia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Halaman 48
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 53
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
OBJ_BUCH-2989-001.book Page 2 Friday, October 14, 2016 11:46 AM

| 3
Bosch Power Tools 1 609 92A 39G | (14.10.16)
GLI 120-LI
1
2
3
4
5
OBJ_BUCH-2989-001.book Page 3 Friday, October 14, 2016 11:46 AM

1 609 92A 39G | (14.10.16) Bosch Power Tools
4|
A
B
56°
3
OBJ_BUCH-2989-001.book Page 4 Friday, October 14, 2016 11:46 AM

| 5
Bosch Power Tools 1 609 92A 39G | (20.10.16)

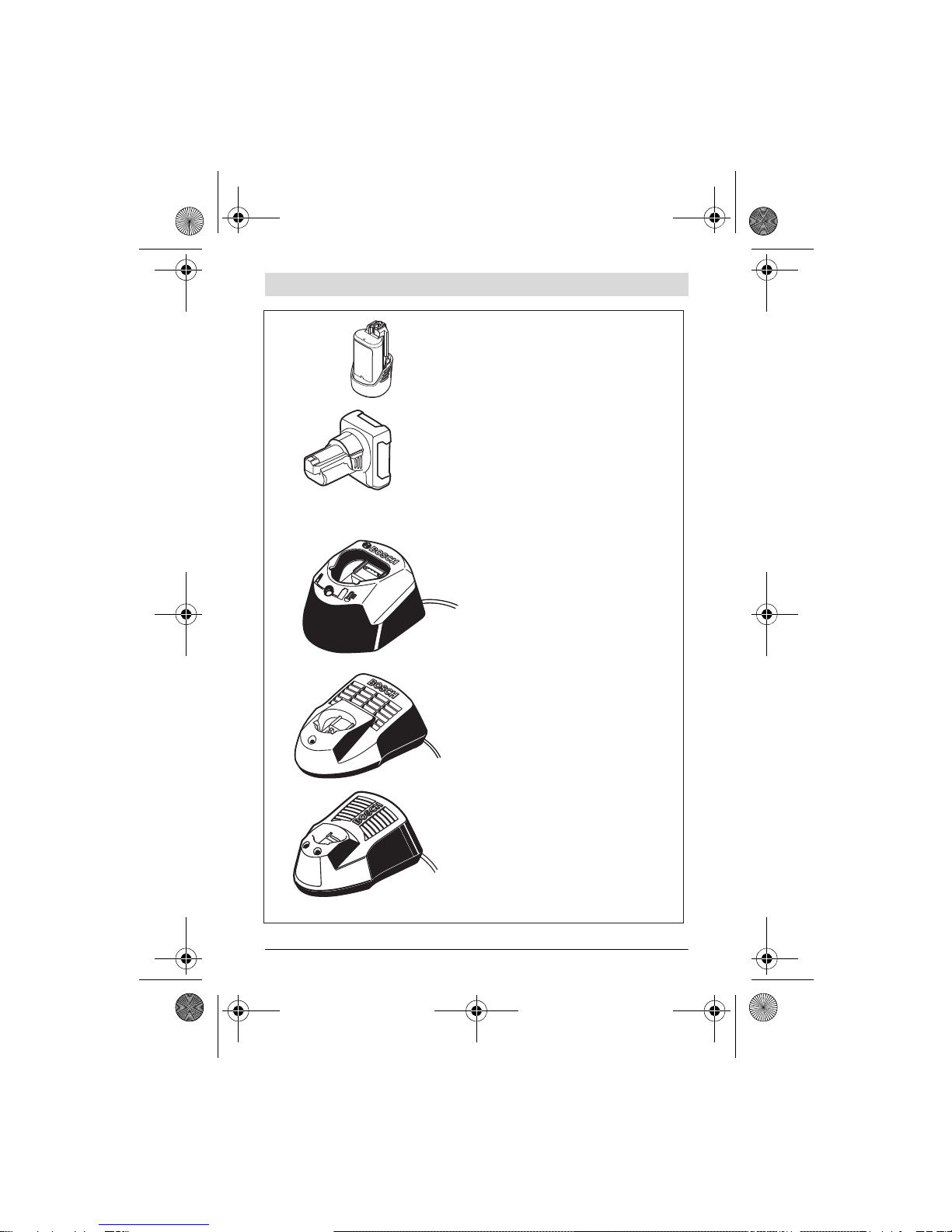

GAL 1230 CV
AL 1130 CV
GBA 12V...
GBA 10,8V..
GAL 1215 CV
AL 1115 CV
GBA 12V...
GBA 10,8V..
GAL 1210 CV
AL 1110 CV
OBJ_DOKU-56724-001.fm Page 5 Thursday, October 20, 2016 10:59 AM

6| English
1 609 92A 39G | (14.10.16) Bosch Power Tools
English
Safety Notes
Safety Warnings for Cordless Worklights
Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire and/or seri-
ous injury.
Please read and observe all safety warnings and instructions enclosed with
the battery or the power tool with which the battery was provided.
Handle the cordless worklight with care. The cordless worklight generates in-
tense heat, which leads to increased danger of fire and explosion.
Do not work with the cordless worklight in hazardous areas.
After the automatic shut-off of the cordless worklight, do not continue to
press the On/Off button. The battery could become damaged.
Do not direct the light beam at persons or animals and do not stare into the
light beam yourself (not even from a distance).
Use only original Bosch accessories.
Do not cover the lamp head while operating the cordless worklight. The lamp
head heats up during operation and can cause burns when the heat accumulates.
Do not use the cordless worklight in road traffic. The cordless worklight is not
approved for illumination in road traffic.
Before any work on the cordless worklight itself (e.g. assembling, mainte-
nance, etc.), as well as when transporting and storing, remove the battery
from the cordless worklight.
Do not allow children to use the cordless worklight. It is intended for profes-
sional use. Children can unintentionally blind themselves or other persons.
Do not open the battery. Danger of short-circuiting.
Protect the battery against heat, e. g., against continuous intense
sunlight, fire, water, and moisture. Danger of explosion.
When battery pack is notin use, keep it away from other metal objectslike pa-
per clips, coins, keys, nails, screws, or other small metal objects that can
makeaconnectionfromoneterminal toanother.Shorting the battery terminals
together may cause burns or a fire.
OBJ_BUCH-2989-001.book Page 6 Friday, October 14, 2016 11:46 AM

English | 7
Bosch Power Tools 1 609 92A 39G | (14.10.16)
Under abusive conditions, liquid may be ejected from the battery; avoid con-
tact. If contact accidentally occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the battery may cause irrita-
tions or burns.
In case of damage and improper use of the battery, vapours may be emitted.
Ventilate the area and seek medical help in case of complaints. The vapours
can irritate the respiratory system.
Recharge only with the charger specified by the manufacturer. A charger that
is suitable for one type of battery pack may create a risk of fire when used with an-
other battery pack.
Use the battery only in conjunction with your Bosch product. This measure
alone protects the battery against dangerous overload.
The battery can be damaged by pointed objects such as nails or screwdrivers
or by force applied externally. An internal short circuit can occur and the battery
can burn, smoke, explode or overheat.
Product Description and Specifications
Intended Use
The cordless worklight is intended for mobile illumination in limited space and for lim-
ited time in dry indoor and outdoor areas and is not suitable for general room lighting.
Product Features
The numbering of the product features refers to the illustration of the cordless work-
light on the graphics page.
1Lamp head
2On/Off switch
3Utility hook
4Battery unlocking button*
5Battery pack*
*Accessories shown or described are not part of the standard delivery scope of the product.
A complete overview of accessories can be found in our accessories program.
OBJ_BUCH-2989-001.book Page 7 Friday, October 14, 2016 11:46 AM

8| English
1 609 92A 39G | (14.10.16) Bosch Power Tools
Technical Data
Assembly
Battery Charging (Accessory)
Note: The battery supplied is partially charged. To ensure full capacity of the battery,
completely charge the battery inthe battery charger before using your power tool for
the first time.
The lithium-ion battery can be charged at any time without reducing its service life. In-
terrupting the charging procedure does not damage the battery.
The lithium-ion battery is protected against deep discharging by the “Electronic Cell
Protection (ECP)”. When the battery is empty, the cordless worklight is switched off
by means of a protective circuit.
Do not continue to press the On/Off switch after the cordless worklight has
been automatically switched off. The battery can be damaged.
To remove the battery 5, press the unlocking button 4and pull the battery out of the
cordless worklight. Do not exert any force.
Observe the notes fordisposal.
Cordless Worklight GLI 120-LI
Article number 3 601 DA1 0..
Rated voltage V= 12
Lighting duration, approx. min/Ah 180
Weight according to EPTA-Procedure 01:2014 kg 0.32 –0.52*
Luminous flux lm 300
Permitted ambient temperature
– during charging
– during operation** and during storage
°C
°C
0...+45
–20...+50
Recommended batteries GBA 10,8V..
GBA 12V...
Recommended chargers AL 11.. CV
GAL 12.. CV
The colour rendition of illuminated objects can be distorted.
* depending on the battery pack being used
** limited performance at temperatures <0 °C
OBJ_BUCH-2989-001.book Page 8 Friday, October 14, 2016 11:46 AM

English | 9
Bosch Power Tools 1 609 92A 39G | (14.10.16)
Operation
Initial Operation
Inserting the battery
Insert the charged battery 5into the battery port until it can be felt to engage and is
seated flush.
Switching On and Off
To start the cordless worklight, press the On/Off switch 2.
To switch off the cordless worklight, press the On/Off switch 2again.
To save energy, only switch the cordless worklight on when using it.
Working Advice

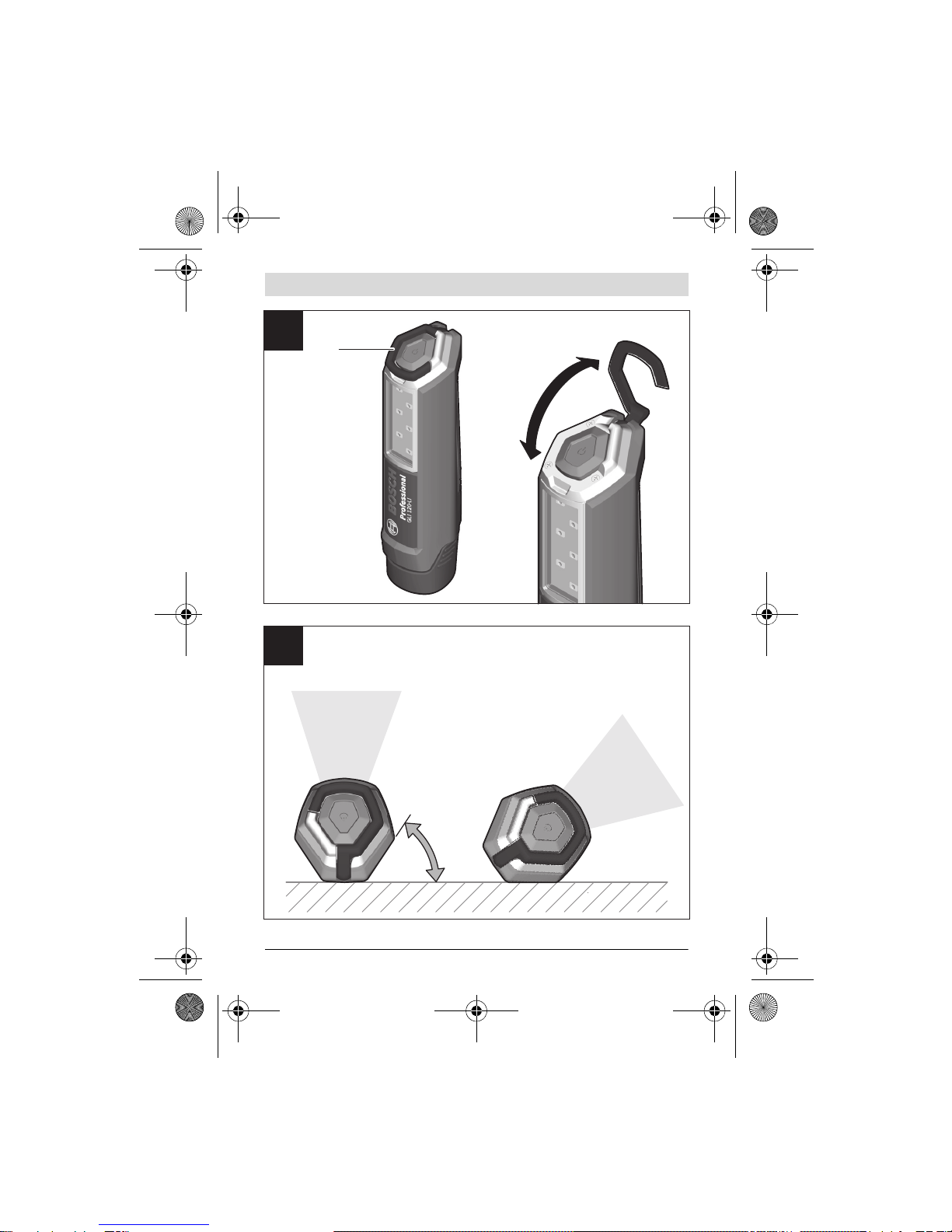

Utility Hook (see figure A)
You can use the utility hook 3to attach the cordless worklight to an object.
Aligning the Cordless Worklight (see figure B)
The cordless worklight can be used standing up, hanging or lying down. Its hexagonal
shape enables the light to be aligned according to its use.
Maintenance and Service
Maintenance and Cleaning
When the battery is no longer operative, please refer to an authorised after-sales ser-
vice agent for Bosch power tools.
Thecordlessworklight ismaintenance-free andcontains nocomponentsthat mustbe
replaced or maintained.
The light source cannot be replaced. If the light source is defective, the entire cord-
less worklight has to be replaced.
To avoid damage, clean the plastic lens of the cordless worklight only with a dry, soft
cloth. Do not use cleaning agents or solvent.
After-sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance and re-
pair of your product as well as spare parts. Exploded views and information on spare
parts can also be found under:
www.bosch-pt.com
OBJ_BUCH-2989-001.book Page 9 Friday, October 14, 2016 11:46 AM

10 | English
1 609 92A 39G | (14.10.16) Bosch Power Tools
Bosch’s application service team will gladly answer questions concerning our prod-
ucts and their accessories.
In all correspondence and spare parts orders, please always include the 10-digit arti-
cle number given on the nameplate of the product.
