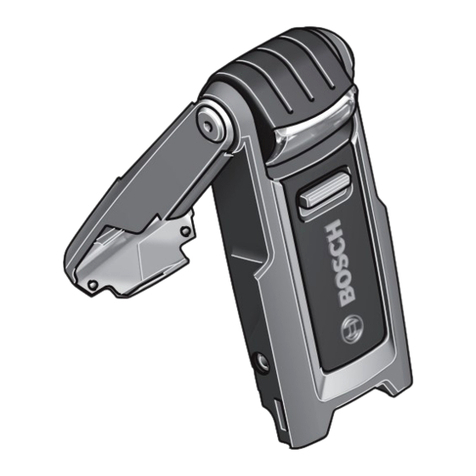

Bosch WorkLight User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 92A 0EX (2013.10) O / 113 WEU
WEUWEU
WorkLight
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiks-
aanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
OBJ_DOKU-21783-006.fm Page 1 Friday, October 11, 2013 9:43 AM

2|
1 609 92A 0EX | (10.10.13) Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .Page 14
Français . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .Page 23
Español. . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . Página 31
Português . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . Página 40
Italiano . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . .. . . Pagina 47
Nederlands. . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . Pagina 55
Dansk . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . .. . . . . Side 62
Svenska . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . Sida 69
Norsk. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .. . Side 76
Suomi . . . . . . . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . Sivu 82
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . Σελίδα 89
Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . Sayfa 97
. . . . . . . . . . . . . . . . . . . . . . . . . . 112
OBJ_BUCH-1229-006.book Page 2 Thursday, October 10, 2013 2:52 PM

| 3
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
ME77
45
2008
1
2
3
4
5
6
WorkLight
OBJ_BUCH-1229-006.book Page 3 Thursday, October 10, 2013 2:52 PM

4|
1 609 92A 0EX | (10.10.13) Bosch Power Tools
87
4
7
A
OBJ_BUCH-1229-006.book Page 4 Thursday, October 10, 2013 2:52 PM

| 5
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
B
OBJ_BUCH-1229-006.book Page 5 Thursday, October 10, 2013 2:52 PM

6| Deutsch
1 609 92A 0EX | (10.10.13) Bosch Power Tools
Deutsch
Sicherheitshinweise
Sicherheitshinweise für Akku-Leuchten
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Gehen Sie sorgsam mit der Akku-Leuchte um. Die Akku-Leuchte er-
zeugt starke Hitze, die zu erhöhter Brand- und Explosionsgefahr führt.
ArbeitenSie mit der Akku-Leuchte nicht in explosionsgefährdeter
Umgebung.
DrückenSienachdemautomatischenAbschaltender Akku-Leuch-
te nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt
werden.
Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und bli-
cken Sie nicht selbst in den Lichtstrahl, auch nicht aus größerer
Entfernung.
Verwenden Sie nur original Bosch-Zubehör.
DeckenSiedenLeuchtenkopfnichtab,währenddie Akku-Leuchte
in Betrieb ist. Der Leuchtenkopf erwärmt sich im Betrieb und kann
Verbrennungen verursachen, wenn sich diese Hitze staut.
Verwenden Sie die Akku-Leuchte nicht im Straßenverkehr. Die Ak-
ku-Leuchte ist nicht zur Beleuchtung im Straßenverkehr zugelassen.
ACHTUNG! Blicken Sie nicht längere Zeit in den Licht-
strahl. Die optische Strahlung kann für Ihre Augen schäd-
lich sein.
Schützen Sie die Akku-Leuchte vor Hitze, z.B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser und
Feuchtigkeit. Es besteht Explosionsgefahr.
BeifalscherAnwendungkannFlüssigkeitausdemAkkuaustreten.
Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit
Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt,
OBJ_BUCH-1229-006.book Page 6 Thursday, October 10, 2013 2:52 PM

Deutsch | 7
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende
Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus kön-
nenDämpfeaustreten.FührenSieFrischluftzuund suchen Sie bei
Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege rei-
zen.
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller
empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art
von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Ak-
kus verwendet wird.
Sicherheitshinweise für Ladegeräte
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und An-
weisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen
verursachen.
Halten Sie das Ladegerät von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Ladegerät erhöht das Risiko ei-
nes elektrischen Schlages.
Laden Sie nur in Bosch-Produkte eingebaute Li-Ion-Akkus. Die Ak-
kuspannung muss zur Akku-Ladespannung des Ladegerätes pas-
sen. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die
Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Ste-
cker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden fest-
stellen.ÖffnenSiedas Ladegerät nicht selbstundlassenSieesnur
von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das
Risiko eines elektrischen Schlages.
DiesesLadegerätkannvon Kindernab8 Jahrenunddarübersowie
von Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mangelnder Erfahrung und
Wissen benutzt werden, sofern sie beaufsichtigt oder bezüglich
dem sicheren Umgang mit dem Ladegerät eingewiesen wurden
OBJ_BUCH-1229-006.book Page 7 Thursday, October 10, 2013 2:52 PM

8| Deutsch
1 609 92A 0EX | (10.10.13) Bosch Power Tools
und die damit verbundenen Gefahren verstehen. Andernfalls be-
steht die Gefahr von Fehlbedienung und Verletzungen.
Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder
nicht mit dem Ladegerät spielen.
Die Reinigung und Wartung des Ladegerätes durch Kinder darf
nicht ohne Aufsicht erfolgen.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Die Akku-Leuchte ist bestimmt für das ortsveränderliche, räumlich und
zeitlich begrenzte Ausleuchten in trockenen Innen- und Außenbereichen
und ist nicht geeignet zur allgemeinen Raumbeleuchtung.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die
Darstellung der Akku-Leuchte auf der Grafikseite.
1Leuchtenkopf
2Ein-/Ausschalter
3Akku-Ladezustandsanzeige
4Buchse für Ladestecker
5Softgriff
6Multifunktionsbügel
7Ladestecker des Ladegerätes
8Ladegerät
Technische Daten
Akku-Leuchte WorkLight
Sachnummer 3 603 J75 8..
Nennspannung V= 3,6
Leuchtdauer, ca. h3,0
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihrer Akku-Leuchte.
Die Handelsbezeichnungen einzelner Akku-Leuchten können variieren.
Die Farbwiedergabe der beleuchteten Objekte kann verfälscht werden.
OBJ_BUCH-1229-006.book Page 8 Thursday, October 10, 2013 2:52 PM

Deutsch | 9
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
Montage
Akku laden (siehe Bild A)
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung
des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.
DieAkku-LeuchtekannwährenddesLadevorgangsnichtbenutztwerden;
sie ist nicht defekt, wenn sie während des Ladevorgangs nicht funktio-
niert.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebens-
dauerzuverkürzen.EineUnterbrechungdesLadevorganges schädigtden
Akku nicht.
Betriebstemperatur °C –10...+40
Lagertemperatur °C –15...+50
Gewicht entsprechend EPTA-Procedure
01/2003 g150
Ladegerät
Sachnummer
–EU
–UK 2 609 004 820
2 609 004 822
Akku-Ladespannung V= 5,0
Ladestrom mA 400
Zulässiger Ladetemperaturbereich °C 0–45
Ladezeit h4,0
Anzahl der Akkuzellen 1
Gewicht entsprechend EPTA-Procedure
01/2003 g66
Schutzklasse /II
Akku-Leuchte WorkLight
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihrer Akku-Leuchte.
Die Handelsbezeichnungen einzelner Akku-Leuchten können variieren.
Die Farbwiedergabe der beleuchteten Objekte kann verfälscht werden.
OBJ_BUCH-1229-006.book Page 9 Thursday, October 10, 2013 2:52 PM

10 | Deutsch
1 609 92A 0EX | (10.10.13) Bosch Power Tools
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen
Tiefentladung geschützt. Bei entladenem Akku wird die Akku-Leuchte
durch eine Schutzschaltung abgeschaltet.
DrückenSienachdemautomatischenAbschaltender Akku-Leuch-
te nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt
werden.
Leuchtet bei Inbetriebnahme die Akku-Ladezustandsanzeige 3rot auf,
hat der Akkuweniger als30 % Kapazität und sollte aufgeladen werden.
Stecken Sie den Ladestecker 7des Ladegerätes in die Buchse 4an der
Seite der Akku-Leuchte.
Beachten Sie die Netzspannung! Die Spannung der Stromquelle
muss mit den Angaben auf dem Typenschild des Ladegerätes überein-
stimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an
220 V betrieben werden.
Bei ausgeschalteter Akku-Leuchte beginnt der Ladevorgang, sobald der
Netzstecker des Ladegerätes in die Steckdose gesteckt wird.
Die Akku-Ladezustandsanzeige 3zeigt den Ladefortschritt an. Beim La-
devorgang blinkt die Anzeige grün. Leuchtet die Akku-Ladezustandsan-
zeige 3dauerhaft grün, ist der Akku vollständig geladen.
Wenn Sie das Ladegerät nicht benutzen, trennen Sie es vom Stromnetz,
um Energie zu sparen.
Beachten Sie die Hinweise zur Entsorgung.
Betrieb
Inbetriebnahme
Ein-/Ausschalten
Zum Einschalten der Akku-Leuchte schieben Sie den Ein-/Ausschalter 2
ohne Druck nach oben.
Zum Auschalten der Akku-Leuchte schieben Sie den Ein-/Ausschalter 2
ohne Druck nach unten.
Um Energie zu sparen, schalten Sie die Akku-Leuchte nur ein, wenn Sie
sie benutzen.
OBJ_BUCH-1229-006.book Page 10 Thursday, October 10, 2013 2:52 PM

Deutsch | 11
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
Arbeitshinweise
Verwendungsmöglichkeiten (siehe Bild B)
Mit dem klappbaren Multifunktionsbügel6 ist die Akku-Leuchte vielfältig
einsetzbar.
– Mit der Ausbuchtung am Multifunktionsbügel an einen Nagel hängen.
– Mit der speziellen Aufhängung an die Oberkante eines Türblattes hän-
gen.
– Mit leicht aufgeklapptem Multifunktionsbügel überall zum Aufstellen
geeignet.
Leuchtenkopf drehen
Entsprechend der Verwendung kann der Leuchtenkopf 1bis zu 200° ge-
schwenkt werden.
– Als Deckenfluter mit nach oben gerichtetem Leuchtenkopf.
– Um 90° geschwenkt in den Raum leuchtend.
– Mit ca. 45° geneigtem Leuchtenkopf blendfrei den Arbeitsplatz, z.B.
den Schreibtisch, beleuchtend.
Wartung und Service
Wartung und Reinigung
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte an eine au-
torisierte Kundendienststelle für Bosch-Elektrowerkzeuge.
Die Akku-Leuchte ist wartungsfrei und enthält keine Teile, die gewechselt
oder gewartet werden müssen.
Reinigen Sie die Kunststoffscheibe der Akku-Leuchte nur mit einem tro-
ckenen, weichen Tuch, um Beschädigungen zu vermeiden. Verwenden
Sie keine Reinigungs- oder Lösemittel.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ih-
res Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa-
tionen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu
unseren Produkten und deren Zubehör.
OBJ_BUCH-1229-006.book Page 11 Thursday, October 10, 2013 2:52 PM

12 | Deutsch
1 609 92A 0EX | (10.10.13) Bosch Power Tools
www.bosch-do-it.de, das Internetportal für Heimwerker und Garten-
freunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie Produkttester
werden, Ideen sammeln oder sich mit anderen Heimwerkern austau-
schen.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwer-
ker Akademie.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe-
dingt die 10-stellige Sachnummer laut Typenschild der Akku-Leuchte
bzw. des Ladegerätes an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder
Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elekt[email protected]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: Anwendungsber[email protected]
Österreich
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Tel.: [phone]
Fax: [phone]
E-Mail: Aftersales.Servic[email protected]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.geree[email protected]
OBJ_BUCH-1229-006.book Page 12 Thursday, October 10, 2013 2:52 PM

Deutsch | 13
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Ge-
fahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Aufla-
gen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind be-
sondere Anforderungen an Verpackung und Kennzeichnung zu beachten.
Hier muss beider Vorbereitung des Versandstückes ein Gefahrgut-Exper-
te hinzugezogen werden.
Entsorgung
Akku-Leuchte,Akkus,Ladegerät,Zubehörund Verpackungensol-
len einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Akku-Leuchte, Akkus/Batterien und Ladegerät nicht in den
Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müs-
sen nicht mehr gebrauchsfähige Elektrogeräte und ge-
mäß der europäischen Richtlinie 2006/66/EG müssen
defekte oder verbrauchte Akkus/Batterien getrennt ge-
sammelt und einer umweltgerechten Wiederverwen-
dung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben
werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
Integrierte Akkus dürfen nur zur Entsorgung entnommen werden.
Durch das Öffnen der Gehäuseschale kann die Akku-Leuchte zerstört
werden.
Entladen Sie den Akku komplett. Drehen Sie alle Schrauben am Gehäuse
herausundöffnenSiedieGehäuseschale.TrennenSiedieAnschlüsseam
Akku und nehmen Sie den Akku heraus.
OBJ_BUCH-1229-006.book Page 13 Thursday, October 10, 2013 2:52 PM

14 | English
1 609 92A 0EX | (10.10.13) Bosch Power Tools
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt
„Transport“, Seite 13.
Änderungen vorbehalten.
English
Safety Notes
Safety Warnings for Cordless Worklights
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Handle the cordless worklight with care. The cordless worklight
generates intense heat, which leads to increased danger of fire and ex-
plosion.
Do not work with the cordless worklight in hazardous areas.
Do not continue to press the On/Off switch after the cordless
worklight has been automatically switched off. The battery can be
damaged.
Donotdirectthe lightbeamatpersonsoranimalsanddonotstare
into the light beam yourself (not even from a distance).
Use only original Bosch accessories.
Do not cover off the lamp head while operating the cordless work-
light. The lamp head heats up during operation and can cause burns
when the heat accumulates.
OBJ_BUCH-1229-006.book Page 14 Thursday, October 10, 2013 2:52 PM

English | 15
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
Donotusethecordlessworklightinroadtraffic.The cordless work-
light is not approved for illumination in road traffic.
CAUTION! Do not stare into the light beam for longer pe-
riods. The optical radiation can be harmful for your eyes.
Protect the cordless worklight against heat, e. g.,
against continuous intense sunlight, fire, water, and
moisture. Danger of explosion.
Under abusive conditions, liquid may be ejected from the battery
pack; avoid contact. If contact accidentally occurs, flush with wa-
ter. If liquid contacts eyes, additionally seek medical help. Liquid
ejected from the battery pack may cause irritations or burns.
Incaseofdamageandimproperuseofthebattery,vapoursmaybe
emitted. Ventilate the area and seek medical help in case of com-
plaints. The vapours can irritate the respiratory system.
Recharge only with the charger specified by the manufacturer. A
chargerthatissuitableforone typeofbatterypackmay create a riskof
fire when used with another battery pack.
Safety Warnings for Battery Chargers
Read all safety warnings and all instruc-
tions. Failure to follow the warnings and
instructions may result in electric shock,
fire and/or serious injury.
Keepthebatterycharger away from rain or moisture. Pen-
etrationofwaterin the battery chargerincreasestheriskofan
electric shock.
Charge only Li-Ion batteries built intoBoschproducts. The battery
voltage must match the battery charging voltage of the charger.
Otherwise there is a danger of fire and explosion.
Keep the battery charger clean. Contamination can lead to danger of
an electric shock.
Beforeeachuse,checkthebattery charger,cableandplug.If dam-
age is detected, do not use the battery charger. Never open the
battery charger yourself. Have repairs performed only by a quali-
fied technician and only using original spare parts. Damaged bat-
tery chargers, cables and plugs increase the risk of an electric shock.
OBJ_BUCH-1229-006.book Page 15 Thursday, October 10, 2013 2:52 PM

16 | English
1 609 92A 0EX | (10.10.13) Bosch Power Tools
This battery charger can be used by children aged from 8 years
and above and persons with reduced physical, sensory or mental
capabilities orlackofexperienceandknowledgeiftheyhavebeen
given supervision or instruction concerning use of the battery
charger in a safe way and understand the hazards involved. Other-
wise, there is danger of operating errors and injuries.
Supervise children. This will ensure that children do not play with the
charger.
Cleaning and user maintenance of the battery charger shall not be
made by children without supervision.
Products sold in GB only: Your product is fitted with a BS 1363/A ap-
proved electric plug with internal fuse (ASTA approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be cutoff and an
appropriate plug fitted in its place by an authorised customer service
agent. The replacement plug should have the same fuse rating as the orig-
inal plug.
The severed plug must be disposed of to avoid a possible shock hazard
and should never be inserted into a mains socket elsewhere.
Product Description and Specifications
Intended Use
Thecordlessworklightisintendedformobileillumination in limitedspace
and for limited time in dry indoor and outdoor areas and is not suitable for
general room lighting.
Product Features
The numbering of the product features refers to the illustration of the
cordless worklight on the graphics page.
1Lamp head
2On/Off switch
3Battery charge-control indicator
4Socket for charge connector
5Soft grip
6Multi-function clip
7Plug connector for charger
8Battery charger
OBJ_BUCH-1229-006.book Page 16 Thursday, October 10, 2013 2:52 PM

English | 17
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
Technical Data
Assembly
Battery Charging (see figure A)
Note: The battery is supplied partially charged. To ensure full capacity of
the battery, completely charge the battery in the battery charger before
using your power tool for the first time.
The cordless worklight cannot be used during the charging procedure; it
is not defective, when it does not function during the charging procedure.
The lithium ion battery can be charged at any time without reducing its
servicelife.Interruptingthe chargingproceduredoesnot damagethebat-
tery.
Cordless Worklight WorkLight
Article number 3 603 J75 8..
Rated voltage V= 3.6
Lighting duration, approx. h3.0
Operating temperature °C –10...+40
Storage temperature °C –15...+50
Weight according to EPTA-Procedure 01/2003 g150
Please observe the article number on the type plate of your cordless worklight. The
trade names of the individual cordless worklights may vary.
The colour rendition of illuminated objects can be distorted.
Battery Charger
Article number
–EU
–UK 2 609 004 820
2 609 004 822
Output voltage V= 5.0
Charging current mA 400
Allowable charging temperature range °C 0–45
Charging time h4.0
Number of battery cells 1
Weight according to EPTA-Procedure 01/2003 g66
Protection class /II
OBJ_BUCH-1229-006.book Page 17 Thursday, October 10, 2013 2:52 PM

18 | English
1 609 92A 0EX | (10.10.13) Bosch Power Tools
The lithium ion battery is protected against deep discharging by the “Elec-
tronic Cell Protection (ECP)”. When the battery is empty, the cordless
worklight is switched off by means of a protective circuit.
Do not continue to press the On/Off switch after the cordless
worklight has been automatically switched off. The battery can be
damaged.
When the battery charge-control indicator 3lights up red, the battery ca-
pacity is below 30 % and the battery should be charged.
Insert the plug connector 7of the charger into socket 4on the side of the
cordless worklight.
Observe the mains voltage! The voltage of the power supply must
correspond with the data given on the nameplate of the battery charg-
er. Battery chargers marked with 230 V can also be operated with
220 V.
When the cordless worklight is switched off, the charging procedure be-
gins as soon as the mains plug of the charger is plugged into the power
socket.
The battery charge-control indicator 3indicates the charging progress.
During the charging process, the indicator flashes green. When the bat-
terycharge-controlindicator3lights upgreencontinuously,the battery
is fully charged.
When not using the battery charger, disconnect it from the mains supply
in order to save energy.
Observe the notes for disposal.
Operation
Initial Operation
Switching On and Off
To switch on the cordless worklight, press the On/Off switch 2upward
without force.
To switch off the cordless worklight, press the On/Off switch 2down-
ward without force.
To save energy, only switch the cordless worklight on when using it.
OBJ_BUCH-1229-006.book Page 18 Thursday, October 10, 2013 2:52 PM

English | 19
Bosch Power Tools 1 609 92A 0EX | (10.10.13)
Working Advice
Applicational Possibilities (see figure B)
Withthefoldablemulti-functionclip6, the cordless worklight offers many
applicational possibilities.
– Hang it to a nail or similar via the aperture in the multi-function clip.
– Attach it to the top edge of a door with the special hook mount of the
multi-function clip.
– Position it anywhere as a stand-alone unit with the multi-function clip
slightly opened.
Swivelling the Lamp Head
Depending on application, the lamp head 1can be swivelled to 200°.
– As an uplight with the lamp head facing upward.
– Swivelled by 90° as a room light.
– With the lamp head swivelled downapprox. 45° for anti-glare illumina-
tion of a workplace, e.g. a desk.
Maintenance and Service
Maintenance and Cleaning
When the battery is no longer operative, please refer to an authorised af-
ter-sales service agent for Bosch power tools.
The cordless worklight is maintenance-free and contains no components
that must be replaced or maintained.
To avoid damage, clean the plastic lens ofthecordless worklightonlywith
a dry, soft cloth. Do not use cleaning agents or solvent.
After-sales Service and Application Service
Our after-sales service responds to your questions concerning mainte-
nance and repair of your product as well as spare parts. Exploded views
and information on spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions concerning
our products and their accessories.
In all correspondence and spare parts orders, please always include the
10-digit article number given on the type plate of the cordless worklight
or the battery charger.
OBJ_BUCH-1229-006.book Page 19 Thursday, October 10, 2013 2:52 PM

20 | English
1 609 92A 0EX | (10.10.13) Bosch Power Tools
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
OBJ_BUCH-1229-006.book Page 20 Thursday, October 10, 2013 2:52 PM
